PKPM如何调整参数和选用(完整版)

合集下载

PKPM参数设置-10页word资料

PKPM参数设置-10页word资料

PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数,【高规5.6.1】设计使用年限为50年时取1.0,设计使用年限为100年时取1.1。

2、框架梁端负弯矩条幅系数,【高规5.2.3】在竖向荷载作用下,可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅,并应符合下列规定:装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8,现浇框架梁端负弯矩调幅系数可取为0.8~0.9(一般取为0.85),且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。

3、梁柱混凝土保护层厚度,【混规8.2.1】中有详细规定(新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度)。

4、框架的抗震等级,【抗规6.1.2】中有详细规定(表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级,甲乙类建筑应提高一度查表6.1.2确定其抗震等级,但抗震设防烈度为9度时,乙类建筑的抗震等级应按特一级采用,甲类建筑应采取更有效的抗震措施,丁类建筑允许降低一度采取抗震措施,但已为6度时不应再降低)5、抗震构造措施的抗震等级,【抗规3.3.2】建筑场地为1类时,对甲乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施,对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施,但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。

(1类场地时,丁类建筑抗震构造措施也可降低一度同丙类;2类场地时,甲乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施,丙类建筑按本地区抗震设防烈度采取抗震构造措施,丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施;3、4类场地时,甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施,丙类建筑7度半和8度半分别按8度9度采取抗震构造措施,丁类建筑7度和8度分别按6度7度采取抗震构造措施)。

6、计算振型个数,【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%(振型数应为3的倍数,与结构的自由度有关,所选振型数不应大于结构的自由度,当结构按侧刚模型分析时,每层的刚性楼板有三个自由度,总自由度为3n,当按总刚模型分析时,每个节点有两个自由度,总自由度为2mn)。

PKPM参数设置及依据

PKPM参数设置及依据

模块一、PMCAD一、建筑模型与荷载输入1、楼层定义---本层信息注意此处梁柱钢筋类别必须改为设计所采用类别,否则在梁柱施工图模块出图时非所选(即此处类别决定了电脑出施工图的钢筋类别)。

因此原则上建模时就应在此准确输入各种信息,可以避免后面形形色色的麻烦2、楼面恒活是否计算活载自动计算现浇楼板自重第一项通常勾选,第二项可以不选,也可以选,建议勾选,即由电脑自动计算现浇楼板自重,在后面荷载输入时只需考虑额外的自重,这样的话可以避免板厚改变或者多种板厚时引起输入多种恒载的不便3、设计参数3.1、总信息结构体系------包括框架结构、框架剪力墙结构、框筒结构、筒中筒结构、剪力墙结构、短肢剪力墙结构、复杂高层、砌体结构、底框结构常用的结构体系均已包括,但不包括钢结构、混合结构结构主材-------钢筋混凝土、砌体、钢和混凝土但是上面的结构体系会用到钢和混凝土这种主材吗???结构重要性系数--------1.1、1.0、0.9参见《混凝土规范》3.2.3条的规定底框层数--------软件提供了最多四层的底框层地下室层数--------软件提供了最多四层的地下室与基础相连的最大楼层号---------指的是建筑坡地上的建筑,输入的楼层号所在层以上的柱或墙可以悬空布置,PK、TAT、SATWE计算时自动考虑为固定端,软件提供了最大楼层号20梁柱钢筋的保护层厚度--------参见《混凝土规范》9.2.1条的规定框架梁端负弯矩调幅系数--------参见《混凝土规范》5.2.3条3.2、材料信息混凝土容重---------考虑构件表面的抹灰取28KN/M3钢材容重---------默认取为78KN/M3墙主筋类别墙水平分布筋类别墙竖向分布筋类别墙水平分布筋间距墙竖向分布筋配筋率梁柱箍筋类别???此处有几个问题需澄清:墙主筋和水平分布筋、竖向分布筋的概念区别水平分布筋间距而为何竖向分布筋配筋率?墙主筋指的难道是边缘构件的主筋吗?3.3、地震信息设计地震分组--------参见《抗震规范》附录A地震烈度--------参见《抗震规范》附录A场地类别--------参见《岩土工程勘察报告》关于场地与地基地震效应评价框架抗震等级--------某些特殊结构需提高的软件考虑自动提高,有待检验剪力墙抗震等级--------某些特殊结构需提高的软件考虑自动提高,有待检验计算振型个数-------参见《高规》3.3.10条及3.3.11条,可以参考空间协同计算结果适当调整周期折减系数-------考虑非承重墙体的刚度影响折减,参见《高规》3.3.17条3.4、风荷载信息修正后的基本风压值--------参见《荷载规范》附录D.4,取的即是7.1.1条的基本风压。

PKPM参数设置和文本分析详解

PKPM参数设置和文本分析详解

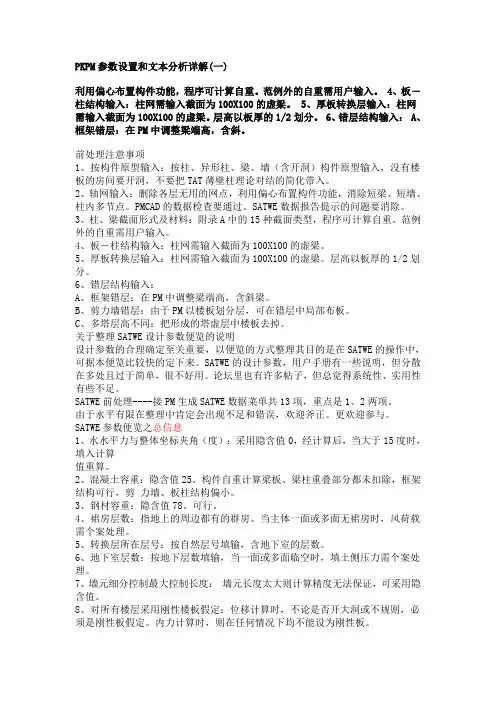

PKPM参数设置和文本分析详解(一)利用偏心布置构件功能,程序可计算自重。

范例外的自重需用户输入。

4、板―柱结构输入:柱网需输入截面为100X100的虚梁。

5、厚板转换层输入:柱网需输入截面为100X100的虚梁。

层高以板厚的1/2划分。

6、错层结构输入: A、框架错层:在PM中调整梁端高,含斜。

前处理注意事项1、按构件原型输入:按柱、异形柱、梁、墙(含开洞)构件原型输入,没有楼板的房间要开洞,不要把TAT薄壁柱理论对结的简化带入。

2、轴网输入:删除各层无用的网点,利用偏心布置构件功能,消除短梁、短墙、柱内多节点。

PMCAD的数据检查要通过。

SATWE数据报告提示的问题要消除。

3、柱、梁截面形式及材料:附录A中的15种截面类型,程序可计算自重。

范例外的自重需用户输入。

4、板―柱结构输入:柱网需输入截面为100X100的虚梁。

5、厚板转换层输入:柱网需输入截面为100X100的虚梁。

层高以板厚的1/2划分。

6、错层结构输入:A、框架错层:在PM中调整梁端高,含斜梁。

B、剪力墙错层:由于PM以楼板划分层,可在错层中局部布板。

C、多塔层高不同:把形成的塔虚层中楼板去掉。

关于整理SATWE设计参数便览的说明设计参数的合理确定至关重要,以便览的方式整理其目的是在SATWE的操作中,可据本便览比较快的定下来。

SATWE的设计参数,用户手册有一些说明,但分散在多处且过于简单,很不好用。

论坛里也有许多帖子,但总觉得系统性、实用性有些不足。

SATWE前处理----接PM生成SATWE数据菜单共13项,重点是1、2两项。

由于水平有限在整理中肯定会出现不足和错误,欢迎斧正。

更欢迎参与。

SATWE参数便览之总信息1、水水平力与整体坐标夹角(度):采用隐含值0,经计算后,当大于15度时,填入计算值重算。

2、混凝土容重:隐含值25。

构件自重计算梁板、梁柱重叠部分都未扣除,框架结构可行,剪力墙、板柱结构偏小。

3、钢材容重:隐含值78。

PKPM参数设置(个人总结)

PKPM参数设置(个人总结)

一、PMCAD中设计参数度时不应再降低。

二、文本文件输出1、平均重度:建筑的总质量除以总面积,框架12~13,框剪14~15,剪力墙15左右。

4、刚重比:【高规5.4】中有详细的计算方法和规定。

8、有效质量系数:应大于90%。

9、各楼层地震剪力系数调整情况:不应大于1.三、SATWE参数设置一总信息1、水平力与整体坐标夹角(度:一般为默认。

若地震作用最大的方向大于15度则回填。

2、混凝土容重(KN/m3:砖混结构25KN/m3,框架结构26KN/m3。

3、钢材容重(KN/m3:一般情况下为78.0KN/m3(默认值。

4、裙房层数:程序不能自动识别裙房层数,需要人工指定。

应从结构最底层起算(包括地下室,例如:地下室3层,地上裙房4层时,裙房层数应填入7。

5、转换层所在层号:应按PMCAD楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5。

程序不能自动识别转换层,需要人工指定。

对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1进行判断,是否为3层或3层以上转换。

6、嵌固端所在层号:无地下室时输入1,有地下室时输入(地下室层数+1。

7、地下室层数:根据实际情况输入。

8、墙元细分最大控制长度(m:一般为默认值1。

9、转换层指定为薄弱层:SATWE中转换层默认不作为薄弱层,需要人工指定。

如需将转换层指定为薄弱层,可将此项打勾,则程序自动将转换层号添加到薄弱层号中,如不打勾,则需要用户手动添加。

此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。

10、所有楼层强制采用刚性楼板假定:一般仅在计算位移比和周期比时建议选择。

在进行结构内力分析和配筋计算时不选择。

11、地下室强制采用刚性楼板假定:一般情况不选取,按强制刚性板假定时保留弹性板面外刚度考虑。

特别是对于板柱结构定义了弹性板3、6情况。

但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。

PKPM参数设置教程

PKPM参数设置教程

PKPM参数设置教程1.1.1 ⽔平⼒与整体坐标夹⾓(度)规范规定:《抗震规范》5.1.1条和《⾼规》3.3.2条规定,“⼀般情况下,应允许在建筑结构的两个主轴⽅向分别计算⽔平地震作⽤并进形抗震验算”。

程序实现:该参数为地震作⽤⼒⽅向或风荷载作⽤⽅向与结构整体坐标的夹⾓,逆时针⽅向为正,如地震沿着不同⽅向作⽤,结构地震反映的⼤⼩⼀般也不相同,那么必然存在某个⾓度使得结构地震反应最为剧烈,这个⽅向称为最不利地震作⽤⽅向,从严格意义上讲,规范中所讲的主轴是指地震沿该轴⽅向作⽤时,结构只发⽣沿该轴⽅向的侧移⽽不发⽣扭转位移的轴线,当结构不规则时,地震作⽤的主轴⽅向就不⼀定时0°或90°,如最⼤地震⼒⽅向与主轴夹⾓较⼤时,可以输⼊该⾓度考虑最不利作⽤⽅向的影响。

操作要点:由于设计⼈员事先很难估算结构最不利地震作⽤⽅向,因此可以先取初始值0°,SATWE计算后在计算书WZQ.OUT中输出结构最不利⽅向⾓,如果这个⾓度与主轴夹⾓⼤于±15°,应将该⾓度重新计算,以考虑最不利地震作⽤⽅向的影响。

注意事项:(1)为避免填⼊该⾓度后图形旋转带来的不便,也可以将最不利地震作⽤⽅向在多⽅向⽔平地震参数中输⼊。

(2)本参数不是规范要求的,供设计⼈员选⽤。

(3)本参数也可以考虑最⼤风⼒作⽤的⽅向,但需要⽤户⾃⾏设定多个⾓度进⾏计算,⽐较多次计算结构取最不利值。

1.1.2 混凝⼟容重(kN/m3)规范规定:参看《荷载规范》附录A常⽤材料和构件的⾃重表。

容重是⽤来计算梁、柱、墙、板重⼒荷载⽤的。

操作要点:初始值钢筋混凝⼟容重为25.0 kN/m3,这适合于⼀般⼯程情况,若采⽤轻只混凝⼟或需要考虑构件装饰层重量时,应按实际情况修改此参数。

注意事项:如果结构分析是不想考虑混凝⼟构件⾃重荷载,可以填0。

1.1.3 对所有楼层强制采⽤刚性楼板假定规范规定:《⾼规》5.1.5条规定,“进⾏⾼层建筑内⼒与位移计算时,可假定楼板在其⾃⾝平⾯内均⽆限刚性”程序实现:选择该项后,程序可以将⽤户设定的弹性楼板强制为刚性楼板参与计算。

PKPM参数设置共25页文档

PKPM参数设置共25页文档

PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数,【高规5.6.1】设计使用年限为50年时取1.0,设计使用年限为100年时取1.1。

2、框架梁端负弯矩条幅系数,【高规5.2.3】在竖向荷载作用下,可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅,并应符合下列规定:装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8,现浇框架梁端负弯矩调幅系数可取为0.8~0.9(一般取为0.85),且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。

3、梁柱混凝土保护层厚度,【混规8.2.1】中有详细规定(新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度)。

4、框架的抗震等级,【抗规6.1.2】中有详细规定(表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级,甲乙类建筑应提高一度查表6.1.2确定其抗震等级,但抗震设防烈度为9度时,乙类建筑的抗震等级应按特一级采用,甲类建筑应采取更有效的抗震措施,丁类建筑允许降低一度采取抗震措施,但已为6度时不应再降低)5、抗震构造措施的抗震等级,【抗规3.3.2】建筑场地为1类时,对甲乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施,对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施,但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。

(1类场地时,丁类建筑抗震构造措施也可降低一度同丙类;2类场地时,甲乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施,丙类建筑按本地区抗震设防烈度采取抗震构造措施,丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施;3、4类场地时,甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施,丙类建筑7度半和8度半分别按8度9度采取抗震构造措施,丁类建筑7度和8度分别按6度7度采取抗震构造措施)。

6、计算振型个数,【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%(振型数应为3的倍数,与结构的自由度有关,所选振型数不应大于结构的自由度,当结构按侧刚模型分析时,每层的刚性楼板有三个自由度,总自由度为3n,当按总刚模型分析时,每个节点有两个自由度,总自由度为2mn)。

PKPM七大控制指标及调整方法

PKPM七大控制指标及调整方法

PKPM七大控制指标及调整方法PKPM是工程结构设计软件,其七大控制指标是指结构设计中需要关注的七个主要要素,包括构件强度、位移控制、设计可靠性、现场施工、效果评估、结构体系合理性和经济效益。

下面将详细介绍这七大控制指标及其调整方法。

一、构件强度控制构件强度是指构件在设计荷载下所能承受的最大应力。

为确保结构的安全性,必须对构件的强度进行控制。

调整方法有:1.增加构件的截面尺寸,增加其抗弯和抗剪的承载力;2.合理设置加劲筋,增加构件的抗弯刚度和强度;3.采用高强度材料,提高构件的抗弯和抗压强度;4.增加钢筋配筋率,提高构件的承载力。

二、位移控制位移控制是指在设计荷载作用下,结构产生的变形应满足规定的要求。

位移过大会影响结构的使用性能和安全性。

调整方法有:1.增加构件的刚度,减小其变形;2.采用预应力或钢筋混凝土组合结构,提高结构整体的刚度;3.增加支撑系统,限制结构的变形;4.优化结构参数,减小结构的变形。

三、设计可靠性设计可靠性是指在规定的荷载和极限状态下,结构满足强度、刚度和稳定性的概率。

提高设计可靠性可以增强结构的安全性。

调整方法有:1.采用可靠性设计方法,考虑荷载和材料参数的不确定性;2.对结构进行全过程监测,及时发现并修复结构缺陷;3.加强施工质量控制,确保结构的设计要求得到满足;4.增加荷载组合中荷载的安全系数,提高结构的抗荷能力。

四、现场施工控制现场施工控制是指在施工过程中,要保证结构能够按照设计要求进行安装和施工。

调整方法有:1.正确设置支撑体系,保证结构的稳定性;2.控制混凝土浇筑的施工工艺和质量,确保结构的强度和耐久性;3.严格控制施工过程中的各项关键工序,如配筋、板模安装等;4.不断加强施工现场的管理与监督,提高施工质量和安全性。

五、效果评估控制效果评估是指对已建成的结构进行性能评估和验收,以确保结构的设计目标得到实现。

调整方法有:1.设置监测系统,定期对结构的健康状况进行评估;2.进行结构的静力和动力试验,获得结构的力学性能参数;3.针对结构存在的问题,进行相应的技术改进和修复;4.加强结构的维护和管理,延长结构的使用寿命。

pkpm参数设置

pkpm参数设置

1.PKPM参数设置1.风荷载风压标准值计算公式为:WK=βzμsμZ W。

其中:βz=1+ξυφz/μz在新规范中,基本风压Wo略有提高,而建筑的风压高度变化系数μE、脉动增大系数ξ、脉动影响系数υ都存在减小的情况。

所以,按新规范计算的风压标准值可能比89规范大,也可能比89规范小。

具体的变化包括下面几条:1)、基本风压::新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇: 新高规3.2.2条规定:对于B级高度的高层建筑或特别重要的高层建筑,应按100年一遇的风压值采用。

2)、地面粗糙度类别:由原来的A、B、C类,改为A、B、C、D类。

C类是指有密集建筑群的城市市区;D类为有密集建筑群,且房屋较高的城市市区。

3)、风压高度变化系数:A、B、C类对应的风压高度变化系数略有调整。

新增加的D类对应的风压高度变化系数最小,比C类小20%到50%4)、脉动增大系数:A、B、C类对应的脉动增大系数略有调整。

新增加的D类对应脉动增大系数比89规范小,约小5%到10%。

与结构的材料和形式有关。

5)、脉动影晌系数:在89高规中,脉动影响系数仅与地面粗糙度类别有关,对应A、B、C类的脉动影响系数分别为,0.48、0.53和0.63。

在新规范中,脉动影响系数不仅与地面粗糙度类别有关,而且还与建筑的高宽比和总高度有关,其数值都小于89高规。

如C类、高度为5Om、高宽比为3的建筑,υ=0.46,比89高规小28%,若为D类,则小37%。

6)、结构的基本周期:脉动增大系数ξ与结构的基本周期有关(WoT12)。

结构的基本周期可采用结构力学方法计算,对于比较规则的结构,也可以采用近似方法计算:框架结构T=(0.08-1.00)N:框剪结构、框筒结构T=(0.06-0.08)N:剪力墙结构、筒中筒结构T=(0.05-0.06)N。

其中N为结构层数。

2.地震作用1)、抗震设防烈度::新规范改变了抗震设防烈度与设计基本地震加速度值的对应关系,增加了7度(0.15g〉和8度(0.30g)两种情况(见新抗震规范表3.2.2)。

PKPM参数设置和文本详解讲解

PKPM参数设置和文本详解讲解

PKPM参数设置和文本分析详解(一)前处理注意事项1、按构件原型输入:按柱、异形柱、梁、墙(含开洞)构件原型输入,没有楼板的房间要开洞,不要把TAT薄壁柱理论对结的简化带入。

2、轴网输入:删除各层无用的网点,利用偏心布置构件功能,消除短梁、短墙、柱内多节点。

PMCAD的数据检查要通过。

SATWE数据报告提示的问题要消除。

3、柱、梁截面形式及材料:附录A中的15种截面类型,程序可计算自重。

范例外的自重需用户输入。

4、板―柱结构输入:柱网需输入截面为100X100的虚梁。

5、厚板转换层输入:柱网需输入截面为100X100的虚梁。

层高以板厚的1/2划分。

6、错层结构输入:A、框架错层:在PM中调整梁端高,含斜梁。

B、剪力墙错层:由于PM以楼板划分层,可在错层中局部布板。

C、多塔层高不同:把形成的塔虚层中楼板去掉。

关于整理SATWE设计参数便览的说明设计参数的合理确定至关重要,以便览的方式整理其目的是在SATWE的操作中,可据本便览比较快的定下来。

SATWE的设计参数,用户手册有一些说明,但分散在多处且过于简单,很不好用。

论坛里也有许多帖子,但总觉得系统性、实用性有些不足。

SATWE前处理----接PM生成SATWE数据菜单共13项,重点是1、2两项。

SATWE参数便览之总信息1、水水平力与整体坐标夹角(度):采用隐含值0,经计算后,当大于15度时,填入计算值重算。

2、混凝土容重:隐含值25。

构件自重计算梁板、梁柱重叠部分都未扣除,框架结构可行,剪力墙、板柱结构偏小。

3、钢材容重:隐含值78。

可行。

4、裙房层数:指地上的周边都有的群房。

当主体一面或多面无裙房时,风荷载需个案处理。

5、转换层所在层号:按自然层号填输,含地下室的层数。

6、地下室层数:按地下层数填输,当一面或多面临空时,填土侧压力需个案处理。

7、墙元细分控制最大控制长度:墙元长度太大则计算精度无法保证,可采用隐含值。

8、对所有楼层采用刚性楼板假定:位移计算时,不论是否开大洞或不规则,必须是刚性板假定。

【结构】PKPM参数设置教程

【结构】PKPM参数设置教程

【关键字】结构1.1.1 水平力与整体坐标夹角(度)规范规定:《抗震规范》,“一般情况下,应允许在建筑结构的两个主轴方向分别计算水平地震作用并进形抗震验算”。

程序实现:该参数为地震作用力方向或风荷载作用方向与结构整体坐标的夹角,逆时针方向为正,如地震沿着不同方向作用,结构地震反映的大小一般也不相同,那么必然存在某个角度使得结构地震反应最为剧烈,这个方向称为最不利地震作用方向,从严格意义上讲,规范中所讲的主轴是指地震沿该轴方向作用时,结构只发生沿该轴方向的侧移而不发生扭转位移的轴线,当结构不规则时,地震作用的主轴方向就不一定时0°或90°,如最大地震力方向与主轴夹角较大时,可以输入该角度考虑最不利作用方向的影响。

操作要点:由于设计人员事先很难估算结构最不利地震作用方向,因此可以先取初始值0°,SATWE计算后在计算书WZQ.OUT中输出结构最不利方向角,如果这个角度与主轴夹角大于±15°,应将该角度重新计算,以考虑最不利地震作用方向的影响。

注意事项:(1)为避免填入该角度后图形旋转带来的不便,也可以将最不利地震作用方向在多方向水平地震参数中输入。

(2)本参数不是规范要求的,供设计人员选用。

(3)本参数也可以考虑最大风力作用的方向,但需要用户自行设定多个角度进行计算,比较多次计算结构取最不利值。

1.1.2 混凝土容重(kN/m3)规范规定:参看《荷载规范》附录A常用材料和构件的自重表。

容重是用来计算梁、柱、墙、板重力荷载用的。

操作要点:初始值钢筋混凝土容重为25.0 kN/m3,这适合于一般工程情况,若采用轻只混凝土或需要考虑构件装饰层重量时,应按实际情况修改此参数。

注意事项:如果结构分析是不想考虑混凝土构件自重荷载,可以填0。

1.1.3 对所有楼层强制采用刚性楼板假定规范规定:《高规》,“进行高层建筑内力与位移计算时,可假定楼板在其自身平面内均无限刚性”程序实现:选择该项后,程序可以将用户设定的弹性楼板强制为刚性楼板参与计算。

PKPM参数设置教程

PKPM参数设置教程

1.1.1 水平力与整体坐标夹角(度)规规定:"抗震规"5.1.1条和"高规"3.3.2条规定,"一般情况下,应允许在建筑构造的两个主轴方向分别计算水平地震作用并进形抗震验算〞。

程序实现:该参数为地震作用力方向或风荷载作用方向与构造整体坐标的夹角,逆时针方向为正,如地震沿着不同方向作用,构造地震反映的大小一般也不一样,那么必然存在某个角度使得构造地震反响最为剧烈,这个方向称为最不利地震作用方向,从严格意义上讲,规中所讲的主轴是指地震沿该轴方向作用时,构造只发生沿该轴方向的侧移而不发生扭转位移的轴线,当构造不规那么时,地震作用的主轴方向就不一定时0°或90° ,如最震力方向与主轴夹角较大时,可以输入该角度考虑最不利作用方向的影响。

操作要点:由于设计人员事先很难估算构造最不利地震作用方向,因此可以先取初始值0° ,SATWE计算后在计算书WZQ.OUT中输出构造最不利方向角,如果这个角度与主轴夹角大于±15°,应将该角度重新计算,以考虑最不利地震作用方向的影响。

本卷须知:〔1〕为防止填入该角度后图形旋转带来的不便,也可以将最不利地震作用方向在多方向水平地震参数中输入。

〔2〕本参数不是规要求的,供设计人员选用。

〔3〕本参数也可以考虑最大风力作用的方向,但需要用户自行设定多个角度进展计算,比较屡次计算构造取最不利值。

1.1.2 混凝土容重〔kN/m3〕规规定:参看"荷载规"附录A常用材料和构件的自重表。

容重是用来计算梁、柱、墙、板重力荷载用的。

操作要点:初始值钢筋混凝土容重为25.0 kN/m3,这适合于一般工程情况,假设采用轻只混凝土或需要考虑构件装饰层重量时,应按实际情况修改此参数。

本卷须知:如果构造分析是不想考虑混凝土构件自重荷载,可以填0。

1.1.3 对所有楼层强制采用刚性楼板假定规规定:"高规"5.1.5条规定,"进展高层建筑力与位移计算时,可假定楼板在其自身平面均无限刚性〞程序实现:选择该项后,程序可以将用户设定的弹性楼板强制为刚性楼板参与计算。

PKPM 应用流程及参数调整

PKPM 应用流程及参数调整

PKPM 应用流程及参数调整PKPM 软件使用流程:一,建模二,第一次计算后,判断模型正确性:看挠度曲线、各工况下内力简图、振动简图、竖向导荷是否异常三,然后再判断方案合理性:七大参数:轴压比、剪重比、刚度比、位移比、周期比、层间受剪承载力比、刚重比四,内力计算五,正式画图前,必须再次判断模型正确性六,绘图及自动生成图形的再处理Pkpm 计算中经常发现计算文件错误的问题,原因大概有两种:1,是人为原因,主要是因为手太快误点。

2,是软件自身问题:软件功能不够强大,例如对CAD 的圆弧轴线转换的不太好,经常造成圆弧于直线不相交等,最终造成计算结果错误。

房间现浇板导荷方式错误,导致轴力计算错误等……所以文件输入是否正确是正确计算的前提,所以在看计算结果的时候必须首先判断下输入的计算文件的正确性。

判断方法和程序:在保证所有荷载和计算参数合理正确的前提下开始计算,算完后先不看方案合理性,主要室看挠度曲线和各工况下内力简图(主要是恒载,活载,地震,风载),根据结构力学知识判断正确性(是否挠度异常,出现反向挠度或者无挠度;内力简图出现悬挑内力等)。

下来看振动简图(是否出现无振动或局部振动现象),还有竖向导荷的结果是否异常(完全一样的户型轴力是否相差过大),都没有异常的情况下在看结构的方案合理性的七大参数。

出现问题的解决方法:1,如果是圆弧的问题最好在pkpm 里自己输圆弧。

2,看是否节点错误和房间不封闭。

3,如果找不到原因,就用别人的机子或者换版本算一遍即可解决。

4,房间现浇板导荷方式错误的改过来就行了。

希望以后大家养成良好的习惯,无论工作多忙,自己不要急,不比速度比的是合理性和正确性。

高层结构设计需要控制的七个比值:高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:一、轴压比:主要为限制结构的轴压比,保证结构的延性要求,规范对墙肢和柱均有相应限值要求,见抗规 6.3.7 和6.4.6,高规6.4.2 和7.2.14 及相应的条文说明。

PKPM参数设置(个人总结)

PKPM参数设置(个人总结)

一、PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数,【高规5.6.1】设计使用年限为50年时取1.0,设计使用年限为100年时取1.1。

2、框架梁端负弯矩条幅系数,【高规5.2.3】在竖向荷载作用下,可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅,并应符合下列规定:装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8,现浇框架梁端负弯矩调幅系数可取为0.8~0.9(一般取为0.85),且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。

3、保护层厚度,【砼规8.2.1】中有详细规定(新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度)。

4、框架的抗震等级,【抗规6.1.2】中有详细规定(表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级,甲、乙类建筑应提高一度查表6.1.2确定其抗震等级,但抗震设防烈度为9度时,乙类建筑的抗震等级应按特一级采用,甲类建筑应采取更有效的抗震措施,丁类建筑允许降低一度采取抗震措施,但已为6度时不应再降低)。

5、抗震构造措施和抗震等级,【抗规3.3.2】建筑场地为1类时,对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施,对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施,但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。

(1类场地时,丁类建筑抗震构造措施也可降低一度同丙类;2类场地时,甲、乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施,丙类建筑按本地区抗震设防烈度采取抗震构造措施,丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施;3、4类场地时,甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施,丙类建筑7度半和8度半分别按8度9度采取抗震构造措施,丁类建筑7度和8度分别按6度7度采取抗震构造措施)。

6、计算振型个数,【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%(振型数应为3的倍数,与结构的自由度有关,所选振型数不应大于结构的自由度,当结构按侧刚模型分析时,每层的刚性楼板有三个自由度,总自由度为3n,当按总刚模型分析时,每个节点有两个自由度,总自由度为2mn)。

PKPM设计流程及参数调整

PKPM设计流程及参数调整

PKPM应用流程及参数调整PKPM软件使用流程:Pkpm计算中经常发现计算文件错误的问题,原因大概有两种:1,是人为原因,主要是因为手太快误点。

2,是软件自身问题:软件功能不够强大,例如对CAD的圆弧轴线转换的不太好,经常造成圆弧于直线不相交等,最终造成计算结果错误。

房间现浇板导荷方式错误,导致轴力计算错误等……所以文件输入是否正确是正确计算的前提,所以在看计算结果的时候必须首先判断下输入的计算文件的正确性。

判断方法和程序:在保证所有荷载和计算参数合理正确的前提下开始计算,算完后先不看方案合理性,主要室看挠度曲线和各工况下内力简图(主要是恒载,活载,地震,风载),根据结构力学知识判断正确性(是否挠度异常,出现反向挠度或者无挠度;内力简图出现悬挑内力等)。

下来看振动简图(是否出现无振动或局部振动现象),还有竖向导荷的结果是否异常(完全一样的户型轴力是否相差过大),都没有异常的情况下在看结构的方案合理性的七大参数。

出现问题的解决方法:1,如果是圆弧的问题最好在pkpm里自己输圆弧。

2,看是否节点错误和房间不封闭。

3,如果找不到原因,就用别人的机子或者换版本算一遍即可解决。

4,房间现浇板导荷方式错误的改过来就行了。

希望以后大家养成良好的习惯,无论工作多忙,自己不要急,不比速度比的是合理性和正确性。

高层结构设计需要控制的七个比值:高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:一、轴压比:主要为限制结构的轴压比,保证结构的延性要求,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规 6.4.2和7.2.14及相应的条文说明。

轴压比不满足要求,结构的延性要求无法保证;轴压比过小,则说明结构的经济技术指标较差,宜适当减少相应墙、柱的截面面积。

1、程序调整:SATWE程序不能实现。

2、人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

二、剪重比:主要为限制各楼层的最小水平地震剪力,确保周期较长的结构的安全,见抗规5.2.5,高规3.3.13及相应的条文说明。

PKPM高层模型控制参数及调整

PKPM高层模型控制参数及调整

P K P M高层模型控制参数及调整Revised by Jack on December 14,2020satwe处理后最主要控制以下几个参数就可以了。

高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:一、轴压比:主要为限制结构的轴压比,保证结构的延性要求,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和,高规和及相应的条文说明。

轴压比不满足要求,结构的延性要求无法保证;轴压比过小,则说明结构的经济技术指标较差,宜适当减少相应墙、柱的截面面积。

轴压比不满足时的调整方法:1、程序调整:SATWE程序不能实现。

2、人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

二、剪重比:主要为限制各楼层的最小水平地震剪力,确保周期较长的结构的安全,见抗规5.2.5,高规及相应的条文说明。

这个要求如同最小配筋率的要求,算出来的水平地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法:1、程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。

2、人工调整:如果还需人工干预,可按下列三种情况进行调整:1)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度。

2)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标。

3)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。

三、刚度比:主要为限制结构竖向布置的不规则性,避免结构刚度沿竖向突变,形成薄弱层,见抗规3.4.2,高规及相应的条文说明;对于形成的薄弱层则按高规予以加强。

PKPM——参数选用

PKPM——参数选用

PKPM——参数选用PKPM(平凯项目管理软件)是国内最早开发的专业钢结构工程项目管理软件,被广泛应用于钢结构工程项目的管理与设计中。

PKPM在钢结构工程行业具有良好的声誉和广泛的应用范围,其参数选用是保证工程质量的关键。

本文将详细介绍PKPM参数选用的经典方法。

首先,PKPM参数选用需要根据钢结构工程项目的具体情况进行分析和确定。

在进行参数选用之前,需要对工程的结构特点、荷载情况、设计准则等进行充分了解,以便能够正确选择合适的参数。

其次,PKPM参数选用分为两个方面:结构参数选用和材料参数选用。

结构参数选用包括截面尺寸、连接参数等;材料参数选用包括弹性模量、屈服强度、剪切模量等。

关于结构参数选用,需要根据工程的荷载情况和结构形式进行合理选择。

在PKPM中,可以通过手动输入或者自动计算来确定结构参数。

对于荷载情况较为简单的工程,可以使用自动计算功能来选择合适的截面尺寸和连接参数。

而对于荷载情况较为复杂的工程,需要进行手动输入,并通过反复计算和调整,确定合理的结构参数。

对于材料参数选用,一般应根据实际材料性能进行合理选择。

PKPM中提供了常用的材料参数,包括弹性模量、屈服强度、剪切模量等。

这些参数可以根据实际材料的性能手动输入,也可以在软件的数据库中选择合适的参数。

在PKPM参数选用过程中,需要考虑到工程的安全性和经济性。

结构参数和材料参数的选用应能满足工程的强度和刚度要求,同时尽可能减少材料的消耗和工程的成本。

在完成参数选用后,还需要对选用的参数进行验算和校核。

PKPM提供了强大的计算功能,可以对选用的参数进行静态和动态分析,以验证其合理性和可行性。

如果计算结果不符合要求,需要重新调整参数,直至满足工程要求。

综上所述,PKPM参数选用是保证钢结构工程质量的重要环节之一、正确选用合适的结构参数和材料参数,能够有效提高工程的安全性和经济性。

在进行参数选用时,需要充分了解工程情况,进行合理分析和判断,并进行验算和校核,以确保选用的参数能够满足工程要求。

PKPM模型参数调整方法

PKPM模型参数调整方法

一、位移比超限宜≤1.2、应≤1.5
注:【全楼强制刚性楼板假定】设置
首先需要判断是某个楼层的局部节点位移超了所造成,还是整个楼层的位移都超了所造成的
<一>、楼层最大位移超限
1、参看哪个节点位移超,加大该处柱截面尺寸、该处节点相关梁的尺寸。

2、或者减小该节点周围柱的截面尺寸。

3、尽量避免框架中只有单向拉结的柱存在,这种柱子地震作用下位移较大。

4、另外也可能是建筑的刚度布置不均匀,构件布置过于集中,比如剪力墙结构则是刚心和质心偏移过大。

<二>、层间位移比(整个建筑的刚度布置不均匀)
如果层间位移角很小,相邻层的位移比值要求可以放宽。

如果整个层间位移都偏大,则需加大相关的截面(如四个角的柱截面)。

二、周期比应≤0.9
周期比超限处理:
1、最有效原则:削弱内部刚度,增强周边刚度,尽量周边均匀对称连续
2、有较大凹入的部位加拉梁
3、看看位移,将位移大的地方加拉梁,或者加大梁截面,加厚板
4、增加外围梁截面,特别加强角部,和抗震墙部位的梁截面。

三、刚度比相邻层70%,相邻三层的平均80%
1、如果是薄弱层,乘以1.25增大系数。

2、增加竖向承重构件的截面
四、刚重比
框架应≥10,宜框架≥20;剪力墙应≥1.4,宜≥2.7
1、增加竖向承重构件的截面刚度
2、在SATWE中勾选考虑P-Δ效应,程序会自动考虑。

五、剪重比(最小地震力系数)
6度区0.008,7度区0.016(0.024),对于薄弱层乘以1.15倍系数。

PKPM参数设置详解

PKPM参数设置详解

PKPM参数设置详解PKPM(原名人行道板块会分析计算程序)是一种常用的结构分析计算软件,广泛应用于建筑、桥梁、塔楼等工程领域。

在使用PKPM进行结构分析计算时,我们需要进行参数设置,下面我将详细介绍PKPM的参数设置。

首先是工程属性的设置。

在新建工程时,我们需要设置工程的单位制、计算模型以及风格等属性。

在设置单位制时,可以选择国际单位制(SI)或者公制等。

计算模型则选择结构的类型,如梁、柱、板等。

风格选项包括主题和颜色,可根据个人喜好进行选择。

这些属性的设置是为了满足不同领域和项目的不同要求。

接下来是材料的设置。

材料的设置包括材料的名称、弹性模量、屈服强度、抗拉强度等参数。

PKPM中内置了常用材料的参数,如混凝土、钢材等,可以直接进行选择。

对于特殊的材料,我们还可以进行自定义设置。

然后是截面的设置。

截面的设置包括截面类型、截面尺寸、混凝土强度等参数。

截面类型可以选择矩形、圆形、T形等常见截面形状。

截面尺寸包括宽度、高度等。

对于矩形截面,还可以设置翼缘宽度、翼缘高度等参数。

混凝土强度可以根据实际情况进行设置,PKPM中也内置了常用混凝土强度等级的参数。

接下来是荷载的设置。

荷载的设置包括静态和动态荷载。

静态荷载包括永久荷载、活荷载、风荷载等。

在设置荷载时,需要考虑荷载的类型、作用位置、作用方向等。

对于动态荷载,主要是设置地震荷载。

PKPM提供了多种地震荷载计算方法,如等效静力法、动力反应谱法等。

最后是边界条件的设置。

边界条件是指结构的约束条件,如支座、铰接等。

在设置边界条件时,需要指定支座的类型、位置,并对其进行约束。

PKPM中支座的类型包括固定支座、滑动支座、铰支座等。

根据结构的实际情况,选择适当的支座类型和位置,可以得到更准确的分析结果。

总的来说,PKPM的参数设置涵盖了工程属性、材料、截面、荷载和边界条件等方面。

合理的参数设置可以保证计算的准确性和可靠性,从而为结构设计提供有力的支持。

在进行参数设置时,需要充分了解结构的特点和要求,并根据实际情况进行选择和调整。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2010版SATWE计算参数选用一、2010版计算参数的选用(PKPM及SATWE):免责声明:炒饭个人总结,仅用作参考。

以下内容需与PKPM2010版satwe说明书结合使用。

参数在PKPM中如何实现需参考satwe说明书。

1、总信息:A、“水平力与整体坐标夹角”,此参数一般不做修改。

而是将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数,相应角度”。

B、PM里的“混凝土容重”框架取26,剪力墙取27。

(现在版本软件PM与SATWE的“混凝土容重”联动),故在PM中布置楼面恒载时一般不勾选“自动计算现浇板厚”,恒载输入数值为“人工计算板自重+装修荷载重”。

C、“钢材容重”暂时默认78,未研究。

D、“裙房层数”此参数仅用来判定底部加强区:即对剪力墙和框剪结构PKPM总是将裙房以上一层作为加强区判定的一个条件。

框架结构均可输入0,其他结构未研究。

此参数包含地下室层数。

(如3层地下室,4层裙房,此参数应输入7。

)E“转换层所在层号”含地下室层数,详见2010satwe说明书,未深入研究。

F、“嵌固端所在层数”自然地面为嵌固端时填“1”,地下室顶板作为嵌固端时填“地下室层数+1”。

G、“地下室层数”按实际输入。

H、“墙元细分最大控制长度”取“1”。

影响计算精度,对含剪力墙的结构有影响。

I、“对所有楼层强制采用刚性楼板假定”仅在计算位移比和周期比时勾选,其他不勾选。

J、“地下室强制采用刚性楼板假定”勾选。

K、“墙梁跨中节点作为刚性楼板从节点”此参数本人尚不能合理选择,只把网上比较后的结果贴出来。

勾选该参数后,结构周期减小,连梁内力增大,内力平衡校核轴力。

L、“计算墙倾覆力矩时只考虑腹板和有效翼缘”勾选。

对于L型、T型等截面形式,垂直于地震作用方向的墙段称为翼缘,平行于地震作用方向的墙段称为腹板,翼缘可以区分为有效翼缘和无效翼缘两部分。

无效翼缘内力计入框架,这对于结构中框架、短肢墙、普通墙的倾覆力矩指标计算,通常更为合理。

M、“弹性板与梁变形协调”勾选。

梁细分后弯矩变的平缓,计算结果更加合理。

N、“结构材料信息”如实填写O、“结构体系”如实填写P、“恒活荷载计算信息”《PKPM从入门到精通》推荐使用模拟施工加载3。

但本人尚未弄明白。

Q、“风荷载计算信息”大部分工程选择计算水平风荷载即可。

R、“地震作用计算信息”一般选择计算水平地震作用。

结合抗规5.1.1和高规4.3.2确定是否计算竖向地震作用。

高规比抗规对此条的要求严一个等级。

S、“规定水平力”一般选“规范方法”。

规范方法适用于大多数结构,节点地震作用CQC组合方法适用于极不规则结构,即楼层概念不清晰,剪力差无法做的结构。

2、风荷载信息:地震区无论是高层还是多层均应输入风荷载,体形复杂的高层建筑应考虑不同方向风荷载作用,结合“水平力与整体坐标夹角”进行多次计算取大值。

A、“地面粗糙度”简单来说海边A类,郊区B类,城市C类,大城市D。

B“修正后的基本风压”许昌一般建筑取0.4(n=50)。

C、“X\Y结构基本周期”先按照程序给定的缺省值计算,然后将程序输出的第X\Y平动周期值填入重新计算。

主要用于风荷载脉动增大系数的计算。

D、“风荷载作用下结构阻尼比”混凝土结构为5%;钢结构为1%;有填充墙钢结构或混合结构为2%。

也用于风荷载脉动增大系数的计算E、“承载力设计时风荷载效应放大系数”新高规对于敏感建筑放大1.1倍,一般对于超过60米的高层建筑,取1.1,低于60米的酌情考虑是否放大。

F、“用于舒适度验算的风压”取重现期为10年的风压值,许昌为0.3(n=10)而不是基本风压。

G、“用于舒适度验算的结构阻尼比”按照高规3.7.6条文说明:取1~2%,混凝土结构取2%,钢结构取1%。

H、“考虑顺风向风振影响”参荷载规范8.4.1。

本人一般对30m以上建筑勾选。

I、“考虑横风向风振影响”参荷载规范8.5.1条文说明。

未深入研究J、“扭转风振”参荷载规范8.5.1条文说明。

未深入研究K“水平风体型系数”“体型分段数”此参数只考虑上部结构,不需将地下室单独分段。

用于计算风荷载,按照荷载规范取值。

参照高规4.2.3条。

L、“设缝多塔背风面体型系数”当为设缝多塔结构时,需在<多塔结构补充定义>中指定风荷载遮挡面(背风面),两参数配合生效。

M、“特殊风体型系数”一般不考虑特殊风。

3、地震信息:A、“结构规则性信息”该参数在程序内部不起作用,如实填写。

B、“设计地震分组”“设防烈度”按照规范具体规定选用,附录A。

C、“场地类别”采用地质报告提供的场地类别。

D、“框架、剪力墙、钢框架抗震等级”按照规范规定选用,高规3.9.1-3.9.7。

E“抗震构造措施的抗震等级”根据规范条文中有关抗震“构造”措施的抗震等级是提高还是降低选择。

F、“中震(或大震)设计”一般不考虑,未研究。

G、“按主震型确定地震内力符号”勾选。

按照抗震规范,考虑扭转耦联时计算得到的地震作用效应是没有符号的,SATWE原有的符号确定原则为:每个内力分量取各振型下绝对值最大者的符号。

该参数可以解决原有方式可能导致个别构件内力符号不匹配的问题。

H、“斜交抗侧力构件方向附加地震数”及“相应角度”当结构的某些抗侧力构件的角度大于15度时,应按照此方向计算水平地震作用;周期计算结果里的地震作用最大方向角也在此填入,对于异型柱结构最好增加45度方向进行补充验算(规范规定是0.15g和0.2g时才验算)。

I“考虑偶然偏心”勾选。

位移角和周期比不能通过,可不考虑偶然偏心。

J“考虑双向地震作用”抗规5.1.1质量和刚度分布明显不对称的结构,应计入双向水平地震作用下的扭转影响。

目前,普遍做法是在刚性楼板假定下,不考虑偶然偏心,结构位移比大于1.2需考虑双向地震作用。

K“X向Y向相对偶然偏心”一般取0.05。

L计算振型个数”高层(特别是复杂高层及超高层)考虑扭转耦联的振型分解反应谱法计算的振型数一般不小于15(多层可以直接取楼层数的3倍),但也不能大于3倍楼层数,多塔结构振型数不应小于塔楼数的9倍。

如果振型数取得足够多,而有效质量系数达不到90%,则考虑结构方案是否合理。

对于错层结构、局部带有夹层结构或楼板开大洞、有较大凹入等按照弹性楼板计算地震作用时,为了确保不丧失高振型的影响,振型数宜多取一些。

M活荷重力荷载代表值组合系数”一般民用建筑此参数取为0.5,但使用功能为图书馆,藏书库等时,此参数为0.8或其它值。

参照抗规5.1.3条。

N周期折减系数”“周期折减系数”只改变地震影响系数∝。

对于采用石膏板等轻质隔墙,这些墙的刚度很弱,此处周期折减系数可以采用大值或不折减。

此系数详见《高规》第4.3.17条,当非承重墙体为砌体墙时,1.框架0.6-0.7 2.框剪0.7-0.8 3.剪力墙0.8-1.0。

总结:加气混凝土砌块可采用以上数值,各类混凝土空心砌块分别取0.9, 0.95, 1.0。

各类粘土空心砌块可取0.95~1.0。

目前有人提出填充墙使结构刚度增大,但同时也承受了较多地震作用力,此折减系数并不能真实反映填充墙对主体结构的影响。

本人做法:按规范规定数值的较大值采用。

O结构的阻尼比”钢筋混凝土结构及砌体结构房屋取5%,不大于12层的钢结构房屋取3.5%,大于12层的钢结构房屋取2%,钢-混凝土混合结构房屋取4%,预应力混凝土框架结构房屋取3%,采用隔震或消能技术的结构阻尼比则高于5%有的可以达到10%。

地震影响系数随阻尼比减小而增大,其增大幅度随周期的增大而减小。

P“特征周期Tg”按抗规5.1.4条取值。

Q“地震影响系数最大值”按抗规5.1.4条取值。

R“用于12层以下规则混凝土框架结构薄弱层验算的地震影响系数最大值”仅用于12层以下规则混凝土框架结构薄弱层验算,此参数由前面所填参数地震分组,设防烈度,场地类别控制。

4、活荷载信息:A、“柱、墙设计时活荷载”及“传给基础的活荷载”[不折减][折减]:出计算书时必须选择折减。

柱、墙及基础活荷载折减只传到底层最大组合内力中,并没有传给JCCAD,JCCAD读取的仍然是荷载标准值,如果考虑基础活荷载折减,则应到JCCAD软件的荷载参数中输入,对于工业建筑不应折减。

B、“墙、柱、基础活荷载折减系数”对于《荷载规范》表4.1.1中第1(1)项功能(如住宅、办公等)的建筑,其SATWE所列的折减系数不需修改,但是对于《荷载规范》表4.1.1中其它项功能(如教学楼、商场、书店、食堂等)的建筑,其SATWE所列的折减系数需要按照《荷载规范》第4.1.2条第2项修改。

对于活荷载折减还应注意在主楼与裙房整体计算的高层建筑中,要避免裙房部分的框架柱按主楼层数取折减系数。

计算错层结构时注意按楼层数折减会导致柱底内力折减过大,使柱底内力偏小。

PMCAD的恒活设置中也有活荷载折减选项,勾选此选项对传到梁的活荷载进行了折减,此折减对梁、墙、柱、基础都起作用,如果在SATWE或JCCAD中又勾选折减,则在PMCAD中折减的活荷载,将在SATWE或JCCAD中又重复折减,使结构便于不安全。

C、“梁活荷不利布置”软件仅对梁做活荷不利布置计算,对墙、柱等竖向构件未考虑活载不利布置作用,建议钢筋混凝土结构均进行活载不利布置作用计算,仅仅是计算量较大。

D、“考虑结构使用年限的活荷载调整系数”新规范规定结构设计使用年限为100年时取1.1。

5、调整信息:A、“梁端负弯距调幅系数”高规规定装配式框架梁0.7-0.8 现浇框架梁0.8-0.9。

在竖向荷载作用下,考虑混凝土梁的塑性变形内力重分布,负弯距调幅后,程序能够自动调整正弯距,该参数大小只对竖向荷载起作用,对水平力不起作用。

悬臂梁的负弯距不应调幅。

转换梁及嵌固层框架梁不应调幅。

B、“梁活荷载内力放大系数”当考虑了梁活荷不利布置后,此参数应填1。

此参数目的近似考虑梁活荷载不理布置。

C、“梁扭距折减系数”对于现浇楼板结构,采用刚性楼板假定时,可以考虑楼板对梁的抗扭作用而对梁的扭距进行折减,一般0.4,边梁扭矩折减系数不宜小于0.6。

D“托墙梁刚度放大系数”针对梁式转换层结构,由于框支梁与剪力墙的共同作用,使框支梁的刚度增大。

托墙梁段刚度放大指与上部剪力墙及暗柱直接接触共同工作部分,而托墙梁上部有洞口部分梁刚度不放大。

因为,现在工程转换梁上部剪力墙都开有洞口,且有的洞口靠近转换梁边,因此,建议此系数不调整输入1。

E实配钢筋超配系数”对于9度设防烈度的各类框架及一级抗震等级的框架结构,框架梁和连梁端部剪力、框架柱端部弯距、剪力调整应按实配钢筋和材料强度标准值来计算。

在出施工图前,程序也不知道实配钢筋具体是多少,因此需要设计人员根据经验输入超配系数,程序根据该值自动调整配筋面积。

次参数仅对9度和1级抗震等级的结构起作用。
