第一角法跟第三角法区别 PPT
第一视角与第三视角的区别
第一视角与第三视角的区别
第一视角和第三视角画法基本都是差不多的，就是图纸摆放位置的不同。
第三视角就是从哪边看，那侧的视图就放在主视图的那一侧(例如:左侧看的图
形放在主视图的左侧)～俗称镜面法
第一视角正好相反，从哪边看，那侧的视图就放在主视图的另外一侧(例如:左
侧看的图形放在主视图的右侧)～俗称投影法
主要区别是:物体所处的位置不同.
第一角视图画法:物体处于观察者与投影面之间，这样各视图的配置关系是:主
视图在中，左视图在右，右视图在左，俯视图在下，仰电视图在上，后视图在最右.
第三角视图画法:投影面位于观察者与物体之间，这样个视图的配置关系是:主
视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下，后视图可配置在
最右也可以配置在最左.
第一角，第三角画法在图纸的右上角，应绘有如下图所示的两种画法标志:左
为第一角画法标志，右为第三角画法标志
第一角视图画法:物体处于观察者与投影面之间，这样各视图的配置关系是:主视图在中，左视图在右，右视图在左，俯视图在下，仰视图在上，后视图在最右.
第三角视图画法:投影面位于观察者与物体之间，这样各视图的配置关系是:主视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下，后视图可配置在最右也可以配置在最左.
国标一般采用第一视角法绘图.
第一角视图画法:
第三角视图画法:一般用于美国日本
MS 苏州铭硕新员工培训资料
---shengwei_ms。
机械制图第一角法与第三角法
*画图时应注意的Βιβλιοθήκη 题1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。一 般是先画主视图 再确定左视图和俯视图 3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见 轮廓部分用虚线画出，对称线、轴线和圆
的中心 线均用点划线画出。
❖ 下面是一物体正投影得到的一张图，你能 看出它是什么形状嘛？
第9页/共30页
问题:1.一个方向的投影能不能完整地 表达物体的形状和大小 ，能不能区分 不同的物体？
答案：不能 怎样才能更完整地表达物体的形状和大小呢？ 答案:多方向投影（三视图）.
第10页/共30页
1.2.2 三视图的形成
a.正面投影面用“V”标记；
第2页/共30页
第一角画法：左视图放右边，右视图放左边，上视图放下 面，依此类推 (如下图)
仰视图
右视图
主视图 俯视图
左视图
后视图
a)
第3页/共30页
1.1.2 第三角画法
美国采用第三角投影制，故有「美式投影制」之称呼。 除美国(ANSI)外，尚盛行於美洲地区。 第三角法在图纸中的标记：
第4页/共30页
第18页/共30页
1.3 简单叠加体的三视图
一、简单叠加体的叠加形式及表面过渡关系
⒈ 回转体与回转体叠加
⒉ 回转体与平面体叠加
第19页/共30页
形体之间 一般有轮廓线 分界
⒊ 平面体与平面体叠加
有实线
有实线
有虚线
无线
两体表面共面时，中间无分界线。
第20页/共30页
二、简单叠加体的画图方法
例：画出所给叠加体的三视图。 ⑴ 分解形体，弄清它们的叠加方式。
第一角法跟第三角法区别
基本视图有两种画法
第一角法（第一象限法）
– 凡将物体置於第一象限内，以「视点(观察者)」→「物体」 →「投影面」关系而投影视图的画法，即称为第一角法。 亦称第一象限法。
第三角法（第三象限法）
– 凡将物体置於第三象限内，以「视点(观察者)」→「投影 面」→「物体」关系而投影视图的画法，即称为第三角 法。亦称第三象限法。
第一角法在图纸中的标记：
第一角画法：左视图放右边，右视图放左边，上视图放下面，依此 类推 (如下图)
仰视图
主视图
图 右视
俯视图
左视 图
后
视
图
a)
1.2.2 第三角画法
美国采用第三角投影制，故有「美式投影制」之 称呼。除美国(ANSI)外，尚盛行於美洲地区。
第三角法在图纸中的标记：
注意：我厂内部是采用第三角画法。
前视
下
左
右
右视
下
俯视
前 第一角画法
⑴ 视图的名称和位置关系不同
⑵ 反映机件的部位有所不同
投射方向 俯视图 后 右视图
（俯视图） 宽相等
前
长对正 （主视图） 高平齐
宽相等
（右视图） 后
投射方向
投射方向 主视图
前
第三角投影绘制
第一角画法和第三角画法都是采用正投影， 两种画法的六个基本视图名称相同，相同 名称的图形也相同，只是相同名称图形放 置位置不同。
对比可知，只是右视图与左视图互换了位 置，仰视图与俯视图互换了位置。
（俯视图）
第一角画法
（左视图）（主视图） （右视图） （后视图）
（俯视图） (仰视图） (仰视图）
（右视图） （左视图） （主视图）

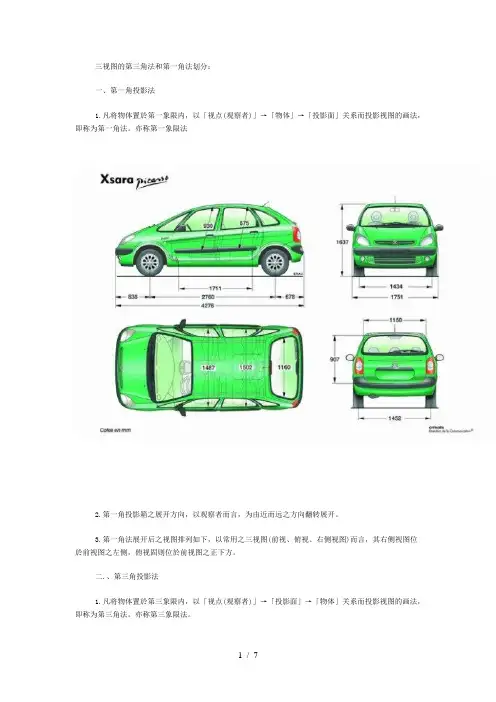

机械制图三视图的第三角法和第一角如何区分
三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
第三角法和第一角法的区别
第三角法和第一角法的区别
第三角法：
第三角法是一种新的金融分析方法，它主要的特点是以回报率或空间距离测量组织和资产的金融绩效。
它绘制一个三角形，在该三角形中每个组织的回报率都可以容易的比较，并且可以发现存在哪些因素会降低投资者的盈利能力。
第一角法：
第一角法是一种通过比较投资者和管理者盈利能力来衡量金融绩效的方法。
它把投资者在该行业中的投资收益率和管理者的投资收益率放在一个图形中，两者之间的差距就代表了绩效的差异。
此外，它还使用绩效的衡量标准，以判断投资者是否落后于管理者，以便确定投资者是否被充分利用了资源。
两者区别主要有：
1.第三角法以回报率或空间距离来测量绩效，而第一角法则以投资者/管理者之间的投资收益率作为衡量标准。
2.第三角法是以发现影响投资者盈利能力的因素为目的，而第一角法则旨在衡量投资者是否被充分利用了资源。
第一角法跟第三角法区别ppt课件
3
第一角画法：左视图放右边，右视图放左边，上视图放下面， 依此类推 (如下图)
仰视图
右视图
主视图 俯视图
左视图
后视图
a)
4
1.2.2 第三角画法
美国采用第三角投影制，故有「美式投影制」之 称呼。除美国(ANSI)外，尚盛行於美洲地区。
第三角法在图纸中的标记：
注意：我厂内部是采用第三角画法。
✓对比可知，只是右视图与左视图互换了位 置，仰视图与俯视图互换了位置。
10
（俯视图） （左视图）（主视图） （右视图） （后视图）
(仰视图）
第一角画法
（(俯仰视图）
（（右左视视图图）） （主视图） （（右左视视图图）） （后视图）
第三角画法
（(仰俯视视图图））
第三角画法与第一角画法的转换
11
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
2
1.2.1 第一角画法
欧洲各国盛行第一角法投影制，所以第一角法投影亦 有「欧式投影制」之称呼。例如德国(DIN)、瑞士(VSM)、 法国(NF).挪威(NS)等国家使用之。 我国的投影体制：
技术图样应采用正投影法绘制，并优先采用第一角画 法，必要时才允许使用第三角画法。
一般在国营企业，所有的图纸都是采用第一角画法。
⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同
8
俯视图
投射方向
右视图
（俯视图） 后
宽相等
前 长对正 （主视图）
投射方向
宽相等 （右视图）
后
高平齐
投射方向 主视图
前
9
第三角投影绘制
✓第一角画法和第三角画法都是采用正投影， 两种画法的六个基本视图名称相同，相同 名称的图形也相同，只是相同名称图形放 置位置不同。
第一角、第三角投影法
第一角、第三角投影法区别
两种投影法的不同，是眼睛看到的图形放在实物之后的投影面（纸）上，还是放在实物之前的投影面（可理解为透明纸）上，由此决定了每个方法六个基本视图的相对位置。
大家对第一象限、第三象限应该是理解的吧，据此理解两种投影法就比较容易了，请看下图：
如完整表达的话，以主视图或前视图所在面为基准，把包围实物的立方体六投影面展开，每一投影法可得到六个基本视图，两投影法的基本视图的相对位置如下就显得不同（后视图的位置尚有人为因素）：
其中，第三角法的“前视图”相当于第一角法的“主视图”，“顶视图”相当于“俯视图”，“底视图”相当于“仰视图”，可以看出围绕主（前）视图，两者其他的视图配置位置正好相反。
第一角法与第三角法
第一角法（第一象限法）
凡将物体置於第一象限内，以「视点(观察者)」→「物体」
→「投影面」关系而投影视图的画法，即称为第一角法。 亦称第一象限法。
第三角法（第三象限法）
凡将物体置於第三象限内，以「视点(观察者)」→「投影
面」→「物体」关系而投影视图的画法，即称为第三角 法。亦称第三象限法。
1.2.1 第一角画法
欧洲各国盛行第一角法投影制，所以第一角法投影亦 有「欧式投影制」之称呼。例如德国(DIN)、瑞士(VSM)、 法国(NF).挪威(NS)等国家使用之。 我国的投影体制： 技术图样应采用正投影法绘制，并优先采用第一角画 法，必要时才允许使用第三角画法。 一般在国营企业，所有的图纸都是采用第一角画法。 第一角法在图纸中的标记：
顶视图
后视 图
左视 图
前视图
图 右视
Байду номын сангаас
底视图
b)投影面的展开 图 7 第三投影的基本视图
1.2.3 第三角画法与第一角画法的比较
后 左
顶视
第三角画法 右 左
上
主视
上 右 后
左视
前 下
前 上 左
前视
上
右 前
右视
下 后 后
左
俯视
右 前 第一角画法
下
下
⑴ 视图的名称和位置关系不同
⑵ 反映机件的部位有所不同
第一角画法：左视图放右边，右视图放左边，上视图放下面， 依此类推 (如下图)
仰视图
主视图
图 右视
俯视图
左视 图
后视 图
a)
1.2.2 第三角画法
美国采用第三角投影制，故有「美式投影制」之称呼。 除美国(ANSI)外，尚盛行於美洲地区。 第三角法在图纸中的标记：
第三与第一角视图
一角画法又称E法，是欧洲人创造并广泛使用的。
第三角画法又称A法，是美国人创造的并为西方广泛使用。
我国使用第一角法。
第一角法是国际标准化组织认定的首选表示法。
必要时（如按合同规定等）才允许使用第三角法。
采用第三角法时，必须在图样中画出第三角投影的识别符号。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中国台湾(CNS)、国际标准化机构(ISO)与日本 [JIS]则采第一角法及第三角两制并行。
在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作一简要介绍：三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
其余类推，见下图所示。
第一角画法与第三角画法的投影面展开方式及视图配置如下图所示。
仔细比较两种画法便可看出，虽然两组基本视图配制位置有所不同，但各组视图都表达了机件各个方向的结构和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。
这里将两种画法的投影规律总结如下：(1) 两种画法都保持“长对正，高平齐，宽相等”的投影规律。
(2) 两种画法的方位关系是：“上下、左右”的方位关系判断方法一样，比较简单，容易判断。
基本识图第一角和第三角画法简介PPT
29
练习: 根据轴测图，用第三角画法 画出形体的三视图，如图（m）
2014-5-14
30
第一和第三视图名称和配置关系
2014-5-14
31
两种投影法的对比
• 相同之处
---两种投影法绘制的视图都是在三个互相垂直 的投影面上用正投影得到的 ---展开投影面，都规定V面不动，将H面，W 面旋转到与V面成一个平面，所以第三角投影中 各视图之间仍保持“长对正，高平齐，宽相等” 的投影规律。
法分别向三个投影面投射
• 由前向后投射在V面上得到的视图称为主视图 • 由上向下投射在H面上得到的视图称为俯视图 • 由右向左投射在W面上得到的视图称为右视图
2014-5-14
20
2014-5-14
21
第三角画法三投影面的展开
• 将投影面展开时，保持V面不动，将H面绕X
轴向上旋转90°，将W面绕Z轴向右旋转 90°，使三个投影面展开在同一平面内， 即可得到如图（L）所示三视图的配置位置。 • 和第一角画法一样，第三角画法中的主、 俯、右视图也保持着“长对正、高平齐、 宽相等”的投影关系。
8
2014-5-14
2014-5-14
9
2014-5-14
10
三视图的形成过程
• 三面投影体系的建立 • 为了表达物体的形状，通常设有三个互相垂直的平面，
它们把空间分为八个部分，每个部分称为一个分角，如图 （g)所示。
• 将机件置于第一分角内进行投射的方法称为第一角投影法 • 将机件置于第三分角内进行投射的方法称为第三角投影法 • • • • •
2014-5-14 6
正投影法的基本性质
• • • • • •
（1）同素性 （2）从属、定比性不变 （3）平行性不变 （4）真实性 （5）积聚性 （6）类似性
第一角法与第三角法[1]
![第一角法与第三角法[1]](https://img.taocdn.com/s3/m/da2753097cd184254b353532.png)
底板
⑵ 逐块画三视图并分析表面过渡关系。
①底板 ②立板 ③肋板 看得见的线画实线 看不见的线画虚线
表面共面， 应无线。
⑶ 检查、加深。
三、简单叠加体的读图方法
⒈ 弄清视图中图线的意义 ① 面的投影 ② 面与面的交线 ③ 回转面轮廓素线 的投影
圆柱面轮廓素线
交线
平面
⒉ 利用线框，分析体表面的相对位置关系。
2.三视图之间的度量对应关系
主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应
宽
三等关系
长对正 高平齐 宽相等
3.三视图之间的方位对应关系
上
左 右 后
上
前 后
下 后 左
前
下 左 右
上 右
下
前
主视图反映：上、下 、左、右 俯视图反映：前、后 、左、右 左视图反映：上、下 、前、后
1.1 基本视图画法 1.2 正投影与三视图 1.3 简单叠加体的三视图
本章小结
结束放映
1.1 基本视图有两种画法：
第一角法（第一象限法）
凡将物体置於第一象限内，以「视点(观察者)」→「物体」
→「投影面」关系而投影视图的画法，即称为第一角法。 亦称第一象限法。
第三角法（第三象限法）
一、简单叠加体的叠加形式及表面过渡关系
⒈ 回转体与回转体叠加
⒉ 回转体与平面体叠加 形体之间 一般有轮廓线 分界
⒊ 平面体与平面体叠加
有实线 有实线
有虚线
无线
两体表面共面时，中间无分界线。
二、简单叠加体的画图方法
例：画出所给叠加体的三视图。 ⑴ 分解形体，弄清它们的叠加方式。
第一角画法与第三角画法
第一角画法与第三角画法国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，必要时（如按合同规定等），才允许使用第三角画法”。
因此，除按合同规定外我国均采用第一角画法。
但在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作一简要介绍：三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
其余类推，见下图所示。
第一角画法与第三角画法的投影面展开方式及视图配置如下图所示。
仔细比较两种画法便可看出，虽然两组基本视图配制位置有所不同，但各组视图都表达了机件各个方向的结构和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。
这里将两种画法的投影规律总结如下：(1) 两种画法都保持“长对正，高平齐，宽相等”的投影规律。
(2) 两种画法的方位关系是：“上下、左右”的方位关系判断方法一样，比较简单，容易判断。
不同的是“前后”的方位关系判断，第一角画法，以“主视图”为准，除后视图以外的其它基本视图，远离主视图的一方为机件的前方，反之为机件的后方，简称“远离主视是前方”；第三角画法，以“前视图”为准，除后视图以外的其它基本视图，远离前视图的一方为机件的后方，反之为机件的前方，简称“远离主视是后方”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一角画法：左视图放右边，右视图放左边，上视图放下面，依此 类推 (如下图)
仰视图
右视图
主视图 俯视图
左视图
后视图
a)
1.2.2 第三角画法
美国采用第三角投影制，故有「美式投影制」之 称呼。除美国(ANSI)外，尚盛行於美洲地区。
第三角法在图纸中的标记：
注意：我厂内部是采用第三角画法。
上
右
前
后
右视
下
上
上
左 主视 右
下
后
前
左视
下后ຫໍສະໝຸດ 左俯视前右 第一角画法
⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同
俯视图
投射方向
右视图
（俯视图） 后
宽相等
前 长对正 （主视图）
投射方向
宽相等 （右视图）
后
高平齐
投射方向 主视图
前
第三角投影绘制
第三角画法：左视图放左边，右视图放右边， 上视图放上面，依此类推(如下图)
后视图
左视图
顶视图 前视图
右视图
底视图
b)投影面的展开 图 7 第三投影的基本视图
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
1.2.3 第三角画法与第一角画法的比较
后 左
顶视
前 上
左 前视
下
第三角画法 右
第一角法跟第三角法区别
基本视图有两种画法
✓ 第一角法（第一象限法）
– 凡将物体置於第一象限内，以「视点(观察者)」→「物体」 →「投影面」关系而投影视图的画法，即称为第一角法。 亦称第一象限法。
✓ 第三角法（第三象限法）
– 凡将物体置於第三象限内，以「视点(观察者)」→「投影 面」→「物体」关系而投影视图的画法，即称为第三角 法。亦称第三象限法。
1.2.1 第一角画法
欧洲各国盛行第一角法投影制，所以第一角法投影亦 有「欧式投影制」之称呼。例如德国(DIN)、瑞士(VSM)、 法国(NF).挪威(NS)等国家使用之。
我国的投影体制： 技术图样应采用正投影法绘制，并优先采用第一角画
法，必要时才允许使用第三角画法。 一般在国营企业，所有的图纸都是采用第一角画法。
