等压线图的判读
等压线的判读
等压线的判读等压线图的判读（1）判断高压中心和低压中心：等压线上的数值由中心向四周变小的为高压中心；在等压线上的数值由中心向四周变大的为低压中心。
（2）判断水平方向上、垂直方向上的气压高低：水平方向上：高压区为气流，天气晴朗；低压区为气流，多阴雨天气。
垂直方向上：近地面气压高，高空气压低；地势高气压，地势低气压。
（3）判断高压脊(线)和低压槽(线)：高压脊：等压线中弯曲最大，其数值由高指向低处为高压脊。
低压槽:等压线中弯曲最大处其数值由低指向高处为低压槽(锋面一般出现在此)。
（4）判断风向和风力大小风力大小：取决于水平气压梯度力。
风向还要考虑地转偏向力【探究新知】画出锋面两侧的风向学习拓展（一）读等压线图，回答1-3题1、M处的气压数值可能为（）A．1020、1012.5B．1017.5、1020C．1017.5、1015D．1015、1012.52、N处的盛行风向不可能是（）A．南风 B．西风C．西南风 D．东北风3、图示地区4月份因大陆气团与海洋气团交绥而降水较多的地方是（）A．①B．②C．③D．④答案：（1）C （2）D （3）D（四）读某日某时海平面天气图（单位：百帕）回答10-11题。
10、图中，此时可能出现降水天气的地区是A.山东半岛B.长江三角洲C.云贵高原D.台湾岛11、下列城市中，月平均气温和相应月降水量符合图中所示季节的是A.巴黎──3℃，35mmB.旧金山──14℃，51mmC.莫斯科──20℃，75mmD.孟买──28℃，6mm答案：1A 2 C（五）读北半球某地等压线图，回答下列问题。
12、在图中标出高压中心和低压中心的位置。
13、在图中画出高压脊线和低压槽线的位置。
14、图中甲地的风向是_______________风，乙地的风向是_______________风。
15、图中甲地的风力较乙地风力_______________，原因是_______________。
16、如图中的低气压中心大致以每小时20千米的速度向东南方向移动，48小时后，乙地将出现_______________天气。
2025年高考地理一轮复习课件13第二章图表判读系列等压线图的判读
图表判读系列 等压线图的判读
(2)看延伸——判断脊(向低值凸出)和槽(向高值凸出)——分析天气特征。 丙处→高气压延伸出来的高压脊(气流向两侧辐散)→多晴朗天气。 丁处→低气压延伸出来的低压槽(气流在此相遇)→多阴雨天气。 (3)看数值——对比海陆差异——推断所示季节 夏季(北半球7月、南半球1月)：大陆内部一般为低压。反之，冬季大陆内部一 般为高压。 (4)看分布——观察疏密和递变——推断风力和风向。 ①判风力：等压线密集→水平气压梯度力大→风力大；反之，等压线稀疏，风 力小。 ②画风向：确定水平气压梯度力方向(由高压指向低压)→据半球画出偏向风→ 北右偏(北半球沿着水平气压梯度力的方向向右偏转)，南左偏。
第二章 地球上的大气
图表判读系列 等压线图的判读
必备知识 · 关键能力 · 学科素养 · 核心价值
图表判读系列 等压线图的判读
(1)看闭合——判断高低气压中心——分析天气特征
甲处闭合曲线，中心气压高→高压中心→中心为下沉气流→多晴朗天气；乙处 闭合曲线，中心气压低→低压中心→中心为上升气流→ห้องสมุดไป่ตู้阴雨天气。
B.丙地比乙地风力强 D.丁地位于台风眼
图表判读系列 等压线图的判读
角度
思维过程
结合图示气压数值的大小，可知亚欧大陆内部气压较__高__，沿海 看数值
地区气压相对较__低__，可推断此时为北半球的__冬__季
图中甲地位于__高__压中心，盛行__下__沉__气流，多晴天，昼夜温差 看闭合 __大__；丁地位于__低__压中心附近，此时为_冬___季，且丁地位于冷
图表判读系列 等压线图的判读
(2024·枣庄模拟)如图为2023年某月12日14时亚洲部分地区海平面气压形 势图(单位：hPa)。据此完成(1)～(2)题。
等压线图
风向的判读
“风向”问的是风来自什么方向
东南风
西南风
自主学习
完成《三维设计》P29的“知识点二.自学教材” ，并阅 读P30的“诠释疑难” ，明确如下问题：
1、什么是高压、低压、高压脊、低压槽？有没有高压槽、低压 脊？ 2、风力的大小取决于什么？同一张等压线图，等压线越密集， 风力越大还是越小？ 3、北半球的近地面风和高空风分别怎样画？南半球呢？ 4、在等压线图中，如果风向已知，怎样判断气压的大小、南北 半球、近地面和高空、高压和低压？
读某地区近地面等压线图(北半球)，回答问题。
(1)在图中标出高压中心和低压中心的位置。
(2)在图中画出高压脊线(用－－表示)和低压槽线(用„表示)。 (3)图中甲地的风向是________风，乙地的风向是________风。 (4)甲地的风力较乙地的风力________，原因是___________。 (5)若丙与丁之间形成热力环流，则两地中气温较高的是_____， 垂直方向上为下沉气流的是__________。
等压线图的判读等压线图的判读复习巩固复习巩固1只受水平气压梯度力作用理想风1004百帕1006百帕1008百帕复习巩固复习巩固2受水平气压梯度力与地转偏向力共同作用高空风1004百帕1006百帕1008百帕北半球南半球复习巩固复习巩固3受水平气压梯度力地转偏向力与摩擦力共同作用地面风北半球1004百帕1006百帕1008百帕北半球南半球风向的判读风向的判读风向风向问的是风来自什么方向问的是风来自什么方向东南风西南风自主学习自主学习完成完成三维设计三维设计p29p29的知识点二的知识水平气压梯度力作用——“理想风”
1004百帕
1006百帕
图形专项突破：等压线图的判读2025届高三第一轮复习地理课件
三、等压线图的判读与应用： 低
1.判读气压形式：
等压线为闭合曲线，中心气压比四
低
周气压低(中心为上升气流)。
（1）低压中心：
三、等压线图的判读与应用： 低
1.判读气压形式：
低 高
等压线为闭合曲线，中心气压比四 周气压高(中心为下沉气流)。
（2）高压中心：
三、等压线图的判读与应用： 低
1.判读气压形式：
Q地相等的是( D )
A．甲
B．乙 C．丙
D．丁
[变式演练]1：
读亚洲局部区域某时刻近地面等压 线(单位：hPa)分布图，回答1～2题。
【解析】：第1题，图示P地西侧为高 压、东侧为低压，依据风向由高压指向 低压，北半球向右偏，可判断为西北 风。 第2题，图示等压距为2.5 hPa，则Q 外围等压线数值可能是1 005 hPa或1 007.5 hPa；再运用“大于大的、小于 小的”判读法，可判断Q地数值可能是 1 002.5 hPa～1 005 hPa或1 007.5 hPa～1 010 hPa；与图中丁处数值可 能相等。
等压面和等压线的区别：
等压面是指在垂直方向上气压相等的面，反映出垂直方向上的气压差异。 等压线是指同一水平面上气压相等的各点连线，反映出水平方向上的气压 差异。等压线是某一海拔高度的等高面与空中若干不同等压面相割，在等 高面上形成的许多交线。
二、等压线图的特征和判断方法：
同线等值 同图等距 （或为0） 不相交不重合 闭合曲线 凸高（低）为低（高）
努力付出
加一定油会意！有想不到的收获
高考必胜
（5）鞍部：
三、等压线图的判读与应用：
1.判读气压形式： 2.判断气压形式：
低 高
首先明确高低气压；其次确定水平 气压梯度力的方向；最后根据南、北半 球画出偏向风(如图中A处吹偏南风)。
方法技巧：如何判读等压线图
方法技巧：如何判读等压线图等压线图是等值线图中非常重要的一种类型，它同样具有等值线图的一般特征和基本判读方法。
1．判断气压场类型及天气类型在等压线图中的特征一般大气特征高气压 等压线闭合，中心气压高于四周气压下沉气流，晴朗高压脊 (脊线) 高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线低气压 等压线闭合，中心气压低于四周气压上升气流，阴雨 低压槽 (槽线)低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线常形成锋面气旋,阴雨 2.判断风力大小⑴同一等压线图上，等压线密集，气压梯度力大，风力大；等压线稀疏，气压梯度力小，风力小。
如下图中甲处风力大于乙处。
⑵不同图中，“相同比例尺”，相邻两条等压线数值差越大，风力越大，如下图中B 处风力大于A 处。
⑶不同图中，比例尺越大，风力越大，如下图中C 处风力大于D 处。
3.判断风向风向的判读：在近地面的大气中，风向是水平气压梯度力、地转偏向力、摩擦力的合力方向。
因此，某点风向的画法是：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线指向低压。
其次，在水平气压梯度力的基础上，北半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的方向，偏转角度大约为30°～45°。
如下图所示。
(北半球)4.判断季节或月份大陆上空出现高压中心或海洋上空出现低压中心为冬季，反之为夏季。
5.判断南、北半球风向偏离于水平气压梯度力的右方，说明在北半球；风向偏离于水平气压梯度力的左方，说明在南半球。
6.判断锋面位置锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋在锋面气旋的东部。
【典型例题】（2016•江苏卷）2016 年1 月24 日,一股强大的寒潮影响我国。
下图为该日8 时亚洲部分地区海平面气压形势图。
读图回答下列各题。
1. 此时我国A. 各地均受强大高压脊控制B. 北方普遍降温降雪C. 三亚风力大于昆明D. 北京、上海风向基本相同2. 该日上海气温比成都低的原因是A. 无高大山脉阻挡,受寒潮影响大B. 濒临海洋,受到海洋影响C. 纬度更高,正午太阳高度小D. 冷锋过境,降温明显思维过程从图表中获取信息答案 1.D 2.A练习：(2016·秦皇岛模拟)下图是某日某时北半球某平原地区500 hPa等压面的高度分布图(单位：m)。

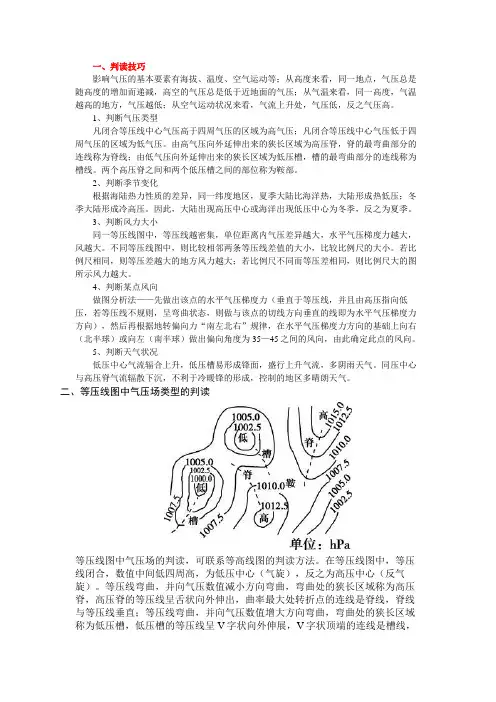

等压线图判读技巧
一、判读技巧影响气压的基本要素有海拔、温度、空气运动等；从高度来看，同一地点，气压总是随高度的增加而递减，高空的气压总是低于近地面的气压；从气温来看，同一高度，气温越高的地方，气压越低；从空气运动状况来看，气流上升处，气压低，反之气压高。
1、判断气压类型凡闭合等压线中心气压高于四周气压的区域为高气压；凡闭合等压线中心气压低于四周气压的区域为低气压。
由高气压向外延伸出来的狭长区域为高压脊，脊的最弯曲部分的连线称为脊线；由低气压向外延伸出来的狭长区域为低压槽，槽的最弯曲部分的连线称为槽线。
两个高压脊之间和两个低压槽之间的部位称为鞍部。
2、判断季节变化根据海陆热力性质的差异，同一纬度地区，夏季大陆比海洋热，大陆形成热低压；冬季大陆形成冷高压。
因此，大陆出现高压中心或海洋出现低压中心为冬季，反之为夏季。
3、判断风力大小同一等压线图中，等压线越密集，单位距离内气压差异越大，水平气压梯度力越大，风越大。
不同等压线图中，则比较相邻两条等压线差值的大小，比较比例尺的大小。
若比例尺相同，则等压差越大的地方风力越大；若比例尺不同而等压差相同，则比例尺大的图所示风力越大。
4、判断某点风向做图分析法——先做出该点的水平气压梯度力（垂直于等压线，并且由高压指向低压，若等压线不规则，呈弯曲状态，则做与该点的切线方向垂直的线即为水平气压梯度力方向），然后再根据地转偏向力“南左北右”规律，在水平气压梯度力方向的基础上向右（北半球）或向左（南半球）做出偏向角度为35—45之间的风向，由此确定此点的风向。
5、判断天气状况低压中心气流辐合上升，低压槽易形成锋面，盛行上升气流，多阴雨天气。
同压中心与高压脊气流辐散下沉，不利于冷暖锋的形成，控制的地区多晴朗天气。
二、等压线图中气压场类型的判读等压线图中气压场的判读，可联系等高线图的判读方法。
在等压线图中，等压线闭合，数值中间低四周高，为低压中心（气旋），反之为高压中心（反气旋）。
等压线弯曲，并向气压数值减小方向弯曲，弯曲处的狭长区域称为高压脊，高压脊的等压线呈舌状向外伸出，曲率最大处转折点的连线是脊线，脊线与等压线垂直；等压线弯曲，并向气压数值增大方向弯曲，弯曲处的狭长区域称为低压槽，低压槽的等压线呈V字状向外伸展，V字状顶端的连线是槽线，槽线与等压线垂直。
浅析等压面图的判读方法与应用技巧
浅析等压面图的判读方法与应用技巧等压面图是一种用于描述大气变化的重要工具，它可以显示不同高度上空气的压力分布及风向风速等信息。
等压面图广泛应用于气象、航空、海洋等领域，因此掌握其判读方法与应用技巧对于相关领域的专业人士十分重要。
本文将浅析等压面图的判读方法与应用技巧。
一、等压线的特征与含义等压线是等压面图上最显著的标志，它指的是按照相同气压值连接起来的曲线。
等压线的特征与含义如下：1.等压线与高度等压线的高度取决于该压力层的大气厚度，通常比较低的层次厚度较小，等压线的间距较近，相反，高层的等压线间距较大。
2.等压线的间距等压线间距越接近，表示气压梯度越大，风速越快，风向也趋向于垂直吹过等压线。
等压线其实就是气压在地球表面和不同高度之间的等值线。
因此，等压线的形状可以反映气压场的变化。
一些常见的等压线形状及其含义如下：（1）西南向等压线：表示高压区。
这种情况下，风向趋向于从高压区吹向低压区。
（3）闭合等压线：表示风眼。
等压线围绕风眼分布，呈团块状，这种情况下风速较小而稳定。
二、等压线的判读方法等压线图是一种二维图形，观测者可以从中获取许多有关大气的信息。
判读等压线图需要注意以下几点：相邻等压线的间距越小，表示压力梯度越大，风速越快。
相反，如果相邻等压线间距较大，表示压力梯度较小，风速也较慢。
判断等压线的拓扑结构，也就是等压线的分布方式，有助于了解系统的发展状况，例如一个高压系统或低压系统等。
拓扑结构由一些线或点组成，如果等压线围绕一处聚集，那这就是一个高压中心。
相反，如果等压线向某个中心聚拢，那就是一个低压中心。
3.气压的变化判断等压线的气压变化是判断气象变化的有效方法之一。
当等压线环绕高压中心时，空气下沉并且压力升高。
反之，当等压线环绕低压中心时，空气上升并且压力变低。
因此，通过观察等压线的分布可以大体预测某一区域的天气。
三、应用技巧1.结合地形因素地形是影响气压分布的重要因素。
通过结合地形与等压面图可以预测某一地区的气流方向和压力分布。
高考一轮复习课件典图判读等压线图的判读
汇报人：XX 20XX-02-05
目 录
• 等压线图基本概念及作用 • 等压线图中基本要素识别 • 典型天气系统下等压线图分析 • 复杂场景下等压线图综合判读 • 高考真题回顾与解题思路分享 • 实战演练与自我评估
01
等压线图基本概念及作用
等压线图定义及表示方法系来自方法论，提高解题能力。THANKS
感谢观看
注意单位换算和数据处理
在涉及具体数值计算时，要注意单位换算和数据处理的准确性。
易错点提示及避免方法
避免对等压线图基本概念和性质的误解
如将等压线误认为等高线、将高压和低压混淆等。
避免对等压线图判读方法的错误应用
如将槽线误认为脊线、将风向判断错误等。
避免对天气系统类型和强度的误判
如将冷锋误认为暖锋、将强低压误认为弱低压等。
等压线图定义
等压线图是用来表示在一定时间 内，某水平面上气压相等各点的 连线图，是气象学中分析和预报 天气的重要工具。
表示方法
等压线图通常用闭合曲线表示， 不同等值线之间用不同颜色或不 同疏密程度的线条加以区分，同 时标注出各等值线的气压值。
气象预报与实际应用场景
气象预报
气象部门通过分析等压线图的形态、 分布、移动和变化，可以预测未来天 气的变化趋势，为公众提供准确的气 象预报服务。
高空急流与天气系统关系
高空急流的存在会使得等压线在垂直 方向上出现弯曲，进而影响天气系统 的移动和发展。
气旋与反气旋相互作用
气旋和反气旋相互作用时，等压线会 呈现出闭合状态，且中心气压值最低 或最高，对周围天气系统产生明显影 响。
地形对局地小气候和等压线影响
山地与盆地
山地和盆地的地形会使得等压线 在水平方向上出现弯曲，形成独 特的气压场，进而影响局地小气
等压线图判读
等压线图的判读重点空间气压值相等的各点所组成的面就是等压面。
不同海拔高度上，越向高空，气压值越低：同一高度上各地的气压不等，等压面就象山丘一样起伏不平，气压比四周高的地方，等压面上凸，而且气压愈高的地方等压面上凸的愈厉害；气压低的地方，等压面下凹，而且气压愈低，等压面下凹的愈厉害。
(2) 根据等压线(面)的弯曲状况确定下垫面的冷热：在近地面附近气温低的地方气压高，气温高的地方气压低。
据此可反推由热力原因形成的气压场中的气温高低（不能用于动力原因的气压场）。
和等面图上所反映出来的气压场型式也是多种多样的。
可概括出如图中的5种基本型式。
(1)低气压(简称低压)：等压线闭合，中心气压低，向外逐渐增高。
空间等压面向下凹，形如盆地。
(2)高气压(简称高压)：等压线闭合，中心气压高，向外逐渐减低。
空间等压面向上凸形状，形似山丘。
(3)低压槽(简称槽)：是低压向外伸出的狭长部分，或一组未闭合的等压线向气压较高的方突出的部分。
在槽中，各等压线弯曲最大处的连线叫槽线。
气压沿槽线最低，向两边递增。
槽附近的空间等压面类似山谷(4)高压脊(简称脊)：是高压向外伸出的狭长部分，或一组未闭合的等压线向气压较低的方突出的部分。
在脊中，各等压线弯曲最大处的连线叫脊线。
气压沿脊线最高，向两边递减。
脊附近的空间等压面，类似山脊。
(5)鞍形气压区(简称鞍部)：是两个低压与两个高压交错组成的中间区域，其附近空间等压面形如马鞍。
不同的气压系统天气情况不同：低气压区和低压槽，由于气流的辐合上升，容易造成云和降水；高压区和高压脊，由于空气下沉辐散，一般天气晴好。
鞍部：阴沉，不稳定。
二、判读要点1.判断风向（1）做水平气压梯度力：垂直等压线，由高压指向低压。
（2）根据半球确定偏转方向：北半球向右偏，南半球向左偏。
（3）根据高度确定受力情况：①高空(1500米以上)一一风向与等压线平行（风受两个力，无摩擦力）②近地面——风向与等压线斜交(风受三个力，且摩擦力越大，斜交夹角越大)。
等压线图判读
等压线图的判读重点空间气压值相等的各点所组成的面就是等压面。
不同海拔高度上，越向高空，气压值越低：同一高度上各地的气压不等，等压面就象山丘一样起伏不平，气压比四周高的地方，等压面上凸，而且气压愈高的地方等压面上凸的愈厉害；气压低的地方，等压面下凹，而且气压愈低，等压面下凹的愈厉害。
(2) 根据等压线(面)的弯曲状况确定下垫面的冷热：在近地面附近气温低的地方气压高，气温高的地方气压低。
据此可反推由热力原因形成的气压场中的气温高低（不能用于动力原因的气压场）。
二、判读要点1.判断风向（1）做水平气压梯度力：垂直等压线，由高压指向低压。
（2）根据半球确定偏转方向：北半球向右偏，南半球向左偏。
（3）根据高度确定受力情况：①高空(1500米以上)一一风向与等压线平行（风受两个力，无摩擦力）②近地面——风向与等压线斜交(风受三个力，且摩擦力越大，斜交夹角越大)。
结论：地转偏向力只改变风向不改变风速、摩擦力既影响风速又影响风向。
2.判断风力大小原理：计算水平气压梯度力，该力越大，风力越大；反之风越小。
①同一图中：等压线密集处→气压差大→水平气压梯度力大→风力大。
②不同图中：可计算水平气压梯度=两点气压差/（两点图上距离÷比例尺）。
结论：风力大小与气压差成正比；风力大小与比例尺成正比。
3.根据海陆气压中心判断南北半球的季节（月份）北半球7月，南半球1月（夏季）大陆内部有低压中心，海洋中有高压中心（切割副高）。
南半球7月，北半球1月（冬季）大陆内部有高压中心，海洋中有低压中心。
4.根据近地面等压线判断天气系统（1）封闭等压线：高压中心→反气旋→水平气流由内向外，中心气流下沉→晴朗天气。
①北半球顺时针，东部吹偏北风，西部吹偏南风；南半球反之。
②等压线向外凸出部分为高压脊。
③实例：我国秋季秋高气爽；冬季我国位于亚洲高压的东部吹偏北风。
（2）封闭等压线：和等面图上所反映出来的气压场型式也是多种多样的。
可概括出如图中的5种基本型式。
高中地理第3章大气的运动微专题等压线图的判读新人教版选择性必修1
[解析] 第6题，水平气压梯度力是由高压指向低压，据图中的等压 线分布可知甲地的水平气压梯度力方向是由北指向南，而北半球地转偏 向力右偏，从而形成东北风，A正确，B、C、D错误。故选A。第7题， 沙尘暴形成的动力条件是大风，从图中看出，乙地位于冷锋锋后，等压 线密集，风力较大，因此最易发生沙尘暴，B正确；甲地位于高压中心 附近，受高压影响大，风力较小，A错误；丙和丁两地在锋前位置，等 压线较为稀疏，风力较小，排除C、D选项。故选B。第8题，图中丁地 位于冷锋锋前，锋面过境时，气温下降，A错误；锋面过境时以阴天为 主，可能出现降水，天气并不是转晴，B错误；锋后的冷气团势力强(图 中锋后等压线密集)，锋面过境时冷气团会影响丁地，出现降温，且风力 增强，C正确，D错误。故选C。
在温度等其他因子相近的情况下，湿空气比干空气密度小，当干空 气向湿空气移动时，会将湿空气强迫抬升，形成类似冷锋的天气过程。 这类锋线过境会出现湿度的显著下降(温度不会明显下降)，因此称为“干 线”。下图示意某区域近地面天气图。据此完成3～5题。
3．图示区域的天气系统是( B )
A．北半球的气旋
B．北半球的反气旋
②确定南北半球，画出偏转方向。 “高压”和“低压”是针对同一水平面上的气压差异而言的。
(2)判断气压场 ①高气压中心：中心气压高，周围气压低，如A处。 ②低气压中心：中心气压低，周围气压高，如B处。 ③高压脊：等压线由高压中心向外凸出的部分，如C处。 ④低压槽：等压线由低压中心向外凸出的部分，如D处。
微专题 等压线图的判读
1．等压线图的判读要领
高(低) 值区
①等压线数值内大外小为高压中心，高压区气流下沉，天 气晴朗；②等压线数值内小外大为低压中心，低压区气流 上升，多阴雨天气
等压面图和等压线图的判读
高
高
低
鞍
低
脊
脊
槽 鞍
槽
高
低
2
等压线图的判读
1、气压系统的判读 高压中心、低压中心 高压脊、低压槽 鞍形气压场
2、判断风向（风向的画法）
3、判断风力大小 （1）同一副等压线图上，等压线越密集，水平气压梯度 力越大，风力越大，反之风力越 （2）不同图中，若比例尺相同，相邻两条等压线数值差 越大，风力越大，反之风力越小。 （3）不同图中，若比例尺不同，相邻两条等压线数值差 相等，则比例尺越大，风力越大，反之风力越小。
11
6
7
戊图
己图
庚图
北半球
辛图
南半球 8
5、根据海平面气压分布判断季节 ⑴大陆内部有低气压
夏季——北半球7月、南半球1月
9
5、根据海平面气压分布判断季节 ⑵大陆内部有高气压
冬季——北半球1月、南半球7月
10
6、根据闭合等压线判断天气状况 低气压中心和低压槽附近→阴雨天气 高气压中心和高压脊附近→晴朗天气
等压面图的判读
1、对于同一地点而言，气压随高度的增加而递减
2、高压和低压都是针对同一水平面上的气压差异而言
3、等压面凸起的地方为高压区，下凹的地方为低压区
4、同一地区垂直方向上，近地面和高空的气压类型相反
5、判读出天气状况和日较差大小，下垫面的性质
· 6、画出环流模式
·
C
D
B·
A·
1
等压线是在同一水平面上气压相等的点的连线。等压线 实际上是等压面和等高面的交线，所以等压线图表示在 同一高度上气压水平分布的状况。“高压”和“低压” 是针对同一水平面上的气压差异而言的。
3
等压线图的判读技巧
一、判读技巧影响气压的基本要素有海拔、温度、空气运动等；从高度来看，同一地点，气压总是随高度的增加而递减，高空的气压总是低于近地面的气压；从气温来看，同一高度，气温越高的地方，气压越低；从空气运动状况来看，气流上升处，气压低，反之气压高。
1、判断气压类型凡闭合等压线中心气压高于四周气压的区域为高气压；凡闭合等压线中心气压低于四周气压的区域为低气压。
由高气压向外延伸出来的狭长区域为高压脊，脊的最弯曲部分的连线称为脊线；由低气压向外延伸出来的狭长区域为低压槽，槽的最弯曲部分的连线称为槽线。
两个高压脊之间和两个低压槽之间的部位称为鞍部。
2、判断季节变化根据海陆热力性质的差异，同一纬度地区，夏季大陆比海洋热，大陆形成热低压；冬季大陆形成冷高压。
因此，大陆出现高压中心或海洋出现低压中心为冬季，反之为夏季。
3、判断风力大小同一等压线图中，等压线越密集，单位距离内气压差异越大，水平气压梯度力越大，风越大。
不同等压线图中，则比较相邻两条等压线差值的大小，比较比例尺的大小。
若比例尺相同，则等压差越大的地方风力越大；若比例尺不同而等压差相同，则比例尺大的图所示风力越大。
4、判断某点风向做图分析法——先做出该点的水平气压梯度力（垂直于等压线，并且由高压指向低压，若等压线不规则，呈弯曲状态，则做与该点的切线方向垂直的线即为水平气压梯度力方向），然后再根据地转偏向力“南左北右”规律，在水平气压梯度力方向的基础上向右（北半球）或向左（南半球）做出偏向角度为35—45之间的风向，由此确定此点的风向。
5、判断天气状况低压中心气流辐合上升，低压槽易形成锋面，盛行上升气流，多阴雨天气。
同压中心与高压脊气流辐散下沉，不利于冷暖锋的形成，控制的地区多晴朗天气。
二、等压线图中气压场类型的判读等压线图中气压场的判读，可联系等高线图的判读方法。
在等压线图中，等压线闭合，数值中间低四周高，为低压中心（气旋），反之为高压中心（反气旋）。
等压线弯曲，并向气压数值减小方向弯曲，弯曲处的狭长区域称为高压脊，高压脊的等压线呈舌状向外伸出，曲率最大处转折点的连线是脊线，脊线与等压线垂直；等压线弯曲，并向气压数值增大方向弯曲，弯曲处的狭长区域称为低压槽，低压槽的等压线呈V字状向外伸展，V字状顶端的连线是槽线，槽线与等压线垂直。
等压线(面)图判读
课 堂 练 兵
湖南师大附中 2013 届高三月考 ) 下图是北半球 500 百帕等压面天气图。读图，回答(1)～(2)题。
(1)等压面上A点的风向应是(
D)
C
D．西北风
A．东北风 B．东南风 C．西南风
(2)这种情况下决定风向的力应是( ) A．水平气压梯度力和摩擦力的平衡力 B．水平气压梯度力、地转偏向力和摩擦力的平衡力 C．水平气压梯度力和地转偏向力的平衡力 D．地转偏向力和摩擦力的平衡力
图4为甲地所在区域某时刻高空两个等压面P1和P2的空间分布示 意图，图中甲、乙两地经度相同。完成8-10题：
8、此时甲地近地面的风向为 B A、东南风 B、西南风 C、东北风 D、西北风 9、此后，来自乙地的气团使甲地的天 气发生明显变化。造成此次天气变化的天 气系统是 C A、气旋 B、反气旋 C、冷锋 D、暖锋 10、若该日甲、乙两地同时日出，则甲地 该日 D A、正午太阳高度达一年中最大 B、为冬至日 C、日落时区时为18时 D、昼夜等长
（4）判断风力（风速）大小 （5）判断季节
考虑等压线的疏密
夏季（北半球7月、南半球1月）：大陆内部一般为低压； 冬季（北半球1月、南半球7月）：大陆内部一般为高压；
（6）判断天气状况
a、由高纬吹向低纬的风------寒冷干燥 b、由低纬吹向高纬的风------温暖湿润 c、低气压过境时，多阴雨天气；高气压过境时多晴朗天气。 d、低压中心和低压槽控制多阴雨天气，高压中心和高压脊 控制多晴朗天气
（2）判断风向
判定风向规律：先明确高低气压；其次确定气压梯 度力的方向；最后根据南、北半球画出偏向风。
画风向分两个步骤：
1、首先画出该点的水 平气压梯度力：先画出过该 点的切线并作垂直于切线的 虚线箭头（由高压指向低压， A 但并一定指向低压中心）， C 表示水平气压梯度力的方向 （如图中的AB）。 B
高三地理专题二：等压线图的判读与应用
[例1]
高考示例
2.M等压线以内的气 1.压M处数的值气可压能数为值可 ①能大为于1020 ② ③ABC...大 小111000于于21101177、00..11551770、、1..551210.502105 ④D.小10于1150、151012.5 ⑤小于 1012.5 A. ① ④ B. ② ④ C. ③ ④ D. ① ⑤
A
，
B
，
C
。
（4） 此季节
我国东部盛行
风， 气候特点为
。
C
A
B
一月 七月
亚欧大陆 北太平洋 气压中心 气压中心
东亚季 风风向
南亚季 风风向
亚洲高压 阿留申低压 西北季风 东北季风
印度低压 夏威夷高压 东南季风 西南季风
[例9]读东亚部分地区某时刻地面天气图（图中数字 单位为百帕）。读图回答（1）~（4）题：
，即将出现云雨 天气的是
。
暖锋云雨区主要在锋前，冷 锋云雨区主要在锋后，即降 水区主要在冷气团一侧。
FE EF
北半球某天气系统图
五、气压与气候
（1）气压带与气候类型
极地高气压带 副极地低气压带 副热带高压带 赤道低气压带
温带海洋性 气候
地中海气候
寒带冰原气候 寒带苔原气候 亚寒带针叶林气候
温带大陆性 气候
为
，B点的风向
为
。
（3）CD（虚线）表示
的是
线，EF （虚
Байду номын сангаас
线）表示的是
线。
（4）甲天气系统控
制下的天气特点
是
，乙天气系
统控制下的天气特点
是
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸高凹低
等压线图的判读
在地图上，把同一平面上同一时间气压值相同的各点 用曲线连起来，这条曲线就是等压线。
三、等压线图的判读
在地图上，把同一平面上同一时间气压值相同的各点 用曲线连起来，这条曲线就是等压线。
考 查 要 点
• • • • • •
判读气压场类型 判读气压高低 判读风向 判读风力大小 判读天气状况 判读季节
B
A
1012 1006 1000 998 1000 1002
C
1002 1005 1008
D
998 1000 1002
1︰100000
1︰100000
1︰500000
1︰500000 单位：百帕
ABCD四点风力大小顺序为：
（ A ＞ B ＞ C＞ D）
•5.判读天气状况
判读天气状况： 低压、低压槽控制为阴雨天气 高压、高压脊控制为晴朗天气
•2.判读气压高低
c
a
b
√
（01津晋卷）图是北半球部分地区某时刻地 面天气图。图中a、b、c三地气压P相比较： A．Pa＞Pb＞Pc B．Pa＜Pb＜Pa C．Pb＞Pc＞Pa D．Pb＜Pc＜Pa
•3.判读风向
图表示北半球中 纬地区11月某日等压 线分布(单位：百帕)。 据此完成下列要求： 在图中画出甲地的 风向。
阴雨 E 武汉
1020
合肥 福州 F 晴朗 1030 1035
长沙 南昌 1025
判断北京、首尔、武汉、福州近期的天气状况如何？
6.判读季节
1月海平面气压分布图
7月海平面气压分布图
判读季节： 夏季（北半球7月、南半球1月）大陆内部一般为低压 冬季（北半球1月、南半球7月）大陆内部一般为高压
根据右图判断季节是什么？
1000 1004 1008
B
1000 风向 1003 1006 单位：百帕
A图位于 北 半球 B图位于 南 半球
风向
1006 1008 1010
1006
风向
1008 1010
A
单位：百帕
B
A图位于: 北半球近地面 B图位于: 北半球高空
任一地点风向的画法： （1）画出过该点的切线，做垂直于切线的虚线，箭头由高压指 向低压，即水平气压梯度力； （2）确定南、北半球后，面向水平气压梯度力的方向右或向左 偏30°～45°角，画出实线箭头，即过该点的风向。
•4.判读风力大小
（A＞B＞C＞D） A、B、C、D四点风力大小顺序为： 1005 1007.5
•1.判读气压场类型
①等压线闭合，中心气压高于四周气压，叫高气压 等压线闭合，中心气压低于四周气压，叫低气压 ②由高气压向外延伸出来的狭长区域，叫做高压脊 由低气压向外延伸出来的狭长区域，叫做低压槽 ③相邻两个高压脊之间或低压槽之间的部位为鞍部
指出图中的高压、低压、高压脊、低压槽、鞍部
1020 1025 1015 1010
汉城 石家庄 东京 G 郑州 低 鞍部 1005 压 合肥 E 武汉槽 高 长沙 南昌 福州 F压 1035 1020 脊 1030 1025
A 高 高压 北京压 C 脊
低 D 1015 1010 压 槽 B 低压
图表示北半球中纬地区11月某日等压 线分布(单位：百帕)。据此完成下列要求： 用虚线在图上划出低压槽(或高压脊) 的位置。
1036 1032 1028
1020 1024
亚洲
太平洋
陆地高压，海洋低压→北半球冬季→ 1月
读下图,回答下列问题。
(图中所示等压面为近地面等压面)
(1)判断风向：风从________ 海洋 吹向________ 陆地 。
(2)从季节上看，这种风一般在_______ 夏 季出现。
三、等压线图的判读
1. 2. 3. 4. 5. 6. 判读气压场类型 判读气压高低 判读风向 判读风力大小 判读天气状况 判读季节
逆向判断
即根据风向来判断等压线数值的大小、 南北半球的判断、高低压系统、近地面或 高空风等。
a b
风向
c d e
图中等压线高低顺序为：
（a＜b＜c＜d＜e） 此图位于 北 半球
A
风向
辐合上升
ቤተ መጻሕፍቲ ባይዱ
辐散下沉
低
高
995.0 992.5 990.0
990.0 995.0 992.5
①
②
③
④
如上面所示四幅图中，所示范围内可能 有阴雨天气的是 A. ① B. ② C. ③ D.④
√
√
1020 1025 1015 1010 1005
晴朗 北京
石家庄 郑州
A
1015 1010
D
C G
B
汉城 阴雨 东京
997.5 1000.0
1002.5
A B
C
D
单位：百帕
判读风力大小： 等压线密集，风力大；等压线稀疏，风力小
A、B两点风力大小顺序为： （B＞ A ）
判读风力大小： 等压线密集，风力大；等压线稀疏，风力小 相邻两条等压线数值差越大，风力越大
C、D两点风力大小顺序为： （C＞ D ）
判读风力大小： 等压线密集，风力大；等压线稀疏，风力小 相邻两条等压线数值差越大，风力越大 比例尺越大，风力越大
知识回顾
1、从地面向高空，气压逐渐降低 2、同一水平面上，等压面向上凸为高压、向下凹为低压 3、近地面，气温低的地方气压高，气温高的地方气压低 4、同一水平面上，气流从高压流向低压
例1
C B
·
D A
·
1)请比较下列位置的气压高低：
A >D B >C
2)请比较下列位置的气压高低：
·
·
A >B C >D 3)请比较下列位置的气温高低： A <B 4)画出A、B两点间空气流动方向
