数字信号的频带传输

合集下载

模块六数字信号的频带传输课件

模块六数字信号的频带传输课件

电话网络
在电话网络中,采用脉冲编码调 制(PCM)等技术将模拟语音信 号转换为数字信号进行传输,提
高通话质量和网络效率。
有线电视网络
在有线电视网络中,采用数字调制 技术将数字视频信号转换为适合同 轴电缆或光纤传输的模拟信号,实 现高清电视节目的传输。
以太网
在以太网等局域网中,利用数字基 带传输技术将数字信号直接传输到 目的地,实现高速数据交换和文件 共享等功能。
光纤通信系统中的数字信号频带传输
波分复用技 术
在光纤通信系统中,采用波分复用(WDM)等技术将多个数字信 号调制到不同波长的光载波上进行传输,提高光纤的传输容量和利 用率。
光放大器
利用光放大器对光纤中传输的数字信号进行放大和补偿,延长光纤 的传输距离和提高信号质量。
光交换技术
在光网络中,采用光交换技术对数字信号进行路由选择和交换,实现 光层上的高速数据传输和灵活组网。
PSK调制原理
调制方式
相移键控(PSK)是一种数字调制方式,通过改变载波的相位来传递数字信息。
调制原理
在PSK调制中,二进制数字信号“0”和“1”分别对应载波的两种不同相位状态。当发送 “1”时,载波相位发生180度的变化;当发送“0”时,载波相位保持不变。
优缺点
PSK调制具有较高的频谱利用率和抗干扰能力,适用于高速率、远距离的数字通信系统。 此外,PSK调制还具有实现简单、成本低的优点。然而,PSK调制对相位噪声和频偏较为 敏感,因此需要采取一定的措施来减小这些影响。
80%
高速化
随着通信技术的不断发展,数字 信号的频带传输速度将不断提高, 满足日益增长的信息传输需求。
100%
宽带化
为了适应多媒体信息的传输需求, 频带宽度将不断拓展,实现更高 速率的信息传输。

第5章-数字信号的频带传输系统说课讲解

第5章-数字信号的频带传输系统说课讲解

第波5形章 数字信号频带传输系统
相对码与绝对码的关系:
an表示绝对码、 bn表示相对码
bn anbn1
第5章 数字信号频带传输系统
cos ct
开关电路
0° e2DPSK (t)
180°移 相
码 变 换 s(t)
bn anbn1
2DPSK信号产生原理图
第5章 数字信号频带传输系统
e2D PS K (t)
在二进制情况下,1对应于载波频率f1, 0对应于载波频率f2。
第5章 数字信号频带传输系统
2FSK信号在形式上如同两个不同频率交替发送的
2ASK信号相叠加,因此已调信号的时域表达式为:
e 2 F S K ( t) [ a n g ( t n T s ) ] c o s1 t [ a n g ( t n T s ) ] c o s2 t
(2) 2ASK信号的解调 方法有两种: 相干解调(同步检测法) 非相干解调(包络检波法)
第5章 数字信号频带传输系统
e2Ask(t)
sAM (t)
2ASK信号的非相干解

线性包络检波器
BPF
LED
LPF m0 (t)
AM信号的非相干解调
第5章 数字信号频带传输系统
a
b
e2Ask(t)
c
d
1
1
0
在2ASK中,载波幅度随着调制信号1和0的 取值而在两个状态之间变化。
第5章 数字信号频带传输系统
令二进制数字基带信号为:
s(t)
ang(tnT s),an1 0
概率为P 概率为1-P
n
则 e2ASK(t)s(t)cosct
为双边带调幅信号的时域表达式

高级通信原理第5章数字信号频带传输.ppt

高级通信原理第5章数字信号频带传输.ppt
器或者匹配滤波器解调器产生的向量 r r1, r2 ,rN 包含了
接收信号波形中所有的信息。本节将描述基于观测向量 r 的 最佳判决准则。
假定在连续信号间隔内的发送信号中不存在记忆。设计 一个信号检测器,它根据每个信号间隔中的观测向量
r r1, r2 ,rN 对该间隔内的发送信号作出判决,并使正确
➢ 最大相关度量准则
最佳AWGN接收机的实现形式
如果所有信 号具有相同 的能量?
注意:
1、要求先验等概; 2、与所有发送信号进行相 关,而不是基函数的相关。
例 5-1-3 研究二进制 PAM 信号,其中两个可能的信号
点为 s1 s2 b , b 表示为每比特能量。
先验概率 Ps1 p, P s2 1 p 。
1
N0 N
2
exp
N k 1
rk
smk N0
2
,
m 1,2,..M
ln p r sm
1 2
N
lnN0
1 N0
N
rk
k 1
smk 2
N
ln p r sm 最大,等价于“欧式距离 Dr,sm rk smk 2 ”最小。
k 1
距离度量:
N
N
N
D r,sm rn2 2 rnsmn sm2n
的 P(sm ) pr | sm 所对应的 sm ”作为判决输出,即
sˆ arg sm max P(sm ) pr | sm
“最小的错误概率”准则:选择“最大的 P(sm ) pr | sm 所对应
的 sm ”作为判决输出,即
sˆ arg sm max P(sm ) pr | sm
根据贝叶斯公式,后验概率
响应,当发送信号为 s1t 时匹配滤波器解调器的

通信原理第六章 数字信号的频带传输

通信原理第六章 数字信号的频带传输

通信原理ICommunication Theory安建伟北京科技大学通信工程系第六章 数字信号的频带传输6.1 引言 6.2 二进制数字信号正弦型载波调制 6.3 四相移相键控 6.4 M进制数字调制 6.5 恒包络连续相位调制第6章数字信号的频带传输6.1 引言1.数字信号的正弦型载波调制数字信号 d(t) 调制 频带信号 带通信道s ( t ) = A c o s ( 2 π ft + ϕ ) = F ( d ( t ))用数字基带信号去控制正弦型载波的某参量: ¾ 控制载波的幅度,称为振幅键控(ASK); ¾ 控制载波的频率,称为频率键控(FSK); ¾ 控制载波的相位,称为相位键控(PSK)。

3北京科技大学通信系第6章数字信号的频带传输2. 数字信号的分类 (1)二进制及M进制(M>2); (2)按是否满足叠加原理分类: 线性调制及非线性调制; (3)按已调符号约束关系分类 无记忆调制及有记忆调制。

4北京科技大学通信系第6章数字信号的频带传输6.2 二进制数字信号的正弦载波调制1. 二进制通断键控(OOK或2ASK) 2. 二进制移频键控(2FSK) 3. 二进制移相键控(2PSK或BPSK) 4. 2PSK的载波同步 5. 差分移相键控(DPSK)5北京科技大学通信系第6章数字信号的频带传输 (OOK) 6.2.1 二进制通断键控二进制通断键控(OOK: On-Off Keying) 又名二进制振幅键(2ASK),它是以单极性 不归零码序列来控制正弦载波的导通与关 闭。

即正弦载波的幅度随数字基带信号而 变化。

6北京科技大学通信系第6章数字信号的频带传输1. OOK信号的产生a) 模拟法n = −∞∑+∞a nδ ( t − nTb )b (t ) =a n = 0 或1脉冲成形 滤波器 冲激响应 g T ( t )n = −∞∑+∞a n g T ( t − nTb )sO O K (t ) A cos(2π f c t )b) 键控法载波 cosωct开关电路1 0KSOOK(t)b(t)7北京科技大学通信系第6章数字信号的频带传输¾时域表示b( t ) =n = −∞∑a∞ngT ( t − nTb )其中b(t)为单极性矩形不归零脉冲序列。

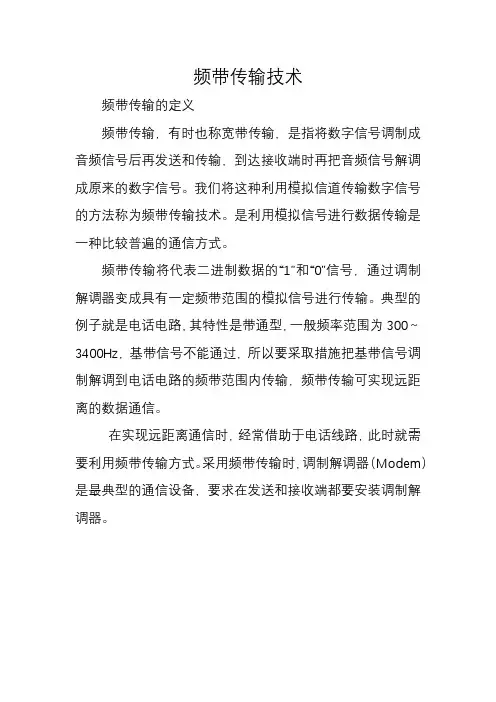

频带传输技术

频带传输技术

频带传输技术
频带传输的定义
频带传输,有时也称宽带传输,是指将数字信号调制成音频信号后再发送和传输,到达接收端时再把音频信号解调成原来的数字信号。

我们将这种利用模拟信道传输数字信号的方法称为频带传输技术。

是利用模拟信号进行数据传输是一种比较普遍的通信方式。

频带传输将代表二进制数据的“1”和“0”信号,通过调制解调器变成具有一定频带范围的模拟信号进行传输。

典型的例子就是电话电路,其特性是带通型,一般频率范围为300~3400Hz,基带信号不能通过,所以要采取措施把基带信号调制解调到电话电路的频带范围内传输,频带传输可实现远距离的数据通信。

在实现远距离通信时,经常借助于电话线路,此时就需要利用频带传输方式。

采用频带传输时,调制解调器 Modem)是最典型的通信设备,要求在发送和接收端都要安装调制解调器。

《数字频带传输系统》课件

《数字频带传输系统》课件

数字频带传输系统的软件实现技术
数字信号处理算法
包括调制解调、信道编码解码、同步算法等,这些算法通过编程实 现,是数字频带传输系统的软件基础。
实时操作系统
为了实现软件的实时性,需要采用实时操作系统(RTOS),它能 够提供多任务管理和任务调度等功能,保证软件的实时性和稳定性 。
软件测试与验证
为了保证软件的正确性和可靠性,需要进行软件测试和验证,包括单 元测试、集成测试和系统测试等。
降低误码率的方法
采用信道编码、差错控制编码等技术来降低误码率, 提高传输的可靠性。
数字频带传输系统的频谱效率分析
01
频谱效率定义
频谱效率是指在一定的带宽内传 输一定速率的数据所需的调制样 值数目。
02
频谱效率与调制方 式的关系
不同的调制方式具有不同的频谱 效率,例如QPSK的频谱效率较 低,而16QAM的频谱效率较高 。
信号的编码与解码
编码
将原始信息转换为二进制代码,以便在数字频带传输系统中传输。常见的编码方 式包括曼彻斯特编码和差分曼彻斯特编码。
解码
将经过编码的二进制代码还原为原始信息,以便在接收端显示或处理。解码过程 与编码过程相反。
信号的同步与去同步
同步
使发送端和接收端的时钟频率保持一致,以确保信号在传输 过程中不会出现失真或错位。同步通常通过提取时钟信号或 使用同步协议实现。
云计算与大数据
数字频带传输系统将为云计算和大数据提供稳定 、高效的数据传输服务,支持大规模数据处理和 分析。
数字频带传输系统的标准化与互通性
01
02
03
国际标准组织
数字频带传输系统将积极 参与国际标准组织的工作 ,推动数字频带传输技术 的标准化和互通性。

数字信号的频带传输

数字信号的频带传输

2、2ASK调制与解调
(a)
开关
载波 发生器
S
e(t)
s(t)
(b()a)
1 图 40-4 AS1K波形1产生器0 框图0
(1) 产生 二进制振幅键控信号的产生方
法(调制方法)有两种,如图4-4所示。 其中,图(a)采用模拟调制方式的 ASK调制方法。相乘器将数字基带信 号(单极性NRZ码)和高频载波相 乘,得到ASK信号;图(b)采用数 字键控方法,由数字基带信号去控制 一个开关电路。当出现1码时开关S闭 合,有高频载波输出;出现0码时开 关S断开,无高频载波输出。
相乘。我们知道二进制NRZ波形的频谱如书上P58图4-6(a)所 示,乘法器可以使信号的频谱搬移到载波的两边,因此可得到 ASK信号的频谱如图4-6(b)所示,从中可以得到一个重要的结 论:ASK信号的频带宽度是基带信号的2倍。
2020/1/4
常州信息职业技术学院 电子系 张立中
12
4.1.1 二进制振幅键控(2ASK)
力较差,它的功率利用率和频带利用率都不高,故在数字通信
中应用得不多,一般都是与具他种调制方式合用。
2020/1/4
常州信息职业技术学院 电子系 张立中
14
4.1.1 二进制振幅键控(2ASK)
书上P58例4-1:假设电话信道具有理想的带通特性,频率范 围为300-3400Hz,试问该信道在单向传输ASK信号时最大的传输 码率为多少?
2020/1/4
常州信息职业技术学院 电子系 张立中
6
4.1.1 二进制振幅键控(2ASK)
4.1.1 二进制振幅键控(2ASK)
4 1、信.号波形
图 4-3 所示是一个ASK
信号波形的例子。正弦载

数字信号的频带传输详解

数字信号的频带传输详解
为数字调幅,又称幅移键控,简写为ASK。
Amplitude Shift Keying
一、数字幅度调制
二进制幅移键控(2ASK) OOK
基本思想:利用数字基带信号键控载波幅度的变化,即传
送“1;φc),传送“0”信号 无载波输出。
以概率 P 发送“ 1”时 Acos(c t c ), 2 ASK信号波形:eOOK (t ) 0, 以概率1 P 发送“0”时
t
(c) s2 t cos 2t
1
t
2FSK实现方法(一)
相位连续的2FSK信号
压控振 荡器
21
2FSK实现方法(二)
22
相位连续性
23
三、数字调相
概念 —— 以基带数据信号控制载波的相位,称为数
字调相,又称相移键控,简写为PSK。
Phase Shift Keying
基本思想:
利用基带数字信号控制载波相位的变化来传输数字信息“1”和“0”
数字基带调制信号 以2ωc为载波频率 的高频信号
将此信号通过低通滤波器就可以滤除第二项,只输出第一项,从 而得到原调制信号。
二、数字调频
概念 —— 以基带数据信号控制载波的频率,称为数
字调频,又称频移键控,简写为FSK。 Frequency Shift Keying
二进制频移键控(2FSK)
基本原理
数字信号的频带传输
1
基带和频带传输模型
数字信号 码型生成器 数字信道 接收 滤波器 抽样判决器
噪声
数字基带传输模型
数字基带 信号 调 制 器 信道 接收 滤波器 解 调 器 抽 样 判 决 器
噪声
频带传输模型
2
基本概念

数字信号频带传输

数字信号频带传输

第17页/共47页
第5章 数字信号频带传输
5.3.4 相对相移键控2DPSK 的解调
由2DPSK信号的产生过程可以看出,2DPSK信号也可采用相干解调的方法恢复基带 信号。这时判决输出的是相对码,必须再经过差分解码把相对码序列变为绝对码序 列。如图5-16所示。
2DPSK信号还可采用相位比较法, 也叫差分相干解调法。这种方法不需 要恢复相干载波,通过比较前后码元 的载波相位来完成解调,其原理框图 及各点波形如图5-17所示。
数字信号的载波调制也有三种方式: 1)数字信号对载波振幅的调制即幅移键控(ASK); 2)数字信号对载波频率的调制即频移键控(FSK); 3)数字信号对载波相位的调制即相移键控(PSK)。
第3页/共47页
第5章 数字信号频带传输
5.1 二进制幅移键控ASK系统
幅移键控是研究数字调制的基础,记作ASK(Amplitude Shift Keying)。幅移键控是 数字信号幅度调制中的一种典型调制方式,就是用数字基带信号去控制载波的幅度 变化。
图5-16 2DPSK信号的相干解调
第18页/共47页
第5章 数字信号频带传输
a
b
c
d
0 01
01
01
01
e
图5-17 2DPSK信号的相位比较法解调
第19页/共47页
第5章 数字信号频带传输
5.4 多进制数字调制系统
通常把状态数大于2的信号称为多进制信号。将多进制数字信号(也可由基带二进 制信号变换而成)对载波进行调制,在接收端进行相反的变换,这种过程就叫多进 制数字调制与解调,或简称为多进制数字调制。
在实际通信系统中,为克服相位模糊对相干 解调的影响,最常用的办法是对调制器输入端 的数字基带信号进行差分编码后再进行绝对调 相,我们把这种调相称为相对调相。

数字通信原理第5章 数字信号传输

数字通信原理第5章  数字信号传输

这一信号传输速率与理想低通截止 频率的关系就是数字信号传输的一个重 要准则——奈奎斯特第一准则,简称奈 氏第一准则。
3.滚降低通传输网络
具有奇对称滚降特性的低通滤波器作 为图5-7所示的传输网络。 图5-12定性画出滚降低通的幅频特性。
图5-12 滚降低通的幅频特性
1 / 2) 只要滚降低通的幅频特性以 C( f c, 点呈奇对称滚降,则可满足无码间干扰的 条件(此时仍需满足符号速率= 2 f c )。
图5-1 二进制数字信号信号序列的基本波形
图5-3是几种随机二进制数字信号序 列的功率谱曲线(设“0”码和“1”码 出现的概率均为1/2)。
图5-3 二进制数字信号序列的功率谱
经分析得出,随机二进制数字信号 序列的功率谱包括连续谱和离散谱两个 部分(图中箭头表示离散谱分量,连续 曲线表示连续谱分量)。
图5-15
AMI码及功率谱
例如: 二进码序列:1 1 0 1 0 0 1 0 0 0 1 1 AMI码序列:+l-10 +1 0 0-1 0 0 0+1-1 AMI码符合要求,是CCITT建议采 用的传输码型之一。
但AMI码的缺点是二进码序列中的“0” 码变换后仍然是“0”码,如果原二进码序列 中连“0”码过多,AMI码中便会出现长连 “0”,这就不利于定时钟信息的提取。 为了克服这一缺点,引出了HDB3码。
信道是各种电缆,其传递函数是L(), n(t)为噪声干扰。
接收滤波器的传递函数为E( ), 其作用是限制带外噪声进入接收系统以 提高判决点的信噪比,另外还参与信号 的波形形成(形成判决点的波形)。
接收滤波器的输出端(称为抽样判决 点或简称判决点)波形用R(t)表示,其 频谱为R( )。

第四章 数字信号的频带传输

第四章  数字信号的频带传输
未调载波
1 单极性不归零码 0
1
1 0
已调载波s(t)
1 双极性不归零码 0
1
1
0
已调载波s(t)
3) 2ASK调制波功率谱
p (f) E单
A2 (f-fc) 8
pEQ(f)
fc-2fs fc-fs
fc fc+fs fc+2fs
fc-2fs fc-fs
fc fc+fs fc+2fs
3) 2ASK调制波功率谱
1000HZ及2000HZ。试求二进制数字信息为 1100101时,画出其对应 2FSK信号波形。 解:设2FSK的调制规则为:“1”对应载波频率为f1=2000HZ,“0”对应载 波频率为f2=1000HZ,则2FSK信号的时间波形为
4.2.3 二进制相移键控(2PSK)


1)概念:以基带数字信号控制载波的相位,使载波的相位随基带信号的 变化而变化。 2)相移键控信号的分类:绝对相移(2PSK)和相对相移(DPSK) 3)绝对相移(2PSK)的产生:
出s(t)/2 信号。 低通滤波器的截止频率取得与基带
数字信号的最高频率相等。 由于噪声影响及传输特
性的不理想,低通滤波器输出波形有失真,经抽样判
决、 整形后再生数字基带脉冲。
4) 2ASK信号的解调

相干解调与非相干解调的比较:
相干解调的缺点是接收端要产生一个与发射端同频同相
的载波,使接收设备复杂。包络检波无此要求,设备简单。
器取出含基带数字信息的低频信号,滤掉二倍频信号,抽样
判决器在抽样脉冲到来时对两个低频信号进行比较判决,即 可还原出基带数字信号。 与2ASK系统相仿,相干解调能提供较好的接收性能, 但是要求接收机提供具有准确频率和相应的相干参考电压, 这样增加了设备的复杂性。

通信原理第6章数字频带传输系统-简

通信原理第6章数字频带传输系统-简

影响因素
误码率受到多种因素的影 响,包括信噪比、信号功 率、信道特性等。
降低方法
为了降低误码率,可以采 用差错控制编码、信道优 化、提高信号功率等方法。
频带利用率
频带利用率
是指数字频带传输系统在单位频 带内的数据传输速率,是衡量数 字频带传输系统性能的重要指标
之一。
影响因素
频带利用率受到多种因素的影响, 包括信号调制方式、信道带宽、数 据传输速率等。
提高信号的抗干扰能力,减少信号失真和畸变,提高通信系统的性 能。
频谱效率优化
频谱效率优化
01
通过提高频谱利用效率和降低频谱占用率,实现通信系统的节
能和高效运行。
频谱效率优化方法
02
采用高效调制技术、频谱压缩技术、频谱共享技术等,提高频
谱利用效率。
频谱效率优化的优势
03
降低通信系统的能耗和成本,提高通信系统的容量和覆盖范围,
有线电视网络
移动通信网络
利用数字频带传输系统,实现高质量的视 频传输和交互式电视服务。
利用数字频带传输系统,实现手机、平板 电脑等移动终端的高速数据传输和语音通 话。
02
数字频带传输系统的基本 原理
数字信号的调制和解调
数字信号的调制
将数字信号转换为适合在信道中 传输的信号形式,常用的调制方 式有振幅键控、频率键控和相位 键控等。
数字信号的频谱特性
数字信号的频谱
数字信号的频谱由离散谱和连续谱两部分组成,离散谱对应于信号的频率分量, 连续谱对应于信号的过渡频率分量。
数字信号的功率谱密度
描述数字信号能量在各频率分量上的分布情况,是评估数字信号频带利用率的 重要参数。
03
数字频带传输系统的性能 指标

第五章 数字信号的频带传输

第五章 数字信号的频带传输
2
4、数字信号的载波调制的分类
(1)幅度键控(ASK) (Amplitude-Shift Keying) 用正弦波的幅度来传递信号。 (2)频移键控(FSK) ( Frequency-Shift Keying )
用正弦波的频率来传递信号。 (3)相移键控(PSK) ( Phase-Shift Keying ) 用正弦波的相位来传递信号。 也可分为: (1)线性调制(如ASK) (2)非线性调制(如FSK,PSK)
1
0
1
1
0
y(t )
1
0
1
1
0
cos ( ct )
cos ct
载波
z(t ) x(t )
cp
输出
正常工作波形图
反向工作波形图
29
结论:在2PSK中存在“倒π”现象或“反相工作”现 象 ,所谓“倒π”现象是指当本地载波相位不确定 性造成解调后的数字信号可能极性完全相反,形成 “1”和“0”的倒置的现象。
开关电路 K
s2 FSK (t )
载波
~f2
s(t)
17
三、解调方法
2FSK信号常用的解调方法有包络检波 法和相干检测法、过零点检测法等。 1、包络检波法
输入 带通滤 波器(f1) 包络 检波器 抽样 判决器 带通滤 波器(f2) 包络 检波器 输出
18
1
0
0
1
1
0
s2 FSK (t )
f1
带通滤波器f1
低通 滤波器
抽样 判决器
数据输出
非相干(差分)解调器框图
37
a
b
c
d
e
0
1
1
1

通信原理第8章数字信号的频带传输

通信原理第8章数字信号的频带传输

分布的。发“1”、发“0”码时x(t)
f1(x) f0(x)
1
2π n
exp[
( x A)2
2
2 n
]
1
2π n
exp
x2
2
2 n
2ASK信号相干解调时概率分布曲线
当P(0)=P(1)=1/2 时,判决门限电平为A/2, 相干检测时
2ASK系统的误码率为
Pe P(1)P(0 /1) P(0)P(1/ 0)
Po ( f
)
1 16
[
(
f
fc) (
f
fc )]
1 16
Tb
[Sinc2Tb
(
f
fc ) Sinc2Tb ( f
fc )]
由此画出2ASK信号功率谱示意图。
2ASK信号的功率谱
由图
(1) 因为2ASK信号的功率谱密度Po(f)是相应的单极性数字 基带信号功率谱密度Ps(f)形状不变地平移至±fc处形成的,所 以2ASK信号的功率谱密度由连续谱和离散谱两部分组成。 它 的连续谱取决于数字基带信号基本脉冲的频谱G(f);它的离散 谱是位于±fc处一对频域冲击函数,这意味着2ASK信号中存 在着可作载频同步的载波频率fc的成分。
8.1 引 言
由于数字基带信号往往具有丰富的低频成分,而实际的通信信 道又具有带通特性,因此,必须用数字信号来调制某一较高频 率的载波,使已调信号能通过带限信道传输。
用基带数字信号控制高频载波,把基带数字信号变换为频带数 字信号的过程称为数字调制。
已调信号通过信道传输到接收端,在接收端通过解调器把频带 数字信号还原成数字基带信号,这种数字信号的反变换称为数 字解调。
ct

第6章数字信号的频带传输

第6章数字信号的频带传输

第6章数字信号的频带传输教学目的:1、掌握2ASK、2FSK的原理、实现方法及解调方法。

2、掌握2PSK、2DPSK的原理、实现方法及解调方法。

3、理解2ASK、2FSK、2PSK和2DPSK信号的频谱图。

4、2PSK和2DPSK的相互转换关系及相对码与绝对码的关系。

教学重难点:1、2ASK、2FSK、2PSK和2DPSK的原理,实现方法与解调方法。

2、2ASK、2FSK、2PSK和2DPSK的频谱图。

3、2PSK和2DPSK的相互转换关系及相对码与绝对码的关系。

课时安排:2节教学方式:讲授教学过程:引言:大多数用于通信的传输媒质,其适合于传输的速率窗口不在基带,而在高频的某个频段,因此必须将数字基带信号经过调制后才能进行可靠传输。

为了实现数字信号的频带传输,必须用数字信号对载波进行调制。

传输数字信号有三种基本的调制方式,即振幅键控(ASK)、频移键控(FSK) 和相移键控(PSK) 。

6.1 二进制数字调制与解调原理6.1.1 二进制振幅键控调制(2ASK)1、2ASK的时域表达式及波形(1)表达式:(2)信号波形:2、2ASK信号的产生与解调(1)产生方法一:相乘电路法方法二:键控法:(2)解调方法一:非相干解调法(包络检波法)方法二:相干解调法(同步检波法)3、频谱特性2ASK信号的功率谱的特点:2ASK信号的功率谱由连续谱和离散谱两部分组成2ASK信号的带宽是基带脉冲波形带宽的两倍6.1.2 二进制频移键控调制(2FSK)定义:当传送“1”码时送出一个频率,传送“0”码时送出另一个频率,称为二元移频键控(2FSK)。

1、2FSK的时域表达式及波形(1)表达式:t t s t t s t S FSK 212cos )(cos )()(ωω+=(2)波形2FSK 信号波形可看作两个2ASK 信号波形的合成。

下图是相位连续的2FSK 信号波形。

2、2FSK 信号的产生与解调 (1)产生方法一:用一个矩形脉冲序列对一个载波进行调频。

数字通信技术26---数字信号频带传输的基本理论

数字通信技术26---数字信号频带传输的基本理论

数字信号频带传输的基本理论教学目标1. 知识目标理解:典型数字调制信号的波形与特点,能画出这些信号的波形。

(A 类)了解:频带传输系统的组成。

2. 能力目标通过学习提高学生分析问题和解决问题的能力,开发学生的逻辑思维能力.提高灵活运用能力,培养学生学习比较、归纳、举一反三等思想方法。

3. 情感目标通过教学活动,使学生体验学习的成功与快乐,培养学生及时协作解决问题的责任心,激发学生的学习热情。

教学重点与难点重点:典型数字调制信号的波形与特点;难点:基本原理框图教法:分层教学法教学过程:(一)复习提问:1、数字通信系统模型?2、调制的作用?(二)探索研究:1、频带传输系统组成原始数字序列经基带信号形成器后变换成适合于传输的基带信号。

然后送到键控器来控制射频载波的振幅、频率或相位,形成数字调制信号后送至信道。

在信道中传输的还有各种干扰。

接收滤波器把淹没在干扰和噪声中的有用信号提取出来,并经过相应的解调器,还原出数字基带信号。

以上就是数字信号在基带传输系统中传输的过程。

图5.1频带传输系统的组成方框图2、数字调制的三种基本形式是振幅键控(ASK)、频移键控(FSK)和相移键控(PSK)。

图5.22ASK、2FSK、2PSK 调制方框图及输出波形(三)知识小结:1.数字调制。

2.三种基本的键控的方法:振幅键控(ASK),频移键控(FSK)、相移键控(PSK)。

(四)布置作业:作业:1.试简述频带传输系统组成框图中各方框的功能。

2.设数字信号为:010110010,试画出2ASK、2FSK、2PSK的信号波形。

《数字频带传输技术》课件

《数字频带传输技术》课件
数字频带传输技术通过将数字信号转化为模拟信号并传输,相比于模拟信号传输具有更广泛的传 输范围和更娱乐和工业领域具有广泛的应用,为人们的 生活和工作带来了便利和效率的提升。
数字频带传输技术的优势
抗干扰能力
数字频带传输技术能够 有效抵御来自外界的干 扰信号,确保传输的稳 定性和可靠性。
网络建设成本高
数字频带传输技术的应用可能需要进行网络基础设施的升级和建设,造成一定的成本投入。
传输延迟较大
由于数字信号的处理和传输过程,数字频带传输技术可能存在一定的传输延迟。
数字频带传输技术的发展趋势
1
多信道传输
将多个信道同时用于传输,实现更高效的数据传递和处理。
2
自适应调制技术
根据传输环境的变化,自动调整传输参数,提供更稳定和可靠的传输质量。
3
更高的传输速率
随着技术的不断进步,数字频带传输技术将能够实现更快速的数据传输,满足人 们对高速数据的需求。
结论
通过本课件,我们了解了数字频带传输技术的特点和应用,并展望了它未来的发展。数字频带传 输技术将继续推动数字化时代的发展和进步。
《数字频带传输技术》 PPT课件
数字频带传输技术是一种用于数字信号传输的先进技术。本课件将介绍该技 术的定义、特点以及应用领域,以及它的优势、局限性和未来发展趋势。
什么是数字频带传输技术?
数字频带传输技术是一种用于传输数字信号的技术,它具有高效、稳定和抗 干扰能力强等特点。
数字频带传输技术的原理
传输距离
数字频带传输技术能够 实现远距离传输,使得 信息能够覆盖更广泛的 范围。
传输速度
相比于传统的模拟信号 传输技术,数字频带传 输技术具有更高的传输 速度,能够实现更快速 的数据传输。
