氮化物宽禁带半导体—第三代半导体技术
对于第三代半导体氮化镓,你知道多少？
对于第三代半导体氮化镣，你知道多少？目录1 .氮化钱简介 (1)2 .什么是高电子迁移率晶体管 (1)3 .硅基晶体管与电子时代的到来 (2)4 .氮化线半导体的快速发展 (2)5 .氮化铁器件的工作原理 (3)1 .氮化钱简介氮化铉(GaN)是一种非常坚硬且机械性能非常稳定的宽禁带半导体材料。
由于具有更高的击穿强度、更快的开关速度、更高的热导率和更低的导通电阻,GaN基功率器件明显优于硅基器件。
GaN晶体可以在各种衬底上生长，包括蓝宝石、碳化硅(SiC)和硅(Si)。
在硅上生长氮化钱外延层，可以利用现有的硅制造基础设施，消除了对高成本的特定生产设施的需要，并以低成本使用大直径硅芯片。
氮化钱用于制造半导体功率器件，也可用于制造射频元件和发光二极管(1ED)o KeePTOPS的氮化钱技术显示其可在功率转换、射频和模拟应用中取代硅基半导体技术。
2 .什么是高电子迁移率晶体管使用二维电子气(2DEG),由两种不同带隙材料之间的结组成。
与同等的基于硅的解决方案相比，GaN基HEMT的开关速度更快，具有更高的热导率和更低的导通电阻，允许GaN晶体管和集成电路用于电路，以提高效率、缩小尺寸并降低各种电源转换系统的成本。
一百多年前，在电子时代的黎明，电源设计工程师努力寻找理想的开关，一种能够实现快速、高效功率转换的开关，将原始电能转换成可控的、有用的流动电子。
首先是真空管技术。
而且，由于其产生大量热量而导致的能量效率较低，而且体积大、成本高,限制了它的应用。
然后在20世纪50年代，晶体管被广泛使用。
它的小体积和高效率使它成为工业界的“圣杯”，它迅速取代了真空管，同时推动了巨大的、全新的市场发展，这是真空管技术所不能实现的。
3 .硅基晶体管与电子时代的到来硅很快成为制造半导体晶体管的首选材料。
这不仅是因为其固有的优越的电气特性，而且还因为它的生产成本比真空管。
此后，在20世纪70年代和80年代，硅基晶体管和随后的集成电路发展迅速。

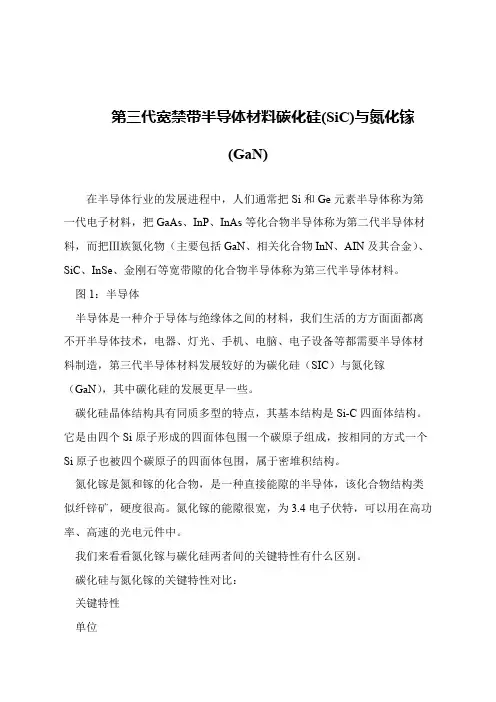

【精品文章】第三代宽禁带半导体材料碳化硅(SiC)与氮化镓(GaN)
第三代宽禁带半导体材料碳化硅(SiC)与氮化镓
(GaN)
在半导体行业的发展进程中，人们通常把Si和Ge元素半导体称为第一代电子材料，把GaAs、InP、InAs等化合物半导体称为第二代半导体材料，而把Ⅲ族氮化物（主要包括GaN、相关化合物InN、AIN及其合金）、SiC、InSe、金刚石等宽带隙的化合物半导体称为第三代半导体材料。
图1：半导体
半导体是一种介于导体与绝缘体之间的材料，我们生活的方方面面都离不开半导体技术，电器、灯光、手机、电脑、电子设备等都需要半导体材料制造，第三代半导体材料发展较好的为碳化硅（SIC）与氮化镓（GaN），其中碳化硅的发展更早一些。
碳化硅晶体结构具有同质多型的特点，其基本结构是Si-C四面体结构。
它是由四个Si原子形成的四面体包围一个碳原子组成，按相同的方式一个Si原子也被四个碳原子的四面体包围，属于密堆积结构。
氮化镓是氮和镓的化合物，是一种直接能隙的半导体，该化合物结构类似纤锌矿，硬度很高。
氮化镓的能隙很宽，为3.4电子伏特，可以用在高功率、高速的光电元件中。
我们来看看氮化镓与碳化硅两者间的关键特性有什么区别。
碳化硅与氮化镓的关键特性对比：
关键特性
单位。
北大教授《宽禁带半导体》报告
6 Band gap energy (eV) 5 4 3 2 1 1.8
InN GaN ZnO AlP GaP
GaAs InP
2.0
2.2 2.4 2.6 2.8 Bond length (Å)
3.0
Group III-nitrides: covering the wavelength region from UV to IR
LD: 400-410nm
ΔEC ~2eV
Nichia
LED-Generated indoor/outdoor lighting, LD-Underwater communications, High-resolution printings, High density data storage, Full-color film printers, Projection television Photodetector, Air pollution detection, Biomedical Uses, etc.
High electron drift velocity, high breakdown voltage, high sheet carrier density without doping
颜色与波长
400
波长nm λ=460nm=0.46μm; Eg=1.24/0.46=2.7eV; X=2.1eV
Physical Properties of Typical Semiconductors for High Power Electronic Devices
Material Si GaAs GaN 4HSiC 6HSiC
Eg
(eV) 1.10 1.40 3.39 3.26 3.00
第三代半导体概念
第三代半导体概念•一、背景简介•半导体材料是半导体产业链上游中的重要组成部分，在集成电路、分立器件等半导体产品生产制造中起到关键性的作用。
目前全球的半导体产业游正向中国大陆转移，中国晶圆厂扩产的步伐已逐渐加快。
伴随着国内晶圆厂的投产，将产生更多半导体材料的需求，市场需求空间被打开。
•第三代半导体材料是以碳化硅（Sic）、氮化掠（Gal）、氧化锌（zo）、金刚石、氮化铝（AIN）为代表的宽禁带半导体材料，目前碳化硅（sic）和氮化綜（Gal）是主流，具有高击穿电场、高饱和电子速度、高热导率、高电子密度、高迁移率、可承受大功率等特点。
•三代半导体材料比较：••第三代半导体材料具有抗高温、高功率、高压、高频以及高辐射等特性，相比s基半导体可以降低50%以上的能量损失，同时使装备体积减小75%人上。
•第三代半导体属于后摩尔定律概念，制程和设备要求相对不高，难点在于第三代半导体材料的制备，同时在设计上要有优势。
由于制造设备、制造工艺以及成本的劣势，多年来第三代半导体材料只是在小范围内应用，无法挑战si基半导体的统治地位。
•二、产业链情况•半导体材料是产业链上游环节中非常重要的一环，主要分为基体材料、晶圆制造材料、封装材料和关键元器件材料。
半导体行业经过近六十年的发展，半导体材料经历了三次明显的换代和发展。
相比于第一、二代半导体，第三代半导体基体材料具有更高的禁带宽度、高击穿电压、电导率和热导率，在高温、高压、高功率和高频领域将替代前两代半导体材料。
•GaN侧重高频性能，广泛应用于基站、雷达、工业、消费电子领域。
预计到2022年，GaN器件的市场规模将超过25亿美元，年复合增长率为17%，5G基站以及快充两个领域复合增速较快，有望成为GaN市场快速增长的主要驱动力。
•（1）5G基站•GaN射频器件更能有效满足5G高功率、高通信频段的要求，未来5G基站GaN将逐步取代LDMOS市场空间，基于GaN工艺的基站占比将由50%增至58%，带来大量GaN需求。
第3代半导体产业发展概况
第3代半导体产业发展概况作者：于灏蔡永香卜雨洲，等来源：《新材料产业》 2014年第3期文/于灏蔡永香卜雨洲谢潜思北京新材料发展中心第3代半导体是指以氮化镓（GaN）、碳化硅（SiC）、金刚石、氧化锌（ZnO）为代表的宽禁带半导体材料，各类半导体材料的带隙能比较见表1。
与传统的第1代、第2代半导体材料硅（Si）和砷化镓（GaAs）相比，第3代半导体具有禁带宽度大、击穿电场高、热导率大、电子饱和漂移速度高、介电常数小等独特的性能，使其在光电器件、电力电子、射频微波器件、激光器和探测器件等方面展现出巨大的潜力，是世界各国半导体研究领域的热点。
一、主要应用领域的发展概况目前，第3代半导体材料正在引起清洁能源和新一代电子信息技术的革命，无论是照明、家用电器、消费电子设备、新能源汽车、智能电网、还是军工用品，都对这种高性能的半导体材料有着极大的需求。
根据第3代半导体的发展情况，其主要应用为半导体照明、电力电子器件、激光器和探测器、以及其他4个领域，每个领域产业成熟度各不相同（见图1）。
1.半导体照明在4个应用领域中，半导体照明行业发展最为迅速，已形成百亿美元的产业规模。
半导体照明所使用的材料体系主要分为3种：蓝宝石基GaN、SiC基GaN、Si基GaN，每种材料体系的产品都对应不同的应用。
其中，蓝宝石基GaN是最常用的，也是最为成熟的材料体系，大部分LED照明都是通过这种材料体系制造的。
SiC基GaN制造成本较高，但由于散热较好，非常适合制造低能耗、大功率照明器件。
Si基GaN是3种材料体系中制造成本最低的，适用于低成本显示。
2.电力电子器件在电力电子领域，宽禁带半导体的应用刚刚起步，市场规模仅为几亿美元。
其应用主要集中在军事尖端装备领域，正逐步向民用领域拓展。
微波器件方面，GaN高频大功率微波器件已开始用于军用雷达、智能武器和通信系统等方面。
在未来，GaN微波器件有望用于4G～5G移动通讯基站等民用领域。
宽禁带半导体光电材料研究进展
宽禁带半导体光电材料的研究及其应用宽禁带半导体材料(Eg大于或等于3.2ev)被称为第三代半导体材料。
主要包括金刚石、SiC、GaN等。
和第一代、第二代半导体材料相比,第三代半导体材料具有禁带宽度大,电子漂移饱和速度高、介电常数小、导电性能好,具有更高的击穿电场、更高的抗辐射能力的特点,其本身具有的优越性质及其在微波功率器件领域应用中潜在的巨大前景,非常适用于制作抗辐射、高频、大功率和高密度集成的电子器件。
以氮化镓(GaN)为代表的Ⅲ族氮化物作为第三代半导体材料,是一种良好的直接宽隙半导体光电材料,其室温禁带宽度为3.4eV,它可以实现从红外到紫外全可见光范围的光辐射。
近年来已相继制造出了蓝、绿色发光二极管和蓝色激光器等光电子器,这为实现红、黄、蓝三原色全光固体显示,制备大功率、耐高温、抗腐蚀器件,外空间紫外探测,雷达,光盘存储精细化、高密度,微波器件高速化等奠定了基础。
氮化镓和砷化镓同属III-V族半导体化合物,但氮化镓是III-V族半导体化合物中少有的宽禁带材料。
利用宽禁带这一特点制备的氮化镓激光器可以发出蓝色激光,其波长比砷化镓激光器发出的近红外波长的一半还要短,这样就可以大大降低激光束聚焦斑点的面积,从而提高光纪录的密度。
与目前常用的砷化镓激光器相比,它不仅可以将光盘纪录的信息量提高四倍以上,而且可以大大提高光信息的存取速度。
这一优点不仅在光纪录方面具有明显的实用价值,同时在光电子领域的其他方面也可以得到广泛应用。
虽然人们早就认识到氮化镓的这一优点,但由于氮化镓单晶材料制备上的困难以及难于生长出氮化镓PN结,氮化镓发光器件的研究很长时间一直没有获得突破。
经过近20年的努力,1985年通过先进的分子束外延方法大大改善了氮化镓材料的性能;1989年,Akasaki等人利用电子辐照方法实现了氮化镓P型材料的生长并制备出PN结;1995年Nakamura等人制备出发蓝紫光的氮化镓发光二极管,效率达到5%,赶上了传统的磷砷化镓发光二极管的效率,寿命超过一万小时。
第三代半导体材料GaN
第三代半导体材料GaNGaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SIC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。
它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。
在宽禁带半导体材料中，氮化镓由于受到缺乏合适的单晶衬底材料、位错密度大等问题的困扰，发展较为缓慢，但进入90年代后，随着材料生长和器件工艺水平的不断发展，GaN 半导体及器件的发展十分迅速，目前已经成为宽禁带半导体材料中耀眼的新星。
GaN半导体材料的应用首先是在发光器件领域取得重大突破的。
1991年，日本日亚（Nichia）公司首先研制成功以蓝宝石为衬底的GaN蓝光发光二极管（LED），之后实现GaN 基蓝、绿光LED的商业化。
该公司利用GaN基蓝光LED和磷光技术，开发出了白光发光器件产品，具有高寿命、低能耗的特点。
此外，还首先研制成功GaN基蓝光半导体激光器。
用GaN基高效率蓝绿光LED制作的超大屏幕全色显示，可用于室内室外各种场合的动态信息显示。
高效率白光发光二极管作为新型高效节能固体光源，使用寿命超过10万小时，可比白炽灯节电5~10倍，达到了节约资源、减少环境污染的双重目的。
目前，GaN基LED 的应用十分广泛，您每天都可能会见到它的身影，在交通信号灯里、彩色视频广告牌上、小孩的玩具中甚至闪光灯里。
GaN基LED的成功引发了光电行业中的革命。
GaN基蓝光半导体激光器主要用于制作下一代DVD，它能比现在的CD光盘提高存储密度20倍以上。
利用GaN材料，还可以制备紫外（UV）光探测器，它在火焰传感、臭氧检测、激光探测器等方面具有广泛的应用。
此外，在电子器件方面，利用GaN材料，可以制备高频、大功率电子器件，有望在航空航天、高温辐射环境、雷达与通信等方面发挥重要作用。
光子产业和集成电路,三代半导体的相关介绍
光子产业和集成电路，三代半导体的相关介绍
（最新版）
目录
1.光子产业和集成电路的概述
2.三代半导体的简介
3.三代半导体在光子产业和集成电路中的应用
4.我国在光子产业和集成电路领域的发展
5.总结
正文
光子产业和集成电路是现代科技领域的两个重要分支，其中光子产业主要研究光子的产生、传输、检测和应用，而集成电路则是由大量的半导体元件组成的一种电子器件。
三代半导体，作为半导体材料的一种，其在光子产业和集成电路中发挥着重要作用。
三代半导体，又称为宽禁带半导体，包括氮化镓（GaN）、碳化硅（SiC）等材料，具有禁带宽度大、击穿电场高、热稳定性好等特点，因此，其被广泛应用于光子产业和集成电路中。
例如，氮化镓可以制成蓝光 LED 和激光器，碳化硅则可以制成高功率器件等。
我国在光子产业和集成电路领域也有着不错的发展。
近年来，我国在光子产业和集成电路领域投入了大量的人力、物力和财力，不仅在技术上取得了一系列的突破，而且在产业上也逐渐形成了一定的规模。
然而，与国际先进水平相比，我国在该领域的研究和应用仍有一定的差距，需要进一步的努力和发展。
总的来说，光子产业和集成电路是现代科技的重要组成部分，而三代半导体则是这两个领域中的关键材料。
第1页共1页。
三代半导体特点
三代半导体特点
第三代半导体通常是指氮化镓和碳化硅、氧化锌、氧化铝、金刚石等宽禁带半导体。
它们通常具有以下特点：
1. 高击穿电场：由于其宽禁带的特点，使得这些半导体的临界击穿电场非常高，能够承受更高的电压和电流。
2. 高饱和电子速度：这使得第三代半导体能够以更高的速度运行电子，从而实现更快的开关速度和更高的频率。
3. 高热导率：这些材料的高导热性使其能够更好地散热，从而在高温和高功率条件下稳定工作。
4. 高电子密度和可承受大功率：第三代半导体在电子密度和功率承受能力方面表现优异，使其在电力电子、光电子和微波射频等领域具有广泛的应用前景。
5. 高效节能：这些半导体材料契合了电力电子、光电子和微波射频等领域的节能需求，可有效降低能源损耗，提升能源转换效率。
在具体应用方面：
1. 在电力电子领域，碳化硅功率器件相比硅器件可降低50%以上的能源损耗，减少75%以上的设备装置，有效提升能源转换率。
2. 在光电子领域，氮化镓具有光电转换效率高、散热能力好的优势，适合制造低能耗、大功率的照明器件。
3. 在射频领域，氮化镓射频器件具有效率高、功率密度高、带宽大的优势，带来高效、节能、更小体积的设备。
综上所述，第三代半导体在电力电子、光电子和微波射频等领域
具有广泛的应用前景和巨大的市场潜力。
第三代半导体材料是什么
第三代半导体材料是什么随着科学技术的不断发展，半导体材料作为一种重要的材料在电子学领域扮演着至关重要的角色。
传统的半导体材料如硅、锗等在电子器件中广泛应用，但随着电子产业的不断发展，对半导体材料的性能、功耗和集成度等方面提出了更高的要求。
在这种背景下，第三代半导体材料应运而生。
第三代半导体材料是指传统半导体材料之外的具有更优异性能的新型材料，具有更高的载流子迁移率、更宽的禁带宽度、更高的工作温度以及更好的热稳定性等优点。
目前，主要的第三代半导体材料包括氮化镓（GaN）、碳化硅（SiC）和氮化铟（InN）等。
氮化镓（GaN）是第三代半导体材料中较为重要的一种材料。
GaN具有宽带隙、高电子饱和漂移速度、高击穿场强等优点，使其在功率器件领域有着广泛的应用前景。
例如，GaN材料可以用于高频功率放大器、LED照明等领域，其高功率密度和高工作温度使其成为一种理想的替代材料。
碳化硅（SiC）是另一种重要的第三代半导体材料。
SiC具有较高的电子迁移率、热导率和击穿场强等优点，使其在高温、高频等极端环境下具有较优异的性能。
SiC材料广泛应用于功率电子器件、射频器件、光电器件等领域，为电子器件的高性能发展提供了强有力的支持。
氮化铟（InN）作为第三代半导体材料的新兴材料之一，具有较大的禁带宽度和较高的载流子迁移率，适用于高频电子器件和光电器件。
InN材料在光电子领域有着广阔的应用前景，如在太阳能电池、光电探测器等方面具有潜在的发展空间。
总的来说，第三代半导体材料的涌现为电子器件的发展带来了新的可能性。
其优越的性能使其在功率电子、通信、光电等领域具有广泛的应用前景，将为电子产业的发展注入新的活力。
未来随着第三代半导体材料的不断研究和发展，相信其在电子领域中将发挥越来越重要的作用。
集成电路第三代半导体
集成电路第三代半导体摘要：一、第三代半导体简介1.第三代半导体的定义2.第三代半导体的发展历程3.第三代半导体的优势二、第三代半导体材料1.氮化镓2.碳化硅3.氧化锌三、第三代半导体器件1.功率器件2.射频器件3.光电子器件四、第三代半导体在电子产业中的应用1.5G 通信2.电动汽车3.工业自动化五、我国第三代半导体产业的发展1.政策支持2.产业链布局3.企业竞争力正文：随着科技的不断进步，半导体产业也在不断发展。
如今，第三代半导体已经成为了行业研究的热点。
那么，什么是第三代半导体呢？第三代半导体，是指以氮化镓、碳化硅、氧化锌等为代表的宽禁带半导体材料。
相较于传统的硅基半导体，第三代半导体具有更高的耐压、高频、高温性能，以及更低的导通电阻，因此被广泛应用于高功率、高频率、高温度等领域。
首先，让我们来了解一下第三代半导体材料。
氮化镓是一种宽禁带半导体材料，具有高击穿电场、高热导率、高电子饱和速度等优点。
碳化硅也是一种宽禁带半导体材料，它的热导率比氮化镓更高，但电子饱和速度略低。
氧化锌是一种压电半导体材料，具有良好的光电性能和压电性能。
其次，第三代半导体器件主要包括功率器件、射频器件和光电子器件。
功率器件是用于转换和控制电能的器件，如氮化镓功率器件具有更高的功率密度和更低的损耗，适用于电动汽车、工业自动化等领域。
射频器件是用于处理射频信号的器件，如碳化硅射频器件具有更高的频率和更低的噪声，适用于5G 通信、卫星通信等领域。
光电子器件是用于处理光信号的器件，如氧化锌光电子器件具有良好的光电性能和压电性能，适用于光通信、光电显示等领域。
如今，第三代半导体在电子产业中的应用越来越广泛。
例如，5G 通信需要更高的频率和更大的带宽，而第三代半导体材料可以满足这些需求。
电动汽车需要更高的功率密度和更低的能耗，而第三代半导体器件可以实现这些目标。
工业自动化需要更高的速度和更小的尺寸，而第三代半导体器件也可以满足这些要求。
第三代宽禁带功率半导体及应用发展现状
第三代宽禁带功率半导体及应用发展现状近年来，随着科技的不断进步和需求的不断增长，第三代宽禁带功率半导体的研究和应用正变得越来越重要。
这种半导体具有较大的能带宽度，能够在高温和高电压环境下工作，因此在各种领域都具有广阔的应用前景。
第三代宽禁带功率半导体主要包括碳化硅（SiC）和氮化镓（GaN）两种材料。
相较于传统的硅基功率半导体，SiC和GaN材料具有更高的电子饱和漂移速度、更低的导通电阻、更高的击穿电压和更高的热导率。
这些优势使得第三代宽禁带功率半导体在高温、高频率和高功率应用中表现出色。
在能源领域，第三代宽禁带功率半导体的应用已经取得了重大突破。
SiC和GaN功率器件能够高效地转换电能，降低电能的损耗和浪费。
它们被广泛应用于太阳能发电系统、风能发电系统和电动汽车中，提高了能源利用效率，减少了对环境的影响。
在电力电子领域，第三代宽禁带功率半导体也发挥着重要作用。
它们能够承受更高的电压和电流，提供更稳定的电力输出。
因此，SiC 和GaN功率器件被广泛应用于高压直流输电、变频驱动器和电力变压器等领域，提高了电力系统的效率和可靠性。
第三代宽禁带功率半导体还在通信领域和雷达系统中发挥着重要作用。
它们能够提供更高的频率响应和更高的功率密度，实现了无线通信系统的高速传输和高效能耗。
同时，它们还能够提供更好的信号处理和控制能力，提高了雷达系统的探测和跟踪性能。
然而，尽管第三代宽禁带功率半导体具有许多优势，但其应用仍面临一些挑战。
首先，SiC和GaN材料的生产成本较高，限制了其大规模应用。
其次，SiC和GaN器件的制造工艺和封装技术仍在不断发展中，需要更多的研究和改进。
此外，第三代宽禁带功率半导体的可靠性和稳定性问题也需要进一步解决。
总的来说，第三代宽禁带功率半导体在能源、电力电子、通信和雷达等领域的应用前景广阔。
随着技术的不断进步和研究的深入，相信第三代宽禁带功率半导体将会在未来发挥更大的作用，为人类带来更多的便利和效益。
氮化铝 第三代半导体
氮化铝第三代半导体（最新版）目录1.氮化铝简介2.氮化铝的特性和应用3.氮化铝在第三代半导体中的地位4.氮化铝的发展前景正文1.氮化铝简介氮化铝（AlN）是一种第三代半导体材料，它具有很高的热导率、高硬度、高强度、宽禁带等特性。
这些特性使得氮化铝在半导体领域具有广泛的应用前景。
2.氮化铝的特性和应用氮化铝具有以下特性：- 高热导率：氮化铝的热导率非常高，可以达到 230 W/m·K，这使得它在散热器件等领域具有很好的应用前景。
- 高硬度和高强度：氮化铝的硬度和强度都很高，可以应用于高强度的器件和结构件。
- 宽禁带：氮化铝的禁带宽度大，具有较高的击穿电场，可以应用于高压器件等领域。
基于以上特性，氮化铝在半导体领域有广泛的应用，包括光电器件、功率器件和射频器件等。
3.氮化铝在第三代半导体中的地位第三代半导体材料主要包括氮化镓（GaN）、碳化硅（SiC）和氮化铝（AlN）等。
氮化铝在第三代半导体材料中具有重要地位，因为它可以应用于各种高性能的半导体器件。
氮化铝可以替代硅材料制作功率器件和射频器件，具有更高的工作频率、更低的导通电阻和更高的耐压能力等优点。
在光电领域，氮化铝可以应用于 Mini-LED 和 Micro-LED 等显示屏和背光应用。
4.氮化铝的发展前景随着科技的进步和 5G 等技术的发展，对半导体材料的性能要求越来越高。
氮化铝作为第三代半导体材料之一，具有很大的发展潜力。
在未来，氮化铝有望在以下几个领域取得突破：- 功率器件：氮化铝可以制作出更高效、更小巧的功率器件，如充电器、开关电源等。
- 射频器件：氮化铝可以应用于高性能的射频器件，如放大器、滤波器等。
- 光电器件：氮化铝在光电领域有广泛的应用前景，如 Mini-LED 和Micro-LED 等。
总之，氮化铝作为第三代半导体材料，具有很高的应用潜力。
第三代宽禁带半导体材料
第三代宽禁带半导体材料第三代宽禁带半导体材料是指能够实现高效率并且可重复光电转换的一类半导体材料。
它们具有宽度约为2 eV的带隙，可以在太阳辐射中吸收能量，并将其转化为光能或电能。
其典型代表包括硒化镉(CdSe)、氧化铟锡(ITO)、过渡金属氧化物(TMO)、氧化物半导体(oxides)和氮化物半导体(nitrides)等。
这些材料在太阳能电池、发光二极管(LED)和光电探测器等方面有着广泛的应用前景。
其中，太阳能电池是应用最为广泛的一种应用，能够将光能直接转化为电能，为解决现代社会面临的能源问题提供了一个可行的解决方案。
相比于第一代太阳能电池（使用多晶硅等），第三代宽禁带半导体材料制成的太阳能电池具有高效率，长寿命和低成本等优点。
除了在太阳能电池方面，第三代宽禁带半导体材料还应用于LED制造。
LED是一种新型节能的光源，可以广泛应用于路灯、室内照明、车灯等领域。
而使用第三代宽禁带半导体材料对LED进行制造，则可以实现更高的发光效率和更长的寿命，从而进一步提高其在市场上的竞争力。
此外，在光电探测器和激光器方面，第三代宽禁带半导体材料也具备广泛的应用前景。
光电探测器是一种能够将光信号转化为电信号的器件，在无线通信、卫星探测、安全监测等方面都有广泛的应用。
而第三代宽禁带半导体材料制成的光电探测器，具有更高的灵敏度和更快的响应速度，可以在各个领域发挥更大的作用。
总的来说，第三代宽禁带半导体材料在太阳能电池、LED制造、光电探测器和激光器等方面都有着广泛的应用前景。
由于它们的优秀性能和低成本制造的可能性，未来它们将会成为可持续发展和绿色经济的重要支柱，为解决能源和环境问题做出贡献。
绿色科技引领第三代半导体产业链发展
绿色科技引领第三代半导体产业链发展随着科技的不断进步，半导体产业的发展也越来越受到人们的关注。
在这个领域中，氮化镓作为一种新兴的半导体材料备受瞩目。
它与传统的硅材料相比，具有禁带宽度大、击穿电场强、导通电阻低、电子迁移率高、转换效率高、热导率高、损耗低等特点和更高性能。
尤其在手机快充充电器等领域的成功应用，更加突显了氮化镓在效率、频率和体积等方面的优势。
除了消费电子领域，氮化镓还可以广泛应用于通信、计算机、汽车电子、航空航天、国防军工等传统产业领域。
可见，氮化镓将成为半导体行业的“新机遇”，氮化镓晶圆制造能力以及产业链发展前景非常广阔。
今天要采访就是在半导体生产线建设和优化领域的技术专家，段彦周。
专业筑牢半导体产业根基段彦周，自2004年电气工程与自动化专业毕业以来，一直就职于半导体行业，致力于芯片工厂及生产线建设，设备选型及验证，产品技术转移，生产线设备管理及优化，产能扩充，良率提高等工作，为中国最大的8英寸逻辑芯片工厂的建设与运营(台积电中国)，中国第一个DRAM芯片制造工厂的建设与运营（合肥长鑫）和中国第一个八英寸氮化镓芯片工厂（英诺赛科）的设计、建设及运营工作，为提升企业的自动化制造核心竞争力和打造集成电路产业集群，提供更强劲的“核芯”动力。
聚焦生产技术优化和产能提升段彦周致力于提升自己在半导体工程建设和芯片制造领域的技术水平，建设了台积电（中国）有限公司110KV变电站项目和芯片工厂，具体负责电力系统的设计规划、建设、验收，实现了电力供应从35KV到110KV之间的电力系统不间断切换，并获得“杰出工程师”、“杰出表现奖”等荣誉。
该项目是全中国产能最大的八英寸芯片制造工厂，之后又开发了“芯片工艺生产线数字孪生系统”、“微流控自动化生产线工艺系统”、“芯片产能数据预估测算系统”等先进技术，并带领团队完成了工厂从67k片/月到110k片/月的产能蜕变。
还参与了长鑫存储技术有限公司的水处理、电力、气体化学、洁净室等系统的设计与扩充，使公司产能从10k片/月提升到50k片/月，同时优化了工厂的设计思路和理念，为行业提供了参考和借鉴。
Ⅲ族氮化物第三代半导体材料发展现状与趋势
Ⅲ族氮化物第三代半导体材料发展现状与趋势
史冬梅;杨斌;蔡韩辉
【期刊名称】《科技中国》
【年(卷),期】2018(0)4
【摘要】以III族氮化物为代表的第三代半导体材料，多为禁带宽度显著大于Si
和GaAs的宽禁带半导体材料（InN除外），是实现高效率、高性能光电子和微电子器件的基础。
因此，被公认是当前国际光电信息技术领域的战略制高点，各国均投入大量人力物力进行相关研发。
【总页数】4页(P15-18)
【作者】史冬梅;杨斌;蔡韩辉
【作者单位】科技部高技术研究发展中心;科技部高技术研究发展中心;中国科学院
福建物质结构研究所
【正文语种】中文
【相关文献】
1.GaN—MOCVD设备产业化发展战略研究——Ⅲ族氮化物半导体的热点、难点、机遇和挑战 [J], 杨基南;刘亚红
2.第三代半导体Ⅲ族氮化物的物理与工程——从基础物理到产业发展的典范 [J],
荣新;李顺峰;葛惟昆
3.Ⅲ-Ⅴ族氮化物半导体材料研究概述 [J], 李玉增
4.Ⅲ族氮化物半导体材料的制备及应用研究进展 [J], 杨帆;王美琪;关卫省
5.第三代半导体是怎么变“灯”的?——走进北京市第三代半导体材料及应用工程
技术研究中心 [J], 本刊编辑部
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氮化物宽禁带半导体一第三代半导体技术
张国义１，李树明２
北掌大学韵曩最，卜蘑■一目毫重点宴■宣
‘２北大董光科技酣青曩公司
北囊１∞耵１
ｉ盲謦。
莳耍曰曩了量化精半导体曲主要持征和应用■量．巨督圈辱上和重内的主曩研兜理状．市场分析与攮测．由此－ｕ蚪再｝１１．氯化韵帕研究已妊成为高科技鬣壤田际竟争的■膏点之一．ｔ为第三代半■体拄术，育形成蠢科技臣夫产＿ｔ群的ｒ口艟
性．也存在着蠢积的竞争和蕞｛；‘翻舶风龄．
众所周知，以Ｇｅ，Ｓｉ为基础的半导体技术，奠定丁二十世纪电子工业的基础．其主要产品形式是以大规模集成电路为主要技术的计算机等电子产品．形成了巨大的徽电子产业
群。
其技术水平标志是大的晶片尺寸和窄的线条宽度．如１２英寸／０．１５微米技术．是成
功的标志，被称之为第一代半导体技术．以Ｇ“ｓ．ＩｎＰ．包括Ｇ吐ｌ＾ｓ，ＩｆＩＧａＡｓＰ，ＩｎＧａＡｌＰ瞢
ＩＩＩ—ｖ族砷化物和碑化韵半导体技术，奠定了二十世纪光电子产业的基础，其主要产品形
式是以光发射器件，如半导体发光二极管（Ｌ肋）和激光嚣（ＬＤ）等．为基础的光显示．
光通讯，光存储等光电子系统，形成了巨大的信息光电产业群。
其技术水平标志是使通讯
速度，信息容量，存储密度大幅度提高，被称之为第二代半导体技术．
对徽电子和光电子领域来说，二十世纪存在的问矗和二十一世纪发晨趋势是人们关心的问题．高速仍然是微电子的追求目标，高温大功率还是没有很好解决的问题；光电子的
主要发展趋势是全光谱的发光器件，特别是短波长（绿光．蓝光．咀至紫外波段）ＬＥＤ和
ＬＤ．光电集成（０ＥＩｃ）是人们长期追求的目标，由于光电材料的不兼容性，还没有很好的
实现。
事实上．这些问题是第一代和第二代半导体材料本身性质决定，不可舱解决的问
题。
它需要寻找一种高性能的宽禁带半导体材料．而这一工作二十世纪后半叶就已经开
始．在世纪之交得以确认。
那就是第三代半导体技术一ＩＩＩ一族氮化物半导体技术．
ＧａＮ、ＡｌＮ和ＩｎＮ以及由它们组成的三元合金是主要的ＩＩＩ族氰化物材料．所有氮化物晶体的稳定结构是具有六方对称性的纤锌矿结构，而在一些特定的条件下，例如在立方豸多。
衬底上外延时，ＧａＮ和ＩｎＮ能够形成立方对称性的闪锌矿结构．这两种结构只是原子层的
堆积次序不同，它们的原予最近邻位置几乎完全相同，而次近邻位置有所不同，因而它们
的性质根接近。
三元合金Ａ１ＧａＮ，ＩｎＧａＮ也是重要的氰化物材料。
它们的禁带宽度基本符
合ｖｅｇａｒｄ定理［１，２］。
№ｔｓｕｏｋａ［３］通过计算指出ＡｌＮ与ＧａＮ可咀组成组份连续变化的合
金，ＩｒＩＮ与ＧａＮ则存在较大的互熔间隙．
以氮化镓为基础的宽禁带半导体可以用来，并已经广泛用来制备高亮度蓝。
绿光平＂白光ＬＥＤ，蓝光到紫外波段的激光器（ＬＤ），繁外光传感器，等光屯子器件：高温人功率场
设麻品体管（ＦＥＴ）．双极晶体管（ＨＢＴ），高电子迁移率晶体管（ＨＥＭＴ）等徽电子器
什：这些器件构成了全色火屏幕ＬＥＤ显示和交通信号灯等应Ｈｊ的ＲＧＢ１：鞋：向光ＬＥＤ将构
・１７・
成照明光灏更新抉代的节能舶绿色照明光源工程；短波长ＬＤ将成为第三代ＤｖＤ．ｃｖＤ．
ｃＤＲ删，：事高密度光存储工程：紫外光传感器和高温大功率微电子器件将广。
泛用于霄防１ｉ
榉．
所有这些发展。
都预言着氮化物半导体巨大的．不断发展的应用前景和市场。
为了促
进我国光电子产业迅速发展，适应市场需要，迅速开发出大批量生产技术．就有可能形成
中田白己的以氮化物为基础的第三代半导体技术大产业群。
对丁：氮化物半导体市场的精确估计是很困难的，因为它的发展太快。
美田商业通讯
公司１９９８年公布的世界１９９７年氯化物蓝．绿光ＬＢＤ的产值为１亿８千９百５十万美元。
市场份额分别由日本的Ｎｉｃｈｉａ公司、Ｔｏ”ｄａＧ０ｓｅｉ公司和美嗣ＣｒｅｅＲｅｓｅａｒｃｈ公司和
Ｈ“ｌｅｔｔ—Ｐ扯ｋａｒｄ所占有．占有率分别为５９％，１４％，２１％和６％。
与１９９７年的市场需
求相比较，有接近２亿美元的缺额．２００１年氰化锿蓝光Ｌ功的市场为Ｕｓ￥９９ｌ＿翎，氮化物
短渡长ＬＤ市场将达到ＵＳ￥２咖．白光Ｌ∞将取代目１Ｉ｜的照明光源，成为二十～世纪光电子
产业量大的商机．这些数据衰明，氮化镓蓝光Ｌ皿市场是巨大的，并逐年持续发展。
对于
如此巨大的市场和商机．自然引起各田政府，科技界和企业界的高度重视和巨额投入，一
场激烈竞争的蓝色风暴在世界范围内迅速形成。
我田量阜开晨氮化物研究是原中科院长春物理所．１９８７年采用ＶＰＥ技术，在Ａ１２０：。
衬底上外延生长ＧａＮ：１９９３年，北京大学首先在囱内采用岫ＣｖＤ技术，开展氮化物的研
究：随后中科院半导体所，中科院北京物理所，原中科院长春物理所，信息产业部１３
所，南京大学．江西大学，大连理工大学，复旦大学，上海光机所等单位也相继开展氮化
物材料生长和器件应用的研究的研究．相若物理性质研究的单位就更多了。
研究方法和内
容都有了相当大的扩晨。
使我田在氯化物领域有了一定的研究，开发和生产的基础。
有些
方面还处于国际领先的地位．
目前氮化物半导体研究和开发中．存在的主要问题大体有以下几个方面：
１．衬底问题．氮化物半导体不同于其它半导体的主要问题是缺少理想的ＧａＮ单晶做
作为衬底．使得外延生长不得不采用异质外延技术，甚至不得不采用高失配的衬底，例如
Ａｌ。
吼村底上外延生长ＧａＮ．晶格失配高达１６．３％。
这使得高质量的外延生长十分凼难。
尽
管．二十１Ｈ＝纪９０年代发展起来的两步生长技术，取得了巨大大进展。
但是，与其它、卜导体
材料相比，还有相当丈的差距．尽管各种解决ｃ删单晶村底的方法都在被研究，但是目
前还看不出真止被解决的迹象．
２．Ｐ一型掺杂问琏．目翦唯一获得．Ｐ一型掺杂的是Ｍｇ一掺杂．但是由于Ｍｇ一掺杂过稃
中．被Ｈ钝化以及虹的电离能较高，经过氯气氛保护下的退火技术，最后得到的空穴浓
度只是掺杂诔度的百分之儿。
一般在１０７ｃｍ。
’量级。
这样就给欧姆接触屯极的制备，带米
相当人的困滩．以至不得不采Ｈ｛通过损失亮度的方法，而增加电流密度构透明电极的方
・１８・
＾—一一一…—１藤磊孤弱Ｆ———————————＿一
法。
这对丁ＬＥＤ还是勉强可行的，对丁：ＬＤ，则必须加以解决．
３．高组份ＩｎＧ州的制备。
由于互溶间隙的存在以及ＩｎＮ较高的平衡燕＿ｊ气压，使得耍得到所需波长的相应组份的的ＩｎＧａＮ．十分困难．因此，对蓝．绿光Ｌ即．通常采Ｈｌ掺杂的方式－通过杂质带的跃迁获得所需波段的发光．这种方法对于ＬＤ是绝对行不通的。
因此，采用应变量子井的方法，来增加．Ｉｎ的组份，改变发光波长。
这种方法常常导致组份分凝现象．形成零维量子点．当厚度超过临界层厚度时，一种微坑缺陷就会产生，严重影响器件质量．
４．Ｐ一型欧姆接触．正是由于问题２的存在，产生相关问题３。
目前采用Ｎｉ／Ａｕ蒸镀膜，经过适当的热退火，可将比接触电阻降到１０ｔ到１０一。
一ｃｍ２之间．进一步降低．Ｐ一型欧姆接触的比接触电阻，仍然是当前研究的重要课愿之一。
５．刻蚀技术．一般氮化物ＬＥＤ的刻蚀是采用反应离子刻蚀技术，得到较好的结果。
因为ＬＥＤ对刻蚀的要求并不高，主要用来暴露出Ｎ一型区，以便于制备Ｎ－电极．但是，对于ＬＤ，需要对刻蚀侧壁的光滑度和平行度有极高要求的刻蚀．ＲＩＥ常常显得有些力不从心。
现在常常用ＩＣＰ，即感应偶合等离子体刻蚀技术，可以获得更好的刻蚀结果。
以上仅仅是目前研究开发中的几个主要问置．实际上，问题还是很多的．有许多物理问题．也仍然不是十分清楚．如异质结的压电效应，自发诱导电场，晶体的极性和自扩散问题．等等，都需要深入研究．开发和利用．
１Ｓ．Ｙｏｓｈｉｄａ，Ｓ．Ｍｉｓａ＂，ａｎｄＳ．Ｇ。
ｎｄａ，Ｊ．ＡｐｐＬＰｈｙｓ．，５３，６８４４（１９８２）
２Ｍ．Ｒ．Ｈ．Ｋｈａｎ．Ｙ．Ｋｏｉｄｅ，Ｈ．Ｉｔｏｈ．Ｎ．Ｓ明ａｋｉ，ａｎｄＩ．Ａｋａｓａｌ【ｉ．ＳｏｌｉｄＳｔａｔｅＣ伽哪ｕｎ．６０．５０９（１９８６）
’Ｔ．Ｍａｔｓｕｏｋａ．５７ｔｈＡｕｔ帅ｎＭｅｅｔｉｎｇｏｆｎｌｅＪａｐａｎＳｏｃｉｅｔｙｏｆＡｐｐｌｉｅｄＰｈｙｓｉｃｓ，Ｓｅｐｔ．，Ｆｕｋｕｏｋａ．Ｊａ９ａｎ．２５６（１９９６）
・１，・
＿；『■—■—～———］瓯墨孬蕊百■———＿＿■一。
