2.2地质构造与地表形态.ppt
合集下载
高中地理 人教版选择性必修一 2.2 构造地貌的形成(共16张PPT)
②翻山越岭是需要“盘山曲折”。
14
三、山地对交通的影响
(四)、山地地区交通建设的一般原则
1、安全性高
避开断层、滑坡、泥石流等多发地段；修建隧道时应选择在背斜处。
2、成本低
沿等高线建，降低难度。
3、尽量少占耕地
优点：
①能够缩短里程，提高通行速度，减少通行时间； ②能够有效地避免自然灾害的威胁。
4、生态环境保护
内力作用下背斜成山， 向斜成谷（原始地貌）
岩层年龄新老关系 还是最根本的判断
方法
外力侵蚀作用下： 背斜顶部因受张力产 生裂隙，容易被侵蚀 成谷地；
背斜成谷，向斜成山（侵蚀后）
外力侵蚀作用下： 向斜槽部受到挤压， 岩石致密，不易被 侵蚀，相对高耸形 成山岭。 6
2、断层：
（1）概念：
当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿 断裂面发生明显的位移，称为断层。
缺点：
工程建设尽可能减少对环境破坏。 桥隧比例的增加，也会大幅度增加建设费用。
5、方便居民出行
①低等级公路要尽量多地联系居民点。
②高等级公路要直达运输，应尽量缩短线路的长度，桥隧结合。
15
第二节 构造地貌的形成
一、地质构造与地貌
（一）、地质构造的概念： 1、褶皱
（二）、地质构造的类型： 2、断层
（三）、地质构造的实践意义：
（2）识别断层：
沿断裂面 发生明显
位移
7
2、断层：
（1）概念：
当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿 断裂面发生明显的位移，称为断层。
（2）识别断层： 沿断裂面发生明显位移
（3）断层地貌：
下沉岩块（地堑）：
14
三、山地对交通的影响
(四)、山地地区交通建设的一般原则
1、安全性高
避开断层、滑坡、泥石流等多发地段；修建隧道时应选择在背斜处。
2、成本低
沿等高线建，降低难度。
3、尽量少占耕地
优点：
①能够缩短里程，提高通行速度，减少通行时间； ②能够有效地避免自然灾害的威胁。
4、生态环境保护
内力作用下背斜成山， 向斜成谷（原始地貌）
岩层年龄新老关系 还是最根本的判断
方法
外力侵蚀作用下： 背斜顶部因受张力产 生裂隙，容易被侵蚀 成谷地；
背斜成谷，向斜成山（侵蚀后）
外力侵蚀作用下： 向斜槽部受到挤压， 岩石致密，不易被 侵蚀，相对高耸形 成山岭。 6
2、断层：
（1）概念：
当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿 断裂面发生明显的位移，称为断层。
缺点：
工程建设尽可能减少对环境破坏。 桥隧比例的增加，也会大幅度增加建设费用。
5、方便居民出行
①低等级公路要尽量多地联系居民点。
②高等级公路要直达运输，应尽量缩短线路的长度，桥隧结合。
15
第二节 构造地貌的形成
一、地质构造与地貌
（一）、地质构造的概念： 1、褶皱
（二）、地质构造的类型： 2、断层
（三）、地质构造的实践意义：
（2）识别断层：
沿断裂面 发生明显
位移
7
2、断层：
（1）概念：
当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿 断裂面发生明显的位移，称为断层。
（2）识别断层： 沿断裂面发生明显位移
（3）断层地貌：
下沉岩块（地堑）：
课件2：2.2构造地貌的形成
列波状弯曲，由背斜和向斜组成。
（2）识别背斜和向斜：
①岩层形状：背斜岩层向上拱起，向斜岩层向下弯曲。
背斜
向斜
（2）识别背斜和向斜：
（最根本的判断方法）
②岩层的新老关系：背斜中心部分岩层较老，两翼较新；向斜相反。
①～⑦代表地层由老到新
①～⑦代表地层由老到新
（3）褶皱地貌：
内力作用下背斜成山， 向斜成谷（原始地貌）
1、安全性高
避开断层、滑坡、泥石流等多发地段；修建隧道时应选择在背斜处。
2、成本低
沿等高线建，降低难度。
3、尽量少占耕地
优点：
①能够缩短里程，提高通行速度，减少通行时间；
4、生态环境保护
②能够有效地避免自然灾害的威胁。
工程建设尽可能减少对环境破坏。 缺点：
5、方便居民出行
桥隧比例的增加，也会大幅度增加建设费用。
在地球的内、外力作用下，岩层或岩体发生变形或变位称为地质构造。
（二）地质构造的类型：
1、褶皱
岩层在地壳运动产生的强大挤 压力作用下发生塑性变形而产 生的一系列波状弯曲
岩层受到的压力、张力等超出
2、断层 所能承受的程度，岩层就会断
裂并沿断裂面发生明显的位移。
1、褶皱：
（1）概念： 岩层在地壳运动产生的强大挤压力作用下发生塑性变形而产生的一系
岩层年龄新老关系还 是最根本的判断方法
外力侵蚀作用下： 背斜顶部因受张力产 生裂隙，容易被侵蚀 成谷地；
背斜成谷，向斜成山（侵蚀后）
外力侵蚀作用下： 向斜槽部受到挤压， 岩石致密，不易被 侵蚀，相对高耸形 成山岭。
2、断层：
（1）概念： 当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿
（2）识别背斜和向斜：
①岩层形状：背斜岩层向上拱起，向斜岩层向下弯曲。
背斜
向斜
（2）识别背斜和向斜：
（最根本的判断方法）
②岩层的新老关系：背斜中心部分岩层较老，两翼较新；向斜相反。
①～⑦代表地层由老到新
①～⑦代表地层由老到新
（3）褶皱地貌：
内力作用下背斜成山， 向斜成谷（原始地貌）
1、安全性高
避开断层、滑坡、泥石流等多发地段；修建隧道时应选择在背斜处。
2、成本低
沿等高线建，降低难度。
3、尽量少占耕地
优点：
①能够缩短里程，提高通行速度，减少通行时间；
4、生态环境保护
②能够有效地避免自然灾害的威胁。
工程建设尽可能减少对环境破坏。 缺点：
5、方便居民出行
桥隧比例的增加，也会大幅度增加建设费用。
在地球的内、外力作用下，岩层或岩体发生变形或变位称为地质构造。
（二）地质构造的类型：
1、褶皱
岩层在地壳运动产生的强大挤 压力作用下发生塑性变形而产 生的一系列波状弯曲
岩层受到的压力、张力等超出
2、断层 所能承受的程度，岩层就会断
裂并沿断裂面发生明显的位移。
1、褶皱：
（1）概念： 岩层在地壳运动产生的强大挤压力作用下发生塑性变形而产生的一系
岩层年龄新老关系还 是最根本的判断方法
外力侵蚀作用下： 背斜顶部因受张力产 生裂隙，容易被侵蚀 成谷地；
背斜成谷，向斜成山（侵蚀后）
外力侵蚀作用下： 向斜槽部受到挤压， 岩石致密，不易被 侵蚀，相对高耸形 成山岭。
2、断层：
（1）概念： 当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿
2.2-地球表面形态(1)-板块运动和地质构造
1.冰岛是欧洲西北部的一个岛国，处在 欧亚 板块和
美洲 板块之
间；从板块移动方向看，冰岛位于板块的 生长 边界（填“生长”或“消
亡”）。
2.图中甲地发生6.3级地震，造成严重的人员伤亡。我国某报记者从首都机
场乘飞机前往灾区做现场报道，到达时，北京时间为19时40分。
（1）甲地地震产生的原因是
A．位于板块边缘碰撞带
分类2：大陆-大 陆板块挤压碰 撞：形成高大 的山脉
举例：喜马拉雅 山、青藏高原、 阿尔卑斯山
思考： 1）板块的张裂地区，往往形成什么样的地表形态？
2）板块的碰撞挤压处，往往形成什么样的地表形态？
冰岛
落基山脉
红海
喜马拉雅山脉
马里亚纳海沟 马里亚纳群岛
东非大裂谷
花彩列岛 东亚岛弧
安第斯山脉
大西洋中脊
板块漂浮在“软流层”之上相对运动。
板边界分为两种类型： 两板块张裂分离叫：生长边界 两板块挤压碰撞叫：消亡边界
板块生长边界和消亡边界分别 形成了什么地貌？
生长边界：裂谷、海洋
举例：东非大裂谷、红海、大西洋、大西洋中脊
裂谷
海洋
东非大裂谷

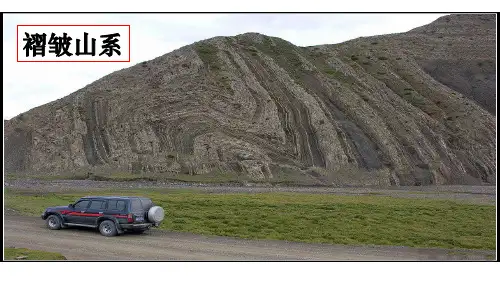

褶皱山系
东北平原
不断变化的地表形态
zxxk
喜马拉雅山
地球 表面 形态
2.2 地球的表面形态
一、不断变化的地表形态
地 质
内力 表 作用 现
作
地壳运动 岩浆活动 地震 变质作用
板块 构造 学说
用
外力 作用
风化、侵蚀、搬运、沉积、固结成岩
地表形态变化的能量来自哪里?
能量来源
表现形式
对地表形态的影响
B
地堑
东 非 大 裂 谷
课件4：2.2构造地貌的形成
2第
节
构造地貌的形成
导入新课
20世纪60年代，我国科学家在青藏高原 海拔5900米处发现一块阔叶树的树叶化 石。经鉴定，这是高山栎树叶化石，年龄 为200多万年。然而这类阔叶树现在在同 纬度生长的海拔上限是3 000米。这一重 要发现表明，青藏高原在近200多万年中 发生了大幅度抬升。是什么力量驱使青藏 高原大幅度抬升的?
为什么坚硬的地壳能够发生褶皱，形成高大山系呢？ 科学家们用板块构造学说作出了合理的解释。
02 板块运动与地貌
合作与探究
要求：阅读课本29页和图2.20，完成下列问题。
1.在下图中写出六大板块的名称。
亚 欧A板 块
美
非
D洲 板
太 平 洋B板 块 印 度 洋E 板 块
C洲板
块
块
南 极 洲F 板 块
2.大洋板块与大陆板块相撞
海沟---岛弧链、海岸山脉如：东亚海沟---岛弧链、
03 山地对交通的影响
山地对交通运输的影响
与平原比较，山地相对高度大、地形崎岖，对交通运输方式的选择、 交通运输线路的分布和延伸方向影响大。
在山区修建交通运输干线，不仅成本高，难度也比较大。 修什么？修在哪？呈现什么形状？
活动：了解影响山区公路选线的因素
右图是某山区公路走向示意。根据 此图分析如下问题 1.公路选线时考虑了哪些自然因素? 又是如何处理与这些自然因素的关 系的? 2.山区的人口主要集中在哪个地形单 元中，与公路线的选择是否有关？ 这种现象说明了公路线的选择还受 哪些因素的影响？
1.公路选线时考虑了哪些自然因素？又是如何处理与这些自然因素的关系的？
答案：
公路选线时考虑了地形、河流、沼泽 等自然因素。公路在山谷中穿行时， 呈“之”字形弯曲，减少陡坡的影响， 同时道路尽量避开陡坡面；公路跨越 河流时需要修建桥梁；公路避开沼泽 地。
节
构造地貌的形成
导入新课
20世纪60年代，我国科学家在青藏高原 海拔5900米处发现一块阔叶树的树叶化 石。经鉴定，这是高山栎树叶化石，年龄 为200多万年。然而这类阔叶树现在在同 纬度生长的海拔上限是3 000米。这一重 要发现表明，青藏高原在近200多万年中 发生了大幅度抬升。是什么力量驱使青藏 高原大幅度抬升的?
为什么坚硬的地壳能够发生褶皱，形成高大山系呢？ 科学家们用板块构造学说作出了合理的解释。
02 板块运动与地貌
合作与探究
要求：阅读课本29页和图2.20，完成下列问题。
1.在下图中写出六大板块的名称。
亚 欧A板 块
美
非
D洲 板
太 平 洋B板 块 印 度 洋E 板 块
C洲板
块
块
南 极 洲F 板 块
2.大洋板块与大陆板块相撞
海沟---岛弧链、海岸山脉如：东亚海沟---岛弧链、
03 山地对交通的影响
山地对交通运输的影响
与平原比较，山地相对高度大、地形崎岖，对交通运输方式的选择、 交通运输线路的分布和延伸方向影响大。
在山区修建交通运输干线，不仅成本高，难度也比较大。 修什么？修在哪？呈现什么形状？
活动：了解影响山区公路选线的因素
右图是某山区公路走向示意。根据 此图分析如下问题 1.公路选线时考虑了哪些自然因素? 又是如何处理与这些自然因素的关 系的? 2.山区的人口主要集中在哪个地形单 元中，与公路线的选择是否有关？ 这种现象说明了公路线的选择还受 哪些因素的影响？
1.公路选线时考虑了哪些自然因素？又是如何处理与这些自然因素的关系的？
答案：
公路选线时考虑了地形、河流、沼泽 等自然因素。公路在山谷中穿行时， 呈“之”字形弯曲，减少陡坡的影响， 同时道路尽量避开陡坡面；公路跨越 河流时需要修建桥梁；公路避开沼泽 地。

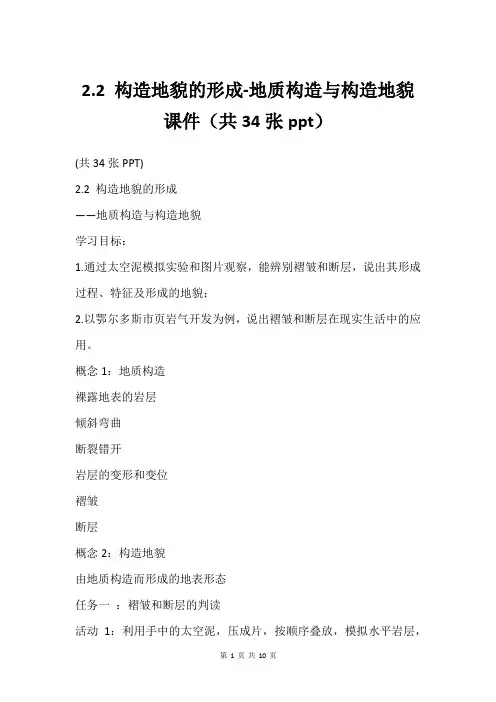

2.2 构造地貌的形成-地质构造与构造地貌课件(共34张ppt)
2.2 构造地貌的形成-地质构造与构造地貌课件（共34张ppt）(共34张PPT)2.2 构造地貌的形成——地质构造与构造地貌学习目标：1.通过太空泥模拟实验和图片观察，能辨别褶皱和断层，说出其形成过程、特征及形成的地貌；2.以鄂尔多斯市页岩气开发为例，说出褶皱和断层在现实生活中的应用。
概念1：地质构造裸露地表的岩层倾斜弯曲断裂错开岩层的变形和变位褶皱断层概念2：构造地貌由地质构造而形成的地表形态任务一：褶皱和断层的判读活动1：利用手中的太空泥，压成片，按顺序叠放，模拟水平岩层，思考水平岩层的新老关系？活动2：观察课本26页图2.13希腊克里特岛变形的岩层照片，模拟褶皱的形成过程，画出示意图，标注受力方向？指出背斜、向斜？说出褶皱的形成过程？活动3：观察制作的褶皱模拟图，思考在同一水平面上，背斜向斜的岩层新老关系有何不同？活动4：观察制作的褶皱模拟图，说出不受外力影响下背斜和向斜形成的地貌及原因？在外力长期作用下又会如何演变？任务一：褶皱和断层的判读褶皱定义：在地壳运动产生的强大挤压力作用下，岩层会发生“塑性形变”，产生一系列波状弯曲叫做褶皱内力作用永久性什么是褶皱？褶皱是如何形成的？褶皱的基本单位：褶曲向斜背斜（从形态上划分）向斜背斜褶曲岩层向上拱起部分岩层向下弯曲部分背斜山、向斜谷长江巫峡向斜山、背斜谷→ 地形倒置四川省四姑娘山为什么会发生地形倒置？背斜顶部因受张力产生裂隙向斜槽部由于受到挤压岩石致密外力长期作用容易被侵蚀成谷地不易被侵蚀相对高耸形成山岭向斜山、背斜谷→ 地形倒置那么如何准确地判断背斜和向斜呢？根据“岩层新老关系”准确判断（中间较新，两翼较老）（中间较老，两翼较新）背斜向斜新生代中生代古生代总结：1、褶皱的判读（1）依据岩层的弯曲形态判断：岩层向上拱起的是背斜，岩层向下弯曲的是向斜。
（2）依据岩层的新老关系判断：水平方向上,中间老两翼新的是背斜，中间新两翼老的是向斜。
2、褶皱对地表形态的影响（1）内力作用：背斜成山--背斜岩层向上拱起，形成山岭；向斜成谷--向斜岩层向下弯曲，形成谷地。

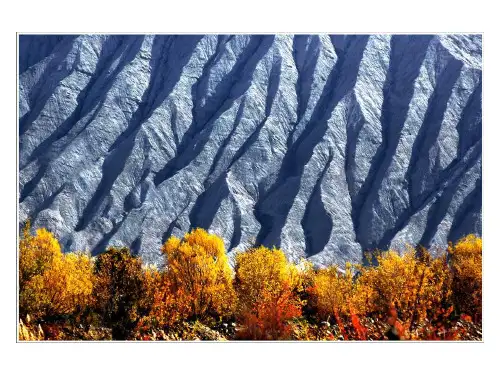

地质构造与地表形态PPT
喜马拉雅山脉
阿尔卑斯山脉
地质构造与地表形态
褶皱山
探究一：判断背斜与向斜
背斜谷
向斜山
向斜 乙处为＿ 1、从地质构造看，甲处为＿ 背斜 山岭 乙处为＿ 山谷 2、从地形上看，甲处为＿
3、背斜向上隆起形成山岭，向斜向下凹陷形成 山谷。那么背斜谷和向斜山分别是怎样形成的？
在外力侵蚀的过程中，背斜顶部因受张力，岩性疏松， 容易被侵蚀形成谷，而向斜槽部受挤压，岩性坚硬,不易 被侵蚀，反而成为山岭。
A
B
（4）铁路、公路、桥梁、水库等大型工程能否
建在断层处？为什么？
大型工程？
答：不能。断层处岩层不稳定，易诱发断层活动，产 生地震，滑坡，渗漏等不良后果。
研究地质构造的意义——指导找矿、找水、工程建设
构造地貌 实践意义 石油、天然气埋藏区 隧洞的良好选址 原因或依据 岩层封闭、常有“储油构造”， 易于储油、储气 天然拱形、结构稳定，不易储水 底部低凹，易汇集水
背斜 向斜
地下水储藏区 泉水、湖泊分布地
断层
岩隙水易沿着断层线出露；岩石 破碎，易被侵蚀为洼地、河流， 利于地表水汇集
铁路、公路、桥梁、 岩层不稳定，容易诱发断层活动； 水库等的回避处 破坏工程；水库水易渗漏
例2
读图，回答下列问题：
(1)图中，属背斜的是 D ，属地堑的是 B 。 向斜槽部受挤压，岩 图中良好的储水构造是 C ，宜建地下隧道的是 D 。 (2)从地形上看，C处是 山岭 ，形成原因是 性坚硬，不易被侵蚀 。 (3)地震多发地带位于图中 E 处，泰山的成因与图中 A 处一致。 (4)图中可能发现石油的是 D 处，E处计划修建一座水库，请分析 其可行性。 E处有断层，在此处建水库易诱发断层活动，产生地震等地质 灾害，影响水库大坝的安全；另外断层破碎带还会造成水库漏水。
2.2地质构造与地表形态解析
背斜：岩层受挤压，岩层向上拱起，所以 在地形上形成 山岭 向斜：岩层受挤压，岩层向下弯曲， 在地形上形成 山谷
▪ 背斜对地貌影响： ▪ 向斜对地貌影响：
背斜对地形的影响----形成山岭
背斜顶部受张力 易被侵蚀
1.背斜顶部受张力易被侵蚀 形成谷地。
2.向斜中心被挤压，岩石比较坚硬抗侵蚀力气较 强 形成山地。
地质构造与地表形态
(二)地质构造与地表形态
地质构造：地壳运动引起的地层倾斜、 弯曲，甚至断裂等，称为地质构造。
1. 褶皱与地表形态
2. 断层与地表形态
地质构造----褶皱〔背斜、向斜〕
褶皱背斜：岩层受挤压，岩层向上拱起的叫背斜。 向斜：岩层受挤压，岩层向下弯曲的叫向斜
褶皱对地形的影响：第一阶段
地堑 -----地形：
中部岩块移动方向：向下。形成的地貌：盆地谷地 如:吐鲁番盆地、渭河谷地、汾 河谷地等
外力作用与地表形态
▪ 流水作用 ▪ 风力作用 ▪ 冰川作用
褶皱〔背斜、向斜〕与地表形态
第一阶段： 背斜成山 向斜成谷
其次阶段： 背斜成谷 向斜成山
岩层 ---------新老关系
▪ 背斜：
向斜：
地质构造〔褶皱〕的应用
▪ 背斜： ▪ 向斜:
地下水，石油，自然气隧来自工程地垒------地形：
中部岩块移动方向：向上。形成的地貌：山峰
如: 庐山、华山、泰山、峨 眉山等
▪ 背斜对地貌影响： ▪ 向斜对地貌影响：
背斜对地形的影响----形成山岭
背斜顶部受张力 易被侵蚀
1.背斜顶部受张力易被侵蚀 形成谷地。
2.向斜中心被挤压，岩石比较坚硬抗侵蚀力气较 强 形成山地。
地质构造与地表形态
(二)地质构造与地表形态
地质构造：地壳运动引起的地层倾斜、 弯曲，甚至断裂等，称为地质构造。
1. 褶皱与地表形态
2. 断层与地表形态
地质构造----褶皱〔背斜、向斜〕
褶皱背斜：岩层受挤压，岩层向上拱起的叫背斜。 向斜：岩层受挤压，岩层向下弯曲的叫向斜
褶皱对地形的影响：第一阶段
地堑 -----地形：
中部岩块移动方向：向下。形成的地貌：盆地谷地 如:吐鲁番盆地、渭河谷地、汾 河谷地等
外力作用与地表形态
▪ 流水作用 ▪ 风力作用 ▪ 冰川作用
褶皱〔背斜、向斜〕与地表形态
第一阶段： 背斜成山 向斜成谷
其次阶段： 背斜成谷 向斜成山
岩层 ---------新老关系
▪ 背斜：
向斜：
地质构造〔褶皱〕的应用
▪ 背斜： ▪ 向斜:
地下水，石油，自然气隧来自工程地垒------地形：
中部岩块移动方向：向上。形成的地貌：山峰
如: 庐山、华山、泰山、峨 眉山等
2.2构造地貌的形成(二)课件 高二地理人教版(2019)选择性必修1
（2）交通线示意图中,a、b两处弯曲是否合理?为什么?
a处弯曲不合理,a处地形平坦，应选最短线路;b处弯 曲合理，陡坡上呈“之”字形弯曲,减缓坡度。
7、阅读图文材料，完成下列要求。 研究表明，金沙江流域金矿较多，多呈带状分布并与断裂的空间分布一致。 金沙江因河中有大量沙金(河床沉积物中的金)而得名。下图示意金沙江云 南段。 （1）从板块运动的角度解释图示区域断裂发育的原因。
山地交通建设原则
1、首选公路运输，其次是铁路运输。 2、线路选在地势相对和缓的山间盆地和河谷地带。 3、避开陡坡和断层、滑坡、泥石流等地质灾害多发地段。 4、在适宜的过河点跨过河流 5、最大限度保护生态，避免占用耕地、避开农田水利设施 6、尽量选择两点间最近距离、经过各级居民点；
贵州大桥如何享誉海内外 拓展知识点—地图册P87案例探究
课本解读
1 结合实例，说明人类活动与地表形态的关系。
一、板块运动与地貌 1.板块构造学说。P29 2.两大火山地震带 3.板块运动的分类 P29 二、山地对交通的影响 1.与平原相比，山区修建交通运输线路的困难？P30 2.在山区修建交通运输线路，应注意哪些问题？（方式选择、线路 选择、区位变化）P30-P31
断裂沿线岩石破碎，易受流 水侵蚀，发育河流。
7、阅读图文材料，完成下列要求。 研究表明，金沙江流域金矿较多，多呈带状分布并与断裂的空间分布一致。 金沙江因河中有大量沙金(河床沉积物中的金)而得名。下图示意金沙江云 南段。 （3）说明图示区域金矿石出露较多的原因。(6 分)
金矿与断裂空间分布一致。 图示区域山高谷深(地壳抬升， 河流深切)，河谷出露的岩层 较多，金矿石出露的概率增 大；河流较多，金矿石出露 的空间范围增大。
✓ 板块运动形成了地球表面的基本面貌，如陆地上大规模的山系、高 原，海底延绵的山脉和狭长的海沟等。
a处弯曲不合理,a处地形平坦，应选最短线路;b处弯 曲合理，陡坡上呈“之”字形弯曲,减缓坡度。
7、阅读图文材料，完成下列要求。 研究表明，金沙江流域金矿较多，多呈带状分布并与断裂的空间分布一致。 金沙江因河中有大量沙金(河床沉积物中的金)而得名。下图示意金沙江云 南段。 （1）从板块运动的角度解释图示区域断裂发育的原因。
山地交通建设原则
1、首选公路运输，其次是铁路运输。 2、线路选在地势相对和缓的山间盆地和河谷地带。 3、避开陡坡和断层、滑坡、泥石流等地质灾害多发地段。 4、在适宜的过河点跨过河流 5、最大限度保护生态，避免占用耕地、避开农田水利设施 6、尽量选择两点间最近距离、经过各级居民点；
贵州大桥如何享誉海内外 拓展知识点—地图册P87案例探究
课本解读
1 结合实例，说明人类活动与地表形态的关系。
一、板块运动与地貌 1.板块构造学说。P29 2.两大火山地震带 3.板块运动的分类 P29 二、山地对交通的影响 1.与平原相比，山区修建交通运输线路的困难？P30 2.在山区修建交通运输线路，应注意哪些问题？（方式选择、线路 选择、区位变化）P30-P31
断裂沿线岩石破碎，易受流 水侵蚀，发育河流。
7、阅读图文材料，完成下列要求。 研究表明，金沙江流域金矿较多，多呈带状分布并与断裂的空间分布一致。 金沙江因河中有大量沙金(河床沉积物中的金)而得名。下图示意金沙江云 南段。 （3）说明图示区域金矿石出露较多的原因。(6 分)
金矿与断裂空间分布一致。 图示区域山高谷深(地壳抬升， 河流深切)，河谷出露的岩层 较多，金矿石出露的概率增 大；河流较多，金矿石出露 的空间范围增大。
✓ 板块运动形成了地球表面的基本面貌，如陆地上大规模的山系、高 原，海底延绵的山脉和狭长的海沟等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泉水、湖泊分布地
断层
铁路、公路、桥梁、 岩层不稳定，容易诱发断层活动； 水库等的回避处 破坏工程；水库水易渗漏
1. 图1为某地地 层示意。从P点向下 钻井，当钻头位于①、 ②、③“层”时，可 能分别探测到（ D ）
A．天然气 B．水 C．石油 D．天然气
水 石油 天然气 石油
石油 天然气 水 水
２、读下图，回答下列问题：
华山西峰
峨眉山万佛顶
地垒地形
汾河谷地
地堑地形
渭河平原
地质构造
岩层 形态
岩块 上升
地表 形态
山地 高地
举例
庐山、华山、泰 山、、峨眉山万佛 顶等 渭河平原 汾河谷地 吐鲁番盆地 东非大裂谷等
地垒
断 层
地堑
岩块 下沉
谷地 盆地
研究地质构造有何实践意义？
思考：因修建一铁路需通过某褶皱山地,必须开凿 隧道,如果你是工程师,在背斜和向斜处，你会优 先选择在哪里开挖？ 背斜
甲
背斜（甲）岩层形态： 向斜（乙）岩层形态：
乙 岩层向上拱 岩层向下凹
LOGO
“岩层新老关系”判定法
１ ２ ３ ４ ５
岩层新老关系的一般规律：
越处于上部，岩层越新。 越处于底部，岩层越老。
LOGO
从岩层的新老关系上看
(1)图中A、B、C、D、E五处，属向斜的是
Ｂ c ，地堑是———— 。
向斜槽部受挤压，岩石 山岭 (2)从地形上看，C处是 ，形成原因是 坚硬，不易被侵蚀。 。
(3)泰山的成因与图中 Ａ 处一致；地震多发地带位于 图中
Ｅ 处。
(4) 图中五个部位宜建地下隧道的是 是 Ｃ 。
Ｄ
，良好的储水构造
ks5u精品课件
3．“背斜成谷、向斜成山”的主要地 质作用是 （ ） A．内力作用 B．侵蚀作用 C．搬运作用 D．沉积作用
4．“背斜成山、向斜成谷”的主要地 A 质作用是 （ ） A．内力作用 B．侵蚀作用 C.搬运作用 D．沉积作用
5．沿断层线常发育成沟谷的原因主要是 (B） A．断层平直而陡峭 B．岩石破碎，易被风化侵蚀 C．岩体相对位移 D．岩石受力过大
两条断层之间的岩 块相对下降，两边 的岩块相对上升， 相对下降的岩块叫 地堑。 谷地 东非大裂谷 汾渭谷地
地形
断层线—岩石破碎 举例 易被风化侵蚀成沟 谷、泉、或湖泊。
庐山、泰山
1. 外力作用表现形式及相互关系 (见图) 2. 流水作用 流水的外力作用及产生的地貌(见图)
3.风力作用
风的外力作用及产生的地貌(见图)
构造类型 产生原因 背斜 褶 皱 向斜 岩层受挤压 弯曲变形 形态特征 地表形态 地形倒置
岩层上拱 常形成山岭 背斜成谷
岩层下弯
谷地或盆地 向斜成山
断 层
断层面
地 垒
地垒
地
地堑
堑
图示
断层线
成因
岩石受力破裂，并 沿破裂面有明显相 对移动（即发生错 位）的断裂构造叫 断层 断层面—陡崖
两条断层之间的 岩块相对上升， 两边的岩块相对 下降，相对上升 的岩块叫地垒。 山地—块状山
小结
梯田
云贵高原的梯田
围海造田
上海的国际机场
澳门的海上跑马场
福建的围海造田
围海造田
迪拜的“人工棕榈岛” 人工岛
探究活动 人类活动对地表形态的改变是合理的
还是不合理的？ 利 大 于 弊
缓坡梯田 陡坡梯田 修建水库
封山育林
弊 大 于 利
毁林开荒 围湖造田 填海造陆
1、造成埃及狮身人面像严重破损的主要自然原因： A、雨水冲刷作用 B、风浪侵蚀作用 D C、冰川侵蚀作用 D、风化和风蚀作用 2、由于流水侵蚀作用形成的是： A A、黄果树瀑布 B、长江三角洲 C、华北平原 D、成都平原 C 3、下列属于世界两大地震带是： A、环太平洋地震带、地中海—东非裂谷地震带 B、环大西洋地震带、地中海—喜马拉雅地震带 C、环太平洋地震带、地中海—喜马拉雅地震带 D、环大西洋地震带、地中海—东非裂谷地震带
LOGO
【课堂总结】
一般地形： 山地 背斜 特殊地形： 谷地（原因） 褶皱 向斜
地质构造 与 地表形态
一般地形： 谷地 特殊地形： 山地（原因）
地垒 断层 地堑
地形：陡峻山峰
地形：盆地或谷地
LOGO
(二)地质构造与地表形态
A）
探究6： 读某地地质剖面图，假如你是一位地质工程师，将选择在A地还是B地修建一 条东西向的地下隧道？
（分析角度：工程的稳定性、安全性及地下水的分布等。）
北
答：选B处,原因：B处是背斜，岩层向上拱， 结构稳定；不易塌陷，安全性好； 不易积存地下水，利于隧道干燥。
LOGO
③ ② ①
新
老
新
老
新
中间岩层老， 两翼岩层新
老
新
老
中间岩层新， 两翼岩层老
1. 褶皱形成初期（内力作用）
背斜成山，向斜成谷
背斜 向斜 1 2 3
背斜与向斜对地形的影响
一般地形（只受内力作用）
探究3：
背斜
向斜
背斜一般地形： 山岭 向斜一般地形： 谷地
LOGO
地质构造主要分为褶皱和断层两种。
褶皱
断层
当岩层受到地壳运动产生的强大挤压作用时，发生的
弯曲变形，叫褶皱。
褶皱的形成
强大挤压
平整的岩层
背斜 向斜
背斜
持续作用
褶皱
背斜
从形态上看
向斜
中间向上隆起（岩层向上 拱起）
中间向下凹陷（岩层向下 弯曲）
背斜与向斜的 判定方法
１、“岩层形态”判定法
探究1：
【知识复习】
地壳运动 内力作用 岩浆活动 地震 风化 侵蚀 外力作用 搬运 沉积 固结成岩
LOGO
地 质 作 用
【课堂导入】
LOGO
（二）地质构造与地表形态
地质构造
由地壳运动引起的地壳变形、变位，留下的”痕迹” 称为地质构造；
LOGO
探究8：
铁路、公路、桥梁、水库等大型工程能否建在断层处？为什么？
大型工程？
答：不能。断层处岩层不稳定，容易诱发地壳活动。
LOGO
【课堂检测】
探究9：
读“某地区地质构造剖面示意图”，回答下列问题：
（1）A、B、C、D各属哪类地质构造？ （2）C处为何成山？D处为何成谷？ （3）适合在何处勘探石油？何处是较好的储水构造？
1、穹隆构造， 符合力学原理。 2、对岩层破坏 较小；施工相 对容易。 3、有利于地下 水的排放。
背斜——储油、 气构造
向斜——储水构造、 水库坝址选择点 煤、铁矿等分布地
断层：隧道、水库选址时，应避 开，以免诱发断层活动，产生地 震、滑坡、渗漏等不良后果。
研究地质构造的意义:指导找矿、找水、工程建设
探究7：
读储油、储气构造示意图，假如你是一位地质工程师， 请解决如下问题： (1)你选择在A还是B处开采石油或天然气？为什么？ (2)你选择在A还是B处开采地下水？为什么？
A
B
答：(1)A 原因：岩层封闭、常有“储油构造”， 易于储油、储气。 (2)B 原因：底部低凹，易汇集水地下水， 良好的“储水构造”。
构造地貌 背斜 实践意义 石油、天然气埋藏 区 隧洞的良好选址 向斜 地下水储藏区； 煤、铁矿分布区 原因或依据 岩层封闭、常有“储油构造”， 易于储油、储气 天然拱形、结构稳定，不易储水 底部低凹，易汇集水，承受静水 压力；背斜顶部易被侵蚀，矿石 被侵蚀搬运掉了。 岩隙水易沿着断层线出露；岩石 破碎，易被侵蚀为洼地，利于地 表水汇集
⑴从地形形态看甲是 ⑵从地质构造看甲是
山谷 背斜
，乙是 ，乙是
山岭 向斜
。 。
⑶甲处地形的成因是 背斜顶部受张力，岩性破碎，易被侵蚀成谷地 ；
乙处地形的成因是 向斜槽部受挤压，岩性坚硬，不易被侵蚀
。
(1)该图是我国亚热带地区的一幅地质图，图中所示 地质构造为
向斜
，理由是 : 。 ，形成原因是 。
山岭
地质构造
岩层 形态
岩层新 老关系
地表形态 常见 地形 倒置地形 及成因 背斜 成谷 顶部受到 张力易被 侵蚀 槽部受到 挤压，岩 石坚实不 易被侵蚀
岩层 背斜 向上 拱起
褶 皱
中间岩层老 常形成 两翼岩层新 山岭 中间岩层新 常形成 两翼岩层老 谷地或 盆地
岩层 向下 向斜 弯曲
向斜 成山
乙
甲 丙
6．下列地形区中，以外力作用为主形成的 有……… （ B） A．汾河谷地 B．黄土高原的黄土 C．泰山 D．喜马拉雅山
7 六大板块中，几乎全部位于大洋的 （ ） A．南极洲板块 B．印度洋板块 C．美洲板块 D．太平洋板块 8 在板块张裂处可形成 （ A．海沟 B．裂谷 C．岛弧 D．海岸山脉 ）
9 有利于储存石油的地质构造是 ( A．向斜构造 B．背斜构造 C．断层构造 D．褶皱构造
）
3、读图回答：
北
C B
A
(1) A、 B两处地质构造中有可能发现石油的是哪一处？ B处，背斜是良好的储油和储气构造。 (2) c处计划修建一座水库，请分析其可行性。 C处有断层，在此处建水库易诱发断层活动，产 生地震等地质灾害；另外断层破碎带还会造成水库 漏水。
4、读某地地质构造和等高线示意图，该地是（ A．背斜成山 B．向斜成谷 C．背斜成谷 D．向斜成山
岩层中间新，两侧老
(2)该地区的地形为
向斜槽部受挤压，岩性坚硬，不易被侵蚀
断层
岩层受力达到一定强度，发生断裂，两侧岩层沿 断裂面产生显著位移，称为断层。
