医学超声传感器

医学超声传感器
间声阻抗匹配,条件:
② Z Z 增加换匹能器的带宽晶 Z皮 , l匹 (2n 1)匹/4
③ 隔开晶体和人体,保护晶体,免受机械、化学
损坏;保护人体,免受激励电压的伤害。 (2)要求
① 衰减系数低
② 耐磨损
(3)材料
环氧树脂、二酊脂、乙二氨等
第三十一页,共60页
4.电极、导线
(1) 作用 传输电信号
(3)压电高分子聚合物
聚偏二氟乙烯等
(4)复合压电材料
聚偏二氟乙烯+锆钛酸铅复合(PVDF+PZT)等
第十一页,共60页
石英晶体的压电效应
1)
三角晶系
效应;
光轴(z轴) ,电轴(x轴),机械轴(y轴)。 沿X切割后压电晶体切片具有压电
优点:性能稳定
缺点:昂贵,加工不便
用途:用的很少
第十二页,共60页
(2) 结构
晶体两面的银层为电极,各引出一根导线
5.声隔离层
(1) 作用 壳体与振动体之间声隔离,防止超声传至外壳引起
反射,产生干扰
(2) 材料
软木、橡胶、尼龙等
第三十二页,共60页
5 .外壳
❖ 作用
❖ 支承、容纳、密封、绝缘、承压、屏蔽和保护主体部分
❖ 壳体上通常标明该探头的型号、标称频率;
❖ 6.保护层
第十四页,共60页
第二节 压电振子的基本特性 ❖ 1.压电振子的等效电路
由静态电阻Ro和静态电容Co相并联,构成压电振子电端等效输入端。 由表示振子自身力阻的等效动态电阻Rd,表示辐射力阻的 等效动态电阻Rm,二者相加合称动态电阻RT;动态电感Lm和动态电容Cm,
构成压电振子机械等效输出端。
第十五页,共60页

第三章医用探头

第三章医用探头

50
51
52
53
3.曲面换能器直接发射系统 把压电晶片做成凹面形,直接由 它辐射出超声波也能产生聚焦。如图2-18所示。这种探头称为 聚焦型探头或自聚焦发射器。它的聚焦原理与声透镜聚焦系统 类似。
54
超声探头的分类
55
56
57
4
压电效应示意图
5
横向压电效应:形变方向和电场方向垂直。 纵向压电效应:形变方向和电场方向一致 电致伸缩效应:所有电介质在电场中都要 受到拉伸作用,由于静电力的作用而伸 长或压缩的现象称电致伸缩效应

6
换能器如何利用压 电效应完成:电能 量←→超声能量的 相互转换
7
二 .医用压电材料
22
原理


1.当振子加上一个交变电压时,在端面处 产生一个相应的交变力,对被检测物质发 射超声波,这时换能器处于发射状态。 2.当振子端面有一交变力的作用时,则在 振子上产生交变电压,这时换能器又处于 接收状态。
23
2.频率特性

包括: (1)阻抗频率特性 (2)辐射频率特性
24


20
二.声学特性



1.阻抗特性 2.频率特性 3.换能特性 4.暂态特性 5.辐射特性 6.吸收特性
21
1.阻抗特性


换能器工作在有负载的情况,压电振子的 两个端面都和某种媒质声阻抗相接触。 一个端面与被测媒质(例如人体组织)接 触,另一端面可能又与其他媒质(如被衬 吸收块)接触。
8
9
3.
压电特性的获得: 单晶体:某些方向本身固有压电效应——选定切割 多晶体:材料加热到居里点温度(压电效应消失,各种 材料不同) ,然后在强电场中冷却 ——极化。 o o o

第三章医用超声探头

第三章医用超声探头

➢ 声学聚焦
2021/8/6
声透镜 声反射镜 压电振子做成曲面
医学超声诊断设备
31
• 声透镜—— 凹形声透镜
✓ 条件:透镜介质声速大于被测介质声速。 ✓ 规律:焦距F的长短与透镜凹面曲率半径R 成正比,与 的值成反比。
2021/8/6
医学超声诊断设备
32
• 声透镜—— 平凸形声透镜
✓ 条件:透镜介质声速小于被测介质声速。 ✓ 规律:声透镜中心部位的厚度应为 。
2021/8/6
医学超声诊断设备
19
➢ 2.2 受激励后振动时间的长短
✓ 影响系统的纵向分辨力;
✓ 利用垫衬材料的吸声特性产生阻尼,减弱 振铃效应,缩短脉冲长度。
2021/8/6
医学超声诊断设备
20
➢ 2.3 体积大小
✓ 振元直径的大小主要影响超声场的形状。 振元直径在5~30mm范围内选定。
2021/8/6
医学超声诊断设备
39
• 多元换能器
✓ 结构 ✓ 整体切割工艺
开槽深度: 主要取决于半波长厚度σ:
频率越高,所用晶片厚度越薄,同时, 开槽深则互耦小。
200
振元宽度: 辐射强度
影响 波束扩散角 互耦
通常取单个振元宽度与厚度之比小于0.6 改进设计:
采用组合振元方式
2021/8/6
医学超声诊断设备
41
• 匹配层
✓ 作用:实现探头与负载之间的匹配。 ✓ 原理:
当两介质界面之间加入厚度为 ,且阻 抗满足:
则可保证声波在不同介质中无反射传播。
通常取声透镜材料的阻抗特性接近人体声阻抗,
匹配层的阻抗和厚度满足上述条件,且要求声阻尼小
的材料。

第三章医用超声换能器

第三章医用超声换能器

第三章医⽤超声换能器第三章医⽤超声换能器应⽤超声波进⾏诊断时,⾸先要解决的问题是如何发射和接收超声波,通过使⽤超声换能器可以解决这个问题。

⽬前医学超声设备⼤多采⽤声电换能器来实现超声波的发射与接收。

声电换能器按⼯作原理分为两⼤类,即电场式和磁场式。

电场式中,利⽤电场所产⽣的各种⼒效应来实现声电能量的相互转换,其内部储能元件是电容,它⼜分为压电式、电致伸缩式、电容式。

磁场式中,是借助磁场的⼒效应实现声电能量的互相转换,内部储能元件是电感,它⼜分为电动式、电磁式、磁致伸缩式。

在医学超声⼯程中,使⽤的最多的是压电式超声换能器。

§3.1 压电效应与压电材料特性⼀、压电效应压电效应是法国物理学家Pierre Curie 和Jacqnes Curie 兄弟于1880年发现的。

图3-1 压电效应⽰意图对某些单晶体或多晶体电介质,如⽯英晶体、陶瓷、⾼分⼦聚合材料等,当沿着⼀定⽅向对其施加机械⼒⽽使它变形时,内部就产⽣极化现象,同时在它的两个对应表⾯上便产⽣符号相反的等量电荷,并且电荷密度与机械⼒⼤⼩成⽐例;⽽且当外⼒取消后,电荷也消失,⼜重新恢复不带电状态,这种现象称为正压电效应,如图3-1。

当作⽤⼒的⽅向改变时,电荷的极性也随着改变。

相反,当在电介质的极化⽅向上施加电场(加电压)作⽤时,这些电介质晶体会在⼀定的晶轴⽅向产⽣机械变形;外加电场消失,变形也随之消失,这种现象称为逆压电效应(电致伸缩)。

如果在电介质的两⾯外加交变电场时,电介质产⽣压缩及伸张,即产⽣振动,此振动加到弹性介质上,介质亦将振动,产⽣机械波。

如外加交变电场频率⾼于20KHz,则这种波即是超声波。

超声接收换能器采⽤了正压电效应,将来⾃⼈体中的声压转变为电压。

超声波发射换能器采⽤了逆压电效应,将电压转变为声压,并向⼈体发射。

压电效应是可逆的,压电材料既具有正压电效应,⼜具有逆压电效应。

医学超声设备中,常采⽤同⼀压电换能器作为发射和接收探头,但发射与接收必须分时⼯作。

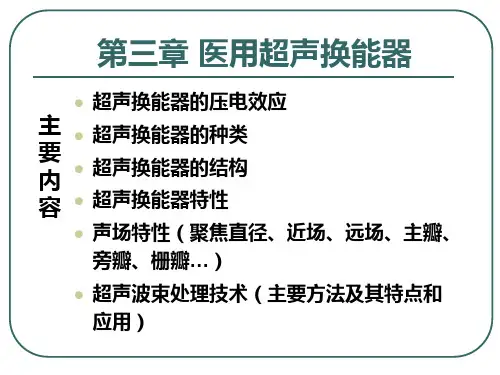

超声学课件第三章

超声学课件第三章
原理:晶体的压电效应
换能器的频率特性
从换能器的发射功率考虑,超声辐射至 发射阻抗的能量,只有当串联阻抗为零 时才最大;
所以,发射换能器的最佳工作频率等于 串联谐振频率,即:
fopt fs 2
1 Cm Lm
暂态特性
暂态特性:换能器对脉冲的响应速率 换能器的频谱越宽,它的暂态特性也越
•线阵超声探头 •凸阵超声探头 •相控阵超声探头 •方阵超声探头
声束特性分类:
非聚焦超声探头
聚焦超声探头
•机械扇扫超声探头 •电子线阵超声探头 •电子凸阵超声探头 •相控阵超声探头 •二维面阵探头
非聚焦超声场 聚焦超声场
机械扇扫超声探头
机械扇形扫描超声探头配用于扇扫式B型超声 诊断仪,它是依靠机械传动方式带动传感器往 复摇摆或连续旋转来实现扇形扫描的。
电子凸阵超声探头
凸阵探头的结构原理与线 阵探头相类似,只是振元 排列成凸形;
但相同振元结构凸形探头 的视野要比线阵探头大。
电子凸阵超声探头
由于其探查视场为扇形,故对某些声窗较小的 脏器的探查比线阵探头更为优越;
比如检测骨下脏器,有二氧化碳和空气障碍的 部位更能显现其特点;
但凸形探头波束扫描远程扩散,必须给予线插 补,否则因线密度低将使影像清晰度变差。
光学聚焦原理类似,在平面晶体表面 附加声学透镜,可使超声波束汇聚到 一点,即焦点。
焦点深度,即焦距,由声学透镜曲率 半径、超声波在声学透镜中的传播速 度和人体中声速所决定。
当声透镜中的声速小于人体中的声速时,声学 透镜表面应为凸曲面。
由于在声透镜中,超声波的传播速度比在人体 中慢,虽然有晶体发射的超声波是同时进入声 透镜的,但其外周的超声波比还在声透镜中的 超声波做得既快又远。

第3章 医用超声换能器与探头

第3章 医用超声换能器与探头

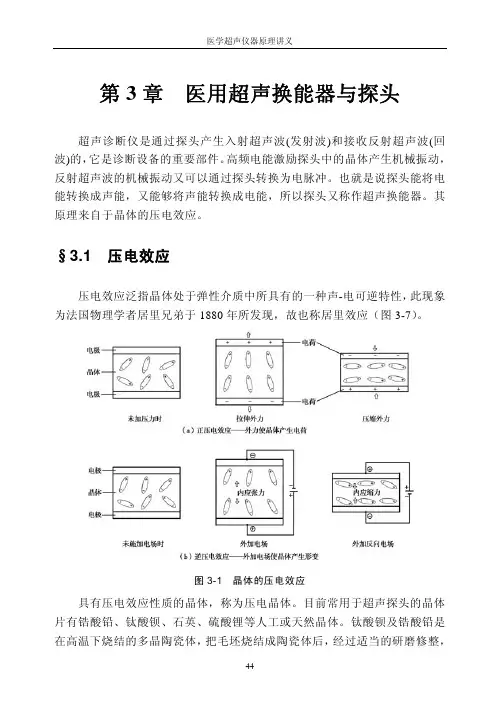

第3章 医用超声换能器与探头超声诊断仪是通过探头产生入射超声波(发射波)和接收反射超声波(回波)的,它是诊断设备的重要部件。

高频电能激励探头中的晶体产生机械振动,反射超声波的机械振动又可以通过探头转换为电脉冲。

也就是说探头能将电能转换成声能,又能够将声能转换成电能,所以探头又称作超声换能器。

其原理来自于晶体的压电效应。

§3.1压电效应压电效应泛指晶体处于弹性介质中所具有的一种声-电可逆特性,此现象为法国物理学者居里兄弟于1880年所发现,故也称居里效应(图3-7)。

图3-1晶体的压电效应具有压电效应性质的晶体,称为压电晶体。

目前常用于超声探头的晶体片有锆酸铅、钛酸钡、石英、硫酸锂等人工或天然晶体。

钛酸钡及锆酸铅是在高温下烧结的多晶陶瓷体,把毛坯烧结成陶瓷体后,经过适当的研磨修整,得到所需的几何尺寸,再用高压直流电场极化后,就具有压电性质,成为换能器件。

3.1.1正压电效应在晶体或陶瓷的一定方向上,加上机械力使其发生形变,晶体或陶瓷的两个受力面上,产生符号相反的电荷;形变方向相反,电荷的极性随之变换,电荷密度同外施机械力成正比,这种因机械力作用而激起表面电荷的效应,称为正压电效应,如图3-7(a)。

3.1.2逆压电效应在晶体或陶瓷表面沿着电场方向施加电压,在电场作用下引起晶体或陶瓷几何形状应变,电压方向改变,应变方向亦随之改变,形变与电场电压成比例,这种因电场作用而诱发的形变效应,称为逆压电效应,如图3-7(b)。

一般情况下,压电效应是线性的,然而,当电场过强或压力很大时,就会出现非线性关系。

晶体和陶瓷片因切割方位和几何尺寸的不同,产生机械振动的固有频率也不同,当外加的交变电压的频率与固有频率一致时,产生的机械振动最强;当外加的机械力的频率与固有频率一致时,所产生的电荷也最多。

在超声波诊断仪中激励脉冲的频率必须与探头的固有频率相同。

§3.2压电换能器的特性压电换能器的特性参量很多,现只简单介绍以下3种。

最新[医学]超声学课件 第三章幻灯片课件

最新[医学]超声学课件 第三章幻灯片课件
躁。
电子线阵超声探头
开关控制器 阻尼垫衬 换能器阵列 匹配层 声透镜 外壳
电子凸阵超声探头
凸阵探头的结构原理与线 阵探头相类似,只是振元 排列成凸形;
但相同振元结构凸形探头 的视野要比线阵探头大。
电子凸阵超声探头
由于其探查视场为扇形,故对某些声窗较小的 脏器的探查比线阵探头更为优越;
比如检测骨下脏器,有二氧化碳和空气障碍的 部位更能显现其特点;
但凸形探头波束扫描远程扩散,必须给予线插 补,否则因线密度低将使影像清晰度变差。
相控阵超声探头
固定聚焦探头 多阵元相控阵探头
2.2 超声换能器的结构
单阵元和多阵元换能器 声聚焦和电子聚焦换能器 一维和二维换能器 数字和模拟波束生成器
诊断部位和应用方式 探头中换能器所用振元数目 声束特性 波束控制方式 探头的几何形状
诊断部位分类:
• 眼科探头 • 心脏探头 • 腹部探头 • 颅脑探头 • 腔内探头 • 儿童探头
波束控制方式分类:
•线扫探头 •相控阵探头 •机械扇扫探头 •方阵探头
几何形状分类
•矩形探头 •柱形探头 •弧形探头(凸形) •圆形探头 •柱形探头
很明显,沿声束方向,聚焦深度不能均 匀分段。离换能器表面越近,设置的聚 焦焦点越密集。
超声波束处理技术--- 电子聚焦
一、线列阵电子聚焦 2. 电子聚焦原理及其延时公式
超声波束处理技术--- 电子聚焦
设阵元中心间距为d,换能器孔径为D, 聚焦点离换能器表面距离p,聚焦焦距为 F,传播介质中声速为c。
[医学]超声学课件 第三 章
什么是超声换能器
医学诊断上所使用的超声波频率一般为 0.5MHz~15MHz,多是由压电晶体一类 的材料制成的超声探头产生的。

第3章 医用超声换能器与探头

第3章 医用超声换能器与探头

第3章 医用超声换能器与探头超声诊断仪是通过探头产生入射超声波(发射波)和接收反射超声波(回波)的,它是诊断设备的重要部件。

高频电能激励探头中的晶体产生机械振动,反射超声波的机械振动又可以通过探头转换为电脉冲。

也就是说探头能将电能转换成声能,又能够将声能转换成电能,所以探头又称作超声换能器。

其原理来自于晶体的压电效应。

§3.1压电效应压电效应泛指晶体处于弹性介质中所具有的一种声-电可逆特性,此现象为法国物理学者居里兄弟于1880年所发现,故也称居里效应(图3-7)。

图3-1晶体的压电效应具有压电效应性质的晶体,称为压电晶体。

目前常用于超声探头的晶体片有锆酸铅、钛酸钡、石英、硫酸锂等人工或天然晶体。

钛酸钡及锆酸铅是在高温下烧结的多晶陶瓷体,把毛坯烧结成陶瓷体后,经过适当的研磨修整,得到所需的几何尺寸,再用高压直流电场极化后,就具有压电性质,成为换能器件。

3.1.1正压电效应在晶体或陶瓷的一定方向上,加上机械力使其发生形变,晶体或陶瓷的两个受力面上,产生符号相反的电荷;形变方向相反,电荷的极性随之变换,电荷密度同外施机械力成正比,这种因机械力作用而激起表面电荷的效应,称为正压电效应,如图3-7(a)。

3.1.2逆压电效应在晶体或陶瓷表面沿着电场方向施加电压,在电场作用下引起晶体或陶瓷几何形状应变,电压方向改变,应变方向亦随之改变,形变与电场电压成比例,这种因电场作用而诱发的形变效应,称为逆压电效应,如图3-7(b)。

一般情况下,压电效应是线性的,然而,当电场过强或压力很大时,就会出现非线性关系。

晶体和陶瓷片因切割方位和几何尺寸的不同,产生机械振动的固有频率也不同,当外加的交变电压的频率与固有频率一致时,产生的机械振动最强;当外加的机械力的频率与固有频率一致时,所产生的电荷也最多。

在超声波诊断仪中激励脉冲的频率必须与探头的固有频率相同。

§3.2压电换能器的特性压电换能器的特性参量很多,现只简单介绍以下3种。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第3章 医用超声换能器与探头超声诊断仪是通过探头产生入射超声波(发射波)和接收反射超声波(回波)的,它是诊断设备的重要部件。

高频电能激励探头中的晶体产生机械振动,反射超声波的机械振动又可以通过探头转换为电脉冲。

也就是说探头能将电能转换成声能,又能够将声能转换成电能,所以探头又称作超声换能器。

其原理来自于晶体的压电效应。

§3.1压电效应压电效应泛指晶体处于弹性介质中所具有的一种声-电可逆特性,此现象为法国物理学者居里兄弟于1880年所发现,故也称居里效应(图3-7)。

图3-1晶体的压电效应具有压电效应性质的晶体,称为压电晶体。

目前常用于超声探头的晶体片有锆酸铅、钛酸钡、石英、硫酸锂等人工或天然晶体。

钛酸钡及锆酸铅是在高温下烧结的多晶陶瓷体,把毛坯烧结成陶瓷体后,经过适当的研磨修整,得到所需的几何尺寸,再用高压直流电场极化后,就具有压电性质,成为换能器件。

3.1.1正压电效应在晶体或陶瓷的一定方向上,加上机械力使其发生形变,晶体或陶瓷的两个受力面上,产生符号相反的电荷;形变方向相反,电荷的极性随之变换,电荷密度同外施机械力成正比,这种因机械力作用而激起表面电荷的效应,称为正压电效应,如图3-7(a)。

3.1.2逆压电效应在晶体或陶瓷表面沿着电场方向施加电压,在电场作用下引起晶体或陶瓷几何形状应变,电压方向改变,应变方向亦随之改变,形变与电场电压成比例,这种因电场作用而诱发的形变效应,称为逆压电效应,如图3-7(b)。

一般情况下,压电效应是线性的,然而,当电场过强或压力很大时,就会出现非线性关系。

晶体和陶瓷片因切割方位和几何尺寸的不同,产生机械振动的固有频率也不同,当外加的交变电压的频率与固有频率一致时,产生的机械振动最强;当外加的机械力的频率与固有频率一致时,所产生的电荷也最多。

在超声波诊断仪中激励脉冲的频率必须与探头的固有频率相同。

§3.2压电换能器的特性压电换能器的特性参量很多,现只简单介绍以下3种。

3.2.1频率特性压电换能器的晶体本身是一个弹性体,因此有其固有的谐振频率,当所施力的频率等于其固有频率时,它将产生机械谐振,由于正压电效应而产生最大电信号。

另一方面,当所施加电的频率和压电晶体固有频率一致时,由于逆压电效应则应发生机械谐振,谐振时振幅最大,弹性能量也最大,这时,压电晶体获得最大形变振动,通过介质产生超声波输出。

实验证明,当所施加力或电的频率不与晶体固有频率一致时,压电换能器晶体产生的电信号幅度和变形振动幅度都将变小,可见,它们都是频率的函数。

如果对压电晶体施加一定值的电压,改变所加电压的频率,回路电流或阻抗将随其变化,当电压频率为某一频率F m时,电流出现最大值I max,当电压频率为另一频率F n时,电流出现最小值I min。

压电晶体的电流随频率而变化的现象(见图3-8),说明了压电换能器晶体的等效阻抗是一个随频率而变化的量。

如果继续增加电压的频率,还可以发现有规律地出现一系列电流的波动,且波动的最大值(对应F m1、F m2…)是依次减小的,而波动最小值(对应F n1、F n2…则是依次增大的,F m称为压电振子的最小阻抗频率(又可称为最大传输频率);Fn称为最大阻抗频率(又可称为最小传输频率)。

图3-2压电晶体的电流-频率特性3.2.2换能特性换能器的换能特性包括两个方面:电能-机械能-超声能,超声能-机械能-电能。

前者属于发射过程,后者属于接收过程。

能量间转换必然产生损失(产生了无益的能耗),以转换效率来表征换能器这一性能:电机转换效率=输出的机械功率/输入的电功率机声转换效率=辐射的超声功率/输入的机械功率因此:电声转换效率=辐射的超声功率/输入的电功率3.2.3暂态特性超声诊断仪的换能器大多工作于脉冲状态,换能器对脉冲的响应速率称为暂态特性,这也是一项重要指标。

换能器的暂态特性与其频率特性是有关系的,简言之,换能器的频谱越宽,它的暂态特性也越好,可允许的超声脉冲的宽度越窄。

在这里,所描述的脉冲宽度是指断续发射出超声的时间长度,单位是秒(s),它与频率(超声波每秒振动的次数)是不同的。

§3.3换能器的声场弹性媒质中超声能量传播的空间称为超声场,不同的超声振元,以及不同的传播条件会形成不同的超声能量的空间分布。

了解超声场的性质和分布特点,对超声诊断和治疗仪器的设计与应用十分重要。

生物组织本身不是一个均匀的各项同性介质,不同的脏器组成成分也不尽同。

在超声传播过程中,由于反射面的不光滑会产生反射、折射和散射等现象,因此声场的分布会变得非常复杂,描述生物组织内超声场是极其困难的。

为了讨论方便,这里只研究最简单的平面圆形换能器所产生的辐射声场的一般规律。

图3-3平面圆形换能器在一般工程中,平面圆形换能器应用很广泛,如图3-3所示。

假设其表面是活塞振动面,可以把它看成有无数个频率、振幅和相位相同的点声源ds组成。

因此求出各个声源所发出的声波在观察点B 点所产生的声压贡献,通过积分就能求出这一点的总声压。

根据惠更斯(Huygens )原理,B 点的声场可以看作是平板换能器上所有像ds 一样的面积作为声源发出的球面波在B 点的合成。

因此,都是以同样的t u u ωcos 0=那么点源ds 在B 点产生的声压为:01cos(22kZu dp t kr ds r πωπ′=−+ 式中λπ/2=k 为波数,Z =ρ0c 0为声波传播媒质的特性阻抗。

整个平板换能器在P 点产生的合成声压应为:20000cos()2R S t j u p dp d d ππωωρρρθπ−+==∫∫∫ 1. 圆形换能器的轴向声场特性分析声轴上的情况,平面圆形半径为R ,此时0ϕ=,z r =。

r ′=则,B 点的声压为2000cos()(,)2R t kZu p z t d d r ππωρρθπ−=′∫∫ 即)](2sin[)(2sin 2)]cos()[cos()]2sin()2[sin(),(22220220220z z R k t z z R k Zu z R k t kz t Zu kz t z R k t Zu t z p ++−−+−=+−−−=+−−++−−=ωωωπωπω仅考虑幅值,所以声压的振幅与轴向距离z 的关系为:00()(,)sin )2sin[)]k p z p z t Zu z p z πλ==−=−式中:P 0=2ρ0C 0u 0。

由此可以求出极大、极小值所对应距离的坐标:λλ)12(4)12(4222max,++−=n n R z n ,n = 0, 1, 2, 3,… λλn n R z n 2222min,−=,n = 0, 1, 2, 3,… 可以看出,当max,0z z >后,声压振幅随距离的变化缓缓下降,成为很有规律的变化。

通常所指的远场区域与近场区域分界点就选在处。

这一点的距离坐标为max,0z 22max,044R z λλ−=, 在医用超声的范围,都有λ>>R ,所以:R nz D R z ==≈λλ422max,. 讨论分析: ① 在z较小的区域,即在声源附近当)2k z n π−=,(n = 1,2,3,……)时,声压幅值为零;而当1)(22k z n )π=+,(n = 1,2,3,……)时,声压幅值出现极大。

可见在这一区域,由于声波的强烈干涉效应。

轴向声压呈极大极小值相间的起伏状态,随着距离的增加间隔逐渐加宽。

② 当z > 2R时,20sin )sin sin 22k kR z z π≈=2z 式中:z = z 0时,声压幅值为极大,而当z > z 0后,由于00sin 22zz z z ππ=表明声压幅值已开始像球面波一样,随距离反比地减弱。

因而便是轴向上声压幅值中最远的一个极大的位置,它可以看作圆形活塞换能器声场由近场过渡到远场的分界线,图3-4,为声压轴向分布曲线。

图3-4 平面圆形活塞式换能器声压轴向分布曲线③ 超声诊断用换能器设计中,一般尽量使被测区域远于z 0,以避免声场本身起伏影像监测结果。

2. 圆形平面换能器的远场指向特性由于振膜的轴对称性,只需计算包括声轴的某一定向平面的指向性,不失一般性,取YOZ 为定向平面。

又根据远场条件,r 0 >> R ,故友02sin con 000000(,)()2R kr jk j u p r e q e d d r πϕθωρθρρπ−−=∫∫ρθ 同理,对圆形活塞换能器,q (ρ0) = 1,推导可得其解析式:0001002(sin )(,)[]2s jkr j u R J kR p r e r kR ωρin θθθ−= 按指向性定义,可得圆形活塞换能器指向函数为12(sin )|(,)|()|||(,0)|sin J kR p r D p r kR θθθθ== 式中:J 1——一阶贝塞尔函数。

讨论分析:① 随着kR 值的增大,即随着辐射面积德加大或频率的提高,指向性愈加尖锐。

② J 1函数有一系列零值,即当kR sin θ = 3.83,7.02,10.2等值时,指向性函数出现零值,在kR sin θ < 3.83的范围为指向性主瓣,使主瓣两侧指向性函数首先将为零值所对应的角度为3.83arcsinarcsin 0.61arcsin1.22kR R D λλθ=== 通常,把2θ称为主瓣开角,把θ称为换能器声束的半扩散角。

图3-5为圆形活塞指向性图。

图3-5 平面圆形活塞式换能器声压横向指向性曲线3. 矩形平面换能器近场轴向声压矩形平面换能器的计算坐标如图3-6所示。

大量计算表明,矩形平面活塞换能器近场的起伏比圆形活塞小,其最远和次远极大分别相应于矩形两个变长平方与2.88λ的比值。

即2202200.352.880.352.88a a a a z b b z λλλλ≈≈≈≈ 类似于圆形平面活塞从近场到远场的分界线。

图3-6平面矩形式换能器声场的计算坐标图3-7矩形平面换能器轴向上声场分布曲线§3.4超声探头的类别及其结构超声探头可以从以下不同方面来分类,它们是:① 按诊断部位分类,有眼科探头、心脏探头、腹部探头、颅脑探头、腔内探头和儿童探头等之分(图3-8);图3-8应用在不同诊断部位的各类超声探头② 按应用方式分类,有体外探头、体内探头、穿刺活检探头之分;③ 按探头中换能器所用振元数目分类,又有单元探头和多元探头之说;④ 按波束控制方式分类,则有线扫探头、相控阵探头、机械扇扫探头和方阵探头等;⑤ 按探头的几何形状分类(这是一种惯用的分类方法),则有矩形探头、柱形探头、弧形探头(又称凸形)、圆形探头等。

还有其它的一些分类方法,这里不一一进行介绍。

通常工作中,习惯使用较多的是按①、④和⑤三种方式分类。
