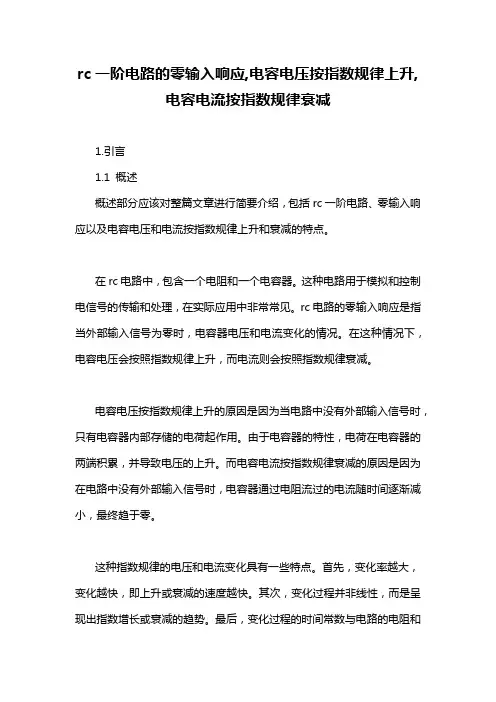

rc一阶电路的零输入响应,电容电压按指数规律上升,电容电流按指数规律衰减
rc一阶电路的零输入响应,电容电压按指数规律上升,电容电流按指数规律衰减1.引言1.1 概述概述部分应该对整篇文章进行简要介绍，包括rc一阶电路、零输入响应以及电容电压和电流按指数规律上升和衰减的特点。
在rc电路中，包含一个电阻和一个电容器。
这种电路用于模拟和控制电信号的传输和处理，在实际应用中非常常见。
rc电路的零输入响应是指当外部输入信号为零时，电容器电压和电流变化的情况。
在这种情况下，电容电压会按照指数规律上升，而电流则会按照指数规律衰减。
电容电压按指数规律上升的原因是因为当电路中没有外部输入信号时，只有电容器内部存储的电荷起作用。
由于电容器的特性，电荷在电容器的两端积累，并导致电压的上升。
而电容电流按指数规律衰减的原因是因为在电路中没有外部输入信号时，电容器通过电阻流过的电流随时间逐渐减小，最终趋于零。
这种指数规律的电压和电流变化具有一些特点。
首先，变化率越大，变化越快，即上升或衰减的速度越快。
其次，变化过程并非线性，而是呈现出指数增长或衰减的趋势。
最后，变化过程的时间常数与电路的电阻和电容参数有关，不同的参数组合会导致不同的响应速度和幅度。
通过深入理解rc一阶电路零输入响应的概念和特点，我们可以更好地掌握电路的工作原理和性能。
这对于电子工程师设计和优化电路系统非常重要，也为我们更好地理解电信号在信号处理和传输过程中的行为提供了有益的启示。
1.2 文章结构文章结构部分的内容：本文总共分为三个主要部分：引言、正文和结论。
引言部分主要包括概述、文章结构和目的。
首先，我们将简要介绍RC 一阶电路的概念和特点，并指出零输入响应在该电路中的重要性。
接着，我们将详细说明本文的结构和内容安排，以便读者能够更好地理解文章的主旨和逻辑框架。
最后，我们将明确本文的目的，即探讨RC一阶电路的零输入响应，以及电容电压和电流按指数规律变化的原因和特点。
正文部分将是本文的核心部分，我们将分为三个小节来进行讨论。
首先，在第2.1小节中，我们将介绍零输入响应的基本概念和原理，包括什么是零输入响应以及它在RC一阶电路中的意义和应用。

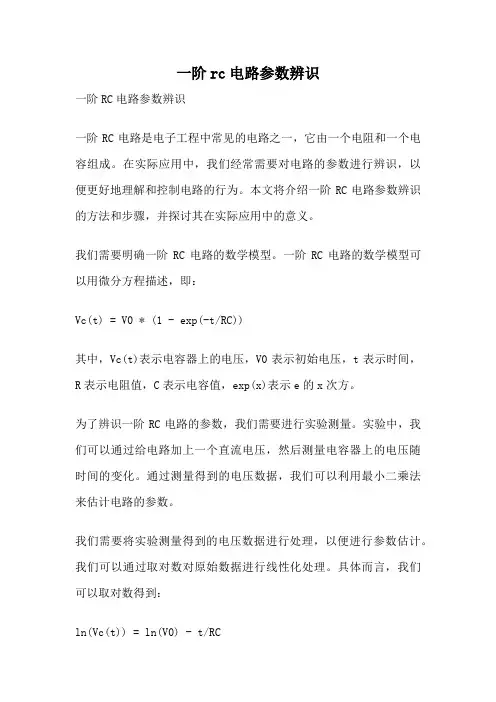

一阶rc电路参数辨识
一阶rc电路参数辨识一阶RC电路参数辨识一阶RC电路是电子工程中常见的电路之一，它由一个电阻和一个电容组成。
在实际应用中，我们经常需要对电路的参数进行辨识，以便更好地理解和控制电路的行为。
本文将介绍一阶RC电路参数辨识的方法和步骤，并探讨其在实际应用中的意义。
我们需要明确一阶RC电路的数学模型。
一阶RC电路的数学模型可以用微分方程描述，即：Vc(t) = V0 * (1 - exp(-t/RC))其中，Vc(t)表示电容器上的电压，V0表示初始电压，t表示时间，R表示电阻值，C表示电容值，exp(x)表示e的x次方。
为了辨识一阶RC电路的参数，我们需要进行实验测量。
实验中，我们可以通过给电路加上一个直流电压，然后测量电容器上的电压随时间的变化。
通过测量得到的电压数据，我们可以利用最小二乘法来估计电路的参数。
我们需要将实验测量得到的电压数据进行处理，以便进行参数估计。
我们可以通过取对数对原始数据进行线性化处理。
具体而言，我们可以取对数得到：ln(Vc(t)) = ln(V0) - t/RC然后，我们可以使用最小二乘法来估计参数ln(V0)和1/RC。
最小二乘法是一种常用的参数估计方法，它通过最小化观测数据与模型预测值之间的差异来得到参数的估计值。
在进行最小二乘法估计时，我们需要定义一个损失函数，用于衡量观测数据与模型预测值之间的差异。
常用的损失函数是平方差函数，即将观测数据与模型预测值之间的差异的平方求和。
通过最小化损失函数，我们可以得到参数的估计值。
我们可以使用估计得到的参数来验证模型的准确性。
我们可以将估计得到的参数代入数学模型中，然后将模型预测值与实际测量值进行比较。
如果模型预测值与实际测量值吻合较好，则说明我们的参数估计是准确的。
一阶RC电路参数辨识在实际应用中具有重要意义。
通过对电路参数的准确辨识，我们可以更好地理解电路的行为，并进行精确的控制。
在电路设计和调试过程中，参数辨识可以帮助我们找出电路中存在的问题，并进行相应的修正。
4.5 一阶RC电路的暂态过程分析
4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。
2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。
3．进一步了解一阶微分电路、积分电路和耦合电路的特性。
二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。
当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。
在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。
方波如图4.5.1所示。
图4.5.1 方波电压波形 图4.5.4 测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。
此时，输出电压U 0近似地与输入电压U i 呈微分关系。
dt du RC U i O 图4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。
其输入、输出电压波形的对应关系如图4.5.3所示。
在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。
3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。
此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈t i O d u RC U 1积分电路的输出波形为锯齿波。
当电路处于稳态时，其波形对应关系如图3.5.5所示。
注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。
图4.5.5 积分电路波形 图4.5.6 耦合电路波形4．耦合电路RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。
如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。
电路原理实验RC一阶电路的响应测试
电路原理实验RC一阶电路的响应测试RC一阶电路是由电阻R和电容C组成的电路。
它是一种常见的滤波电路，可以用于对信号进行滤波和延时等处理。
本实验将对RC一阶电路的响应进行测试，包括频率响应和时间响应两个方面。
一、频率响应测试频率响应测试可以了解RC一阶电路对不同频率信号的响应情况，即电路的频率特性。
我们可以通过改变输入信号的频率，测量输出信号的幅值和相位，从而绘制出RC电路的幅频特性曲线和相频特性曲线。
实验步骤如下：1.搭建RC一阶电路实验电路。
将电容C和电阻R按照串联的方式连接，接入信号发生器的输出端，然后将电路的输出端连接到示波器上。
确保电路接线正确，电容C和电阻R的数值符合实验要求。
2.打开信号发生器和示波器，将信号发生器的频率调节到最低，幅值调节到合适的范围内。
3.逐步增加信号发生器的频率，同时观察示波器上输出信号的幅值和相位。
记录下不同频率下的输出幅值和相位数据。
4.根据记录的数据，绘制RC电路的幅频特性曲线和相频特性曲线。
可以选择使用半对数坐标系或对数坐标系进行绘制，以更清晰地展示电路的频率特性。
二、时间响应测试时间响应测试可以了解RC一阶电路对输入信号的响应速度和衰减情况。
我们可以通过输入一个脉冲信号或方波信号，观察输出信号的波形，从而了解RC电路的时间特性。
实验步骤如下：1.搭建RC一阶电路实验电路。
将电容C和电阻R按照串联的方式连接，接入信号发生器的输出端，然后将电路的输出端连接到示波器上。
确保电路接线正确，电容C和电阻R的数值符合实验要求。
2.打开信号发生器和示波器，将信号发生器的频率调节到适当的范围内，幅值调节到合适的范围内。
3.输入一个脉冲信号或方波信号，观察示波器上输出信号的波形。
记录下输出信号的上升时间、下降时间和衰减时间等数据。
4.根据记录的数据，分析RC电路的时间特性。
可以计算RC电路的时间常数，即RC的乘积，进一步了解电路的响应速度和衰减情况。
总结：通过频率响应测试和时间响应测试，我们可以全面了解RC一阶电路的响应特性。
一阶RC电路分析
3.3 RC电路的响应经典法分析电路的暂态过程，就是根据激励通过求解电路的微分方程以得出电路的响应。
激励和响应都是时间的函数所以这种分析又叫时域分析。
3.3.1 RC电路的零输入响应零输入响应------无电源激励，输入信号为零。
在此条件下，由电容元件的初始状态u C（0+）所产生的电路的响应。
分析RC电路的零输入响应，实际上就是分析它的放电过程。
如图 3.3.1(RC串联电路，电源电压U0)。
换路前，开关S合在位置2上，电源对电容充电。
t=0时将开关从位置2合到位置1，使电路脱离电源，输入信号为零。
此时，电容已储有能量，其上电压的初始值u C（0+）=U0；于是电容经过电阻R开始放电。
根据基尔霍夫电压定律，列出t≥0时的电路微分方程RCdu C/dt+u C=0 3.3.1式中 i=Cdu C/dt令式 3.3.1的通解为 u C=Ae pt代入3.3.1并消去公因子Ae pt得微分方程的特征方程 RCp+1=0 其根为p=-1/RC于是式3.3.1的通解为 u C=Ae-1t/RC定积分常数A。
根据换路定则，在t=0+时，u C（0+）=U0，则A=U0。
所以 u C= U0e-1t/RC= U0 e-1/τ ------ 3.3.3 C图3.3.1RC放电电路-+-U+u C-t=0+u CSiR其随时间变化的曲线如图3.3.2所示。
它的初始值为U 0，按指数规律衰减而趋于零。
式3.3.3中，τ=RC 它具有时间的量纲，所以称电路时间常数。
决定u C 衰减的快慢。
当t=τ时， u C = U 0e -1=U 0/2.718=36.8%U 0 可见τ等于电压u C 衰减到初始值U 0的36.8%所需的时间。
可以用数学证明，指数曲线上任意点的次切距的长度都等于τ。
以初始点为例〖图3.3.2（a ）〗du C /dt=-U 0/τ 即过初始点的切线与横轴相交于τ。
从理论上讲，电路只有经过t=∞的时间才能达到稳定。

一阶RC电路的阶跃响应
基础知识
01
一阶RC电路
阶跃响应
02
03
时间常数
由一个电阻R和一个电容C串联组 成的电路。
当电路的输入从一个电压值突然 跳变到另一个电压值时，电路的 输出随时间变化的特性。
决定RC电路动态响应快慢的参数 ，等于RC的乘积。
02
CATALOGUE
一阶RC电路的原理
电容和电阻的基本原理
电容
电容是一种存储电荷的电子元件，其基本单位是法拉。电容的基本原理是电荷在电场中会受到电场力 的作用，从而在电容的两极板上积聚电荷。电容的充电和放电过程就是电荷在电容两极板之间移动的 过程。
集成RC电路
将多个一阶RC电路集成在一块芯片上，实现小型 化、集成化的信号处理功能。
参数优化
通过优化一阶RC电路的元件参数，可以进一步提 高电路的性能。
一阶RC电路和其他电路的比较和分析
与RL电路的比较
一阶RC电路和RL电路在阶跃响应上有显著差异，RC电路的响应 速度更快。
与二阶RLC电路的比较
二阶RLC电路具有更复杂的动态特性，可以用于实现更高级的信号 处理功能。
02
欠阻尼响应：系统对阶跃输入的响应速度较慢，输出在一段时间内会 持续振荡。
03
过阻尼响应：系统对阶跃输入的响应速度较快，输出在一段时间内会 迅速达到稳态值，不会发生振荡。
04
临界阻尼响应：系统对阶跃输入的响应速度最快，输出在极短时间内 达到稳态值，且不会发生振荡。
阶跃响应的特点
阶跃响应具有非线性 特性，其输出与输入 之间通常不是线性关 系。
一阶RC电路的阶跃 响应
目录
• 引言 • 一阶RC电路的原理 • 阶跃响应的概念 • 一阶RC电路的阶跃响应分析 • 实验和模拟 • 应用和扩展
RC一阶电路实验报告
RC一阶电路实验报告RC电路是由一个电阻和一个电容器串联而成的电路，在实验中，我们将通过测量电压和电流的变化来研究RC电路的性质和特点。
实验装置和材料：1.直流电源；2.电阻；3.电容器；4.电压表；5.电流表；6.连线电缆；7.示波器。
实验步骤：1.将电阻和电容器串联，连接到直流电源的正负极；2.通过电压表和电流表来测量电路中的电压和电流；3.使用示波器来观察电路中的电压波形。
实验数据记录和分析：1.在不同的电阻值和电容值下，测量电路中的电压和电流，并记录数据；2.分析电压和电流的变化趋势；3.通过计算得出电路的时间常数等重要参数。
结果和讨论：1.根据实验数据绘制电压和电流的图像，并分析其特点；2.根据计算得出的电路参数，讨论RC电路的特性和效果；3.对于电阻和电容值的选择和变化，讨论其对电路性能的影响。
结论：1.RC电路是一个以电阻和电容器为基础的电路，通过测量电压和电流的变化可以研究其性质和特点；2.在实验中，我们观察到电压和电流的变化趋势，并通过计算得出了电路的参数；3.对于电阻和电容值的选择和变化，会对电路的性能产生影响，需要经过合理的设计和调整。
实验总结：通过这次实验，我们深入了解了RC电路的基本原理和特点，并通过实际测量和计算得出了电路的重要参数。
这对我们进一步学习和应用电路有着重要的意义。
同时，在实验过程中，我们也学会了如何使用示波器和测量仪器，并对实验的记录和数据分析有了更深的认识。
这些实验技巧和经验对我们今后的学习和工作都有着很大的帮助。
[1]《电路分析基础教程》；[2]“RC电路的研究与应用”；[3]“电子电路实验指导书”。
4.5 一阶RC电路的暂态过程分析
4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。
2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。
3．进一步了解一阶微分电路、积分电路和耦合电路的特性。
二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。
当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。
在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。
方波如图4.5.1所示。
图 4.5.1 方波电压波形 图 4.5.4测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。
此时，输出电压U 0近似地与输入电压U i 呈微分关系。
dt du RC U i O图 4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。
其输入、输出电压波形的对应关系如图4.5.3所示。
在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。
3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。
此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈ti O d u RC U 1 积分电路的输出波形为锯齿波。
当电路处于稳态时，其波形对应关系如图3.5.5所示。
注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。
图 4.5.5 积分电路波形 图 4.5.6耦合电路波形4．耦合电路 RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。
如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告。
实验目的：本实验旨在通过搭建一阶RC电路，研究电容器充放电过程的特性，探究电容器充放电过程中电压和电流的变化规律，以及RC电路的时间常数与电容器电压之间的关系。
实验仪器与设备：1. 电源，直流可调电源。
2. 示波器，数显示波器。
3. 元器件，电阻、电容。
4. 连接线、万用表等。
实验原理：一阶RC电路由电阻和电容串联而成，当电路接通电源后，电容器开始充电，电压逐渐上升；当电路断开电源后，电容器开始放电，电压逐渐下降。
其数学模型由一阶微分方程描述，充放电过程的电压和电流变化规律可以用指数函数表示。
时间常数τ是一阶RC电路的重要参数，它决定了电容器充放电过程的快慢程度。
实验步骤：1. 按照电路图连接电阻、电容和电源，注意连接的正确性和稳定性。
2. 调节电源输出电压，使其符合实验要求。
3. 使用示波器观察电容器充放电过程中电压的变化情况，并记录数据。
4. 根据记录的数据，分析电容器充放电过程中电压和电流的变化规律，计算电路的时间常数τ。
实验数据与分析：实验结果表明，电容器充电过程中电压随时间呈指数增长，电流呈指数衰减；放电过程中电压随时间呈指数衰减，电流呈指数增长。
通过对实验数据的分析，我们得到了电路的时间常数τ与电容器电压之间的关系。
实验结果与理论计算结果吻合较好，验证了一阶RC电路的充放电特性。
实验结论：通过本次实验，我们深入了解了一阶RC电路的充放电特性，掌握了电容器充放电过程中电压和电流的变化规律，以及时间常数τ与电容器电压之间的关系。
同时，实验结果与理论计算结果的吻合度较高，证明了实验的可靠性和准确性。
实验中遇到的问题及解决方法：在实验过程中，我们遇到了电路连接不稳定、示波器读数不准确等问题，但通过仔细检查和调整，最终成功完成了实验。
展望：通过本次实验，我们对一阶RC电路有了更深入的了解，但仍有许多未探索的领域，例如不同电阻、电容值对电路特性的影响等。
RC一阶电路分析
优化策略
动态调整
根据电路的工作状态和环境变化，动态调整元件 参数或工作模式，以实现最优性能。
集成化设计
将多个RC一阶电路集成在一个芯片上，实现小型 化、高效化和低成本化。
智能化控制
引入人工智能和机器学习技术，实现对RC一阶电 路的智能控制和优化。
应用前景
通信领域
RC一阶电路在通信系统中有着广泛的应用，如信号处理、 调制解调等，其改进和优化将有助于提升通信系统的性能 和稳定性。
动态响应
RC一阶电路的动态响应表现为电容两端电压随 时间的变化规律，通常用微分方程描述。
3
应用
RC一阶电路在电子工程、控制系统等领域有广 泛应用，用于模拟一阶动态系统的行为。
02
RC一阶电路的响应
瞬态响应
定义
瞬态响应是指RC一阶电路在输入信号激励下，从初始状态到最终 稳态状态的变化过程。
特点
瞬态响应具有振荡和衰减特性，其变化规律与时间常数相关。
滤波器
总结词
RC一阶电路可以构成低通滤波器、高通滤波器和带通滤波器等不同类型的滤波器。
详细描述
低通滤波器允许低频信号通过，抑制高频信号；高通滤波器允许高频信号通过，抑制低频信号；带通滤波器允许 特定频段的信号通过，抑制其他频段的信号。这些滤波器在信号处理、通信和控制系统中有着广泛的应用。
04
RC一阶电路的仿真分析
1. 连接电路
将电源、电容器、电 阻器和信号发生器按 照正确的极性连接起 来，形成RC一阶电 路。
2. 调整参数
根据实验要求，调整 电容器和电阻器的参 数，如电容值和电阻 值。
3. 启动实验
开启电源，使电路正 常工作。
4. 观察波形
使用示波器观察电容 器两端电压的波形变 化。
RC一阶电路的响应
1、研究RC电路在零输入，阶跃激励和方波激励情况下，响应的基本规律和特点。 2、学的
实验目的
实验要求
知识点
难点指导
实验原理说明
实验目的
实验要求
知识点
难点指导
RC一阶电路的响应
1、一阶RC电路对阶跃激励的零状态响应就是直流电源经电阻R向C充电。对于图9-1所示的一阶电路,当t=0时开关K由位置2转到位置1,由方程：
RC一阶电路的响应
实验目的
实验要求
知识点
难点指导
图9-3
报告要求
1、用坐标纸描绘出电容充电及放电过程。 2、把用示波器观察到的各种波形画在坐标纸上，并做出必要的说明。
RC一阶电路的响应
实验目的
实验要求
知识点
难点指导
图9-2
UC（V）
3
4
5
6
7
8
9
充电时间t1（s）
表9-1 RC电路充电
2、RC电路放电 将电容充电至10V电压，按清零按钮使秒表置零，将开关K置于3点，方法同上。数据记在表9-2中。
RC一阶电路的响应
实验目的
RC一阶电路的响应
实验目的
实验要求
知识点
难点指导
3、对于RC电路的方波响应，在电路的时间常数远小于方波周期时，可以视为零状态响应和零输入响应的多次过程。方波的前沿相当于给电路一个阶跃输入，其响应就是零状态响应，方波的后沿相当于在电容具有初始值UC（0-）时把电源用短路置换，电路响应转换成零输入响应。 由于方波是周期信号，可以用普通示波器显示出稳定的图形，以便于定量分析。本实验采用的方波信号的频率为1000Hz。
实验要求
一阶rc电路的过渡过程实验报告
一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。
它由一个电阻器和一个电容器组成。
在这个电路中，电容器表现出一种电学性质，称为电容。
当电容的电压发生变化时，它可以在电路中存储或释放电荷。
我们可以通过理论分析来研究一阶RC电路的特性。
在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。
我们可以使用一些基本电路方程来描述一阶RC电路的行为。
这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。
我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。
欧姆定律(V = IR)是电路中最基本的方程之一。
它描述了电路中的电压、电流和电阻之间的关系。
如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。
对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。
在这个电路中，电流的值是由电压和电阻的值决定的。
我们可以使用公式I = V/R来计算电流。
另一个重要的方程是电容电压关系(Q = CV)。
这个方程描述了电容器在电路中储存和释放电荷的能力。
如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。
在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。
基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。
这个定律是基于电压的守恒原理。
实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。
在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。
实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。
2. 将一个始末电容器连接到电路中。
3. 调整电容器的值，以便于实验。
4. 开始实验。
将电源连接到电路上，并进行实验过渡过程。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告。
实验目的，通过实验，掌握一阶RC电路的基本特性，了解电容充放电过程的规律。
实验仪器和设备，示波器、信号发生器、电阻、电容、万用表、直流电源等。
实验原理，一阶RC电路由电阻和电容串联而成，当电路接通直流电源后，电容开始充电，电压逐渐上升，直至与电源电压相等；当电路断开电源后，电容开始放电，电压逐渐下降，直至与电源电压相等。
实验步骤：1. 搭建一阶RC电路，连接示波器和信号发生器；2. 调节信号发生器输出正弦波信号，观察示波器上的波形；3. 改变信号频率，观察波形变化；4. 测量电阻、电容的数值，并计算RC时间常数；5. 探究电容充放电过程的规律。
实验数据记录与分析：1. 测量电阻R=1kΩ，电容C=1μF，计算得到RC时间常数τ=RC=1ms；2. 当信号频率为100Hz时，示波器上观察到电压逐渐上升的充电波形；3. 当信号频率为1kHz时，示波器上观察到电压逐渐下降的放电波形；4. 改变信号频率，波形变化规律与RC时间常数有关；5. 通过实验数据分析，验证了电容充放电过程的规律。
实验结论：通过本次实验，我们深入了解了一阶RC电路的基本特性，掌握了电容充放电过程的规律。
实验数据验证了电容充放电过程与RC时间常数的关系，进一步加深了我们对电路的理解。
实验中，我们还发现了信号频率对电容充放电波形的影响，进一步验证了实验原理。
通过这次实验，我们不仅提高了实验操作能力，还加深了对电路原理的理解，为今后的学习打下了坚实的基础。
总结：一阶RC电路实验是电路课程中的重要实践环节，通过实验，我们不仅学到了理论知识，还提高了实验操作能力。
在今后的学习中，我们将继续深入探究电路原理，不断提高自己的实验技能，为将来的科研和工程实践做好充分准备。
通过这次实验，我们对电容充放电过程有了更深刻的认识，也对电路的基本特性有了更清晰的理解。
希望通过不断的实践和学习，我们能够成为真正的电路专家，为科学研究和工程技术做出更大的贡献。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告实验目的：通过实验，了解一阶RC电路的基本原理和特性。
实验器材：电源、电阻、电容、万用表、示波器。
实验原理：一阶RC电路是由电阻和电容串联而成的电路。
当电路中加入直流电源时，电容会充电，电压逐渐增加；当电路中断电源时，电容会放电，电压逐渐减小。
通过实验可以观察到电容充放电的过程，了解电容对电路的影响。
实验步骤：1. 搭建一阶RC电路。
将电阻和电容串联，连接到电源和示波器上。
2. 调节电源输出电压，使电路中的电压逐渐增加。
3. 用示波器观察电容充电的过程。
记录电压随时间变化的波形。
4. 断开电源，观察电容放电的过程。
同样记录电压随时间变化的波形。
5. 测量电容充电和放电的时间常数。
实验结果：通过实验观察到了电容充电和放电的过程。
在充电过程中，电压逐渐增加，呈指数增长的趋势；在放电过程中，电压逐渐减小，同样呈指数减小的趋势。
测量得到电容充电和放电的时间常数分别为τ1和τ2。
实验分析：根据实验结果，可以得出以下结论：1. 一阶RC电路的充放电过程符合指数增长和指数减小的规律。
2. 电容充放电的时间常数τ与电阻R和电容C的数值有关，满足τ=RC的关系。
3. 电容充放电的时间常数τ决定了电路的响应速度，τ越小，响应速度越快。
结论：通过本次实验，我们深入了解了一阶RC电路的基本原理和特性，观察到了电容充放电的过程，并得到了电容充放电的时间常数。
这些实验结果对于我们进一步学习和应用电路理论具有重要的意义。
实验总结：本次实验通过搭建一阶RC电路，观察了电容充放电的过程，得到了电容充放电的时间常数，并对实验结果进行了分析和总结。
通过实验，我们对一阶RC电路有了更深入的理解，为今后的学习和实践奠定了基础。
最新RC一阶电路分析
1
一、一阶电路的概念 电阻电路 动态电路
代数方程 微分方程
对一阶电路的分析，可归结为对简单RC和
RL电路的分析
2
二、一阶RC电路的时域分析
图示电路，设开关S在t=0时闭合，且uC =uC(0-)=U0，，求解开关S在t=0时闭合后电路中的 电流与电压变化规律（电路响应）。
由kVL 得： uR+uc=US
14
（4）RC 微分电路： 时间常数远小于输入脉冲的宽度
输出电压从电阻端取出
（5）RC 积分电路： 时间常数远大于输入脉冲的宽度
输出电压从电容端取出
15
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
16
其
τ=RC
τ=L/R
13
（3）零输入响应：当外加激励为零，仅有动态元 件初始储能所产生所激发的响应。
零输入响应：电路的初始储能为零仅由输入 产生的响应。
全响应：由电路的初始状态和外加激励共同作 用而产生的响应，叫全响应。
全响应=零输入响应+零状态响应
全响应=暂态响应+稳态响应 全响应=固有响应+强制响应
称τ为时间常数, 反映uc 按指数规律衰减的快慢程度。
全响应=暂态响应+稳态响应
2. 若 US＝0，则
t
uC U0e RC
t
uC U0e
零输入响应
5
12 i
IS
R0
+
UC C R
-
(a)
i
+
+
C uC
-
-
(b)
零输入响应
当t=0时， uC(0-)=U0 ，当 t=τ时， uc(τ) =0.368U0， 当 t=4τ时， uc(4τ) =0.0183U0 。当t=4~5τ时，工程上即认 为电容的初始储能已被全部消耗。
一阶rc电路的研究实验报告
一阶rc电路的研究实验报告一阶RC电路的研究实验报告引言：电路是电子学中最基础的研究对象之一。
而一阶RC电路是电子学中最简单的电路之一，也是初学者常常接触到的电路之一。
本实验旨在通过对一阶RC电路的研究，探究其特性和性能。
实验目的：1. 研究一阶RC电路的充放电过程；2. 探究电容和电阻对一阶RC电路性能的影响；3. 分析一阶RC电路的频率响应。
实验器材：1. 直流电源；2. 电阻箱；3. 电容；4. 示波器；5. 万用表；6. 连接线。
实验步骤：1. 搭建一阶RC电路：将电容和电阻按照实验电路图连接起来，确保电路连接正确无误。
2. 充电过程观察：将电源接通，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
3. 放电过程观察：断开电源，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
4. 改变电阻值：将电阻箱的阻值调整为不同数值，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
5. 改变电容值：更换电容器，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
6. 频率响应分析：将示波器连接到电阻上，通过改变输入信号频率，观察输出电压随频率的变化情况，并记录相关数据。
实验结果与分析：1. 充电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出充电过程呈指数衰减趋势。
随着时间的增加，电容器电压逐渐接近电源电压。
2. 放电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出放电过程也呈指数衰减趋势。
随着时间的增加，电容器电压逐渐趋近于零。
3. 改变电阻值：根据实验数据绘制不同电阻值下电容器电压随时间的变化曲线，可以观察到电阻值的变化对充放电过程的时间常数有影响。
电阻值增大时，充放电过程的时间常数增大，电容器充放电速度变慢。
4. 改变电容值：根据实验数据绘制不同电容值下电容器电压随时间的变化曲线，可以观察到电容值的变化对充放电过程的时间常数也有影响。
rc一阶电路充放电和rlc二阶电路暂态响应规律
一、RC一阶电路充放电1.1 电容充放电规律在RC一阶电路中，电容器充放电的规律可以用以下公式表示：\[ q(t) = Q(1-e^{-\frac{t}{RC}}) \]其中，\(q(t)\)表示时间\(t\)时电容器上的电荷量，\(Q\)表示电容器的最大电荷量，\(R\)表示电阻的电阻值，\(C\)表示电容器的电容值。
1.2 电容充放电的波形根据电容充放电规律，我们可以得知电容充电时电荷量\(q(t)\)随时间\(t\)的增长呈指数衰减的曲线，而电容放电时电荷量\(q(t)\)随时间\(t\)的增长呈指数增长的曲线。
1.3 调试和应用根据电容充放电的规律，我们可以利用RC一阶电路实现延时、滤波等功能。
在实际应用中，可以根据需求调整电阻和电容的数值来达到所需的充放电效果。
二、RLC二阶电路暂态响应规律2.1 电感电路暂态响应规律在RLC二阶电路中，电感电路的暂态响应规律可以用以下公式表示：\[ i(t) = I(1-e^{-\frac{Rt}{L}}) \]其中，\(i(t)\)表示时间\(t\)时电感器中的电流，\(I\)表示电感器的最大电流，\(R\)表示电阻的电阻值，\(L\)表示电感器的电感值。
2.2 电感电路暂态响应的波形根据电感电路暂态响应规律，我们可以得知电感器充电时电流\(i(t)\)随时间\(t\)的增长呈指数衰减的曲线，而电感器放电时电流\(i(t)\)随时间\(t\)的增长也呈指数衰减的曲线。
2.3 电容电路暂态响应规律在RLC二阶电路中，电容电路的暂态响应规律可以用以下公式表示：\[ u_c(t) = U_c(1-e^{-\frac{t}{RC}}) \]其中，\(u_c(t)\)表示时间\(t\)时电容器上的电压，\(U_c\)表示电容器的最大电压，\(R\)表示电阻的电阻值，\(C\)表示电容器的电容值。
2.4 电容电路暂态响应的波形根据电容电路暂态响应规律，我们可以得知电容器充电时电压\(u_c(t)\)随时间\(t\)的增长呈指数衰减的曲线，而电容器放电时电压\(u_c(t)\)随时间\(t\)的增长呈指数增长的曲线。
rc一阶电路实验报告结论
rc一阶电路实验报告结论实验目的：通过实验掌握rc一阶电路的基本原理和性质；熟悉rc一阶低通滤波器、高通滤波器的特性；学习使用示波器、函数发生器等基本仪器。
实验原理：RC一阶电路是由一个电容和一个电阻串联，可以用于滤波器、延时电路、放大器等。
在RC电路中，从电源向电容开始充电时，电阻会限制电流的流动。
而一旦电容电量达到一定程度时，电容充电速度减慢，电流变为电阻上的虚拟电流。
当电容电量达到电源电压时，电容不再吸收能量。
此时电容会像一个开路，电阻上的电压保持不变。
低通滤波器是一种滤波器，可以通过控制高频信号的频率而将其消除。
当频率变得很高时，电容器的导电特性变得不起作用，因此信号就不会通过电容器。
因此低通滤波器是将低频信号保留下来的。
实验仪器：正弦波发生器、示波器、万用表、电容器、电阻等。
实验步骤：1.将电容器和电阻器串联在一起，制作rc一阶电路。
2.将RC电路连接到正弦波发生器和示波器上。
3.使用正弦波发生器输入正弦波信号，观察RC电路输出信号在示波器上的波形。
4.使用万用表测量电容器电量和电阻器电阻值。
5.将正弦波发生器频率逐步增大和减小，观察RC电路的输出信号变化。
6.将RC电路调整为低通滤波器和高通滤波器，并观察其变化。
实验结果：通过实验可以发现，当正弦波发生器的频率逐渐增加时，RC电路的输出信号也会逐渐减小。
当输入频率越高时，输出电压越小，RC电路表现出更强的低通特性。
反之，当输入频率逐渐减小时，输出电压也会逐渐减小。
当输入频率越低时，输出电压越小，RC电路表现出更强的高通特性。
通过调整电容和电阻的比例和数值，可以调整RC电路的频率特性。
如果电容值很小，就可以在更高的频率下过滤掉噪声和其他高频信号。
相反，如果电容器很大，就可以在更低的频率下过滤掉低频信号。
结论：在RC电路中，电容充电速度随着时间的推移而逐渐减少。
当电容电量达到电源电压时，电容将像一个开路，并且电阻上的电压保持不变。
通过调整RC电路的电容和电阻，可以控制电路的频率特性。
分级一阶rc等效电路模型
分级一阶rc等效电路模型
RC电路是电子电路中非常重要的一种电路，用于对电信号进行滤波、放大和延迟等处理。
其中，RC电路模型分为一阶和二阶，这里我
们将着重介绍一阶RC等效电路模型。
一阶RC电路模型是指由一个电阻和一个电容器组成的电路。
它用
于描述电源通过一个电阻、电容器并与地相连的电路中，电压与电流
之间的关系。
这样的电路模型非常适合用于模拟高通、低通或带通滤
波器的行为。
在一阶RC电路中，电源依次经过一个电阻和电容器，并与地相连。
当电源电压应用于电路时，电容器会充电，电压会逐渐升高，直到电
容器完全充电。
此时电路中的电流会逐渐减小，因为电容器不再吸收
电流。
因此，在电容器充电之初电路中的电流较大，电容器充电到一半
电流逐渐减小，最后电容器充满电时电流几乎为零。
电容器内的电压
随着时间的推移而变化。
这种电路模型的重要性在于它可以用来描述各种各样的电路，而
且可以用来设计各种传感器和其他设备。
其效果很好，而且非常简单
易懂。
总之，一阶RC电路模型是电子电路中不可或缺的一部分，它提供
了用于模拟高通、低通或带通滤波器行为的方法。
了解RC电路模型可
以帮助我们更好地理解电路中电压和电流之间的关系，进而设计出更加可靠和高效的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3 RC电路的响应经典法分析电路的暂态过程，就是根据激励通过求解电路的微分方程以得出电路的响应。
激励和响应都是时间的函数所以这种分析又叫时域分析。
3.3.1 RC电路的零输入响应零输入响应------无电源激励，输入信号为零。
在此条件下，由电容元件的初始状态u C（0+）所产生的电路的响应。
分析RC电路的零输入响应，实际上就是分析它的放电过程。
如图3.3.1(RC串联电路，电源电压U0)。
换路前，开关S合在位置2上，电源对电容充电。
t=0时将开关从位置2合到位置1，使电路脱离电源，输入信号为零。
此时，电容已储有能量，其上电压的初始值u C（0+）=U0；于是电容经过电阻R 开始放电。
根据基尔霍夫电压定律，列出t≥0时的电路微分方程RCdu C/dt+u C=0 3.3.1式中i=Cdu C/dt令式 3.3.1的通解为u C=Ae pt代入3.3.1并消去公因子Ae pt得微分方程的特征方程RCp+1=0 其根为p=-1/RC于是式3.3.1的通解为u C=Ae-1t/RC定积分常数A。
根据换路定则，在t=0+时，u C（0+）=U0，则A=U0。
所以u C= U0e-1t/RC= U0 e-1/τ------ 3.3.3 C图3.3.1RC放电电路-+-U+u C-t=0+u CSiR其随时间变化的曲线如图3.3.2所示。
它的初始值为U 0，按指数规律衰减而趋于零。
式3.3.3中，τ=RC 它具有时间的量纲，所以称电路时间常数。
决定u C 衰减的快慢。
当t=τ时， u C = U 0e -1=U 0/2.718=36.8%U 0 可见τ等于电压u C 衰减到初始值U 0的36.8%所需的时间。
可以用数学证明，指数曲线上任意点的次切距的长度都等于τ。
以初始点为例〖图3.3.2（a ）〗du C /dt=-U 0/τ 即过初始点的切线与横轴相交于τ。
从理论上讲，电路只有经过t=∞的时间才能达到稳定。
但是，由于指数曲线开始变化较快，而后逐渐缓慢，如下表所列 τ 2τ 3τ 4τ 5τ 6τ e -1 e -2 e -3 e -4 e -5 e -6 o.3680.1350.0500.0180.0070.002所以，实际上经过t=5τ的时间，就足以认为达到稳态了。
这时u C =U 0e -5=0.007 U 0=（0.7%）U 0 τ越大，u C 衰减的越慢（电容放电越慢）如36.8%U 0图3.3.2u C 、u R 、i 的变化曲线(a)Oτ-U 0(b)-U 0/R 0tOu Riu C 、u R 、iU 0u Cu CU 0tU 0u C图3.3.3所示。
因为在一定初始电压下，电容越大，则储存的电荷越多；而电阻越大，则放电电流越小。
这都促使放电变慢。
因此，改变R或C的数值，也就是改变电路的时间常数，就可以改变电容放电的快慢。
至于t≥0时电容的放电电流和电阻上的电压，也可求出即i=Cdu C/dt=-U0e-t/τ/R；u R=Ri=-U0 e-t/τ上两式负号表示放电电流的实际方向与图3.3.1中所选定的参考方向相反。
所求u C，u R及i随时间变化的曲线画在一起，如图3.3.2（b）所示。
例3.3.1电路如图所示，开关S闭合前电路处于稳态。
在t=0时，将开关闭合，试求t≥0时电压u C和电流i C、i1及i2。
3.3.2 RC电路的零状态响应零状态响应-----换路前电容元件未储能，u C（0-）=0。
在此条件下，由电源激励所产生的电路的响应。
分析零状态响应实际上是分析它的充电过程。
图3.3.5为RC串联电路。
在t=0时将开关S合上，电路即与一恒定电压为U的电压源接通，对电容开始充电。
此时实为输入一阶跃电压u，如图3.3.6（a）所示。
它与恒定电压图3.3.6（b）不同，其表示式为图3.3.5RC充电电路--+-U u+t=0iS-+C uCR u R+ 6Vt=02Ω3ΩCSii Ci2u C例3.3.1图5μF1Ω0 t ＜0 u=U t ＞0根据基尔霍夫电压定律，列出t ≥0时电路中电压和电流的微分方程 U=Ri+u C =RCdu C /dt+u C -----3.3.7 式中 i=Cdu C /dt式3.3.7的通解有两个部分：一个是特解u C ′，一个是补函数u C ″，即 u C = u C ′+ u C ″=U+Ae -t/RC在t=0时，u C （0+）=0，则积分常数A=-U 。
所以电容两端的电压u C = U- Ue -t/RC = U （1-e -t/RC ）= U （1- e -t/τ）所求电压u C 随时间变化的曲线如图3.3.7所示。
u C ′不随时间变化，u C ″按指数规律衰减而趋于零。
因此，电压u C 按指数规律随时间增长而趋于稳态值。
当t=τ时，u C = U （1- e -1）= U （1- 1/2.718）= U （1- 0.368）=（63.2%）U从电路的角度来看，暂态过程中电容两端的电压u C 可视为由两个分量相加而得：其一是u C ′，即到达稳态时的电压，称稳态分量，它的变化规律和大小都与电源电压U 有关；其二是u C ″，仅存在于暂态过程中，称为暂态分量，它的变化规律与电源电压无关，总是按指数规律衰减，但是它的大小与电源电压有关。
当电路中储能元件的能量增长到某一稳态值或衰减到某一稳态值或U图3.3.6（a ）阶跃电压（b）恒定电压(a)OU（b ）tOtu63.2%U图3.3.7u C 的变化曲线u C ″-U-36.8%UOτtUu Cu Cu C ′零值时，电路的暂态过程随即终止，暂态分量也趋于零（在上面所讨论的RC 电路的零输入响应中，稳态分量为零值）。
至于t ≥0时电容充电电路中的电流，也可求出，即i=Cdu C /dt=Ue -t/τ/R 由此R 上的电压 u R =Ri=Ue -t/τu C , u R 及i 的变化曲线如图3.3.8所示。
综上所述，可将计算线性电路暂态过程的步骤归纳如下：（1） 按换路后的电路列出微分方程； （2） 求微分方程的解，即稳态分量； （3） 求微分方程的补函数，即暂态分量；（4） 按照换路定则确定暂态过程的初始值，从而定出积分常数。
分析较为复杂的电路的暂态过程时，也可以应用戴维宁定理或诺顿定理将换路后的电路化简为一个简单电路（如图3.3.5），而后利用由上述经典法所得出的式子。
例3.3.2如图所示的电路中，U=9V ，R 1=6k Ω，R 2=3 k Ω，C=1000pF,u C （0）=0。
试求t ≥0时的电压u C 。
解：略3.3.3 RC 电路的全响应图3.3.8u C ,u R 及i 的变化曲线OU /RUuRitu Cu C,u R,iU+-C u 1R 2R S=t CE+-C u 0R C全响应-----电源激励和电容元件的等效电路初始状态u C（0+）均不为零时电路的响应。
也就是零输入与零状态响应两者的叠加。
在图3.3.5的电路中，阶跃激励的幅值为U，u C（0-）=U0。
t≥0时的电路的微分方程和式3.3.7相同，也由此得出u C= u C′+ u C″=U+Ae-t/RC但积分常数A与零状态时不同。
在t=0+时，u C（0+）= U0，则A= U0- U 所以u C= U+（U0- U）e-t/RC----3.3.11改写为u C= U0 e-t/τ+ U（1- e-t/τ）显然右边第一项为零输入响应；第二项即零状态响应；有全响应=零输入响应+零状态响应这是叠加原理在电路暂态分析中的体现。
求全响应时，可把电容的初始状态u C（0+）看作一种电源。
u C（0+）和电源激励分别作用时所得的零输入和零状态响应叠加即为全响应。
式3.3.11右边也有两项：为稳态分量；为暂态分量；于是全响应也可表示为：全响应=稳态分量+暂态分量求出后，就可得出i=Cdu C/dt, u R=Ri例3.3.3在图3.3.10中，开关长期合在位置1上，如在t=0时把它合到位置2后，试求电容上的电压u C。
已知R1=1kΩ，R2=2 kΩ，C=3uF,电源电压U1=3V和U2=5V。
解：略（见教材）思考3.3.1 、3.3.2、3.3.6 习题：3.4.2作业：3.3.1、3.3.3、3.4.1、3.4.3。
