JKL5CF智能无功补偿控制器使用说明书
JKF系列分相无功补偿控制器使用说明书
JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。
JKL5CF智能无功补偿控制器使用说明书
附录一 JKL5CF智能无功补偿控制器使用说明书1、功能选择数码管（LCD）第一位显示功能代码，根据代码表，在自动时若按“选择”键少于0.5S则直接接入手动状态，若超过1S，可以循环选择所有功能代码。
（见代码表）2、参数修改当选定某种功能代码后，释放“选择”键，按“递增”键参数增加，按“递减”键参数减少，参数修改后，释放按键，30S内操作“选择”键切换到自动状态，这时候新参数将会自动保存，若是在30S内，无按键操作则控制器会返回自动状态，这时候修改的参数将不能保存。
3、手动运行自动时，点击“选择”键，可以直接进入手动运行状态，第一位LED显示“H”，按“递增”键手动投入；按“递减”键手动切除。
4、代码表代码代码含义数码显示内容操作递增或递减A 自动运行电网功率因数无效b 投入门限功率因数投入点 0.80～0.99供选定C 时间设置延时时间设置值1～250s 供选定d 过压设置过压电压设置值 400～500V供选定E C/K设置电容除以电流变比 0.00～1供选定F 切除门限功率因数切除点 0.91～0.90供选定L 路数设置输出回路数设置值1～12路供选定U 显示电压取样电压值（伏）无效P 显示电流取样电流值（A）无效H 手动运行电网功率因数电容器组将依次投入或切除备注：1、操作“选择”、“递增”、“递减”键时，按住时间必须超0.5秒才有效。
2、在代码为b～L等六种状态时，30S内无按键均可自动返回自动状态。
3、在代码为U、P、H三种状态时，必须通过操作“选择”键，才能切换到自动运行状态。
4、在A、U、P三种状态时，控制器自动控制电容的投切动作，面板上也会有相应的指示。
5、C/K值是投切电容的无功门限值，每步电容功率（kVar）除以当前取样电流互感器变比K的比值，若是不等容补偿柜则每步电容按最小电容计算，如果设置为0.00则控制器根据功率因数投切，不考虑无功功率的大小。
本实验系统中，控制器C/K比值设为0。
JKL5F-12系列智能无功功率自动补偿控制器
2

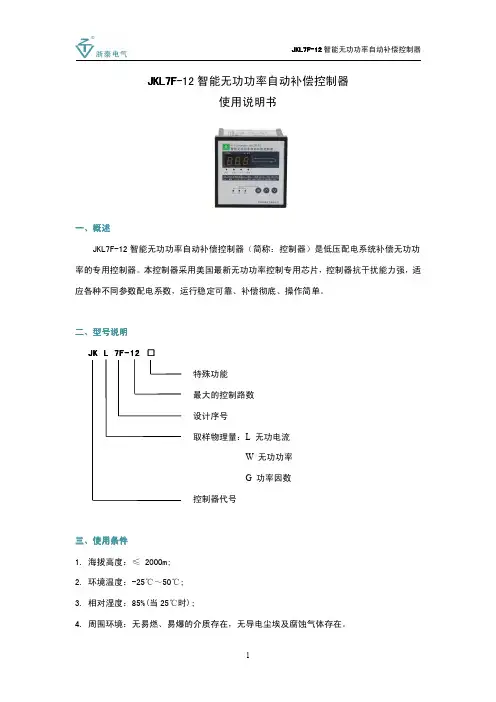

JKL7F-12 智能无功功率自动补偿控制器
六、输入及接线 1. 输入电流必须取自配电总屏电流互感器的信号； 2. 输入信号如取 A 相，则输入电压必须取 B、C 相，即：电流信号无论取那一相，电压输入
必须取另外两相； 3. 接触器线圈电压为 380V 时，P 点与 B 点相接(见接线图)，线圈电压为 2200V 时，P 点与 N 点相接。
JKL7F-12 智能无功功率自动补偿控制器
JKL7F-12 智能无功功率自动补偿控制器 使用说明书
一、概述 JKL7F-12 智能无功功率自动补偿控制器（简称：控制器）是低压配电系统补偿无功功
率的专用控制器。本控制器采用美国最新无功功率控制专用芯片，控制器抗干扰能力强，适 应各种不同参数配电系数，运行稳定可靠、补偿彻底、操作简单。
22OV/380V AC ±20% 5OHz； ≤ 5A； 25OV/5A AC 38OV/3A AC； 自动循环，连续工作； 大于 1.1Ic，并小于 COSφ设定值； 超前； 0.90～O.99 可调； 10～99s 可调； 210～270V/、410～470V 可调，电压回差 8～10V； 1～7、1～10、1～12 可调； JB/T9663-1999
后控制器自动将（F-4）置于“1”。
九、接线图
1. JKL7F-7
4
2. JKL7F-10
JKL7F-12 智能无功功率自动补偿控制器
3. JKL7F-12
5
十、外型尺寸及安装尺寸 1. JKL7F-7
JKL7F-12 智能无功功率自动补偿控制器
外型尺寸 2. JKL7F-10(12)
开孔尺寸
外型尺寸
1
30
35
5
JKL5CF智能无功补偿控制器使用说明书
JKL5CF智能无功补偿控制器使用说明书JKL5CF智能无功补偿控制器使用说明书1.产品介绍1.1 产品概述1.2 技术参数1.3 外观与结构1.4 安装环境要求2.功能与特性2.1 无功补偿原理2.2 控制器功能2.3 主要特性3.安装与接线3.1 安装前准备3.2 接线指导3.3 电源与通信接口4.控制器设置4.1 直观设置界面4.2 参数设置4.3 控制模式选择5.运行与监测5.1 控制器运行状态指示5.2 数据监测与记录5.3 告警与保护机制6.维护与故障排除6.1 维护注意事项6.2 常见故障及排除方法6.3 定期维护计划7.附件7.1 附件清单7.2 附件使用说明法律名词及注释：1.智能无功补偿控制器：通过感知电力系统的无功功率需求，并自动调节电力系统的无功补偿设备，以提高电力系统的功率因数。
2.电力系统：指供电网络，包括发电站、变电站、输电线路、配电线路、用户电网等构成的电力传输和分配系统。
3.无功功率：电力系统中除有功功率外的功率，包括感性无功功率和容性无功功率。
4.功率因数：电力系统中有功功率与视在功率的比值，是衡量电力系统无功功率的大小和质量的指标。
本文档涉及附件：1.控制器安装图纸2.通信接口协议文档3.控制器功能参数表4.维护记录表格本文所涉及的法律名词及注释：1.感性无功功率：电路中电流超前于电压，消耗电网的无功功率。
2.容性无功功率：电路中电流落后于电压，向电网提供无功功率。
3.有功功率：电路中电流与电压相位相同，执行实际功能，实现能量转换。
4.视在功率：电路中电压与电流的乘积，表示电力系统所能够提供的总功率。

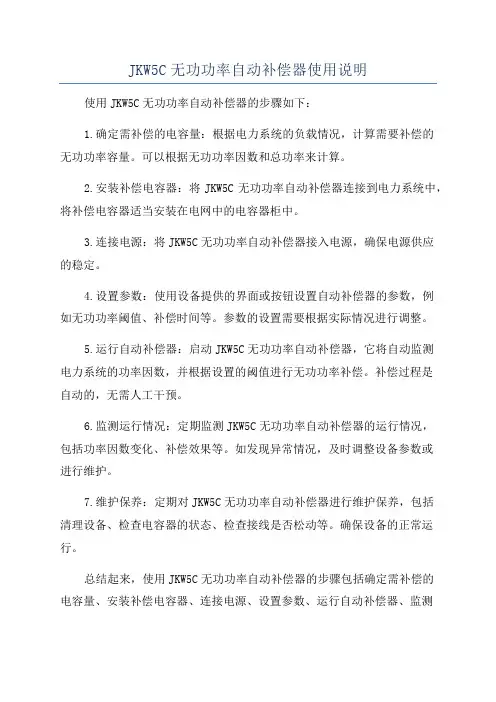

JKW5C无功功率自动补偿器使用说明
JKW5C无功功率自动补偿器使用说明
使用JKW5C无功功率自动补偿器的步骤如下：
1.确定需补偿的电容量：根据电力系统的负载情况，计算需要补偿的
无功功率容量。
可以根据无功功率因数和总功率来计算。
2.安装补偿电容器：将JKW5C无功功率自动补偿器连接到电力系统中，将补偿电容器适当安装在电网中的电容器柜中。
3.连接电源：将JKW5C无功功率自动补偿器接入电源，确保电源供应
的稳定。
4.设置参数：使用设备提供的界面或按钮设置自动补偿器的参数，例
如无功功率阈值、补偿时间等。
参数的设置需要根据实际情况进行调整。
5.运行自动补偿器：启动JKW5C无功功率自动补偿器，它将自动监测
电力系统的功率因数，并根据设置的阈值进行无功功率补偿。
补偿过程是
自动的，无需人工干预。
6.监测运行情况：定期监测JKW5C无功功率自动补偿器的运行情况，
包括功率因数变化、补偿效果等。
如发现异常情况，及时调整设备参数或
进行维护。
7.维护保养：定期对JKW5C无功功率自动补偿器进行维护保养，包括
清理设备、检查电容器的状态、检查接线是否松动等。
确保设备的正常运行。
总结起来，使用JKW5C无功功率自动补偿器的步骤包括确定需补偿的
电容量、安装补偿电容器、连接电源、设置参数、运行自动补偿器、监测
运行情况和维护保养。
通过正确使用JKW5C无功功率自动补偿器，可以有效提高电力系统的功率因数，降低电网能耗，提高电网的稳定性。
智能无功补偿控制器使用说明
一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。
当控制物理量为无功功率（Q）时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统温度、无震荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投入一组电容器不发生过补，也还回再投入一组电容。
当线路无电流互感器时，控制物理量转为电压（U），此时根据当地的电压高低自动调节电压。
二技术指标2.1 产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663-1999 低压无功功率自动补偿控制器2.2环境条件环境温度：工作时-25℃~70℃；极限、运输、储存时-40℃~80℃相对湿度：40℃时20％~90％；50℃时90％大气压力：79.5kPa~106.0kPa（海拔2500m及以下）2.3电源工作电压：220V±20％；频率：50Hz±5％：正弦波形总畸变率《5％2.4电压输入模拟量：220V（混合补偿）或380V（三相均衡补偿）2.5测量精度电压模拟量（80％~120％额定值）：0.5级电流模拟量（20％~100％额定值）：0.5级相位角φ在-30℃~+60℃时，功率：2级；功率因数：1.5级2.6补偿方式及透切方式补偿方式：共补型（三相均衡补偿）混合补偿（三相分相补偿与三相均衡补偿相结合）透切方式：循环投切2.7浏览实时运行参数共补型：电压Uac（V）；电流Ib（A）；功率P（10kW）；Q（kvar）；功率因数PF混合补偿：三相电压Ua、Ub、Uc（V）；三相电流Ia、Ib、Ic（A）；三相功率Qa、Qb、Qc（kvar）；总的有功P（10kW）；功率因数PF2.8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限：1~999 kvar切除门限：1~999 kvar控制对象为电压时，控制门限设定范围：共补型：电压投入320V~400V、切除门限：380V~465V混合补偿型：电压投入180V~230V、切除门限：220V~264V过压保护值共补型：380V~460V；混合补偿型：220V~264V欠压保护值共补型：240V~380V；混合补偿型：140V~220V动作延时时间1s~150s电流变比1（5：5）~999（4995：5）电容容量：0~999kvar；当容量为零时，表示此路未接电容动作误差：〈±20％；动作回差：6V~12V控制器灵敏度：K≤0.1A过电压保护分断总时限不大于60s，切投动作时间间隔不小于120s2.9输出触点容量12V或~220V。
智能低压无功补偿控制器使用说明书
目录一.产品概述 (1)二.功能特点 (1)三.使用环境 (2)四.技术参数 (2)五.安装与接线 (2)六.操作与运行 (5)七.系统调试 (12)八.常见现象分析 (14)九.售后服务 (15)一.产品概述智能无功补偿控制器（以下简称控制器）是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品，款式新，功能全，安装使用灵活，全中文液晶菜单，操作方便。
控制器具有RS-485通讯接口，与本公司生产的智能低压电力电容器配套使用，接线简洁，运行可靠。
二.功能特点1．参数设置功能1）过压值、欠压值、欠流值等保护定值的设置；2）延时时间、投入、切除门限等投切限值的设置；3）取样电流互感器变比的设置。
2．测量功能1）取样互感器极性自动判别，接入时无需考虑极性要求；2）配电电压、电流、功率因数、有功功率、无功功率测量。
3．控制功能1）自动、手动控制电容器的投切。
自动控制时，根据受控物理量-无功功率进行投切；2）容量相同的电容器按循坏投切方式工作，容量不同的电容器按无功缺额进行编码投切；3）最多可同时控制32台智能低压电力电容器。
4．保护功能配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护。
5．信号功能1）各台电容器投运、退运状态信号显示，各台电容器容量信号显示，各台电容器温度信号显示；2）配电参数越限信号（过压、欠压等）显示；3）控制器本身或电容器故障显示。
三. 使用环境工作温度： -20℃-60℃ 相对湿度： ≤90%（20℃） 大气压力： 79.5-106.5kpa 海拔高度： ≤3000m无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。
四. 技术参数额定电压： 交流50Hz ，380V ±20% 电流取样： ≤5A 额定频率： 50Hz ±5% 净重：约0.8kg五. 安装与接线1．安装在屏柜上开113*113mm 的方孔，将本产品从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧即可固定在屏上。
JKW5C系列说明书
一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。
二、功能特点1、以无功功率计算投切电容容量、补偿精度高。
2、功率因数测量精度高，显示范围宽。
3、初始相位预置（软件调节同名端或电流信号极性）。
4、具有功率因数和无功率两种控制模式。
5、人际界面友好操作方便。
6、各种控制参数全数字可调直观使用方便。
7、具有自动运行和手动运行“两种”工作方式。
8、具有过电压和欠电压保护功能。
9、具有掉电保护功能数据不丢失。
10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。
2、环境温度-25℃~+50℃。
3、空气湿度在40℃时不超过50%，20℃时不超过90%。
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5、安装地点无剧烈震动。
四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。
表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。
六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。
无功功率自动补偿控制器使用说明书
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
XWK2 JKLX系列 智能型低压无功功率自动补偿控制器 说明书
XWK2/JKLX 缙云先锋电子有限公司智能型低压无功功率自动补偿控制器JINYUN PIONEER ELECTRIC CO.,LTDX W K2/J K L X系列智能无功功率自动补偿控制器是低压配电系统补偿无功功率的专用控制器，可与各型号低压静态电容屏配套使用。
是X W K1的升级版本，A型（开孔尺寸为162x102m m）、B型（开孔尺寸为140x102 m m）、C型（开孔尺寸为113x113m m同42L6 仪表），输出路数各有4、6、8、10、12路五种规格。
本机博采国内外先进技术，具有体积小、重量轻、功能完善、抗干扰能力强、运行稳定可靠、不死机等突出优点。
实品已经通过国家权威机构检测：经国家电控配电设备质量监督检验中心测试合格！-J B/T9663-1999经电力工业无功补偿成套装置质量检验测试中心测试合格！-D L/T597-1996经10千伏直接干扰试验！质量远远超过国家标准！1、简介2、功能特点1）采用国际更先进的芯片，增加了断电记忆功能。
即当该补偿器电源断电后，参数及程序自动记 忆，永不丢失；再送电时，该补偿器仍按原用户自行设定的参数及程序运行控制。
2）LED数字显示电网功率因数，显示范围：滞后（0.00～1.00）,超前（-.00～-.99）。
3）通过面板键盘三个功能设定键能完成数字显示 Cosφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
6）当取样信号开路或输入取样电流信号<150mA时 ，本机数字Cosφ自动显示。
7）输出动作程序为先接通的先分断，先分断的先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式，或者堆栈方式。
8）具有手动/自动转换，置自动时，本机自动跟踪电网功率因数及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9）有超前、滞后、过压、欠流LED指示灯指示，LED提示编程输入。
JKW5C无功功率自动补偿器使用说明
JKW5（无功功率自动补偿控制器是低压电容器的配套产品。
本公司根据不同用户的需求，成功地开发了JKL5C JKL8C JKG2B JKGF JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12 不等。
产品采用微型计算机控制，技术先进功能完美抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。
JKW5（无功功率自动补偿控制器使用条件1 海拔高度：不超过2500 米2 环境温度：-5 °C ~+40°C3 相对湿度：40C时，w 50% 20C时w 90%4 周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质5 安装处无剧烈振动。
JKW5(无功功率自动补偿控制器项目ItemsJK5(/JKL8(JKG2BJKGFJKW5(？额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入Sampled input current？交流Iin < 5A,(AC,lin < 5A)交流Iin < 5A,(AC,Iin < 5A)交流Iin < 5A,(AC,Iin < 5A)交流Iin < 5A,(AC,Iin < 5A)？输出触点容量Output contact capacity 220V X 5A,380V X 3A220V X 5A,380V X 3A220V X 5A,380V X 3A220V X 5A,380V X 3A？介电强度Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)？工作方式Working method连续Continuous连续Continuous连续Continuous连续Continuous ？？JKW5（无功功率自动补偿控制器投入门限Switch on threshold无功电流〉，cos①v cos ①预置Reactive curre nt> ,cos ① v cos ① presetCos①vCos①v无功电流〉，cos①v cos①预置Reactive current > , cos ①v cos ① preset ？切除门限Switch off threshold功率因数〉Cos①预置power factor > Cos① presetCos①vCos①v功率因数〉Cos①预置Power factor > Cos① preset？投切延时Switching time delay5-100 秒可调(5-100s adjustable )5-100 秒可调( 5-100s adjustable )40 秒( 40s)5-100V 可调( 5-100s adjustable )？过电压保护Over-voltage protection400-450V 可调( 400-450v adjustable )230-250V 可调( 230-250v adjustable )230-250V 可调( 230-250v adjustable )400-450V 可调( 400-450v adjustable )？？JKW5(无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。
人民电器 JKL6C、JKL6B无功功率自动补偿控制器 产品说明书
产品概述
主要技术数据
正常工作条件及安装条件
□ 海拔：海拔高度不高于2500米。
□ 温度：环境温度-25℃~+50℃。
□ 湿度：空气湿度在40℃时不超过50%，20℃时不超过90%。
□ 安装环境：周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
□ 安装地点：无剧烈震动。
KL6系列无功功率自动补偿控制器，适应于低压配电系统电容器补偿装置的自动调节控制器，使功率因数达到用户预订状态，提高电力变压器的利用效力，减少线损，改善供电的电压质量，从而提高了经济效益与社会效益。
J
开孔尺寸型号
282
接线图
总电流互感器
A B C N
电容柜
总电流互感器
A B C N
电容柜
JKL6C 、JKL6B □ 取样电压380V □ Ub 、Uc 电压信号输入端□ Ia 、In 电流信号输入端□ COM 控制输出端子公共端□ 1-12为12路输出端子
□ 如接触器为380V ，P 点接B 或C ；如接触器为220V ，P 点接N 相
JKL6C 、JKL6B
□ Ua 、Un 电压信号220V 输入端□ Ia 、In 电流信号输入端□ COM 控制输出端子公关端□ 1-12为12路输出端子
□ 如接触器为380V ，P 点接B 或C ；如接触器为220V ，P 点接N 相
283。
人民电器 JKWRF型低压无功补偿控制器 使用说明书
JKW RF系列低压无功补偿控制器符合标准：J B/T 96631、概述：J KWRF系列无功功率自动补偿控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。
采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。
适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。
2、功能特点(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
(2)功率因数测量精度高，显示范围宽。
(3)实时显示基波功率因数(COSφ)。
(4)有12种编码输出方式供用户选择。
(5)最多有6种补偿方案供用户选择。
(6)最多16路输出。
(7)人机界面友好操作方便。
(8)各种控制参数全数字可凋直观使用方便。
(9)具有自动运行与手动运行两种工作方式。
(10)具有过电压和欠电压保护功能。
(11)具有掉电保护功能数据不丢失。
(12)电流信号输入阻抗低≤0.01Ω。
(13)目标功率因数调节范围宽。
(14)具有通讯功能。
(15)具有谐波保护功能。
3、使用条件(1)海拔高度不高于2500米。
(2)环境温度-20℃至+50℃。
(3)空气湿度在40℃时不超过50%，20℃时不超过90%。
(4)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
(5)安装地点无剧烈震动。
4、技术数据额定工作电压：AC220V±20% 额定工作电流：AC0-5A额定工作频率：45Hz-65Hz 整机消耗功率：10VA欠压保护值：170V 灵敏度：50mA显示：4位红色数码管 防护等级：外壳IP40 外型尺寸：122mm×122mm×99mm开孔尺寸：113mm ×113mm显示功率因数：滞后0.001 -超前0.01静态输出触点容量每路：AC220V7A动态输出容量每路：-12V10mA连接方式：插座接线端子螺丝固定安装方式：嵌入式安装倒齿附件固定5、型号命名T: RS485 通信无:配接触器 静态;F:配复合开关 动态最大回路数:12,16;混补;面板尺寸: 113*113mm;无功功率补偿控制器;162 23 24 25 4 56789 10 11 12 13 14 15 26 27 283 2018 1719 21 227、按键和指示灯1、1-16回路电容器组投切指示。
JKF 系列无功功率自动补偿控制器使用说明书
JKF 系列无功功率自动补偿控制器使用说明书使用条件海拔高度不超过 2500 米，(特殊要求协商定货)。
环境温度 - 25℃ ～+ 70℃，空气湿度在40℃ 时不超过 90%。
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
电压波动范围不大于±20%技术参数1 .基本功能采用无功功率、功率因数复合控制，全负荷范围运行稳定可靠。
具有自动认相功能。
自动锁定取样电压，电流的同名端。
自动检测每路电容的无功量，亦可设置最小投入电容量；确保低负荷时可靠投入，无振荡。
显示系统功率因数，还可显示电容器的循环投切次数、电网电压、电流、有功功率、无功功率等参数。
输出采用先接通的先分断的循环投切方式。
2. 基本参数额定工作电压 Us 电流取样 Is电流输入阻抗输出触点容量动态型输出容量介电强度净重50HZ50HZ交流12V 直流交流220V 或 380V≤5A＜0.1Ω380V 5A、220V 7A50 mA（每路）4000 V约 1.0 Kg3. 控制器整定值及可调范围投入点切除点过压保护延时变比容量路数0.92 (滞后)1.0Us × 110%35 S400（自动检测模式）本机最大路数0.5（滞后）～ 0.5（超前）超前投入点 0.02 的任何区间＜ 500 V0 ～ 900 S1 ～ 9990 ～ 200 Kvar1 ～本机最大路数参数设定键在右盖内安装接线1.安装将固定附件挂钩插入侧面安装孔内，旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIs V1～16 电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十六路接 1 ～ 16。
接线注意1.取样电压 Us 必须按控制器额定电压连接入。
2.取样电流 Is 必须取至电流总线，不得取至电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图2）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。
JKL5CF智能无功补偿控制器使用说明书
JKL5CF智能无功补偿控制器使用说明书
无功功率补偿控制器有三种采样方式，功率因数型、无功功率型、无功电流型。
选择那一种物理控制方式实际上就是对无功功率补偿控制器的选择。
控制器是无功补偿装置的指挥系统，采样、运算。
在选用时需要注意的另一个问题就是国内生产的控制器其名称均为"XXX无功功率补偿控制器"，名称里出现的"无功功率"的含义不是这台控制器的采样物理量。
采样物理量取决于产品的型号，而不是产品的名称。
由于在三相供电中有不同接线方法，不同的接线方法对功率因数的算法也不一样，因此我们规定ARC系列功率因数自动补偿控制仪的电流取自三相供电中的A线，电压取自BC间的线电压，同时为减少现场接线的复杂度，我们在程序中对相位进行自动判别。
在三相供电中，假设三相的相电压分别为Ua、Ub、Uc，A线电流为Ia则有Ua=Usin（ωt），Ub=Usin（ωt+120°），Uc=Usin（ωt+240°），从而得到BC间的线电压为Ubc=Ub-Uc=Usin（ωt-90°）
— 1 —。
JKL7F-12X 智能无功功率自动补偿控制器 说明书
,接触器线圈电压为 220V 时,P 点与 N 点相连 接 注：接触器线圈电压为 380V 时,P 点与 C 点相连接 点相连接, 点相连接
7
JKL7F-12X 无功功率补偿控制器
外型尺寸及安装尺寸 十三、 十三、外型尺寸及安装尺寸
外型尺寸
开孔尺寸
8
5
出厂设定值 1 10kvar 1.00 30s 430V 12 60
步距 1 0.01 1 2 1 5
备注 1 全自动，0 人工 在全自动模式下内容关闭 负号表示容性
电压回差 8~10V
（300：5）
JKL7F-12X 无功功率补偿控制器
2. 动态参数描述 代码 -I-U-Q-P含义 电流 电压 无功功率 有功功率 单位 A V kvar KW 描述 当测量值超出显示范围用近似值，如 1260A 显示 E13 显示实测电压值 当测量值超出显示范围用近似值，如 1360Kvar 显示 E14 当测量值超出显示范围用近似值，如 1360KW 显示 E14
JKL7F-12X 无功功率补偿控制器
JKL7F-12X 智能无功功率自动补偿控制器 使用说明书
概述 一、 一、概述 JKL7F-12X 智能无功功率自动补偿控制器（简称：控制器）,本控制器可用于任何需要无功补 偿控制的地方。 控制器的所有功能受一单片机控制，选用先进采样电路及算法, 对电网中存在的谐波对测试 没有影响。控制器通电后经过一个“自学过程”， 在这初始化过程中，控制器按既定“功率因数 值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录接入电容器组的值， 寻找到最小电容器组作为无功投入门限。
五、技术参数 1. 工作电压 2. 工作电流 3. 继电器触点容量 4. 150mA~5A 5A/250V 3A/380V 全自动模式：大于最小一步电容器组 人工模式：大于无功设定值 Qs
JKFG无功补偿器7页word
xyJKFG智能无功补偿控制器使用说明书成 都 星 宇 节 能 技 术 股 份 有 限 公 司非常感谢您选择了我们的产品! 使用之前请仔细阅读并妥善保管本说明书 CHENNGDU XINGYU ENERGY-SAVING TECHNOLOGY STOCK CO.,LTD目录一简述 (1)二技术指标 (1)三型号说明 (2)四面板功能及显示说明 (2)五操作说明 (2)六接线说明 (4)七调试说明 ......................... 错误！未定义书签。
八安装说明 .. (4)九产品目录 (4)注意事项 (5)一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。
当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。
当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。
二技术指标2．1产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663－2019 低压无功功率自动补偿控制器2．2环境条件环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃相对湿度：40℃时20%～90%；50℃时90%大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）2．3电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5%2．4电压输入模拟量：380V（三相均衡补偿）2．5测量精度电压模拟量（80%～120%额定值）：0.5级电流模拟量（20%～100%额定值）：0.5级相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6补偿方式及投切方式补偿方式：共补型（三相均衡补偿）投切方式：循环投切2．7浏览实时运行参数共补型：电压Uac (V)；电流Ib (A)；功率P (10kW)；Q (kvar)；功率因数PF2．8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限 1 ~ 999kvar切除门限：1 ~ 999kvar控制对象为电压时，控制门限设定范围：共补型：电压投入320 V ~400V、切除门限380 V ~456V过压保护值共补型：380 V～460V；欠压保护值共补型：240 V～380V；动作延时时间1 s ～150s电流变比1(5：5) ～999（4995：5）电容容量：0～99kvar ；当容量为0时，表示此路未接电容 动作误差：＜±20%；动作回差：6 V ～12V 控制器灵敏度：K ≤0.1A过电压保护分断总时限不大于60s ；切投动作时间间隔不小于120s2．9 输出触点容量12V 或～220V 。
JKF系列分相无功补偿控制器使用说明书
JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

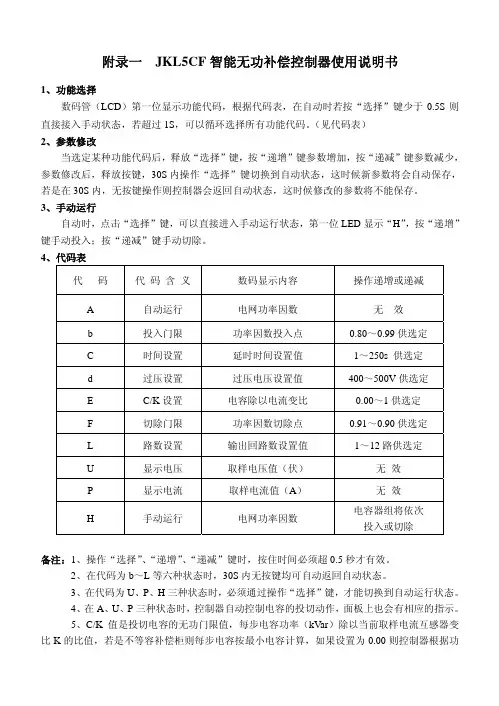

附录一 JKL5CF智能无功补偿控制器使用说明书
1、功能选择
数码管（LCD）第一位显示功能代码，根据代码表，在自动时若按“选择”键少于0.5S则直接接入手动状态，若超过1S，可以循环选择所有功能代码。
（见代码表）
2、参数修改
当选定某种功能代码后，释放“选择”键，按“递增”键参数增加，按“递减”键参数减少，参数修改后，释放按键，30S内操作“选择”键切换到自动状态，这时候新参数将会自动保存，若是在30S内，无按键操作则控制器会返回自动状态，这时候修改的参数将不能保存。
3、手动运行
自动时，点击“选择”键，可以直接进入手动运行状态，第一位LED显示“H”，按“递增”键手动投入；按“递减”键手动切除。
4、代码表
代码代码含义数码显示内容操作递增或递减
A 自动运行电网功率因数无效
b 投入门限功率因数投入点 0.80～0.99供选定
C 时间设置延时时间设置值1～250s 供选定
d 过压设置过压电压设置值 400～500V供选定
E C/K设置电容除以电流变比 0.00～1供选定
F 切除门限功率因数切除点 0.91～0.90供选定
L 路数设置输出回路数设置值1～12路供选定
U 显示电压取样电压值（伏）无效
P 显示电流取样电流值（A）无效
H 手动运行电网功率因数电容器组将依次投入或切除
备注：1、操作“选择”、“递增”、“递减”键时，按住时间必须超0.5秒才有效。
2、在代码为b～L等六种状态时，30S内无按键均可自动返回自动状态。
3、在代码为U、P、H三种状态时，必须通过操作“选择”键，才能切换到自动运行状态。
4、在A、U、P三种状态时，控制器自动控制电容的投切动作，面板上也会有相应的指示。
5、C/K值是投切电容的无功门限值，每步电容功率（kVar）除以当前取样电流互感器变比K的比值，若是不等容补偿柜则每步电容按最小电容计算，如果设置为0.00则控制器根据功
率因数投切，不考虑无功功率的大小。
本实验系统中，控制器C/K比值设为0。
5、出厂设置
技术参数参数值出厂设定值
过压预置 400～500V可调步长1V 450
延时预置1～250s 可调步长1s 10
C/K比值 0.00～1.00可调步长0.01 0
欠流预置 50～600mA可调步长50 50
投入门限 0.8～0.99可调步长0.01 0.90
切除门限滞后0.91～超前-0.90可调步长0.010.99
控制组数1～12回路可设置 4 备注：实验过程中无需更改参数设置，否则可能造成控制器不能正常工作。
1。
