避雷针网及接地装置施工工艺

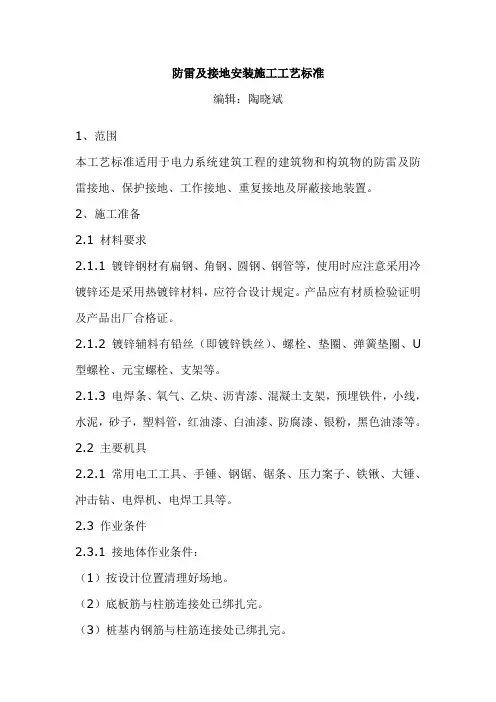

防雷及接地安装施工工艺标准
防雷及接地安装施工工艺标准编辑：陶晓斌1、范围本工艺标准适用于电力系统建筑工程的建筑物和构筑物的防雷及防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置。
2、施工准备2.1 材料要求2.1.1 镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
2.1.2 镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U 型螺栓、元宝螺栓、支架等。
2.1.3 电焊条、氧气、乙炔、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2.2 主要机具2.2.1 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、冲击钻、电焊机、电焊工具等。
2.3 作业条件2.3.1 接地体作业条件：（1）按设计位置清理好场地。
（2）底板筋与柱筋连接处已绑扎完。
（3）桩基内钢筋与柱筋连接处已绑扎完。
2.3.2 接地干线作业条件：（1）支架安装完毕。
（2）保护管已预埋。
（3）土建抹灰完毕。
2.3.3 支架安装作业条件：（1）各种支架已运到现场。
（2）结构工程已完成。
（3）室外必须有脚手架或爬梯。
2.3.4 防雷引下线暗敷设作业条件：（1）建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
2.3.5 防雷引下线明敷设作业条件：（1）支架安装完毕。
（2）建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。
（3）土建外装修完毕。
2.3.6 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
2.3.7 避雷网安装作业条件：（1）接地体与引下线必须做完。
（2）支架安装完毕。
2.3.8 避雷针安装作业条件：（1）接地体及引下线必须做完。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完，并随结构施工做完预埋件。
3、操作工艺3.1 工艺流程接地体→接地干线→引下线暗敷（支架、引下线明敷）→避雷带或均压环→避雷针（避雷网）。
接地防雷施工方案(3篇)
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。
防雷与接地工程做法
防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。
2、接地干线安装：（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋。
3、支架安装：（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、避雷引下线明敷设（1）支架安装完毕。
（2）建筑物有脚手架或爬梯，达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装：（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装：（1）接地体及引下线必须安装完毕。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。
项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
防雷及接地安装施工方案
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
防雷接地及接地装置施工工艺
1.1.1 防雷接地及接地装置安装 1.1.1.1 材料要求1所有金属材料均使用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。
2 卡子最好采用顶卡式，且应具有强度，不易变形。
3 引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。
4当设计无要求时，接地装置的材料采用为钢材，热浸镀锌，最小允许规格、尺寸见表3-14。
最小允许规格、尺寸（mm ）表3-14种类规格及单位地 上地 下室 内室 外 交流电流回路直流电流回路圆钢直径（mm ） 6 8 10 12 扁 钢截 面（mm 2） 60 100 100 100 厚 度（mm ）3 4 4.0 6.0 角钢厚度（mm ） 2.0 2.5 4.0 6.0 钢管壁厚（mm ）2.52.53.54.51.1.1.2 焊接要求1连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
2采用搭接焊时，其焊接长度如下：1) 镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，煨弯不能太死，直线段不得有明显弯曲，并应立放。
2) 镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。
防雷接地焊接要求：① 双面焊，焊接长度大于6D 。
② 焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。
3)镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的６倍。
4)镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。
5)扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90度立弯搭接焊接。
6)每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。
1.1.1.3接地装置1人工接地体1)应选用角钢或圆钢，长度不小于2.5m，相互之间间距不应小于5m，其顶部应做成尖角；2)埋设时应挖深为0.8～1m，宽为0.5m的沟，沟上宽下窄，打桩时，应采取措施，防止接地角钢或圆钢打劈。
建筑防雷施工规范避雷针与接地装置安装
建筑防雷施工规范避雷针与接地装置安装建筑防雷施工规范：避雷针与接地装置安装1.引言建筑防雷施工是保障建筑及其内部设备安全的重要环节。
避雷针与接地装置是建筑防雷系统的核心组成部分，有效地将雷击电流引入地下，保护建筑及其内部设备免受雷击损坏。
本文将详细介绍建筑防雷施工的规范要求，特别聚焦于避雷针与接地装置的安装。
2.避雷针的安装2.1 避雷针的选择根据建筑物的高度、周围环境以及雷电活动频率等因素，选择适合的避雷针。
常见的避雷针包括尖顶采用碳钢材料制成的防雷针和尖顶采用铜材料制成的防雷针。
根据具体情况选择合适的材料和型号。
2.2 避雷针的安装位置避雷针需要安装在建筑物顶部，以便能够迅速吸引雷电并将其引至地下。
避雷针的高度应与建筑物的高度相匹配，一般情况下，避雷针的高度应比建筑物的高度高出1-2米。
同时，避雷针之间的间距应保持在适当范围内，确保覆盖面积均匀。
2.3 避雷针的安装要求（1）避雷针应固定在坚固的建筑结构上，使用不锈钢螺栓进行牢固连接；（2）避雷针与建筑物之间的导线应选用导电性能优良，防腐耐候性好的材料；（3）避雷针的周围区域应保持清洁，无遮挡物，并远离易燃易爆物质。
3.接地装置的安装3.1 接地装置的选择接地装置是将来自避雷针的雷击电流引入地下的设备，一般采用导电性能好且能够长期使用的金属材料制成。
根据建筑物的规模和用途，选择适当的接地装置。
3.2 接地装置的布置接地装置需要布置在建筑物的地下，通常选择在地基附近深入地下1-2米的位置。
为了提高接地效果，可以采用接地网、接地棒等形式进行布置。
接地装置之间的距离应根据具体要求合理布置。
3.3 接地装置的安装要求（1）接地装置与避雷针之间的导线应选择导电性能优良的材料，导线的截面积要足够大；（2）接地装置的材料要求具有良好的防腐性能，确保长期可靠使用；（3）接地装置应与建筑物的主体结构良好连接，并与主体结构的接地系统有效链接。
4.其他注意事项4.1 安全施工在进行建筑防雷施工时，必须确保施工人员的安全。
建筑防雷施工规范避雷针与接地装置安装指南
建筑防雷施工规范避雷针与接地装置安装指南建筑物在雷电天气中容易受到雷电的攻击，给人们的生命财产安全带来威胁。
为了保护建筑物和人员的安全，建筑防雷施工中的避雷针与接地装置起到至关重要的作用。
本文将为您介绍建筑防雷施工规范避雷针与接地装置的安装指南。
一、避雷针的安装避雷针是建筑物上用来吸引雷电并将其引向接地装置的重要装置。
以下是避雷针的安装指南：1. 避雷针的选择根据建筑物的高度和周围环境的雷电频率，选择适当的避雷针。
一般来说，避雷针应该符合国家相关标准并具备合格证书。
2. 安装位置的选择避雷针应该安装在建筑物最高点，以确保最大范围内的雷电吸引。
同时，避雷针应远离其他金属构件，以减少雷击的可能性。
3. 安装高度的确定根据建筑物的高度确定避雷针的安装高度。
一般来说，避雷针的安装高度应为建筑物高度的1/3至1/2。
4. 安装材料的选择避雷针的支撑杆应选用耐腐蚀性能良好的材料，如不锈钢或铜。
避雷针与支撑杆之间应采用可靠的连接方式，以确保安装的牢固性。
5. 安装过程的注意事项在安装过程中，施工人员需要注意自身的安全。
必须佩戴防静电服和绝缘手套，以免因静电导致的意外伤害。
同时，需要使用尺寸合适的螺栓进行固定，保证避雷针与建筑物的稳固连接。
二、接地装置的安装接地装置是将雷电引入地下，以保护建筑物和人员不受雷击的重要设备。
以下是接地装置的安装指南：1. 接地装置的选择选择符合国家相关标准并具备合格证书的接地装置。
接地装置的质量和性能对于防雷起着至关重要的作用，必须慎重选择。
2. 安装点的选择接地装置应选择建筑物的深层土壤为安装点。
安装点应远离水源、水泥地面等可能导致接地效果下降的因素。
3. 接地装置的数量和布局根据建筑物的大小和形状，合理确定接地装置的数量和布局。
避免接地装置之间的距离过远，以确保雷电在地下的传导路径。
4. 材料和工艺的选择接地装置的材料应选用耐腐蚀性能好、导电性能高的材料，如铜材。
在安装过程中，应保证接地装置与地下的良好接触，以提高接地的效果。
防雷及接地安装工艺
防雷接地设计：根据建筑物特点和防雷要求进行设计
施工准备：清理施工现场，准备施工工具和设备
ห้องสมุดไป่ตู้
检测项目：接地电阻、接地导通性、防雷器性能等
检测方法：采用专业仪器进行测量，如接地电阻测试仪、防雷器测试仪等
验收流程：检测前准备、现场检测、数据分析、出具报告、整改建议等
验收标准：符合国家或行业标准，如GB50057-2010《建筑物防雷设计规范》
验收流程：检测前准备、检测实施、检测结果分析、整改措施等
防雷系统应与接地系统紧密配合，确保雷电流能够迅速泄放
接地系统应具有良好的导电性能，确保雷电流能够迅速传导至大地
防雷系统与接地系统应采用合理的连接方式，确保雷电流能够迅速泄放
防雷系统与接地系统应具有良好的耐腐蚀性能，确保系统长期稳定运行
接地体安装：按照设计要求，将接地体埋入地下
添加标题
测试接地电阻：测试接地电阻，确保接地电阻符合设计要求。
添加标题
连接接地线：将接地体与接地线连接，并按照设计要求进行连接。
添加标题
清理现场：清理现场，确保施工现场整洁。
检测项目：接地电阻、接地电压、接地电流等
验收标准：符合国家或行业标准，如GB50057-2010
检测方法：使用专业仪器，如接地电阻测试仪、接地电压测试仪等
汇报人：
,a click to unlimited possibilities
01
02
03
04
05
添加标题
添加标题
添加标题
添加标题
防雷系统应根据建筑物的用途、高度、结构形式等因素进行设计
防雷系统应符合国家相关标准和规范
防雷系统应包括避雷针、避雷带、避雷网等防雷装置
防雷及接地安装施工工艺
工作行为规范系列防雷及接地安装施工工艺（标准、完整、实用、可修改）编号：FS-QG-48962防雷及接地安装施工工艺Lightning protection and grounding installation constructiontechnology说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
防雷及接地安装的主要施工工艺1接地装置焊接应采用搭接焊，其搭接长度应满足以下要求:1)扁钢与扁钢搭接应为扁钢宽度的2倍，不少于三面施焊;2)圆钢与圆钢搭接应为圆钢直径的6倍，双面施焊;3)扁钢与圆钢搭接应为圆钢直径的6倍，双面施焊;4)扁钢与钢管、扁钢与角钢焊接时，紧贴角钢外侧两面，或紧贴钢管3/4钢管表面，上下两侧施焊。
2自然基础接地体的安装:1)按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱不少于两根主筋的底部与底板筋搭接焊好。
2)在室外地面以下将主筋焊好连接板，清除药皮，用色漆做好标记，以便引出和检查，同时做好隐检记录。
3接地干线的安装:1)接地干线穿过墙壁、模板、地板处应加套管保护，钢套管应与接地线做电气连接;跨越伸缩缝时，应做煨弯补偿。
2)接地干线跨越门口时应暗敷设于地面内。
3)接地干线敷设应平直，水平度和垂直度允许偏差为千分之二。
4)转角处接地干线弯曲半径不得小于扁钢厚度的二倍。
5)室外接地干线:先进行调直、测位、打眼煨弯，并将断接卡子(或测试点)及接地端子装好。
敷设前按设计要求的尺寸位置挖沟，然后将扁钢放平埋入。
回填土应压实但不需打夯，干线末端露出地面应不超过0.5米，以便接引地线。
6)室内接地干线明敷:预留孔的大小应比接地线的厚度、宽度各大出6mm以上。
固定支架:应先根据图纸要求弹线定位、钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
7)明敷设接地线位置不应妨碍设备的拆卸与检修。
8)室外接地凡焊接处均应刷沥青防腐。
防雷接地施工工艺
接闪器的安装
按照设计要求将接闪器安装在建 筑物顶部或外部，确保能够覆盖 保护区域。
连接方式
采用焊接、压接、螺栓连接等方式 将接闪器与引下线连接起来。同时 ，还需考虑接闪器的热稳定性和防 腐性能。
04
防雷接地施工的后期处理
接地电阻的测试与验收
总结词
在防雷接地施工完成后，应进行接地电阻的测试与验收，以确保接地装置的电阻 值符合规范要求。
对进场的材料进行 检验，确保符合设 计要求和相关标准 。
03
防雷接地施工的主体部分
接地极的安装与连接
01
02
03
接地极的选择
根据地质条件和环境要求 选择合适的接地极，如金 属管、角钢、扁钢等。
接地极的安装
将接地极打入地下足够深 度，确保与土壤良好接触 。
连接方式
采用焊接、压接、螺栓连 接等方式将接地极与引下 线连接起来。
某桥梁的防雷接地施工
总结词
该桥梁的防雷接地施工采用了感应雷防护和直击雷防 护相结合的措施，有效地降低了雷电对桥梁结构和交 通安全的损害风险。
详细描述
该桥梁为重要的交通枢纽，考虑到雷电对桥梁结构和 交通安全的影响较大，因此采用了感应雷防护和直击 雷防护相结合的防雷措施。在桥梁的两侧安装了避雷 针和避雷带，防止直击雷对桥梁结构的损害。同时， 在桥梁的供电线路和通信系统中采用了感应雷防护措 施，有效地降低了雷电对桥梁结构和交通安全的损害 风险。
详细描述
自检时，应重点检查接地装置的安装位置、连接方式、材料质量等方面，同时对隐蔽工程进行验收。 发现质量问题时，应及时进行整改和修复，确保施工质量符合规范要求。整改完成后，应再次进行验 收，确保施工质量符合要求。
05
防雷与接地系统安装
防雷与接地系统安装1 施工工艺流程施工工艺流程如图2.5-50所示。
2 建筑物防雷、接地施工及安全措施1) 建筑防雷：(1) 本建筑防雷等级为二类。
建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。
(2) 接地装置：本工程采用联合接地方式，利用 40X4 热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成接地网络。
桩基承台钢筋，桩基钢筋及热镀锌扁钢之间的连接均采用焊接．接地电阻要求不大于1Ω。
(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器，利用结构钢柱作为引下线，每层外墙连续钢梁焊接成一体形成均压环，并与引下线钢柱可靠连接。
公寓屋顶采用－25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器，屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接，利用钢筋混凝土柱内二根＞Φ16结构主筋上下焊接作为引下线。
所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接，突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。
预留预埋 引下线敷设 避雷线支架安装 避雷线安装室外接地体敷设 接地电阻测试 图2.5-50 防雷接地施工工艺流程(4) 外墙的金属门窗，幕墙金属结构，外墙栏杆与均压环焊接以防侧击雷。
2) 接地及安全(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体，要求接地电阻不大于1Ω，实测不满足要求时，增设人工接地。
(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接，电梯轨道下端就近与接地装置连接，建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。
(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢，其下端与基础接地网连接。
(4) 本工程采用总等电位联结，其与建筑物内保护干线、设备进线总管、金属构件联结，卫生间、淋浴间采用局部等电位联结，所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷，与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。
防雷接地专项施工方案(3篇)
第1篇一、工程概况本项目位于我国XX地区，建筑类型为高层住宅，占地面积约为XXX平方米，总建筑面积约为XXX平方米。
由于地处雷电多发区域，为确保建筑及内部设施的安全，特制定本防雷接地专项施工方案。
二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50065-2011）3. 《建筑电气工程施工质量验收规范》（GB 50303-2015）4. 《建筑防雷装置检测规范》（GB/T 32937-2016）5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组，负责施工过程中的组织协调、监督指导等工作。
- 设立施工班组和专业技术人员，明确各自职责。
2. 施工材料- 防雷装置材料：避雷针、避雷带、避雷网、避雷器等。
- 接地装置材料：接地棒、接地线、接地模块等。
- 工具及设备：电焊机、切割机、卷扬机、水准仪、经纬仪等。
3. 施工方案- 根据建筑物的具体情况，制定详细的施工方案，明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷装置施工（1）避雷针安装- 避雷针应选择合格的产品，安装位置应满足规范要求。
- 避雷针与建筑物主体结构的连接应牢固，焊接质量应符合规范要求。
- 避雷针接地引下线应与接地装置连接。
（2）避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网，安装位置应符合规范要求。
- 避雷带、避雷网应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。
- 避雷带、避雷网应与接地装置连接。
（3）避雷器安装- 避雷器应选择合格的产品，安装位置应符合规范要求。
- 避雷器应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。
- 避雷器应与接地装置连接。
2. 接地装置施工（1）接地棒安装- 接地棒应选择合格的产品，埋设深度应符合规范要求。
防雷接地施工方案例(3篇)
第1篇一、工程概况本工程位于某城市某区域，占地面积约为10000平方米，建筑高度为30米，为多层住宅楼。
根据《建筑物防雷设计规范》（GB 50057-2010）的要求，本工程属于第二类防雷建筑物。
为确保建筑物的安全运行，降低雷击风险，特制定本防雷接地施工方案。
二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50057-2010）3. 《建筑电气工程施工质量验收规范》（GB 50203-2014）4. 《防雷装置检测规范》（GB/T 32937-2016）三、施工内容1. 防雷接地系统设计2. 防雷接地系统施工3. 防雷接地系统检测四、施工准备1. 组织机构成立防雷接地施工领导小组，负责施工过程中的组织、协调、监督等工作。
2. 人员配备根据施工内容，配备相应的施工人员，包括电气工程师、施工员、质检员等。
3. 材料设备根据设计要求，准备以下材料设备：（1）接地体：铜排、铜板、铜线等；（2）接地线：铜排、铜线等；（3）接地模块：铜质、钢质等；（4）绝缘子、连接器、接地端子等；（5）施工工具：电焊机、扳手、线切割机等。
4. 施工方案编制根据设计要求，编制详细的施工方案，明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷接地系统设计（1）根据建筑物的防雷等级，确定防雷接地系统的设计参数；（2）选择合适的接地体、接地线和接地模块；（3）绘制防雷接地系统施工图。
2. 防雷接地系统施工（1）接地体施工：1）开挖接地体沟槽，确保沟槽深度符合设计要求；2）铺设接地体，确保接地体与土壤接触良好；3）连接接地体，确保连接牢固可靠；4）回填土壤，确保回填土密实。
（2）接地线施工：1）连接接地线，确保接地线与接地体连接牢固；2）检查接地线绝缘性能，确保绝缘良好；3）连接接地线至建筑物，确保连接牢固可靠。
（3）接地模块施工：1）安装接地模块，确保接地模块与接地体连接牢固；2）检查接地模块绝缘性能，确保绝缘良好；3）连接接地模块至建筑物，确保连接牢固可靠。
建筑防雷接地施工工艺
2021/7/31
伸缩缝跨接 >6d
金属管道跨接
7
3. 避雷带与引下线焊接示意 接地装置 引下线 接闪器 其他
2021/7/31
>6d
8
接地装置 引下线 接闪器 其他
2021/7/31
问题 信号基站受到防 雷保护了吗？
9
屋面避雷带设置一 接地装置 引下线 接闪器 其他
讨论3：水 平接地极 的做法
基础梁钢筋
2021/7/31
14
工艺要求 讨论3：水 平接地极 的做法
2021/7/31
二、引下线施工
安装 方式
利用建筑物钢柱或柱子钢筋引下 明敷
另外用圆钢或扁钢引下 暗敷
材料：引下线宜采用镀锌圆钢或扁钢，优先采 用圆钢。明敷圆钢直径不应小于8mm，扁钢截 面不应小于48mm2，其厚度不应小于4mm；暗 敷圆钢直径不应小于10mm，扁钢截面不应小于 80mm2。
36
• 2.设备金属外壳及设备基础接地
解析2
利用就近的金属钢导管和接地干线与设备金 属外壳及设备基础接地，防止漏电事故。
2021/7/31
37
利用就近的金属钢导管和接地干线与设备金属外 壳及设备基础接地，防止漏电事故。
2、设备 金属外壳 及设备基 础接地
2021/7/31
• 水泵基础接地
38
2021/7/31
15
柱主筋
讨论3：水 平接地极 的做法
1.利用结构柱主筋引 下
2021/7/31
16
2.沿外墙另敷镀锌钢 材引下
接地装置
引下线 接闪器
其他
2021/7/31
17
3.引下线中的断接卡
建筑防雷施工规范避雷针与接地装置施工指南
建筑防雷施工规范避雷针与接地装置施工指南一、引言建筑防雷是保护建筑物及其内部设备免受雷电侵害的重要工作。
其中，避雷针和接地装置是建筑防雷系统中的核心组成部分。
本文将介绍建筑防雷施工规范下，避雷针与接地装置的施工指南。
二、避雷针的施工指南1. 材料准备避雷针的制作材料通常为优质不锈钢，具有良好的导电性能和耐腐蚀性。
施工前需准备好符合规范要求的不锈钢材料，包括避雷针支架、导线、尖头等。
2. 安装位置选择避雷针的安装位置应该是建筑物最高点，确保避雷针能够有效地吸引雷电，减少雷电危害。
在选择位置时，需要充分考虑建筑物的结构和周边环境。
3. 安装过程首先，根据设计要求确定避雷针的安装数量和布局。
然后，安装避雷针支架，确保其牢固可靠。
接着，安装导线，将导线与避雷针支架连接，并保证导线的拉力适当。
最后，安装避雷针的尖头，确保其与导线连接良好。
4. 施工质量控制在避雷针的施工过程中，需要严格按照规范要求进行操作，确保施工质量。
应该注意避雷针安装的稳固性、导线与支架的连接良好性、导线的拉力合适等方面。
三、接地装置的施工指南1. 地线埋设接地装置的施工首先要进行地线的埋设。
地线的选材应该是质量可靠的铜材或铜包钢材料，长度至少应满足规范要求。
地线应深埋在地下，以确保良好的接地效果。
2. 接地极的安装接地极的安装位置应远离建筑物，通常选择在建筑物周围的开放空地上。
在安装接地极时，需要保证其与地线之间的连接牢固可靠，并且接地极要尽可能深入地下。
3. 施工质量控制接地装置的施工质量对于建筑防雷的效果至关重要。
施工过程中要注意地线的质量，包括导线质量和埋设深度；接地极的安装质量，包括连接牢固性和深入程度等。
四、施工后的检测与验收施工完成后，需要进行防雷系统的检测与验收。
主要包括对避雷针和接地装置的电阻进行测试，以判断其是否符合规范要求。
同时，还需要进行现场的外观检查，确保施工质量。
五、总结本文介绍了建筑防雷施工规范下，避雷针与接地装置的施工指南。
避雷.防雷及接地安装施工工艺标准
避雷.防雷及接地安装施工工艺标准根据GB 50057-94《建筑物防雷设计规范》第4.1.2条的要求：避雷带可采用圆钢或扁钢制成，其材料应符合以下要求：圆钢直径不小于8mm扁钢截面积不小于48mm2厚度不小于4mm。
避雷带可沿建筑物四周女儿墙上敷设，并与避雷针、引下线、天面电磁屏蔽网做良好的连接。
26．4．1 主控项目建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
检验方法:观察检查和检查安装记录。
26．4．2 一般项目1．避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
检验方法:观察检查。
2．避雷带应平正顺直，固定点支持件间距均匀。
固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。
当设计无要求时，支持件间距水平直线部分0.5～1.5m垂直直线部分，弯曲部分0.3～0.5m。
检验方法:检查拉力试验记录，观察或尺量检查。
3．避雷针体垂直，避雷网规格尺寸和弯曲半径正确。
避雷针针体垂直度偏差不大于顶端针杆的直径。
钉体各节尺寸表3-49项目针全高（mm）1.02.03.04.05.0上节1000 2000 1500 1000 1500中节—— 1500 1500 1500下节——— 1500 2000（4）避雷针应垂直安装牢固，垂直度允许偏差为3/1000。
（5）焊接要求详见第4.2.2.（2）条清除药皮后刷防锈漆。
（6）避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：A、独立避雷针一般采用直径为19mm镀锌圆钢。
B、屋面上避雷针一般宜采用直径25mm镀锌钢管。
C、水塔顶部避雷针采用直径25mm或40mm的镀锌管。
D、烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。
E、避雷环用直径12mm镀锌圆钢或截面为l00mm2镀锌扁钢，其厚度为4mm。
3.7.2 避雷针制作：按设计要求的材料所需的长度分上、中、下三节进行下料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷针网及接地装置施
工工艺
Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
避雷针（网）及接地装置施工工艺
1适用范围
1.1本施工工艺适用于各类民用、工业用建筑物的避雷针（网）及接地装置安
装工程。
2引用标准
2.1 《建筑电气工程施工质量验收规范》（GB50303-2002）
2.2 《电气装置安装工程接地装置施工及验收规范》（GB50169－92）
2.3《防雷接地安装》（DBJT08-75-96）
3主要技术要求
3.1 材料要求
3.1.1材料选配一般按设计图纸的要求选择材料的材质和规格。
3.1.2避雷针（网）的引下线接地装置使用的紧固件均要使用热镀锌制品，当采
用没有热镀锌的地脚螺栓时应采取防腐措施。
3.1.3接地装置所用钢材若使用在腐蚀性较强的场所，应采用热镀锌的钢接地体
或适当加大截面，接地装置的导体截面应符合热稳定和机械强度的要求。
3.2 主要机具
3.2.1工具：螺丝旋具；冲击电钻；钢锯；扳手；钢丝钳；手电钻；电焊机；钳
工锉；砂布。
3.2.2检测工具：钢卷尺；塞尺；磁力线坠；卡尺；接地电阻测试仪；兆欧表。
3.3 操作条件
3.3.1接地体作业条件：必须按设计位置清理好场地，底板筋及桩基内钢筋与柱
筋连接处已绑扎好。
3.3.2接地干线作业条件：支架安装已完毕，保护管已预埋，土建抹灰完毕。
3.3.3支撑件安装时，结构工程应已完成，室外须有脚手架或爬梯。
3.3.4防雷引下线暗敷条件：建筑物应搭有能上人操作的脚手架，利用主筋作引
下线时，钢筋绑扎应已完毕。
3.3.5防雷引下线明敷条件：支架已安装完成，建筑物脚手架能上人操作，土建
外表装饰完毕。
3.3.6避雷网安装条件：接地体与引下线必须做完，支架安装完毕，且具备调直
场地和垂直运输条件。
3.3.7避雷带与土建圈梁钢筋的绑扎工程同步进行。
3.3.8避雷网安装时，接地体与引下线必须完毕，土建结构工程已完，并随结构
施工做完预埋件。
4操作工艺
➢扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。
➢圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。
➢圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
➢扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴钢管表面，上下两侧施焊。
➢除埋设在混凝土中的焊接接头外，有防腐措施。
4.2.1.4 当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许
4.2.2接地干线安装工艺
4.2.2.1 接地线应与接地装置用扁钢连接，分室内和室外两种，室外接地干线与支
线一般敷设在沟内。
室外接地干线多为暗敷。
4.2.2.2 明敷接地干线应水平或垂直敷设，也可沿建筑物倾斜结构平行在直线段
上，不应有高低起伏及弯曲情况。
4.2.2.3 明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分～
1.5m；垂直直线部分～3m；弯曲部分～0.5m。
4.2.2.4 接地干线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，
钢套管应与接地线做电气连通。
4.2.2.5 变配电室内明敷接地干线安装应符合下列规定：
➢便于检查，敷设位置不妨碍设备的拆卸与检修；
➢当沿建筑物墙壁水平敷设时，距地面高度250～300mm；与建筑物墙壁间的间隙10～15mm；
➢当接地干线跨越建筑物变形缝时，设补偿装置；
➢接地干线表面沿长度方向，每段为15～100mm，分别涂以黄色和绿色相间的条纹；
➢变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓。
4.2.2.6 当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后
接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对
地绝缘。
4.2.2.7 配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，
应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。
4.2.2.8 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连
接可靠，连接处不同金属间应有防电化腐蚀措施。
4.2.3避雷针（带）制作与安装
4.2.3.1 按设计要求的材料所需长度分上、中、下三节进行下料。
4.2.3.2 安装时，先将支座钢板固定的底板固定在预埋的地脚螺栓上，焊上一块肋
板，再将避雷针立起，找直、找正后，进行点焊，然后校正，焊上其他三
块肋板。
最后将引下线焊在底板上。
4.2.3.3 女儿墙宽度大于300mm时，避雷带距女儿墙外侧为150mm，接地干线
支架其顶部应距墙面15～20mm。
4.2.3.4 避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能
承受大于49N（5kg）的垂直拉力。
当设计无要求时，支持件水平直线间
距～1.5m，垂直直线间距～3m，弯曲处～0.5m。
4.2.3.5 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应
备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
5质量记录
5.1 质量检验评定标准
5.2 技术交底记录
5.3 原材料质保书
5.4 隐蔽验收记录
5.5 质量评定记录
5.5.1避雷针（网）及接地装置分项工程质量检验评定表
6产品保护
6.1 避雷针从进现场到安装过程中要注意产品保护。
6.2与土建配合紧密，防止屋面女儿墙上的避雷带支持件及引下线扁钢受损。
