旋风分离器---原理、设计和工程应用__(p111-120)
第6章 旋风分离器
集气筒
烟气出口
烟气入口
分离单管 隔热耐磨单层衬里 吊筒
集尘室
6.3 旋风分离器内气固两相流动规律
颗粒的分离是在含尘气流在分离器中的运动过程中实现的， 因此，分离器内气固两相的流动分布规律是决定分离性能的主 要因素 。
6.3.1 旋风分离器内气相流动规律
(1) 三维气流速度方向的定义
R
θ
C(dp)/Ci(dp)
1.20 1.00 0.80 0.60 0.40
dp=3μm dp=5μm dp＝8μm dp＝12μm dp＝16μm
0.20
0.00 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 r/R
图5－5 主要分离空间内颗粒粒级浓度沿径向分布(z=225)
(1) 分离器内颗粒浓度分布－沿壁面条带形螺旋线状分布
6.3.2 旋风分离器内固相流动分布规律
(2) 分离器内颗粒浓度分布－沿径向外高内低
6.3.2 旋风分离器内固相流动分布规律
(2) 分离器内颗粒浓度分布－沿径向外高内低
密相区
密相区
密相区
稀相区
稀相区
6.3.2 旋风分离器内固相流动分布规律
6.3.2 旋风分离器内固相流动分布规律
(3) CLK型(扩散型)
筒体下部为一倒锥形，并在底部装有倒置 的顶部开孔的漏斗形挡灰盘，其下沿与四壁底 圈留有齿缝。这种结构的作用是防止返回气流 将落下的粉尘重新卷起，因而提高了除尘效率， 尤其对直径10μm以下颗粒，效果更为明显，它 适用于净化颗粒浓度高的气体。
(4) CZT型(长锥型)
具有较长的锥体，一般采用锥体 长度为2.8D。体积小、用料省、除尘 效率高，适用于捕集非黏性的金属、 矿物、纤维性粉尘、刨花和木屑，特 别对纤维性的棉尘除尘效率几乎为 100%。
旋风分离器的原理
旋风分离器的原理旋风分离器是一种常见的固体-气体分离设备，广泛应用于工业生产和环境保护领域。
它的原理是基于离心力和重力的作用，通过利用气体流体中的旋转运动和不同物料粒径的沉降速度差异来实现固体和气体的分离。
旋风分离器主要由进气管道、旋风筒体、出气管道、排灰装置等部分组成。
其工作原理如下：1.进气流入：气体通过进气管道进入旋风分离器，并在进气口处形成旋转的气流。
2.旋转运动：进入旋风筒体后，气流在高速旋转的情况下会产生离心力。
根据质量的差异，固体颗粒会受到离心力的作用而向外壁移动，而气体则集中在旋风筒体的中心。
3.固体沉降：由于离心力的作用，较大的固体颗粒会沿着旋风筒体的外壁向下沉降，被收集在底部的排灰装置中。
而较小的固体颗粒则会随着气流继续向上运动。
4.气体排出：经过旋风分离后，几乎没有固体颗粒的气体会沿着旋风筒体的中心轴线向上流动，并通过出气管道排出系统。
通过上述过程，旋风分离器能够有效地将气体中的固体颗粒分离出来，实现了固体-气体的分离。
其优点在于操作简单、结构紧凑、处理能力大等。
然而，旋风分离器也存在一些局限性和需要注意的问题。
首先，旋风分离器对固体颗粒的粒径范围有一定要求，过小或过大的颗粒可能无法有效分离。
其次，由于旋风分离器主要是通过离心力实现分离，因此对于密度接近的固体和气体，分离效果可能不理想。
此外，在高温和高湿环境下，旋风分离器的性能也可能受到影响。
为了提高旋风分离器的分离效果，可以采取一些措施。
例如，增加旋风筒体的长度和直径比，可以增加分离效率。
同时，在进气口设置导流板或旋风导流装置，可以更好地引导气流的旋转和固体颗粒的沉降。
除了常见的工业应用，旋风分离器在环境保护领域也有广泛的应用。
例如，在空气污染控制中，旋风分离器可以用于去除工业废气中的颗粒物，减少对大气的污染。
在粉尘收集系统中，旋风分离器可以作为预处理设备，将较大的颗粒物分离出来，保护后续过滤设备的正常运行。
总之，旋风分离器是一种基于离心力和重力原理的固体-气体分离设备。
旋风分离器
主要功能
旋风分离器设备的主要功能是尽可能除去输送气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证 管道及设备的正常运行，在西气东输工程中，旋风分离器是较重要的设备。
旋风分离器
气固体系或者液固体系的分离的一种设 备
01 机构简介
03 特点
目录
007 提高效率方法
06 结构设计 08 工程应用
旋风分离器，是用于气固体系或者液固体系的分离的一种设备。工作原理为靠气流切向引入造成的旋转运动， 使具有较大惯性离心力的固体颗粒或液滴甩向外壁面分开。旋风分离器的主要特点是结构简单、操作弹性大、效 率较高、管理维修方便，价格低廉，用于捕集直径5～10μm以上的粉尘，广泛应用于制药工业中，特别适合粉尘 颗粒较粗，含尘浓度较大，高温、高压条件下，也常作为流化床反应器的内分离装置，或作为预分离器使用，是 工业上应用很广的一种分离设备。
Y.Zhu(2001年)提出在普通旋风除尘器中增加一个筒壁，这一筒壁将旋风除尘设备内部空间划分为两个环形 区域，同时，排气芯管被移到了下方，排气芯管中的上升气流也变成了下降气流，颗粒物在内外两个外环形区域 内都得到了分离，事实上，这种旋风分离器相当于将两个旋风子合到了一起。从理论上讲，这种改进提高了颗粒 物被收集的概率。Y.Zhu型旋风除尘器试验结果(气流流量范围为 10L/min～40L/min，对粒径范围为0.6μm～ 8.8μm颗粒物)与Stairmand旋风除尘器的进行了比较有：改进后的旋风除尘器，除尘效率得到提高，并且随气流 流量的增大而增大；同时，对于相同无因次尺寸的旋风除尘器来说，前者的阻力也小于后者。Y.Zhu考虑各方面 因素给出相应优化综合指标得出改进旋风除尘器性能优于传统的旋风除尘器。这种改动后的旋风除尘器较原有传 统旋风除尘器结构稍为复杂。
旋风集尘器分离器的原理及设计参数
旋风集尘器分离器的原理及设计参数本帖最后由 bombcat 于 2010-11-4 12:22 编辑看了很多木有们DIY的旋风分离器，真是八仙过海各显神通，做出来的尺寸、比例也是五花八门。
在翻阅了论坛上关于旋风集尘器的帖子之后，感觉多数木有的DIY主要还是以模仿为主，似乎缺少那么点理论依据，于是我查阅了一些技术资料。
看过之后感觉在工业上要比较准确地分析和设计一个旋风分离器还是很复杂的，需要考虑风压、流速、粉料粒径、密度、粘度、桶壁光滑程度等诸多因素，这些对于我们收集木屑的用途来说过于复杂了，很多数据也是不可能掌握的，所以我本着避繁就简、简单实用的原则摘录一些资料，希望能对以后DIY旋风分离器的木友有所帮助。
工业上最常用的旋风式分离装置有两种形式：①旋风分离器：切向入口，本体为筒体+锥体型这种形式的旋风分离装置最常见，当然其入口、出口及灰斗处都有若干种变形可供选用，后面细说。
木有们DIY的旋风集尘器大多也是这个原理的，起码都是入风口在本体的切向，但DIY的集尘器本体就只是一个锥体，没有做成筒体+锥体形式的，可能是受国外那个成品旋风分离器DUST DEPUTY的影响吧。
绝大多数DIY这种造型分离器的木有都是采用花瓶作为锥体本体，比如=saga=f117whw做的这个：②旋风管：具有轴向导流叶片入口，本体为直筒型在木有DIY的集尘器中有类似这样旋风管结构的，比如xuelichina做的“大型旋风集尘器”以及岳阳楼用饮水机水桶改造的集尘器：这两位木有的集尘器虽然本体是直筒结构，但进风口还是采用与筒体切向，而不是标准旋风管那样从筒体顶盖处轴向进风。
从筒体顶盖轴向进风的好处是气流轴向对称，且因采用导流板，给进气流一定的向下的速度，使夹杂着灰尘的空气更快地向下运动，而不仅仅是靠重力。
先说说旋风式分离器的一些基本概念和原理吧。
按照第一张图所示，夹杂着尘粒的气体从进气口进入筒体后，沿筒内壁做向下的旋转运动，在这个过程中由于离心力的作用，气流内的尘粒被甩向桶壁，实现气体和固体的分离，尘粒在重力作用下沿桶壁旋转下降落入灰斗。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的固体-气体分离设备，广泛应用于石油、化工、环保等行业。
它通过利用气体流体力学原理，将固体颗粒从气体流中分离出来，实现了气固两相的有效分离。
旋风分离器的工作原理可以简单概括为以下几个步骤：1. 进料和旋转：气体和固体颗粒混合物通过进料口进入旋风分离器。
进料口通常位于分离器的顶部，并与分离器内部的旋转装置相连。
旋转装置通过旋转产生离心力，使气体和固体颗粒在分离器内部形成旋涡状流动。
2. 离心力作用：由于旋转装置的作用，气体和固体颗粒在分离器内部形成旋涡状流动。
由于固体颗粒的质量较大，受到离心力作用，会向分离器的外壁靠拢。
3. 分离效应：在旋涡状流动的过程中，由于离心力的作用，固体颗粒会沿着分离器的壁面下沉，形成一个固体颗粒层。
而气体则在固体颗粒层的上方继续旋转，并沿着分离器的中心轴向上升。
4. 出料：当气体旋转到分离器顶部时，通过出料口排出。
而固体颗粒则会在分离器底部的出料口处被采集和排出。
旋风分离器的工作原理基于气体和固体颗粒在旋转过程中的不同受力情况。
由于离心力的作用，固体颗粒受到向外的力，而气体受到向内的力。
这种力的不平衡导致了气固两相的分离。
旋风分离器的工作原理还受到一些因素的影响，包括气体流速、固体颗粒的密度和大小、分离器的尺寸和形状等。
合理设计和选择这些因素可以提高旋风分离器的分离效率。
旋风分离器的应用非常广泛。
在石油行业，它常用于油气分离、油水分离和油气井测试等过程中。
在化工行业，它常用于颗粒物的分离和回收。
在环保行业，它常用于粉尘和污染物的去除。
此外，旋风分离器还可以与其他设备结合使用，如过滤器、除尘器等，以进一步提高分离效果。
总之，旋风分离器是一种基于气体流体力学原理的固体-气体分离设备。
通过利用离心力的作用，将固体颗粒从气体流中分离出来。
它的工作原理简单而有效，广泛应用于各个行业中的气固两相分离过程。

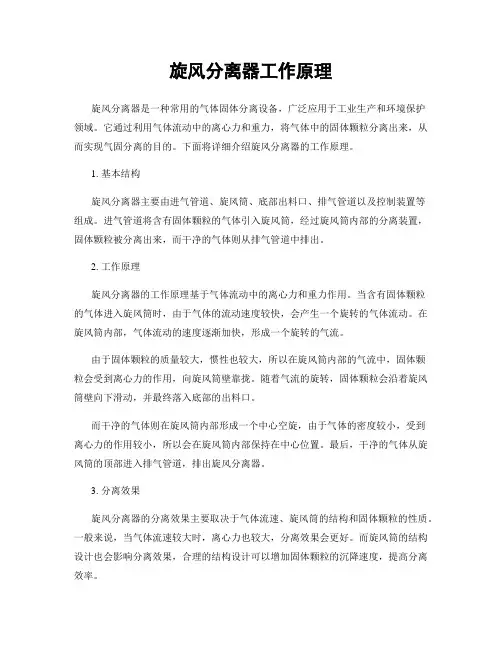

旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气体固体分离设备，广泛应用于工业生产和环境保护领域。
它通过利用气体流动中的离心力和重力，将气体中的固体颗粒分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由进气管道、旋风筒、底部出料口、排气管道以及控制装置等组成。
进气管道将含有固体颗粒的气体引入旋风筒，经过旋风筒内部的分离装置，固体颗粒被分离出来，而干净的气体则从排气管道中排出。
2. 工作原理旋风分离器的工作原理基于气体流动中的离心力和重力作用。
当含有固体颗粒的气体进入旋风筒时，由于气体的流动速度较快，会产生一个旋转的气体流动。
在旋风筒内部，气体流动的速度逐渐加快，形成一个旋转的气流。
由于固体颗粒的质量较大，惯性也较大，所以在旋风筒内部的气流中，固体颗粒会受到离心力的作用，向旋风筒壁靠拢。
随着气流的旋转，固体颗粒会沿着旋风筒壁向下滑动，并最终落入底部的出料口。
而干净的气体则在旋风筒内部形成一个中心空旋，由于气体的密度较小，受到离心力的作用较小，所以会在旋风筒内部保持在中心位置。
最后，干净的气体从旋风筒的顶部进入排气管道，排出旋风分离器。
3. 分离效果旋风分离器的分离效果主要取决于气体流速、旋风筒的结构和固体颗粒的性质。
一般来说，当气体流速较大时，离心力也较大，分离效果会更好。
而旋风筒的结构设计也会影响分离效果，合理的结构设计可以增加固体颗粒的沉降速度，提高分离效率。
此外，固体颗粒的性质也会对分离效果产生影响。
例如，固体颗粒的粒径较大、密度较大时，其受到离心力的作用更明显，分离效果会更好。
4. 应用领域旋风分离器广泛应用于工业生产和环境保护领域。
在工业生产中，旋风分离器可以用于除尘、粉尘回收和颗粒物分离等工艺。
例如，在煤矿、水泥厂、钢铁厂等行业中，旋风分离器可以用于粉尘的收集和处理，减少对环境的污染。
此外，在化工、冶金、食品等行业中，旋风分离器也可以用于物料的分级和分离。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常见的气固分离设备，主要用于将气体中的固体颗粒分离出来。
它广泛应用于化工、环保、食品、医药等行业，起到了重要的作用。
下面将详细介绍旋风分离器的工作原理。
1. 原理概述旋风分离器利用气体在离心力的作用下，将固体颗粒从气体中分离出来。
其基本原理是利用气体在旋风分离器内形成旋转流动，由于离心力的作用，固体颗粒被迫向外壁移动，并最终沉积在分离器的底部。
2. 设计结构旋风分离器通常由进气管道、旋风管道、排气管道和底部排料装置组成。
进气管道将含有固体颗粒的气体引入旋风分离器，旋风管道则是分离器的核心部件，它具有特殊的结构，能够使气体形成旋转流动。
排气管道用于排出分离后的气体，底部排料装置则用于收集和排出分离后的固体颗粒。
3. 工作过程当含有固体颗粒的气体进入旋风分离器时，首先经过进气管道进入旋风管道。
在旋风管道内，气体受到旋风管道特殊结构的影响，形成旋转流动。
由于离心力的作用，固体颗粒被迫向外壁移动，并沿着旋风管道下降。
最终，固体颗粒沉积在分离器的底部，形成固体颗粒的收集区。
分离后的气体则从旋风管道的顶部排出，通过排气管道离开旋风分离器。
4. 影响分离效果的因素旋风分离器的分离效果受到多个因素的影响，包括进气速度、旋风管道的结构、固体颗粒的性质等。
进气速度越大，离心力越强，分离效果越好。
旋风管道的结构也对分离效果有重要影响，合理的旋风管道结构可以增加分离器的分离效率。
此外，固体颗粒的性质如粒径、密度等也会影响分离效果。
5. 应用领域旋风分离器广泛应用于多个领域。
在化工行业中，旋风分离器常用于气体固体分离，如除尘、脱硫等。
在环保领域，旋风分离器常用于工业废气处理，可以有效地去除废气中的固体颗粒。
在食品行业，旋风分离器可用于粉尘的分离和食品的干燥。
在医药行业，旋风分离器可以用于药品的粉碎和分离。
总结：旋风分离器是一种利用离心力将气体中的固体颗粒分离出来的设备。
其工作原理是通过气体在旋风管道内形成旋转流动，使固体颗粒受到离心力的作用而沉积在底部。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的固液分离设备，主要用于将气体中的固体颗粒分离出来。
它通过利用气体旋转的原理，将固体颗粒从气体中分离出来，从而实现固液分离的目的。
旋风分离器的工作原理可以分为以下几个步骤：1. 气体进入旋风分离器：气体通过进气口进入旋风分离器，进入后会形成一个旋转的气流。
2. 旋转气流的产生：旋风分离器内部设有一个圆锥形的腔体，气体进入后会被迫沿着圆锥形腔体的壁面旋转上升，形成一个旋转的气流。
3. 离心力的作用：由于旋转气流的存在，气流内部会形成一个离心力场。
固体颗粒受到离心力的作用，被迫向外部壁面挪移。
4. 固体颗粒的沉降：由于离心力的作用，固体颗粒会沿着旋风分离器的壁面向下沉降，最终落入分离器的底部。
5. 纯净气体的排出：经过固液分离后，纯净的气体味从旋风分离器的顶部排出。
旋风分离器的工作原理基于离心力的作用，通过旋转气流使固体颗粒与气体分离。
它具有以下几个优点：1. 结构简单：旋风分离器的结构相对简单，不需要复杂的机械设备，维护和操作都比较方便。
2. 分离效果好：旋风分离器能够有效地将固体颗粒从气体中分离出来，分离效果较好。
3. 适合范围广：旋风分离器可以处理各种不同颗粒大小和密度的固体颗粒，适合范围广泛。
4. 节能环保：旋风分离器的运行过程中不需要额外的能源消耗，具有较低的能耗和较好的环保效果。
总结起来，旋风分离器是一种常用的固液分离设备，通过利用气体旋转的原理，将气体中的固体颗粒分离出来。
它具有结构简单、分离效果好、适合范围广、节能环保等优点。
在工业生产中广泛应用于颗粒物的分离和净化过程中。
旋风分离器的工作原理与选型ppt课件
旋风分离器的工作原理 与选型
1
一、工作原理
应用
在工业上广泛用于除尘和除雾
2
工作原理
气体 流动
旋转流动（漩涡流动）
两类理想的旋流运动： 强制涡 自由涡
实际流体中的切向速度分布则介于以上两者之间
3
工作原理 旋流中流体微元4 Nhomakorabea工作原理
Rankin组合 强制涡流： V=wr 自由涡流： V=c/r
dc=
9μB
πNeρsui
7
性能参数
临界粒 径
分离效率
总分离效率 Mf=Mc+Me 总质量等于捕集的质量加上损失的质量
分离效 率
分级效率
压强降
8
性能参数
临界粒 径
压强降
稳态流动、不记摩擦时的伯努利方程
分离效 率
Eu（欧拉准数）
压强降
9
10
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
11
5
工作原理
6
性能参数
临界粒 径
分离效 率
压强降
●临界粒径：理论上能被旋风分离器分离出来的最小颗
粒直径。 a.进入旋风分离器的气流严格按螺旋形线路作等速
运动，其切向速度等于进口速度ui
三 个 假 b.颗粒向器壁沉降时，必须穿过厚度等于整个进气 设 口宽度B的气流才能达到壁面而被分离
c.颗粒在层流区作自由沉降
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的颗粒物分离设备，广泛应用于工业生产中的气固分离过程。
它通过利用气流的旋转运动和离心力的作用，将气体中的固体颗粒分离出来，从而实现气固两相的分离。
旋风分离器通常由筒体、进气口、出气口、颗粒收集器和排放装置等组成。
其工作原理如下：1. 进气口：气体通过进气口进入旋风分离器，进入筒体内部。
2. 旋转气流：进入筒体内部的气体在筒体内形成旋转气流。
这是通过在筒体内设置特殊形状的导流板或旋转叶片来实现的。
旋转气流的形成使得气体中的固体颗粒受到离心力的作用，向筒体壁面移动。
3. 离心分离：由于离心力的作用，固体颗粒在旋转气流中向外移动，最终沿着筒体壁面下降到颗粒收集器中。
而气体则在旋转气流的作用下，继续向上移动，通过出气口排出旋风分离器。
4. 颗粒收集：固体颗粒被收集在颗粒收集器中，可以通过排放装置进行定期清理或处理。
排放装置可以是手动操作的，也可以是自动化的。
旋风分离器的工作原理基于离心分离的原理，其优点主要包括以下几个方面：1. 结构简单：旋风分离器的结构相对简单，主要由筒体和进气口、出气口等组成，易于制造和维护。
2. 处理能力大：旋风分离器可以处理大量的气体，适用于各种规模的工业应用。
3. 分离效果好：通过合理设计旋风分离器的结构和参数，可以实现较高的分离效果，有效地将固体颗粒从气体中分离出来。
4. 能耗低：旋风分离器的能耗相对较低，不需要外部能源供给，仅依靠气流的旋转运动即可实现颗粒分离。
然而，旋风分离器也存在一些局限性：1. 分离效果受限：由于旋风分离器的分离效果受到颗粒大小、密度和形状等因素的影响，对于一些细小和轻质的颗粒，分离效果可能不理想。
2. 能耗增加：当气体中的颗粒浓度较高时，旋风分离器的能耗可能会增加，由于颗粒的积聚和阻塞，可能需要定期进行清理和维护。
3. 限制气体流速：旋风分离器对气体流速有一定的限制，过高或过低的气体流速都可能影响分离效果。
综上所述，旋风分离器是一种常用的气固分离设备，通过利用气流的旋转运动和离心力的作用，将气体中的固体颗粒分离出来。
化工原理旋风分离器的原理
化工原理旋风分离器的原理旋风分离器（Cyclone Separator）是一种常用的气固分离装置，主要用于分离粉尘、颗粒物和颗粒物悬浮在气体中的颗粒物。
其原理基于离心力和惯性作用，通过引导气体在内部高速旋转产生的离心力，使颗粒物被分离出来，而干净的气体则从分离器的顶部排出。
旋风分离器的结构一般由圆筒形体、进气管、排气管和底部的渣筒组成。
进气管通常位于分离器的侧面，以使气体与旋风分离器呈相切的方式进入。
当气体进入分离器后，它会沿着圆筒形体逆时针方向旋转，形成一个高速的旋风流。
由于旋律流的离心力作用，重粒子被迫向圆筒形体壁移动，并在壁面上沉积下来，形成渣筒中的颗粒物沉积物。
而较小的颗粒则随气流继续向上运动，经过细分区，最终被排入旋风分离器顶部的排气管中，而洁净的气体则被排放出来。
旋风分离器的分离效果由多种因素决定，其中包括被分离物料的颗粒尺寸、密度、形状、气体流速等。
较小的颗粒物往往难以完全分离，可能会随着气流一起排放出去，因此需要结合其他设备来进一步提高分离效果。
旋风分离器的工作原理可以通过以下步骤来描述：1. 进气：气体通过进气管进入旋风分离器，产生高速旋流。
进气管的设计和位置对分离效果有重要影响，它们的目标是将气体尽可能均匀地引导入分离器，并确保沿着一定的旋转路径。
2. 旋转：气体在进入分离器后会形成一个高速旋流，即由中心向边缘形成的旋涡流。
这种旋流由于离心力的作用，将重颗粒物向外侧推动，使其与分离器内壁接触。
3. 分离：由于离心力作用，重颗粒物被迫向分离器内壁移动，并在壁面上沉积下来。
这些沉积物集中在分离器底部的渣筒中，可以定期清除。
较小的颗粒物随着气流继续向上运动。
4. 排气：经过分离过程后，气体中的较小颗粒物进入细分区，此区域的设计有助于进一步分离颗粒物，并使洁净的气体从分离器顶部的排气管中排出。
尽管旋风分离器在分离气固两相时具有较高的效率和较低的能耗，但它也存在一些限制。
例如，旋风分离器对颗粒物的粒径范围有一定要求，过大或过小的颗粒难以有效分离。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的粉尘分离设备，广泛应用于工业生产中的粉尘排放控制。
它通过利用离心力和重力的作用，将气体中的粉尘颗粒和固体颗粒分离出来，从而实现净化气体的目的。
旋风分离器的工作原理如下：1. 气体进入旋风分离器：污染气体通过进气口进入旋风分离器的圆筒体内。
进气口通常位于圆筒体的顶部，气体以一定的速度和方向进入。
2. 旋风分离：进入圆筒体后，气体会在圆筒体内形成旋转的涡流，这是由于圆筒体内设置了特殊的导流装置。
涡流的旋转会产生离心力，将固体颗粒向外推动。
3. 粉尘分离：在涡流旋转的过程中，固体颗粒会受到离心力的作用，被推向圆筒体壁。
由于离心力的作用，固体颗粒会沿着圆筒体壁向下滑落。
4. 净化气体排出：经过旋风分离后，净化气体会从圆筒体的顶部中间部位排出。
由于固体颗粒已经被分离出来，净化气体中的粉尘浓度大大降低。
5. 固体颗粒收集：分离出的固体颗粒会沿着圆筒体壁滑落到底部的集尘桶中，通过集尘桶的排放口进行排放。
收集的固体颗粒可以进行处理或回收利用。
旋风分离器的工作原理基于离心力和重力的作用，它适用于处理颗粒较大、密度较大的固体颗粒。
它具有结构简单、操作方便、维护成本低等优点，因此在工业生产中得到了广泛应用。
需要注意的是，旋风分离器在实际应用中还需要考虑气体流量、旋风分离器的尺寸和形状等因素，以确保其分离效果和工作效率。
此外，不同颗粒物的分离效果也会有所差异，需要根据具体情况进行调整和优化。
总结起来，旋风分离器通过利用离心力和重力的作用，将气体中的固体颗粒分离出来，从而实现净化气体的目的。
它具有结构简单、操作方便等优点，在工业生产中得到广泛应用。
气力输送旋风分离器的设计原理
气力输送旋风分离器的设计原理O1.原理含尘气体从圆筒上部长方形切线进口进入，沿圆筒内壁作旋转流动。
颗粒的离心力较大，被甩向外层，气流在内层。
气固得以分离。
在圆锥部分，旋转半径缩小而切向速度增大，气流与颗粒作下螺旋运动。
在圆锥的底部附近，气流转为上升旋转运动，最后由上部出口管排出：固相沿内壁落入灰斗.旋风分离器不适用于处理粘度较大，湿含量较高及腐蚀性较大的粉尘，气量的波动对除尘效果及设备阻力影响较大。
旋风分离游结构简单，造价低廉，无运动部件，操作范围广，不受温度、压力限制，分熟效率高。
一般用于除去直径5um以上的尘粒，也可分离雾沫。
时于直径在5um以下的烟尘，一般旋风分离器效率已不高，需用袋滤器或湿法捕集。
其最大缺点是阻力大、易磨损。
02旋风分离器的性能参数在满足气体处理量的前提下，评价旋风分离器性能的主要指标是尘粒的分离性能和气体经过旋风分离器的压强降。
①分离性能分离性能的好坏常用理论上可以完全分离下来的最小颗粒尺寸：临界粒径de及分离效率n表示。
A：临界粒径de：指旋风分离器能100%除去的最小颗粒宜径。
假设：在器内颗粒与气流相对运动为层流；颗粒在分离器内的切线速度恒定且等于通气处的气速Ui:颗粒沉降所穿过的最大距离为过气口宽度B,导出临界粒径de的估算式：dc=(9μB/11NePsui)1/2旋风分离器通口管的宽度B,标准型B=D/4;Ne:气流的有效旋转圈数，一般0.5〜3,标准型3〜5,通常取5：Ui过口气体的速度(m/s)：口：气体粘度：Ps:固相的密度de愈小，分离效率愈高，由估算式可见de随D的加大而增大，即效率随D增大而减小。
当气体处理量很大又要求较高的分离效果时.，常将若干小尺寸的旋风分离开联使用，称为旋风分离器组。
粘度减小，辿口气速提高有利于提高分离效率。
B：分离效率：有两种表示方法*总效率：指被除去的颗粒占气体辿入旋风分离器时带入的全部颗粒的质量百分数ηO=(C1.-C2)/C1.C1：旋风分离器入口气体含尘浓度；C2：旋风分离器出口气体含尘浓度总效率是工程上最常用的，也是最易测定的分离效率，其缺点是不能表明旋风分离器对不同粒子的不同分离效果。
旋风分离器的工作原理
旋风分离器的工作原理旋风分离器是一种常见的固体颗粒分离设备，它通过利用旋风的旋转运动和离心力原理，将混合气体中的固体颗粒与气体进行分离。
旋风分离器广泛应用于化工、建筑材料、冶金、环保等领域，其工作原理简单而高效。
旋风分离器的工作原理可以分为以下几个步骤：1. 混合气体进入旋风分离器混合气体包括固体颗粒和气体两部分，通过管道进入旋风分离器。
在进入旋风分离器之前，混合气体经常需要经过预处理，如过滤、除尘等，以确保固体颗粒的尺寸和浓度符合旋风分离器的要求。
2. 旋风分离器内部的旋风管混合气体进入旋风分离器后，首先进入旋风管。
旋风管是旋风分离器的核心部件，它通常呈圆锥形状，内部空间呈螺旋状。
当混合气体进入旋风管时，由于管道内部设计的特殊结构，气体会产生旋转运动，形成旋风。
3. 固体颗粒与气体的分离在旋风分离器内部，由于旋风的旋转运动，固体颗粒受到离心力的作用，向外沉积在旋风管的壁面上。
而气体由于轻量，会沿着旋风管的中心部分向上运动。
这样就实现了固体颗粒与气体的分离。
4. 固体颗粒的收集分离后的固体颗粒会沉积在旋风管的底部，形成固体颗粒的收集区。
通常情况下，旋风分离器会设置排放口或者收集装置，用于收集固体颗粒并排出。
5. 清洁气体的排放分离后的清洁气体则会通过旋风管的中心部分向上排出旋风分离器，进入下一个处理环节或者直接排放至大气中。
通过以上步骤，旋风分离器实现了固体颗粒与气体的高效分离。
其工作原理基于离心力原理，利用旋风的旋转运动将固体颗粒与气体进行分离，具有结构简单、操作方便、分离效率高等优点。
因此，在工业生产中得到了广泛的应用。
需要注意的是，旋风分离器的工作效率和分离效果与其结构设计、操作参数等密切相关。
在实际应用中，需要根据具体的工艺要求和物料特性进行合理的选择和设计，以确保旋风分离器能够达到预期的分离效果。
总之，旋风分离器的工作原理简单而高效，通过利用旋风的旋转运动和离心力原理，实现了固体颗粒与气体的有效分离。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，主要用于将气体中的固体颗粒进行分离。
它的工作原理基于离心力温和体流体力学的原理。
旋风分离器的结构通常由进气口、旋风管、分离室和废气出口组成。
进气口将含有固体颗粒的气体引入旋风管中，气体在旋风管中形成旋转的气流。
由于气流的旋转，固体颗粒受到离心力的作用，被迫向旋风管壁靠拢。
在旋风管壁上形成一个固体颗粒的环形区域，称为旋风管壁层。
固体颗粒在旋风管壁层上沿着旋风管壁向下滑动，并最终进入分离室。
分离室内的固体颗粒会沉降到底部，而纯净的气体则从顶部通过废气出口排出。
旋风分离器的工作原理可以通过以下几个步骤来描述：1. 进气口：气体通过进气口进入旋风分离器。
进气口通常位于旋风分离器的顶部，可以根据需要进行调节。
2. 旋风管：进入旋风管后的气体味形成一个旋转的气流。
旋风管的设计通常采用锥形结构，以增加气流的旋转速度。
3. 离心力作用：由于气流的旋转，固体颗粒受到离心力的作用，被迫向旋风管壁靠拢。
离心力的大小取决于气流的旋转速度和固体颗粒的质量。
4. 旋风管壁层：固体颗粒在旋风管壁上形成一个环形区域，称为旋风管壁层。
固体颗粒在旋风管壁层上沿着旋风管壁向下滑动，并最终进入分离室。
5. 分离室：分离室是旋风分离器的主要部份，用于将固体颗粒与纯净的气体分离。
在分离室内，固体颗粒会因为重力的作用而沉降到底部，而纯净的气体则从顶部通过废气出口排出。
旋风分离器的工作原理基于气体流体力学的原理，利用离心力将固体颗粒与气体分离。
它具有结构简单、操作方便、分离效果好等优点，广泛应用于化工、环保、矿山等领域。
在工业生产中，旋风分离器常用于除尘、粉尘回收、颗粒物分离等工艺中，起到了重要的作用。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气体固体分离设备，主要用于将气体中的固体颗粒进行分离和采集。
它基于离心力的原理，通过旋转气流将固体颗粒从气体中分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 原理概述旋风分离器利用气体流体中的旋涡效应，将固体颗粒从气体中分离出来。
当气体流经旋风分离器时，由于管道的特殊设计，气流被迫形成一个旋转的涡流，固体颗粒在离心力的作用下沉降到分离器的底部，而干净的气体则从分离器的顶部排出。
2. 分离器结构旋风分离器主要由进气口、旋风体、底部排料口和出气口组成。
进气口位于分离器的一侧，气体通过进气口进入分离器。
旋风体是分离器的核心部件，它是一个中空的圆筒形结构，内部有一个圆锥形的底部。
当气体进入旋风体后，由于气流的旋转，固体颗粒被迫沉降到底部。
底部排料口用于采集和排出固体颗粒，而出气口则用于排出干净的气体。
3. 工作过程旋风分离器的工作过程可以分为三个阶段：进气阶段、分离阶段和排料阶段。
(1) 进气阶段：气体通过进气口进入旋风分离器，进入旋风体后，气流开始旋转。
(2) 分离阶段：在旋风体内，由于气流的旋转，固体颗粒受到离心力的作用，沿着旋风体的壁面向底部沉降。
同时，由于气流的旋转，固体颗粒与气流发生碰撞和磨擦，使得固体颗粒的速度减小，从而更容易沉降。
(3) 排料阶段：沉降到底部的固体颗粒通过底部的排料口被采集和排出，而干净的气体则从出气口排出。
4. 影响分离效果的因素旋风分离器的分离效果受到多种因素的影响，包括颗粒大小、气体流速、分离器尺寸和设计等。
(1) 颗粒大小：颗粒越小，受到气流的阻力越小，分离效果越好。
(2) 气体流速：气体流速越大，离心力越大，固体颗粒沉降速度越快，分离效果越好。
(3) 分离器尺寸和设计：分离器的尺寸和设计直接影响分离效果。
合理的尺寸和设计可以使气流旋转更加稳定，固体颗粒更容易沉降，并且减少气体中固体颗粒的带走。
5. 应用领域旋风分离器被广泛应用于工业生产中的气固分离过程。
旋风分离器的结构和设计原理
旋风分离器的结构和设计原理
旋风分离器是一种常见的粉尘分离设备，它主要通过旋转气流来分离固体颗粒与气体的混合物。
下面我们将介绍旋风分离器的结构和设计原理。
1. 结构：
旋风分离器主要由以下几个组成部分构成：
- 进料管：用于将固体颗粒与气体混合物引入分离器。
- 锥形管道：连接进料管与分离室，它的作用是改变气流的流
速和流向，使之形成旋转气流。
- 分离室：在锥形管道的下方，形成一个大的圆筒状空间，用
于分离固体颗粒与气体。
- 出料管：位于分离室底部，用于排出已分离的固体颗粒。
- 排气管：位于分离室的顶部，用于排出经过分离后的气体。
2. 设计原理：
旋风分离器的工作原理基于气流中固体颗粒与气体的质量差异以及旋转气流的作用。
具体分为以下几个步骤：
- 混合物进入旋风分离器后，沿着进料管进入锥形管道。
- 锥形管道内的气流被迫缩窄，并且因为流体的连续性原理，
流速增大。
随着气流径向加速，固体颗粒会受到离心力的作用，向外运动。
- 在锥形管道的底部，气流经过一个小孔进入分离室，形成一
个旋转的气流场。
由于离心力的作用，固体颗粒会靠近分离室的壁面，并逐渐下沉。
- 固体颗粒最终沉积在分离室的底部，通过出料管排出。
- 分离后的气体则沿着分离室顶部的排气管被排出旋风分离器。
通过这样的分离过程，旋风分离器可以实现对固体颗粒与气体的分离。
设计中，分离室的尺寸和形状以及气流的速度和旋转方式等因素会影响分离效果。
同时，不同的应用场景也需要根据具体要求进行设计和优化。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的固体颗粒分离设备，广泛应用于化工、冶金、建材、矿山等行业。
它通过旋风的作用将混合气体中的固体颗粒分离出来，实现了气固两相的分离。
本文将详细介绍旋风分离器的工作原理。
旋风分离器的结构旋风分离器主要由进气口、旋风管、出料口、排气口等部分组成。
其中，进气口用于将含有固体颗粒的混合气体引入旋风分离器内部，旋风管是旋风分离器的核心部件，它通过特殊的结构和设计，使得混合气体在旋风管内产生旋转运动，从而实现气固两相的分离。
出料口用于排出分离后的固体颗粒，排气口则用于排出分离后的气体。
旋风分离器的工作原理当含有固体颗粒的混合气体进入旋风分离器时，首先经过进气口进入旋风管内部。
在旋风管内部，混合气体受到旋风管特殊结构的影响，产生旋转运动。
由于固体颗粒的惯性较大，它们会在旋转运动中受到离心力的作用，向旋风管的外壁移动，最终沉积在旋风管的底部。
而气体由于惯性较小，会在旋转运动中向旋风管的中心移动，最终通过排气口排出旋风分离器。
通过这样的工作原理，旋风分离器实现了气固两相的有效分离。
在实际应用中，旋风分离器通常与除尘器、集尘器等设备配合使用，可以有效地净化空气，保护环境。
旋风分离器的优点旋风分离器具有结构简单、操作方便、维护成本低等优点，因此在工业生产中得到了广泛的应用。
另外，旋风分离器还具有分离效率高、处理能力大、占地面积小等优点，能够满足不同行业对固体颗粒分离的需求。
总结通过以上介绍，我们可以看出，旋风分离器通过旋风管内部的特殊结构和设计，实现了气固两相的有效分离。
它在化工、冶金、建材、矿山等行业中发挥着重要的作用，为工业生产提供了可靠的固体颗粒分离解决方案。
希望本文能够帮助读者更好地理解旋风分离器的工作原理，为相关行业的工程师和技术人员提供参考和借鉴。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的粉尘处理、废气处理、颗粒物分离等领域。
它通过利用气流的旋转和离心力的作用，将气体中的固体颗粒物分离出来，从而实现气固分离的目的。
旋风分离器的工作原理基于两个主要的物理原理：离心力和惯性分离。
首先，当气体通过旋风分离器的进气口进入设备内部时，由于设备内部的构造设计，气流会产生旋转运动。
这种旋转运动会产生离心力，使得气体中的固体颗粒物受到离心力的作用而向分离器的壁面挪移。
其次，由于固体颗粒物具有质量和惯性，它们会继续保持直线运动的趋势，而不会随着气流的旋转而改变方向。
因此，在气流旋转的过程中，固体颗粒物会在离心力的作用下，沿着分离器壁面向下挪移，并最终落入分离器的底部。
在旋风分离器底部，设有一个采集装置，用于采集和储存分离出来的固体颗粒物。
采集装置可以是一个简单的斗式结构，也可以是一个旋风分离器与其他设备（如过滤器或者袋式采集器）的组合。
需要注意的是，旋风分离器的分离效率与多个因素相关，包括气体流速、旋风分离器的尺寸和设计、固体颗粒物的大小和密度等。
通常情况下，较大的颗粒物更容易被分离出来，而较小的颗粒物则需要更高的气流速度和更有效的设计才干被分离。
此外，旋风分离器还可以通过调节进气口和出气口的位置和尺寸来控制分离效果。
进气口的位置和尺寸可以影响气流的旋转速度和离心力的大小，而出气口的位置和尺寸则可以影响固体颗粒物的排出速度和分离效果。
总结起来，旋风分离器通过利用气流的旋转和离心力的作用，将气体中的固体颗粒物分离出来。
它的工作原理基于离心力和惯性分离的物理原理。
通过调节进气口和出气口的位置和尺寸，可以控制分离效果。
旋风分离器在工业生产中具有广泛的应用前景，可以有效地处理粉尘、废气和颗粒物，保护环境和人类健康。
旋风分离器工作原理
旋风分离器工作原理第一篇：旋风分离器工作原理旋风分离器工作原理当含尘气体由切向进气口进入旋风除尘器时，气流由直线运动变为圆周运动，旋转气流的绝大部分沿除尘器内壁呈螺旋形向下、朝向锥体流动，通常称此为外旋气流。
含尘气体在旋转过程中产生离心力，将相对密度大于气体的粉尘粒子甩向除尘器内壁面。
粉尘粒子一旦与除尘器壁面接触，便失去径向惯性力而依靠向下的动量和重力作用沿壁面下落，进入排灰管。
旋转下降的外旋气流到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。
根据旋矩不变原理，其切向速度不断提高，粉尘粒子所受离心力也不断加强。
当气流到达锥体下端某一位置时，即以同样的旋转方向从除尘器中部由下反转向上继续做螺旋形运动，构成内旋气流。
最后净化气体经排气管排出，但仍有小部分未被捕集的粉尘粒子也随之排出。
自进气管流入的另一小部分气体则向除尘器顶盖流动，然后沿排气管外侧向下流动。
当到达排气管下端时，即反转向上跟随上升的内旋气流一同从排气管排出，分散在这一部分气流中的粉尘粒子也随同被带走。
旋风除尘器是利用旋转的含尘气体所产生的离心力，将粉尘从气流中分离出来的一种干式气固分离装置。
由于它结构简单、无运动部件、制造安装投资较少、操作维护简便、性能稳定、受含尘气体的浓度和温度影响较少、压损中等、动力消耗不大，所以广泛用于许多领域。
第二篇：三相分离器工作原理三相分离器工作原理一、运行参数设备规格：φ3000X14600 操作压力：0.4MPa 处理液量：≤10000m3/d 出口原油含水：≤0.5% 出口污水含油：≤1000mg/l 加热介质：蒸汽二、工作原理设备单向进料，采用蒸汽加热（可选）方式，主要用于脱水难度较大的采出液处理。
设备原理是油气水混合液经设备进口进入设备，经进口分气包预脱气后又进入水洗室，在水洗室中油水混合液发生碰撞，摩擦等降低界面腊的水洗过程，分离出了大部分的游离水，没有分离的混合液经分配器布液和波纹板整流后进入沉降室，并在沉降室进行最终的油水分离，分离后的油、水分别进入油水室，并经油出口和水出口排出设备。
