通用液晶显示器驱动板OSD菜单功能说明
VG2791R 系列 液晶显示器 用户指南说明书
ii版权所有© 2020 ASUSTeK COMPUTER INC.保留所有权利。
除了购买者出于备份目的而保留的文档外,未经 ASUSTeK COMPUTER INC.(以下简称“ASUS ”)明确书面许可,不得以任何形式或通过任何方式复制、传播、转录本手册的任何部分,包括其中介绍的产品和软件,也不得将其存储到检索系统中或翻译成任何语言。
(“ASUS ”)在下列情况下,不能享受产品保修或维修服务:(1) 未获得ASUS 书面授权,而修理、修改或改动产品;(2) 产品序列号损毁或缺失。
ASUS “按原样”提供本手册,不提供任何明示或隐含的担保,包括但不限于对于适销性或针对特定目的的适用性的隐含担保或条件。
无论在任何情况下,ASUS 及其董事成员、高级职员、员工或代理不对由于本手册或产品中存在任何缺陷或错误而导致的任何间接、特殊、偶然或必然损失(包括收益损失、业务损失、不能使用或数据丢失、业务中断等)承担任何责任,即使 ASUS 已被告知此类损失的可能性。
本手册中包含的规格和信息仅供一般性参考,可能会随时变更而不另行通知,因此不应构成 ASUS 的承诺。
ASUS 对本手册(包括其中介绍的产品和软件)中可能存在的任何错误不承担任何责任。
本手册中出现的产品名称和公司名称可能分别是或不是相应公司的注册商标或版权,仅用于标示或解释目的,无意侵犯其所有者的权益。
声明.........................................................................................................iii 保养和清洁. (iv)1.1欢迎使用! .....................................................................................1-11.2物品清单.........................................................................................1-11.3组装显示器 .....................................................................................1-21.4外形尺寸.........................................................................................1-21.5连接线缆.........................................................................................1-31.5.1 液晶显示器后部 ...............................................................1-31.6显示器简介 .....................................................................................1-41.6.1 使用控制按钮 .................................................................1-42.1卸下底座 ......................................................................................... 2-12.2 调整显示器 .....................................................................................2-23.1 OSD (屏幕显示)菜单...................................................................3-13.1.1 如何重新配置 ..................................................................3-13.1.2 OSD 功能介绍 .................................................................3-23.2规格 ..............................................................................................3-113.3故障排除(常见问题) .................................................................3-123.4 支持的时序列表 ............................................................................3-13iii联邦通信委员会声明本设备符合 FCC 规则第 15 部分的要求。

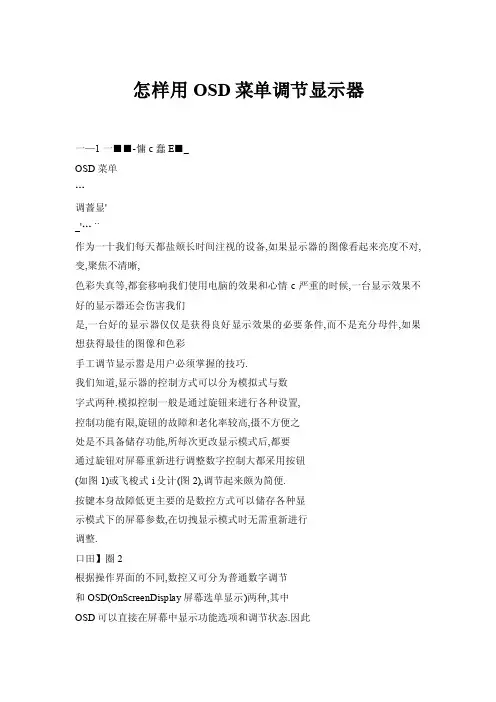

怎样用OSD菜单调节显示器
怎样用OSD菜单调节显示器一—1一■■-慵c蠢E■_OSD菜单…调蔷显'_'…¨作为一十我们每天都盐颊长时间注视的设备,如果显示器的图像看起来亮度不对,变,聚焦不清晰,色彩失真等,都套移响我们使用电脑的效果和心情c严重的时候,一台显示效果不好的显示器还会伤害我们是,一台好的显示器仅仅是获得良好显示效果的必要条件,而不是充分母件,如果想获得最佳的图像和色彩手工调节显示嚣是用户必须掌握的技巧.我们知道,显示器的控制方式可以分为模拟式与数字式两种.模拟控制一般是通过旋钮来进行各种设置,控制功能有限,旋钮的故障和老化率较高,摄不方便之处是不具备储存功能,所每次更改显示模式后,都要通过旋钮对屏幕重新进行调整数字控制大都采用按钮(如图1)或飞梭式i殳计(图2),调节起来颇为简便.按键本身故障低更主要的是数控方式可以储存各种显示模式下的屏幕参数,在切拽显示模式时无需重新进行调整.口田】圈2根据操作界面的不同,数控又可分为普通数字调节和OSD(OnScreenDisplay屏幕选单显示)两种,其中OSD可以直接在屏幕中显示功能选项和调节状态.因此操作更为直观,调节精度也更高.如今OSD方式已为越来越多的显示器所采用.下面,我们就以三星700IFT~示器为铡来看看一般显示器的OsD都有哪些参数以及应该如何调节这些参数.首先我们先做好调节前的准备工作.虽然不是很重要但做好准备能帮你更准确的调整显示器的显示效果. 1.在调节显示器的时候不要带眼镜,因为镜片会产生一层影像,尤其在调节大显示器的时候可能会降低调节的精确度.当带着眼镜调节22英寸的显示器时,如果注视同一点并且左右摇头,你将会看见图标或者窗口的垂直边缘会出现蓝色或者红色.2.当调节显示器时,可以记录显示器的原始设置以及你所满意的设置.如果调节失败或者控制器被扰乱,便于恢复原来的设置.3.另外还可以下载一些测试图案,有助于更加客观地判断显示器的质量.这些图案是点,彩色条纹,几何图形以及其它一些标准化图形好啦.言归正传.开始彳卜绍如何调节显示器.如图I,这是三星700IFT的显示器调节按钮板.最左边的是信息按钮,使用该按钮可以现实图像的水平与垂直位置.第二十是退出按钮.用来从目前正在运行的菜单当中或OSD中退出=然后就是上下左右四个方向键,这些按钮可让您突出和调节菜单里的项目,所有的菜单都将再您停止调节设置3秒后自动接受调节.最后一个是菜单钮.这个按钮可以打开OSD并激活一个被突出的菜单项目.知道了这些.我们就可以开始具体操作了常用调节项目屏幕显示区域位置调节(如图3,4,5,6)一日_l器ll——■■■■■■■一■●———■■■■一图5图6每次我们更改一个新的屏幕分辨率或刷新率后.整个屏幕显示区域的尺寸和位置都会改变:这四个图展示了我们最常用到的屏幕显示区域位置和尺寸调节的选项右边前两个调节选项就是分别实现位置和尺寸设定的OSD菜单.右边最下面的"满屏"功能菜单是用米实现纵横两个方向连动调节的功能菜单,可方便地一次性调整屏幕的高度和宽度,但此功能并不是所有显示器都具备.亮度对比度调节亮度和对比度谓节也是我们最常用的显示器调节功能.图7和图8分别展示了显示器亮度和对比度调节的两种主要方式——数字式这两种方式各有优缺点,数字式准确但略显麻烦;模拟式简单,但由于看不到具体指标因此操控欠准确性.囝国田7圈8三星700IFT采用的是模拟式的如图8.度的前提下增加图片的亮度,从而减少在增加亮度的时候造成的损失.对比度在很大程度上受到灯光条件,显示屏的形状以及显示器表面的反射材料这三个方面的影响.如果显示的颜色不太好,你可以改变显示器的位置,从而使得光线它的背面或者侧面射过来而不是乩正上方或者前方然后关闭显示器.看它的反光情况.理想状态下,显示器的表面应该是黑色的如果它的表面很亮,那么显示器的反射材毕葺是造成图像低对比度的根源可给你的显示器增加一个廉价的反射屏或者滤光器,但最好的解决方法是改变光线的照射方向.笔者一般使用90%左右的对比度和40%左右的亮度,当然,这是根据室内光亮来调节的如果室内很暗,比如夜晚不开灯的情况.亮度就可以减到10%左右.以用户长时间使用不刺眼为好.几何失真调节几何失真曾经是很让一些挑剔的用户头疼的问题,由于几何失真会导致屏幕图像变形,因此对图形阍像的显示和绘制带来诅大的困扰.不过好在现在的显示器大多具备r对各种几何失真缺陷的纠正功能,因此我们最重要的载是认识和学会如何对付这些讨厌的问题如果你想要检铡几何图形的失真,同时又没有测试图案,请打开电子制表软件,生成一张空白表单,然后最大化程序窗口这个电子数据表的单元格应该排列得非常整齐如果发现单元格的边缘向内收缩(枕形)或者向外凸出(桶形】.可以使用显示器的枕形控制器来处理.另外还可使用旋转控制器来解决失真的问题.几何失真调节的项目多少可以从一l腼反映一台显示器的档次,图9所示的显示器提供了四类几何失真调节. 团口圉10屏幕显示区域里平行四边形状这种失真现象往往容易和屏幕显示区域旋转的现象混靖在调节时,最好先将屏幕显示区域略微等比缩小,并将亮度调高,使图像显示区域驻从屏幕上区分出来,然后再进行相应的凋节枕形失真梯形失真口团围12枕形失真和梯形失真是最常见的失真现象,屏幕分辩率和刷新率调整都很容易伴随这两个现象的发生对这两个失真的调节也应该先采取上述突出显示区域的办法,然后再进行微调.比较讨厌的是,大多数显示器无法彻底矫正枕形/群形失真对此,比较觋实的解决方案是以调直一条竖边线为目标,然后尽量兼顾到另一条边线.线性失真口团圈廿线性失真是显示器不常发生的失真现象,它的主要症状是显示器上下区域的图形产生垂直方向的压缩和拉伸,见图中上下两个"田字的区别.发生该失真现象的显示器应该被列为不合格的行列,图中所用的在屏幕最上和最下两个区域显示同样方形图案的办法可以硬件1--■■■■简单地检测线性失真.色彩调节色彩温度是对图形颜色"热度"的测量标色温决定了颜色显示的整个外观它的值用阡氏温度表示,高温对应于蓝白色l玲色),低温表示红白色【嗳色).标准的色温如6500K可产生白炽灯光B样的白色.93~0K的高温产生的白色接近于荧光灯的白光.高温是商!业应用的标准,而低温可以在编辑照片时生成更加精确的效果.在确定你的亮度和对比度之前,请选择一个适台的色囤14温.一般显示器在出厂前都预殴了几种色彩值,比如二星7~01FT就预设了三种色彩.在OSD菜单中选择颤乜一项,会看到三种色温预设值选择一种确定会看到如图14的调节菜单,在这里你可以分别调节红绿蓝i 色,让你的显示器达到你认为最好的颜色显示教然,你也可以直接用厂家预设的这:种色温之一他们分别是9300K,7200K和5(!OOK.屏幕调节屏幕的调节主要包括垂直摩尔和聚焦调节,如图15.他们分别用来调节屏幕的摩尔纹和色散口]题如果图案的颜色模糊,文本扭曲尤其是相邻的垂线和水平线在屏幕的一些区域不能被清楚地着色,那幺休的显示器可能有摩尔纹问题摩尔纹的产生是由于电子柬不能直接轰击荧光粉从而导致荧光粉不能尽可能地发光这个问题是由许多内在和外在的原因造成,并I1它通常出现在高分辨率的显示器上.而色散问题的产生的原困是这样的.模拟CRT通过位于显示器屏后面的三个电子枪轰击融示屏的荧光粉从而使荧光粉发光产生图像如果这些光束不能很好的聚集起来,那么色彩就会失真这种现象在显示器的边角处经常出现,所以你可以发现在这个域的图标以及文本周围会有彩色(一般为红色)的边框许多显示器带有电子束垂直和水平的聚焦控制,你可以通过它来调整故障点的错误电子束.使用这个控制的时候要非常的谨慎,最好有一个比较好的测试图案在太多数情况下.纠正边角处电子束的聚焦问题会造成更多其它的问题,因此你必须接受这样一个事实:没有一个显示器是非常完美的.宙I有一些显示器可控制边角处的纯度,从而解决聚焦控制中不能解决的问题,如减少模糊度及对准颤色等~一般可用纯色背景观察显示器边角处的模糊区域如果需要改变窗口的背景,则在桌面上点击鼠标右键,然后在弹出选单中选择"属性,接下来选择"背景"标整,将"图案"和墙纸"选项都设为"无",然后再点击"外观"标箍,在"颜色下拉框中选择一种纯色,晶后点击应用"通常最好选择明亮的绿色背景.图l6和l7是使用垂直摩尔和聚焦调节的OSD菜单在垂直摩尔调节中我们通过左右键和上下键分别调整取平和垂直网纹而在聚焦调节菜单里.我们通过左右键调整屏幕左右两边的聚焦.而用上下键调整屏幕中心口口区域团吕圈16圈1高级调节消磁如果有一天你发现显示器的某个区域忽然变红了不要忙着调色温=看看变色区域附近是不是放着你的太音箱或者其他什幺强磁性的东西遇到这种情况.就要用到显示器的消磁功能了.在OSD菜单里选择高档,会出现消磁选项,三星的说明书中说不要在30分钟内使用一次以上消磁功能:看来,这个功能对显示器有一定负作用哟总之.一定要记住显示器是对磁场很敏感的设备,有时就算是挪动了显示器的角度和位置,它也会因为地磁的改变而产生色彩不纯的现象=虽然每十厂末的OSD菜单不太一样,但以上压谊包括了支部分显示器OSD菜单的主要内容如果你能完整的看完这篇文章.相信你一定套用显示器的OSD菜单自己调节显示嚣了。
BenQ显示器说明书
免责声明
BenQ Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担保,特别是针对特 殊目的的适销性和适用性不提供任何担保。另外,BenQ Corporation 保留修订本出版物和 随时修改本文档内容而不需通知任何人的权利。
请遵照安全说明使显示器达到最佳性能和最长使用寿命
电源安全性
您应调整显示器位置和显示屏角度,以使来自其它光源不 需要的反射达到最小。
6 如何安装显示器硬件
2. 连接 PC 视频电缆。
切勿在一台 PC 上同时使用 DVI-D 电缆和 D-Sub 电缆。 仅在两根电缆连接到两台配备适当视频系统的 PC 的情况 下才可同时使用这两种电缆。
将 DVI-D 电缆的一端连接到显示器 DVI-D 输入插口, 然后将另一端连接到电脑上的 DVI-D 端口。(可选)
4 使用入门
2. 开始了解您的显示器
正视图
后视图
1. 交流电源输入插孔 2. DVI-D 输入插口 3. D-Sub 输入插口
开始了解您的显示器 5
3. 如何安装显示器硬件
如果电脑已打开,您必须在继续安装之前先关闭电脑。 在看到确实指示之前切勿插入或打开显示器电源。
1. 连接显示器底座。
请小心以防损坏显示器。 将屏幕表示置于诸如订书机或鼠 标等物上,会使玻璃损碎或损坏 LCD 的底基,该损坏不 属保修范围。 在书桌上滑动或刮擦显示器会乱伤或损坏显 示器的包围物和控制器。
OSD调节
on Screen display简介它通过显示在屏幕上的功能菜单达到调整各项参数的目的,不但调整方便,而且调整的内容也比以上的两种方式多,增加了失真、会聚、色温、消磁等高级调整内容。
像以前显示器出现的网纹干扰、屏幕视窗不正、磁化等需要送维修厂商维修的故障,举手之间便可解决。
另外在OSD选项里还可以调整显示的位置、无动作关闭显示的时间OSD:Object Sequence Diagram,对象顺序图,软件工程专用术语。
定义OSD 是 On Screen Display 的缩写,是应用在 CRT/LCD 显示器上,在显示器的荧幕中产生一些特殊的字形或图形,让使用者得到一些讯息。
常见于家用电视机或个人 PC 电脑之显示荧幕上,当使用者操作电视机换台或调整音量、画质等,电视荧幕就会显示目前状态让使用者知道,此控制 IC 可在荧幕上的任何位置显示一些特殊字形与图形,成为人机界面上重要的讯息产生装置。
技术原理OSD核心是利用字符发生芯片在显示器的屏幕上显示需要的字符。
常用的OSD芯片有MAX7456、OSD7556、OSD7516、UPD6465、MB90092等。
技术方式是:与图像实时同步附加或改变图像中某些像素的颜色,使之组合成人类可以在图像中辨识的数据。
以固定或不固定的方式,改变某个特定的OSD控制暂存器,即可达到动态的效果。
如:在荧幕上产生由左向右移动的OSD字形,只要将控制左右位置的OSD控制暂存器依序填入由小变大或由大变小的数值,OSD 输出字形自然随更改的数值而做左右移动。
技术应用比较典型的动态OSD应用:有用于处理、叠加银行柜员工作数据的“点钞机字符叠加器”;用于电梯监控的“电梯楼层字符叠加器”;用于高速公路、普通公路收费站的“收费系统字符叠加器”;还有用于公众场所,在播放视频节目的同时可使用字符叠加各种通知等信息的“信息发布叠加器。
”除此之外,还有常用的温湿度字符叠加器等。
[1]比较典型的静态OSD应用:是指不需要接收外部数据,即可在视频信号上显示相对固定形式字符信息的设备。
OSD界面及遥控器
OSD界面及遥控器今天学习了OSD界面熟悉及遥控器熟悉。
OSD是on-screen display的简称,即屏幕菜单式调节方式。
一般是按Menu键后屏幕弹出的显示器各项调节项目信息的矩形菜单,可通过该菜单对显示器各项工作指标包括色彩、模式、几何形状等进行调整,从而达到最佳的使用状态。
首先是主菜单的内容有:一、PICTURE1、PICTURE MODE 图像模式包括了standard标准vivid 艳丽soft柔和optimal 最优user 用户2、BRIGHTNESS (亮度)幅亮画面的明亮程度3、CONTRAST 对比度图像中明暗区域最高的白和暗的黑之间不同亮度层级差4、SHAPNESS 锐利度调节影响的清晰度5、SA TURATION 饱和度色彩的鲜艳程度,也称色彩的纯度,取决于该色含色成分和消色成分的比例。
6、HUE 色调只能在NTST制式下才能调整,定义:色与色之间的整体关系构成的颜色阶调。
7、COLOUR TONE定义:和被测辐射色度相同的全辐射体的绝对温度。
是表示光源光色的尺度,单位为K(开尔文)。
色温是在摄影、录象、出版等领域具有重要应用。
光源的色温是通过对比它的色彩和理论的热黑体辐射体来确定的。
热黑体辐射体与光源的色彩相匹配时的开尔文温度就是那个光源的色温,它直接和普朗克黑体辐射定律相联系.二、SOUND1、SOUND MODE 声音模式Standard 标准movie 影院music 音乐speech 说话2、BALANCE 平衡可以通过左右声道的声音大小进行调整3、BASS 低音4、TREBLE 高音5、A VL 自动调节声音对声音失真进行调整三、FUNCTION1、LANGUAGE OSD语言2、VIDEO SIZE 比例(屏的高宽比)3、TT LANGUAGE TXT语言4、SLEEP TIME 睡眠时间5、OSD TIMER OSD界面持续时间6、CHILD LOCK 童锁四、DTV1、CH. MANAGE 频道管理A、N频道管理可以添加喜欢频道,移动频道顺序,删除频道,给频道上锁。
显示器 OSD 菜单功能图解说明
新买回来的计算机显示器,在默认参数作用下,一般很难会达到最佳的显示效果; 而且对于长期“服役”的显示器来说,由于受工作环境以及电磁干扰的长期影响,因此它也很难保证一直拥有不错的显示效果。
为了确保显示器始终处于最佳的显示状态,我们必须及时合理地对其进行调节控制。
那么我们该怎样根据计算机显示器自身的显示模式,来对其有针对性地掌控呢? 其实只要你能够善用OSD 菜单( 屏幕视控系统菜单) ,就可以很方便地掌控好显示器的显示效果了!多种方式,打开OSD 菜单一般情况下,不同生产厂家开发设计出来的OSD 菜单功能以及打开方式都是不一样的,但主要包含两种打开方式,一种是复合按键打开方式,另外一种就是单键飞梭打开方式; 此外,还有一些生产厂商为了增强本产品特色,而特意开发了其他独特的打开方式,例如快捷切换按钮方式等。
复合按键打开方式通常把各个显示功能按键,按照一定的顺序逐一排列在显示器下方,对于某些产品的显示器来说,只要你按下任意一个显示功能按键,就能轻松把OSD 菜单打开,也有一些显示器需要通过“ Menu ”功能按键才能打开OSD 菜单。
正常情况下,复合按键打开方式主要用于显示器生产厂商提供较多控制选项的场合,以便于能快速地选择调试选项,提高显示调节效率。
单键飞梭打开方式通常是借助显示器中的一个飞梭调节旋转按钮,来打开OSD 菜单的,显示器外壳上除了这个飞梭调节旋转按钮外,通常还有一个电源开关按钮。
一般情况下,单键飞梭打开的OSD 菜单通常都被设计成环状菜单框,这样用户只要通过旋转飞梭按钮,就能轻松、方便地选择调试选项了,因此这种打开方式具有调节容易、控制简单的优势; 但不可否认的是,由于所有功能选项选项的调用方式仅集中在一个按钮上,一旦该按钮失灵的话,那么整个OSD 控制系统就会统统失效,而且这种打开方式的开发设计成本也比较高。
善用OSD 菜单,调节亮度、对比度大家知道,显示器的亮度一般不能调节得太高,不然不但会影响显示器的使用寿命,而且还会对人眼的视力产生影响。
各种液晶电视驱动板进入工程模式(维修调整模式)方法汇总
长虹:MENU->0816东芝:1:开机状态下,按一次遥控器的Mute键,然后按住遥控器的Mute键的同时按电视机的Menu键,即可进入工程菜单。
2:按遥控器的9键,看Self Check菜单第2行Time就是电视机的使用时间;按遥控器的信号源选择键(每按一次变一种颜色),可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3:关机就可推出工程菜单。
松下:1:把音量关到零2:按遥控器上的menu键,屏幕上出现菜单,进入设置,在定时关机那项随便选择一个时间3:同时按下遥控器上的呼出钮和电视上的频道减(-)键,屏幕上出现service 14:再同时按下遥控器上的静音键和电视上的频道减键,屏幕上出现service 25:按下数字键3即可6:屏幕上出现英文hour(小时),下面的就是工作时间7:关机退出。
飞利浦电视:1:开机,按遥控062596+屏显,不必理会选台画面。
2:任意一数字键,进入工程菜单。
3:要退出工程菜单,遥控关机即可。
索尼:待机状态下,按顺序按下列键:“屏显”、“5”、“音量+”,进入菜单。
LG:同时按住遥控器上的menu和机器上的menu,大约3秒后出现工程菜单。
三星:1:将电视进入待机状态2:依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”,即进入工程模式。
第一项就是电视的使用时间。
3:关闭电源就可以退出工程模式。
夏普:1:打开液晶电视(非待机状态),然后直接按屏幕上方的电源键关掉。
2:同时按住和“Volume -”键和"TV/VIDEO",然后按电源键打开,“Volume -”键和"TV/VIDIO",一直不能松手,直到屏幕左上方出现"K"字样松手,3:再同时按“Volume -”和“CH -”按钮,然后放开,工程菜单出现。
(所有操作都可以不用遥控器,只用屏幕顶上的按键)海信:菜单-声音设置里,选择平衡,然后输入0532,即可进入工程模式。
显示器维修中OSD菜单的运用 (1)
显示器维修中OSD菜单的运用现在的显示器,为了方便用户使用都有OSD菜单设置,通过OSD菜单调整我们可以快速的选择显示器的工作模式,方便我们在玩游戏、上网、看电影时选择对应的模式。
有了OSD菜单,我们可以查看显示器的使用时间,可以设置显示器的关机时间,可以针对不同应用环境选用不同的色温。
不过,我们在维修时还可以利用OSD菜单,方便我们排查故障。
1、图像偏红对于图像偏红,有可能是灯管老化后发红光而使用我们看到偏红的图像,也有可能是VGA信号线输入端缺绿色信号或蓝色信号使用我们看到偏红的图像,还有可能是LVDS屏线接触不良或氧化致使我们看到偏红的图像。
对于这种偏红的图像,我们应该首先按下OSD 菜单,观察OSD菜单是否同样偏红。
如果OSD菜单同样偏红,则考虑是背光灯管老化所致。
如果OSD菜单清晰不偏色,这时要考虑是VGA信号源问题或LVDS屏线氧化。
同时我们也要呼出OSD菜单后,选一下显示器的工作模式,观察变换工作模式后,图像是不是有所变化。
如果变换模式后图像恢复正常,则该故障是由于OSD设置数据变化所引起的偏红故障。
我们可以通过初始化OSD数据或手动调整RGB增益和截止电压来恢复正常。
2、图像模糊模糊故障在液晶显示器中也会经常见到,表现一般是图像或文字的边缘像刮风一样,向一侧有拖尾现象。
还有时是文字和图像的边缘不清晰,就好像有毛边似的。
对于这种故障,我们也可以呼出OSD菜单,观察OSD菜单是不是同样拖尾或有毛边。
如果OSD菜单同样拖尾,那就是屏有故障,需要对屏进行维修。
如果OSD菜单正常,则是VGA信号输入源的问题。
对于文字或图像边缘不清晰,这种故障我们可以进显示器工厂模式,调节BANK BLANCE的数值,在调整同时观察图像变化,当图像正常时保存退出即可。
3、图像偏黄图像偏黄的故障类似于图像偏红,有时这种故障也是由于灯管老化造成的,这种灯管老化一般是灯管使用数万小时以上,灯管内的莹光粉发光效率下降,发出的光不是亮白色,而是暗黄色,这时我们看到的图像也就偏黄了。
G 系列液晶显示器 G321CUV (3DA2) 用户指南说明书
G 系列液晶显示器G321CUV (3DA2)用户指南目录准备使用 (3)包装内容物 (3)安装显示器支架底座 (4)调整显示器 (5)显示器概述 (6)将显示器连接电脑 (8)OSD 设置 (9)导航键 (9)Hot Key (热键) (9)OSD 菜单 (10)Gaming (游戏) (10)Professional (专业) (12)Image (图像) (13)Input Source (输入源) (14)Navi Key (导航键) (14)Setting (设置) (15)规格 (17)预设显示模式 (19)故障排除 (20)安全注意事项 (21)德国莱茵 TÜV 认证 (23)法规资讯 (24)修订V1.0, 2022/032目录准备使用本章提供关于硬件安装程序的信息。
在连接设备时,请小心固定设备并使用接地腕带以免产生静电。
∙如有任何物品损坏或缺失,请联系您的购买地或当地经销商。
∙包装内容物可能因国家而有所差异。
∙随附的电源线专用于此显示器,不应与其他产品一起使用。
3准备使用安装显示器支架底座1. 将显示器放在保护泡沫包装中。
将支架对齐显示器的凹槽。
使用螺丝拧紧支架。
2. 将底座安装至支架上并拧紧底座螺丝以固定底座。
3. 在垂直放置显示器之前,注意 ∙在安装支架之前,如有必要,请移除显示器凹槽上的螺丝。
∙将显示器放在柔软,受保护的平面上,以免刮伤显示面板。
∙请勿在面板上使用任何尖锐的物体。
∙安装支架用的凹槽同时可以做为壁挂使用。
请联络原购买商家或当地经销商选购适用的壁挂套件。
∙本产品无保护膜,用户无需移除! 任何对产品的机械损坏,包括移除偏光膜可能会影响保修!5准备使用调整显示器本显示器具调节功能,让您享有绝佳的观赏舒适度。
⚠注意∙调整显示器时请勿触摸显示面板。
-5O 20O显示器概述6准备使用7准备使用将显示器连接电脑1. 关闭电脑。
2. 将显示器上的视频缆线连接至电脑。
AOC U27U2DP 液晶显示器 用户手册说明书
液晶显示器用户说明书U27U2DP安全 (1)标志惯例 (1)电源 (2)安装 (3)清洁 (4)其它 (5)设置 (6)物品清单 (6)安装支架和底座 (7)调整视角 (8)连接显示器 (9)DisplayPort多流传输(MST)模式 (11)HDR (12)KVM (13)调节显示器 (14)热键 (14)OSD设定 (15)Luminance(明亮度) (16)Color Setup(颜色设置) (17)Picture Boost(窗口增亮) (18)OSD Setup(OSD设置) (19)PIP Setting(PIP设定) (20)Game Setting(游戏设置) (21)Extra(其它) (22)Exit(退出) (23)LED指示灯 (24)故障排除 (25)规格 (26)主要规格 (26)预设显示模式 (28)引脚分配 (29)即插即用 (30)安全标志惯例以下小节描述此文档中使用的标志惯例。
注释、注意和警告在本指南中,文本块可能带有图标并且以粗体或斜体打印。
这些文本块是注释、注意和警告,如下所示:注释:注意事项指示帮助你更好地使用你的计算机系统的重要信息。
注意:“注意”表示潜在的硬件损坏或数据丢失,并告诉您如何避免出现问题。
警告:“警告”表示存在潜在的人身伤害,并告诉您如何避免伤害的发生。
某些警告可能采用其它格式,也可能不带有图标。
在这种情况下,由相关的管制机构提供专门的警告表示方法。
显示器应使用铭牌上标示的电源规格。
如果您不能确定家里电源规格,请咨询供应商或当地电力公司。
显示器配备三项接地插头,一个插头具有第三个(接地)引脚。
这个引脚会只嵌入作为安全装置的接地电源插座。
如果插座不适合三线插头,那么请让电工安装正确的插座,或者使用转接器使得仪器安全接地。
请不要使接地插头的安全目的失效。
在雷雨天气或者当长期不用时请拔掉电源插头。
这可以保护显示器不会因为电压剧烈变化而遭到损坏。
aoc显示器osd怎么调
aoc显示器osd怎么调许多用户朋友买了显示器后,一直不知道怎么调会比较好?接下来店铺科普了一下aoc显示器osd怎么调的知识,希望能帮到你。
想必大家在使用电脑时都有碰到过这样的情况,在调节显示器的设置的时候,按下Menu菜单键后显示器上却弹出“osd已锁定”的字样,既不能调节显示器的亮度,也没办法调节对比度,无论如何也无法将osd解锁只好作罢。
那到底如何才能将osd解锁呢?由于各个品牌的osd解锁方式并不相同,那么今天我来给大家介绍下aoc的显示器如何将osd解锁。
osd是什么意思?osd简单来说就是屏幕的菜单调节方式,通常来说就是按下Menu键后屏幕弹出显示器的各种调节项目信息的控制菜单,在对osd的使用上我们可以对显示器的显示模式、色彩、亮度、对比度等各项内容的设置,从而使显示器的显示效果达到我们最满意的效果。
那么因此我们就很容易理解,当osd锁定的时候我们就不能对显示器进行任何设置。
通常来说,在按住显示器上的Menu键十秒以上,osd便会被锁定,那么最常见的方法就是再次持续按住Menu键直到显示器显示“OSD Unlock(osd解锁)”。
如果这种办法不行那就要按照下面的办法来解锁了,上文中有提到不同的显示器生产厂家对osd解锁的方法设定是不一样的,那么下面我就来介绍aoc显示器osd解锁的方法。
aoc显示器的osd解锁方法通常有两种,大家可以根据不同型号的显示器选则不同的解锁方法。
aoc显示器osd解锁的第一种方法是:先按下显示器上的电源开关按钮将显示器关闭,然后再按住显示器上的Menu菜单键不要放手,再按下电源开关键开启显示器,最后当显示器上显示“OSD Unlock”时即可松开Menu键。
如果第一种方法不能将osd解锁的话,就尝试第二种方法:同样先是按下显示器的电源开关键将显示器关闭,然后按下显示器上的向左按钮不要放手,然后按下电源开关键开启显示器,在显示器上显示“OSD Unlock”时即可松开向左按钮。
lcd及OSD相关资料
OSD功能:OSD是on-screen display的简称,即屏幕菜单式调节方式。
一般是按Menu 键后屏幕弹出的显示器各项调节项目信息的矩形菜单,可通过该菜单对显示器各项工作指标包括色彩、模式、几何形状等进行调整,从而达到最佳的使用状态。
它通过显示在屏幕上的功能菜单达到调整各项参数的目的,不但调整方便,而且调整的内容增加了失真、会聚、色温、消磁等高级调整内容。
OSD—屏幕显示状态是在屏幕上直接显示使用者所调整的结果和设定的内容,目前许多数字式的屏幕都支持OSD,因此屏幕可显示的宽度、高度、亮度、对比和色系等设定都是直接在画面上进行,这个功能是直接由显示器硬件所支持的,不必使用操作系统的驱动程序,即使显示器所连接的计算机不开机也可以使用OSD。
目前有两种主要的OSD实现方法:外部OSD发生器与视频处理器间的叠加合成;视频处理器内部支持OSD,直接在视频缓存内部叠加OSD信息。
外部OSD发生器与视频处理器间的叠加合成的实现原理是:由一个MCU 内建的字符发生器及显示缓存,利用快速消隐(Fast-Blank)信号切换电视的画面和OSD显示内容,使OSD的字符等内容叠加在最终的显示画面上,在OSD和显示画面叠加处理过程中,通过调整两者之间的比例可以实现OSD的半透明(Blending)效果。
同时,对OSD信号中的红绿蓝信号进行重新编码,可以得到不同的OSD颜色效果。
另外一种实现方法是视频处理器内部支持OSD,直接在视频缓存内部叠加OSD信息。
这一类视频处理通常具有外部存储器或内部少量的行缓存,同时具有OSD发生器,OSD 的合成和控制直接在视频缓存内完成,同样具有上述的半透明和颜色控制功能。
OSD具有字符型(Font-Based)和位图型(Bit-Map)两种类型。
字符型OSD:为了节约显示缓存,早期及低成本的解决方案中使用字符型OSD发生器,其原理是将OSD中显示内容按照特定的格式(12×18、12×16等)进行分割成块,例如数字0-9、字母a-z、常用的亮度、对比度符号等,并把这些内容固化在ROM或Flash中,在显示缓存中仅存放对应的索引号,这样的“字典”结构可以大幅度减少显示缓存的需求。
显示器OSD菜单
第二种107G 按着左边两个键开电,松手再按左边第三个键进入
(4).型号107S5 面板按键:“-?”,“+(”,“OK”,电源开关“●”。工厂模式:同上。
(5).型号107P5 面板按键:“-?”,“+(”,“OK”,“EXIT”,电源开关“●”。工厂模式:首先关闭显示器电源,再同时按住“-”和“+”键,或同时按住“-”和“OK”键,再打开显示器电源开关,等屏幕出现图像时松开。此时按下OK键,即弹出工厂模式菜单。
因为显示器OSD菜单的控制按键使用不是矩阵扫描方式,而是电压判断方式。为了避免周围环境中的干
扰,在MCU的信号采样端都焊接了一个瓷片电容。瓷片电容在使用几年后或者因为周围环
境湿度过大时就会老化漏电,导致MCU的取样电压不准或飘移,也就出现上述的现象,不用
按键就会出现OSD菜单,并且无法消除。这种故障排除需要懂些电路,找出MCU按键取样电路
3).在工厂模式的最下面一行红色的显示器型号及版本和生产日期的数字,把光标从上至下移到此位置,按OK键就可以进入显示器特殊功能调整模式。相应的调整项均为英文件菜单,在最下面有显眼的红色数值,为当前选项的当前值,移动左右键或“+”,“-”键改变光标位置,按“OK”为选中当前选项,再按动左右或“+”,“-”键就可以改变选项值大小。一定要注意工厂模式的设置值不可恢复,在调整之前最好用笔记下当前数值。
(6).105S5 面板按键:“-?”,“+(”,“OK”,电源开关“●”。工厂模式:同107P5。
(7).10U”键,15S后即可进入工厂模式。注意:
1).在工厂模式上部中央位置为一五位数字,这个数字是表示显示器的开机次数,每开机一次,该数字增加1。
液晶驱动板2221说明书
(a)、接普通TTL 接口的 LCD 插座描述
当接8-bit LCD 时,板上R/G/B 7,6,…,1,0对应 LCD接口的R/G/B 7,6,…,1,0;
当接6-bit LCD 时,板上R/G/B 7,6,…,3,2对应 LCD接口的R/G/B 5,4,…,1,0,板上的R/G/B1,0共6个低位丢掉不用。
驱动板上的MCU内的程序是和相应的LCD配对的,一般不能换装其它LCD,否则可能导致不能正常显示。
按键板、红外接收头、高压板上的电路信号直接通过电缆连到板上的IC,注意避免短路及手上的静电ESD损坏。
所有输入输出接口都需在断电的情况下操作(拔插接头)。
碰到暴雨天气,特别是有雷电的时候,请拔掉电源和天线插头。
2、 输入模拟RGB信号的分辨率可支持到VGA(640*480)75Hz,SVGA(800*600)75Hz,XGA(1024*768)75Hz , SXGA(1280*1024)75Hz及UXGA(1600*1200)60Hz,,它可以对输入信号在VGA到UXGA范围内进行较大范围的缩放处理,以便达到最佳显示。通常建议设置输入的最佳分辨率为SXGA 60 Hz(针对SXGA分辨率的LCD),XGA 60 Hz(针对XGA分辨率的LCD),SVGA 60 Hz(针对SVGA分辨率的LCD),VGA 60 Hz(针对VGA分辨率的LCD);
一般常用的是7键操作,每个键的作用如下:
〈开/关〉/(ON/OFF):使用此键来打开或关闭电视,仅仅是进入挂起(省电)状态。。
〈菜单〉/(MENU):使用此键来打开OSD菜单,并激活顶层的第一个自菜单项。若继续按此键,则进入(也就是选择/弹出)所激活的菜单项的下一层菜单。此操作具有循环性。另外,由于此按键还相当于〈选择〉键,所退出菜单也由它来完成。
液晶显示器驱动系统详解
4Level Addressing
B(+) 正极性
B(+) Vst=Vct
W(-) W(-) B(+)
W(+) CsVge(-)/Ct
ΔVp(+) ΔVp=CgdVghl/Ct
正极性 负极性 W(+) B(-) W(+) B(-) 负极性 B(-) CsVge(+)/Ct W(-)
ΔVp(-)
Ct=Cs+Clc+Cgd
Ig*n Cruuent From Rg Gate Driver N-1
Rs Rg
Ig*(n-1)
Rg Rs
Ig*(n-2)
Rg Rs
Is Cgs
Ig Cs
Rg
Is Cgs
Ig Cs
Rg
Is Cgs
Ig Cs
Rg
Current From Gate Driver N
Rg
Ig
Ig
Ig
Ig*n Ic
Ig*(n-1) Ic Clc
TFT LCD驱动波形 (Cs on Common, Common = DC Bias)
TFT LCDs Driving Waveform Cs Vgh Vgon-min Vdh Source Drain Vsh Vgpp Vgd Vspp Vcpp Vgd Vst Vct Vsl Common W aveForm
Timing Chart of TFT LCDs
Gate 1 2 Frame Time Time
3
N
TFT LCDs Driving Method
Frame N Columns 1 1 + 2 + 3 + 4 + 5 + 2 + + + + + 3 + + + + + 4 + + + + + 5 + + + + + Frame N+1 Columns 1 2 3 4 5 Frame N Columns 1 1 + 2 + 3 + 4 + 5 + Lines Frame N+1 Columns 1 2 3 4 5 1 ⌒ ⌒ ⌒ ⌒ ⌒ 2 + + + + + 3 ⌒ ⌒ ⌒ ⌒ ⌒ 4 + + + + + 5 ⌒ ⌒ ⌒ ⌒ ⌒ Frame N+1 Columns 1 2 3 4 5 1 ⌒ + ⌒ + ⌒ 2 + ⌒ + ⌒ + 3 ⌒ + ⌒ + ⌒ 4 + ⌒ + ⌒ + 5 + ⌒ + ⌒ + 1 ⌒ ⌒ ⌒ ⌒ ⌒ 2 ⌒ ⌒ ⌒ ⌒ ⌒ 2 ⌒ ⌒ Lines Lines 3 ⌒ ⌒ ⌒ ⌒ ⌒ 3 + + 4 ⌒ ⌒ ⌒ ⌒ ⌒ 4 ⌒ ⌒ 5 ⌒ ⌒ ⌒ ⌒ ⌒ 5 + + Frame N+1 Columns 1 1 ⌒ 2 ⌒ 3 ⌒ 4 ⌒ 5 ⌒ 2 3 4 5 + ⌒ + ⌒ + ⌒ + ⌒ + ⌒ + ⌒ + ⌒ + ⌒ + ⌒ + ⌒ Lines ⌒ ⌒ ⌒ + + + ⌒ ⌒ ⌒ + + +
39-显示器外观和OSD菜单简介
显示器外观和OSD菜单简介V1.0文档类别技术文档撰写人员King Yin撰写日期2008-1-4涉及产品W2207,V216,W20,W19E适用系统N/A审核人员Tom Zhang审核日期2008-01-27文档正文简介:本文旨在让工程师了解并掌握目前HP家用台式机最常用的LCD显示器相关信息,所涉及产品包括W2207(H),V216,W20,W19E液晶显示器,所涉及的内容包括:1. 显示器外观、背后各接口位置和各功能按键位置;2. 显示器OSD菜单设置方法及注意事项;3. OSD菜单的语言设置和视频切换;显示器使用说明列表:A.W2207:显示器外观及各功能按键示意图OSD菜单设置界面B.V216:显示器外观及各功能按键示意图OSD菜单设置界面C.W20: 显示器外观及各功能按键示意图OSD菜单设置界面D.W19E: 显示器外观及各功能按键示意图OSD菜单设置界面W2207显示器返回显示器外观及功能键说明:显示器正面:显示器背面V216显示器返回显示器外观及功能键说明:显示器正面:显示器背面:W20显示器返回显示器外观及功能键说明:显示器正面:显示器背面:W19E显示器返回显示器外观及功能键说明:显示器正面:显示器背面:W2207显示器OSD主菜单界面返回中文英文主菜单操作界面:中文英文管理菜单操作界面:W20显示器OSD主菜单界面返回中文英文主菜单操作界面:管理菜单操作界面:W19E显示器OSD主菜单界面返回主菜单操作界面A:HP China Pavilion & Presario主菜单操作界面B:注意:1.“自定义缩放比例”请查看技术文档中“26-宽屏显示器游戏设置方法”的详细说明2.“恢复出厂设置”的位置在OSD菜单的倒数第二项,其位置固定不变。
3.“信息”中会显示显示器的序列号和使用时间,不建议使用这个方法收集序列号,以免用户询问其他问题带来不必要的麻烦。
4. w2207(h)、w1907、w2408h的OSD调节菜单中第一项“切换视频输入”的运行方式是:按下后,显示器视频接口自动检测一遍,哪个接口有信号就从哪个接口显示。
显示器osd锁定
显示器osd锁定宏基(Acer)在关机的状态下,先同时按住“A UTO”和“MENU”键,再按下“POWER ”键打开显示器。
此时按“MENU”键打开OSD菜单,将发现OSD菜单并不是像平时一样出现在屏幕中央,而是在屏幕左侧,其左上角出现红色“F”符号,用左右键调节光标至“F‘符号上,再按“MENU”键即可。
宏基AL1916W宏基液晶显示器进入工厂模式的方法基本相同。
在关机的状态下,先同时按下“A UTO”和“MENU”键,再按下“POWER ”键打开显示器。
开机之后,把所有的按键都放开,此时按“MENU”键,会弹出OSD菜单,但菜单并不是象平时一样出现在屏幕中央,而是在屏幕的左面,其左上角出现红色“F”符号,用左右键调节光标至“F”符号上,在按“MENU”键即可。
明基1、首先,在关机状态下,同时按住显示器的“ENTER”和“MENU”键”不放。
然后按下电源开关,打开显示器。
开机后按下“M ENU”键,再按显示器的“AOTU”按键,就会出现工厂模式菜单。
2、早期的产品进入工厂模式的方法是:在关机状态下,在按住“MENU:和“EXIT”键的同时,按下“POWER”键打开显示器。
开机后再按“i”键即可。
3、明基新的液晶(如FP241WZ)进入工厂模式的方式如下:首先关机,同时按电源键、确定键和菜单按键,开机之后按“下”即可进入。
新液晶有所不同,如明基一贯的工厂模式信息,但是在下方有部分面板信息以及产品出厂时间等,还是非常有价值的。
LG1、首先,在关机状态下,先按住“MENU”键”不放。
然后打开电源开关。
开机后,再按下“MENU”菜单键后,就会出现新的选项,将光标移动到新的选项后,按下“ENTER”键,即可进入工厂模式。
2、在关机的状态下,先按住”MENU”键,再按下“POWER”键打开显示器,调出OSD菜单在末端会出现新的选项,进入即可。
液晶通用驱动板VST29工厂菜单说明
VST29_工厂菜单说明VST29_工厂菜单说明一、进入方式:先按MENU 键,再依次按数字键1147二、按上下键移动条目三、注意,打★的表示非常用项,可以不关注四、本说明书中的相应栏目参数仅为说明表示,不可直接作为参考参数设定应用工厂菜单说明1. SOURCE: 不退出工厂菜单进行通道切换。
2. ADC ADJUST:ADC 校正,只在VGA 和YPBPR 通道可用。
校正时给100%亮度的Color bar。
Ypbpr 需要给576 i(720*576)信号。
VGA 通道需要1024*768@60Hz 信号。
执行该操作后ADC Gain 和ADC Offset 值会发生相应变化。
3. RESET TV:初始化flash4. PICTURE SETTING:a) COLOR TEMP:色温调节b) PIC MODE: 调节’STANDARD’、’MOVIE’、’VIVID’、’PERSONAL’ 这几种模式的默认值c) VIDEO:调节BRIGHTNESS、CONTRAST 的曲线,功能类似伴音曲线d) PC:调节VGA 通道的BRIGHTNESS、CONTRAST 的曲线,功能类似伴音曲线5. SOUND SETTINGa) VOLUME:调节伴音曲线b) SOUND MODE:调节'STANDARD'、'MOVIE'、'MUSIC'、'PERSONAL'这几种模式的默认值c) SCART AUDIO OUT : SCART或AV音频输出幅度6. SPECTRUM SETTING:LVDS_ENABLE ON25PCLK SPAN3PCLK STEPa) LVDS_ENABLE:调节展频b) PCLK SPAN:范围c) PCLK STEP:步长7. PANNEL CONFIG :LVDS MAP 0LVDS BIT COLORLVDS DITHER 0BACKLIGHT 254PANNEL NAMEPANNEL ID SEL ONCAMMA 1a) LVDS MAP: 调节屏的MAPb) LVDS BIT COLOR:LVDS数据接口类型(6bit&8bit)c)LVDS DITHER:0 代码预置参数,1:6BIT,2:8BIT,3:10BIT 4:NONEd)BACKLIGHT:背光调节e)PANNEL NAME:屏名称8. ADVANCEDa) POWER ON MODE:0:上电不直接开机1/2:上电时直接开机b) DEBUG ENABLE:ON:开打印信息OFF:关闭打印信息(调试完毕务必关闭)c) MENU SIZE:ON:正常大小OSD OFF:缩小OSDd)BURNNING MODE:煲机模式e) MULTI‐LANGUAGE: 选择OSD 的默认语言f) OVERSCAN:调节重现率g) ★VD NONSTANDARD: VIDEO 非标的一些参数调节,一般不用h) FAC INIT: 工厂初始化i) ★OTHER OPTION: 其他设置,一般不用9. VERSION INFO:查看软件版本信息。
OSD_F5000显示屏按键说明
OSD_F5000显示屏按键说明
1、M:M是英文mode的缩写,意思是模式,作用是更改显示器的工作模式,如电影模式或者文本模式。
2、↑:是上移动光标,作用是可以将移动光标向上移动。
3、↓:是下移动光标,作用是可以将移动光标向下移动。
4、E:是enter的缩写,意思是进入或者确定,作用是当设置好参数后,点击这个按键可以进行确定。
5、电源:电源就是电源键,按开关可以控制显示器的关闭和开启。
6、主菜单按键:用来作为返回上一层菜单键使用。
7、递减键:减少亮度和色彩等。
8、电源开关:显示器的电源。
9、递增键:增加亮度和色彩等。
10、确定键:用来选定区域。
扩展资料:
OSD_F5000显示器除按键控制部件外还有以下部件。
驱动板(也叫主板):主要是用以接收、处理从外部送进来的模拟(VGA)或者数字(DVI)视频信号,并通过屏线送出信号去控制液晶屏(PANEL)正常工作。
驱动板上含有MCU单元,它是液晶显示器的检测控制中心和大脑。
电源板:负责控制驱动电路的电源方面,即开关管的开通与截止,以及点亮时变压器升压以提供足够的驱动电压,并保持电路工作时的输出电流稳定。
背光板(也叫高压板):因为液晶显示装置本身是透明的且不会发光,所以需要背光板来辅助。
背光板的亮度、均匀度等一些指标对液晶显示屏的相关性能有着直接的影响。
液晶屏:液晶显示用模块,它是液晶显示器的核心部件,其包含液晶板和驱动电路。
其中,液晶屏是液晶显示器内部最为关键的部件,它对液晶显示器的性能和价格具有决定性的作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
手动颜色 校正
图像
ቤተ መጻሕፍቲ ባይዱ
红色(0-100) 绿色(0-100) 蓝色(0-100) 退出
水平位置(0- 100)
垂直位置(0- 100)
相位(0-100) 时钟(0-100) 清晰度(0-5) 退出
功能 菜单设置
其他
自动相位校正 (是、否)
自动颜色校正 (是、否)
退出
语言选择 OSD 水平位置 OSD 垂直位置 OSD 显示时间设
置(0-16 秒) 退出
模式选择 复位 退出
RTD方案液晶显示器驱动板OSD菜单功能说明
1 按键功能说明
1. MENU:进入活退出主菜单,确定选择; 2. EXIT:返回前一菜单或者退出菜单; 3. +、-:上下选择或者左右调节选择项; 4. Auto:自动图像校正。
2 菜单功能说明
菜单
说明
颜色
对比度(0-100) 亮度(0-100) 色温(9300、6500、
