相图热力学及其计算
稀土卤化物相图的热力学优化与计算
分类号：安徽师范大学硕士学位论文题目：稀土卤化物相图的热力学优化与计算TITLE:Thermodynamic Optimization and Calculation of Phase Diagrams Related to the Rare Earth Halide学科、专业：物理化学研究方向：材料物理化学作者姓名：张静导师及职称：孙益民教授论文提交日期： 2004年5月授予学位日期：安徽师范大学学位评定委员会办公室稀土卤化物相图的热力学优化与计算Thermodynamic Optimization and Calculation of Phase Diagrams Related to the Rare Earth Halide张静安徽师范大学硕士学位论文2004年5月本论文经答辩委员会审查，确认符合安徽师范大学硕士学位论文质量要求。
答辩委员会签名：主席：（工作单位、职称）委员：导师：稀土卤化物相图的热力学优化与计算摘要本论文利用CALPHAD(Computer Coupling of Thermochemistry and Phase Diagram)技术对二元体系的稀土卤化物相图进行了系统的优化与计算。
研究工作针对所优化计算体系强相互作用的特点，以当代亦即最具代表性的短程有序—扩展似化学模型为理论指导，在此理论的基础上通过认真分析将其合理应用于稀土卤化物熔盐体系相图优化计算中。
在一些数据库基础上分步编制计算程序，优化了三价稀土氯化物与碱金属氯化物构成的二元物质体系，并首次应用短程有序—扩展似化学模型对三价稀土氯化物与碱土金属氯化物二元体系的相图进行热力学优化，通过计算得到了TbCl3-ACl (A=Li, Na, K, Rb, Cs)、CeCl3-AECl2（AE=Mg, Ca, Sr, Ba）9个体系的热力学参数和优化结果自洽的计算相图。
根据体系各种热力学参（函）数自洽的原理，在整个优化过程中：一、选择和建立合理的热力学模型；二、将实验相图数据和其他热力学数据结合起来，利用稀土卤化物体系实验相图和有限的散落的文献热力学数据进行热力学优化和评估，获得合理、可靠、自洽的所研究体系的热力学描述。
相图计算方法介绍

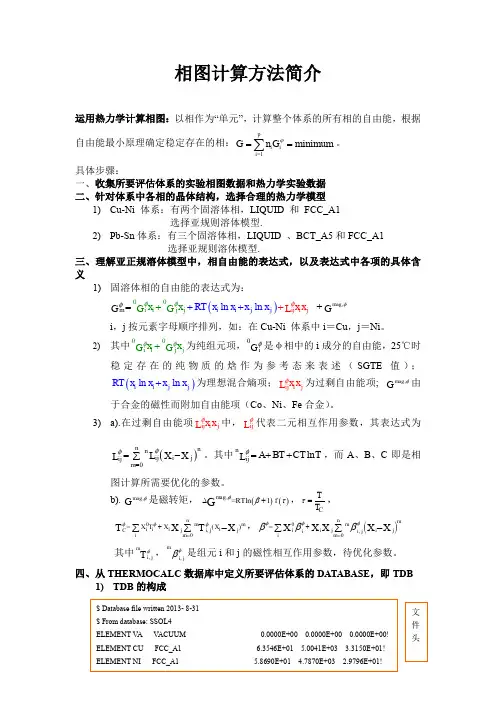

相图计算方法简介运用热力学计算相图：以相作为“单元”，计算整个体系的所有相的自由能，根据自由能最小原理确定稳定存在的相：pi=1minimum i i G n G ϕ==∑。
具体步骤：一、收集所要评估体系的实验相图数据和热力学实验数据 二、针对体系中各相的晶体结构，选择合理的热力学模型1) Cu-Ni 体系：有两个固溶体相，LIQUID 和 FCC_A1选择亚规则溶体模型.2) Pb-Sn 体系：有三个固溶体相，LIQUID 、BCT_A5和FCC_A1选择亚规则溶体模型.三、理解亚正规溶体模型中，相自由能的表达式，以及表达式中各项的具体含义1) 固溶体相的自由能的表达式为：()00ln ln i i j j i j i j i ij j m RT x x x x G G x x G x x L φφφφ+=+++ , mag Gφ+ i ，j 按元素字母顺序排列，如：在Cu-Ni 体系中i ＝Cu ，j ＝Ni 。
2) 其中0i j i j x x G G φφ+为纯组元项，0i G φ是φ相中的i 成分的自由能，25℃时稳定存在的纯物质的焓作为参考态来表述（SGTE 值）；()ln ln i i j j RT x x x x +为理想混合熵项；i j ij x x L φ为过剩自由能项; , mag Gφ由于合金的磁性而附加自由能项（Co 、Ni 、Fe 合金）。
3) a).在过剩自由能项i j ij x x L φ中，ij L φ代表二元相互作用参数，其表达式为()0n nni j ij ij m L X X L φφ==-∑。
其中ln nij A BT CT T L φ=++，而A 、B 、C 即是相图计算所需要优化的参数。
b)., mag G φ是磁转矩，()(), =RTln 1mag f G φβτ∆+，CTT τ=， 0,0= ()nm m i i i i C j i j j im X T X X T X T X φφφ=+∑∑-，()0,0= n mm i i j iji i jim X X X X X φφφβββ=+∑∑-其中,mi j T φ，,mi jφβ是组元i 和j 的磁性相互作用参数，待优化参数。
合金材料热力学计算模拟方法
合金材料热力学计算模拟方法热力学计算模拟方法在合金材料研究中起着重要的作用。
通过模拟和计算，可以预测材料的相变行为、相稳定性以及材料的热力学性质。
本文将介绍几种常用的合金材料热力学计算模拟方法，包括相图计算、基于第一原理的方法以及相场模拟方法。
相图计算是一种常用的热力学计算模拟方法，它基于热力学的平衡条件，通过计算材料在不同温度和组分下的稳定相来构建相图。
这一方法可以为合金材料的相变行为和相稳定性提供重要信息。
常见的相图计算方法包括拟合实验数据和基于基本热力学原理的计算。
拟合实验数据方法通过实验数据的曲线拟合来计算相图。
基于基本热力学原理的计算方法则通过计算热力学势函数和构建相平衡条件来计算相图。
相图计算方法可以帮助研究者预测合金材料的相变温度、相变规律以及相稳定性。
另一种常用的合金材料热力学计算模拟方法是基于第一原理的方法。
这一方法是通过计算材料的原子尺度行为来预测材料的宏观性质。
基于第一原理的方法可以通过解析或数值方法来计算材料的势能曲线，从而预测材料的热力学性质。
常见的基于第一原理的方法包括密度泛函理论（DFT）和蒙特卡洛模拟方法。
密度泛函理论可以通过求解薛定谔方程来计算材料的电子结构和能量。
蒙特卡洛模拟方法则通过模拟原子的运动和相互作用来预测材料的热力学性质。
基于第一原理的方法可以帮助研究者深入理解合金材料的微观行为和性质。
相场模拟是一种基于宏观尺度的热力学计算模拟方法。
这一方法可以预测材料的相界面演化和相变行为。
相场模拟方法将材料划分为多个小区域，并通过守恒方程和扩散方程描述各小区域内的物质输运和相变行为。
通过迭代计算和数值模拟，可以模拟材料的相变动力学行为。
相场模拟方法可以帮助研究者预测合金材料的微观结构演变和相变速率。
综上所述，合金材料热力学计算模拟方法在材料研究中具有重要的作用。
相图计算、基于第一原理的方法和相场模拟方法是常用的热力学计算模拟方法。
这些方法可以预测材料的相变行为、相稳定性以及热力学性质。
相图热力学
Fundamentals of Materials Science
相图热力学
6.5 相图热力学
相图：表述物质成分、环境条件与 平衡相之间关系的图形。
✓平衡状态：系统吉布斯自由能处于最低所对应的状态。
相图是相平衡时热力学变量轨迹的几何表达。
实验测定相图
热力学数据
相图的测定： 二元相图：4000个（81%）（4950）； 三元相图：8000(5%)（161700）。 四元相图：1000（0.1%）（3921225）
单相平衡
稳定的单相为在某一温度下， 该相的自由能最低，并且在该成分
点出的G(x)~x曲线为“上凹”。
1、在温度T下，AB组元可能形成α、 β两种相，为了降低系统的自由能， 显然将以单一的α存在比β相或α ＋β两相混合时的自由能低一些。
2、当曲线为“上凹”时，应为均匀成分xB的自由能最低。如果 某一处出现高出xB的成分时，因为物质不灭，必然存在另一处 为低于xB的成分，这时系统的自由能将高于均匀成分时的自由 能，系统未达到平衡，在动力学条件满足时，趋于形成单一均 匀成分。例如枝晶偏析较平衡态的能量高，均匀化退火加热时 通过扩散达到成分均匀的过程是自发的。
计算ΔGm变化。
（1）混合过程中H的变化：
N为原子数 ， Z为配位数。
：混合能参量，形成一个A-B键内能的变化。 Ω: 相互作用参数， A,B原子间作用的大小。 • (Ω)0, A-B键稳定，A,B原子一般均匀混合。 • (Ω) 0， A,B原子倾向于偏聚。 • (Ω) ＝0，原子随机分布，理想固溶体。
（2）混合过程中S的变化： （3）固溶体自由能与成分温度的关系 ：2.固溶体自由来自－－成分曲线 G(x)为U 形线
• (Ω)0, A-B键稳定，A,B原子均匀混合。 • (Ω) 0， A,B原子倾向于偏聚。 • (Ω) ＝0，随机分布，理想固溶体。
相图
结晶过程：包晶线以下，L, α对β过饱和－ 界面生成β－三相间存在浓度梯度－扩散－β 长大－全部转变为β。
室温组织： β或β＋αⅡ。
64
2 成分在C-D之间合金的结晶 结晶过程：α剩余； 室温组织：α＋β＋αⅡ＋βⅡ。
65
3 其他平衡结晶过程及其组织
66
三、不平衡结晶及其组织 异常α相导致包晶偏析〔包晶转变要经β扩
③ 室温组织（α＋βⅡ） 其中βⅡ一般分布于相界面上，有时也在晶内 析出，呈细小颗粒状。
相对量计算：
4g
f
100 % fg
II
4f fg
100 %
35
2共晶合金的结晶过程 ① 凝固过程（冷却曲线、相变、组织示意图）。
36
② 组织： 共晶转变刚好结束后的组织:(αm＋βn) 室温组织:(α＋β＋αⅡ＋βⅡ)(二次相为脱熔 转变产物） （因为二次相依附共晶体中的 同类相析出，因此难以辨别） 通常室温组织：
共晶组织：共晶转变产物。（是两相混合物）
26
一、 相图分析（相图三要素） 1 点：纯组元熔点；最大溶解度点；共晶点 （是亚共晶、过共晶合金成分分界点）等。 2 线：液相线（结晶开始）、固相线（结晶结 束线）；溶解度变化曲线。
Pb-Sn相图 27
3 区： 3个单相区（L、α、β） ； 3个两相区（L+α、L+β、α+β） ； 1个三相线（区）。
（α＋β）共晶体
37
③共晶合金结晶过程中的相的相对量计算。
恰好要发生共晶反应时：L相，相对量：100 ％；
共晶反应过程中：三相（L+α＋β）,不适用 杠杆定律；
共晶反应刚好结束：两相（αm＋βn）
m
en 100% mn
材料科学基础 第五章 5.1-5.4相图
5.2.3 杠杆定律
设成份为 X的合金的总重量为1，液相的相对重量为 QL，其 成份为 X1，固相相对重量为Qα，其成份为X2，则 ：
5.2.4 相图的类型和结构 根据组元的多少，可分为单元系、二元系、三元 系 …. 相图。
二元系相图的类型有：
① 液态无限溶解，固态无限溶解 -匀晶相图； ②液态无限溶解，固态有限溶解 -共晶相图和包晶
共晶组织：共晶转变产物。（是两相混合物）
共晶合金的特殊性质： ①比纯组元熔点低，简化了熔化和铸造的操作； ②共晶合金比纯金属有更好的流动性，其在凝固之 中防止了阻碍液体流动的枝晶形成，从而改善铸造 性能； ③恒温转变（无凝固温度范围）减少了铸造缺陷， 例如偏聚和缩孔； ④共晶凝固可获得多种形态的显微组织，尤其是规 则排列的层状或杆状共晶组织可能成为优异性能的 原位复合材料（in－situ composite ）。
5.2.2 相律
相律(phase rule)是表示在平衡条件下，系统的自 由度数、组元数和相数之间的关系，是系统的平 衡条件的数学表达式。 相律数学表达式：f = C – P + 2 式中 P—平衡相数 C—体系的组元数 f—体系自由度（degrees of freedom） 数 2－温度和压力 自由度数 f：是指不影响体系平衡状态的独立可 变参数（温度、压力、浓度等）的数目。 在恒压下，相律表达式： f = C – P + 1
相律的应用
① 利用它可以确定系统中可能存在的最多平衡相数 单元系，因f ≥0，故 P≤1-0+1=2，平衡相最大为二个。 注意：这并不是说，单元系中能够出现的相数不能超过二 个，而是说，某一固定 T下，单元系中不同的相只能有两 个同时存在，而其它相则在别的条件下存在。
材料基础-第七章热力学及其相图x
（a＋β )片状共晶 400 × 图7－9 Pb-Sn 二元合金的共晶显微组织 图中黑色为Pb的 a相，白色为Sn的β相 , a 相、β相呈片层状相间分布，称片层状共晶。
3）合金III的结晶过程（wsn＝50％） 合金III的成分在M、E点之间，称为亚共晶 合金。图7-10为其冷却曲线及组织变化。 当缓冷到 1 点时，结晶出一次晶 a 相，温度 在1、2点之间为匀晶反应。温度降到2点共晶温 度tE时，液相L具有共晶成分E，发生共晶反应。 共晶反应后的组织为a+(a＋β)共晶。 随温度下降，a相成分沿MF线改变，此时匀 晶和共晶中的a相都要析出βII，室温组织为 a+(a ＋β)共晶＋β II ，显微组织见图7－11。 图中黑色粗大树枝状组织为一次晶a相，粗 黑色间的白色颗粒状组织为二次晶 βII ，其余黑 白相间部分为共晶组织(a＋β)共晶。
(7－1) 式表示，自由度越小，平衡共存相就 越大。 自由度f 为零时，(7－1)式变为： P＝C＋2 （7－2）
再压力给定去掉一个自由度,(7－2)式变为 :
P＝C＋1
（7－3）
表明系统中平衡相数最多比组元数多一个
一元系：C＝1,P＝2，最多二相平衡共存。
例如，纯Fe结晶时，同时存在的平衡共存相 仅为液相和固相。
7.2 相图建立的基本方法
1.相图 相图是用图解方法描述在平衡条件下相的 状态和转变与成分、温度、压力的相互关系。 相图有二元相图、三元相图和多元相图。 二元相图是相图的基础，应用最广泛。通 过相图分析，可以了解： (1)不同条件下材料的相转变及相平衡的状态; (2)预测材料的性能; (3)为新材料研制提供依据。
共晶反应完成后，在温度下降过程中，a 固溶体和 β 固溶体分别沿 MF 线和 NG 线不断变化， 合金II从a相中析出二次晶βII，从β相中析出二 次晶aII，可用杠杆定律计算。 由于aII和βII量小，在组织中不易分辨，一 般不予区别。 所以，合金II在结晶过程中的反应为共晶 反应＋二次析出，其室温组织为(a＋β)共晶， 其形态见图7－9。
冶金物理化学 第四章 相图
上一内容 下一内容 回主目录
返回
2022/11/6
4.3三元系相图
4.3.1三元系浓度三角形的性质 浓度三角形的构成：如图4-9所示。 在图中，各字母及线的意义如下： 等边三角形顶点A、B、C分别代表纯物质；A的对边BC代表A成分为零；自A点
作BC边的垂线AD，并将其划分为5等份，则每份为20％；逆时针方向自C 至A，自A至B，自B至C分别代表A、B、C各组元浓度。
合，析出C，发生三元共晶反应：A+LP= AmBn+C。
上一内容 下一内容 回主目录
返回
2022/11/6
4.3三元系相图
上一内容 下一内容 回主目录
返回
2022/11/6
4.3三元系相图
上一内容 下一内容 回主目录
返回
2022/11/6
R1
4.3相图的基本规则
4.3.1相区邻接规则 相区与相区之间存在着什么关系？由相律和热力学可以得出： 相区邻接规则： 对n元相图，某区域内相的总数与邻接区域内相的总数之间有下述关系：
%C BN
上一内容 下一内容 回主目录
返回
2022/11/6
4.3三元系相图 WD FE
WE DF
4．直线规则 在三元系中，由两组成的体系D、E混合而成一个总体系F，则总体系F的组成 点一定在D、E两体系的连接线上，而且两体系的质量比由杠杆规则确定。
WD FE WE DF
其中，分别是体系D与E的质量。 如图4-14，以上规则可以证明。
反应得到的 G与T 的关系式,将所有元素与 1molO2 反应的G ～ T 画到一张 图上，如图2-1所示。
上一内容 下一内容 回主目录
返回
2022/11/6
第03章 相结构与相图热力学
第一节
材料的相结构
七、金属化合物的性能特点
大多数化合物，特别是正常价化合物，熔点都较高(结合 键强的表现之一)，力学性能表现为硬而脆。
单一由化合物在金属材料中比较少见，而陶瓷材料则是 以化合物为主体。少量硬度高的质点加入到塑性材料中，将明 显提高材料的强度，即第二相强化机制 。 另一方面，化合物往往由特殊的物理、化学(电、磁、光、 声等)性能，从而在功能材料中的应用得到迅速发展。
第一节
材料的相结构
二、固溶体的分类
2.按溶质原子在溶剂晶格中的分布特点
1)无序固溶体 溶质原子在溶剂晶格中分布是任意的， 没有任何规律性，仅统计角度上是均匀分布的。 2)有序固溶体 溶质原子以一定的比例，按一定方向 和顺序有规律地分布在溶剂的晶格间隙中或结点上。
在有些材料中，固溶体还存在有序化转变，即在一定的 条件(如温度、压力)下，无序固溶体和有序固溶体之间会发生 相互转变。
计算法预测相图：由材料的成分判断可能组成的相结构，计
算在某一温度下的自由能，找出合适组成相或他们之间的组合， 达到能量最低的状态(平衡态)，从而确定相图的结构。随着热 力学数据的积累，计算机能力提高和普及，这种设想现在逐步 可以实现。
2-1
固溶体自由能的计算
• 纯组元自由能与温度的关系
• 两相混合自由能的计算
第一节
材料的相结构
5.溶剂为化合物的固溶体
2)正常价化合物为溶剂：
等价代换 为了保持电中性，溶质原子的价电子应和溶剂相同， 这种置换称为等价代换。例如K+与Na+离子的互相代换。 异价代换 如果溶质原子的化学价与溶剂不同，在置换原子时 就会造成电性能的变化，为了保持电中性，表现形式有，①两 对异价互补，同时按比例溶入一高一低的两种溶质；②离子变 价，对某些可变化学价的元素采取变价来维持化学价和电中性； ③形成点缺陷(晶格空位)，一种元素被异价的溶质置换，引起 化合物对应的另一元素数量的变化，当晶格维持不变，在晶格 中将产生空位(间隙原子)，例如在ZrO2中溶入少量的Y2O3，就 会形成氧离子空位。
材料设计与热力学相图计算
哈尔滨工业大学材料热力学论文——相图计算及其在材料设计中的应用指导老师：郑明毅学生：孙永根学号：11S109048相图计算及其在材料设计中的应用摘要本文首先介绍了材料设计所遇到的困难以及CALPHAD技术的出现及应用。
CALPHAD 技术综合利用计算热力学、动力学模拟及实验数据规范评估来优化材料的成分、相(含亚稳相)组成、组织结构及加工处理过程，进而改善材料性能，是二十世纪八十年代出现了计算材料学这一新学科的重要组成部分。
本文分别简要介绍了计算相图（CALPHAD技术）在ZA52-xY镁合金的合金设计及建立Mg-Ca-Ce三元体系热力学系统中的应用，凸显了CALPHAD技术在计算多元体系相图中的优势。
1 材料设计与热力学相图计算1.1 材料设计的途径及CALPHAD技术在以往的材料开发上，通常采用“试错法”来实现，即材料开发人员通过大量的实验和经验来选择材料的成分、稳定工艺参数。
这样即消耗了大量的人力和物力，又不利于系统地探讨材料改性的机理。
材料科学研究面临的突出问题可以归结到两个方面：(1)由于研究对象的复杂性，现有理论模型无法突破局限性，对一些错综复杂问题的处理难以令人满意；(2)虽然新的实验技术、仪器和设备不断涌现，在一定范围内为实验研究提供了新的途径，但大都极为昂贵。
材料制备中一个不容忽视的问题是：我们对具有一定组织和性能的多组元或多相材料的成分缺乏可预见性。
相图常常作为确定材料制各工艺路线(包括成分配比、合成和处理)的唯一依据。
但是，对于多元、多相新兴材料，绝大多数情况下只能找到其构成元素间的二元相图，而三元和三元以上的多元相图非常有限。
因此，对多组元合金制备时成分的确定相当缺乏理论指导，而试验尝试的方法盲目性较大，又非常耗时耗力。
由上述可见，传统的材料研究方法存在不少局限性。
对于新材料研制，单纯依靠理论研究和实验尝试都不能保证科学性和高效性。
随着近一个世纪合金理论的积累和几十年来计算机技术的迅速发展，20世纪60年代相计算(PHACOMP)技术在Ni基高温合金成分设计上的成功应用揭开了合金设计的序幕。
相图简介
多个稳定二元、三元化 合物的相图的简化分割
二元稳定化合物数
分割数目
n = 2t + b + 1
三元稳定化合物数
37
3.3.7 实际三元相图分析和应用举例 •等温线投影图的例子
热处理光亮淬火 介质成分的选择 希望低的熔点, 水量6%。 w(NaOH)=20%， w(KOH)=80%。 熔点130℃。
