SDH设备故障定位之告警和性能分析法

合集下载

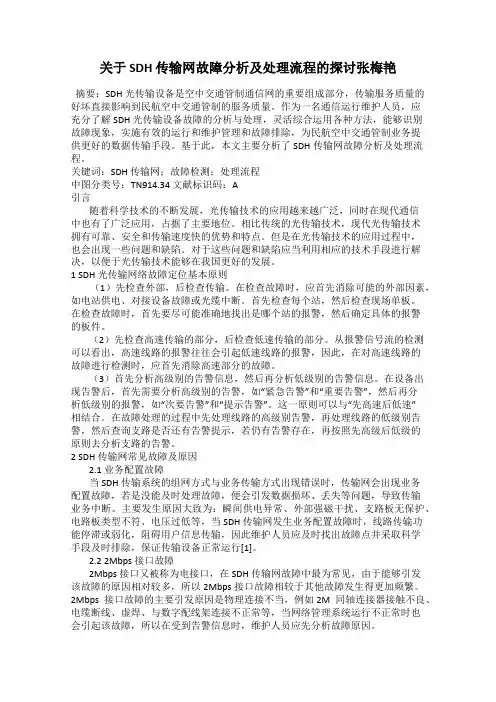

关于 SDH 传输网故障分析及处理流程的探讨张梅艳

关于 SDH 传输网故障分析及处理流程的探讨张梅艳

关于 SDH 传输网故障分析及处理流程的探讨张梅艳摘要:SDH 光传输设备是空中交通管制通信网的重要组成部分,传输服务质量的好坏直接影响到民航空中交通管制的服务质量。

作为一名通信运行维护人员,应充分了解SDH 光传输设备故障的分析与处理,灵活综合运用各种方法,能够识别故障现象,实施有效的运行和维护管理和故障排除,为民航空中交通管制业务提供更好的数据传输手段。

基于此,本文主要分析了SDH传输网故障分析及处理流程。

关键词:SDH 传输网;故障检测;处理流程中图分类号:TN914.34 文献标识码:A引言随着科学技术的不断发展,光传输技术的应用越来越广泛,同时在现代通信中也有了广泛应用,占据了主要地位。

相比传统的光传输技术,现代光传输技术拥有可靠、安全和传输速度快的优势和特点。

但是在光传输技术的应用过程中,也会出现一些问题和缺陷。

对于这些问题和缺陷应当利用相应的技术手段进行解决,以便于光传输技术能够在我国更好的发展。

1 SDH 光传输网络故障定位基本原则(1)先检查外部,后检查传输。

在检查故障时,应首先消除可能的外部因素,如电站供电、对接设备故障或光缆中断。

首先检查每个站,然后检查现场单板。

在检查故障时,首先要尽可能准确地找出是哪个站的报警,然后确定具体的报警的板件。

(2)先检查高速传输的部分,后检查低速传输的部分。

从报警信号流的检测可以看出,高速线路的报警往往会引起低速线路的报警,因此,在对高速线路的故障进行检测时,应首先消除高速部分的故障。

(3)首先分析高级别的告警信息,然后再分析低级别的告警信息。

在设备出现告警后,首先需要分析高级别的告警,如“紧急告警”和“重要告警”,然后再分析低级别的报警,如“次要告警”和“提示告警”。

这一原则可以与“先高速后低速”相结合。

在故障处理的过程中先处理线路的高级别告警,再处理线路的低级别告警,然后查询支路是否还有告警提示,若仍有告警存在,再按照先高级后低级的原则去分析支路的告警。

SDH传输设备的告警分析及故障排除

SDH传输设备的告警分析及故障排除

SDH传输设备的告警分析及故障排除<a rel='nofollow' onclick="doyoo.util.openChat();return false;"href="#">摘要:随着SDH光传输设备使用范围的越来越广,设备维修技术人员所遇到的告警也随之增加,只有深入分析SDH告警,才能对故障做出准确的判断和定位,并妥善加以解决。

本文将对几个典型故障告警以及相应的排除策略加以分析。

关键词:SDH;告警信号;误码告警;UNEQ告警1 设备在出现光路阻断时的警告信号分析及障碍排除一旦光缆出现阻断,诸如OOF、LOF以及RS-LOS等光路通道告警将会出现在网管中。

在单纤断的情况下,OOF、LOF 以及RS-LOS向B网元发出,MS-RDI告警向A网元发出。

在这种状况下,维修技术人员要借助光功率计按照告警测量收方向光纤,如果可以检测到信号,那么故障就可能出现在本端光接头、入端光尾纤或光盘;如果检测不到信号,就可以做出光缆阻断或对端站出现故障的判断,进而借助OTDR确定发生故障的具体位置;除此之外,在没有任何时钟信号发向收端的情况下,同样会出现R-LOS告警,在这种状况下就要按照网管显示加以判断。

2 误码告警的分析及故障排除一般情况下,误码主要是存在于B1、B2、B3以及V5等字节当中,相应的会在网管系统中出现BBE、ES、SES以及UAS等告警,此外还可以做出近、远端误码告警。

B2中的误码告警通过M1字节向对端发送,从而使对端知晓告警的存在;G1字节主要负责传送发生于B3中的误码的传输;而V5中的b3则主要负责传输b1和b2误码告警,与之相对应的存在于对端的告警为MS-REI、HP-REI以及LP-REI。

如果误码告警出现于B1及B2,登录告警单元的途径有两条,即网管系统以及本地终端,当只有一方出现误码时,则需要检查与光接口相对的本端S16盘光功率,如果数值低于正常水平,则需要及时清洁光接头,并根据具体情况更换法兰盘或者光盘;如果数值处于正常水平,则通过在维护菜单单板环回中做各点环路的方式确定发生故障的准确位置,并采取相应措施。

SDH网络的保护方法及设备故障定位

SDH网络的保护方法及设备故障定位
哪个 站 的问题 。
2 . 3 . 3替 换 法
经验, 不断提高维护水平, 才能提供优质 替 换法 就是 使 用一 个工 作 正常 的物 的 网络 服务 , 为 铁 路实 现 又好 又 快发 展
故 障 时, 首先 , 要 尽 可能 准 确地 定 位 出是 体去替换一个工作不正常的物体, 从而 做 出贡献 。 达 到定位 故 障 、 排除 故 障的 目的 。 这 里 的 ( 3 ) 从告 警 信号 流 中可 以看 出 , 线 路 物件 可 以是一 段线 缆 、 一 段光 跳纤 、 一个 参考 文献 1 ] 金立 坪( S D H 的保护策略及 其在铁路上 的应 板 的 故 障 常 常会 引 起 支 路 板 的 异 常 告 设 备 、 一块 单板 等 。 替 换法 适用 于排 除传 [
员 心理 素质 ,心 中要有 故 障定位 的基 本 网设备 的 当前 或 历史 告警 信息 ;也 可 通 2 . 3 . 5仪 表测 试 法
思路 。 过 机柜顶 部指 示灯 和单 板告 警 指示 灯来
仪 表 测试 法 指 采用 各 种 仪表 , 如误
2 . 1故 障定 位 的关键
获取告警信息, 进行故障定位。 一般告警 码仪 、 光功率计 、 光时域反射仪等来检查
J ] 》 《 技术应用研究} 2 0 0 7年 4 1 — 4 5期. 警, 因此 在 故 障 定 位时 , 应按 “ 先线路, 后 输 外 部设 备 的 问题 , 如光纤 、 中继 电缆 、 用[
2 - 3 . 6 经 验 处 理 法
在 一 些 特 殊 的情 况 下 通 过 复 位 单
行故 障定 位时 , 首 先将 故 障点 准 确地 定 最 常用 、 最 行之 有效 的一 种方 法 。 环 回有 板 、 单站 的掉 电重 启 、 重新 下 发 配置 等 手 位 到单 站, 是 极其 重要 和关键 的。 在将 故 多 种 方式 , 如 内环 回与 外 环 回, 远 端 环 回 段可 有效 及时 的排 除故 障 、 恢复 业务 。 但 障点 准 确地 定 位 到单 站之 前 , 而 怀疑 这 与本 地环 回, 线路 环 回与支 路环 回等。 进 建议 此方 法 应 尽量 少 用 , 因 为该 方法 不 个站 或那 个站 , 这块 板或 那块 板 的 问题 , 行 环 回操 作 时, 首 先 应进 行 环 回业 务 通 利 于故 障原 因的彻 底 清查 。遇 到这 种情 常 常是 徒 劳 的, 往 往 只会 延误 问 题 的解 道 采样 ,即从 多个 有 故 障 的站 点 中选 择 况, 除非情况紧急, 一般还应尽量使用上 决。 一旦 将故 障定 位 到单站 后, 我们就 可 其 中 的一 个站 点 , 从 所选 站 点 的多 个有 面介绍的方法, 或请求支援尽 可能地将 以集 中精 力 , 通过数据分析 、 硬件检查 、 问题 的业 务通 道 中选 择其 中 的一个 业 务 故 障定位 出来 , 以消除 设备 内外 隐患 。

SDH常见告警及处理方法

SDH常见告警及处理方法

华为SDH故障1.1 R_LOS告警名称或故障现象:R_LOS告警表示接收线路侧信号丢失(Receive loss of signal),为紧急告警。

告警产生原因:1、断纤;2、线路衰耗过大;3、本板接收方向故障;4、对端站发送部分故障,线路发送失效;5、对端站交叉时钟板故障或不在位。

告警处理方法:1、现场用光功率计检测告警单板的接收光功率是否正常。

如果接收光功率正常,请转至步骤8。

2、检查光缆是否有故障,排除光缆故障后,查看告警是否排除。

3、清洁本站尾纤接头和线路板接收光口,查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确,光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后,查看告警是否排除。

5、用光功率计检查对端站的发射光功率是否正常,如果发射光功率不正常,更换线路板。

6、如果发射光功率正常,清洁对端站的尾纤接头,查看告警是否排除。

7、检查对端站的法兰盘和光衰减器是否连接正确,光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后,查看告警是否排除。

8、更换本站上报告警的线路板,查看告警是否排除。

9、更换对端站的线路板,查看告警是否排除。

1.2 R_LOF、R_OOF告警名称或故障现象:R_LOF告警表示接收线路侧帧丢失(Receive loss of frame),为紧急告警。

告警产生原因:1、接收信号衰减过大;2、对端站发送信号无帧结构;3、本板接收方向故障。

告警处理方法:1、在网管上查看是否有高级别的R_LOS告警,优先处理这些高级别告警后,查看告警是否排除。

2、检测告警单板的接收光功率是否正常。

如果接收光功率正常,请转至步骤9。

如果收光不正常,让现场定位衰耗点在机房内还是在线路上,如果在线路上,转至步骤8。

3、清洁本站尾纤接头和线路板接收光口,查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确,光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后,查看告警是否排除。

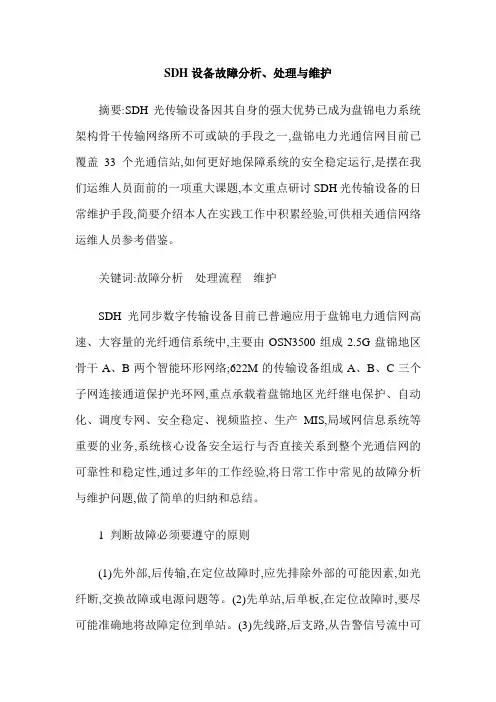

SDH设备故障分析、处理与维护

SDH设备故障分析、处理与维护

SDH设备故障分析、处理与维护摘要:SDH光传输设备因其自身的强大优势已成为盘锦电力系统架构骨干传输网络所不可或缺的手段之一,盘锦电力光通信网目前已覆盖33个光通信站,如何更好地保障系统的安全稳定运行,是摆在我们运维人员面前的一项重大课题,本文重点研讨SDH光传输设备的日常维护手段,简要介绍本人在实践工作中积累经验,可供相关通信网络运维人员参考借鉴。

关键词:故障分析处理流程维护SDH光同步数字传输设备目前已普遍应用于盘锦电力通信网高速、大容量的光纤通信系统中,主要由OSN3500组成2.5G盘锦地区骨干A、B两个智能环形网络;622M的传输设备组成A、B、C三个子网连接通道保护光环网,重点承载着盘锦地区光纤继电保护、自动化、调度专网、安全稳定、视频监控、生产MIS,局域网信息系统等重要的业务,系统核心设备安全运行与否直接关系到整个光通信网的可靠性和稳定性,通过多年的工作经验,将日常工作中常见的故障分析与维护问题,做了简单的归纳和总结。

1 判断故障必须要遵守的原则(1)先外部,后传输,在定位故障时,应先排除外部的可能因素,如光纤断,交换故障或电源问题等。

(2)先单站,后单板,在定位故障时,要尽可能准确地将故障定位到单站。

(3)先线路,后支路,从告警信号流中可以看出,线路板的故障常常会引起支路板的异常告警,因此在故障定位时,应按“先线路,后支路”的顺序,排除故障。

(4)先高级,后低级,在分析告警时,应首先分析告警级别高的告警,如危急告警、主要告警;然后再分析低级别的告警,如次要告警和一般告警。

2 常见的故障分析2.1 内部故障(设备故障)当SDH设备发生故障后,首先要看设备机架、单板的指示灯是否有告警情况发生,是光路故障还是电接口故障;其次检查设备线路板、2M板、时钟板、交叉板、主控板等器件是否有短路及烧毁现象、雷击现象,环境、温湿度等影响板子正常工作等情况;最后通过分段环回法来确定故障点,通过换板来排除故障。

SDH设备故障分析定位的基本步骤和处理流程

SDH设备故障分析定位的基本步骤和处理流程

SDH设备故障分析定位的基本步骤和处理流程在SDH设备的实际维护过程中,故障告警不是一个一个孤立地出现的,某一设备的故障往往引发相关设备的连锁告警反应,因此,在分析故障告警时,不要仅对某一个告警进行孤立的分析,要从网络系统的角度去分析告警现象,以便正确定位故障点。

1确定故障区段(1)检查光纤、电缆是否接错、光路和网管系统是否正常,排除设备外的故障。

(2)检查各站点业务配置是否正确,排除配置错误的可能性。

(3)通过告警性能来分析故障的原因。

(4)通过逐段环回来进行故障的区段定位,将故障最终定位到单站。

(5)通过单站自环测试来定位故障板。

(6)通过更换单板来定位故障板。

2进一步定位故障(1)对于环形网的光纤连接,要按照从环外看逆时针方向,本站的东侧光板接下一站的西侧光板;对于链形网中间的ADM站点,光纤连接也要按照本站的东侧光板接下一站的西侧光板。

可以通过拔纤、关断激光器检查告警来判断光纤是否接错。

(2)电缆是否接错或不通可以通过在DDF架上环回和电口近端环回,然后检查交换机或其它外围设备是否正常的方法来判断。

(3)检查配置是否错误的重点是根据组网方式、业务方式来检查时隙是否满足业务的需要,另外也要检查单板配置,如支路板的保护/无保护、是否环回等属性;GTC板的设备类型配置;线路板的J1、C2字节配置;时钟板的同步源配置;公务板的电话号码、出环路由等。

(4)可以通过逐段环回来进行故障的区段定位,将故障定位在某一区段直至某一单站,如图1所示。

如果A站与C站之间有业务不通,在A站挂仪表测试,可以先后通过对A站电口近端环回、A站东向线路板光纤自环回、B站东向线路板光纤自环回、C站西向线路板外环回、C站对应电口远端环回来定位故障。

1)若A站电口近端环回业务不通,则说明馈线电缆、接口板或支路板故障。

2)若A站西线路板处环回业务不通,则说明可能是A、B之间的光路或光接口的问题。

3)若B站西向线路板外环回业务不通,则说明可能是A、B之间的光路或光接口问题。

SDH原理告警与性能部分

SDH原理告警与性能部分

告警与性能一:综述在SDH设备中,除了信号丢失等告警信号,其余所有的告警及性能都在SDH帧的开销中得到体现,并根据开销在每个网元的处理将开销字节终结、从新向下一个网元发起(前被终结的内容重新发起)、以及回送对告信息。

告警及性能的产生:根据当前光纤、支路线路的状态,以及根据误码的算法,要么向网管发出告警信息,要么向相应的开销字节写入内容同时向网管上报数值。

开销字节的终结即是将开销提取出来,上告网管报告为告警及性能记数,以及如需要的话,对SDH发出相应的保护倒换(同样是通过写开销字节来达到目的)等动作。

开销字节的从新发起即是将本网元已经终结的字节按照当前状态写入,或重新进行性能的记数等,然后发给下一网元。

回送对告信息即是在收到对端的各种告警及性能记数(如B2、B3、V5性能以及K2状态),根据SDH开销字节含义,将对告的信息写入对告的字节(如M1、G1、REI、K2等)里,通过光纤发往对端。

如上图,以B点为需要描述的网元:对B点来说,A点以及光纤、支路线路是告警以及性能的发起源(C点与A点同),B点根据SDH标准处理某部分开销字节,从处理的开销字节中得到相应的告警及性能记数,上报网管,并在此处将此部分开销内容终结,及不往下一个站点下发,其余的未处理开销根据交叉直通等不做改变的发到下一个网元,此处如C 网元。

同时B点将需要对告的信息写入A的帧开销中,发往A点,A点得到一些对告的告警及性能,即在网管上产生相应的远端告警及远端性能。

同样B点接收到从C点发来的开销同样处理。

A、C点同样如B点描述。

告警与性能的理解需要对SDH的帧结构有详细了解,如图所示:9×10×二:告警及性能分类1.传输类:LOS、LOF、LOP、AIS、标识失配等包括MS、HP、LP、AU、TU,即复用段、再生段、告阶/低阶通道本端、远端RDI设备类:拔板、故障、不匹配、时钟丢失等性能超值B1、B2、B3、PJ、V5、CV等软件告警网管、时隙分配等2.性能记数:B1、B2、B3、PJ、V5、CV等本端记数、远端FEBBE、ES、SES、UASB1、B2、B3、PJ、V5、CV属于各个开销段的内容。

SDH传输设备的告警分析及故障排除

SDH传输设备的告警分析及故障排除

SDH传输设备的告警分析及故障排除□王新辉(台州市黄岩广播电视局,浙江台州318020)中图分类号:TN943.6 文献标识码:A 文章编号:1007-7022(2003)06-0103-02 SDH光传输设备在日常工作中承担着越来越繁忙的工作,技术维护人员几乎每天都会面对告警的发生,因此正确理解SDH的告警,将有助于对故障的正确分析和判断,及时地定位及解决。

下面给出几个故障事例,通过对这些故障的分析,有益于加深对故障处理的认识。

1 光路发生阻断后,设备告警信号的分析及处理如图1所示,光缆发生阻断时,在网管上会发出OOF,LOF,RS-LOS等光路通道上的告警。

如果是单纤断,B网元收到OOF,LOF,RS-LOS 等告警,A网元则有MS-RDI类似的告警(此时告警的产生是由于K2字节的b6b7b8=110所造成的)。

图1 此时维护人员应该根据告警,并使用光功率计对收方向的光纤进行测量,若收到光信号,则可能是本端光接头或入端的光尾纤或光盘的问题;若收不到光信号,则是光缆阻断或是对端站的问题,由此来对故障进行分段查找,用O TDR再进一步定位故障点。

同时,当收端无时钟信号输入时,也会产生R-LOS告警,此时需根据网管上显示的告警进一步判断。

2 误码告警的分析及处理施,防止高频头进水;冬季下雪后要及时清扫天线的积雪,以保证信号质量。

另外,我们定期检查卫星天线接地线是否接地良好,这项检查很重要,接地良好可以防止雷击损坏卫星接收设备及机房设备。

3 播出机房设备的维护检测为了保证有线电视的安全优质播出,我们制定了一套维护管理制度,对机房设备进行周检、月检、季检和年检等定期检修和日常维护。

我们每周都对调制器的图像载波电平、伴音载波电平及音量进行调整,并做好记录,若发现某个频道电平变化较大,则尽快查找原因。

坚持对录像机进行月检,进行内部除尘,清洗磁头,对卫星接收机、视频分配器等输出的视频信号幅度每月进行一次调整。

OptiX OSN2500设备故障定位之告警、性能分析法

OptiX OSN2500设备故障定位之告警、性能分析法

OptiX OSN2500设备故障定位之告警、性能分析法告警、性能分析法是定位故障的方法之一。

SDH信号的帧结构里定义了丰富的、包含系统告警和性能信息的开销字节。

因此,当SDH系统发生故障时,一般会伴随有大量的告警和性能事件信息,通过对这些信息的分析,可大概判断出所发生故障的类型和位置。

获取告警和性能事件信息的方式有以下两种:1)通过网管查询传输系统当前或历史发生的告警和性能事件数据。

2)通过传输设备机柜和单板的运行灯、告警灯的状态,了解设备当前的运行状况。

1.通过网管获取告警信息,进行故障定位通过网管获取故障信息,定位故障的特点是:1)全面:能够获取全网设备的故障信息。

2)准确:能够获取设备当前存在哪些告警、告警发生时间,以及设备的历史告警;能够获取设备性能事件的具体数值。

3)如果告警、性能事件太多,可能会面临无从着手分析的困难。

4)完全依赖于计算机、软件、通信三者的正常工作,一旦以上三者之一出问题,通过该途径获取故障信息的能力将大大降低,甚至于完全失去。

下面通过举例,对告警、性能数据分析法给予说明。

在如图1所示的链形组网中,网管计算机设在NE1站。

图1链形组网图故障现象:NE1站和NE4站间的E1业务中断,从NE1站无法登录NE4站,且NE3站东向光板有MS_RDI告警和HP_RDI 告警,NE1站与NE4站间的业务所对应的E1通道有LP_RDI告警。

分析判断:通过分析告警,可知NE4站没有正确接收到NE3站发出的信号,而NE3站能正确接收到NE4站发出的信号。

可能的故障原因包括:1)NE3站东向光板发送信号有问题。

2)光缆线路(包括光纤和光纤接头)有问题。

3)NE4站光板接收信号有问题。

故障定位:借助于网管软件,可以通过修改业务配置、人工插入告警等方法,对故障进行定位。

例如,若我们怀疑图1中NE2站与NE3站间光纤接反(即NE2站的东向光接口板误接NE3站的东向光接口板),则可以通过网管在NE2站东向光接口板人工插入HP_RDI,然后通过网管观察NE3站告警上报情况:1)若是NE3站的西向光接口板上报了HP_RDI告警,则说明NE2站的东向发送端接的是NE3站的西向接收端,光纤连接正确。

SDH光纤设备故障的分析与排除

SDH光纤设备故障的分析与排除

SDH光纤设备故障的分析与排除随着气象现代化的发展,气象系统的广域网光纤的覆盖面越来越广,气象通信的手段正在逐步实现光纤化。

作为当今通信领域一项先进的科学技术,SDH 光纤通信已广泛在气象系统中采用,并成为当前乃至今后相当长的时间内的主要通信手段。

如何对SDH设备的正常运行工作进行有效地维护,将直接关系到气象通信网络的安全稳定运行。

一、SDH设备的故障定位SDH设备的故障定位中,最关键的一步就是将故障点准确定位到单站。

由于传输设备自身的应用特点——站与站之间的距离较远,因此在进行故障定位时,首先将故障点准确地定位到单站,是极其重要和关键的。

在将故障点准确的定位到单站后,就可以集中精力,通过数据分析、硬件检查、更换单板等手段来排除该站的故障。

故障定位的一般原则:在定位故障时,应先排除外部的可能因素,如光纤断、交换故障或电源问题等,再考虑传输设备的问题;在定位故障时,要尽可能准确的定位出是哪个站的问题,再将故障定位到单板;线路板的故障常常会引起支路板的异常告警,因此在故障定位时,先考虑线路,再考虑支路;在分析告警时,应先分析高级别告警,再分析低级别告警。

二、SDH设备的故障排除一般情况下,当设备故障发生时,首先可通过登录SDH设备的网管系统进行查看,对告警事件、性能数据和信号流向进行分析,初步判断故障点范围;接着逐段测量光功率和分析光谱,排除尾纤、连接器或光缆故障,并最终将故障定位到单板;最后通过换板或换纤等,排除故障问题。

我们将常见的SDH设备故障排除的方法简单的归纳为7种。

分别称为告警性能分析法、环回测试法、替换法、配置数据分析法、更改配置法、仪表测试法和经验处理法等。

1.告警性能分析法告警性能分析法是指通过SDH设备的网管来获取相关的告警和性能信息,通过分析这些信息,并结合SDH帧结构中的开销字节和SDH告警原理机制,来初步判断故障类型和故障点的位置。

该方法可以全面地、详实地了解SDH全网设备的当前或历史告警信息。

SDH常见告警及处理

SDH常见告警及处理

SDH常见告警及处理SDH常见告警及处理故障定位关键是:将故障点准确地定位到单站。

故障定位的一般原则可总结为四句话:先外部,后传输;先网络,后网元;先高速,后低速;先高级,后低级。

故障定位的一般原则可总结如下:先定位外部,后定位传输在定位故障时,应先排除外部的可能因素,如光纤断,对接设备故障或电源问题等。

先定位网络,后定位网元在定位故障时,首先要尽可能准确地定位出是哪个站的问题。

先高速部分,后低速部分从告警信号流中可以看出,高速信号的告警常常会引起低速信号的告警;因此在故障定位时,应先排除高速部分的故障。

先分析高级别告警,后分析低级别告警在分析告警时,应首先分析高级别的告警,如紧急告警、主要告警;然后再分析低级别的告警,如次要告警和提示告警。

一、紧急告警类 1、R_LOS 告警表示接收线路侧信号丢失(Receive loss ofsignal),为紧急告警, SL16板会上报此告警。

告警原因? 断纤; ? 线路衰耗过大; ? 本板接收方向故障;? 对端站发送部分故障,线路发送失效;? 对端站交叉时钟板故障或不在位。

处理步骤:? 如果相邻两端的线路板同时告R-LOS,用网管查询发射光功率正常,则应该为光缆故障。

?检查对端光板发射功率是否正常,如果不正常,更换线路板?清洁本站尾纤接头和线路板接收光口,查看告警是否排除?用光功率计检查本站光接收是否正常,如果正常,更换线路板?检查本站的法兰盘和光衰减器是否连接正确,光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后,查看告警是否排除。

R_LOS告警为高级告警,跟随它出现的会有R_LOF、APS_INDI、AU_AIS、MS_AIS,往往处理完R_LOS告警后,跟随它出现的许多告警会随着消失。

2、BUS_ERR. 概述BUS_ERR告警表示总线错误告警(Bus error),为紧急告警,GXCS,EXCS板会上报此告警。

告警原因交叉芯片损坏;线路板到交叉板的母板总线坏。

SDH原理告警与性能部分

SDH原理告警与性能部分

SDH原理告警与性能部分SDH(同步数字体系)是一种基于光纤传输的数字传输技术,它提供了高速、灵活和可靠的通信传输能力。

在SDH中,原理告警和性能监测是两个重要的方面,用于确保网络的正常运行和性能优化。

一、SDH原理告警原理告警是指在SDH网络中,当出现网络故障或异常时,设备会产生一些告警信息,以通知运维人员及时处理。

常见的SDH原理告警包括:1.异常事件告警:包括LOF(线路失去同步)、LOS(线路失去信号)和LOP(线路失去指针)等告警。

这些告警通常是由于光纤中断、光模块故障或设备故障引起的,需要及时检修。

2.通信质量告警:包括BER(误码率)告警和ES(错误秒)告警等。

BER告警表示传输错误的比特数超过了一定阈值,ES告警表示在一个时间段内传输错误的次数超过了一定阈值。

这些告警通常是由于光纤质量差、光模块老化或设备性能退化引起的,需要及时排查和修复。

3.设备故障告警:包括OTU(光传送单元)失去同步、OTL(光传输线路)失去同步和OOF(光光传送失去同步)等告警。

这些告警通常是由于设备硬件故障或软件异常引起的,需要及时维修或重启。

4.网络拓扑告警:包括MS-REI(主站远端终止信息)、RS-REI(复用段远端终止信息)和BI(背景初始化)等告警。

这些告警通常是由于网络配置错误或拓扑调整引起的,需要及时调整配置或修改拓扑。

二、SDH性能监测性能监测是指对SDH网络中的各项性能指标进行实时监控和评估,以便及时发现网络问题并采取措施进行优化。

在SDH中,常见的性能监测项目包括:1.误码率(BER)监测:通过对传输数据进行统计和对比,实时监测SDH网络中的误码率,以判断网络的质量。

当误码率超过一定阈值时,需要进行排查和修复。

2.空闲信道利用率监测:对SDH网络中的空闲信道进行监测,以评估信道的利用率和网络的负载情况。

通过监测空闲信道利用率,可以进行网络规划和资源优化。

3.时钟稳定度监测:对SDH网络中的时钟进行监测,以确保时钟的稳定性和准确性。

SDH 系统常见故障处理及维护方法

SDH 系统常见故障处理及维护方法

SDH 系统常见故障处理及维护方法摘要:文章分析了故障定位的基本思路,介绍了SDH光端设备在日常运行维护中的常见故障,并举例说明了故障处理方法。

关键词:SDH系统故障处理维护引言随着电力通信网的发展,SDH(即同步数字体系)光传输系统,以它传输信息量大、距离远、频带宽、质量高、抗干扰及辐射性强等优点,越来越成为电力通信网络的主干电路,承载了电力系统主要的语音信息、局域网数据、综自信息、视频信息等。

因此,如何有效地做好SDH设备的日常维护工作,确保其安全稳定地运行,是非常重要的。

本文将结合自己在工作中的实践,对SDH光传输设备的运行中常见故障的分析处理及日常维护中的一些问题,进行简单的归纳和总结。

1、掌握常用传输设备线路、设备及仪表情况SDH 系统的维护主要是对光线路和设备的维护,运行维护人员必须熟知系统的各方面情况才能做好维护工作,SDH系统具体包括以下几个方面:(1)光缆线路情况。

包括光缆的长度、芯数、接头、跳纤及光纤的衰耗值、备纤等各方面情况。

(2)设备情况。

主要包括:设备的型号、配置情况、机盘功能、接口情况、面板上各种告警灯和指示灯的显示情况及组网情况;光端机的各种测试指标,如收发光功率、灵敏度等;设备供电电源情况;ODF架、DDF架、VDF架及网管系统的应用情况。

(3)仪表、工具情况。

SDH光传输系统常用仪表有光功率计、光时域反射仪(OTDR)、误码仪、2M话路分析仪等。

2、故障定位的基本思路2.1故障定位的原则及处理思路众所周知,故障定位一般应遵循“先外部,后传输;先单站,后单板;先线路,后支路;先高级,后低级”的原则。

SDH设备的故障很多,在遇到故障时,维护人员仔细查看故障现场并分析可能的原因,再进一步处理。

故障处理一般应先观察系统告警灯的情况,判断是光口故障还是电口故障,初步分析可能的区段,排除外部的可能因素。

分析完现象后,维护人员应询问各阶段现场人员,该现象是由何种原因造成,维护人员再结合自己的知识经验进行思考与分析,判断何种原因可能引起此故障等,最后根据故障定位原则找出故障点,排除故障。

SDH原理告警与性能部分汇总

SDH原理告警与性能部分汇总

告警与性能一:综述在SDH设备中,除了信号丢失等告警信号,其余所有的告警及性能都在SDH帧的开销中得到体现,并根据开销在每个网元的处理将开销字节终结、从新向下一个网元发起(前被终结的内容重新发起)、以及回送对告信息。

告警及性能的产生:根据当前光纤、支路线路的状态,以及根据误码的算法,要么向网管发出告警信息,要么向相应的开销字节写入内容同时向网管上报数值。

开销字节的终结即是将开销提取出来,上告网管报告为告警及性能记数,以及如需要的话,对SDH发出相应的保护倒换(同样是通过写开销字节来达到目的)等动作。

开销字节的从新发起即是将本网元已经终结的字节按照当前状态写入,或重新进行性能的记数等,然后发给下一网元。

回送对告信息即是在收到对端的各种告警及性能记数(如B2、B3、V5性能以及K2状态),根据SDH开销字节含义,将对告的信息写入对告的字节(如M1、G1、REI、K2等)里,通过光纤发往对端。

如上图,以B点为需要描述的网元:对B点来说,A点以及光纤、支路线路是告警以及性能的发起源(C点与A点同),B点根据SDH标准处理某部分开销字节,从处理的开销字节中得到相应的告警及性能记数,上报网管,并在此处将此部分开销内容终结,及不往下一个站点下发,其余的未处理开销根据交叉直通等不做改变的发到下一个网元,此处如C 网元。

同时B点将需要对告的信息写入A的帧开销中,发往A点,A点得到一些对告的告警及性能,即在网管上产生相应的远端告警及远端性能。

同样B点接收到从C点发来的开销同样处理。

A、C点同样如B点描述。

告警与性能的理解需要对SDH的帧结构有详细了解,如图所示:9×10×二:告警及性能分类1.传输类:LOS、LOF、LOP、AIS、标识失配等包括MS、HP、LP、AU、TU,即复用段、再生段、告阶/低阶通道本端、远端RDI设备类:拔板、故障、不匹配、时钟丢失等性能超值B1、B2、B3、PJ、V5、CV等软件告警网管、时隙分配等2.性能记数:B1、B2、B3、PJ、V5、CV等本端记数、远端FEBBE、ES、SES、UASB1、B2、B3、PJ、V5、CV属于各个开销段的内容。

SDH传输设备的告警与故障定位

SDH传输设备的告警与故障定位

SDH传输设备的告警与故障定位1987年ITU-T制定了全世界统一的数字同步体系(SDH)。

按SDH组建的网络是一个高度统一的、标准的、智能化的网络,并实现了设备的横向兼容性。

使全世界每个用户能随时随地便捷地通信成为可能。

SDH技术已成为当今世界各电信运营商组网的首选技术。

本文将通过分析SDH设备的告警机理并结合日常的维护经验来分析和总结常见故障的定位和处理方法。

一、SDH的开销字节与其网管告警SDH信号的传输模块STM-N的帧是以字节为单位的矩形块状帧结构,它包含大部分净负荷区(payload)、段开销 SOH 、和管理单元指针 AU-PTR 三大部分。

管理单元指针(AU-PTR)是用来指示信息净负荷的第一个字节在STM-N帧内的准确位置的指示符,使低速支路信号在STM-N帧中的位置有预见性,使SDH能够从高速信号中直接分/插低速信号成为可能。

信息净负荷(Payload)是传送各类信息块的地方,在将低速信号打包的过程中加入了监控开销字--通道开销字节(POH),POH作为净负荷的一部分和信息块一起在SDH网中传送,它负责对打包的低速信号进行通道的监视和控制。

段开销 SOH 是信息净负荷正常灵活传送所必须附加的供网络运行、管理和维护使用的字节。

它又分为再生段开销(RSOH)和复用段开销(MSOH)分别对相应的段层进行监控。

RSOH、MSOH、POH提供了对SDH信号的层层细化的监控功能。

下面将分析SDH的开销字和网管告警的关系,以及相应告警的发生原因和故障定位步骤。

1.帧定位字A1A2SDH设备是通过A1A2字节来识别帧的起始位置,当收端连续5帧以上收不到正确的A1A2字节时,收端进入帧失步状态,产生帧失步告警--OOF,若OOF持续3ms则进入帧丢失状态,设备产生帧失步告警--LOF,此时将向下游下插AIS信号,整个业务将中断。

网管出现帧失步告警--LOF故障原因:(1)光缆断;(2)光缆衰耗过大,导致收光功率超出灵敏度;(3)对端站掉电;(4)对端站光板发光功率太低;(5)本站光板故障。

浅析SDH光传输系统故障与处理技术

浅析SDH光传输系统故障与处理技术

浅析SDH光传输系统故障与处理技术随着时代的发展,我国光传输技术也取得了较大的进展,在通信中也得到了广泛的使用。

为了不断使得技术人员对SDH 传输系统的处理能力得到提高,就需要做好SDH 故障处理流程和处理方法方面的工作,从而为后续对通信系统的维护提出参考。

本文结合笔者在华为技术有限公司和湖北省专用通信局的实际工作经验,分析了SDH 光传输系统的常见故障、故障处理流程和策略方面的内容。

标签:SDH 光传输;故障;处理技术引言SDH 光传输具有非常多的优点,包括:传输信息量大、距离远、频带宽、质量高以及抗干扰强等等,在通信行业有了较多的应用,已经成为了通信行业中重要传输方式。

随着现代通信网络复杂性增加,SDH 光传输设备的使用数量不断增加,所以对于SDH 光传输设备要求越来越高,需要对其进行有效的维护。

1 SDH 光传输系统的常见故障分类就SDH 光传输系统而言,常见的故障主要有六大类:①尾纤故障,其中包括尾纤接头部分、尾纤断和尾纤弯曲半径过小;②电缆故障,其中包括端口接触不良和2M 电缆中断等;③光缆故障,包括光缆衰耗大、光缆中断和光缆线路故障等;④网管系统故障,包括ECC 通道中断、网线故障等;⑤单板故障,其中包括时钟板、线路板和主控板等部件出现损坏等;⑥电源故障,其中有熔断器故障和设备掉电等。

2 故障处理策略和流程2.1 处理SDH 光传输系统故障原则在对SDH 光传输系统进行故障排除时,我们需要了解具体路由接续方式,对障碍位置了解清楚,从而准确定位出故障点。

在确定出电路的故障之后,在进行排除之前需要向上级汇报,在汇报故障时,需要根据先主后次、先急后缓的顺序进行。

故障處理原则有以下五点:(1)先外部,后传输。

首先对故障进行处理时需要先将外部存在的可能匀速进行排除,然后对传输系统的原因进行查找。

(2)先线路,后支路。

对故障问题实施处理的过程中,若是检测到支路中存在许多AIS 告警,则应当仔细查看SDH 网管中存在的线路板告警信息,从而及时排查出线路板存在的故障问题,最后再检测故障问题是否得到解决。

关于SDH设备故障处理和维护相关问题的思考

关于SDH设备故障处理和维护相关问题的思考

关于SDH设备故障处理和维护相关问题的思考随着我国社会的快速发展,我国电力行业得到了空前的发展,随着我国科学技术的快速发展,电力网络技术得到了进一步发展,比较常见的就是光纤技术,SDH光传输设备已经成为当今社会电力企业最为重要的组成部分,其具有非常重要的作用。

电力系统信息、管理体系以及数据信息传输的时候,都是由SDH 光传输设备来进行的,所以,为了能够保障电力的稳定运行,必须要做好SDH 设备故障处理和维护的工作,从根本上保障电力能够持续、稳定的运行。

本文主要讲述了SDH概念和特征,SDH光传输设备系统的维护,SDH设备的故障定位以及维护措施。

标签:SDH设备;故障处理;设备维护SDH光传输设备系统由于具有较强的接口,多功能分插系统,从而其本身具有良好的自动愈合能力,并且还具有较强的存储模式,SDH光传输设备系统凭借着其优异的特点,在社会上得到了广泛的认可,并且得到了广泛的应用。

电力系统作为我国社会发展的主要因素,必须要保障SDH光传输设备能够得到充分的发挥,并且做好日常管理和维护工作,及时的发现故障并且加以解决,实现SDH光传输设备能够稳定、可持续性的发展。

1、SDH相关概念以及特征SDH本身具有诸多优点,尤其是自身的良好自愈能力更是得到了人们的广泛认可。

自愈主要就是指稳定和平衡的自我恢复机制,一旦遇到故障的时候,不需要人工操作就可以在短时间内实现自我恢复的功能,并且在故障排除之前依然可以进行数据传输工作。

SDH光传输设备系统本身具有很强的自愈能力,并且具有较高的安全性,主要就是通过整个数据传输网络中设置相应的冗余来实现保护。

SDH网络中往往会采取多种冗余的方式来实现备份,并且主要就是通过二纤单向通道保护环、二纤单向复用段保护环以及四纤双向复用段保护环等方式,其中最为常见的就是二纤应用。

根据不同保护机制可以形成不同的保护方式,比如四纤环在整个通信系统中往往会选用双向环同时实现数据传输,并且还需要另外架设两条环线路实现备份保护,但是其成本和对技术的要求比较高,所以在实际生活中很少被应用。

华为光传输故障判断与定位的常用方法

华为光传输故障判断与定位的常用方法

华为光传输故障判断与定位的常用方法故障定位的常用方法可简单地总结为:一分析,二环回,三换板。

当故障发生时,首先通过对告警、性能事件、业务流向的分析,初步判断故障点范围。

然后,通过逐段环回,排除外部故障或将故障定位到单个网元,以至单板。

最后,更换引起故障的单板,排除故障。

对于较复杂的故障,需要综合使用所示的方法进行故障定位和处理。

表1 复杂故障的定位和处理常用方法适用范围操作特点告警、性能分析法通用∙把握全网信息∙初步定位故障点∙不影响正常业务依赖于网管环回法分离外部故障,将故障定位到单站、单板∙不依赖于告警、性能事件的分析快捷有效替换法将故障定位到单板,或分离外部故障∙简单∙对备件有需求需要与其它方法同时使用配置数据分析法将故障定位到单站或单板∙可查清故障原因∙定位时间长依赖于网管更改配置法将故障定位到单板∙风险高依赖于网管仪表测试法分离外部故障,解决对接问题∙通用,具有说服力,准确度高∙对仪表有需求需要与其它方法同时使用经验处理法特殊情况∙处理快速∙易误判∙告警、性能分析法告警、性能分析法是定位故障的方法之一。

∙环回法环回法是SDH传输设备定位故障最行之有效的一种方法。

∙替换法替换法是判断和定位故障的方法之一。

∙配置数据分析法配置数据分析法是判断和定位故障的方法之一。

∙更改配置法更改配置法是判断和定位故障的方法之一。

∙PRBS功能测试法PRBS功能测试法是判断和定位故障的方法之一。

∙仪表测试法在定位故障时可以使用仪表测试法。

∙经验处理法通过经验证明的一些方法可定位和判断故障。

∙各种故障定位法的比较故障定位过程中常用的方法各有特点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

SDH设备故障定位之告警和性能分析法
告警和性能分析法是SDH设备定位故障的方法之一。

SDH信号的帧结构里定义了丰富的、包含系统告警和性能信息的开销字节。

因此,当SDH系统发生故障时,一般会伴随有大量的告警和性能事件信息,通过对这些信息的分析,可大概判断出所发生故障的类型和位置。

获取告警和性能事件信息的方式有以下两种:
∙通过网管查询传输系统当前或历史发生的告警和性能事件数据。

∙通过设备机柜和单板的运行灯、告警灯的状态,了解设备当前的运行状况。

通过网管获取告警信息,进行故障定位
通过网管获取故障信息,定位故障的特点是:
∙全面:能够获取全网设备的故障信息。

∙准确:能够获取设备当前存在哪些告警、告警发生时间,以及设备的历史告警;能够获取设备性能事件的具体数值。

∙如果告警和性能事件太多,可能会面临无从着手分析的困难。

∙完全依赖于计算机、软件、通信三者的正常工作,一旦以上三者之一出问题,通过该途径获取故障信息的能力将大大降低,甚至于完全失去。

下面通过举例,对告警和性能数据分析法给予说明。

在如图1所示的链形组网中,网管计算机设在NE1站。

图1 链形组网图
故障现象:NE1站和NE4站间的E1业务中断,从NE1站无法登录NE4站,且NE3站东向光板有MS_RDI告警和HP_RDI告警,NE1站与NE4站间的业务所对应的E1通道有LP_RDI告警。

分析判断:通过分析告警,可知NE4站没有正确接收到NE3站发出的信号,而NE3站能正确接收到NE4站发出的信号。

可能的故障原因包括:
∙NE3站东向光板发送信号有问题。

∙光缆线路问题(包括光纤和光纤接头)。

∙NE4站光板的接收信号问题。

故障定位:借助于网管软件,可以通过修改业务配置、人工插入告警等方法,对故障进行定位。

例如,若我们怀疑图1中NE2站与NE3站间光纤接反(即NE2站的东向光接口板误接NE3站的东向光接口板),则可以通过网管在NE2站东向光接口板人工插入HP_RDI,然后通过网管观察NE3站告警上报情况:
∙若是西向光接口板上报HP_RDI告警,则说明NE2站的东向发送端接的是NE3站的西向接收端,光纤连接正确。

∙若是NE3站的东向光接口板上报了HP_RDI告警,则说明NE2站东向发送端接到了NE3站的东向接收端,光纤接反,需要纠正。

注意:
通过网管获取告警或性能信息时,应注意保证网络中各网元当前时间与网管时间同步,倘若网元当前时间与网管时间不同步,将会导致告警、性能信息上报错误。

在维护过程中,对某网元重下配置后,应特别注意将该网元的网元当前时间与网管时间同步,否则网元会工作在缺省时间里,而缺省时间并不是当前时间。

通过设备上的指示灯获取告警信息,进行故障定位
OptiX设备上有不同颜色的运行和告警指示灯,这些指示灯的状态,反映出设备当前的运行状况或存在告警的级别。

指示灯的状态及含义参见本产品的《硬件描述》。

两种获取故障信息途径的比较
从上面的介绍可以看出,通过网管与通过观察设备指示灯这两个途径获取设备故障信息,各有其优点。

因此,在实际的故障定位过程中,这两种手段要结合起来使用。

排除故障时,需要网管中心的维护人员与各站的设备维护人员共同参与,一般由网管中心的维护人员协调指挥,各站的设备维护人员密切配合,统一行动。

两种途径的比较如表1所示。

告警和性能分析法的局限性
∙在组网、业务以及故障信息比较复杂的情况下,伴随故障的发生,可能会产生大量的告警和性能事件;由于告警和性能事件太多,使得维护人员无从着手分析。

∙某些故障发生时,可能没有明显的告警或性能事件上报,有时甚至查不到任何告警或性能事件。

这种情况下,告警、性能分析法是无能为力的。
