PCB介电常数常识
PCB阻抗计算参数说明
PCB阻抗计算参数说明在电路设计和PCB布局过程中，阻抗匹配是非常重要的一部分。
正确匹配PCB的阻抗可以确保信号的传输质量和减少噪音。
在进行阻抗匹配时，有几个重要的参数需要考虑。
1. 电路板材料：PCB的材料对阻抗有很大影响。
通常使用的材料有FR-4，Rogers，以及其他高频材料。
这些材料的介电常数（εr）对阻抗非常重要。
FR-4的介电常数通常为4.4，而Rogers的介电常数通常为3.5到10.2之间。
不同的介电常数会导致不同的阻抗值。
2.路径宽度：路径宽度是指信号线在PCB上的宽度。
宽度决定了电流的流量。
通常情况下，较宽的线路会导致较低的阻抗，而较窄的线路会导致较高的阻抗。
对于特定的介电常数和期望阻抗值，可以使用阻抗计算工具计算所需的路径宽度。
3.路径间距：路径间距是指两个相邻信号线之间的距离。
在布线时，路径间距的选择非常重要，因为过小的间距可能会导致信号之间的串扰和干扰。
路径间距也会影响阻抗值，通常情况下，较大的间距会导致较低的阻抗，而较小的间距会导致较高的阻抗。
4.外部层结构：PCB通常有多层结构，而每一层都会对阻抗产生影响。
如果信号层旁边有地层，阻抗值会比较低。
如果信号层旁边有电源层，阻抗值会比较高。
因此，在设计PCB时需要考虑各层的堆栈结构，以及信号、地层和电源层之间的位置。
5. 通过孔：通过孔是PCB中用来连接不同层的信号的小孔。
通过孔的直径和间距也会影响阻抗值。
常见的通过孔类型有via和microvia。
通过孔的选择需要考虑阻抗和信号完整性。
6.封装类型和引脚：电路元件的封装类型和引脚布局也会对阻抗产生影响。
不同的引脚布局和封装类型会导致不同的阻抗值。
因此，在选择和布局元件时，需要考虑它们对阻抗的影响。
进行阻抗计算时，可以使用专门的计算工具来确定所需的路径宽度、路径间距和通过孔参数以满足所需的阻抗匹配。
此外，还可以使用3D电磁仿真软件对PCB布局进行模拟和优化，以确保阻抗的准确匹配和信号完整性。

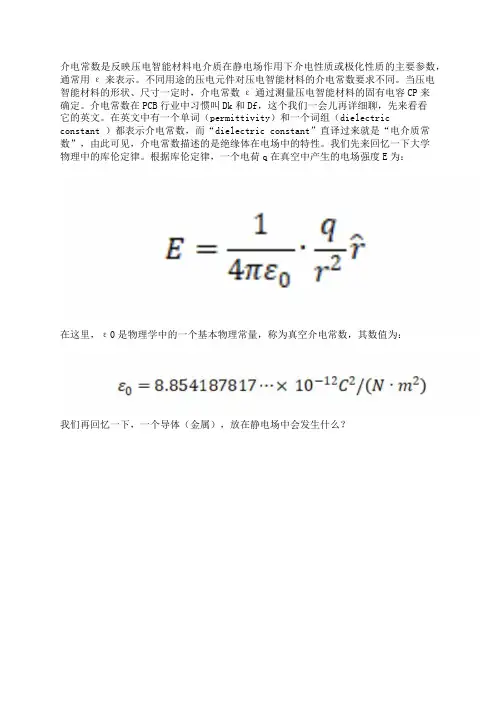

什么是介电常数_有懂的大神来给讲解一下吗_
介电常数是反映压电智能材料电介质在静电场作用下介电性质或极化性质的主要参数，通常用ε来表示。
不同用途的压电元件对压电智能材料的介电常数要求不同。
当压电智能材料的形状、尺寸一定时，介电常数ε通过测量压电智能材料的固有电容CP来确定。
介电常数在PCB行业中习惯叫Dk和Df，这个我们一会儿再详细聊，先来看看它的英文。
在英文中有一个单词（permittivity）和一个词组（dielectricconstant ）都表示介电常数，而“dielectric constant”直译过来就是“电介质常数”，由此可见，介电常数描述的是绝缘体在电场中的特性。
我们先来回忆一下大学物理中的库伦定律。
根据库伦定律，一个电荷q在真空中产生的电场强度E为：在这里，ε0是物理学中的一个基本物理常量，称为真空介电常数，其数值为：我们再回忆一下，一个导体（金属），放在静电场中会发生什么？由于金属中有大量的自由电荷（电子），会在外加电场 E_{0} 作用下移动，在金属表面形成感应电荷，而感应电荷产生的感应电场E与外加电场 E_{0} 大小相等，方向相反。
所以在金属内部感应电场与外加电场互相抵消，总场强为零，也就是说金属内部是不存在电场的。
把绝缘体（电介质材料）放在静电场中会发生什么呢？先说结论：跟金属一样的是，会在电介质表面出现感应电荷；不一样的是感应电荷产生的感应电场不足以完全抵消外加电场。
小伙伴们可能会奇怪？绝缘体中没有自由电荷，为啥也会感应出电荷？绝缘体的分子按是否有极性，可以分成两大类：无极分子和有极分子。
CH_{4} 是典型的无极分子，其特点是正电荷的几何中心与负电荷的几何中心重合，整体上没有电矩；而 H_{2}O 的正电荷与负电荷的几何中心不重合，整体上表现出一个电矩。
无极分子材料在没有外加电场时表面为电中性，但是在外加静电场时，分子中的正电荷和负电荷会向不同方向偏移，产生电矩，称为位移极化。
位移极化产生的电矩在内部互相抵消，而在材料的表面产生电荷。
pcb介电常数介电损耗
pcb介电常数介电损耗PCB介电常数和介电损耗是PCB电路板设计中两个非常重要的参数。
本文将对这两个参数进行详细的介绍，包括含义、计算方法以及对电路板性能的影响等方面。
什么是PCB介电常数？PCB介电常数也称为介电相对常数，它是指在电场作用下介质材料相对于真空的电容率。
简单来说，就是介质材料与空气的电容比，介电常数越大，则电容越大。
PCB介电常数的计算方法：PCB介电常数的计算方法与PCB材料有关。
在设计PCB时，通常需要考虑介质材料的介电常数。
较常用的PCB介质材料有FR4、CEM-3、CEM-1、PI等，它们的介电常数分别为4.4，4.0，4.5，3.4等。
PCB介电常数对电路板性能的影响：PCB介电常数对电路板性能有很大的影响。
一般来说，介电常数越大，则信号传输速度越慢，噪音干扰越少。
但是，介电常数也会影响电容的大小和信号的反射等问题。
因此，在设计PCB时，需要根据使用场合选择合适的材料以达到更好的电路性能。
什么是PCB介电损耗？PCB介电损耗是指在高频信号传输过程中介质材料产生的能量损失。
简单来说，就是高频信号在传播过程中会被介质耗散掉一部分能量而导致信号衰减。
PCB介电损耗的计算方法：PCB介电损耗的计算方法与PCB材料和频率有关。
通常来说，在高频信号传输中，介电损耗越小，则信号传输越远、干扰越少。
常用的PCB介质材料如FR4等介电损耗较小。
PCB介电损耗对电路板性能的影响：PCB介电损耗对电路板的性能影响很大。
介电损耗会导致信号传输距离减短，干扰增强，从而影响电路的工作稳定性和性能指标。
因此，在设计PCB时，介电损耗也是需要重点考虑的参数。
结语：PCB介电常数和介电损耗是PCB设计中两个非常重要的参数。
在进行PCB设计时，需要根据实际需要选择合适的材料，以达到更好的电路性能。
PCB DK介电常数介绍
• Targeted EM software companies: Ansoft (HFSS) CST Sonnet EM Works MicroWorks Eagleware Agilent (ADS, EM Pro) Microwave Office Spectra Genesys MSpice IE3D PulseEM Polar PedaSoft
sampledoesnotconformwelltothecircuitimageoftheresonator?arigidsubstratewillnotconformwelltotheresonatorcircuit?asoftptfewillconformwellandhaslessentrappedairpage?testmethodsworsecasescenarioformoreentrappedairisarigidsubstratewhichusesroughcopperro4350btmlaminatebestcasescenarioforleastamountofentrappedairisasoftsubstratewithsmoothcopperrtduroid?5880withrolledcopper14page?summaryofconcernsforstriplinetestanisotropy?ifthedkisthesameforallthreeaxesthematerialisconsideredisotropic?manylaminatesareanisotropic?dkinthezaxisthicknessaxisisdifferentthanthexyplaneofthematerial?typicallythestriplinetestwilldeterminethedkofthezaxisofthematerial?theresonatorcircuitexcitesefieldsinthezaxisofthematerial?howeverinthegapareaoftheresonatortherearestrongefields?thesefieldscanbealteredbythexyplanedkofthematerialinthegap?ifthematerialhasahighdegreeofanisotropytheoveralldkcanbealtered?mostlowdkmaterialshavelittleanisotropyandverylittleeffectontheoveralldk?middkmaterialsdk5or6havemoderateanisotropy?highdklaminatesgenerallyhavehigh
rf4基材资料[指南]
![rf4基材资料[指南]](https://img.taocdn.com/s3/m/625d025ae418964bcf84b9d528ea81c758f52e87.png)
、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，介电常数越大，延时也越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，ESR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的E SR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
PCB DK介电常数介绍
6
Page
• Publishing the Design Dk
• The major EM (ElectroMagnetic) software companies are being notified and given a package of information for the Design Dk of all of our products
“General Information of Dielectric Constants for Circuit Design using Rogers High Frequency Materials” – this paper has much more detail about the different test methods, circuit design and material interactions. Has much more Dk information from other test methods and Design Dk for different material thicknesses
10
Page
• Test Methods
• Clamped Stripline Resonator Test
• Laminate to be tested has the copper etched off • Laminate samples are clamped together with resonator card in between • The outside metal clamps act as the ground planes for the stripline
Top view of resonator card
PCB板材特性参数详解
PCB板材特性参数详解1.厚度：PCB板材的厚度是指板材的整体厚度，常用单位是毫米或者英寸。
选择PCB板材时，需要考虑电路的复杂性和所需的机械强度。
2.热导率：PCB板材的热导率是指导热的能力。
高热导率可以提高电路板对热量的散热能力，降低电子元件的温度。
常见的PCB板材热导率范围为0.1-4.0W/m·K。
3. 热膨胀系数：PCB板材的热膨胀系数是指材料在温度变化时线膨胀或收缩的程度。
选择合适的热膨胀系数可以减少因温度变化导致的电路板破裂和变形。
常见 PCB 板材热膨胀系数范围为8-30 ppm/℃。
4.环保级别：PCB板材通常需要符合环保标准，如RoHS、REACH等，以确保没有有害物质对环境和使用者造成危害。
5.介电常数和介质损耗：PCB板材的介电常数和介质损耗是指材料对电磁波传导的能力。
高介质常数可以提高信号速度，而低介质损耗可以减少信号的衰减。
常见的介电常数范围为3-4，介质损耗范围为0.001-0.026. 表面电阻率：PCB板材的表面电阻率是指材料表面的电阻大小。
合适的表面电阻率可以降低电路板的串扰和静电积累。
常见的表面电阻率范围为10^6-10^12 Ω/sq。
7.扩散常数：PCB板材的扩散常数是指材料中的杂质元素扩散的能力。
高扩散常数可能导致电子元件与杂质元素的互相干扰，降低电路的可靠性和性能。
8.耐电子束辐照能力：PCB板材的耐电子束辐照能力是指在辐照过程中材料的耐受能力。
这在核电站等特殊环境中应该特别注意。
9.耐化学腐蚀性能：PCB板材对于化学腐蚀的耐受能力是指材料在不同化学环境下的稳定性。
选择耐化学腐蚀性能好的材料可以提高电路板的寿命和可靠性。
10.机械强度和刚度：PCB板材的机械强度和刚度是指材料对压力和机械应力的耐受能力。
高机械强度和刚度可以减少电路板的变形，提高电路板的可靠性。
以上是一些常见的PCB板材的特性参数。
选择合适的PCB板材对于电路的性能和可靠性至关重要。
PCB阻抗计算参数说明
阻抗计算：1.介电常数E rE r（介电常数）就目前而言通常情况下选用的材料为F R-4，该种材料的E r 特性为随着加载频率的不同而变化，一般情况下E r的分水岭默认为1GH Z（高频）。
目前材料厂商能够承诺的指标<（1M H z)，根据我们实际加工的经验，在使用频率为1G H Z以下的其E r认为4．2左右。
—的使用频率其仍有下降的空间。
故设计时如有阻抗的要求则须考虑该产品的当时的使用频率。
我们在长期的加工和研发的过程中针对不同的厂商已经摸索出一定的规律和计算公式。
●（全部为1G H z状态下)●●2. 介质层厚度HH（介质层厚度）该因素对阻抗控制的影响最大故设计中如对阻抗的宽容度很小的话，则该部分的设计应力求准确，FR-4的H的组成是由各种半固化片组合而成的（包括内层芯板），一般情况下常用的半固化片为：●1080 厚度0.075MM、●7628 厚度0.175MM、●2116厚度 0.105MM。
3.线宽W对于W1、W2的说明：5.铜箔厚度外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ(1OZ约为35um或三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1 OZ左右。
内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。
表层铜箔：可以使用的表层铜箔材料厚度有三种：12um、18um和35um。
加工完成后的最终厚度大约是44um、50um和67um，大致相当于铜厚1 OZ、1.5 OZ、2 OZ。
注意：在用阻抗计算软件进行阻抗控制时，外层的铜厚没有0.5 OZ的值。
走线厚度T与该层的铜厚有对应关系，具体如下：铜厚(Base copper thk) COPPER THICKNESS(T)For inner layer For outer layerH OZ(Half 0.5 OZ) MIL MIL1 OZ2 OZ铜箔厚度（um）铜箔厚度（mil）铜箔厚度（OZ）18um0.5 OZ35um 1 OZOz 本来是重量的单位Oz(盎司ang si )=28.3 g(克)在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz,对应的单位如下0.13mm厚度的Core（铜箔的厚度35/35um）的厚度分布：层分布厚度（mm/mil）表层铜箔0.035mm/中间PP(FR4) 0.06mm/0.21mm厚度的Core（铜箔的厚度35/35um）的厚度分布：规格（原始厚度）有7628（0.185mm/），2116（0.105mm/），1080（0.075mm/3mil），3313（0.095mm/4mil ），实际压制完成后的厚度通常会比原始值小10-15um左右（即），7628（）6.厂家提供的PCB参数：不同的印制板厂，PCB的参数会有细微的差异，通过与上海嘉捷通电路板厂技术支持的沟通，得到该厂的一些参数数据：（1）表层铜箔：可以使用的表层铜箔材料厚度有三种：12um、18um和35um。
pcb基材的介电系数 -回复
pcb基材的介电系数-回复什么是PCB基材？PCB基材（Printed Circuit Board Substrate）是制造印刷电路板的材料之一。
它是在导电层上构建电子组件并连接它们的绝缘材料，同时也起到物理支撑电路结构的作用。
PCB基材的性能如何能够直接影响到整个电路板的性能。
什么是介电系数？介电系数是材料的一种物理特性，它衡量了材料在电场作用下的绝缘能力。
它表示了电场中储存电磁能的能力，介电系数越高，材料的绝缘能力就越好。
PCB基材的介电系数有何作用？介电系数对PCB的性能和应用非常重要。
高介电常数的基材使得电路板能够更好地处理高频信号，较低的介电常数则更适合处理低频信号。
基材的介电常数还影响电路板的电容性能。
电容器在电路中起到储存和释放电能的作用。
高介电常数的基材可以提供更高的静电容量，并且减少噪声和干扰。
对于高频电路而言，低介电常数的基材能够减少信号传输时的能量损耗。
另外，介电系数还与PCB的信号速度有关。
在高速电路中，信号传输速度非常重要，因为它会直接影响电路的延时和传输能力。
较低的介电系数可以提高信号的穿透能力和速度。
常见的PCB基材介电系数常用的PCB基材有多种类型，每种类型的介电系数都不同。
以下是几种常见的PCB基材：1. FR-4：FR-4是一种玻璃纤维增强的环氧树脂基材，它具有较低的介电系数（通常在4-5之间）。
它是制造常规电路板的首选基材，因为它价格便宜，可靠性高，并且适用于广泛的应用。
2. 高频基材：对于高频电路，需要使用具有更低介电常数和损耗因子的基材。
常见的高频基材包括PTFE（聚四氟乙烯）和RF风扇。
3. 陶瓷基板：陶瓷基板一般用于高功率、高温和高频电路。
它们具有非常低的介电常数和损耗因子，因此非常适合于高频和高速应用。
选择合适的基材选择合适的基材对于PCB设计和制造至关重要。
根据电路板的应用需求，设计师需要考虑电路板的频率、速度、散热性、可靠性和成本等因素。
对于大多数常规应用，FR-4是最合适的基材选择。
覆铜板介电常数
覆铜板介电常数
覆铜板是一种常用的电子元器件基板材料，它是由铜箔覆盖在一种绝缘材料（通常是玻璃 纤维增强环氧树脂）上而成。覆铜板的介电常数是指其绝缘材料的相对介电常数。
覆铜板的介电常数通常在2.5到4.5之间，具体数值取决于绝缘材料的种类和配方。一般来 说，常用的覆铜板介电常数大约在3.5左右。
介电常数是一个材料的电介质性能指标，它反映了材料在电场作用下的电容性质。介电常 数越大，材料的电容性能越好，但同时也意味着材料对电磁波的传播速度较慢。
覆铜板介电常数
在电路设计和信号传输中，覆电常数可以减少信号传输的延迟和失真，提高电路的工作频率和信号传输速度。因此，在 高频率和高速电路设计中，常会选择介电常数较低的覆铜板材料。
需要注意的是，覆铜板的介电常数也可能受到温度、湿度和频率等因素的影响，因此在具 体应用中，需要根据实际情况选择合适的覆铜板材料和参数。
PCB介电常数地的知识
1、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-7 0度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M 左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，E SR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的ESR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
PCB板材介电常数测量方法及其应用
PCB板材介电常数测量方法及其应用介电常数是PCB阻抗设计中不可或缺的因子，指相对于真空增强材料储能容量的能力，属于材料本身所固有的电气特性。
随着线路板向高频高速发展，对控制传输线阻抗的精度要求越来越高，而板材商提供介电常数值一般采用谐振腔法测得，且介电常数受到频率影响，在不同频率下存在差异，设计中如何取值才能提高阻抗的精度。
提供一种准确并与使用设计模型匹配的介电常数值至关重要，同时如何测量及选取介电常数需引起板材商和PCB生产厂商重视。
文章通过实验考察谐振腔法、传输线法（S3）、反推法对测量Megtron6板材Dk值的差异，分析其对阻抗精度的影响，对比三种方法的优势和局限性，通过统计与推算，给出不同规格材料的Dk修正值，为后续相关研究提供理论依据。
1什么是介电常数介质在外加电场时会产生感应电荷而削弱电场，原外加电场（真空中）与介质中电场的比值即为相对介电常数（permittivity）介电常数指相对介电常数与真空中绝对介电常数乘积。
介电性能是指在电场作用下，表现出对静电能的储蓄和损耗的性质，通常用介电常数（Dk)和介质损耗（损耗因子Df或损耗正切角tanδ）来表示。
2复介电常数及其意义3PCB介电常数测试技术简介平行板法（电容法)全板共振法带状线谐振腔法共振频率与品质因子计算方法谐振腔微扰法（包括圆柱腔体和柱形腔体）S3法（Stripline S-parameter Sweep Test Method）反推法4PCB测量技术的应用谐振腔的应用在1GHz～10GHz测量Megtron6材料的1035（RC73%）、1078（RC64%）、3313（RC54%）、2116（RC54%）pp片的介电常数及10GHz下不同含胶量pp的Dk如下：S3法反推法几种方法测试结果对比。
PCB板材特性参数详解
PCB板材特性参数详解PCB板材是电子产品中常用的基础材料，它是印刷电路板的主体，承载着电子元器件并传导电流。
PCB板材的特性参数对于电路的稳定性、可靠性以及电子产品的性能都有着重要的影响。
下面将对PCB板材的特性参数进行详解。
1.热膨胀系数（CTE）：热膨胀系数是指材料在温度变化时的膨胀程度。
PCB板材的热膨胀系数对于组装过程中的温度变化和冷却过程中的压力有着重要的影响。
当不同材料的热膨胀系数不一致时，温度变化会导致PCB板材产生应力，从而引起可靠性问题和性能下降。
2.玻璃转化温度（Tg）：玻璃转化温度是指材料由玻璃态转变为橡胶态的温度。
PCB板材在高温环境中，高Tg值能够提高材料的稳定性和耐热性。
因此，在高温应用中需要选用具备较高Tg值的PCB板材。
3. 介电常数（Dielectric Constant）和介电损耗（Dielectric Loss）：介电常数是指材料对电场响应的能力，介电常数越低表示材料对电场的影响越小。
介电损耗是指材料在电场中能量的损耗程度。
PCB板材的介电常数和介电损耗对于高频电路的信号传输速度和信噪比有着重要的影响。
4.耐温性：耐温性是指PCB板材在高温环境下的稳定性和性能。
具备良好耐温性的PCB板材可以在高温环境下保持原有的电性能，避免产生失效和性能退化。
5.燃烧性：燃烧性是指PCB板材在高温条件下的燃烧特性。
PCB板材通常需要符合燃烧性要求，以确保在意外火灾等情况下，材料不会产生过多的有毒气体和烟雾，从而保障人员的安全。
6.导热性：导热性是指材料传导热量的能力。
PCB板材的导热性对于高功率电子元器件的散热非常重要。
高导热性的PCB板材可以有效地将热量从电子元器件传递到散热器上，避免元器件过热而导致性能损失和可靠性问题。
7.机械性能：PCB板材的机械性能包括抗弯曲性、抗拉伸性、抗压性等。
优秀的机械性能可以确保PCB板材在组装和使用过程中的稳定性和可靠性。
综上所述，PCB板材的特性参数对于电子产品的性能和可靠性有着重要的影响。
PCB板材特性参数详解
PCB板材特性参数详解PCB（Printed Circuit Board）是电子产品的基础组成部分之一，它上面集成了电子元器件，并承载着电路的功能和结构。
PCB板材是PCB的重要组成部分，其特性参数直接影响着PCB的性能和稳定性。
下面以常用的FR-4为例，对PCB板材的特性参数进行详解。
1. 厚度（Thickness）：PCB板材的厚度决定了整个PCB的机械强度和稳定性。
一般情况下，PCB板材的厚度为0.6mm、0.8mm、1.0mm、1.2mm、1.6mm等。
选用合适的厚度是根据实际应用需求来决定的，如果需要承受较大的机械压力，则需要选择较厚的板材。
2. 热膨胀系数（Coefficient of Thermal Expansion，CTE）：PCB板材在受热或冷却时会发生微小的尺寸扩张和收缩，这就需要考虑PCB板材的热膨胀系数。
热膨胀系数越小，PCB在温度变化时的稳定性越高。
一般来说，FR-4的热膨胀系数约为13-18ppm/℃。
3. 环境温度（Operating Temperature Range）：PCB在正常运行时所能承受的最低和最高环境温度范围。
选择合适的环境温度范围能够确保PCB的性能和稳定性，以及其适应各类工作环境的能力。
4. 介电常数（Dielectric Constant）：是指材料在电场中相对于真空时的比介电常数的值。
它与材料对电场的响应能力有关，同时也决定了PCB板材的电气性能，如信号传输速度、信号干扰等。
一般来说，FR-4的介电常数约为4.45. 介质损耗（Dissipation Factor）：介质损耗描述了PCB材料在电场中吸收和释放能量的能力。
该参数越小，表示材料对电场的响应越好，传输信号的损耗也越小。
FR-4的介质损耗一般在0.015以下。
6. 破裂强度（Tensile Strength）：PCB板材的破裂强度是指在进行弯曲或拉伸等力作用下，PCB板材抵抗破裂的能力。
pcb 介电常数
pcb 介电常数
PCB介电常数是指PCB板上介质的电容系数，即在PCB 板上存在的介质（常用的介质有空气、RCC、FR4和其他树脂等）两个平行面之间的电容。
它对PCB板的信号传输性能起着重要作用，因此它也被称为“PCB电容”。
PCB介电常数主要体现在两个方面：首先，PCB介电常数反映了PCB板上介质的电容特性，它决定了PCB板上介质的电容大小；其次，PCB介电常数反映了PCB板上介质的介电常数，它决定了PCB板上介质的介电特性。
PCB介电常数是由介质结构、厚度、材料等多种因素影响而产生的，一般情况下，PCB板上介质的介电常数越大，其介电特性越好。
制造PCB板时，要根据不同的应用场景来选择合适的介质介电常数，以便满足电子设备的工作要求。
介质介电常数的影响主要体现在以下几个方面：
首先，PCB介电常数直接影响了PCB板上的电容大小。
电容大小的变化会影响PCB板上的信号传输性能，因此要求在选择介质时，介质介电常数要选择恰当。
其次，PCB介电常数会影响PCB板上的信号传播速度。
由于介质介电常数越大，介质中的可放电电容越大，
电路中的信号就会更快地传播，从而提高PCB板上信号传输速度。
此外，PCB介电常数也会影响PCB板上的阻抗特性，因为PCB板上的介质介电常数会影响PCB板上电容的形成，从而影响PCB板上的阻抗特性。
最后，PCB介电常数也会影响PCB板上的噪声特性，如果PCB板上的介质介电常数过大，就会导致PCB板上的电容太大，从而使PCB板上出现过多的噪声，影响电子设备的工作性能。
因此，PCB介电常数对PCB板的信号传输性能有着重要的影响，要求在制造PCB板时，要选择合适的介质介电常数，以便满足电子设备的工作要求。
pcb基板介电常数
pcb基板介电常数PCB（Printed Circuit Board）基板是一种支撑和连接电子器件的关键组成部分。
其主要材料是玻璃纤维增强环氧树脂（FR-4），它具有较好的绝缘性能。
在设计和制造过程中，了解PCB基板的介电常数对保证电路的性能和可靠性至关重要。
介电常数是材料中电场强度与电场中电荷密度比例的物理量，它决定了电磁波在材料中的传输速度和电容性能。
对于PCB基板材料而言，其介电常数主要取决于玻璃纤维、树脂和填充材料的性质。
1. 玻璃纤维：玻璃纤维在PCB基板中起到增强材料的作用。
它的介电常数通常在4.0左右。
玻璃纤维具有良好的耐热性和机械强度，并且能够有效地降低介质的损耗。
同时，玻璃纤维的含量和排列方式也会影响PCB基板的介电常数。
2. 树脂：PCB中常用的树脂主要是环氧树脂，其介电常数一般在4.0左右。
环氧树脂具有较好的绝缘性能、耐热性和耐化学性，可以有效地保护电路。
此外，树脂中可能含有影响介电常数的填充材料，如氧化锆和硅微粒等。
3. 填充材料：填充材料的引入可以改变PCB基板的介电常数。
例如，填充聚苯乙烯（PS）微球可以降低介电常数，提高PCB的高频性能。
填充物的形态、含量和尺寸对介电常数的影响较大。
4. 频率和温度：介电常数是频率和温度的函数，随着频率的增加，材料的极化和电导效应变得更明显，导致介电常数发生变化。
温度的变化也会导致材料分子的运动和排列的变化，进而影响介电常数。
除了这些主要因素外，PCB基板的介电常数还受到制造工艺、表面处理和尺寸等因素的影响。
例如，基板上电路铜箔的厚度和布线的宽度也会对介电常数产生一定影响。
正确估计和控制PCB基板的介电常数对于设计和制造高性能电路至关重要。
它直接影响信号传输速度、阻抗匹配、信号完整性和电磁兼容性等关键参数。
因此，在PCB设计过程中，需要根据具体的应用需求选择适当的基板材料和结构，以确保电路的性能和可靠性。
线路板相对介电常数和有效介电常数 天线长度
线路板相对介电常数和有效介电常数天线长度
线路板的相对介电常数是指相对于真空的介电常数，用来衡量线路板中电磁波传播的速度。
常见的线路板相对介电常数范围大约在2到10之间。
有效介电常数是指考虑了线路板中金属导体的存在，以及金属导体与线路板间的耦合效应而得到的介电常数。
它比相对介电常数要小，一般范围在1到10之间。
天线长度是指天线在传输电磁波时的物理长度。
天线的长度会影响天线的频率响应和辐射特性。
通常使用的天线长度有1/4波长、1/2波长和全波长等。
PCB介电常数常识
1、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M 左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，E SR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的ESR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
覆铜板介电常数
覆铜板介电常数
覆铜板介电常数是指覆铜板在电场作用下的介电性能。
覆铜板是一种常用的电路板材料，它由一层铜箔覆盖在基材上而成。
在电路设计中，覆铜板的介电常数是一个重要的参数，它决定了电路板在电场下的响应特性。
覆铜板的介电常数主要受到两个因素的影响：基材的介电常数和铜箔的导电性。
基材的介电常数越大，覆铜板的介电常数也会相应增大。
而铜箔的导电性越好，覆铜板的介电常数会相应减小。
因此，在实际应用中，我们可以通过选择不同的基材和铜箔来调节覆铜板的介电常数，以满足电路设计的要求。
覆铜板的介电常数对于电路的信号传输和电磁兼容性都有重要影响。
在信号传输中，覆铜板的介电常数决定了信号在电路板上的传播速度和衰减程度。
较高的介电常数会导致信号传播速度变慢，从而影响电路的工作频率和传输效率。
而较低的介电常数则可以提高信号的传播速度和衰减程度。
在电磁兼容性方面，覆铜板的介电常数决定了电路板对于外部电磁干扰的抵抗能力。
较高的介电常数可以提高电路板的屏蔽效果，减少外部电磁干扰对电路的影响。
而较低的介电常数则会导致电磁干扰更容易进入电路板内部，影响电路的稳定性和可靠性。
覆铜板的介电常数是影响电路性能的重要因素之一。
在电路设计中，
我们需要根据具体的需求选择合适的覆铜板材料，以确保电路的信号传输和电磁兼容性达到最佳效果。
通过合理选择基材和铜箔，调节覆铜板的介电常数，可以满足不同电路设计的要求，提高电路的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M 左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，E SR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的ESR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
低于24M的频段和高于200M的频段上，阻抗会增加，而在24M与200M频段内，阻抗会降低。
所以也要综合考虑板子开关噪声的频带。
国外的一些设计有的板子在大小电容并联的时候在小电容(680pF)上串几欧的电阻，很可能是出于这种考虑。
(从上面的参数看，1nF的电容Q值是100nF电容Q值的10倍。
由于手头没有来自厂商的具体等效串感和ESR的值，所以上面例子的参数是根据以往看到的资料推测的。
但是偏差应该不会太大。
以往多处看到的资料都是1nF和100nF的瓷片电容的谐振频率分别为100M和10M，考虑贴片电容的L要小得多，而又没有找到可靠的值，为讲着方便就按0.5nH计算。
如果大家有具体可靠的值的话，还希望能发上来^_^)
介电常数（Dk, ε，Er）决定了电信号在该介质中传播的速度。
电信号传播的速度与介电常数平方根成反比。
介电常数越低，信号传送速度越快。
我们作个形象的比喻，就好想你在海滩上跑步，水深淹没了你的脚踝，水的粘度就是介电常数，水越粘，代表介电常数越高，你跑的也越慢。
介电常数并不是非常容易测量或定义，它不仅与介质的本身特性有关，还与测试方法，测试频率，测试前以及测试中的材料状态有关。
介电常数也会随温度的变化而变化,有些特别的材料在开发中就考虑到温度的因素.湿度也是影响介电常数的一个重要因素,因为水的介电常数是70,很少的水分,会引起显著的变化.
以下是一些典型材料的介电常数(在1Mhz下)：
可以看出，对于高速、高频应用而言，最理想的材料是由铜箔包裹的空气介质，厚度允差在＋/－0.00001"。
作为材料开发，大家都在朝这个方向努力,如Arlon 专利开发的Foamclad非常适合基站天线的应用。
但不是所有的设计都是介电常数越小越好,它往往根据一些实际的设计而定,一些要求体积很小的线路,常常需要高介电常数的材料,如Arlon的AR1000 用在小型化线路设计.有些设计如功放,常用介电常数2.55(如Arlon Diclad527, AD255等),或者介电常数3.5(如AD350,25N/FR等).也有采用4.5介电常数的,(如AD450)主要从FR-4设计改为高频应用,而希望沿用以前设计.
介电常数除了直接影响信号的传输速度以外,还在很大程度上决定特性阻抗,在不同的部分使得特性阻抗匹配在微波通信里尤为重要.如果出现阻抗不匹配的现象,阻抗不匹配也称为VSWR (驻波比).
MAX2242:印刷电路板材料应选用FR4或G-10。
这类材料对大多数工作频率在3GHz以下的低成本无线应用都是很好的选择。
MAX2242评估板使用的是4层FR4，其介电常数为4.5，绝缘层厚度6 mil、1oz覆铜。
在设计像MAX2242这样在2.45GHz下输出阻抗只有大约(8 + j5)的低阻电路时，0.5nH电感就可以产生8的感抗，8的感抗相当于介电常数为4.5、厚度为6mil的FR4印刷电路板上60mil x 10mil的微带线产生的阻抗。
谐振频率计算：f=1/(2*3.14159*SQRT(L*C))。
