晶闸管的检测
晶闸管的实用知识与故障检测
A
1
T G G T
2
A
K
单向晶闸管
(阴极受控)
K
可关断晶闸管
双向晶闸管
晶闸管的型号命名规则
国产晶闸管的型号命名主要由4部分组成：第一部分是主称，用字母K表示； 第二部分是晶闸管的类别，用字母表示；第三部分是晶闸管的额定通态电流值， 用数字表示；第四部分是重复峰值电压级数，用数字表示。
Байду номын сангаас
晶闸管的主要性能参数
晶闸管的类型
晶闸管的种类比较多，应用相对广泛，一般有5种不同的分类方式：关断、 导通、控制方式，引脚、极性，封装形式，电流容量，关断速度。如表所示为晶 闸管按照以上5种分类方式的简要分类情况。
分类方式 关断、导 通、控制方 式 引脚、极 性 名称 晶闸管分为可关断晶闸管、 BTG晶闸管、逆导晶闸管、温控 晶闸管、单向晶闸管、双向晶闸 管、光控晶闸管 二极晶闸管、三极晶闸管和 四极晶闸管 金属封装晶闸管、塑封晶闸 管和陶瓷封装晶闸管 封装形式 封装晶闸管又分为螺栓形、平板形、圆壳形， 塑封晶闸管又分为带散热片型和不带散热片型 注
A
P N P N K G
晶闸管的结构特征
2、双向晶闸管
双向可控硅具有两个方向轮流导通、关断的特性。双向可控硅实质上是两个 反向并联的单向可控硅，是由5层NPNPN半导体形成4个PN结构成、有三个电极 的半导体器件，把与控制极相近的叫做第一电极A1，另一个叫做第二电极A2。 双向可控硅承受电压上升率的能力较低。主要用于交流控制电路，如温度控制、 灯光控制、防爆交流开关以及直流电机调速和换向等电路。 单向可控硅和双向可控硅，都是三个电极。单向可控硅有阴极（K）、阳极 （A）、控制极（G）。双向可控硅等效于两只单项可控硅反向并联而成。即其 中一只单向硅阳极与另一只阴极相边连，其引出端称 T1极，其中一只单向硅阴极 与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。
几种常见的晶闸管损坏原因的判别方法
几种常见的晶闸管损坏原因的判别方法晶闸管作为一种重要的半导体器件，在电力电子和电力控制中有广泛的应用。
然而，由于工作环境的恶劣和过电流、过压、过温等因素的影响，晶闸管很容易出现损坏。
为了及时准确地判断晶闸管的损坏原因，下面将介绍几种常见的晶闸管损坏原因的判别方法。
首先，晶闸管的损坏可以分为短路损坏和开路损坏。
短路损坏指的是晶闸管在工作时出现导通状态，无法关闭的情况，通常会引起过热现象。
开路损坏则是指当晶闸管工作时发生断电，无法导通的情况。
一、短路损坏的判别方法：1.观察晶闸管是否存在明显的外部损坏，如外部熔丝开断、烧焦、开裂等情况。
2.检查晶闸管的各个引脚是否存在短路现象，可以通过万用表等测试工具进行测试。
3.使用红外热像仪检测晶闸管的温度分布，如果部分温度异常高，则很可能是该部分短路导致的。
4.检查相应的电路电压是否超过晶闸管的额定工作电压，过高的电压容易导致晶闸管的击穿和短路。
二、开路损坏的判别方法：1.检查晶闸管的各个引脚是否存在断路现象，可以使用万用表等测试工具进行测试。
2.通过激励信号观察晶闸管的导通情况，如果无法导通则可能存在开路现象。
可以使用示波器等测试工具进行观察。
3.检查晶闸管的外壳是否变黑、熔化、变形等，这些现象可能是晶闸管在过流、过压等情况下发生瞬态过热导致的。
4.检查晶闸管工作的电路，检查是否存在开路的原因，如电源供电异常、外部保护电路故障等。
除了以上方法1.通过V-I特性曲线测试，观察晶闸管的正常工作点是否发生偏移。
如果工作点偏移较大，说明晶闸管可能存在故障。
2.使用暂态过电压测试仪测试晶闸管的过电压容限，判断是否发生击穿或过压故障。
3.使用电热继电器测试晶闸管的过电流容限，判断是否发生过流故障。
晶闸管的检测方法
晶闸管的检测方法晶闸管是一种半导体器件，广泛应用于电力电子领域。
其正常工作状态对电力设备的性能和安全有着重要的影响。
晶闸管的检测工作也显得格外重要。
本文介绍了10种晶闸管的检测方法，并对每种方法进行了详细的描述。
1. 电参量测试法电参量测试法是晶闸管检测中最常用的方法之一。
该方法通过测试晶闸管在不同电压、电流下的电参量来评估晶闸管的性能情况。
典型的电参数测试包括正常导通电压、正常关断电流、反向电压、反向漏电流和门极触发电流。
正常导通电压和关断电流是晶闸管选择时最为关注的参量，它们直接影响到晶闸管的使用条件和应用场合。
反向漏电流和反向电压则关系到晶闸管的安全性能。
门极触发电流则是衡量晶闸管灵敏度的指标。
2. 静态伏安特性测试法静态伏安特性测试法是晶闸管测试中比较重要的一种方法。
该方法以电流、电压为测试对象，通过绘制伏安特性曲线来描述晶闸管的电性能。
伏安特性曲线可以显示出晶闸管在正向和反向偏置下的电压和电流关系，以及晶闸管的导通和关断特性。
通过对伏安特性曲线进行分析，可以评估晶闸管的起始触发电流、电压爬升斜率、保持电流和闸流等参数，从而判断晶闸管是否符合要求。
3. 双脉冲测试法双脉冲测试法是一种用于晶闸管动态特性测试的方法。
该方法通过给晶闸管施加两个短脉冲，以测试晶闸管的导通和关断特性。
测试时，需要使用一个高速存储示波器来记录晶闸管的电压和电流波形，然后对波形进行分析以得出晶闸管的各项参数。
双脉冲测试法可用于评估晶闸管的导通特性、关断特性、反向漏电流等参数。
4. 瞬态响应测试法瞬态响应测试法是一种用于测量晶闸管响应时间和响应速度的方法。
该方法可以测量导通时间、关断时间、反向恢复时间和反向恢复电压等参数。
测量时需要施加一定的电压和电流脉冲，以刺激晶闸管的响应，然后使用高精度的示波器记录波形，最后通过分析波形得出所需参数。
瞬态响应测试法可用于评估晶闸管的开关速度和压降等参数。
5. 电容电压测试法电容电压测试法是一种用于测量晶闸管反向电容和反向电压的方法。

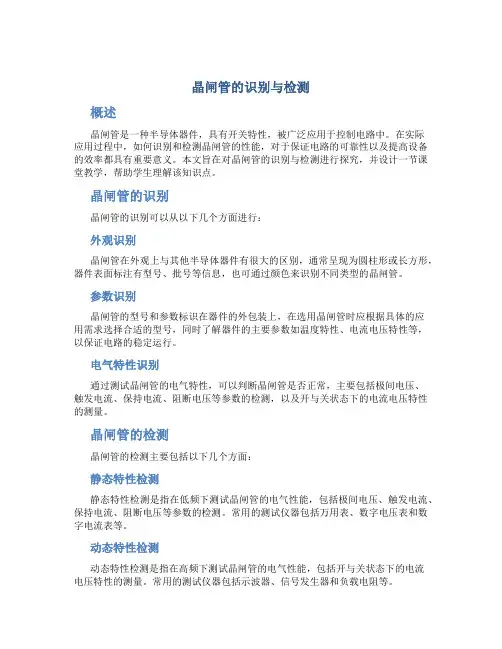

《晶闸管的识别与检测》课堂教学设计之己见
晶闸管的识别与检测概述晶闸管是一种半导体器件，具有开关特性，被广泛应用于控制电路中。
在实际应用过程中，如何识别和检测晶闸管的性能，对于保证电路的可靠性以及提高设备的效率都具有重要意义。
本文旨在对晶闸管的识别与检测进行探究，并设计一节课堂教学，帮助学生理解该知识点。
晶闸管的识别晶闸管的识别可以从以下几个方面进行：外观识别晶闸管在外观上与其他半导体器件有很大的区别，通常呈现为圆柱形或长方形，器件表面标注有型号、批号等信息，也可通过颜色来识别不同类型的晶闸管。
参数识别晶闸管的型号和参数标识在器件的外包装上，在选用晶闸管时应根据具体的应用需求选择合适的型号，同时了解器件的主要参数如温度特性、电流电压特性等，以保证电路的稳定运行。
电气特性识别通过测试晶闸管的电气特性，可以判断晶闸管是否正常，主要包括极间电压、触发电流、保持电流、阻断电压等参数的检测，以及开与关状态下的电流电压特性的测量。
晶闸管的检测晶闸管的检测主要包括以下几个方面：静态特性检测静态特性检测是指在低频下测试晶闸管的电气性能，包括极间电压、触发电流、保持电流、阻断电压等参数的检测。
常用的测试仪器包括万用表、数字电压表和数字电流表等。
动态特性检测动态特性检测是指在高频下测试晶闸管的电气性能，包括开与关状态下的电流电压特性的测量。
常用的测试仪器包括示波器、信号发生器和负载电阻等。
温度特性检测晶闸管的温度特性对于电路的可靠性具有重要影响，需要进行温度特性测试。
常用的测试仪器包括恒温槽、温度计等。
可靠性检测晶闸管在长期使用过程中，会受到环境温度等因素的影响，需要进行可靠性测试。
常用的测试方法包括温度循环测试、湿度热循环测试等。
课堂教学设计本节课堂将以晶闸管的识别和检测为主线，分为以下三个部分：Part 1: 知识点介绍通过教师讲解和PPT展示，介绍晶闸管的基本知识，包括晶闸管的组成、工作原理、特点、分类等内容，并带领学生观察晶闸管的外观，了解如何识别不同型号的晶闸管。
晶闸管的检测
不同晶闸管的检测方式介绍（一）单向晶闸管的检测1．判别各电极根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。
因此，通过用万用表R×100A或R×1k档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。
具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。
若测量结果有一次阻值为几千欧姆（kΩ），而另一次阻值为几百欧姆（Ω），则可判定黑表笔接的是门极G。
在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其它电极，直到找出三个电极为止。
也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A 和阴极K，而另一脚即为门极G。
普通晶闸管也可以根据其封装形式来判断出各电极。
例如：螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。
平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。
金属壳封装（TO–3）的普通晶闸管，其外壳为阳极A。
塑封（TO–220）的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。
图8-15为几种普通晶闸管的引脚排列。
2．判断其好坏用万用表R×1k档测量普通晶体管阳极A与阴极K之间的正、反向电阻，正常时均应为无穷大（∞）若测得A、K之间的正、反向电阻值为零或阻值较小，则说明晶闸管内部击穿短路或漏电。
测量门极G与阴极K之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值（实际测量结果较普通二极管的正、反向电阻值小一些），即正向电阻值较小（小于2 kΩ），反向电阻值较大（大于80 kΩ）。
若两次测量的电阻值均很大或均很小，则说明该晶闸管G、K极之间开路或短路。
若正、反电阻值均相等或接近，则说明该晶闸管已失效，其G、K极间PN结已失去单向导电作用。
晶闸管调光电路检测与常见故障维修
操作2 晶闸管调光电路常见故障维修
晶闸管调光电路常见故障维修，如表3-6所示。
单电击子输 产入 您品的设封计面与副制标作题
单电击子输 产入 您品的设封计面与副制标作题
任务四 晶闸管调光电路检测与常见故障维修
操作1 正常工作，检测是关键。 检测过程如下。
1）电路接上灯，通电。 2）将万用表置于交流250V挡，红、黑表笔接灯两端，由大到 小地逐渐缓慢调整RP阻值，万用表指针指示电压应由小变大，此 时灯由暗变亮；反之，灯应由亮变暗。 3）电路输出功率的大小与晶闸管额定平均电流大小有关。如 果选用平均电流为3A、6A等大容量的双向晶闸管器件，则负载上 获得的功率可以增大到300W。 结论：满足上述1）、2）两点，说明晶闸管调光电路制作成功。
场效应管、晶闸管和单结晶体管的识别与检测
6.1 场效应管的识别与检测 场效应管是场效应晶体管的简称，具有输入电阻高、 噪声小、功耗低、安全工作区域宽、受温度影响小 等优点，特别适用于要求高灵敏度和低噪声的电路。 场效应管和三极管都能实现信号的控制和放大，但 由于它们的结构和工作原理截然不同，所以二者的 差别很大。三极管是一种电流控制元件，而场效应 管是一种电压控制器件。 场效应管（FET）是一种电压控制型半导体器件 （通过改变栅极和源极之间电压来控制其漏极电 流），在电路中主要起信号放大、阻抗变换等作用； 晶体闸流管简称晶闸管（可控硅），是可控整流半 导体器件，主要用于交直流无触点开关、调光、调 速、过压保护等电路中；单结晶体管因只有一个PN 结，但它与二极管的特性却不相同，多用于触发电 路、振荡电路及双稳态等电路中。
（2）单向晶闸管触发能力的判断
1 .对1A～10A的晶闸管，可用万用表的R×1档，红表笔接A极，黑表笔 接K极，表针不动；然后使红表笔周与A极相接的情况下，同时与控制极 G接触。此时可从万用表的指针上看到晶闸管的A-K之间的电阻值明显变 小，指针停在几欧到十几欧处，晶闸管因触发处于导通状态。给G极一 个触发电压后离开，仍保持红表笔接A极，黑表笔接K极，若晶闸管处于 导通状态不变，则表明晶闸管是好的；否则，晶闸管可能是损坏的。
6.1.2 场效应管的命名法 国产场效应管的型号命名方法有两种：第一种是与 普通三极管相同，第一部分用数字3表示主称；第 二部分用字母表示材料：D是P型硅N沟道，C是N 型硅P沟道；第三部分用字母表示管子种类：字母J 代表结型场效应管，O代表绝缘栅场效应管；第四 部分用数字表示序号。 例如，3DJ6D表示结型N沟道场效应三极管， 3DO6C表示绝缘栅型N沟道场效应三极管。 第二种命名方法采用字母“CS”+“XX﹟”的形式，其 中“CS”代表场效应管，“XX”以字代表型号的序号， “﹟”用字母代表同一型号中的不同规格，如CS16A、 CS55G等。
单向晶闸管的检测方法
1111
单向晶闸管是一种半导体器件，也被称为可控硅，它可以用于控制电流的导通和截止。
以下是单向晶闸管的常见检测方法：
1. 外观检查：首先，检查单向晶闸管的外观是否有明显的损坏或烧焦的痕迹。
检查引脚是否有松动或脱落的情况。
2. 万用表测量：使用万用表可以对单向晶闸管进行基本的电气测量。
将万用表调至电阻档，测量晶闸管的阳极和阴极之间的电阻值。
正常情况下，正向电阻值较小，反向电阻值较大。
如果电阻值异常或无穷大，则可能表明晶闸管损坏。
3. 触发测试：为了进一步确认单向晶闸管的功能是否正常，可以进行触发测试。
将晶闸管的阳极连接到电源正极，阴极连接到电源负极，然后将触发极通过一个电阻连接到正极。
在正常情况下，当触发极上施加一个正向电压时，晶闸管应该导通，电流可以通过；当触发极上的电压消失时，晶闸管应该截止，电流停止通过。
可以使用示波器观察触发极和阳极之间的电压波形来确认触发信号是否正常。
4. 负载测试：最后，可以将单向晶闸管连接到一个适当的负载上，如电阻或灯泡，进行负载测试。
在正常情况下，当晶闸管导通时，负载应该正常工作；当晶闸管截止时，负载应该停止工作。
需要注意的是，在进行检测时，要确保遵循安全操作规程，并使用适当的测试仪器和工具。
如果对单向晶闸管的检测结果存在疑问或不确定，建议咨询专业的电子工程师或技术人员进行进一步的分析和诊断。
万用表针对晶闸管的检测
万用表针对晶闸管的检测晶闸管是晶体闸流管（Thyristor）的简称，由于它是一种大功率开关型半导体器件，故又称为可控硅。
晶闸管是一种大功率半导体器件，它的出现使半导体元件由弱电领域扩展到强电领域。
最常用的晶闸管又分为单向晶闸管和双向晶闸管。
单向晶闸管又名可控硅整流器、晶体闸流管（Silicon Controlled Rectif ier，SCR），它是一种由PNPN四层半导体材料构成的三端半导体器件，三个引出电极的名称分别为阳极A、阴极K和门极G（又称栅极）。
单向晶闸管的阳极与阴极之间具有单向导电的性能，其内部电路可以等效为由一只PNP三极管和一只NPN三极管组成的组合管，如图1所示。
图1 单向晶闸管内部电路结构单向晶闸管的内部等效电路如图2所示。
图2 单向晶闸管的内部等效电路双向晶闸管（Triode AC Switch，TRIAC）是在单向晶闸管的基础上研制的一种新型半导体器件，它是由NPNPN五层半导体材料构成的三端半导体器件，其三个电极分别为主电极T1、主电极T2和门极G。
双向晶闸管的阳极与阴极之间具有双向导电的性能，其内部电路可以等效为两只普通晶闸管反相并联组成的组合管，双向晶闸管的内部等效电路如图3所示。
图3 双向晶闸管的内部等效电路1、用指针式万用表检测晶闸管先用R ×1或R ×10挡任测两个极之间的电阻值，若正、反向测指针均不动，可能是A、K极或G、A极（对单向晶闸管）也可能是T2、T1极或T2、G极（对双向晶闸管）。
若其中有一次测量指示数值为几十至几百欧，则为单向晶闸管。
且红表笔所接为阴极K，黑表笔接的为门极G，剩下即为阳极A。
若正、反向测指示的数值均为几十至几百欧，则为双向晶闸管。
其中必有一次阻值稍大，阻值稍大的一次红表笔接的为门极G，黑表笔所接为主电极T1，余下是主电极T2。
2、用数字式万用表检测晶闸管将数字式万用表拨至二极管挡，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“0.L”或“1”（视不同的数字式万用表而定），表明红表笔接的引脚不是阴极K（单向晶闸管）就是主电极T2（双向晶闸管）。
简述用万用表判定晶闸管电极的过程
简述用万用表判定晶闸管电极的过程
1. 调整万用表的量程和待测电压的范围，选择适当的电压档位。
2. 将晶闸管与万用表连接。
将晶闸管的控制端与万用表的正极相连，将晶闸管的一端与万用表的负极相连。
3. 打开电源，给晶闸管加上适当的触发电压。
4. 观察万用表的读数，如果电流流过晶闸管，则万用表上会显示有电流流过的值。
根据电流大小和方向，判断晶闸管的极性。
当观察到有电流流过晶闸管时，根据电流方向判断晶闸管的极性如下：
- 如果电流从晶闸管的控制端流向晶闸管的一端，则该一端为
阳极，控制端为阴极。
- 如果电流从晶闸管的一端流向控制端，则该一端为阴极，控
制端为阳极。
注意：在进行判定前，一定要给晶闸管加上适当的触发电压，否则晶闸管不会导通，万用表的读数为零。
判定晶闸管的时候应注意安全，避免触发高压电流。
判断晶闸管好坏的简易方法
判断晶闸管好坏的简易方法
1 晶闸管的介绍
晶闸管是一种控制电流的电子元件。
它有一对PN结叠在一起，能够实现从晶体到阳极的电流的控制，因此在控制交流电压大小，调节负载功率等方面被广泛应用。
2 晶闸管的损坏原因
晶闸管会因为过电压，过电流，过热等原因而损坏。
在日常使用中也可能因为出厂质量问题，拼装质量差等原因出现损坏。
所以判断晶闸管的好坏非常必要。
3 使用万用表进行测试
我们可以通过万用表来检测晶闸管的好坏。
将万用表调到二极管（diode）测值模式（或线路由万用表正极连接晶闸管的阳极，负极连接阴极，然后读取反向电压），在晶闸管的阳极和阴极上进行测试。
这个测试过程就是将晶闸管正向极性和反向极性分别进行测试，通过测试的结果判断晶闸管是否正常工作。
如果测量到的结电压在规定的范围内，说明晶闸管正常工作。
如果测量值为无穷大或接近于零，则可以判断晶闸管已经损坏。
4 使用集成电路测试仪进行测试
对于一些规模较大的电子设备，使用万用表测试晶闸管不是一个十分高效的方式。
这时候，可以使用专门的集成电路测试仪来检测晶
闸管的好坏。
集成电路测试仪具有自动测试操作和测试结果输出等优点，对于大批量检测晶闸管的需求是比较高效的。
5 总结
判断晶闸管好坏虽然可以通过自动测试仪等专业工具来完成，但是在日常维修中，使用普通的万用表也可以进行简单的检测。
只需要准确地测试晶闸管的正反向电压，就能得出晶闸管工作正常与否的结论。
在实际操作中，还需要注意电气安全问题，确保操作人员安全。
绝缘栅双极晶闸管检测方式
IGBT管检测方式IGBT有三个电极, 别离称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。
具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极G。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向P N结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。
若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是不是相符去判别管的好坏。
具体方式：首先将万用表置于R×1 0或R×100档，测量源极S与漏极D之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各类不同型号的管，其电阻值是各不相同的），若是测得阻值大于正常值，可能是由于内部接触不良；若是测得阻值是无穷大，可能是内部断极。
然后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值过小或为通路，则说明管是坏的。
双向晶闸管的检测方法
双向晶闸管的检测方法(1)电极的判断与触发特性测试将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出某脚和其他两脚之间的电阻均为无穷大，则该脚为T2极。
确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导通测试方法确定假定极性的正确性。
试验方法如图所示。
首先将负表笔接T1极，正表笔接乃极，所测电阻应为无穷大。
然后用导线将T2极与G极短接，相当于给G极加上负触发信号，此时所测T1-T2极间电阻应为10Ω左右，证明双向晶闸管已触发导通，如图(a)所示。
将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1→T2方向上能维持导通状态。
再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G 极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Ω左右，如图(b)所示。
若断开T2极与G极间的短接导线阻值不变，则说明管子经触发后，在T2→T1方向上也能维持导通状态，且具有双向触发性能。
上述试验也证明极性的假定是正确的，否则是假定与实际不符，需重新作出假定，重复上述测量过程。
双向晶闸管测试方法(2)大功率双向晶闸管触发能力的检测小功率双向晶闸管的触发电流较小，采用万用表Rx1挡可以检查出管子的触发性能。
大功率双向晶闸管的触发电流较大，再采用万用表Rx1挡测量巳无法使管子触发导通。
为此可采用图所示的方法进行测量，但测量中需要采用不同极性的电源，以确定管子的双向触发能力。
晶闸管模块晶闸管模块内由多个晶闸管或晶闸管与整流管混合组成，电流容量一般为25~100A，电压范围为400~1600V。
它具有体积小、重量轻、散热板与电路高度电气绝缘、安装方便、耐冲击等特点，主要用于电力变换与电力控制，如各种整流设备、交一直流电机驱动电路、无触点开关以及调光装置等。
表给出了一组晶闸管模块的主要特性参数，它们的外形如图所示。
一些晶闸管模块主要特性参数型晶闸管模块外形关断晶闸管的检测可关断晶闸管的极性及触发导通性能的检测可参考前面所述的方法进行，其关断能力采用双万用表法检查，如图所示，表1用来进行触发导通，表2用以产生负向触发信号。
晶闸管-直流调速系统参数和环节特性的测定
晶闸管-直流调速系统参数和环节特性的测定晶闸管-直流调速系统是一种广泛应用于工业生产和家庭生活中的电力控制系统。
它可以实现电机的速度调节和转矩控制，具有功率输出大、效率高、控制精度高等优点。
为了保证系统的正常工作，需要对其参数和环节特性进行测定。
一、系统参数测定1.负载特性测定直流电动机的负载特性是指在一定转速下，电动机所承受的负载变化情况。
测定负载特性可以确定电机最大输出转矩和转速范围，在调试和设计系统时非常重要。
方法是在恒定的电源电压下，改变电动机的负载，记录电机的转速和输出电流，绘制出电流—负载特性曲线。
2.电机特性参数测定晶闸管的特性参数包括导通压降、阻断电流、阻断电压等。
这些参数决定了晶闸管的工作稳定性和可靠性。
测定方法是在恒定电源电压下，改变晶闸管的控制角度和负载电流，记录晶闸管的电压和电流变化情况，绘制出电压—电流特性曲线，并计算出各参数。
二、环节特性测定1.直流电机转速测量直流电机的转速测量方法有机械式和电子式两种。
机械式测量方法是通过负载轴上的速度计测量电机转速，但其精度较低。
电子式测量方法利用霍尔元件或光电传感器检测旋转轴上的标志物，通过计算时间差得出转速，精度较高。
2.晶闸管控制角度测定晶闸管的控制角度是指晶闸管导通的角度，决定了电机的输出功率。
测定方法是通过信号发生器和示波器调节晶闸管的触发信号和工作状态，记录电路波形并计算控制角度。
电机的电流测量是直流调速系统中非常重要的环节，指示了电机的负载情况。
测量方法有磁通电流法、电阻电压法和电流传感器法等。
其中电流传感器法精度较高，可以实现远距离在线监测。
总之，对于晶闸管-直流调速系统而言，系统参数和环节特性的测定非常关键，可以保证系统的稳定性和可靠性。
因此，需要选用适当的仪器设备和测量方法，并定期进行检查和维护。
(整理)晶闸管的简易测试及导通关断条件实验1
实验一晶闸管的简易测试及导通关断条件实验1.实验目的：1.掌握晶闸管的简易测试方法；2.验证晶闸管的导通条件及关断方法。
2.实验电路见图1-1。
1.实验设备：1.自制晶闸管导通与关断实验板2.0～30V直流稳压电源3.万用表4. 1.5V×3干电池5.好坏晶闸管2.实验内容及步骤：1.鉴别晶闸管好坏见图1-2所示，将万用表置于R×1位置，用表笔测量G、K之间的正反向电阻，阻值应为几欧～几十欧。
一般黑表笔接G，红表笔接K时阻值较小。
由于晶闸管芯片一般采用短路发射极结构（即相当于在门极与阴极之间并联了一个小电阻），所以正反向阻值差别不大，即使测出正反向阻值相等也是正常的。
接着将万用表调至R×10K档，测量G、A与K、A之间的阻值，无论黑表笔与红表笔怎样调换测量，阻值均应为无穷大，否则，说明管子已经损坏。
1.检测晶闸管的触发能力检测电路如图所示。
外接一个4.5V电池组，将电压提高到6～7.5V（万用表内装电池不同）。
将万用表置于0.25～1A档，为保护表头，可串入一只R=4.5V/I档Ω的电阻（其中：I档为所选择万用表量程的电流值）。
电路接好后，在S处于断开位置时，万用表指针不动；然后闭合S（S可用导线代替），使门极加上正向触发电压，此时，万用表指针应明显向右偏，并停在某一电流位置，表明晶闸管已经导通。
接着断开开关S，万用表指针应不动，说明晶闸管触发性能良好。
1.检测晶闸管的导通条件：1.首先将S1～S3断开，闭合S4，加上30V正向阳极电压，然后让门极开路或接一4.5V电压，观看晶闸管是否导通，灯泡是否亮。
2.加30V反向阳极电压，门极开路、接－4.5V或接＋4.5V电压，观察晶闸管是否导通，灯泡是否亮。
3.阳极、门极都加正向电压，观看晶闸管是否导通，灯泡是否亮。
4.灯亮后去掉门极电压，看灯泡是否亮；再加－4.5V反向门极电压，看灯泡是否继续亮，为什么？2.晶闸管关断条件实验1.接通正30V电源，再接通4.5V正向门极电压使晶闸管导通，灯泡亮，然后断开门极电压。
判断晶闸管好坏的简易方法
判断晶闸管好坏的简易方法晶闸管是一种常见的电子元件，它可以实现电流的控制和开关。
在电路中，晶闸管的使用非常广泛，但是在长期使用过程中，晶闸管也会出现损坏的情况。
那么，如何判断晶闸管的好坏呢？本文将介绍一些简易方法，供读者参考。
一、外观检查法首先，我们可以通过外观检查法来判断晶闸管的好坏。
晶闸管的外观通常是黑色或灰色的，表面有一些金属引脚。
如果晶闸管外观有明显的损坏，比如表面有明显的划痕、裂纹、变形等，那么这个晶闸管很可能已经损坏了。
此外，我们还可以通过观察晶闸管引脚的接触情况来判断晶闸管是否好坏。
如果引脚松动或者接触不良，那么晶闸管的工作效果也会受到影响。
因此，我们可以轻轻摇晃晶闸管，看看引脚是否牢固，以此来判断晶闸管的好坏。
二、电压测试法除了外观检查法，我们还可以通过电压测试法来判断晶闸管的好坏。
晶闸管在工作时需要承受一定的电压，因此我们可以通过测试晶闸管的电压来判断它的好坏。
在测试时，我们需要将晶闸管与电路分离开来，然后用万用表测试晶闸管的导通情况。
首先，将万用表的电压档位调整到正常电压范围内，然后将测试笔分别接到晶闸管的两个引脚上。
如果晶闸管导通，那么万用表将显示电压；如果晶闸管不导通，那么万用表将不显示电压。
通过这种方法，我们可以初步判断晶闸管的好坏。
三、电流测试法除了电压测试法，我们还可以通过电流测试法来判断晶闸管的好坏。
晶闸管在工作时需要承受一定的电流，因此我们可以通过测试晶闸管的电流来判断它的好坏。
在测试时，我们需要将晶闸管与电路分离开来，然后用万用表测试晶闸管的电流情况。
首先，将万用表的电流档位调整到正常电流范围内，然后将测试笔分别接到晶闸管的两个引脚上。
如果晶闸管导通，那么万用表将显示一定的电流；如果晶闸管不导通，那么万用表将不显示电流。
通过这种方法，我们可以初步判断晶闸管的好坏。
四、温度测试法除了以上三种方法，我们还可以通过温度测试法来判断晶闸管的好坏。
晶闸管在工作时会产生一定的热量，因此我们可以通过测试晶闸管的温度来判断它的好坏。
双向晶闸管好坏及触发能力检测方法
双向晶闸管(可控硅)的电极,好坏及触发能力检测方法(1)判别各电极：用万用表R×1或R×10档分别测量双向晶闸管三个引脚间的正、反向电阻值，若测得某一管脚与其他两脚均不通，则此脚便是主电极T2。
找出T2极之后，剩下的两脚便是主电极Tl和门极G3。
测量这两脚之间的正、反向电阻值，会测得两个均较小的电阻值。
在电阻值较小(约几十欧姆)的一次测量中，黑表笔接的是主电极T1，红表笔接的是门极G。
螺栓形双向晶闸管的螺栓一端为主电极T2，较细的引线端为门极G，较粗的引线端为主电极T1。
金属封装(To—3)双向晶闸管的外壳为主电极T2。
塑封(TO—220)双向晶闸管的中间引脚为主电极T2，该极通常与自带小散热片相连。
图5是几种双向晶闸管的引脚排列。
(2)判别其好坏：用万用表R×1或R×10档测量双向晶闸管的主电极T1与主电极T2之间、主电极T2与门极G之间的正、反向电阻值，正常时均应接近无穷大。
若测得电阻值均很小，则说明该晶闸管电极问已击穿或漏电短路。
测量主电极T1与门极G之问的正、反向电阻值，正常时均应在几十欧姆(Ω)至一百欧姆(Ω)之间(黑表笔接T1极，红表笔接G极时，测得的正向电阻值较反向电阻值略小一些)。
若测得T1极与G极之间的正、反向电阻值均为无穷大，则说明该晶闸管已开路损坏。
(3)触发能力检测：对于工作电流为8 A以下的小功率双向晶闸管，可用万用表R×1档直接测量。
测量时先将黑表笔接主电极T2，红表笔接主电极T1，然后用镊子将T2极与门极G 短路，给G极加上正极性触发信号，若此时测得的电阻值由无穷大变为十几欧姆(Ω)，则说明该晶闸管已被触发导通，导通方向为T2→T1。
再将黑表笔接主电极T1，红表笔接主电极T2，用镊子将T2极与门极G之间短路，给G极加上负极性触发信号时，测得的电阻值应由无穷大变为十几欧姆，则说明该晶闸管已被触发导通，导通方向为T1→T2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶闸管的检测
双向晶闸管的检测
(1)电极的判断与触发特性测试
将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出
某脚和其他两脚之间的电阻均为无穷大，则该脚为T2极。
确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导通测试方法确定假定极性的正确性。
试验方法如图所示。
首先将负表笔接T1极，正表笔接乃极，所测电阻应为无穷大。
然后用导线将T2极与G极短接，相当于给G极加上负触发信号，此时所测T1-T2极间电阻应为10Q左右，证明双向晶闸管已触发导通，如图(a)所示。
将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1-T2方向上能维持导通状态。
再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Q左右，如图(b)所示。
若断开T2极与G 极间的短接导线阻值不变，则说明管子经触发后，在T2—T1方向上也能维持导通状态，且具有双向触发性能。
上述试验也证明极性的假定是正确的，否则是假定与实际不符，需重新作出假定，重复上述测量过程
(2)大功率双向晶闸管触发能力的检测
小功率双向晶闸管的触发电流较小，采用万用表Rx1挡可以检查出管子的触发性能。
大功率双向晶闸管的触发电流较大，再采用万用表
Rx1挡测量巳无法使管子触发导通。
为此可采用图所示的方法进行测量，但测量中需要采用不同极性的电源，以确定管子的双向触发能力。
可关断晶闸管的检测
可关断晶闸管的极性及触发导通性能的检测可参考前面所述的方法
进行，其关断能力米用双万用表法检查，如图所示，表1用来进行触发导通，表2用以产生负向触发信号。
首先将表1的负表笔接A极, 正表笔接K 极，然后用导线短接A极及G极，相当于给G极加上正向触发信号，此时阻值将由无穷大变为低阻值，这表明管子已被触发导通。
去掉A-G极间的短接
导线，如果阻值不变，说明管子已处于维持导通状态。
导线A
www. d i angon. cor
小功率可关断晶闸管关断能力检查法将表2置于RX1O当，正表笔接G极，负表笔接K极，这相当于给G 极加上负向触发信号，若表1指针向左摆回到无穷大，则说明管子具有关断能力。
关断晶闸管的参数
可关断晶闸管的许多叁数与普通晶闸管相似，如正反向阳极阻断电压、浪涌电流、触发电压、触发电流以及结温等。
但也有一些参数与普通晶闸管不相同，
如：①IAT 最大可关断电流；
②VRG——门极（控制极）反问峰值电压；
③B off ――关断增益，它等于阳极最大可关断电流IATM与门极（控制极）最大负向电流IGM之比，它表征门极（控制极）电流对阳极电流的控制能力。
3CTG系列可关断晶闸管
3CTG系列可关断晶闸管的主要特性参数见表。
3CTG系列可关断晶闸管主要特性参数
d)angon. coin 大电流可关断晶闸管
表列出了一些大电流可关断晶闸管的主要特性参数。
大电流可关断晶闸管主要特性参数
d i angon. com。
