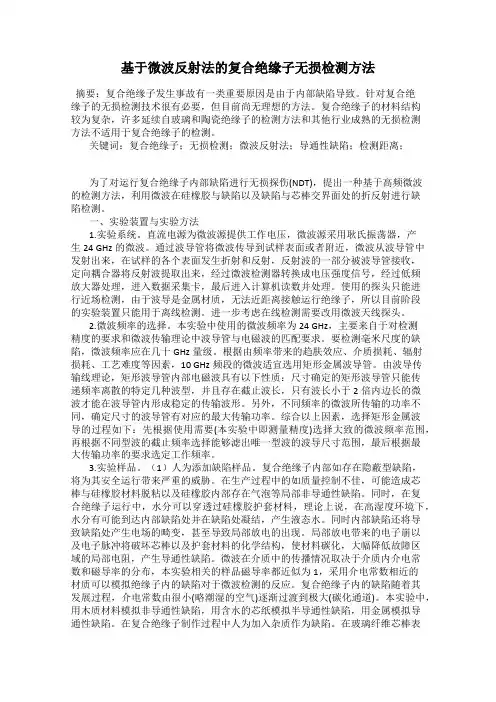

基于微波反射法的复合绝缘子无损检测方法
基于微波反射法的复合绝缘子无损检测方法摘要：复合绝缘子发生事故有一类重要原因是由于内部缺陷导致。
针对复合绝缘子的无损检测技术很有必要，但目前尚无理想的方法。
复合绝缘子的材料结构较为复杂，许多延续自玻璃和陶瓷绝缘子的检测方法和其他行业成熟的无损检测方法不适用于复合绝缘子的检测。
关键词：复合绝缘子；无损检测；微波反射法；导通性缺陷；检测距离；为了对运行复合绝缘子内部缺陷进行无损探伤(NDT)，提出一种基于高频微波的检测方法，利用微波在硅橡胶与缺陷以及缺陷与芯棒交界面处的折反射进行缺陷检测。
一、实验装置与实验方法1.实验系统。
直流电源为微波源提供工作电压，微波源采用耿氏振荡器，产生24 GHz的微波。
通过波导管将微波传导到试样表面或者附近，微波从波导管中发射出来，在试样的各个表面发生折射和反射，反射波的一部分被波导管接收，定向耦合器将反射波提取出来，经过微波检测器转换成电压强度信号，经过低频放大器处理，进入数据采集卡，最后进入计算机读数并处理。
使用的探头只能进行近场检测，由于波导是金属材质，无法近距离接触运行绝缘子，所以目前阶段的实验装置只能用于离线检测。
进一步考虑在线检测需要改用微波天线探头。
2.微波频率的选择。
本实验中使用的微波频率为24 GHz，主要来自于对检测精度的要求和微波传输理论中波导管与电磁波的匹配要求。
要检测毫米尺度的缺陷，微波频率应在几十GHz量级。
根据由频率带来的趋肤效应、介质损耗、辐射损耗、工艺难度等因素，10 GHz频段的微波适宜选用矩形金属波导管。
由波导传输线理论，矩形波导管内部电磁波具有以下性质：尺寸确定的矩形波导管只能传递频率离散的特定几种波型，并且存在截止波长，只有波长小于2倍内边长的微波才能在波导管内形成稳定的传输波形。
另外，不同频率的微波所传输的功率不同，确定尺寸的波导管有对应的最大传输功率。
综合以上因素，选择矩形金属波导的过程如下：先根据使用需要(本实验中即测量精度)选择大致的微波频率范围，再根据不同型波的截止频率选择能够滤出唯一型波的波导尺寸范围，最后根据最大传输功率的要求选定工作频率。
关于复合绝缘子故障检测方法的有效性的探讨
关于复合绝缘子故障检测方法的有效性的探讨摘要：随着电网结构的不断改变，很多的复合绝缘子都被广泛的应用在电网之中，由于复合绝缘子的故障问题，经常会引发一些输电线路事故，对于线路检测技术人员的人身安全，造成很严重的威胁。
文章对复合绝缘子故障检测方法的有效性进行了研究。
关键词：复合绝缘子；故障检测；有效性前言：复合绝缘子的出现，相对于玻璃绝缘子和瓷绝缘子具有安装简单、重量轻便以及耐污等优势，近年来，也被广泛的应用在输电线路中，在长时间的运行过程中，受到机械力以及紫外老化等问题的影响，使得复合绝缘子的性能严重下降，因此，经常会引发一些线路事故，明确其故障检测方法很有必要。
1复合绝缘子的典型故障类型复合绝缘子运行的状况十分良好，有效的解决了我国个别地区的防污问题，但是，在实际运行的过程中，依然也会发生一些比较典型的故障，主要表现在以下几个方面：1.1鸟害闪络近年来，随着人们动物保护意识的不断增强，鸟害闪络事故有很明显的增加趋势，同时，这一类的事故也具有一定的区域性，同一区域中的不同位置也会发生不同的鸟害闪络。
而这种鸟害闪络一般又可以分为两种，一种就是鸟啄，另一种就是鸟粪。
鸟粪跳闸的形式一般由分为两种，一种就是鸟粪落在了绝缘子上，表面的鸟粪痕迹并不是十分的明显，鸟粪在下落的过程中，受到伞裙的阻挡，因此，被分成了很多段，发生闪络的概率也比较的低；而另一部分的鸟粪是沿着均压环的外侧下落，直接导致了金具的放电现象，绝缘子上没有留下明显的鸟粪的痕迹，这种跳闸的方式，在过去很长的一段时间中，都会被定义为不明原因的闪络现象。
目前这种现象已经被定义为“鸟害事故”，而关于这种事故的实际原理，很多的研究人员都进行了试验。
另一种鸟害就是由于鸟啄伞裙导致了绝缘伞裙被损坏。
研究人员针对这一现象也进行了很多的走访调查，发现当地有大范围的鸟类活动，针对于这样的故障类型，一般情况下，建议厂家可以适当的改变绝缘子表面的气味，很多的鸟类对某种树脂的味道都不是十分感兴趣，因此，生产厂家可以利用鸟的这一特征进行绝缘子的改造[1]。

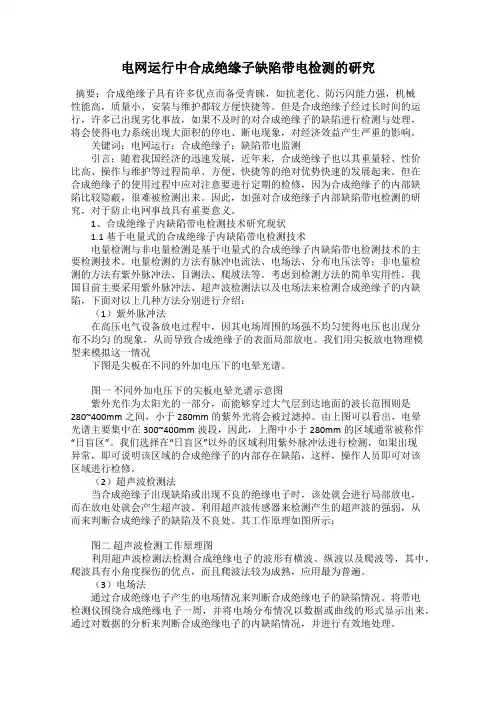

电网运行中合成绝缘子缺陷带电检测的研究
电网运行中合成绝缘子缺陷带电检测的研究摘要：合成绝缘子具有许多优点而备受青睐，如抗老化、防污闪能力强，机械性能高，质量小、安装与维护都较方便快捷等。
但是合成绝缘子经过长时间的运行，许多已出现劣化事故，如果不及时的对合成绝缘子的缺陷进行检测与处理，将会使得电力系统出现大面积的停电、断电现象，对经济效益产生严重的影响。
关键词：电网运行；合成绝缘子；缺陷带电监测引言：随着我国经济的迅速发展，近年来，合成绝缘子也以其重量轻、性价比高、操作与维护等过程简单、方便、快捷等的绝对优势快速的发展起来。
但在合成绝缘子的使用过程中应对注意要进行定期的检修，因为合成绝缘子的内部缺陷比较隐蔽，很难被检测出来。
因此，加强对合成绝缘子内部缺陷带电检测的研究，对于防止电网事故具有重要意义。
1、合成绝缘子内缺陷带电检测技术研究现状1.1基于电量式的合成绝缘子内缺陷带电检测技术电量检测与非电量检测是基于电量式的合成绝缘子内缺陷带电检测技术的主要检测技术。
电量检测的方法有脉冲电流法、电场法、分布电压法等；非电量检测的方法有紫外脉冲法、目测法、爬坡法等。
考虑到检测方法的简单实用性，我国目前主要采用紫外脉冲法、超声波检测法以及电场法来检测合成绝缘子的内缺陷，下面对以上几种方法分别进行介绍：（1）紫外脉冲法在高压电气设备放电过程中，因其电场周围的场强不均匀使得电压也出现分布不均匀的现象，从而导致合成绝缘子的表面局部放电。
我们用尖板放电物理模型来模拟这一情况下图是尖板在不同的外加电压下的电晕光谱。
图一不同外加电压下的尖板电晕光谱示意图紫外光作为太阳光的一部分，而能够穿过大气层到达地面的波长范围则是280~400mm之间，小于280mm的紫外光将会被过滤掉。
由上图可以看出，电晕光谱主要集中在300~400mm波段，因此，上图中小于280mm的区域通常被称作“日盲区”。
我们选择在“日盲区”以外的区域利用紫外脉冲法进行检测，如果出现异常，即可说明该区域的合成绝缘子的内部存在缺陷，这样，操作人员即可对该区域进行检修。
几种常见复合绝缘子的缺陷及诊断方法
几种常见复合绝缘子的缺陷及诊断方法王原生;周焱;白跃华【摘要】分析了运行中复舍绝缘子出现的绝缘子破坏、绝缘子闪络等问题及产生的原因,提出观察法、泄漏电流法、紫外成像法、红外测温法等早期诊断方法,为及时发现复合绝缘子存在的问题,有效降低复合绝缘子缺陷,避免设备出现断串掉线事故提供参考.【期刊名称】《山西电力》【年(卷),期】2010(000)001【总页数】3页(P16-17,60)【关键词】输电线路;复合绝缘子;诊断方法【作者】王原生;周焱;白跃华【作者单位】忻州供电分公司,山西,忻州,034000;忻州供电分公司,山西,忻州,034000;忻州供电分公司,山西,忻州,034000【正文语种】中文【中图分类】TM216;TM854复合绝缘子的应用已有近40 a的历史,已在27个国家和地区使用。
大量运行经验表明复合绝缘子与瓷绝缘子相比有着不可比拟的优点:重量轻(仅为瓷绝缘子的1/10)、易安装;强度高、抗冲击 (玻璃纤维芯棒的强度是普通钢的1.5～2倍,比高强度瓷高3～5倍);复合绝缘子表面憎水性和憎水性迁移的特点使其具有很强的耐污能力 (同等污秽条件下复合绝缘子闪络电压是瓷绝缘子的2～3倍);不存在检测零值绝缘子的问题。
基于这些优点复合绝缘子越来越受到欢迎[1,2]。
随着复合绝缘子在高压输电线路上日益广泛的应用,因其生产工艺、生产质量缺陷或老化、外力破坏及污秽引起的故障逐渐增多,对电力系统安全运行造成的威胁也不断加剧。
为了及时发现复合绝缘子的事故隐患、避免突发事故、提高电力系统运行的安全可靠性,开展复合绝缘子在线检测是非常有必要的。
在众多复合绝缘子早期在线检测方法中,红外测温法是最有效的。
导致电网恶性事故的绝缘子损坏:包括界面击穿、金具脱落、芯棒脆断等[3]。
产生的主要原因如下。
a)复合绝缘子的产品质量还不够稳定,产品出厂检测不能发现某些潜在缺陷。
b)复合绝缘子不合规范操作或在长期运行过程中机械强度下降、金具松动、芯棒有酸性气体侵入,致使芯棒脱落或脆断。
