(整理)屋面排水及节点设计.

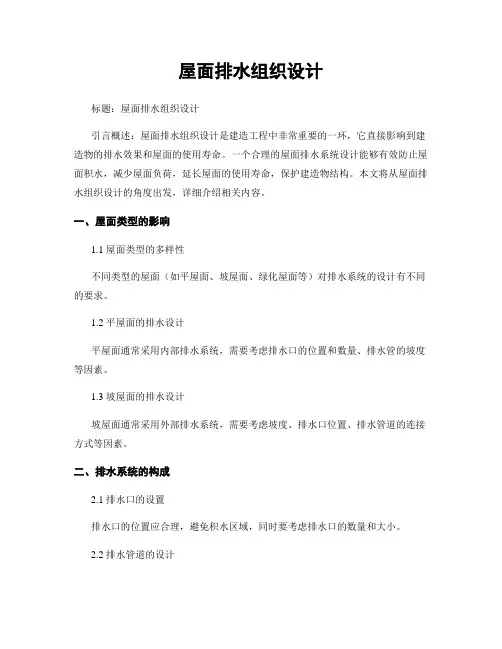

屋面排水组织设计
屋面排水组织设计标题：屋面排水组织设计引言概述：屋面排水组织设计是建造工程中非常重要的一环，它直接影响到建造物的排水效果和屋面的使用寿命。
一个合理的屋面排水系统设计能够有效防止屋面积水，减少屋面负荷，延长屋面的使用寿命，保护建造物结构。
本文将从屋面排水组织设计的角度出发，详细介绍相关内容。
一、屋面类型的影响1.1 屋面类型的多样性不同类型的屋面（如平屋面、坡屋面、绿化屋面等）对排水系统的设计有不同的要求。
1.2 平屋面的排水设计平屋面通常采用内部排水系统，需要考虑排水口的位置和数量、排水管的坡度等因素。
1.3 坡屋面的排水设计坡屋面通常采用外部排水系统，需要考虑坡度、排水口位置、排水管道的连接方式等因素。
二、排水系统的构成2.1 排水口的设置排水口的位置应合理，避免积水区域，同时要考虑排水口的数量和大小。
2.2 排水管道的设计排水管道应具有足够的坡度，确保排水畅通，同时要考虑管道的材质和连接方式。
2.3 排水设备的选择根据建造物的实际情况选择合适的排水设备，如排水口、排水管道、雨水篦子等。
三、雨水采集利用3.1 雨水采集系统的设计在排水系统中考虑雨水的采集和利用，可以减少城市雨洪排放，降低环境污染。
3.2 雨水采集设备的选择选择合适的雨水采集设备，如雨水桶、雨水管道等，确保雨水采集利用效果。
3.3 雨水利用的方式将采集到的雨水用于灌溉、冲洗等方面，提高水资源利用效率。
四、维护保养4.1 定期清理排水口排水口容易被杂物阻塞，应定期清理，确保排水畅通。
4.2 检查排水管道定期检查排水管道是否有渗漏、生锈等现象，及时进行维修。
4.3 检查雨水采集设备定期检查雨水采集设备是否正常运行，保证雨水采集利用效果。
五、应急措施5.1 预防措施在设计排水系统时考虑应急措施，如设置备用排水口、备用排水管道等。
5.2 应急处理一旦排水系统浮现故障，应及时采取应急处理措施，避免造成严重损失。
5.3 定期检查定期检查排水系统的运行情况，及时发现问题并进行处理，确保排水系统的正常运行。
屋面雨水排水方式及雨水管的设计要求
屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。
按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。
檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。
天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。
内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。
内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。
按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。
架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。
内排水系统两种。
(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。
架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。
(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。
由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。
若设计和施工不当,会引起检查井发生冒水现象。
此种系统可使用非金属材料，并可排入生产废水。
2)封闭式内排水系统。
封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。
封闭式排水系统用于不允许冒水的建筑物。
系统不能排入生产废水。
1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。
1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。
建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。
(整理)屋面工程技术规范GB50345-
屋面工程技术规范GB50345－2004自2004年9月1日起实施1 总则1.0.1为提高我国屋面工程的技术水平，确保防水、保温隔热工程的功能与质量，制定本规范。
1.0.2本规范适用于建筑屋面工程的设计和施工。
1.0.3屋面工程的设计和施工应遵守国家及地方有关环境保护和建筑节能的规定，并采取相应措施。
1.0.4屋面工程的设计和施工除应符合本规范外，尚应符合国家现行有关标准规范的规定。
1.0.5屋面工程施工质量验收，应符合国家标准《屋面工程质量验收规范》GB 50207—2002的规定。
2 术语2.0.1防水层合理使用年限屋面防水层能满足正常使用要求的年限。
2.0.2一道防水设防具有单独防水能力的一道防水层次。
2.0.3沥青防水卷材(油毡)以原纸、织物、纤维毡、塑料膜等材料为胎基，浸涂石油沥青，矿物粉料或塑料膜为隔离材料，制成的防水卷材。
2.0.4高聚物改性沥青防水卷材以高分子聚合物改性石油沥青为涂盖层，聚酯毡、玻纤毡或聚酯玻纤复合为胎基，细砂、矿物粉料或塑料膜为隔离材料，制成的防水卷材。
2.0.5合成高分子防水卷材以合成橡胶、合成树脂或两者共混为基料，加人适量的助剂和填料，经混炼压延或挤出等工序加工而成的防水卷材。
2.0.6基层处理剂在防水层施工前，预先涂刷在基层上的涂料。
2.0.7满粘法：铺贴防水卷材时，卷材与基层采用全部粘结的施工方法。
2.0.8 空铺法铺贴防水卷材时，卷材与基层在周边一定宽度内粘结，其余部分不粘结的施工方法。
2.0.9点粘法铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘结的施工方法。
2.0.10条粘法铺贴防水卷材时，卷材与基层采用条状粘结的施工方法。
2.0.11热粘法以热熔胶粘剂将卷材与基层或卷材之间粘结的施工方法。
2.0.12冷粘法在常温下采用胶粘剂(带)将卷材与基层或卷材之间粘结的施工方法。
2.0.13热熔法将热熔型防水卷材底层加热熔化后，进行卷材与基层或卷材之间粘结的施工方法。
屋面排水组织设计
屋面排水组织设计标题：屋面排水组织设计引言概述：屋面排水组织设计是建筑设计中非常重要的一环，它直接影响到建筑物的排水效果和屋面的使用寿命。
一个合理的屋面排水系统设计能够有效地避免积水和漏水问题，保护建筑物的结构和外墙。
本文将就屋面排水组织设计的相关内容进行详细介绍。
一、屋面类型和坡度的选择1.1 不同类型的屋面需要不同的排水设计方案，如平屋面、坡屋面、曲面屋面等。
1.2 在选择屋面类型时，需要考虑周围环境和建筑物功能，以确定最合适的排水设计。
1.3 坡度是影响屋面排水效果的重要因素，通常建议屋面坡度在2%至5%之间，以保证水能够顺利排出。
二、排水系统的设计2.1 排水系统包括屋面排水设备、排水管道和排水口等组成部分，需要综合考虑。
2.2 屋面排水设备通常包括排水口、排水管、防倒灌装置等，需要根据实际情况选择合适的设备。
2.3 排水管道的设计要考虑排水量、管道材质和施工方式等因素，以确保排水系统的畅通和稳定。
三、防水层的选择和施工3.1 防水层是保护屋面结构的重要层，必须选择质量可靠的防水材料。
3.2 防水层施工要符合相关标准和规范，确保完整性和密封性。
3.3 定期检查和维护防水层，及时修补损坏部分，以延长屋面的使用寿命。
四、雨水收集系统的设计4.1 雨水收集系统可以有效利用雨水资源，减轻城市排水压力。
4.2 雨水收集系统的设计要考虑收集面积、存储容量和利用方式等因素。
4.3 雨水收集系统与排水系统的结合设计，可以实现雨水的合理利用和排放。
五、绿色屋面的设计5.1 绿色屋面是一种环保的屋面设计方式，可以提高建筑物的节能性能。
5.2 绿色屋面的设计要考虑植被选择、排水系统和防水层的结合等因素。
5.3 绿色屋面设计可以改善城市热岛效应，提升建筑物的整体环境质量。
结论：屋面排水组织设计是建筑设计中不可忽视的重要环节，合理的排水系统设计可以有效保护建筑物结构，延长建筑物的使用寿命。
设计师在进行屋面排水组织设计时，应综合考虑屋面类型、排水系统、防水层、雨水收集系统和绿色屋面等因素，以确保设计的科学性和实用性。
-屋盖设要求计与排水方式
③其它形式的屋顶 随着建筑科学技术的
发展，出现了许多新型 结构的屋顶，如拱屋顶、 折板屋顶、薄壳屋顶，
悬索屋顶，网架屋顶等。
拱屋顶又称穹顶、拱顶、圆顶，常指宽大的厅堂上空所修
筑成圆球形和多边曲面的屋顶盖，有的中央留有圆洞供采光 用。它是古罗马建筑和文艺复兴时期建筑的重要造型特征。 内表面呈半球形或近乎半球形的多面曲面体顶盖，古代多用 砖、石、土坯砌筑。
屋盖
一.概述
(一)屋顶的形式、组成及设计要求 1.屋顶的作用
承重、围护、保温隔热、防水排水、立面造型。
屋顶是房屋最上层起承重和覆盖作用的构件。它的作 用主要有三个：一是防御自然界的风、雨、雪、太阳 辐射热和冬季低温等的影响；二是承受自重及风、沙、 雨、雪等荷载及施工或屋顶检修人员的活荷载；三是 屋顶是建筑物的重要组成部分，对建筑形象的美观起
c. 其他因素: 如结构形式、建筑造型、排水路线的长度、是否 上人屋面、经济条件、施工方便等。
海草屋面坡度较陡 中国南方传统建筑坡屋顶
压型钢板屋面坡度较缓 北欧传统建筑坡屋顶
③屋顶坡度的形成办法
a. 材料找坡 材料找坡是指屋顶由价廉、质轻的材料在平屋顶上垫出的 坡度。平屋面的单坡跨度不大于9m时，宜做材料找坡，坡度 宜为2% 。 b. 结构找坡 结构找坡是利用屋顶结构构件的形状或者其支承情况形成 的排水坡度和排水坡面。坡屋顶和大跨度屋顶属于结构找坡， 平屋面的单坡跨度大于9m时，也宜做结构找坡，坡度不应小 于3% 。 材料找坡天棚面平整，但增加屋面荷载；结构找坡，构造 简单，不增加荷载，但天棚顶倾斜，室内空间不够完整。
保温和隔热作用。 (3)承重结构层
屋面梁板结构、屋架、空间结 构体系等。 (4)顶棚层
装饰美观，安装灯具，埋藏管 线，有时起保温、通风作用。
屋顶排水设计说明
坡屋顶无组织排水
土木工程学院
房屋建筑学——第十章屋顶构造
钢板瓦屋面无组织排水 土木工程学院
瓦屋面无组织排水
房屋建筑学——第十章屋顶构造
2）、有组织排水
定义：雨水经由天沟 檐沟
（檐沟）、雨水口、
雨水管等排水装置引
雨水
导至地面或地下管沟
管
的排水方式。
分类：外排水、内排 水
排水系统:屋面、檐沟、雨水斗、落水管
土木工程学院
房屋建筑学——第十章屋顶构造
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水 土木工程学院
女儿墙挑檐沟外排水
房屋建筑学——第十章屋顶构造
土挑木檐工沟程学外院排水
房屋建筑学——第十章屋顶构造
檐沟断面图
土木工程学院
屋顶平面图
房屋建筑学——第十章屋顶构造
女儿墙外排水
土木工程学院
房屋建筑学——第十章屋顶构造 土木工程学院
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
确定屋面排水坡度数、坡度值：按进深 确定汇水面积、雨水口间距 3、画屋面分水线
3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
4、檐口外轮廓线（檐沟外排水）
3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计） 4、檐口外轮廓线(女儿墙檐沟外排水）
房屋建筑学——第十章屋顶构造
2、屋顶的排水方式
分类：无组织排水、有组织排水 1）、无组织排水（自由落水） 定义：屋面雨水直接从檐口滴落至地面的
一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 应用：一般适用于低层建筑、少雨地区建 筑及积灰较多的工业厂房。
房屋放排水设置
房屋放排水设置
房屋的放排水设置是至关重要的，因为排水不良可能会导致各种问题，如潮湿、腐蚀和霉菌生长。
以下是一些建议，帮助您优化房屋的放排水设置：
1. **检查和清理排水沟**：定期清理家中的排水沟，确保它们没有堵塞。
排水沟应有一定的坡度，以便水可以顺利流向排水口。
2. **检查和维修屋顶排水系统**：屋顶排水系统如果不能正常工作，可能会导致雨水滞留，进而造成屋顶漏水等问题。
您需要定期检查和维修这些系统，确保它们能够正常工作。
3. **安装防水材料**：在容易受潮的地方，如地下室或卫生间，应使用防水材料进行装修。
这些材料可以有效地防止水分渗透，保护房屋结构。
4. **合理设计地面坡度**：在设计和建造房屋时，应考虑地面的坡度，以便水可以顺利流向排水沟或排水口。
确保地面不会积水，这样可以减少潮湿和霉味等问题。
5. **定期维护和检查**：即使您已经完成了房屋的放排水设置，仍需要定期进行检查和维护。
随着时间的推移，排水系统可能会出现堵塞或损坏，需要及时的维修和更换。
总的来说，良好的放排水设置是保持房屋干燥、舒适和延长其使用寿命的关键。
通过定期的检查和维护，您可以确保您的房屋始终处于最佳状态。
(NZ-GD-04-2009)混凝土外墙窗口及屋面防水节点做法
中南控股集团南通建筑工程总承包有限公司混凝土外墙窗口及屋面防水节点做法单位：中南控股集团南通建筑工程总承包有限公司部门：技术质量部南通建筑工程总承包有限公司为解决混凝土外墙窗口、屋面水落管根处及出屋面管道根处渗水等质量通病，规范统一施工工艺。
现结合万科等项目好的做法，经总结整理，制订如下节点做法（以下节点均为示例，实际施工均应结合设计要求）：一、混凝土外墙窗口防水节点做法1、工艺流程2、操作要点窗洞口处沿四周设置通长宽10mm企口，与墙体混凝土一次性浇筑，能有效阻止雨水沿窗边渗入。
混凝土墙临时施工洞口也可采用此作法，但企口宽度及深度可适当加大，待填充墙砌筑完后，便于在砌块墙及混凝土墙不同材料之间张挂钢丝网抹灰施工。
由于企口较单薄，拆模时尤其要注意不要破坏棱角。
（图一）2-2图一混凝土外墙窗口防水节点做法二、出屋面管道防水节点做法1、工艺流程（以卷材防水倒置式屋面为例）2、操作要点本做法以防水卷材屋面为例，未表示保温层做法，各做法层及厚度等指标均为示例，按设计要求。
各道工序均应严格按设计及规范要求施工。
简要说明相关工序做法：（1）高聚物改性沥青防水卷材施工1）工艺流程清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2）清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。
3）涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。
4）附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。
5）铺贴卷材：卷材的层数、厚度应符合设计要求。
多层铺设时接缝应错开。
将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随时放卷随时用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固。
几种屋面做法的细部和节点处理
几种屋面做法的细部和节点处理几种屋面做法的细部和节点处理1.上人平屋面构造做法：（露台）（1） 10mm厚铺地缸砖面层，用干水泥擦缝，设分格缝≤2m×2m,留10mm宽缝，填1∶3水泥砂浆（2）撒素水泥面（洒适量清水）（3） 40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2m×2m,（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏（4） 25厚发泡聚苯乙烯板保温层（容重：30kg/m3）（5）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡2％（累计）并压平，最薄处20厚（6） 4厚APP防水卷材（热粘），接缝处用抹刀热抹平（7） 2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250卷起高度至少250（8） C20细石混凝土找坡1％并压平（最薄处20厚）（9）钢筋混凝土屋面板2. 非上人平屋面构造保温做法：（主楼屋面）（1） 40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2m×2m（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏（2） 25厚发泡聚苯乙烯板保温层（容重：18kg/m3）（3）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡2％（累计）并压平，最薄处20厚（4） 4厚APP防水卷材（满贴热粘），接缝处用抹刀热抹平（5） 2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250（6） C20细石混凝土找坡1％并压平（最薄处20厚）（7）钢筋混凝土屋面板3. 非上人平屋面构造不保温做法：（核心筒塔楼屋面）（1） 15厚1：2水泥砂浆粉面抹光（2） 40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2m×2m（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏（3） 4厚APP防水卷材（满贴热粘），接缝处用抹刀热抹平（4） 2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250（5） C20细石混凝土找坡2％并压平（最薄处20厚）（6）钢筋混凝土屋面板4. 种植土屋面：（汽车库顶板）（1） 250-400厚种植土（2）聚脂无纺布滤水层（120G/M2），四周上翻100高，端部通长用粘结剂50高（3） 80厚粒径15-20陶粒排水层（4） 40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2m×2m,（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏（5）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡2％并压平，最薄处20厚（6） 4厚APP防水卷材（热粘），接缝处用抹刀热抹平（7） 2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250（8） 20厚1：2水泥砂浆找平（9）钢筋混凝土屋面板找坡，放坡1%5. 广场砖屋面：（汽车库顶板人行道部分）（1） 50厚广场砖面层（2） 10厚1：1水泥砂浆结合层（3） 40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2m×2m,（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏（4）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡5‰并压平，厚度依据景观设计人行道道路标高而定（5） 4厚APP防水卷材（热粘），接缝处用抹刀热抹平（6） 2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250（7） 20厚1：2水泥砂浆找平（8）钢筋混凝土屋面板6. 植草砖屋面：（汽车库顶板行车道部分）（1） 100厚植草砖，砖孔内填土，砂土填缝，洒水使砂土沉实（2） 30厚砂土垫层（3） 50厚粒径15-20陶粒排水层（4） 40厚C20细石混凝土，内配筋Ø4@150双向，设分格缝≤2m×2m,（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏（5）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡5‰并压平，厚度100-150（6） 4厚APP防水卷材（热粘），接缝处用抹刀热抹平（7） 2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250（8） 20厚1：2水泥砂浆找平（9）钢筋混凝土屋面板二、找平层施工1. 找平层施工前先弹出控制线，明确各区域的坡度方向。
(完整word版)屋面排水及节点设计
作业三：屋面排水及节点设计任务书一、目的要求通过完成本次设计，掌握屋顶的排水方式和要求、坡度的形成方式。
来培养学生综合运用所学基础理论知识和专业知识，解决土建工程设计问题的能力；培养学生调查研究工程问题，查阅工程图纸、规范、手册和参考资料以及编写设计技术文件的能力；二、设计题目及设计条件办公楼屋面排水设计办公楼为六层砖混结构,楼板均为钢筋混凝土现浇板。
建筑顶层平面图如图4.1所示.底层地面标高为±0.000，室外标高为－0。
600m,顶层楼面标高为18。
000m，屋面标高为21.600m.外墙厚度为360mm,内墙厚度为240mm。
定位轴线与墙体中线相互重合.下部各层门窗及入口的洞口平面位置与顶层门窗洞口的平面位置相同。
屋面为不上人屋面。
办公楼所在地年降雨量为1250mm,每小时最大降雨量为l00mm。
设计此办公楼的屋面排水。
三、设计内容和深度及图纸要求用2号图纸一张,绘制该办公楼屋顶排水平面图和屋顶节点详图.1．屋顶排水平面图（比例1：100或1:200)绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟)轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。
屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离;第二道尺寸线为定位轴线尺寸,屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以及转角处的定位轴线.2．屋顶节点详图内容包括檐口节点详图、泛水节点详图、水落口节点详图和分格缝构造、屋面变形缝构造等。
详图用断面图形式表示。
与详图无关的其他部分用折段线断开。
详图的尺寸应标注在图样之外.详图中要标注详图符号和比例。
檐口节点详图:当采用檐沟外排水时,表示清楚檐沟板的形式、屋顶各层构造、檐口处的防水处理，以及檐沟板与屋面板、墙、圈梁或梁的相互关系，标注檐沟尺寸,注明檐沟饰面层的作法和防水层的收头构造作法。
屋面工程排水方案
屋面工程排水方案一、屋面工程排水方案的考虑因素1、屋面类型：根据不同的屋面类型制定相应的排水方案。
比如平屋面、坡屋面、绿化屋面、天窗以及其他特殊屋面。
2、降水量：根据当地的气象数据和降水情况，合理预估屋面的排水需求。
3、建筑结构：排水方案需要充分考虑建筑的结构特点，如梁柱布局、屋面坡度等。
4、建筑用途：不同用途的建筑对排水的要求不同，比如工厂仓库和商业综合体对排水的要求就大不相同。
5、屋面材料：不同的屋面材料对排水的影响也是不同的，比如金属屋面、混凝土屋面、沥青卷材屋面等。
6、周边环境：考虑周边环境对排水的影响，如是否有高楼群、大树等。
7、法规标准：根据现行的国家标准和建筑规范制定排水方案。
二、屋面排水方案常用的方式1、屋面坡度设计屋面的坡度设计是排水的基础，根据建筑的实际情况确定屋面的坡度，一般要求坡度大于3%，以保证水能够顺利排除。
2、排水设施根据屋面的不同特点，设计相应的排水设施，如排水沟、排水管道、雨水篦子、雨水口等。
排水设施的位置、数量和规格都需要根据实际情况进行合理设计。
3、雨水收集利用在一些特殊的屋面工程中，可以考虑利用雨水进行收集和利用，如在绿化屋面中利用雨水浇灌植物等。
4、雨水斗在一些坡屋面上，可以设置雨水斗来直接收集雨水，将其引到排水系统中。
5、防水层设计在排水方案中，必须结合防水层的设计，确保排水设施不会损害防水层的完整性，否则就会造成漏水现象。
三、排水方案设计的注意事项1、合理确定排水设施的位置和数量，保证排水畅通。
2、考虑尽可能减少排水设施的阻力，避免雨水积水。
3、排水系统的设计要考虑到维护和清洁的方便性。
4、考虑屋面的防水层和保温层，避免对其造成损害。
5、根据当地的气候特点和降水情况，合理选择排水设施的规格和材料。
6、根据建筑结构特点，确定排水管道的路径和坡度，以尽可能减少管道的弯曲和拐角。
7、对于高层建筑，需要考虑雨水的风压和风载，以免雨水被风吹回。
8、排水系统的设计要符合建筑规范和国家标准要求。
卷材防水屋面(构造层次、节点设计)
(1)水泥砂浆找平层和细石混凝土找平层 1)厚度要求：与基层结构形式有关。 2)技术要求：屋面板等基层应安装牢固，不得有松 动现象。 ①水泥砂浆找平层，基层是整体混凝土时，找平层的 厚度为15～20mm； ②基层是整体或板状材料保温层时，找平层的厚度为 20～25mm； ③基层是装配式混凝土板，松散材料作保温层时，找 平层的厚度为20～30mm； ④细石混凝土找平层，基层是松散材料保温层时，找 平层的厚度为30～35mm。
4.变形缝 屋面变形缝处附加墙与屋面交接处的泛水部位， 应做好附加增强层；接缝两侧的卷材防水层铺贴至缝 边；然后在缝中填嵌直径略大于缝宽的衬垫材料，如 聚苯乙烯泡沫塑料棒、聚乙烯泡沫板等。为了使其不 掉落，在附加墙砌筑前，缝口用可伸缩卷材或金属板 覆盖。附加墙砌好后，将衬垫材料填入缝内。嵌填完 衬垫材料后，再在变形缝上铺贴盖缝卷材，并延伸至 附加墙立面，卷材在立面上应采用满粘法，铺贴宽度 不小于100mm。为提高卷材适应变形的能力，卷材与 附加墙顶面上宜粘贴。
卷材防水屋面
2.天沟、檐沟及水落口 天沟、檐沟卷材铺设前，应先对水落口进行密封 处理。在水落口杯埋设时，水落口杯与竖管承插口的 连接处应用密封材料嵌填密实，防止该部位在暴雨时 产生倒水现象。水落口周围直径500mm范围内用防水 涂料或密封材料涂封作为附加增强层，厚度不少于 2mm，涂刷时应根据防水材料的种类采用不同的涂刷 遍数来满足涂层的厚度要求。水落口杯与基层接触处 应留宽10mm，深10mm的凹槽，嵌填密封材料。
(3)板缝经调节后宽度仍大于40mm 以上时，应在板下设吊模补放构造钢筋 后，再浇细石混凝土
2.找平层施工 强制性条文：“屋面（含天沟、檐沟）找平层 的排水坡度必须符合设计要求。” 找平层的作用是保证卷材铺贴平整、牢固；找 平层必须清洁、干燥。 常用的找平层分为：水泥砂浆、细石混凝土、 沥青砂浆找平层。 找平层的排水坡度应符合设计要求
屋面防水施工方案常用(13篇)
屋面防水施工方案常用(13篇)屋面防水施工方案1一、施工顺序：先将需施工的屋顶老化防水层清除，屋顶表面清扫干净。
再做基层处理：需30厚1：3水泥砂浆找平层 2%坡度放样分隔缝、沿沟位置、屋面出气洞，SGF珍珠岩板找坡铺贴，1：1水泥砂浆沟缝（包括分格缝油膏）细部处理，清洁、保护屋面至完工。
女儿墙滴水槽塑料条10_80，双重防水滴线，女儿墙压顶采用罗马线，细石砼找坡。
对沿沟、雨水口、女儿墙、穿墙管等节点部位先进行加强处理，沿沟、檐沟纵向坡度不宜小于1%，沟底水落差不得超过200mm，其他重要细部处理应采用软处理，油膏密封。
二、屋面防水找平层技术要求1、坚固性要求找平层介于防水层和结构层之间，它要承受风、雨、雪等屋面设计荷载，又要传递防水层的施工荷重，故须具有一定的强度和硬度。
本工程设计要求采用1：3水泥砂浆做成找平层，施工中应严格控制水灰比，适度掌握稠度、含水量等。
2、平整度要求防水层对于找平层的平整要求是用2m的长靠尺检验，平面间隙不超过3mm，保持表面平整、厚度一致是防止屋面积水、清除渗漏的重要措施之一，所以说不能在找平层埋管。
3、干燥性要求基层含水率以不超过6%为宜，若含水量不符合要求，对防水层的施工质量影响很大，轻者起隔离作用，破坏粘结，重者造成空鼓开裂，破坏防水效果，因此为确保防水效果，对基层含水率必须进行有效控制。
除用仪器测定外，现场可采用简易方法检验，例如用圆钉尖划痕，当划速快有坚硬感，线槽又浅，线痕呈白色时，表示符合干燥要求。
4、洁净度要求防水层施工前基层必须保持清洁，清扫后存在于缝隙、阴角处的'尘埃用压缩空气吹净。
油垢污染、焊渍、毛刷、锈斑则应洗刷砂磨干净，只有保持表面法净，才能保证防水涂料有效地渗透到水泥砂浆内部，加强防水涂料和基层粘接，提高防水能力。
5、防水坡度设计要求：正确的排水坡度和坡向必须在基层上明显给出，无论是结构找坡还是建筑找坡，在找平层上表示的都应是设计坡度。
屋面防水构造做法及节点详图_secret
b、干铺瓦做法（2）
做法说明： 斜屋面排水必须体系完整、排水畅通。明沟设置、排水流向以及落水管布置应根据屋面
形状做好深化设计和细部构造详图，保证排水通畅。 构造做法：
1、钢筋混凝土屋面板 浇筑屋面板时应预留固定顺水条钢筋，钢筋直径Φ6、伸出板面 100～150mm（长度够固 定顺水条即可），横坡向间距应与顺水条间距相同、位置对应、且不得大于 500mm，顺坡向 间距不得大于 1500mm、且保证每根顺水条不少于 3 根。 2、找平层 3、2mm 厚的聚氨酯防水涂膜防水层 4、淋水试验，大雨后检查，淋水时间不少于 2 小时 5、顺水条 防水层表面干燥后，安装顺水条并用预留钢筋固定。顺水条间距不得大于 500mm，高度 应与保温层面相同，或略高于保温层面。 6、保温层 顺水条安装固定后，在顺水条间铺设挤塑聚苯保温板。保温层与顺水条间应结合紧密。 保温板厚度根据节能计算确定。 7、挂瓦条 根据屋面瓦规格及布排方式将挂瓦条固定在顺水条上。 8、屋面瓦 根据建筑设计做法安装屋面瓦。 质量控制点：出屋面管道四周封堵及圆角、防水附加层；屋面防水层；淋水试验；顺水条和 挂瓦条的安装、固定。
5) 女儿墙根部、出屋面管道、烟道、落水口等阴角部位均须增加防水附加 层。防水附加层材料及做法与防水层相同，防水附加层应从阴角开始上反和水平 延伸各不小于 250 mm。
6) 防水层采用不小于 2mm 厚聚氨酯防水涂膜。防水层在女儿墙、出屋面管 道、烟道等高出屋面的地方须上反，上反高度不得低于完成面 300mm。
9) 屋面保温层内必须设置排气孔，以排掉保温层中的湿气，防止防水层起 鼓、破坏。铺设保温层时应作好对防水层的保护，不得对防水层造成任何破坏。
10)刚性保护层为 40mm 厚 C20 细石混凝土，内配φ6@200 单层双向钢筋网， 分格缝间距为 6m×6m，缝宽 10mm，缝内钢筋断开，以利于混凝土自由收缩、在 分仓缝间不出现不可控裂缝，四周墙根处设伸缩缝，缝宽 20 mm，缝内嵌填密封 膏。 3.4.2 平屋面防水做法 a、 有保温层无种植土做法
屋顶花园构造排水做法
关于屋顶花园的防水构造作法一，屋顶花园的防水构造作法在现代城市中，高楼耸立，绿色越来越少，为了增加绿化面积，改善城市环境，逐渐兴起了屋顶花园，因此种植植物的屋面需做特殊处理；现将种植植物屋面的构造作法介绍如下，仅供设计施工人员参考。
一）楼房屋面的种植构造，根据气候条件主屋面结构分述如下：1）少雨地区，种植土厚度宜为３０ｃｍ，可以视作保温层，所以屋面构造不必另加保温层，也不必附加排水层。
2）温暖多雨地区，种植土下设排水层，同时在防水层下应加设保温层。
寒冷多雨地区，种植土下设排水层，同时在防水层下应加设保温层。
坡度20%以上的斜坡屋面，可做成梯田式，利用排水层和覆土层找坡。
二）地下室顶板上的种植构造：这一类种植屋面和楼房屋面种植不同，覆土一般较厚，多在５０ｃｍ以上。
如果栽种乔木，覆土应达１ｍ以上。
由于覆土很厚，不管土中含水量大小均有保温的功能，所以不必另设保温层。
种植土和大地土体连接，雨水渗入土壤中，可均匀分散，故不必设排水层。
三）种植屋面的构造层次：1）种植土层：一般采用野外可耕作的土壤为基土，再掺以松散物混合而成种植土。
2）隔离层：隔离层可采用无纺布、玻璃丝布，也可用塑料布，为了透水搭接不粘合。
3）蓄水层：蓄水层用５ｃｍ厚的泡沫塑料铺成，还有一种海绵状毡，作蓄水层也很好。
4）排水层：排水层是用２～３ｃｍ粒径的碎石或卵石，厚度为10～15ｃｍ。
5）保护层：一般选用铝箔面沥青油毡、聚氯乙烯卷材或中密度聚乙烯土工布。
6）防水层：防水层要二道设防。
如用合成高分子卷材和涂料，可选择上为１．５ｍｍ厚的Ｐ型宽幅聚氯乙烯卷材或厚１ｍｍ的高密度聚乙烯，下为２ｍｍ厚聚氨酯或硅橡胶涂膜；也可选择上为高密度聚乙烯卷材，下为硅橡胶或聚氨酯涂膜。
如用沥青基卷材，可采用迭层，均为聚酯胎的ＳＢＳ、ＡＰＰ改性沥青卷材，厚度为５ｍｍ以上，满粘法粘结，覆面材料为金属箔。
7）砂浆找平层：水泥砂浆找平层直接抹在屋面板上，不必找坡。
8）保温层：保温层首先要轻，堆积密度不大于１００ｋｇ/ｍ３。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 屋面排水及节点设计学习目标1.掌握屋顶的排水方式和要求、坡度的形成方式。
2.掌握屋面防水的种类、构造层次和细部构造做法。
3.熟悉屋面排水设计的方法和步骤。
4.熟悉屋顶排水平面图和节点详图的识读，增强图纸表达能力。
学习重点1.屋顶的排水方式的选择和平屋顶排水方案的设计。
2.屋面柔性防水、刚性防水的构造层次和细部构造做法。
3.屋顶排水平面图和节点详图的主要内容和尺寸标注。
4.1 设计任务书4.1.1 设计题目及设计条件办公楼屋面排水设计办公楼为六层砖混结构，楼板均为钢筋混凝土现浇板。
建筑顶层平面图如图4.1所示。
底层地面标高为±0.000，室外标高为－0.600m，顶层楼面标高为18.000m，屋面标高为21.600m。
外墙厚度为360mm，内墙厚度为240mm。
定位轴线与墙体中线相互重合。
下部各层门窗及入口的洞口平面位置与顶层门窗洞口的平面位置相同。
屋面为不上人屋面。
办公楼所在地年降雨量为1250mm，每小时最大降雨量为l00mm。
设计此办公楼的屋面排水。
4.1.2 设计内容和深度及图纸要求用3号图纸一张，绘制该办公楼屋顶排水平面图和屋顶节点详图。
1．屋顶排水平面图（比例1:100或1:200）绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟）轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。
屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离；第二道尺寸线为定位轴线尺寸，屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以及转角处的定位轴线。
2．屋顶节点详图内容包括檐口节点详图、泛水节点详图、水落口节点详图和分格缝构造、屋面变形缝构造等。
详图用断面图形式表示。
与详图无关的其他部分用折段线断开。
详图的尺寸应标注在图样之外。
详图中要标注详图符号和比例。
檐口节点详图：当采用檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐口处的防水处理，以及檐沟板与屋面板、墙、圈梁或梁的相互关系，标注檐沟尺寸，注明檐沟饰面层的作法和防水层的收头构造作法。
当采用女儿墙外排水或内排水时，表示清楚女儿墙压顶构造、泛水构造、屋顶各层构造，标注出女儿墙的高度、泛水高度等尺寸。
泛水节点详图：画出竖直墙体与屋面相交处的连接构造，表示清楚屋面各层构造和泛水构造，注明构造作法，标注泛水高度等有关尺寸。
水落口节点详图：表示清楚雨水口的形式、水落口处的防水处理，注明细部作法，标注雨水口等有关尺寸。
分格缝构造：又称分仓缝，当采用刚性防水屋面时，表示清楚分格缝的宽度、缝内嵌填材料、缝口表面卷材铺盖构造及相应尺寸，表示清楚屋面各层构造。
屋面变形缝构造：当建筑有设置变形缝时，要绘制屋面变形缝构造。
表示清楚屋面变形缝处构造做法和尺寸。
根据变形缝设置的位置不同有两种情况：等高屋面的变形缝和高低跨处的屋面变形缝。
4.2 设计方法、步骤和要点提示4.2.1设计方法和步骤4.2.1.1 确定屋面坡度的形成方法和坡度大小屋面坡度的形成方法有材料找坡和结构找坡。
结构找坡适用于屋面进深较大（＞18m）的建筑。
民用建筑的进深一般不大，所以一般均采用材料找坡。
屋面坡度可做成四坡屋面（图4.2（a））或双坡屋面（图4.2（b））。
四坡屋面沿屋面四周设置檐沟。
双坡屋面沿屋顶纵向两侧设置檐沟。
一般情况下，临街建筑平屋顶屋面宽度小于12m时，可设单侧找坡（图4.2（c））。
屋面的排水坡度应根据屋顶结构形式、屋面基层类别、防水构造形式，材料性能及当地气候等条件确定，并应符合表4.1的规定。

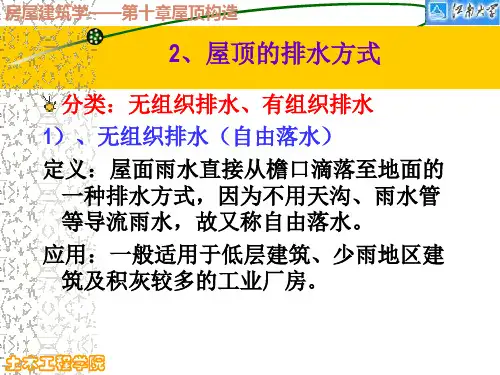

（a）四坡屋面（b）双坡屋面（c）单坡屋面图4.2 屋面坡度形式表4.1屋面的排水坡度4.2.1.2 确定排水方式屋面排水方式分为有组织排水和无组织排水两类。
在年降雨量小于或等于900mm的地区，檐口高度大于10m时，或年降雨量大于900mm的地区，当檐口高度大于8m时，应采用有组织排水。
在年降雨量小于或等于900mm的地区，檐口高度不大于10m时，或年降雨量大于900mm的地区，当檐口高度不大于8m时，可采用无组织排水。
有组织排水通常有外排水和内排水之分。
内排水（图4.3（d））多用于多跨房屋、高层建筑以及寒冷地区水落管易发生冰冻堵塞的建筑。
其他建筑宜优先考虑采用外排水方式。
外排水方式通常有檐沟外排水（图4.3（a））、女儿墙外排水（图4.3（c））和女儿墙檐沟外排水（图4.3（b））几种方案。
（a）檐沟外排水（b）女儿墙檐沟外排水（c）女儿墙外排水（d）内排水图4.3 有组织排水方案4.2.1.3 划分排水区域排水区域划分应尽可能规整，面积大小应相当，以保证每个水落管排水面积负荷相当。
在划分排水区域时，每块区域的面积宜小于200m2，以保证屋面排水通畅，防止屋面雨水积聚。
划分排水区域时，要考虑到雨水口设置位置。
雨水口设置位置要注意尽量避开门窗洞口和入口的垂直上方位置，一般设置在窗间墙部位。
雨水口间距一般18～24m，民用建筑水落管间距以12m～16m适合。
4.2.1.4 确定檐沟的断面形状、尺寸以及檐沟坡度檐沟一般采用出墙面的外挑形式，在确定断面形状时要考虑到檐沟对立面效果的影响。
同时由于是悬挑构件，设计时须防止倾覆，常采用的形式有现浇式、预制搁置式和自重平衡式（如图4.4所示）。
(a)现浇式；(b)预制搁置式；(c)自重平衡式图4.4 檐沟形式檐沟外壁高度一般在200～300mm，分水线处最小深度不小于120mm，由于檐沟对建筑立面效果影响较大，也可根据设计要求适当加高。
檐沟净宽不小于200mm，悬挑出墙体部分的长度一般可取400～600mm。
檐沟设计尺寸示意图见图4.5。
图4.5 檐沟尺寸示意图檐沟纵向坡度不应小于1％，用石灰炉渣等轻质材料垫置起坡。
沟底水落差不得超过200mm。
檐沟不得流经变形缝和防火墙。
4.2.1.5 确定水落管所用材料、口径大小，布置水落管水落管管材通常有铸铁、镀锌铁皮、塑料、PVC和陶瓷等。
选择管材时，要结合经济效果、立面要求、当地材料供应情况和通常做法综合考虑。
民用建筑水落管常用管径有75mm、100mm、125mm等几种。
选择水落管管径时，应根据汇水面积确定，一根水落管最大汇水面积宜小于200m2。
表4.2中列出了一根水落管最大汇水面积、小时降雨量与管径的关系。
一般选用100mm管径的水落管。
表4.2 水落管最大汇水面积水落管距离墙面不应小于20mm，其排水口距离水坡的高度不应大于200mm，水落管应用管箍与墙面固定，管箍最大间距不得超过1.2m。
接头的承插长度不应小于40mm。
水落管经过的带形线脚、檐口线等墙面突出部分处宜用直管，并应预留缺口或孔洞。
当必须采用弯管绕过时，弯管的接合角应为钝角。
4.2.1.6 檐口、泛水、水落口和刚性屋面分格缝、屋面变形缝的节点设计1．檐口节点设计（1）卷材防水屋面的天沟、檐沟应增铺附加层。
当采用沥青防水卷材时应增设一层卷材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层。
（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm。
（3）天沟、檐沟卷材收头应固定密封。
（4）无组织排水檐口800mm范围内卷材应采取满粘法；卷材收头应固定密封。
檐口下端应做滴水处理。
2. 泛水节点设计柔性防水屋面泛水构造要求：（1）铺贴泛水处的卷材应采取满粘法。
泛水收头应根据泛水高度和墙体材料确定收头密封形式。
1）墙体为砖墙时，卷材收头可直接铺压在女儿墙压顶下，用压顶条钉压固定并用密封材料密封严密，压顶应做防水处理；卷材收头也可压入凹槽内固定密封，凹槽距屋面找平层的高度不应小于250mm，凹槽上部的墙体也应做防水处理。
2）墙体为混凝土时，卷材的收头可采用金属压条钉压，并用密封材料封固。
（2）泛水宜采取隔热防晒措施，可在防水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护，也可采用涂刷浅色涂料或粘贴铝箔保护。
（3）女儿墙、山墙可用现浇混凝土或预制混凝土压顶，也可用金属制品或合成高分子卷材封顶。
刚性防水屋面泛水构造要求：（1）刚性防水层与山墙、女儿墙交接处应留宽度为30mm的缝隙，并应用密封材料嵌填；泛水处应铺设卷材或涂膜附加层。
（2）卷材或涂膜附加层的收头处理同柔性防水屋面要求。
3. 水落口节点设计（1）水落口宜采用金属或塑料制品。
（2）水落口埋设标高，应考虑雨水口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸。
（3）水落口周围直径500mm范围内坡度不应小于5％，并应用防水涂料涂封，其厚度不小于2mm。
水落口与基层接触处应留宽20mm、深20mm凹槽，并用密封材料嵌填。
4. 刚性防水屋面分格缝节点设计（1）分格缝的宽度宜为5~30mm。
（2）缝内嵌填密封材料，上部应设置保护层。
5. 屋面变形缝节点设计柔性防水屋面变形缝构造要求：缝内宜填充泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶部应加扣混凝土盖板或金属盖板。
刚性防水屋面变形缝构造要求：（1）刚性防水层与变形缝两侧墙体交接处应留宽度为30mm的缝隙，并用密封材料嵌填。
（2）泛水处应铺设卷材或涂膜附加层。
（3）缝内应填充泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶部应加扣混凝土盖板或金属盖板。
4.2.2 设计要点和常见问题提示1. 屋面排水坡度：应符合表4.1的规定。
一般平屋面采用结构找坡不应小于3%，采用材料找坡宜为2%。
卷材屋面的坡度不宜大于25%，当坡度大于25%时应采取固定和防滑落的措施。
2. 屋面排水找坡几何关系（1）错误示例及改进措施（图4.6（a ）） 1）相同坡度相交天沟线不成45°； 2）排水口不在天沟底部最低处； 3）出现积水点△；4）檐沟纵坡小于1%； 5）宜设置两个排水口。
改进示意方案a （图4.6（b ）） 1）相同坡度相交线成45°； 2）排水口位于天沟底部最低处； 3）死角设置反坡，避免积水点； 4）檐沟纵坡取1%。
改进示意方案 b （图4.6（c ））1）设置两个排水口； 2）当b <a 时可减小屋面找坡厚度。
（2）有挑檐平屋面（图4.7）：设檐沟外排水，周边檐口要在同一水平位置，可为四面排水找坡，相同坡度相交分水线居中，斜脊线为45°，即1:1的关系。
（3）无挑檐平屋面（图4.8）：设女儿墙外排水，屋面周边高度可以不同，如为单面找坡，檐沟纵坡为1%，2%主坡面与1%檐沟相交天沟线为26.56°，即2:1的关系。
（4）屋面形状不规则（图4.9）：为减小建筑找坡厚度，应根据排水方式和水落口位置，尽可能均衡坡长，当长坡坡度为2%，如要求檐口在同一水平位置，短坡坡度必然大于2%。
