现代交流伺服系统原理及控制方法
伺服电动机
伺服电动机认知1．永磁交流伺服系统概述现代高性能的伺服系统，大多数采用永磁交流伺服系统，其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
(1)交流伺服电动机的工作原理伺服电机内部的转子是永久磁铁，驱动器控制的u／V／W三相电形成电磁场，转子在此磁场的作用下转动，同时电动机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电动机的精度决定于编码器的精度(线数)。
伺服驱动器控制交流永磁伺服电动机(PMSM)时，可分别工作在电流(转矩)、速度、位置控制方式下。
系统的控制结构框图如图7-17所示。
系统基于测量电机的两相电流反馈(Ia、Ib)和电机位置。
将测得的相电流(Ia、Ib)结合位置信息，经坐标变化(从a，b，c坐标系转换到转子d，q坐标系)，得到Ia、Ib分量，分别进入各自的电流调节器。
电流调节器的输出经过反向坐标变化(从d，q坐标系转换到a，b，c坐标系)，得到三相电压指令。
控制芯片通过这三相电压指令，经过反向、延时后，得到6路PWM波输出到功率器件，控制电机运行。
伺服驱动器均采用数字信号处理器(DSP)作为控制核心，其优点是可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入了软启动电路，以减小启动过程对驱动器的冲击。
智能功率模块(IPM)的主要拓扑结构是采用了三相桥式电路，原理图如图7-18所示。
利用了脉宽调制技术(Pulse width Modulation，PWM)，通过改变功率晶体管交替导通的时间来改变逆变器输出波形的频率，改变每半周期内晶体管的通断时问比，即通过改变脉冲宽度来改变逆变器输出电压幅值的大小以达到调节功率的目的。
关于图7-17中的矢量控制原理，此处不予讨论。
交流伺服电动机的原理及三种转速控制方式
交流伺服电动机的原理及三种转速控制方式交流伺服电机的定子装有三相对称的绕组，而转子是永久磁极。
当定子的绕组中通过三相电源后，定子与转子之间必然产生一个旋转场。
这个旋转磁场的转速称为同步转速。
电机的转速也就是磁场的转速。
由于转子有磁极，所以在极低频率下也能旋转运行。
所以它比异步电机的调速范围更宽。
而与直流伺服电机相比，它没有机械换向器，特别是它没有了碳刷，完全排除了换向时产生火花对机槭造成的磨损，另外交流伺服电机自带一个编码器。
可以随时将电机运行的情况“报告”给驱动器，驱动器又根据得到的11报告"更精确的控制电机的运行。
由此可见交流伺服电机优点确实很多。
可是技术含量也高了，价格也高了。
最重要是对交流伺服电机的调试技术提高了。
也就是电机虽好，如果调试不好一样是问题多多。
伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与H标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
伺服电动机（或称执行电动机）是自动控制系统和计算装置中广泛应用的一种执行元件。
其作用为把接受的电信号转换为电动机转轴的角位移或角速度，按电流种类的不同，伺服电动机可分为直流和交流两大类。
下面简单介绍交流伺服电动机有以下三种转速控制方式：(1)幅值控制控制电流与励磁电流的相位差保持90°不变，改变控制电压的大小。
(2)相位控制控制电压与励磁电压的大小，保持额定值不变，改变控制电压的相位。
(3)幅值一相位控制同时改变控制电压幅值和相位.交流伺服电动机转轴的转向随控制电压相位的反相而改变。
交流伺服电机的工作原理
交流伺服电机的工作原理
伺服电机是一种特殊的电动机，它通过对电机的控制器进行反馈控制，实现精确的位置、速度和力矩控制。
以下是伺服电机的工作原理：
1. 传感器反馈：伺服电机系统通常会使用编码器来测量电机的转子位置，并将该信息反馈给控制器。
编码器可以采用绝对编码器或增量编码器，用于提供准确的位置信息。
2. 控制器：控制器是伺服电机系统的核心部件，它接收传感器反馈的位置信号，并根据设定值和反馈值之间的误差来生成控制信号。
控制器可以采用PID控制算法或其他控制算法，以确保输出信号能够精确地调节电机的转速和位置。
3. 动力放大器：控制器生成的控制信号会经过动力放大器，放大器会将低电平的控制信号转换为足够大的电流或电压，以驱动电机。
动力放大器通常具有过载保护功能，以防止电机过载或损坏。
4. 电机：伺服电机是一种特殊设计的电动机，它通常由一个转子和一个固定的定子组成。
控制器通过控制输出信号，调节电机的电流、电压和频率，以驱动转子旋转。
伺服电机通常具有高转矩、高精度和高响应速度的特点。
5. 反馈系统：伺服电机系统中的反馈系统起到提供准确位置信息的作用。
当电机工作时，编码器会不断测量转子的位置，并通过传感器将该信息反馈给控制器。
控制器会根据反馈信号和
设定值之间的误差来调整控制信号，以实现精确的位置控制。
通过以上的工作原理，伺服电机可以实现高精度的位置控制、速度控制和力矩控制。
它广泛应用于工业自动化、机器人技术、医疗设备等领域，为各种应用提供高效、精准的运动控制。
交流伺服电机
交流伺服电机交流伺服电机是一种广泛应用于工业自动化领域的电机类型，在现代生产中发挥着重要作用。
交流伺服电机通过内置的编码器反馈系统，可以实现精确的位置控制和速度控制，从而提高了生产效率和产品质量。
本文将介绍交流伺服电机的工作原理、应用领域以及优势特点。
工作原理交流伺服电机通过电子控制系统控制电流的大小和方向，从而控制电机转子的位置和速度。
其工作原理包括位置控制回路、速度控制回路和电流控制回路。
位置控制回路接收编码器反馈信号，比较目标位置和当前位置之间的差异，通过控制电流大小和方向来驱动电机转子转动至目标位置。
速度控制回路根据编码器反馈信号和设定速度值之间的差异，控制电机的转速。
电流控制回路则根据速度控制回路的输出，控制电机的电流大小和方向，以实现精确的速度控制。
应用领域交流伺服电机广泛应用于各种自动化设备和机械领域，如工业机器人、数控机床、包装设备、印刷设备等。
在这些领域，交流伺服电机可以提供精确的位置控制和速度控制，满足高效生产的需求。
同时，在医疗设备、航空航天等领域也有着重要应用，用于控制精密的运动系统。
优势特点交流伺服电机相比其他类型的电机具有以下优势特点：•高精度：交流伺服电机具有较高的控制精度，可以实现微米级的定位精度，适用于需要高精度控制的应用。
•高效率：交流伺服电机运行稳定，能够提供较高的效率，降低能源消耗，节省生产成本。
•响应速度快：交流伺服电机响应速度快，可以在短时间内实现从静止到目标速度的转变，提高生产效率。
•可编程控制：交流伺服电机可以通过程序控制实现各种运动模式和轨迹规划，满足不同应用的需求。
总体而言，交流伺服电机在工业自动化领域具有重要地位，通过其高精度、高效率和快速的特点，为生产提供了稳定可靠的动力支持。
本文简要介绍了交流伺服电机的工作原理、应用领域以及优势特点，希望能够帮助读者更好地了解交流伺服电机的基本知识。

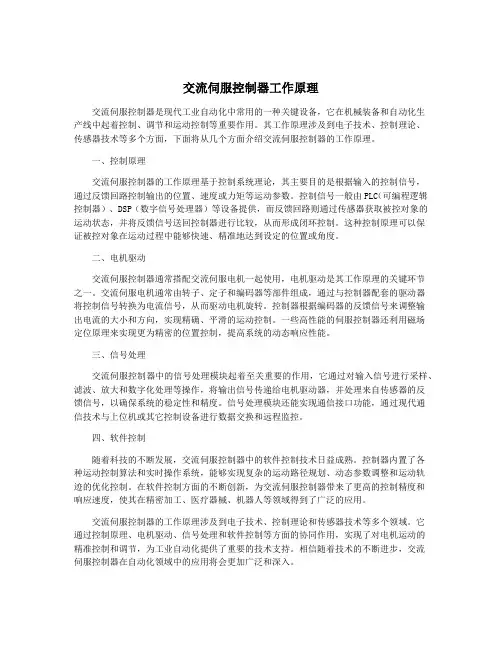

交流伺服控制器工作原理
交流伺服控制器工作原理交流伺服控制器是现代工业自动化中常用的一种关键设备，它在机械装备和自动化生产线中起着控制、调节和运动控制等重要作用。
其工作原理涉及到电子技术、控制理论、传感器技术等多个方面，下面将从几个方面介绍交流伺服控制器的工作原理。
一、控制原理交流伺服控制器的工作原理基于控制系统理论，其主要目的是根据输入的控制信号，通过反馈回路控制输出的位置、速度或力矩等运动参数。
控制信号一般由PLC（可编程逻辑控制器）、DSP（数字信号处理器）等设备提供，而反馈回路则通过传感器获取被控对象的运动状态，并将反馈信号送回控制器进行比较，从而形成闭环控制。
这种控制原理可以保证被控对象在运动过程中能够快速、精准地达到设定的位置或角度。
二、电机驱动交流伺服控制器通常搭配交流伺服电机一起使用，电机驱动是其工作原理的关键环节之一。
交流伺服电机通常由转子、定子和编码器等部件组成，通过与控制器配套的驱动器将控制信号转换为电流信号，从而驱动电机旋转。
控制器根据编码器的反馈信号来调整输出电流的大小和方向，实现精确、平滑的运动控制。
一些高性能的伺服控制器还利用磁场定位原理来实现更为精密的位置控制，提高系统的动态响应性能。
三、信号处理交流伺服控制器中的信号处理模块起着至关重要的作用，它通过对输入信号进行采样、滤波、放大和数字化处理等操作，将输出信号传递给电机驱动器，并处理来自传感器的反馈信号，以确保系统的稳定性和精度。
信号处理模块还能实现通信接口功能，通过现代通信技术与上位机或其它控制设备进行数据交换和远程监控。
四、软件控制随着科技的不断发展，交流伺服控制器中的软件控制技术日益成熟。
控制器内置了各种运动控制算法和实时操作系统，能够实现复杂的运动路径规划、动态参数调整和运动轨迹的优化控制。
在软件控制方面的不断创新，为交流伺服控制器带来了更高的控制精度和响应速度，使其在精密加工、医疗器械、机器人等领域得到了广泛的应用。
交流伺服控制器的工作原理涉及到电子技术、控制理论和传感器技术等多个领域。
交流伺服调速原理
交流伺服调速原理伺服调速是一种在工业控制领域中广泛应用的技术，通过对伺服电机的控制，实现对机械设备的精确调速。
在这个过程中，交流伺服调速原理起着至关重要的作用。
本文将以交流伺服调速原理为主题，介绍其基本概念、工作原理以及应用领域。
一、基本概念交流伺服调速是一种通过改变电机的输入电压频率来实现调速的方法。
它利用交流电机的特性，根据电机转速与电压频率的关系，通过调整输入电压的频率，来控制电机的转速。
这种调速方式具有调速范围广、动态性能好等优点，因此被广泛应用于各种需要精确控制的工业领域。
二、工作原理交流伺服调速原理基于矢量控制理论，通过控制电机的磁通和转矩，实现对电机的精确控制。
在交流伺服调速系统中，主要包括三个部分：传感器、控制器和执行机构。
1. 传感器：传感器用于感知电机的实际运行状态，通常包括位置传感器、速度传感器和转矩传感器。
传感器将所感知到的信号传输给控制器，以实现对电机的闭环控制。
2. 控制器：控制器是交流伺服调速系统的核心部分，它接收传感器传来的信号，并根据设定的控制策略，计算出控制信号。
控制信号经过放大和变换后，送入执行机构。
3. 执行机构：执行机构是通过控制信号来执行相应动作的部件，通常是电机。
执行机构接收控制信号后，通过改变输入电压的频率和幅值，实现对电机的精确控制。
三、应用领域交流伺服调速广泛应用于各种需要精确控制的场合，如机床加工、工业自动化生产线、印刷设备、纺织设备等。
它能够实现对设备的高速、高精度控制，提高生产效率和产品质量。
1. 机床加工：交流伺服调速在机床加工中起着重要作用。
它能够实现对工件的高速、高精度加工，提高加工效率和产品质量。
2. 工业自动化生产线：交流伺服调速在工业自动化生产线中广泛应用。
它能够实现对生产线的快速响应和高精度控制，提高生产效率和产品质量。
3. 印刷设备：交流伺服调速在印刷设备中的应用越来越广泛。
它能够实现对印刷速度和张力的精确控制，提高印刷质量和生产效率。
交流伺服电机的机械特性及控制方式PPT
轴形成电磁转矩。根据左手定则，转矩方向与磁铁转动的 方向是一致的，也是顺时针方向。因此，鼠笼转子便在电 磁转矩作用下顺着磁铁旋转的方向转动起来。
励磁绕组 控制绕组
电气原理图
ic I m sin t
if I m sin t 90
if Ic
南京埃斯顿 太仓东元
国内重要伺服系统生产企业
5、卧龙电气集团股份有限公司 公司，前身是成立于1995年的浙江 卧龙集团电机工业有限公司。1998 年变更设立为浙江卧龙电机股份有 限公司。
6、北京和利时电机技术有限公 司，位于江苏省苏州市太仓市浏河 镇闸南工业区。
卧龙电气
北京和利时
国外重要伺服系统生产企业 产品进入我国市场的国外重要伺服系统生产企业有：
(1)调速范围宽广。伺服电动机的转速随着控制电 压改变，能在宽广的范围内连续调节。 (2)转子的惯性小，即能实现迅速启动、停转。 (3)控制功率小，过载能力强，可靠性好。
1.4 伺服电机在自控制系统中的典型应用
其它场合的应用
国内重要伺服系统生产企业
1、广州数控设备有限公司公司，创 建于1991年，位于广州市罗冲围螺涌北 路一街7号。
C B
A
伺服电动机的机械特性
设电机的负载阻转矩为TL，控制电压 0.25UC时,电机在特性点A运行，转速为na，这 时电机产生的转矩与负载阻转矩相平衡。当 控制电压升高到0.5UC时，电机产生的转矩就 随之增加C，由于电机的转子及其负载存在着 惯性，转速不能瞬时改变，因此电机就要瞬 时地在特性点C运行，这时电机产生的转矩大 于负载阻转矩，电机就加速，一直增加到nb， 电机就在B点运行。
德国西门子伺服电机 安川伺服电机驱动器
交流永磁伺服电机工作原理
交流永磁伺服电机工作原理交流永磁伺服电机是一种先进的电动机，其工作原理基于对磁场的控制和反馈，能够实现高精度的位置控制和速度调节。
在现代工业自动化领域得到广泛应用。
1. 结构组成交流永磁伺服电机由定子和转子两部分组成。
定子包括定子铁芯、定子绕组，而转子由永磁体组成。
在电机内部，定子绕组通过外部的电流激励，产生一个旋转磁场，永磁体则在该磁场的作用下转动。
2. 工作原理当给交流永磁伺服电机通以电流时，定子绕组中会产生一个旋转磁场，该磁场与永磁体之间会产生一个磁场相互作用力矩，从而使永磁体转动。
这就是基本的电磁转动原理。
通常，交流永磁伺服电机的转子上安装有编码器，用于实时检测转子位置。
通过对编码器的反馈，控制系统可以精确控制电机的转动速度和位置。
3. 控制方法交流永磁伺服电机通常采用矢量控制技术进行控制。
矢量控制可以通过对电流和磁场进行独立控制，实现高精度的速度和位置控制。
在控制系统中，通常采用PID控制器对电机进行闭环控制。
PID控制器通过比较设定值和反馈值，调整电机的输出电流，从而实现对电机速度和位置的控制。
4. 应用领域交流永磁伺服电机广泛应用于需要高精度控制的领域，例如数控机床、印刷设备、纺织机械等。
由于其响应速度快、控制精度高、能耗低的特点，使其在现代自动化生产中扮演着重要的角色。
交流永磁伺服电机在医疗设备、航空航天、机器人等领域也有广泛应用，为这些领域的精密控制提供了有力支持。
结语交流永磁伺服电机凭借着其高精度的控制能力和稳定可靠的性能，成为当今工业自动化领域的重要装备之一。
通过对其工作原理的深入理解，可以更好地应用和运用这一先进的电动机技术。
伺服驱动器的工作原理及其控制方式
伺服驱动器的工作原理及其控制方式伺服驱动器（servo drives）又称为伺服控制器、伺服放大器，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。
功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。
经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。
功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。
整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。
随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。
伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。
尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。
当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。
该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。
一般伺服都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。
交流伺服电动机工作原理
交流伺服电动机工作原理摘要：交流伺服电动机是一种广泛应用于工业自动化领域的电动机。
本文将详细介绍交流伺服电动机的工作原理，包括主要组成部分、控制系统和工作过程。
一、引言交流伺服电动机是一种具有高精度、高效率和高可靠性的电动机，广泛应用于工业自动化领域。
它能够根据系统需求实现精确的位置、速度和力控制，从而提高生产效率和产品质量。
二、交流伺服电动机的组成部分交流伺服电动机主要由电动机、编码器、控制器和电源组成。
1. 电动机：交流伺服电动机通常采用三相异步电动机，具有较大的输出功率和扭矩，以满足不同的工作要求。
2. 编码器：编码器是交流伺服电动机的关键部件，用于实时检测电动机的转动位置和速度。
通过与控制器进行反馈，实现精确的位置控制。
3. 控制器：控制器是交流伺服电动机的核心部件，负责接收外部信号并根据设定的控制算法计算控制命令。
控制器还与编码器进行实时通信，实现闭环控制。
4. 电源：为交流伺服电动机提供电能的电源，通常采用直流供电，通过控制器进行适时的转换。
三、交流伺服电动机的控制系统交流伺服电动机的控制系统由位置反馈控制、速度环控制和电流环控制组成。
1. 位置反馈控制：位置反馈控制是交流伺服电动机的基础控制模式，通过编码器对电动机的位置进行实时检测，并与预设位置进行比较，计算出位置误差。
控制器根据位置误差，通过控制电流的大小和方向，调整电动机的转动位置，使其逐渐接近预设位置。
2. 速度环控制：速度环控制是对位置反馈控制的进一步优化，它通过控制电动机的转速，实现更精确的位置控制。
控制器根据编码器的速度反馈信号，与预设速度进行比较，计算出速度误差，并根据控制算法调整电流的大小和方向，使电动机保持稳定的转速。
3. 电流环控制：电流环控制是对速度环控制的进一步优化，它通过控制电动机的电流，实现更精确的速度控制。
控制器根据电机驱动器反馈的电流信号，与预设电流进行比较，计算出电流误差，并根据控制算法调整电流的大小和方向，使电动机保持稳定的电流输出。
现代交流伺服系统 第1章 伺服系统概述
伺服系统概述
伺服技术的应用遍及各个领域，例如绕地飞行和高空探测的各类卫星， 地面上飞驰的高速列车，在海上游弋的万吨邮轮和舰船，军事上的导弹发 射架的天线驱动，特定环境下完成特殊任务的各类机器人，各种办公室自 动化设备等。
3
1.1 伺服系统的基本概念
内容提要
1.1.1 伺服系统的定义 1.1.2 伺服系统发展回顾 1.1.3 伺服系统的组成
被控 输出 对象
图 1-1 伺服系统的一般结构
9
1.1.3 伺服系统的组成
给定 环节
比较
+环节误差
控制器
给定
输入 -
功率放大 与变换环节
执行 环节
扰 动
被控 输出 对象
Hale Waihona Puke 反馈环节图 1-1 伺服系统的一般结构
10
1.1.3 伺服系统的组成
（6）执行环节（执行机构）：控制信号获得功率放大后，激励被控机
14
1.2.1 稳定性好
稳定性反应了动态过程的振荡倾向和系统重新恢复到平衡状态工作的能力。 如果系统受到扰动后偏离了原工作状态，而控制装置再也不能使系统恢复到原状
态，并且越来越偏离原状态，并且误差越来越大，以至到∞，如图1-2中的过程曲
线③所示。这样的系统就称为不稳定系统。 不稳定系统在一般的情况下完全是由该系统的结构和参数决定，这是系统的
实际系统中都存在集中性或分布性的电感与电容。而电感中的电流、 电容上的电压都是不能跃变的；更何况电机本身与其轴上所驱动的机械 负载装置具有更大的机械惯性、电磁惯性与其串行叠加，更加大了惯性 的作用。在电源所提供的功率强度有限情况下，输出量不可能在瞬间达 到给定信号的期望值；抑制干扰信号也需要一个暂短的抵制与恢复过程， 才能使输出达到或恢复原过程，这一过程，被称为过渡过程或动态过程。
交流伺服控制电机伺服电机控制原理
交流伺服控制电机伺服电机控制原理“伺服”一词源于希腊语“奴隶”的意思。
“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动；当控制信号发出时，转子立即转动；当控制信号消失时，转子能即时停转。
伺服电机是自动控制装置中被用作执行元件的微特电机，其功能是将电信号转换成转轴的角位移或角速度。
伺服电机分为交流伺服和直流伺服两大类交流伺服电机的基本构造与交流感应电动机（异步电机）相似。
在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf，接恒定交流电压，利用施加到Wc上的交流电压或相位的变化，达到控制电机运行的目的。
交流伺服电机具有运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格（要求分别小于10％～15％和小于15％～25％）等特点。
直流伺服电机基本构造与一般直流电动机相似。
电机转速n＝E／K1j＝（Ua－IaRa）／K1j，式中E为电枢反电动势，K为常数，j为每极磁通，Ua、Ia为电枢电压和电枢电流，Ra为电枢电阻，改变Ua或改变φ，均可控制直流伺服电动机的转速，但一般采用控制电枢电压的方法，在永磁式直流伺服电动机中，励磁绕组被永久磁铁所取代，磁通φ恒定。
直流伺服电动机具有良好的线性调节特性及快速的时间响应。
直流伺服电机的优点和缺点优点：速度控制精确，转矩速度特性很硬，控制原理简单，使用方便，价格便宜。
缺点：电刷换向，速度限制，附加阻力，产生磨损微粒(无尘易爆环境不宜)交流伺服电机的优点和缺点优点：速度控制特性良好，在整个速度区内可实现平滑控制，几乎无振荡，90%以上的高效率，发热少，高速控制，高精确度位置控制（取决于编码器精度），额定运行区域内，可实现恒力矩，惯量低，低噪音，无电刷磨损，免维护（适用于无尘、易爆环境）缺点：控制较复杂，驱动器参数需要现场调整PID参数确定，需要更多的连线。
直流伺服电机分为有刷和无刷电机。
交流伺服驱动器工作原理
交流伺服驱动器工作原理
伺服驱动器是一种用于控制伺服电机运动的装置。
它通过接收控制信号，控制电机的速度、位置和力矩，并实现精确运动控制。
伺服驱动器的工作原理如下：
1. 信号处理：伺服驱动器接收来自控制器的指令信号。
这些信号可以是模拟信号，例如电压或电流；也可以是数字信号，例如脉冲信号或通信协议。
2. 反馈系统：伺服驱动器通常包含一个反馈系统，用于检测电机的实际运动状态。
这可以通过安装在电机轴上的编码器或传感器来实现。
反馈系统将实际运动状态与控制信号进行比较，以便调整电机的运动。
3. 控制算法：伺服驱动器使用内部的控制算法来计算控制信号以驱动电机。
这些算法通常采用闭环控制技术，即根据反馈系统的信号和目标状态来调整控制信号。
控制算法可以根据应用的需求进行调整，以实现不同的运动控制方式，如速度控制、位置控制或力矩控制。
4. 功率放大器：伺服驱动器还包含一个功率放大器，用于将控制信号转换为足够大的电流或电压，以供应给电机。
功率放大器的设计取决于电机的类型和规格。
总的来说，伺服驱动器通过接收控制信号、使用反馈系统和控制算法，以及通过功率放大器来驱动电机，实现精确的位置、速度和力矩控制。
这使得伺服驱动器在自动化系统、机器人、数控机床等领域中得以广泛应用。
伺服系统组成、概述与控制原理（难得好文）
伺服系统组成、概述与控制原理（难得好⽂）伺服系统既可以是开环控制⽅式，也可以是闭环控制⽅式。
⼀、伺服系统简述伺服系统（servomechanism）指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。
⼀个伺服系统的构成包括被控对象、执⾏器和控制器（负载、伺服电动机和功率放⼤器、控制器和反馈装置）。
1. 执⾏器的功能在于提供被控对象的动⼒，其构成主要包括伺服电动机和功率放⼤器，伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等（位置传感器）。
2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等，伺服驱动器通常包括控制器和功率放⼤器。
3. 反馈装置除了位置传感器，可能还需要电压、电流和速度传感器。
下图为⼀般⼯业⽤伺服系统的组成框图，其中红⾊为伺服驱动器组成部分，黄⾊为伺服电机组成部分。
“伺服”——词源于希腊语“奴⾪”的意思。
⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具，服从控制信号的要求⽽动作：在讯号来到之前，转⼦静⽌不动；讯号来到之后，转⼦⽴即转动；当讯号消失，转⼦能即时⾃⾏停转。
由于它的“伺服”性能，因此⽽得名——伺服系统。
⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格：单相/三相5. 电机惯量：分为⼤、中、⼩惯量，指的是转⼦本⾝的惯量，从响应⾓度来讲，电机的转⼦惯量应⼩为好；从负载⾓度来看，电机的转⾃惯量越⼤越好6. 电机出轴类型：键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义：U: RED V：BLACK W: WHITE8. 额定转速9. 编码器线数：2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件，⽤于管端之间的连接。
2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差：包括给定位置传感器和反馈位置传感器的误差，传感器本⾝固有，⽆法克服；2. 系统误差：系统类型决定了系统误差。
交流伺服电机控制原理
3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。
与普通电机一样，交流伺服电机也由定子和转子构成。定子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间相差90°电角度。伺服电机内部的转子是永磁铁，驱动gS控制的u／V／W三相电形成电磁场转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较调整转子转动的角度。伺服电机的精度决定于编码器的精度{线数)。
为使交流伺服电机具有控制信号消失，立即停止转动的功能，把它的转子电阻做得特别大，使它的临界转差率Sk大于1。在电机运行过程中，如果控制信号降为“零”，励磁电流仍然存在，气隙中产生一个脉动磁场，此脉动磁场可视为正向旋转磁场和反向旋转磁场的合成。一旦控制信号消失，气隙磁场转化为脉动磁场，它可视为正向旋转磁场和反向旋转磁场的合成，电机即按合成特性曲线运行。由于转子的惯性，运行点由A点移到B点，此时电动机产生了一个与转子原来转动方向相反的制动力矩。在负载力矩和制动力矩的作用下使转子迅速停止。
对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢(比如PLC，或低端运动控制器)，就用位置方式控制。如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率(比如大部分中高端运动控制器);如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。
交流伺服电机控制方法有哪几种,解释各种原理
交流伺服电机控制方法有哪几种，解释各种原理在伺服控制系统中，采用不同的方法去控制交流伺服电机，以实现精确的位置控制，速度控制和力矩控制。
下面将介绍几种常见的交流伺服电机控制方法及其原理：1. 位置控制方法在位置控制中，通过控制电机的位置来实现目标位置的准确匹配。
常见的位置控制方法包括开环控制和闭环控制。
开环控制开环控制是最简单的控制方式，基于开环模型，通过给定的速度或位置指令直接驱动电机。
但由于外部干扰和负载变化，开环控制容易出现误差累积，难以实现高精度控制。
闭环控制闭环控制采用反馈机制，通过传感器实时监测电机位置并与设定值进行比较，根据误差信号调整控制信号。
闭环控制能够实现更高的控制精度和稳定性。
2. 速度控制方法速度控制是调节电机输出转速的控制方法，对于一些需要精确速度调节的场合很重要。
磁场定向控制磁场定向控制是一种基于电流的控制方法，在这种方法中，通过调节电机定子绕组中的电流，控制转子的磁场定向，进而实现精确的速度控制。
矢量控制矢量控制是一种通过调节电机转子磁场的矢量方向和大小来控制电机速度的方法。
通过计算出恰当的电流矢量，可以精确地控制电机转速，并且可以在不同转矩下实现高效的控制。
3. 力矩控制方法力矩控制是通过调节电机输出的转矩来实现对负载的精确控制。
直接扭矩控制直接扭矩控制是通过控制电机的磁矢量，直接控制电机的输出扭矩。
通过在电机控制器中对电流和电压进行调节，可以实现对电机扭矩的精确控制。
非线性控制非线性控制方法更适用于复杂负载下的力矩控制，通过捕捉电机与负载之间的动态关系，采用非线性控制算法，进而实现对力矩的精确控制。
以上是几种常见的交流伺服电机控制方法及其原理，不同的控制方法适用于不同的场合，选择合适的控制方法可以有效提高系统性能和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代交流伺服系统原理及控制方法
现代交流伺服系统，经历了从模拟到数字化的转变，数字控制环已经无处不在，比如换相、电流、速度和位置控制；采用新型功率半导体器件、高性能DSP加FPGA、以及伺服专用模块（比如IR推出的伺服控制专用引擎）也不足为奇。
本文主要介绍了现代交流伺服系统原理及控制方法，具体的跟随小编一起来了解一下。
现代交流伺服系统原理交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。
其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。
我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
目前主流的伺服驱动器均采用数字信号处理器（dsp）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（ipm）为核心设计的驱动电路，ipm内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。
伺服驱动器大体可以划分为功能比较独立的功率板和控制板两个模块。
如图2所示功率板（驱动板）是强电部，分其中包括两个单元，一是功率驱动单元ipm用于电机的驱动，二是开关电源单元为整个系统提供数字和模拟电源。
控制板是弱电部分，是电机的控制核心也是伺服驱动器技术核心控制算法的运行载体。
控制板通过相应的算法输出pwm信号，作为驱动电路的驱动信号，来改逆变器的输出功率，以达到控制三相永磁式同步交流伺服电机的目的。
功率驱动单元
功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的。
