国网常规变电站智能化改造工程应用方案
常规变电站智能化改造实施方案
实施效果评估
通过技术难点分析和解决方案设计，实现了对改造过程中可能出现的问题的有效 应对。
通过对实施效果的智能化改 造提供了有益的参考。
CHAPTER 05
改造方案经济效益分析
投资成本估算
设备购置费用
根据智能化改造需求，计算需要购置的智能设备、系统及软件的 投资成本。
安装调试难度大
由于改造工程涉及到大量设备的安装和调试 ，需要投入大量人力和时间，同时需要充分 考虑现场环境和安装条件。
解决方案设计
制定详细的设备升级和替换方 案，明确新旧设备的兼容性要 求和性能指标。
建立完善的数据安全保障机制 ，包括数据加密、访问控制、 备份恢复等措施。
采用模块化、标准化的设备安 装和调试方法，简化安装和调 试过程，提高工作效率。
成本、提高设备利用率等。
制定改造计划
根据目标，制定详细的改造计划， 包括时间安排、预算、人员分工等 ，确保改造过程的顺利进行。
确定改造范围
明确改造的范围和涉及的设备，包 括一次设备、二次设备、通信系统 等，确保改造效果达到预期目标。
设备选型及配置方案
设备选型原则
根据变电站的实际需求，选择技术成熟、性能稳定、易于维 护的智能设备，确保改造后的变电站能够稳定运行。
项目目标
建立智能化监控系统，实时监测变电 站运行状态。
建立故障诊断和预警机制，快速排查 故障，提高维修效率。
实现自动化控制和远程操作，提高运 行效率。
提高变电站的智能化水平，为电力系 统的升级换代提供示范效应。
CHAPTER 02
变电站智能化改造方案设计
改造方案整体规划
明确改造目标
结合变电站的实际情况和未来 发展需求，制定改造目标，包 括提高供电可靠性、降低运维
110kV 传统变电站智能化改造施工方案研究
2.智能变电站的优点。
证改造方案的合理性，技术人员一定要提 警信息，及时切断相关线路，保证整个变电
首先，智能化变电站能够自动调节整 前对变电站进行考察，了解变电站情况，包 站的安全。因此，利用信息化技术，技术人
个电路，保证整个电路的稳定性；其次，智 括变电站的设备使用情况、线路的空间结 员能够实现对智能监控系统的改造升级，
何实现安全作业且保证周边正常的生产 必要的时候可以运用网络技术进行相应 探索出更加科学的改造方案，进而促进我
生活是一个技术难题。
的计算和模拟，保证新旧设备能够兼容，并 国电力事业的健康快速发展。
第二，为实现变电站的正常运行，各 能够及时更新改造方案。其次，在变电站
个设备必须相互配合，同时运作。众所周 智能化改造的过程中，如果有条件的话，施
设备，具备的功能较多，例如自动控制电压 全的改造原则。其次，由于每一个变电站 很难及时发现问题，且修复的时间较长，经
的输出信号、实现电压参数的采集、监测电 的实际情况不同，设计人员一定要根据实 常会造成供电障碍。而智能化变电站能够
路的稳定性等等。
际状况，制定合适的改造方案。此外，为保 进行实时监控，一旦发现问题，能够发出预
的生活、生产用电量，建设智能化变电站显 成本将会很高；如果只是对部分设备进行 程中，施工单位需要将原有的电磁互感器
得尤为重要。随着各行各业的快速发展， 改造，施工单位要考虑设备之间是否兼容， 替换成电子互感器。首先，如果施工人员的
用电量逐年增多，由于 110kV 传统变电站 能否保证变电站的稳定运行。
技术协作信息
技术探讨与推广
近年来，随着社会的进步，科学技术的不断发展，各行各业发展异常迅速，但是无论哪个行业都离不开电力的发 展。然而，面对日益增多的用电量，110kV 传统变电站已经无法应对，因此，建设智能化变电站是电力行业发展的趋势。 如今，我国仍存在较多的传统变电站，而且在智能化改造的过程中，会遇到各种各样的问题。基于此，本文主要介绍 110kV 传统变电站智能化改造的基本含义，并分析在改造过程中存在的问题，并提出相应的解决措施，进而确保变电 站智能化改造的顺利完成，为相关的工作人员提供一些建议，进而促进电力行业的进一步发展，有力推动其他行业的 快速发展，为人们打造更加舒适的社会环境。

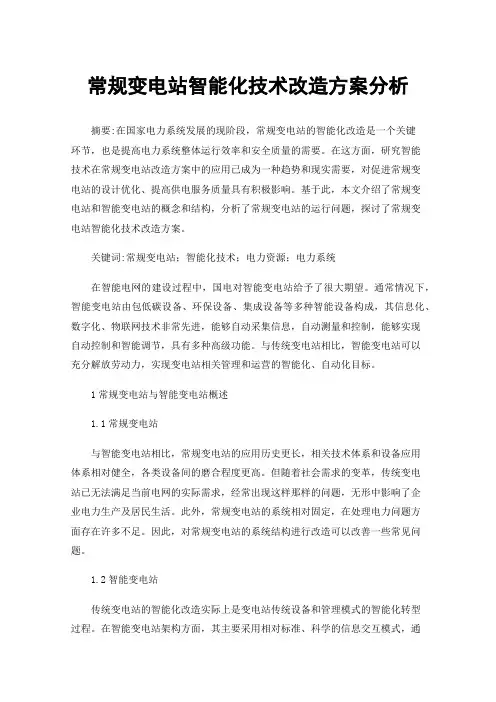

常规变电站智能化技术改造方案分析
常规变电站智能化技术改造方案分析摘要:在国家电力系统发展的现阶段，常规变电站的智能化改造是一个关键环节，也是提高电力系统整体运行效率和安全质量的需要。
在这方面，研究智能技术在常规变电站改造方案中的应用已成为一种趋势和现实需要，对促进常规变电站的设计优化、提高供电服务质量具有积极影响。
基于此，本文介绍了常规变电站和智能变电站的概念和结构，分析了常规变电站的运行问题，探讨了常规变电站智能化技术改造方案。
关键词:常规变电站；智能化技术；电力资源；电力系统在智能电网的建设过程中，国电对智能变电站给予了很大期望。
通常情况下，智能变电站由包低碳设备、环保设备、集成设备等多种智能设备构成，其信息化、数字化、物联网技术非常先进，能够自动采集信息，自动测量和控制，能够实现自动控制和智能调节，具有多种高级功能。
与传统变电站相比，智能变电站可以充分解放劳动力，实现变电站相关管理和运营的智能化、自动化目标。
1常规变电站与智能变电站概述1.1常规变电站与智能变电站相比，常规变电站的应用历史更长，相关技术体系和设备应用体系相对健全，各类设备间的磨合程度更高。
但随着社会需求的变革，传统变电站已无法满足当前电网的实际需求，经常出现这样那样的问题，无形中影响了企业电力生产及居民生活。
此外，常规变电站的系统相对固定，在处理电力问题方面存在许多不足。
因此，对常规变电站的系统结构进行改造可以改善一些常见问题。
1.2智能变电站传统变电站的智能化改造实际上是变电站传统设备和管理模式的智能化转型过程。
在智能变电站架构方面，其主要采用相对标准、科学的信息交互模式，通过各类智能设备，实现智能变电站的控制。
假如，智能变电站所处区域发生停电情况似，智能变电站能够在相关设备支持下完成故障位置及类型的分析，为维护提供必要的信息参考，方便识别故障、处理故障，并尽快解决问题。
2常规变电站运行中存在的问题变电站的设备和基础设施建设相当陈旧，在具体运行中容易出现问题，导致变电站的工作效率难以达到预期。
220 kV常规变电站智能化改造总体方案
220 kV常规变电站智能化改造总体方案作者：袁博王莹郑永成来源：《科技资讯》 2014年第18期袁博1 王莹2 郑永成3(1.天津大学电气与自动化工程学院天津 300072;2.天津大学教育学院天津 300072;3.河北化工医药职业技术学院河北石家庄 050026)摘要:参考华北地区某220 kV变电站的智能化改造项目,结合相关理论和经验,设计了一种220kV常规变电站智能化改造的总体方案,并分析了智能化改造的关键技术。
关键词:智能变电站改造方案主设备智能化智能高级应用中图分类号:TM731 文献标识码:A 文章编号:1672-3791(2014)06(c)-0118-01随着国家电网公司提出建设坚强智能电网的战略构想,作为智能电网六大环节之一的智能变电站建设,越来越成为实现智能电网坚强可靠的技术支撑。
目前国内有常规变电站、数字化变电站、智能化变电站3种模式,其中常规变电站采集资源重复、标准化规范化不足,其智能化改造将成为建设智能变电站建设的趋势。
本文设计了一种某220 kV变电站智能化改造的总体方案,包括:主设备智能化、二次设备网络化、信息平台标准化和高级智能应用。
1 智能变电站及其设计原则智能变电站是采用先进、可靠、集成、环保的设备组合而成,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求,自动完成信息采集、测量、控制、保护、计量和监测等基本功能,并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级应用功能的变电站。
目前,智能变电站结构可概括为“三层两网”:过程层、间隔层、站控层以及过程层网络、站控层网络。
过程层包含一次设备和智能组件,完成电能分配、保护控制、状态监测等功能。
间隔层设备一般指保护、测控等二次设备。
站控层实现全站的测量和控制功能。
智能变电站改造应依据《智能变电站技术导则》和《变电站智能化改造技术规范》,满足安全可靠、经济适用、标准先行和因地制宜的原则。

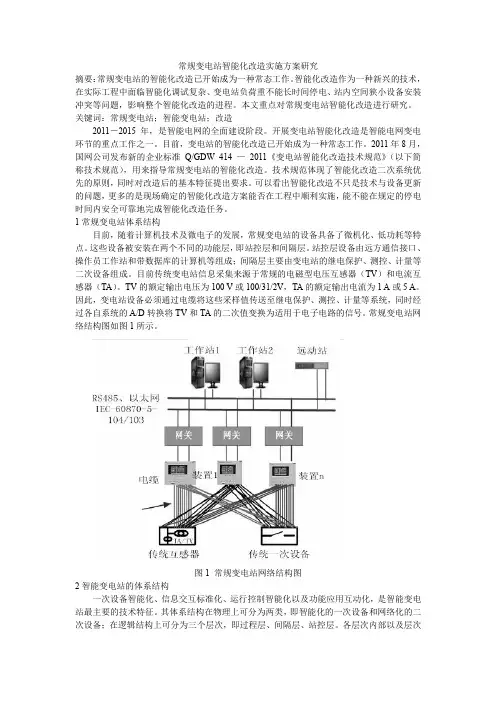

常规变电站智能化改造实施方案研究
常规变电站智能化改造实施方案研究摘要：常规变电站的智能化改造已开始成为一种常态工作。
智能化改造作为一种新兴的技术，在实际工程中面临智能化调试复杂、变电站负荷重不能长时间停电、站内空间狭小设备安装冲突等问题，影响整个智能化改造的进程。
本文重点对常规变电站智能化改造进行研究。
关键词：常规变电站；智能变电站；改造2011－2015年，是智能电网的全面建设阶段。
开展变电站智能化改造是智能电网变电环节的重点工作之一。
目前，变电站的智能化改造已开始成为一种常态工作。
2011年8月，国网公司发布新的企业标准Q/GDW 414 —2011《变电站智能化改造技术规范》（以下简称技术规范），用来指导常规变电站的智能化改造。
技术规范体现了智能化改造二次系统优先的原则，同时对改造后的基本特征提出要求。
可以看出智能化改造不只是技术与设备更新的问题，更多的是现场确定的智能化改造方案能否在工程中顺利实施，能不能在规定的停电时间内安全可靠地完成智能化改造任务。
1常规变电站体系结构目前，随着计算机技术及微电子的发展，常规变电站的设备具备了微机化、低功耗等特点。
这些设备被安装在两个不同的功能层，即站控层和间隔层。
站控层设备由远方通信接口、操作员工作站和带数据库的计算机等组成；间隔层主要由变电站的继电保护、测控、计量等二次设备组成。
目前传统变电站信息采集来源于常规的电磁型电压互感器（TV）和电流互感器（TA）。
TV的额定输出电压为100 V或100/31/2V，TA的额定输出电流为1 A或5 A。
因此，变电站设备必须通过电缆将这些采样值传送至继电保护、测控、计量等系统，同时经过各自系统的A/D转换将TV和TA的二次值变换为适用于电子电路的信号。
常规变电站网络结构图如图1所示。
图1 常规变电站网络结构图2智能变电站的体系结构一次设备智能化、信息交互标准化、运行控制智能化以及功能应用互动化，是智能变电站最主要的技术特征。
其体系结构在物理上可分为两类，即智能化的一次设备和网络化的二次设备；在逻辑结构上可分为三个层次，即过程层、间隔层、站控层。
500kV常规变电站二次设备智能化改造
500kV常规变电站二次设备智能化改造摘要：随着我国人们生活水平的逐渐提高，我国耗电量越来越高，为了保障人们用电的安全性和稳定性，电力企业需要加强对电力系统及相关设施的改进。
而常规变电站智能化改造作为智能电网建设的重要部分，其改造技术成功与否将直接影响变电站的安全稳定运行水平。
本文从工程实施的角度对常规变电站二次设备智能化改造提出建议，并针对工程实施中可能遇到的问题提出解决方法，保证常规变电站二次设备智能化改造能够安全可靠完成。
关键词：常规变电站；二次设备；智能化一、变电站智能化改造智能变电站是指采用先进、可靠、集成、低碳、环保的智能设备，以信息数字化、通信平台网络化、信息共享标准化等基本要求为基本要求，自动完成信息采集、测量、控制、保护、测量和监控计量和监测等基本功能，可根据需要支持电网的实时自动控制、智能调节和在线分析决策、协同互动等高级功能的变电站。
（一）改造原则（1）标准先行原则应按照公司智能电网建设的统一部署和智能变电站技术功能要求，在统一标准后推进，并在试点工作中及时对相关标准进行更新和完善。
（2）经济实用原则应结合变电站重要程度、设备型式、运行环境、场地布置等实际情况，从充分发挥资产使用效率和效益角度出发，以提高生产管理效率和电网运营效益为目标，务求经济、实用。
（3）安全可靠原则应严格遵循公司安全生产运行相关规程规定的要求，不得因智能化改造使变电站的安全可靠水平下降。
（4）因地制宜原则应在总体技术框架下，因网因地制宜，制定有针对性、切实可行的的实施方案。
（二）改造内容通过改造，实现一次主设备状态监测，信息建模标准化，高级功能和辅助系统智能化。
一次系统改造方面，对变电站关键一次设备增设状态监测功能单元，完成一次设备状态的综合分析评价，分析结果宜通过符合DL/T860《变电站通信网络和系统》标准的服务上传，与相关系统实现信息互动。
二次系统改造方面，现阶段保护采用直采直跳方式，全站实现通信协议标准化，站控层功能应进一步完善，根据需求增加智能高级应用。
智能化技术在电网改造中的应用
这必须有一定的技术作为支撑。模糊逻辑和神 经网络的强项就是能够从不同方向来为智能系
统提供服务，然而两种技术又有其不同之处，
态大体系 。然而 正是由于这个原因 ，对 电力 系 于一些 复杂的 问题因为没有 良好 的分析组 织能 统控制就会增加难度 。 随着 电力系统不 断扩张 ， 力 工具得不到解决 。所 以在专家系统控制 的分 随之而来 的是电力系统控制需要更加 先进 的智 析方法等 相关问题得到提升后 ，电力系统 自动 能技术 ，智能技术通过先进的设备、控制方法 、 决策 支持 系统，在电力系统运用 中发挥着重大
施。
在 复杂而且庞大 的电力系统 中， 综 合 智能控 制系 统能 够发挥 出 更 为 突出 的作用 。神经 网络 系
统 中 的Leabharlann 不 足 之 处 就 是 只 适 合 于
非 机 构化信 息 的处 理工 作，而
【 关 键 词 】智 能 ｆ 匕 技 术 电网 改造
模 糊控 制 系统对 于机 构化 知识
电力 系统 自动 化不 断 的完善 和 改进恰 是 由于智能技术的运用 ，它的应用不但 使电力更
用 ，比如在 自动控制领域、传感型号处理领域
和 医 学 领 域 中得 到充 分 的运 用 。 ２ ． ４ 线 性 最 优 控 制 技 术
电力 系统 自动化 中的智能技术发展还不成熟 ，
只有不 断的在 实践 中去发现 问题 ，找到 问题 的 线 性最 优控 制技 术是 电力 系统 控制 技术 不足 ，然 后 对 于 问题 加 以研 究 ，积 极 学 习 国 外 性和 该系统 自身的不稳定性 。智能技 术主要包 中最重要 的一部分 ， 其重点就是控制发 电系统 。 的先进技术加 上我 国的现 实情况在 学习的基础 括 一下几大类： 线性最优控制 技术研究的主要问题是如何提高 上不 断创新 ，发展 出一套 属于我 国的电力系统 发 电系 统的工作效率，如何改善发 电系统 的运 ２ ． １模 糊 控 制 自动化 与智 能技术结 合的理 论，推动我 国的智 行 品质 。现如今 ，发电机制 电阻中应用最 多的 能化技术 的发展 ，相信在不 久的以后这 一切都 它 是一种 十分简 单且很 容易掌握 的方法 ， 项是线 性最优 控制技术，它不仅仅适用于发 会实 现 。 能够对系统宏观 的控制 ，最主 要的特点是能够 电机 电阻中，还应用于大型机组方面 ，通过最 加廉价 与便利，还协调 电力 系统发展 的不成熟
2021年变电站智能化改造施工方案
2021年变电站智能化改造施工方案职能变电站具有调整电压、连接网络与传递电能等功能，在现代电网智能发展中具有较大开发应用价值。
在110kV传统变电站智能化改造施工过程中，可能会因为技术不成熟、施工方案问题或者布局不合理等因素影响而出现质量问题，导致改造工程运行安全与稳定性受到影响。
110kV传统变电站分布范围比较广泛，不同区域之间改造要求、标准与技术水平等存在一定差异性。
在110kV传统变电站智能化改造施工方案设计方面，必须对一切可能因素进行考虑，确保施工方案具备可行性。
1110kV传统变电站智能化改造要求在110kV传统变电站智能化改造过程中，必须遵循重点反事故措施与全寿命周期理念等，避免智能化改造施工过程中出现安全事故，智能变电站使用寿命受到影响。
传统变电站电缆控制、信息传递比较复杂，在实际应用过程中可能会受到外界环境干扰，导致传输数据失真或者不全等，这对供电企业管理人员电力信息采集可能会造成影响。
在110kV传统变电站智能化改造方面，需要尽可能的对外部装置、电缆控制等进行简化处理，尽量减少电磁等外界因素干扰，确保电缆传输稳定，不会影响到智能变电站信息传递质量。
在110kV 传统变电站智能化改造施工方案设置方面，设计人员必须遵循相关国家标准，严格按照规定要求对电源、供电回路与电力负荷等相关参数设备进行设计。
110kV传统变电站智能化改造目的便是为了促进智能电网发展，为广大居民用电提供更加优质的便利服务[1]。
因此在110kV传统变电站智能化改造施工过程中，必须重视先进理念、设备与技术开发应用，通过智能化改造手段提高变电站运维管理效率。
例如在站控层运维管理控制方面，供电企业可以采用一体化信息平台进行控制，利用先进设备与分析仪器提高数据管理水平。
2改造施工方案研究2.1开关柜改造方案。
开关柜是110kV传统变电站智能化改造施工中的一部分，主要有辅助开关、真空断路器、微机保护装置与操作回路附件等。
电力行业智能电网改造方案
电力行业智能电网改造方案第1章项目背景与目标 (3)1.1 背景分析 (3)1.2 改造目标 (4)1.3 智能电网改造的意义 (4)第2章智能电网技术概述 (4)2.1 智能电网概念 (4)2.2 智能电网关键技术 (5)2.3 国内外智能电网发展现状及趋势 (5)第3章智能电网架构设计 (6)3.1 总体架构 (6)3.1.1 物理层：包括各类发电、输电、变电、配电和用电设施，是智能电网的基础支撑。
(6)3.1.2 通信层：通过有线和无线通信技术，实现电网各环节的信息传输与交互。
(6)3.1.3 数据层：负责采集、存储和处理电网运行数据，为智能电网提供数据支持。
(6)3.1.4 应用层：利用大数据分析、人工智能等技术，为电网运行、维护、管理和决策提供智能化服务。
(6)3.1.5 用户层：为用户提供便捷的用电服务，实现与电网的互动。
(6)3.2 网络架构 (6)3.2.1 输电网络：采用高效、可靠的输电技术，实现大规模、远距离的电力传输。
(6)3.2.2 配电网络：构建灵活、可靠的配电网络，满足用户多样化、个性化的用电需求。
(6)3.2.3 通信网络：利用光纤、无线、卫星等多种通信技术，实现电网各环节的高速、稳定信息传输。
(6)3.2.4 控制网络：采用分布式控制、集中式控制相结合的方式，实现对电网运行状态的实时监控与调控。
(6)3.3 信息架构 (7)3.3.1 信息采集：利用传感器、监测设备等，实时采集电网各环节的运行数据。
(7)3.3.2 信息传输：通过通信网络，实现信息的实时、高速、安全传输。
(7)3.3.3 信息处理：采用大数据分析、人工智能等技术，对采集到的信息进行处理和分析，为电网运行和决策提供支持。
(7)3.3.4 信息存储：构建安全、可靠的信息存储系统，保证电网运行数据的安全性和完整性。
(7)3.3.5 信息展示与应用：通过可视化、智能化手段，展示电网运行状态，为电网管理和决策提供便捷、高效的应用服务。
常规变电站智能化改造实施方案研究
持续优化改进
03
建立持续优化改进机制，根据实际情况及时调整和优
化实施方案，确保智能化改造的顺利进行。
政策支持与法规完善建议
政策引导与扶持
政府应加大对常规变电站 智能化改造的政策引导和 支持力度，提供资金补贴 、税收优惠等政策措施。
法规完善
建立健全相关法规和标准 体系，规范智能化改造的 实施和管理，确保改造质 量和安全。
流程
首先对站内设备进行全面评估，确定需要改造的设备和部位；然后根据改造方 案进行设计和施工；最后进行系统调试和验收。
智能化改造的关键技术
物联网技术
利用物联网技术实现设备之间 的互联互通，提高数据的采集
和处理效率。
大数据分析技术
对采集的数据进行深入分析， 为决策提供数据支持。
人工智能技术
利用人工智能技术实现对设备 的智能监控和管理，提高运营 效率。
02
通过建立各指标的隶属度函数，计算各指标的得分，并结合实
际数据进行综合评价。
基于灰色关联度分析法（GRA）
03
通过计算各指标与理想值的灰色关联度，结合实际数据进行综
合评价。
改造效果实证分析
选择多个已完成智能化改造的常 规变电站作为研究对象，收集实
际运行数据。
采用上述评价方法与模型，对各 个变电站的改造效果进行评估。
分析评估结果，总结改造经验， 提出改进建议。
CHAPTER 05
常规变电站智能化改造实施 方案优化建议
技术创新与升级建议
智能传感器与设备
采用先进的智能传感器和智能设备，实现对电力设备的实时监测 和数据采集，提高设备的可靠性和安全性。
物联网与5G技术的应用
国网常规变电站智能化改造工程应用方案
国网常规变电站智能化改造工程应用方案背景介绍随着科技的不断发展，国家电网公司对常规变电站进行智能化改造已成为必然趋势。
这种改造不仅可以提升变电站的运行效率和安全性，还可以实现远程监控和智能化管理，为电力供应带来更多便利。
本文将探讨国网常规变电站智能化改造工程的应用方案。
智能化改造方案1. 监控系统通过安装传感器设备，实现对变电站各项运行参数的实时监测。
监控系统将数据上传至云端平台，进行集中管理和分析，便于运维人员及时发现问题并做出相应调整。
2. 远程操作引入远程控制设备，实现对变电站设备的遥控操作。
运维人员可以通过远程平台对变电站进行开关控制、参数设置等操作，提高了操作的便捷性和效率。
3. 智能报警智能化改造还包括了智能报警系统的搭建。
系统可以通过预设的阈值监控设备状态，一旦发生异常将会自动发出警报，提醒运维人员及时处理，有效避免事故的发生。
4. 数据分析利用大数据分析技术，对各项监控数据进行深度分析，挖掘潜在问题并给出相应建议。
通过数据分析，可以实现对变电站运行状态的精准预测，帮助提前做好故障预防和维护计划。
5. 节能优化智能化改造还可以实现对设备的节能优化管理。
通过智能控制和调节，实现对电力消耗的监控和调整，提高能源利用率，减少浪费。
应用效果国网常规变电站智能化改造工程的应用方案，将带来诸多显著效果。
首先，提高了变电站的运行效率和安全性，降低了维护成本和运营风险。
其次，实现了远程监控和智能管理，提升了运维人员的工作效率和便捷性。
最重要的是，通过数据分析和优化控制，还可以实现能源的节约利用，为可持续发展做出了积极贡献。
结语国网常规变电站智能化改造工程应用方案将成为变电站管理的重要趋势，提升了运行效率和安全性，为电力供应带来更多便利。
通过上述方案的实施，可以实现变电站的智能化管理，助力电力行业的发展和进步。
配电室环境监控系统 智能化改造技术方案
10-35kV配电室环境监控系统智能化改造技术方案安徽电科恒钛智能科技有限公司2020年4月目录1 10-35kV配电室环境控制要求 (1)2 10-35kV配电室辅助设施现状及存在问题 (1)3 10-35kV配电室辅助设施目标功能 (1)4 配电室环境监控改造方案 (3)4.1 配电房综合监控装置 (3)4.2 传感器采集单元 (4)4.3 环境控制单元 (4)4.4 排水单元 (6)4.5 消防系统接口 (6)4.6 照明控制单元 (6)4.7 其它辅助设施 (7)5典型10kV配电室改造布置图 (7)1 10-35kV配电室环境控制要求根据国网公司10～35kV的户内主要设备长期运行环境要2 10-35kV配电室辅助设施现状及存在问题现有已建成的常规变电站均未配置辅助控制系统及环境控制系统，变电站内环境参数未考虑数据采集及在线监测，配电室内环境控制均采用人工控制方式，由运行人员根据外部环境条件，到变电站现场巡视及操作，在各配电室内通过人工控制空调运行模式、风机启停、百叶窗开关等方式就地控制配电室环境，无法实现自动控制和在线监测。
现有常规变电站风机均为普通通风机，空调为普通民用空调，进风窗为普通通风百叶。
通过人工控制空调运行模式、风机启停、百叶窗开关等方式就地控制配电室环境，无法自动控制及和在线监测。
3 10-35kV配电室辅助设施目标功能针对目前变电站配电室运行环境现状，需在配电室配置一套配电房综合监控装置，该装置包含环境数据采集单元、环境控制（温湿度）单元、照明控制单元、火灾报警与消防系统接口及一体化智能控制管理平台，实现对配电室内对站内的温度、湿度、水浸、SF6浓度（选配）、灰尘（选配）等环境信息进行实时采集、处理和上传，对配电室内环境状态、空调、风机及照明等辅助设施实现在线监测，根据各种环境条件及运行环境要求，通过一体化环境管理平台实现站内辅助设备的联动，完成变电站站端的环境智能控制。
{推荐}国网k智能变电站工程应用方案
国网k智能变电站工程应用方案110kV智能变电站工程应用方案——国网版（适用于新建变电站）版本历史2 / 31工程设计部-标准化组目次1主接线12小室划分13通信规约14与其他智能设备的接口15站控层16变电站自动化系统设备配置27过程层28间隔层及过程层设备配置39对时410录波器配置511网络分析系统配置512二次设备组柜及布置原则513组柜方案514全站设备配置示意图615全站网络示意图716交换机配置图817间隔设备联系图818设备清单1119屏面布置图14附录A MMS网交换机端口设计15附录B GOOSE网交换机端口统计18附录C 参考主接线图20I / 31110kV智能变电站工程应用方案1主接线2小室划分1）站控层部分：主控制室2）110kV部分：继电器室3）10kV：开关室3通信规约1）站控层网络通讯采用IEC61850。
2）过程层网络通讯（1）GOOSE通讯规约采用IEC61850-8-1（2）SV通讯规约采用IEC61850-9-23）合并单元与互感器之间：私有协议4与其他智能设备的接口1）变电站直流系统、站用电系统、UPS系统、图像监视和安全警卫系统及火灾自动报警系统等宜采用IEC61850规约与变电站自动化系统通信。
2）变电站直流系统、站用电系统、UPS系统、图像监视和安全警卫系统以火灾自动报警系统等可采用IEC60870-5-103或其他标准部颁规约与变电站自动化系统通信。
此时变电站综自厂家须在相应继电器小室内配置通讯管理机。
工程设计部-标准化组5站控层5.1网络结构采用单重化以太网络，星型结构。
5.2交换机配置1）采用主-子交换机级联方式，任两台智能电子设备之间的数据传输路由不应超过4个交换机；2）根据间隔数量合理配置交换机，每台交换机配备适量的备用端口。
2 / 31图1交换机配置示意图注：当间隔较少时，可取消继电器室主交换机，继电器室子交换机直接接入主控室主交换机，如图2。
220 kV变电站智能化改造施工方案及安全措施
220 kV变电站智能化改造施工方案及安全措施发表时间：2020-05-28T08:34:00.512Z 来源：《中国电业》（发电）》2020年第3期作者：黎友舜[导读] 随着电力系统的不断改革与深化，在技术和设备方面也在不断地进步和革新。
广东电网有限责任公司汕尾供电局广东汕尾 516600摘要：文章就 220 kV线路（旁路）间隔智能化改造、主变压器间隔智能化改造等改造方案进行分析探讨，并阐述在实际操作过程中所产生的效果。
通过对 220 kV 变电站智能化改造方案的深入研究，有利于推进传统变电站向智能化的改造。
关键词：220 kV变电站；智能化；改造；施工方案；措施引言随着电力系统的不断改革与深化，在技术和设备方面也在不断地进步和革新。
智能变电站是促进电网发展的根本，它可以降低变电站的维护成本，能在资源配置方面达到最优化，使电网能够更好的运行。
在改良 220 kV 变电站使其具有智能化的过程中，要提前了解及掌握各种各样的新技能及全新的机器设备。
为了防止其运行中所带来的危机，在实际操作过程中，智能变电站要把传统变电站的自动化技术和继电保护技术都移植过来，在运用各种各样的新技能和新的机器设备之前，一定要做好措施上的保证，使其安全可靠地运行。
下文探讨220 kV变电站智能化改造工程案例应用。
1 智能化改造过渡方案1.1 母线智能化改造某变电站220 kV母线保护采用深圳南瑞BP-2B保护装置2面，其中保护1具有断路器失灵保护功能。
母线保护Ⅰ的失灵保护的电流判别元件在现有各线路和主变保护装置中，线路、主变判别元件动作与跳闸出口接点串接，去启动母线保护Ⅰ的失灵保护。
在此次的改造过渡中，设计要求母线保护Ⅰ仍然运行，母线保护Ⅱ随着第一条线路或主变改造过渡后退出运行。
每改造完一条线路（旁路）或主变间隔进行投运前，应将母线保护Ⅰ停用，差入该间隔差动卷电流，投运带负荷后，测量接入母线保护Ⅰ的电流TA卷的相位正确后方可投入母线保护。
变电站智能化解决方案
智能变电站高压设备智能化全面解决方案一、总体架构二、系统优势◆基于国家电网《智能变电站技术导则》及《高压电气设备智能化技术规范》◆技术依托西安交通大学电力设备电气绝缘国家重点实验室◆基于多年在线监测产品开发及成功运行的基础上研制而成◆提供智能变电站在线监测的全面解决方案◆成功应用于国家电网、南方电网、五大发电集团、中国石油及长江三峡等国家重点工程，并为国内骨干电力设备厂提供出厂配套三、智能变电站设备状态诊断分析系统四、主要系统功能及特点1、变压器智能化终端①主变局部放电监测脉冲电流法最小可测放电量：500pC 测量频带：40k-3MHz 脉冲时间分辨率：10μs 特高频法最小可测放电量：50pC 频率范围：300MHz-1500MHz②套管介损及电容监测介质损耗因数：0.1%-200.0% 测量精度：±0.05% 电容量：10pF-2μF测量精度：±0.5% 套管接地电流：500μA-500mA 测量精度：：±1%③铁芯接地电流监测接地电流：1mA-5A 测量精度：﹤2.5%④顶层油温监测温度范围：0℃-125℃测量精度：±0.5℃⑤绕阻热点温度测量：采用光纤直接测量热点温度，光纤测温点数量和位置协商确定，测量不确定度不大于1℃⑥油中气体及微水监测采用气体传感器检测H2、CO、CH4、C2H4、C2H2、C2H6、C O2；采用微水传感器检测：H2O；取油方式：油泵强制循环，检测及时，无死区油样，取样后的变压器油回到变压器本体内，不直接排放，不会造成变压器油损耗，取样油能代表变压器中油的真实情况。
脱气方式：脱气装置稳定可靠，使用寿命满足设备全寿命周期管理规定要求。
分离方式：油气分离装置满足不消耗油、不污染油、循环取油以及免维护等前提条件，确保监测系统的取样方式不影响主设备的安全运行。
色谱柱：采用定期自活化技术，使用寿命满足设备全寿命周期管理规定要求。
检测器：使用寿命满足设备全寿命周期管理规定要求。
常规变电站智能化改造实施方案
性能测试
对系统进行性能测试，包括数据 处理速度、系统稳定性等。
验收与交付阶段
验收准备
制定详细的验收计划和标准， 准备相关资料和工具。
初步验收
对改造完成的变电站进行初步 验收，检查改造效果是否符合 要求。
最终验收
在初步验收合格的基础上，进 行最终验收，确保变电站智能 化改造达到预期目标。
交付使用
将改造完成的变电站交付给运 行部门使用，并提供必要的培
程中的网络安全。
数据分析与挖掘
对采集的数据进行深入 分析和挖掘，为变电站 运行和管理提供决策支
持。
03
智能化改造方案设计
总体架构设计
感知层
通过智能传感器、摄像头等设 备实现对变电站设备的实时监 测和数据采集。
平台层
构建智能变电站数据平台，实 现对数据的集中存储、处理和 分析。
架构概述
常规变电站智能化改造的总体 架构应包括感知层、网络层、 平台层和应用层四个层次。
管理创新
智能化改造可促进企业实现信息化、数字化管理 ，优化管理流程，提高管理效率。
3
市场拓展
智能化改造有助于提高企业的竞争力，拓展市场 份额，为企业的可持续发展奠定基础。
THANKS
谢谢您的观看
实时监控
智能化改造可实现对变电站设备的实时监控，及时发现异常情况并 采取相应措施，降低设备故障率，提高设备可靠性。
优化资源配置
智能化改造可实现资源的优化配置，提高资源利用效率，降低运营成 本。
降低运维成本与人力投入
减少人力成本
智能化改造可实现设备的自动化运行，减少对人工操作的依赖， 降低人力成本。
进度监控
对改造过程进行实时监控，及时发现并解决问题，确保进度按计 划进行。
