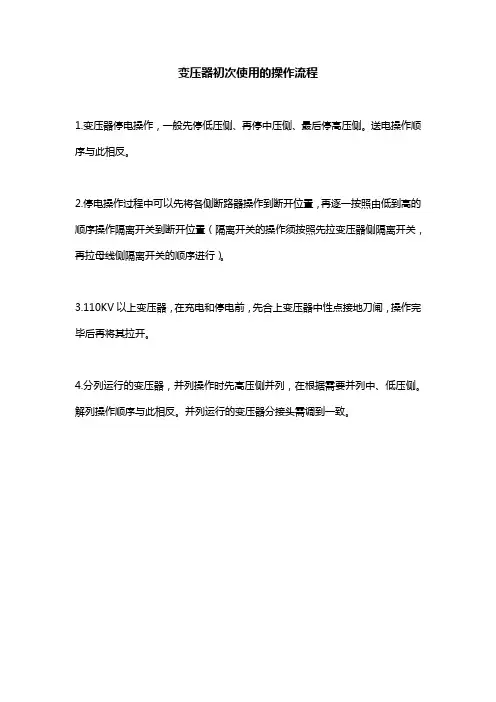

变压器初次使用的操作流程
1.变压器停电操作，一般先停低压侧、再停中压侧、最后停高压侧。
送电操作顺序与此相反。
2.停电操作过程中可以先将各侧断路器操作到断开位置，再逐一按照由低到高的顺序操作隔离开关到断开位置（隔离开关的操作须按照先拉变压器侧隔离开关，再拉母线侧隔离开关的顺序进行）。
3.110KV以上变压器，在充电和停电前，先合上变压器中性点接地刀闸，操作完毕后再将其拉开。
4.分列运行的变压器，并列操作时先高压侧并列，在根据需要并列中、低压侧。
解列操作顺序与此相反。
并列运行的变压器分接头需调到一致。
箱式变压器
箱式变压器分欧式（European style）和美式（American style），美式体积（Volume0)小，负荷能力较低，供电可靠性不高，欧式体积较大，负荷能力与供电可靠性都比美式强，在我国一般用的都是欧式箱变。
箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。
包括高压室，变压器室，低压室；高压室就是电源侧，一般是35千伏或者10千伏进线，包括高压母排（High voltage busbar）、断路器或者熔断器、电压互感器、避雷器等，变压室里都是变压器是箱变的主要设备，低压室里面有低压母排(Low voltage busbar)、低压断路器、计量装置、避雷器等，从低压母排上引出线路对用户供电。
组合式变压器（俗称美式箱变也叫箱式变压器）是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。
组合式变压器（俗称美式箱变）组合式变压器（俗称美式箱变）主要特点：全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。
无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。
组合式变压器（俗称美式箱变也叫箱式变压器）可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性、灵活性。
采用双熔丝全范围保护方式，大大稳博变压器降低了运行成本。
10kV套管电缆头可在200A负荷电流下多次插拔，在紧急情况下作负荷开关使用，并具有隔离开关的特点。
组合式变压器（俗称美式箱变也叫箱式变压器）采用国内9型、11型配电变压器，损耗低，噪音低，使用寿命长。
编辑本段机器保养保养步骤1.投入备用变压器，断开检修的[1]箱变压器低压侧断路器，取下控制电源的操作保险，在开关把手处悬挂“禁止合闸”标志牌。
2.断开检修变压器高压侧的断路器，合上接地开关，对变压器进行充分放电后，锁住高压柜，在开关把手处悬挂“禁止合闸”标志牌。
配电变压器分接开关调整过程中应注意的要点
临时用导线、 电工工具、板子等用具和材料 ，并检查工具状 测量值及 以往 的测 量数据进行核对。每组 电阻值 的差值不能
态 ；要有监护人员 ，防止施工人员发生坠落等意外。④使用 超过 三相 平均值的 ４％，三相线圈之 间的 电阻值差值不超过
绝缘棒将高压侧跌落式熔断器拉开 ，要注意预防熔断器的底 平均 值的 ２％。如果 电阻测量值不在合理标 准范围内立即展
的定位螺栓 ，调节 到所 需的挡位 ，需重复 多次将接触 点表 层 下来 ，安全范 围内禁止站人。③送 电时先送 高压，再送低压 ，
的氧化物质清 除，比如油 污、氧化 膜等 很容 易造成分接开关 送电后要保持安全的距离继续观察一段时间 ，确保 分接开关
的接触 不良。注意依次使 用万用表和单表电桥进行一次绕组 调整后配 电变压器一切正常。④如果在送 电后发现存在 问题 ，
处于无 电状态 ；安装好高、低压接地线。③施工人员要穿工 等情况而损 害配电变压 器 ［３】。因此进行直流 电阻测量时要使
作服 ，戴好绝缘安全手套、安全帽，认真检查 脚扣 、后备绳 、 用欧姆表或 电桥 ，测量 时要依次对分接开关处于各个档位时
安全带等保护工具 ；准备好绝缘杆、万用表、开尔文 电桥、 的三相线 圈直流 电阻进行测量 ，记录清楚 ，然后与施工前的
的输 出电压 比允许值低时需将分接开关从 Ｉ挡位置调整到 ｌＩ
３．结束调整施工工作期问的注意事项
挡 ，或是从 ｌｌ挡位置调整 到…挡 ；当配 电变压器输 出电压 比
允许值 高时 ，需将分接开 关从 …挡位 置调整 到 ｌｌ挡 ，或 Ｉｌ挡
一 切 数据检测结果正常后才可送电，送电前要做 好安全
位置调整到 ｌ挡。
工作 。① 进行 全面的检 查工作，确保 螺丝钉全 部拧 紧、导线
变压器分接开关2010.4.21
720MVA三相发电机组变压器
12500KVA干式变压器
起备变吊罩
这是110kv变压器大修，主变吊罩的照片
这是110kv变压器大修，主变吊罩的照片
这是110kv变压器大修，主变吊罩的照片
三、变压器分接开关
• (一)变压器调压 • 在变压器内部次侧端电压发生 变化。就二次侧端电压变化数值的大小而言，感 性负载电流的影响最为显著。当二次侧的负载一 定时，则绕组内部的电压降也一定， • 1）调压的作用: 针对二次侧电压变化的大小适 当改变变压器的变比，使二次侧的感应电势升高 (或降低)，则负载时二次侧的电压就可升高(或 降低)到规定的水平。
• 3）什么是分接开关? 连接以及切换分接抽头的装置，称为分接开 关。如果切换分接头必须将变压器从网络中切除， 即不带电切换，称为无励磁调压或无载调压。这 种分接开关称为无励磁分接开关，或无载调压分 接开关。 • 如果切换分接头不需要将变压器从网络中切 除，即可以带负载切换，则称为有载调压。这种 分接开关称为有载分接开关。 • 随着对供电可靠性要求的提高，很多场合下 停电调压不仅十分不便，而且有时甚至是不可能 的。因此现在的电力系统中，日益广泛地采用带 有有载分接开关的电力变压器。
• (二)无励磁分接开关 • 无励磁分接开关，也称无载调压分接开关。 它必须具备灵活可靠、操作方便，具有足够的电 气强度、良好的热稳定性和动稳定性、足够的机 械强度、足够的使用寿命，外形尺寸适宜和便于 检修维护等技术要求。
无励磁调压常用的调压方式 (a)三相中性点调压；
Ⅲ Ⅱ I
• 无励磁分接开关在调压侧绕组抽头分接调压方式如图4—9所示。 其中图2—7—9(a)为三相中性点调压方式，当连接X1 Y1 Z1后为 +5％级，即为I分接；当连接X2 Y2 Z2后为额定电压，即Ⅱ分接； 当连接X3 Y3 Z3后为-5％级，即Ⅲ分接。

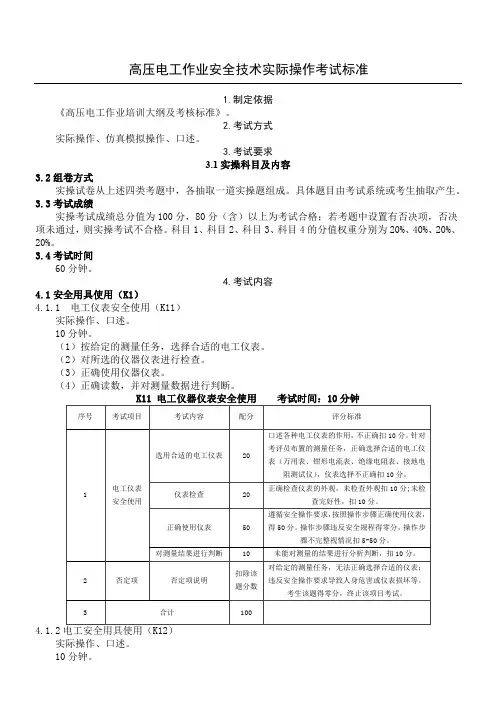

2.高压电工实操考试标准
高压电工作业安全技术实际操作考试标准1.制定依据《高压电工作业培训大纲及考核标准》。
2.考试方式实际操作、仿真模拟操作、口述。
3.考试要求3.1实操科目及内容3.2组卷方式3.320%、20%。
3.44.14.1.2实际操作、口述。
10分钟。
（1）熟知各种高压电工安全用具的用途及结构。
（2）能对各种高压电工安全用具进行检查。
（3）正确使用各种高压电工安全用具。
（4）熟悉各种高压电工安全用具保养要求。
4.24.2.1 10kV高压开关柜的停（送）电操作（K21）实际操作、仿真模拟操作。
30分钟。
（1）按照作业任务要求正确填写操作票。
（2）按照作业任务要求正确选择安全用具，做好个人防护工作。
（3）遵循安全操作规程，按照操作票的步骤正确操作。
（4）操作结束后，对操作质量进行检查。
K21 10kV高压开关柜的停（送）电操作考试时间：30分钟实际操作、口述。
30分钟。
（1）按照作业任务要求正确填写操作票。
实际操作、口述。
30分钟。
（1）按照作业任务要求正确选择安全用具，做好个人防护工作。
（2）按照高压开关柜中保护装置报警信息判断故障类型和故障回路。
（3）遵循安全操作规程，把高压开关柜从运行状态转为检修状态。
（4）结束操作任务后，对设备进行检查。
K24 10kV高压开关柜故障判断及处理考试时间：30分钟实际操作。
30分钟。
（1）选择测量用仪器、工具。
实际操作。
30分钟。
（1）选择工器具。
（2）检查仪器。
（3）接线。
（4）测量。
（5）记录、换算。
（6）清理现场。
4.3口述。
10分钟。
依据提供的作业现场图片和视频，指出其中存在的安全风险和和职业病危害，具体可能涉及如下：（1）现场作业时个人防护措施没做好；（2）作业现场乱拉电线或用电方法不安全；（3）现场作业时未放置相应的安全标示：如设备检修时，高压开关操作把手未挂“有人工作，禁止合闸”标示牌；（4）高压带电设备未规划安全区域，未悬挂“止步，高压危险！”标志牌；（5）倒闸操作时存在操作错误项；（6）应急处理方法不当；（7）作业现场工具乱摆放；（8）高低压配电房未配置灭火器材。
变压器运行规程1
南丹县南方有色冶炼有限责任公司NDNF/JS—JD04～2007 控制状态：发放编号：变压器运行规程编制：黄涛审核：张庆伟批准：2007年7月18日发布2007年8月1日实施南丹县南方有色冶炼有限责任公司发布1 主题内容与适用范围本规程规定了电力变压器（下称变压器）运行的基本要求、运行维护、不正常运行和处理。
本规程适用于电压为110KV电力变压器，整流变压器等设备可参照执行。
一般按本规程执行，必要时可参照制造厂的有关规定。
2 变压器的正常运行2.1 主变压器日常巡视检查周期1) 正常情况下，每日早、中、晚各巡视检查一次；2) 在下列情况下应对主变压器进行特殊巡视检查，视具体情况增加巡视检查次数3) 新设备或经过检修、改造的变压器在投运72小时内；4) 变压器有下列严重缺陷；5) 主变严重漏油，造成油面降低；6) 主变上层油温超过85℃；7) 主变内部音响不正常；8) 压力释放阀动作喷油；9) 主变冷却装置全部故障；10) 主变套管有破裂或闪络放电；11) 主变过负荷；12) 瓦斯继电器观察窗内出现碳质物质；13) 轻瓦斯动作；14) 有载调压分接开关调压后，三相电流显著不平衡；15) 有载调压分接开关操作控制回路故障；16) 主变引线接头发热发红。
17) 有大风、大雾、大雪、冰雹、寒潮、环境温度聚变等气象时；18) 雷雨季节（特别是雷雨过后应立即巡视）；19) 高温季节中的高温期间及高峰负荷期间；20) 变压器达到或超过额定负荷期间。
2.2 变压器的日常巡视检查一般包括以下内容2.2.1 检查变压器本体的油温温度计和绕组温度计是否正常，指示应在85℃及以下，并与主控室内主变控制屏上远方显示的主变温度显示数值相一致，温度计指针、外壳无损坏现象；2.2.2 检查变压器油箱顶上本体和分接开关储油柜的油位指示表指示值应符合主变铭牌上的温度与油位关系曲线。
2.2.3 检查下列部件应无渗油或漏油现象1) 主变本体油箱顶部、底部及四周；2) 分接开关油箱顶部、底部及四周；3) 主变冷却器上的散热器、油管、散热器与上下导油管之间的阀门、压力释放器阀门、油流继电器、油泵；4) 储油柜四周、底部及放油阀；5) 储油柜与瓦斯继电器之间，瓦斯继电器与主变本体之间的阀门、压力释放器阀门、有载调压储油柜阀门、有载调压阀门；6) 主变各侧三相套管及中性点套管。
变压器分接开关的电气控制
变压器分接开关的电气控制变压器是电力系统中不可或缺的设备，通过变压器可以实现电能的变换和传输，使得电力系统能够满足不同场合下的电能需求。
而在变压器的运行过程中，为了适应不同的负载需求和变压器绕组之间的电压差异，就需要通过分接变压器来改变变压器的变比。
分接变压器是根据需要改变变比的变压器，分为无载分接变压器和有载分接变压器。
无载分接变压器的开关操作可以在运行状态下进行，而有载分接变压器则需要在停电后进行操作。
多级分接变压器在运行中需要更改不同的变比，因此就需要采用变压器分接开关来实现。
变压器分接开关是一种电气控制装置，通过机械手段改变变压器绕组间的接线方式，来实现实际的变比变化。
本文将对变压器分接开关的电气控制进行详细介绍。
变压器分接开关的工作原理变压器分接开关是一种机械式电气控制开关，一般由手动、电动等多种形式。
通过开关机构的操作，改变变压器绕组的接线方式来实现变比的变化。
具体来讲，其工作原理主要由以下两个方面组成：1. 机械结构部分变压器分接开关的机械结构部分主要由分接开关本体、动力机构、操作机构等组成。
动力机构通常通过马达、电磁铁等电动装置来驱动旋转的分接开关，使其能够实现分接开关机构的旋转输出。
操作机构则通过手轮、手柄、按钮等人工操作方式来改变动力机构的旋转方向和位置。
分接开关本体一般采用重载设计，能够承受较大的电气和机械应力，以及运行中的颠簸、振动等环境条件。
同时，这种设备的内部机构通常也是密封的，能够有效地保护其内部部件不受灰尘、潮湿、腐蚀等不良环境因素影响。
2. 电气控制部分变压器分接开关的电气控制部分主要由接触器、限位开关、电缆、继电器等组成。
接触器通过机械触点的开启与关闭来实现开关状态的切换。
限位开关则是控制分接开关本体停止旋转的装置，通过反馈分接开关的位置信息给接触器实现旋转电机的自动停止。
电缆是为了电气信号的传输和供电而存在的，继电器则是为了扩大电气信号的控制范围而存在的。
在分接开关的电气控制部分中，继电器通常起到了非常重要的作用。
关于变压器分接头的问题及调压变压器
关于变压器分接头的问题电网电压是随着运行方式和负载的大小变化而变化的。
电网电压过高和过低，将会直接影响变压器的和用电设备的正常运行，为了使变压器能够有一个额定的输出电压，大多数是通过改变一次线圈分接抽头的位置即改变变压器线圈接入的匝数多少，来改变变压器的输出端电压。
在变压器一次侧的三相线圈中，根据不同的匝数引出几个抽头，这几个袖头按照一定的接线方式接在分接开关上。
开关的中心有一个能转动的触头，当变压器需要调整电压时，改变分接开关的位置就改变了变压器的变压比，从而改变变压器的输出电压，使之满足需要。
要注意的是当改变高压侧分接开关档位时，并没有改变高压侧的电压〔高压侧的电压是系统电源的电压，这个电压只能随负荷等参数波动，不受变压器高压侧分接开关档位影响〕，实际上改变的是高压绕组的匝数。
高压绕组的匝数一旦改变了，它与中、低压侧之间的变比也就改变了，从而到达了改变中、低压侧电压的目的。
一档应该是线圈匝数最多的，比方110±±2*2.5/10.5，即一档对应高压侧：110(1+8*1.25%)=121kV。
有人说110±8*1.25 表示110kV侧有17档，我也不知道该用什么词了，暂且叫17级吧，因为有的变压器的调压表盘显示19个档位，其中9，10，11 三档是一级电压都是110kV〔好似这里面还有点什么学问〕。
MR 和华明有时标为9a、9b、9c，都是一个电压。
常听到有经验的老工程师说“低了低调，高了高调”。
这里的含义可以从两方面理解：一是对高压侧调压的降压变压器而言，当低压侧电压偏低时，分接开关档位要向低调整；当低压侧电压偏高时，分接开关档位要向高调整；二是当系统电源电压高了分接开关档位要向高调整，反之亦然。
怎么理解都对，记住就可以了。
±2*2.5确实不多见，一般可以理解为无载调压。
调整此分接开关时高、中压之间的变比改变了，故中压侧的电压变了。
而高、低压侧的变比保持不变，所以低压侧的电压也不会改变。
配电变压器调节分接开关操作步骤
配电变压器调节分接开关操作步骤1、先停电.断开配电变压器低压侧负荷后,用绝缘棒拉开高压侧跌落式熔断器,然后做好必要的安全措施.2、拧开变压器上的分接开关保护盖,将定位销置于空档位置.3、调节档位时,应根据输出电压高低,调节分接开关到相应位置,调节分接开关的基本原则是：当变压器输出电压低于允许值时,把分接开关位置由Ⅰ档调到Ⅱ档,或Ⅱ档调整到Ⅲ档.当变压器输出电压高于允许值时,把分接开关位置由Ⅲ档调到Ⅱ档,或Ⅱ档调整到Ⅰ档.4、调节档位后,用直流电桥测量各项绕组直流电阻值,检查各绕组之间电阻值相差大于2%,必须重新调整,否则运行后,动静触头会因接触不好而发热,甚至放电,损坏变压器.5、确认无误再送电,查看电压情况.户外变压器的安装要求油浸自冷式变压器绝缘电阻的测量油浸自冷式变压器分接开关的切换操作1、变压器为何要装分接开关何时需要切换2、切换分接开关的操作方法3、试述对运行中的变压器分接开关进行切换的全过程按操作顺序回答,包括测量及判断切换操作的质量,安全措施应足够1、电力变压器为何要装分接开关何时需要切换答：分接开关是变压器高压绕组改变抽头的装置.调整分接开关位置,可以增加或减少高压绕组的匝数,以改变其变压比,使低压侧输出电压得到调整.运行中的变压器,高压侧供电电压偏高或偏低时,致使低压侧电压值过高或过低,这种情况下,需要调整其分接开关位置,改变其变压比,以使低压侧电压恢复到额定电压下正常运行.分接开关分为三档,Ⅰ档为额定电压、绕组圈数最多,Ⅱ档为10 KV,Ⅲ为；任何电压等级的电力系统,其实际电压都允许在一定范围内波动,此时,二次电压也会波动,这就会影响到用户的用电.为使变压器二次电压维持在额定值附近,又要适应一次电压的波动,所以变压器上装有分接开关.当二次变压器长期偏高或者长期偏低时,就应调节分接开关,使二次电压恢复正常.通过调节分接开关的接头来改变一次绕组的匝数而维持二次电压在额定值附近.变压器铭牌上标明的电压调整范围即表明了保证二次电压为额定值时,一次电压的几个标准值.变压器铭牌所标示的电压调整范围说明,当一次电压升高到时,把分接开关调整到Ⅰ位,能保持二次电压为额定值；当一次电压降到时,调整分接开关到Ⅲ位,同样能使二次电压维持在额定值.答：何时需要切换分接开关：当电压长期的偏高或偏低时需要切换变压器的分接开关.长期是多长：时间约十天到半个月,并结合用电季节特点进行切换.偏多少算偏：大于或接近用户端电压偏离额定值时应切换.电压允许波动值是多少：110kV及以下用户和低压电力用户：±7％2低压照明用户：＋5％～-10％切换分接开关挡位：105％,Ⅱ挡100％,Ⅲ挡95％2、切换分接开关的操作方法答：1取下变压器顶盖上的操作手柄护罩,松开或提起分接开关的定位销或螺栓. 2转动开关手柄至所需的挡位,并反复数次以便清除触点表面的氧化物.3先用测量一次绕组绕的直流电阻.4在用单臂电桥测量一次绕组的直流电阻.5比较测量结果不平衡误差不应该超过2％.6本次测量的结果还应与历次测量的结果进行比较,不应有明显的偏差.7锁定定位销或螺栓,装好操作手柄防护罩.3、试述对一台运行中的变压器分接开关进行切换的全过程答：组织准备：1要求签发工作票；2填写操作票并经模拟板试操作准确无误；3确定工作负责人和监护人；4如须减轻负荷,应提前通知受影响的用户.物质准备：1准备安全用具绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌；2万用表和凯尔文电桥经检查良好；3其他用具及材料临时用导线、扳子、工具等；材料准备：按操作票步骤,将变压器推出运行,达到“检修状态”：1停电 2验电 3挂临时接地线 4悬挂标示牌切换操作：注意：分解开关是装在一次绕组上的1执行安全技术措施,将运行中的变压器停电、验电、放电、挂好临时接地线、悬挂标示牌等操作.2拆除一次测高压接线.3取下操作手柄护罩,松开或提起分接开关的定位销或螺栓.4先用万用表测量一次绕组绕的直流电阻线间电阻,测试前后应放电.5再用双臂电桥精确测量一次绕组的Ruv、Rvw、Rwu直流电阻线间电阻,并作记录,测试前后应放电.6转动开关手柄至所需的挡位,原则：高往高调,低往低调；并反复数次以便清除触点表面的氧化物.7用万用表测量一次绕组绕的直流电阻线间电阻,并作记录,测试前后应放电.8再用双臂电桥精确测量一次绕组绕的Ruv、Rvw、Rwu直流电阻线间电阻,并作记录,测试前后应放电.9将测量结果与测量前的测量数据做比较,计算：对应的线间电阻,并变化的一档应有5%的变压,第二次测量值中最大值与最小值之差与三相平均值之比不超过2% . 10计算结果确认合格后,锁定定位销或螺栓,将护罩装好并紧固,恢复变压器原接线.11执行操作票,拆除临时接地线及标示牌后,方可按操作票进行变压器送电操作. 12送电后检查三相电压值是否正常.。
配电变压器分接开关调整过程中应注意的要点
配电变压器分接开关调整过程中应注意的要点摘要：配电变压器分接开关是调节变压器电压的重要装置，正确地进行分接开关的调整能够保证电网的稳定运行。
本文主要从适当选择调节方式、维护设备、调整步骤等方面探讨了配电变压器分接开关调整时需要注意的要点。
关键词：配电变压器分接开关、调整、电网、维护设备正文：一、适当选择调节方式在进行分接开关的调整之前，需要根据电网的运行情况以及变压器的特点和装置的实际控制情况，适当选择调节方式。
通常有手动调节和自动调节两种方法，手动调节适用于需求量比较小、变化不频繁的场合，而自动调节适用于需求量大、变化频繁的场合。
二、维护设备配电变压器分接开关作为电力设备，需要进行定期的维护和检修。
在调整过程中，需要及时排除设备故障，确保设备的正常运行。
同时还需要及时清理设备表面的污物和尘土，保证设备的干净整洁。
三、调整步骤1. 准备工作：首先需要关闭变压器的总开关和所有的配电开关，保证电网和人员的安全。
2. 确定调整电压：根据需要调整的电压差确定分接开关调节档位，然后关闭调节档位上方的总开关，保留低压侧开关和调节档位开关。
3. 调整分接开关：根据需要调整的电压差，逐步改变分接开关的位置，观察电压表的变化。
当达到需要的电压差时，稳定电压表读数，并确认分接开关位置。
4. 恢复设备：关闭调节档位开关，打开调节档位上方的总开关，然后关闭低压侧开关。
最后，按照正常程序恢复设备，并记录调整情况。
总之，配电变压器分接开关调整需要注意以上要点，确保能够正确地进行配电变压器的电压调节，从而保障电网的正常运行。
四、保证安全在进行配电变压器分接开关调整的过程中，安全是首要的考虑因素。
必须严格遵守相关安全规定和操作规程，定期对设备进行检查和维护，确保设备的正常运行。
同时，需要进行必要的安全警示和防护措施，实现安全施工。
五、合理使用分接开关在进行分接开关调整时，需要合理使用分接开关。
分接开关调整的次数不能过多，最好在每年春秋两季进行一次调整。
高压电工实操考试标准
高压电工作业安全技术实际操作考试标准1.制定依据《高压电工作业培训大纲及考核标准》。
2.考试方式实际操作、仿真模拟操作、口述。
3.考试要求3.1实操科目及内容3.2组卷方式实操试卷从上述四类考题中，各抽取一道实操题组成。
具体题目由考试系统或考生抽取产生。
3.3考试成绩实操考试成绩总分值为100分，80分(含)以上为考试合格；若考题中设置有否决项，否决项未通过，则实操考试不合格。
科目1、科目2、科目3、科目4的分值权重分别为20%、40%、20%、20%。
3.4考试时间60分钟。
4.考试内容4.1安全用具使用(K1)4.1.1电工仪表安全使用(K11)实际操作、口述。
10分钟。
(1)按给定的测量任务，选择合适的电工仪表。
(2)对所选的仪器仪表进行检查。
(3)正确使用仪器仪表。
(4)正确读数，并对测量数据进行判断。
K11电工仪器仪表安全使用考试时间：10分钟4.1.2电工安全用具使用(K12)实际操作、口述。
10分钟。
（1）熟知各种高压电工安全用具的用途及结构（2）能对各种高压电工安全用具进行检查。
（3）正确使用各种高压电工安全用具。
（4）熟悉各种高压电工安全用具保养要求。
10分钟。
（1）熟悉高压电工作业常用的安全标示。
（2）能对指定的安全标示进行用途解释。
（3）能对指定的作业场景正确布置相关的安全标示。
K12电工安全用具使用考试时间：10分钟K13电工安全标示的辨识考试时间：10分钟4.2安全操作技术（K2）4.2.110kV高压开关柜的停（送）电操作（K21）实际操作、仿真模拟操作。
30分钟。
（1）按照作业任务要求正确填写操作票。
2）按照作业任务要求正确选择安全用具，做好个人防护工作。
3）遵循安全操作规程，按照操作票的步骤正确操作。
4）操作结束后，对操作质量进行检查。
K2110kV高压开关柜的停（送）电操作考试时间：30分钟4.2.210kV高压成套配电装置的巡视检查（K22）实际操作、口述。
30分钟。
变压器绕组接线组别及各分接的电压比调试作业指导书
变压器绕组接线组别及各分接的电压比调试作业指导书1. 概况及适用范围本作业指导书适用于35KV及以下的油浸、干式变压器交接性试验时变压器绕组接线组别及各分接的电压比试验。
2. 编制依据本作业指导书如要依据和参考了如下文献编制而成：《GB50150-2006电气装置安装工程电气设备交接试验》3. 知识拓展3.1常识3.1.1在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”，反之则为异名端，记作“-”。
3.1.2 Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
3.1.3标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
3.1.4 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D （或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
有载调压分接开关
有载分接开关在线监测的新方法[摘要]分析了有载分接开关离线测试的局限性，详细介绍了有载分接开关在线监测系统开发背景、系统原理、系统技术性能、系统程序流程，阐述了有载分接开关状态检修的高效经济性。
[关键词]电力变压器有载分接开关（OLTC）加速度传感器电流传感器 GSM网络1 引言随着国民经济的发展，电力工业发展迅速，电力设备容量和电力网络规模日益增大，人们对电力系统中设备运行的可靠性的要求也不断提高。
在现代电力设备的运行和维护中，有载调压变压器是电力系统变电站中非常重要的输配电设备，它通过有载调压分接开关(On-load Tap Changer,OLTC)的逐级动作，实现对高压输配电电网的有载调压，使工业供电和居民供电的系统电压保持稳定。
有载调压变压器在电力系统中发挥了联络电网、调节有功与无功潮流以及稳定负荷中心电压的重要作用，在电网中得到了愈加广泛的应用，通常在高压输电变压器上和重要负载的配电变压器上均施行有载调压。
有载分接开关是有载调压变压器中唯一的可动部件，也是关键部件之一。
依靠有载分接开关准确及时的动作，不仅可减少和避免电压的大幅度波动，而且可以强制分配负荷潮流，挖掘设备无功和有功出力，保证电力系统安全可靠运行，增加电网调度的灵活性。
有载分接开关的制造质量和运行、检修技术水平直接关系到有载调压变压器的运行安全。
随着智能电网的快速发展，有载调压变压器在电网中应用增多，有载分接开关（OLTC）调节频率比过去大大提高，有载分接开关的故障也在增加。
如果对变压器分接开关的故障机理不进行深入的研究，没有可靠的监测与诊断系统（或装置），对未来的电力系统将产生不可预估的后果。
所以，迫切需要对OLTC的故障进行研究。
有载分接开关（OLTC）由选择器、切换开关和电动机构组成，其性能包括电气性能和机械性能两个方面。
电气性能主要指触头接触电阻，当触头接触电阻增大时，会引起触头过热，甚至烧损。
机械性能是指有载分接开关（OLTC）操作过程中选择开关和切换开关等部件的动作顺序和时间配合，以及切换过程中是否存在卡塞和触头切换不到位等。
