钢结构连接节点的设计与优化钢结构连接节点是整个结构体系中至关重要的部分。

其设计与优化直接关系到钢结构的安全性、经济性和可靠性。

在钢结构工程中,连接节点的设计与优化是一个复杂而关键的过程,需要综合考虑力学行为、材料特性和施工工艺等多个方面因素。

本文将探讨钢结构连接节点的设计与优化所涉及的关键点和策略。

一、连接节点的类型钢结构连接节点主要分为刚性节点和半刚性节点两种类型。

刚性节点是指连接中的转角可以被忽略的节点,通常包括刚性钢构件的直接焊接和螺栓连接。

而半刚性节点则是指连接中的转角不能被忽略的节点,一般采用柱接肢的焊接或螺栓连接。

节点类型的选择取决于结构的设计要求和力学性能。

二、连接节点的设计原则1. 强度原则:连接节点必须具有足够的强度和刚度以承受结构产生的力和变形,防止连接失效或产生破坏。

2. 刚性原则:钢结构的刚性连接节点有助于提高结构的整体刚性,保证结构在运行过程中的稳定性和可靠性。

3. 经济性原则:连接节点的设计应该尽可能地经济、简单,以减少材料的消耗和施工的难度。

4. 效率原则:连接节点设计要高效可靠,以确保合理利用材料、降低能耗和减少施工周期。

三、连接节点的优化策略在连接节点的设计与优化过程中,需要综合考虑以下几个方面的因素:1. 材料选择:根据结构的需求和应力特点,选择合适的材料,如高强度钢、耐磨性钢等。

2. 焊接技术:采用适当的焊接工艺和焊接材料,确保焊接接头的强度和可靠性。

3. 螺栓连接:合理选择螺栓规格、数量和布置方式,确保螺栓的强度和连接性能。

4. 强度分析:利用有限元分析等方法,对连接节点的强度和刚度进行评估和优化,以确保其满足设计要求。

5. 考虑施工工艺:在连接节点的设计中考虑到施工的方便性和有效性,减少施工难度和成本。

6. 研究和借鉴经验:学习借鉴已建成的、相似结构的连接节点设计经验,提高连接节点设计的效率和可靠性。

四、存在的挑战和解决方法在连接节点的设计与优化中,一些常见的挑战包括:1. 复杂的力学行为:连接节点受到多个力的作用,需要综合考虑弯曲、剪切、压力和承载等因素。

钢结构构件的连接设计3篇

钢结构构件的连接设计3篇

钢结构构件的连接设计3篇钢结构构件的连接设计1钢结构构件的连接设计在现代建筑中,钢结构被广泛应用,因为它具有高强度、轻质、耐久、灵活性好等优点,可以用于各种建筑形式中。

钢结构构件的连接设计是非常重要的,它直接关系到钢结构的安全性和稳定性。

1、连接形式钢结构构件的连接形式有很多种,例如焊接、钻孔、膨胀螺栓连接等。

其中膨胀螺栓连接是最常用的连接方式,因为它具有安装、拆卸方便,连接牢固、稳定等优点。

此外,应选择质量可靠的膨胀螺栓,以保证连接的强度和稳定性。

2、连接设计连接设计包括连接位置、连接方式、连接荷载等方面。

连接位置的设计应遵循构件受力原理,使连接位置能够承受受力。

连接方式的设计应根据不同构件的特点和受力方式来选择,以保证连接的可靠性和稳定性。

连接荷载的设计应考虑受力情况和荷载作用,以保证连接能够承受荷载,并且不发生松动或者开裂等问题。

3、连接结构连接结构是连接的核心,也是最容易出现问题的地方。

连接结构要保证质量可靠,并且能够承受各种不同的荷载。

连接结构的设计应该考虑结构的可制造性,材料的可靠性,以及受力性能的稳定性等因素。

4、连接的施工钢结构连接是在施工现场进行的,因此注意施工的安全性和质量。

在施工前应检查连接件的材料、规格、密封性等,以保证施工的质量。

施工时也应严格按照设计要求进行操作,遵守安全规范,保证施工质量和安全。

总之,钢结构构件连接是钢结构的重要组成部分,连接设计的安全和可靠性直接关系到整个结构的安全性和稳定性。

我们应该认真考虑设计、施工过程中的各种因素,以保证钢结构顺利建成,发挥其最大的作用在钢结构建筑中,连接是至关重要的。

合理的连接设计、选择高质量的连接件以及保证连接结构的可靠性和施工质量,都是保证钢结构安全性和稳定性的必要条件。

在实际应用中,要根据受力特点和荷载作用等因素,精心设计连接位置、连接方式和连接荷载,强化连接结构和施工管理,以确保钢结构的高质量建设和持久使用钢结构构件的连接设计2钢结构构件的连接设计钢结构是现代建筑中广泛采用的一种建筑结构形式,由一系列钢结构构件组成。

钢结构高强度螺栓连接的设计,施工及验收规程

钢结构高强度螺栓连接的设计,施工及验收规程

钢结构是一种具有高强度和稳定性的结构体系,对于其连接部分的设计、施工和验收规程尤为重要。

其中,螺栓连接作为钢结构连接的重要组成部分,其设计、施工及验收规程一直备受关注。

一、钢结构高强度螺栓连接的设计1. 设计原则钢结构高强度螺栓连接的设计首先应遵循相关的国家标准和规范,包括但不限于《钢结构设计规范》等。

设计时需考虑结构的受力情况、螺栓的选择及数量、受力面积等因素,保证螺栓连接能够承受结构的荷载。

2. 螺栓选用在设计过程中应根据结构的需求选择合适的高强度螺栓,例如8.8级、10.9级螺栓等,同时考虑螺栓的螺纹和表面处理等特性。

3. 连接方式根据结构的特点和要求确定适当的连接方式,包括普通连接、摩擦连接、预应力连接等,确保螺栓连接符合工程设计及要求。

二、钢结构高强度螺栓连接的施工1. 施工准备在进行螺栓连接施工前,需对施工现场及材料进行清理和准备工作,确保螺栓及连接部位的清洁度和平整度。

2. 施工工艺螺栓连接的施工应根据设计要求,采用适当的工艺和方法进行安装,包括拧紧力度、紧固序列、螺栓孔洗刷、螺栓涂层、螺栓预张力的施工等。

3. 施工质量控制在施工过程中,需进行质量把关和监测,对螺栓的预张力进行检测和调整,确保螺栓连接的质量和可靠性。

三、钢结构高强度螺栓连接的验收规程1. 验收标准验收过程中需严格按照相关标准和规范进行验收,包括外观检查、尺寸检测、预紧力检测等多个方面。

2. 验收程序验收包括初验和复验两个阶段,初验主要对螺栓连接的外观和尺寸进行检查,复验则对螺栓的预紧力进行检测。

3. 验收记录验收过程中需做好验收记录,包括验收人员、时间、地点、项目编号等内容,确保关键数据的记录和留存。

个人观点和理解:从事钢结构高强度螺栓连接的设计、施工及验收工作多年,深知其重要性和复杂性。

在实际工作中,除了严格遵守标准和规范外,还需要不断总结和积累经验,加强工艺控制和质量管理,以确保钢结构高强度螺栓连接的安全可靠性。

钢结构节点连接设计手册

钢结构节点连接设计手册

钢结构节点连接设计手册钢结构节点连接设计手册第一章:引言1.1 目的本手册旨在提供钢结构节点连接设计的指导原则和规范,以确保连接的安全性、可靠性和经济性。

1.2 适用范围本手册适用于各类钢结构节点连接设计,包括梁柱节点、梁梁节点、梁板节点等。

1.3 参考标准本手册的设计原则和规范参考以下标准:- GB 50017-2017 《钢结构设计规范》- GB 50018-201X 《钢结构工程质量验收规范》- GB 50019-201X 《钢结构防腐蚀技术规范》- GB 50046-201X 《建筑地震设计规范》第二章:基本原则2.1 安全性连接设计应满足结构强度和稳定性的要求,确保在正常使用和极限状态下的安全性。

2.2 可靠性连接设计应考虑材料的可靠性和制造工艺的可控性,确保连接的可靠性和一致性。

2.3 经济性连接设计应尽可能减少材料的使用量和制造成本,同时保证连接的质量和可靠性。

第三章:节点类型3.1 梁柱节点梁柱节点是钢结构中最常见的连接形式,其设计应满足以下要求:- 满足梁柱节点的强度和刚度要求。

- 考虑梁柱节点的受力特点,选择合适的连接方式。

- 考虑梁柱节点的施工工艺,选择适合的节点类型。

3.2 梁梁节点梁梁节点是连接两根梁的关键部位,其设计应满足以下要求:- 满足梁梁节点的强度和刚度要求。

- 考虑梁梁节点的受力特点,选择合适的连接方式。

- 考虑梁梁节点的施工工艺,选择适合的节点类型。

3.3 梁板节点梁板节点是连接梁与板的关键部位,其设计应满足以下要求:- 满足梁板节点的强度和刚度要求。

- 考虑梁板节点的受力特点,选择合适的连接方式。

- 考虑梁板节点的施工工艺,选择适合的节点类型。

第四章:设计步骤4.1 确定受力情况根据结构荷载和受力特点,确定节点受力情况,并进行力学分析。

4.2 选择连接方式根据受力情况和结构要求,选择合适的连接方式,并进行初步设计。

4.3 进行强度校核根据选定的连接方式,进行强度校核,并根据校核结果进行优化设计。

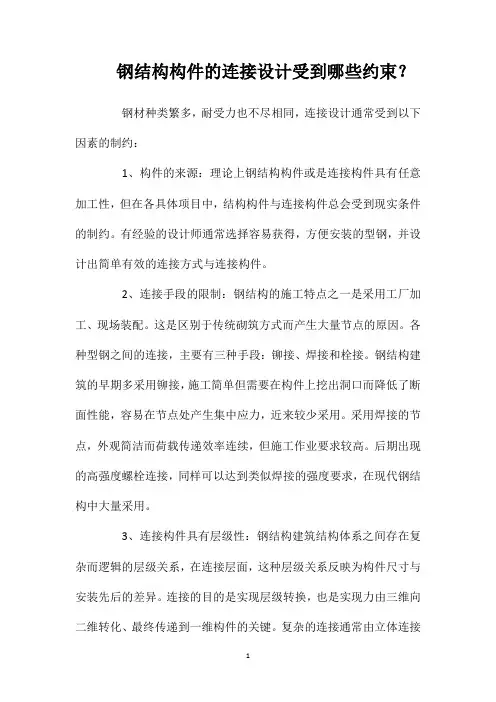

钢结构构件的连接设计受到哪些约束?
