混合离子交换器用户手册一、工艺原理：原理特点：本公司生产的混合离子交换器（简称混床），在脱盐水工程中，用于二级脱盐水的制备，被处理的水由上向下流经按一定的比例配比装填并混合形成的强酸、碱树脂层来制取成品水。
均匀混合的树脂层中，阳树脂与阴树脂紧密地交错排列，每一对阳树脂与阴树脂颗粒似于一组复床，混床就象无数组串联运行的复床。
通过混合离子交换后进入水中的氢离子与氢氧离子会立即生成电离度很低的水分子（H2O），很少可能形成阳离子或阴离子交换时的反离子，使交换反应进行的十分彻底，因而能制取纯度相当高的成品水。
混床的再生工艺较阳、阴床的再生工艺复杂，混床树脂层失效后，需先对床中树脂进行反洗分层，使阳树脂与阴树脂彻底分离，然后分别对阳、阴树脂进行再生、清洗、恢复交换能力并均匀混合，方可继续投入运行。
二、技术参数：1.进水： 一级脱盐水或RO产水2.出水水质： 2-15MΩ·cmSiO2泄漏<100ug/l，PH接近中性3.工作压力: < 0.6MPa4.工作温度: 5-45℃5.运行流速: 40-60m/h6.水反洗强度: 8-12m/h7.再生流速:4-6m/h8.再生液浓度: 4-5%9.填料高度: 阳树脂001X7\阴树脂201X7：500\1000三、结构形式：设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。
进水装置为上进水、挡板布水，集水装置为多孔板滤水帽集水；设备的本体外部配管配带阀门并留有压力取样接口，便于用户现场安装和实现装置正常运行。
四. 设备的安装1）安装前检查土建基础是否按设计要求施工。
2）设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。
3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。
4）将设备本体配管按编号区分后依设计图纸进行组装，每段管道组装前应用干净抹布对内壁进行清洁工作，组装后应保持配管轴线横平竖直，阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）。

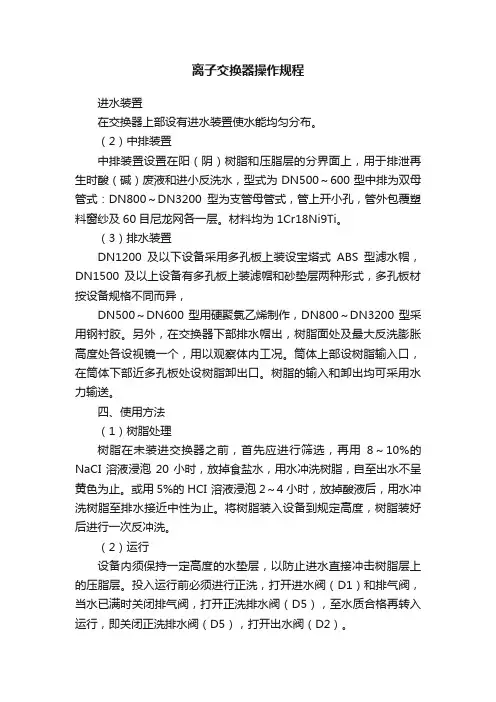

离子交换器操作规程
离子交换器操作规程进水装置在交换器上部设有进水装置使水能均匀分布。
（2）中排装置中排装置设置在阳（阴）树脂和压脂层的分界面上，用于排泄再生时酸（碱）废液和进小反洗水，型式为DN500～600型中排为双母管式：DN800～DN3200型为支管母管式，管上开小孔，管外包覆塑料窗纱及60目尼龙网各一层。
材料均为1Cr18Ni9Ti。
（3）排水装置DN1200及以下设备采用多孔板上装设宝塔式ABS型滤水帽，DN1500及以上设备有多孔板上装滤帽和砂垫层两种形式，多孔板材按设备规格不同而异，DN500～DN600型用硬聚氯乙烯制作，DN800～DN3200型采用钢衬胶。
另外，在交换器下部排水帽出，树脂面处及最大反洗膨胀高度处各设视镜一个，用以观察体内工况。
筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。
树脂的输入和卸出均可采用水力输送。
四、使用方法（1）树脂处理树脂在未装进交换器之前，首先应进行筛选，再用8～10%的NaCI溶液浸泡20小时，放掉食盐水，用水冲洗树脂，自至出水不呈黄色为止。
或用5%的HCI 溶液浸泡2～4小时，放掉酸液后，用水冲洗树脂至排水接近中性为止。
将树脂装入设备到规定高度，树脂装好后进行一次反冲洗。
（2）运行设备内须保持一定高度的水垫层，以防止进水直接冲击树脂层上的压脂层。
投入运行前必须进行正洗，打开进水阀（D1）和排气阀，当水已满时关闭排气阀，打开正洗排水阀（D5），至水质合格再转入运行，即关闭正洗排水阀（D5），打开出水阀（D2）。
（3）再生当出水水质超过指标或产生了一定体积的脱盐水后，离子交换器需进行再生，再生的步骤如下：(a)小反洗：再生前应对中间排液管上面的压脂层进行小反洗，洗去运行时积聚在压脂层和中间排液装置上的污物，即打开小反洗进水阀（D7）和反洗排水阀（D4），反洗流速一般为5～10米/时，时间约15分钟。
小反洗结束后，关闭小反洗进水阀（D7）及反洗排水阀（D4）。
