电缆线路施工及其验收规范标准设计(GB501682006)条文说明

合集下载

电缆线路施工及验收规范(GB 50168-)条文说明之欧阳地创编

电缆线路施工及验收规范(GB 50168-)条文说明之欧阳地创编

1、总则1.0.1本条说明了制定本规范的目的。

1.0.2~1.0.4目前我国已大量使用500kV电缆,第1.0.2~1.0.4条规定了本规范的适用电压等级范围和内容。

对于特殊用途的电缆,如矿用、船用、冶金及化工等用的电缆,其结构、性能、安装场所均有其特殊性,本规范不可能都给予明文规定,因此提出“尚应符合专业规程的有关规定”。

1.0.5本条强调电缆线路采用的电缆及附件,均应为符合国家现行标准及相关产品标准的合格产品。

1.0.6本规范是以质量标准和主要工艺要求为主的,现行的安全技术规程只是一般性规定,二者对于专业性的施工都不可能面面俱到,规定得非常齐全;同时由于电缆工业的发展,新的施工工艺及施工方法不断采用,施工环境也各不相同。

因此,要求除应遵守本规范及现行各种安全技术规程的规定外,对重要的施工工序、施工方法,还应制定出切实可行的安全技术措施。

1.0.7对电缆及附件安装所用的钢制紧固件,根据现有条件和市场供应情况,除地脚螺栓外,应采用热镀锌制品,从而保证防腐蚀要求。

地脚螺栓可按设计要求自行加工或采购成品。

热镀锌为目前常用镀锌工艺,尤其是对钢制螺栓使用热镀锌比电镀锌和喷镀更为广泛、实用,效果也好。

考虑到技术发展,也允许采用性能等同热镀锌的其他制品。

1.0.8本条为增加的内容。

强调对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

2、术 语本章为原标准《电气装置安装工程电缆线路施工及验收规范》GB 50168—92附录一内容的修改补充。

为便于理解和使用,增加了电缆、电缆分接箱和电缆导管[保护管]的内容。

3、电缆及附件的运输与贮zhù存cún保管3.0.1、3.0.2对电缆及其附件的运输、保管进行了原则规定,没有要求具体运输方法,因为各地、各部门运输工具、道路及施工经验不同,不强调用同一种运输方法。

但不论用何种方法运输,均要确保不损坏箱体外表面以及箱内部件。

3.0.3盘装电缆在运输和滚动前应检查其盘的牢固性。

GB50168电缆线路建设与验收标准

GB50168电缆线路建设与验收标准

GB50168电缆线路建设与验收标准GB 电缆线路建设与验收标准简介本文档旨在介绍GB电缆线路建设与验收标准的内容和要求。

该标准适用于电缆线路的设计、施工和验收过程,以确保电缆线路的质量和安全性。

标准内容GB电缆线路建设与验收标准主要包含以下内容:1. 术语和定义:明确了一些与电缆线路建设和验收相关的术语和定义,以便在标准中使用时保持一致性和准确性。

2. 线路设计:规定了电缆线路设计的基本要求,包括线路类型、电缆选择、敷设方式、绝缘和保护层材料等。

3. 施工准备:介绍了电缆线路施工前的准备工作,包括施工方案的编制、施工材料的准备、施工设备的选择和调试等。

4. 施工过程:详细描述了电缆线路的施工过程,包括敷设、接地、连接和绝缘等。

该部分还规定了施工过程中的质量控制要求。

5. 线路验收:明确了电缆线路验收的标准和程序。

包括对线路的物理性能、电气性能和绝缘性能等方面进行测试和评估。

6. 运行与维护:提供了电缆线路运行和维护的指导,包括定期巡检、保养、故障处理和事故调查等。

使用建议为了按照GB电缆线路建设与验收标准进行工作,建议采取以下简单策略:- 详细了解标准内容:仔细阅读和理解GB标准的各个部分,确保在电缆线路的建设和验收过程中能够准确遵守标准要求。

- 遵循标准流程:按照标准规定的流程进行电缆线路的设计、施工和验收,确保每个环节都符合标准要求,从而保证线路的质量和安全性。

- 做好质量控制:在施工过程中,严格执行质量控制措施,保证施工质量和线路的可靠性。

- 定期维护与检查:根据标准要求,定期对电缆线路进行维护和检查,及时发现和处理潜在问题,确保线路的正常运行。

总结GB电缆线路建设与验收标准是电缆线路建设和验收工作的指导性文件,它规定了电缆线路的设计、施工和验收要求。

遵循该标准,能够确保电缆线路的质量和安全性。

建议工程人员详细了解标准内容,并按照标准要求进行工作,做好质量控制和线路维护工作。

GB50168电缆线路施工验收的规定

GB50168电缆线路施工验收的规定

GB50168电缆线路施工验收的规定1. 引言本文档旨在介绍GB电缆线路施工验收的规定。

该规定适用于电缆线路的施工和验收过程,以确保施工质量符合标准要求。

2. 施工验收的目的电缆线路的施工验收旨在确认施工过程和成果是否符合相关标准和规范要求,以确保电缆线路的安全可靠运行。

3. 施工验收的程序3.1 预验收在电缆线路施工完成前,应进行预验收。

预验收包括对施工过程的检查和相关文件资料的审核,以确保施工符合设计要求和施工方案。

3.2 线路验收线路验收是施工验收的主要环节,其重点是对电缆线路系统的各项参数和性能进行测试和检查。

具体的验收内容包括但不限于:- 电缆的敷设情况和绝缘性能- 电缆接头和终端的安装质量- 线路的电气参数(电阻、绝缘电阻、电容、电感等)- 线路的电磁兼容性- 线路的防护措施和接地系统3.3 验收报告完成线路验收后,应编制验收报告,对验收结果进行总结和记录。

验收报告应包括以下内容:- 施工单位的基本信息- 施工过程的检查记录和问题整改情况- 线路验收的测试数据和结果- 验收结论和意见4. 施工验收的要求4.1 施工单位要求施工单位应具备相应的资质和技术能力,严格按照施工图纸和相关规范进行施工,确保施工质量达到标准要求。

4.2 施工材料和设备施工材料和设备应符合国家标准和行业规范,具备相应的质量证明和检测报告。

4.3 施工质量控制施工过程中应进行质量控制,包括施工方案的制定、工序的监控和质量检查等,确保施工质量符合标准要求。

5. 后记本文档总结了GB电缆线路施工验收的规定要求。

在实际操作中,施工单位应严格按照相关规范执行施工和验收工作,以确保电缆线路的安全运行和可靠性。

注意:本文档内容仅供参考,具体操作应以最新的相关法规和标准为准。

GB50168电缆线路建设与验收标准

GB50168电缆线路建设与验收标准

GB50168电缆线路建设与验收标准简介本文档旨在介绍GB50168电缆线路建设与验收标准。

该标准适用于电缆线路的建设和验收过程,旨在确保建设和验收的质量符合相关要求,保证电缆线路的安全和可靠运行。

标准内容GB50168电缆线路建设与验收标准主要包括以下内容:1. 术语和定义:对于本标准中使用的术语和定义进行了明确和解释,以确保在实施标准过程中的一致性和理解。

2. 设计要求:规定了电缆线路设计的基本要求,包括电缆线路的类型、额定电压、电缆容量和敷设方式等。

3. 材料要求:对于电缆线路所使用的材料进行了规定,包括电缆、绝缘材料、接头和连接器等,以确保材料的质量和可靠性。

4. 施工要求:明确了电缆线路施工过程中的要求,包括敷设、接地、布线、接头连接和保护等,以确保施工质量和安全。

5. 验收要求:规定了电缆线路验收的程序和要求,包括验收文件的准备、验收测试和验收报告的编制等,以确保验收的有效性和可靠性。

使用建议在实施GB50168电缆线路建设与验收标准时,建议遵循以下原则:1. 充分理解标准内容:在实施标准前,应详细了解和理解GB50168标准的要求和指南,以确保正确和准确地实施标准。

2. 严格按照标准执行:在建设和验收过程中,应严格按照标准要求进行操作和执行,确保建设和验收的质量和可靠性。

3. 注意安全和环保:在电缆线路建设和验收过程中,应注重安全和环保,遵守相关法律法规和标准要求,确保操作过程的安全性和环境保护。

4. 进行必要的测试和检查:在电缆线路建设和验收过程中,应进行必要的测试和检查,以确保电缆线路的质量和性能符合要求。

结论GB50168电缆线路建设与验收标准是确保电缆线路建设和验收质量的重要依据,通过遵循标准要求,可以保证电缆线路的安全和可靠运行。

建议在实施过程中,充分理解标准内容,并严格按照标准要求进行操作。

GB50168电缆线路建设验收规定

GB50168电缆线路建设验收规定

GB50168电缆线路建设验收规定GB 电缆线路建设验收规定简介本文档旨在介绍GB电缆线路建设验收规定的主要内容和要求。

该规定适用于电缆线路建设项目的验收工作,以确保电缆线路的安全性和可靠性。

规定内容1. 验收范围:该规定适用于电缆线路建设项目的验收工作,包括电缆线路的设计、施工、材料选择等方面。

验收范围:该规定适用于电缆线路建设项目的验收工作,包括电缆线路的设计、施工、材料选择等方面。

2. 验收要求:电缆线路建设项目的验收应符合以下要求:验收要求:电缆线路建设项目的验收应符合以下要求:- 设计符合相关规范和标准的要求;- 施工过程符合工程质量管理要求;- 电缆线路的材料符合相关标准和规范;- 电缆线路的接头和终端处理符合相关要求;- 电缆线路的试验和检测符合相关标准和规范;- 线路的接地和绝缘性能符合相关要求。

3. 验收程序:电缆线路建设项目的验收程序包括以下步骤:验收程序:电缆线路建设项目的验收程序包括以下步骤:- 申请验收:由建设单位向相关部门提出电缆线路建设项目的验收申请;- 资料准备:建设单位准备相关的设计、施工和材料等资料;- 现场检查:相关部门对电缆线路的设计、施工和材料进行现场检查;- 试验检测:对电缆线路进行必要的试验和检测;- 验收评定:根据现场检查和试验检测结果,评定电缆线路的验收情况;- 验收报告:出具电缆线路建设项目的验收报告。

4. 验收标准:电缆线路建设项目的验收标准应符合相关规范和标准的要求,并考虑电缆线路的安全性、可靠性和技术经济指标等因素。

验收标准:电缆线路建设项目的验收标准应符合相关规范和标准的要求,并考虑电缆线路的安全性、可靠性和技术经济指标等因素。

结论GB电缆线路建设验收规定是对电缆线路建设项目进行验收的指导性文件,旨在确保电缆线路的质量和安全性。

建设单位和相关部门应按照该规定的要求进行电缆线路建设项目的验收工作,以保障电缆线路的可靠运行。

施工验收规范电气部分强制性条文

施工验收规范电气部分强制性条文

施工验收规范1-1《电气装置安装工程电缆线路施工及验收规范》GB50168-20064.2.9 金属电缆支架全长均应有良好的接地。

5.2.6 直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。

7.0.1 对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路,必须按设计要求的防火阻燃措施施工。

附:7.0.2 电缆的防火阻燃可采取下列措施:1 在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处,用防火堵料密实封堵;2 在重要的电缆沟和隧道中,按设计要求分段或用软质耐火材料设置阻火墙;3 对重要回路的电缆,可单独敷设于专门的沟道中或耐火封闭槽盒内,或对其施加防火涂料、防火包带;4 在电力电缆接头两侧及相邻电缆2~3m长的区段施加防火涂料或防火包带。

必要时采用高强度防爆耐火槽盒进行封闭;5 按设计采用耐火或阻燃型电缆;6 按设计设置报警和灭火装置;7 防火重点部位的出入口,应按设计要求设置防火门或防火卷帘;8 改、扩建工程施工中,对于贯穿已运行的电缆孔洞、阻火墙,应及时恢复封堵。

1-2 《电气装置安装工程接地装置施工及验收规范》GB50169-20063.1.1 电气装置的下列金属部分,均应接地或接零:1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2 电气设备的传动装置;3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门;4 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。

穿线的钢管之间或钢管和电器设备之间有金属软管过渡的,应保证金属软管段接地畅通;6 电缆桥架、支架和井架;7 装有避雷线的电力线路杆塔;8 装在配电线路杆上的电力设备;9 在非沥青地面的居民区内,不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔;10 承载电气设备的构架和金属外壳;11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部位;12 气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体;13 电热设备的金属外壳;14 铠装控制电缆的金属护层;15 互感器的二次绕组。

GB50168电缆线路的施工及验收条例

GB50168电缆线路的施工及验收条例

GB50168电缆线路的施工及验收条例
简介
本文档旨在对GB电缆线路的施工及验收条例进行详细介绍和解释。

该条例是为了规范电缆线路施工和验收过程,保证电缆线路的安全和可靠性。

施工要求
1. 施工单位应具备相应的电缆线路施工资质和技术能力。

2. 施工前需进行详细的施工方案设计和工程准备工作。

3. 施工过程中应遵守相关的安全规范,采取必要的防护措施,确保施工人员和周围环境的安全。

4. 施工质量应符合相关标准和规范,确保电缆线路的可靠性和耐久性。

验收要求
1. 验收前,施工单位应自行进行初步检查和测试,确保电缆线路的基本功能正常。

2. 验收单位应对施工完成的电缆线路进行全面的检查和测试,包括电气性能、绝缘电阻、接地电阻等指标。

3. 验收单位应依据相关标准和规范,对电缆线路的施工质量、安全性和可靠性进行评估。

4. 验收合格的电缆线路应出具相应的验收报告,并进行档案管理。

法律责任
1. 施工单位在施工过程中存在违反相关法律法规的行为,将承担相应的法律责任。

2. 验收单位在验收过程中发现施工单位存在违法行为,应及时向相关部门报告,并配合调查。

结论
GB电缆线路的施工及验收条例对电缆线路的施工和验收提出了明确的要求,旨在保障电缆线路的安全和可靠性。

施工单位和验收单位应严格按照相关要求进行操作,确保电缆线路的质量和安全性。

同时,相关部门应加强监管,对违法行为进行惩处,维护电缆线路建设的合法权益。

GB50168电缆线路施工与验收的要求

GB50168电缆线路施工与验收的要求

GB50168电缆线路施工与验收的要求1. 引言本文档旨在概述GB50168标准中关于电缆线路施工与验收的要求。

该标准适用于电力工程中的电缆线路施工与验收,以确保施工过程和成品符合相关安全和质量标准。

2. 施工要求2.1 设计准备在进行电缆线路施工前,施工单位应充分准备,包括但不限于以下内容:- 确定施工方案和施工流程;- 准备必要的施工图纸和技术文件;- 确定施工所需的设备、材料和人员,并做好相关调配。

2.2 施工组织施工单位应按照设计要求和施工准备,合理组织施工过程,包括但不限于以下内容:- 制定施工任务书,明确施工工序和责任分工;- 组织施工人员进行必要的培训和安全教育;- 建立施工现场管理制度,确保施工过程的安全和秩序。

2.3 施工过程控制在电缆线路的施工过程中,施工单位应按照相关要求进行施工过程控制,包括但不限于以下内容:- 进行必要的土建工程,如沟槽开挖和埋设基座等;- 进行电缆敷设、接地和接头施工;- 进行电缆保护和绝缘测试;- 进行电缆附件的安装和调试。

2.4 安全和质量控制施工单位应在施工过程中严格遵守相关安全和质量控制要求,包括但不限于以下内容:- 确保施工现场的安全和卫生;- 进行必要的安全防护措施,如安全帽、安全绳等;- 进行施工过程的质量检查和质量记录。

3. 验收要求3.1 验收准备在进行电缆线路验收前,验收单位应充分准备,包括但不限于以下内容:- 准备验收方案和验收标准;- 确定验收所需的设备、工具和人员,并做好相关调配;- 进行必要的验收前准备工作,如清理施工现场和准备验收记录表格。

3.2 验收过程电缆线路的验收应按照相关验收标准进行,包括但不限于以下内容:- 对已完成的电缆线路进行视觉检查,确保外观完好;- 进行电缆的电气性能测试,如绝缘电阻和接地电阻等;- 进行电缆接头的连接和绝缘测试;- 对电缆线路的保护措施进行检查和测试。

3.3 验收记录验收单位应在验收过程中做好相关记录,包括但不限于以下内容:- 记录验收结果和发现的问题;- 对合格的电缆线路进行验收合格证明的签发;- 对不合格的电缆线路提出整改要求,并进行相应的整改核查。

GB50168-2006_电气装置安装工程_电缆线路施工和验收规范

GB50168-2006_电气装置安装工程_电缆线路施工和验收规范

电气装置安装工程电缆线路施工及验收规范中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目 录1、总则 (3)2、术语 (3)3、电缆及附件的运输与保管 (4)4、电缆线路附属设施和构筑物的施工 (5)4.1、电缆管的加工及敷设 (5)4.2、电缆支架的配制与安装 (6)4.3、电缆线路其它防护设施与构筑物的施工 (7)5、电缆的敷设 (7)5.1、一般规定 (7)5.2、直埋电缆的敷设 (10)3、电缆导管内电缆的敷设 (12)5.4、电缆构筑物中电缆的敷设 (12)5.5、桥梁上电缆的敷设 (13)5.6、水底电缆的敷设 (13)5.7、电缆的架空敷设 (14)6、电缆附件的安装 (14)6.1、一般规定和准备工作 (14)6.2、安装要求 (16)7、电缆线路防火阻燃设施的施工 (17)8、工程交接验收 (18)附录A侧压力和牵引力的常用计算公式 (19)1、总则1.0.1、为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

1.0.2、本规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3、本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4、矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5、采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

1.0.6、施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

1.0.7、电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。

电缆线路施工及验收规范

电缆线路施工及验收规范

中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则1.0.1为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

1.0.2本规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准规范的规定。

2术语2.0.1电缆[本体]cable指电缆线路中除去电缆接头和终端等附件以外的电缆线段部分,通常称为电缆。

注:有时电缆也泛指电缆线路,即由电缆本体和安装好的附件所组成的电缆系统。

2.0.2金属套metallic sheath均匀连续密封的金属管状包覆层。

2.0.3铠装层armour由金属带或金属丝组成的包覆层,通常用来保护电缆不受外界的机械力作用。

注:金属带起径向加强保护作用,金属丝起纵向加强保护作用。

2.0.4[电缆]终端termination安装在电缆末端,以使电缆与其他电气设备或架空输电线相连接,并维持绝缘直至连接点的装置。

2.0.5[电缆]接头joint连接电缆与电缆的导体、绝缘、屏蔽层和保护层,以使电缆线路连续的装置。

电缆线路施工及验收规范

电缆线路施工及验收规范

中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则 (3)2术语 (3)3电缆及附件的运输与保管 (5)4电缆线路附属设施和构筑物的施工 (6)4.1电缆管的加工及敷设 (6)4.2电缆支架的配制与安装 (8)4.3电缆线路其它防护设施与构筑物的施工 (10)5电缆的敷设 (10)5.1一般规定 (10)5.2直埋电缆的敷设 (15)3电缆导管内电缆的敷设 (17)5.4电缆构筑物中电缆的敷设 (18)5.5桥梁上电缆的敷设 (19)5.6水底电缆的敷设 (19)5.7电缆的架空敷设 (21)6电缆附件的安装 (22)6.1一般规定和准备工作 (22)6.2安装要求 (24)7电缆线路防火阻燃设施的施工 (26)8工程交接验收 (28)附录A侧压力和牵引力的常用计算公式 (30)1总则1.0.1为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

1.0.2本规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准规范的规定。

GB50168-2006电缆线路施工及验收规范

GB50168-2006电缆线路施工及验收规范

中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则 (3)2术语 (3)3电缆及附件的运输与保管 (4)4电缆线路附属设施和构筑物的施工 (5)4.1电缆管的加工及敷设 (5)4.2电缆支架的配制与安装 (6)4.3电缆线路其它防护设施与构筑物的施工 (7)5电缆的敷设 (7)5.1一般规定 (7)5.2直埋电缆的敷设 (10)3电缆导管内电缆的敷设 (12)5.4电缆构筑物中电缆的敷设 (12)5.5桥梁上电缆的敷设 (13)5.6水底电缆的敷设 (13)5.7电缆的架空敷设 (14)6电缆附件的安装 (14)6.1一般规定和准备工作 (14)6.2安装要求 (16)7电缆线路防火阻燃设施的施工 (17)8工程交接验收 (18)附录A侧压力和牵引力的常用计算公式 (19)1总则1.0.1为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

1.0.2本规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准规范的规定。

电缆线路施工及验收规范(GB 50168-)条文说明之欧阳道创编

电缆线路施工及验收规范(GB 50168-)条文说明之欧阳道创编

1、总则1.0.1本条说明了制定本规范的目的。

1.0.2~1.0.4目前我国已大量使用500kV电缆,第1.0.2~1.0.4条规定了本规范的适用电压等级范围和内容。

对于特殊用途的电缆,如矿用、船用、冶金及化工等用的电缆,其结构、性能、安装场所均有其特殊性,本规范不可能都给予明文规定,因此提出“尚应符合专业规程的有关规定”。

1.0.5本条强调电缆线路采用的电缆及附件,均应为符合国家现行标准及相关产品标准的合格产品。

1.0.6本规范是以质量标准和主要工艺要求为主的,现行的安全技术规程只是一般性规定,二者对于专业性的施工都不可能面面俱到,规定得非常齐全;同时由于电缆工业的发展,新的施工工艺及施工方法不断采用,施工环境也各不相同。

因此,要求除应遵守本规范及现行各种安全技术规程的规定外,对重要的施工工序、施工方法,还应制定出切实可行的安全技术措施。

1.0.7对电缆及附件安装所用的钢制紧固件,根据现有条件和市场供应情况,除地脚螺栓外,应采用热镀锌制品,从而保证防腐蚀要求。

地脚螺栓可按设计要求自行加工或采购成品。

热镀锌为目前常用镀锌工艺,尤其是对钢制螺栓使用热镀锌比电镀锌和喷镀更为广泛、实用,效果也好。

考虑到技术发展,也允许采用性能等同热镀锌的其他制品。

1.0.8本条为增加的内容。

强调对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

2、术 语本章为原标准《电气装置安装工程电缆线路施工及验收规范》GB 50168—92附录一内容的修改补充。

为便于理解和使用,增加了电缆、电缆分接箱和电缆导管[保护管]的内容。

3、电缆及附件的运输与贮zhù存cún保管3.0.1、3.0.2对电缆及其附件的运输、保管进行了原则规定,没有要求具体运输方法,因为各地、各部门运输工具、道路及施工经验不同,不强调用同一种运输方法。

但不论用何种方法运输,均要确保不损坏箱体外表面以及箱内部件。

3.0.3盘装电缆在运输和滚动前应检查其盘的牢固性。

电缆线路施工与验收规范标准

电缆线路施工与验收规范标准

电缆线路施工及验收规范中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则 (3)2术语 (3)3电缆及附件的运输与保管 (4)4电缆线路附属设施和构筑物的施工 (5)4.1电缆管的加工及敷设 (5)4.2电缆支架的配制与安装 (6)4.3电缆线路其它防护设施与构筑物的施工 (7)5电缆的敷设 (7)5.1一般规定 (7)5.2直埋电缆的敷设 (10)3电缆导管内电缆的敷设 (12)5.4电缆构筑物中电缆的敷设 (12)5.5桥梁上电缆的敷设 (13)5.6水底电缆的敷设 (13)5.7电缆的架空敷设 (14)6电缆附件的安装 (14)6.1一般规定和准备工作 (14)6.2安装要求 (16)7电缆线路防火阻燃设施的施工 (17)8工程交接验收 (18)附录A侧压力和牵引力的常用计算公式 (19)1总则1.0.1为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

1.0.2本规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准规范的规定。

GB50168-2006电缆线路施工及验收规范

GB50168-2006电缆线路施工及验收规范

中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则 (3)2术语 (3)3电缆及附件的运输与保管 (4)4电缆线路附属设施和构筑物的施工 (5)4.1电缆管的加工及敷设 (5)4.2电缆支架的配制与安装 (6)4.3电缆线路其它防护设施与构筑物的施工 (7)5电缆的敷设 (7)5.1一般规定 (7)5.2直埋电缆的敷设 (10)3电缆导管内电缆的敷设 (12)5.4电缆构筑物中电缆的敷设 (12)5.5桥梁上电缆的敷设 (13)5.6水底电缆的敷设 (13)5.7电缆的架空敷设 (14)6电缆附件的安装 (14)6.1一般规定和准备工作 (14)6.2安装要求 (16)7电缆线路防火阻燃设施的施工 (17)8工程交接验收 (18)附录A侧压力和牵引力的常用计算公式 (19)1总则1.0.1为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

1.0.2本规范规定了电力电缆线路(以下称电缆线路)安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收,除按本规范的规定执行外,尚应符合国家现行的有关标准规范的规定。

GB50168-2006_电气装置安装工程_电缆线路施工及验收规范

GB50168-2006_电气装置安装工程_电缆线路施工及验收规范
3、电缆及附件的运输与保管
3.0.1、电缆及附件的运输与保管,应符合产品标准的要求,应避免强烈的震动、倾倒、受 潮、腐蚀,确保不损坏箱体外表面以及箱内部件。 3.0.2、在运输装卸过程中,不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。 电缆盘不应平放运输、平放贮存。 3.0.3、运输或滚动电缆盘前,必须保证电缆盘牢固,电缆绕紧。充油电缆至压力油箱间的 油管应固定,不得损伤。压力油箱应牢固,压力指示应符合要求。 滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。 3.0.4、电缆及其附件到达现场后,应按下列要求及时进行检查: 1、产品的技术文件应齐全。 2、电缆型号、规格、长度应符合订货要求,附件应齐全;电缆外观不应受损。 3、电缆封端应严密。当外观检查有怀疑时,应进行受潮判断或试验。 4、充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。 3.0.5、电缆及其有关材料如不立即安装,应按下列要求贮存: 1、电缆应集中分类存放,并应标明型号、电压、规格、长度。电缆盘之间应有通道。地基 应坚实,当受件限制时,盘下应加垫,存放处不得积水。 2、电缆终端瓷套在贮存时,应有防止受机械损伤的措施。 3、电缆附件的绝缘材料的防潮包装应密封良好,并应根据材料性能和保管要求贮存和保管。 4、防火涂料、包带、堵料等防火材料,应根据材料性能和保管要求贮存和保管。 5、电缆桥架应分类保管,不得因受力变形。 3.0.6、电缆及附件在安装前的保管,其保管期限为一年及以内。当需长期保管时,应符合 设备保管的专门规定。 3.0.7、电缆在保管期间,电缆盘及包装应完好,标志应齐全,封端应严密。当有缺陷时, 应及时处理。 充油电缆应经常检查油压,并作记录,油压不得降至最低值。当油压降至零或出现真空时, 应及时处理。
电气装置安装工程电缆线路施工及验收规范

GB50168电缆线路的施工及验收条例

GB50168电缆线路的施工及验收条例

GB50168电缆线路的施工及验收条例1. 引言GB50168电缆线路的施工及验收条例是为了规范电缆线路施工和验收过程,确保施工质量和安全性。

本条例适用于电缆线路的设计、施工、验收等环节。

2. 施工准备在进行施工之前,需要进行充分的施工准备工作。

这包括:- 制定详细的施工计划,包括施工时间、人员、材料等方面的安排;- 确定施工现场的安全措施和防护措施;- 准备必要的施工设备和工具;- 与相关部门和业主进行沟通,确保施工符合法律法规和相关要求。

3. 施工过程电缆线路的施工过程应按照相关规定和技术要求进行。

以下是一些重要的施工环节:- 土建施工:包括开挖沟槽、敷设电缆管道等;- 电缆敷设:按照设计要求进行电缆的敷设和固定;- 接地和绝缘:确保电缆线路的接地和绝缘符合相关标准;- 连接和引出:进行电缆的连接和引出,确保连接牢固可靠。

4. 施工质量控制为确保施工质量,需要进行施工质量控制。

以下是一些常用的控制措施:- 施工过程中进行必要的检测和试验,确保施工符合设计和要求;- 进行施工记录和报告,记录施工过程中的关键环节和数据;- 进行定期的施工现场检查和监督,确保施工按照规定进行。

5. 验收程序电缆线路的验收程序应包括以下步骤:- 验收前的准备:准备验收所需的文件和资料;- 验收过程中的检查:对电缆线路进行必要的检查和测试;- 验收报告的编制:根据验收结果编制验收报告;- 验收结果的确认:确认验收结果是否符合相关标准和要求。

6. 验收标准GB50168条例中规定了电缆线路验收的标准和要求。

验收结果应符合以下要求:- 施工质量符合设计要求和相关标准;- 电缆线路的安全性和可靠性得到保证;- 相关文件和资料齐全且合法有效。

7. 监督与管理为了确保电缆线路施工和验收的质量,需要进行监督和管理。

以下是一些常用的管理措施:- 建立监督制度,对施工和验收进行监督;- 组织培训和考核,提高从业人员的技术水平和质量意识;- 加强与相关部门和业主的沟通和合作,共同推动施工和验收工作的顺利进行。

GB50168电缆线路的施工和验收条件

GB50168电缆线路的施工和验收条件

GB50168电缆线路的施工和验收条件1. 简介本文档旨在介绍GB50168电缆线路的施工和验收条件。

该标准是中国的国家标准,适用于电缆线路的建设和验收过程。

本文将重点介绍施工和验收的条件要求。

2. 施工条件要求根据GB50168标准,电缆线路的施工需要满足以下条件要求:- 施工前应进行详细的工程勘察和设计,确保线路布置的合理性。

- 施工人员应具备相关电力工程施工资质,并严格按照设计要求进行施工。

- 施工过程中应保证工地的安全,采取必要的防护措施,确保工人的人身安全。

- 施工设备和工具应符合相关标准要求,经过检测和校准。

- 施工现场应保持整洁,材料和设备应妥善存放,避免损坏和丢失。

- 施工过程中应定期检查和测试线路的质量,确保符合要求。

3. 验收条件要求根据GB50168标准,电缆线路的验收需要满足以下条件要求:- 施工完成后,应进行全面的验收测试,包括电气性能测试、绝缘测试等。

- 验收测试应由合格的检测机构进行,结果应符合相关标准要求。

- 验收测试过程中,应记录测试数据和结果,并进行评估和分析。

- 验收后应编制完整的验收报告,包括施工过程、测试结果、评估和建议等。

- 验收报告应由相关部门进行审核,并进行归档保存。

4. 结论根据GB50168标准,电缆线路的施工和验收需要满足一系列条件要求。

施工过程中应遵循相关规定,保证施工质量和工人的安全。

验收过程中应进行全面的测试和评估,确保线路符合标准要求。

以上是对GB50168电缆线路的施工和验收条件的简要介绍。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

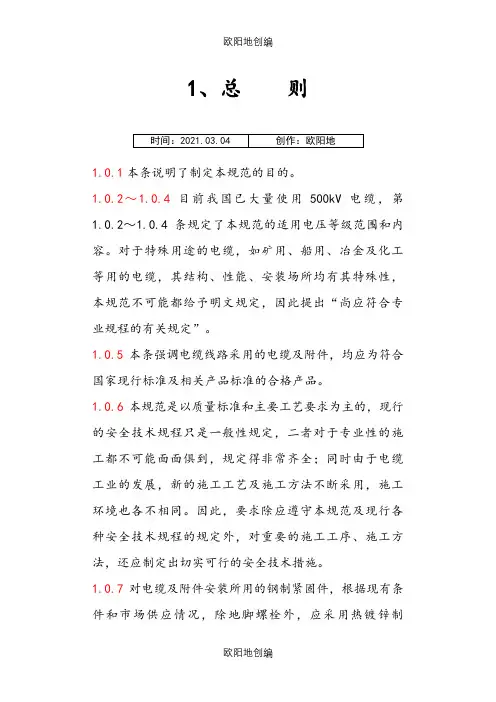

1、总则1.0.1本条说明了制定本规范的目的。

1.0.2~1.0.4目前我国已大量使用500kV电缆,第1.0.2~1.0.4条规定了本规范的适用电压等级范围和内容。

对于特殊用途的电缆,如矿用、船用、冶金及化工等用的电缆,其结构、性能、安装场所均有其特殊性,本规范不可能都给予明文规定,因此提出“尚应符合专业规程的有关规定”。

1.0.5本条强调电缆线路采用的电缆及附件,均应为符合国家现行标准及相关产品标准的合格产品。

1.0.6本规范是以质量标准和主要工艺要求为主的,现行的安全技术规程只是一般性规定,二者对于专业性的施工都不可能面面俱到,规定得非常齐全;同时由于电缆工业的发展,新的施工工艺及施工方法不断采用,施工环境也各不相同。

因此,要求除应遵守本规范及现行各种安全技术规程的规定外,对重要的施工工序、施工方法,还应制定出切实可行的安全技术措施。

1.0.7对电缆及附件安装所用的钢制紧固件,根据现有条件和市场供应情况,除地脚螺栓外,应采用热镀锌制品,从而保证防腐蚀要求。

地脚螺栓可按设计要求自行加工或采购成品。

热镀锌为目前常用镀锌工艺,尤其是对钢制螺栓使用热镀锌比电镀锌和喷镀更为广泛、实用,效果也好。

考虑到技术发展,也允许采用性能等同热镀锌的其他制品。

1.0.8本条为增加的内容。

强调对有抗干扰要求的电缆线路,应按设计要求采取抗干扰措施。

2、术语本章为原标准《电气装置安装工程电缆线路施工及验收规范》GB 50168—92附录一内容的修改补充。

为便于理解和使用,增加了电缆、电缆分接箱和电缆导管[保护管]的内容。

3、电缆及附件的运输与贮zhù存cún保管3.0.1、3.0.2对电缆及其附件的运输、保管进行了原则规定,没有要求具体运输方法,因为各地、各部门运输工具、道路及施工经验不同,不强调用同一种运输方法。

但不论用何种方法运输,均要确保不损坏箱体外表面以及箱内部件。

3.0.3盘装电缆在运输和滚动前应检查其盘的牢固性。

因为从出厂到工地、从工地至各使用场所是经过多次滚动和倒运,若运输和滚动方式不当或电缆盘质量不好,以致盘变形松散,会引起电缆损坏或油管破裂。

对充油电缆油管的保护,应在运输滚动过程中检查是否漏油,压力油箱是否固定牢固,压力指示是否符合要求等。

否则电缆因漏油、压力降低会造成电缆受潮以致不能使用。

3.0.4电缆及其附件到达现场后,除应按一般常规要求进行检查外,对充油电缆由于施工单位较少或没施工过,因此要求电缆及其附件(压力油箱、油管、阀门和压力表)符合要求且完好无损。

充油电缆附件完好无损表现为压力油箱油管无裂纹、油无渗透漏,油压及其表计指示符合正常压力;阀门关闭灵活,且应在开启位置,使压力油箱与电缆油路相通;电缆本体油无渗漏,封存端密封良好。

强调了附件部件应齐全,材质质量应符合产品技术要求。

3.0.5要求电缆本体、附件及有关材料的存放、保管原则上应符合产品贮存保管要求。

(1)为方便电缆的使用,存放时应按电压等级、规格等分类存放,盘间留有通道以便人员或运输工具通过。

为保证电缆在存放时的质量,存放场所应地基坚实且易于排水,电缆盘应完好而不腐烂。

(2)电缆终端瓷套,无论存放于室内、室外,都易受外部机械损伤而使瓷件遭受破损,严重的致使报废,因此要求所有瓷件在存放时,尤其是大型瓷套,都应有防机械损伤的措施(放于原包装箱内;用泡沫塑料、草袋、木料等遮盖、围包,牢固保护)。

(3)电缆终端头和接头浸于油中部件、材料都采用防潮包装,如充油电缆终端前沿和接头浸于油中部件、环氧树脂部件等,一般用塑料袋密封包装;电容饼、绕包的绝缘纸浸油用容器密封运输。

因此它们到现场后,应检查其密封情况,并存放在干燥的室内保管,以防止贮运过程中密封破坏而受潮。

(4)防火涂料、包带、堵料等防火材料在施工经验尚不成熟时,其贮存保管一定要严格按厂家的产品技术性能要求(包装、温度、时间、环境等)保管、存放,否则会使材料失效、报废。

(5)电缆桥架暂时不能安装时,在保存场所一定要分类轻码轻放。

在有腐蚀的环境,还应有防腐蚀的措施。

一经发现有变形和防腐层损坏,应及时处理后再行存放。

3.0.6 对保管期限作了一般规定。

3.0.7电缆在保管期间,有可能出现电缆盘变形、盘上标志模糊、电缆封端渗透漏、钢铠锈蚀等,此时应视其发生缺陷的部位和程度及时处理并做好记载,以保证电缆质量的完好性。

对充油电缆,由于其充油的特殊性,在检查时,应记录油压、环境温度和封端情况,有条件时可加装油压报警装置,以便及时发现漏油。

当油压降至零时,电缆内部易进气,应及时进行处理。

但进行处理时应注意,若在处理前对其滚动,会使空气和水分在电缆内部窜动,给处理带来麻烦,故在未处理前严禁滚动。

4、电缆线路附属设施和构筑物的施工4.1电缆导管的加工及敷设4.1.1本条提出了对电缆管的基本要求。

强调了目前广泛采用的塑料电缆管应有满足电缆线路敷设条件所需保护性能的品质证明文件。

目前仍然使用的电缆管的种类有:钢管、铸铁管、硬质聚氯乙烯管、陶土管、混凝土管、石棉水泥管等。

其中铸铁管、陶土管、混凝土管、石棉水泥管用作排管,有些供电部门也采用硬质聚氯乙烯管作为短距离的排管。

硬质聚氯乙烯管因质地较脆,根据《硬聚氯乙烯管材》SG 78和《塑料管道工程设计与施工》中的要求,硬质聚氯乙烯管在敷设时的温度不宜低于0℃,在使用过程不受碰撞的情况下,可不受此限制。

最高使用温度不应超过50~60℃。

在易受机械碰撞的地方不宜使用。

4.1.2对本条的规定说明如下:(1)管口打去棱角、毛刺是为了防止在穿电缆时划伤电缆。

有时管口做成喇叭形也是必要的,可以减小直埋管在沉陷时管口处对电缆的剪切力。

(2)电缆管在弯制时,如弯扁程度过大,将减小电缆管的有效管径,造成穿设电缆困难。

(3)对电缆管进行防腐处理是为了增加使用寿命。

强调了无防腐措施的金属电缆管应在外表涂防腐漆。

4.1.4在敷设电缆管时应尽量减少弯头。

有些工程如发电厂厂房内,由于各种原因一根电缆管往往有多个弯头。

考虑到上述情况,本条规定“弯头不应超过3个,直角弯不应超过2个”,当实际施工中不能满足要求时,可采用内径较大的管子或适当部位设置拉线盒,以利电缆的穿设。

4.1.5借鉴国外电缆敷设的经验,目前国内逐渐采用电缆桥架和明管敷设电缆。

如某工程,由电缆桥架上引出的电缆都采用明管穿设。

在我国钢铁企业厂房内也多有采用穿管敷设的。

明敷管用卡子固定较为美观,且在需要拆卸时方便拆卸。

电缆管的支持点间的距离当有设计时应按照设计,无设计时不应超过本条的数值。

硬质聚氯乙烯管的热膨胀系数约为80×10-6m/m,比钢管大5~7倍,如一根30m 长的管子,当其温度改变40℃时,则其长度变化为:0.08×30×40=96mm。

因此,沿建筑结构表面敷设时,要考虑温度变化引起的伸缩(当管路有弯曲部分时有一定的补偿作用)。

根据原建工部《安装标准图集》中的规定,建议管路直线部分超过30m时,宜每隔30m加装一个伸缩节。

补充了非金属类电缆管在敷设时宜采用预制的支架固定,支架间距不宜超过2m的具体要求。

4.1.6要求地基坚实、平整是为排管敷设后不沉陷,以保证敷设后的电缆安全运行。

本条第一款中在人行道下面敷设时,承受压力小,受外力作用的可能性也较小,且地下管线较多,故埋设深度可要求浅些。

4.1.7钢管的连接采用短管套接时,施工简单方便,采用管接头螺纹连接则较美观。

无论采用哪一种方式均应保证牢固、密封。

要求短管和管接头的长度不应小于电缆管外径的2.2倍,是为了保证电缆连接后的强度,这是根据施工单位的意见确定的。

金属电缆管直接对焊可能在接缝内部出现疤瘤,穿电缆时会损伤电缆,故要求不宜直接对焊。

硬质塑料管采用短管套接或插接时,在接触面上均需涂以胶合剂,以保证连接牢固可靠、密封良好。

4.1.9为避免在电缆敷设后焊接地线时烧坏电缆,故要求先焊接地线。

有丝扣的管接头处用跳线焊接是为了接地可靠。

4.2电缆支架的配制与安装4.2.1第1、2款的要求是一般性规定,旨在使制作的电缆支架牢固、整齐、美观。

在现场批量制作普通角钢电缆支架时,可事先做出模具。

许多地方电缆隧(沟)道内空气潮湿、积水,有时支架浸泡在水中,致使电缆支架腐蚀严重,强度降低。

因此在制作普通钢制电缆支架时,应焊接牢固,并应做良好的防腐处理。

4.2.2本条修改依据《电力工程电缆设计规范》GB 50217第5.5.2条。

中性点经消弧线圈接地系统,电压等级50/66kV的66kV电缆,比照110kV执行。

为便于电缆的敷设和抽换,在确定电缆支架的层间距离时应加以验算,保证在同一支架上敷设多根电缆时,能够进行里外移动和更换电缆。

4.2.3普通型电缆支架的固定一般直接焊接在预埋铁件上。

电缆桥架中支吊架的固定方式有:①直接焊接在预埋件上;②先将底座固定在预埋件上或用膨胀螺栓固定,再将支吊架固定于底座上。

实际施工中应按设计要求固定,以保证安全可靠。

本条对电缆支架(包括普通型电缆支架和桥架的支吊架)安装位置的误差提出了要求,主要是从美观上考虑。

桥架的支吊架位置纵向偏差过大可能会使安装后的梯架(托盘)在支吊点悬空而不能与支吊架直接接触。

横向偏差过大可能会使相邻梯架(托盘)错位而无法连接或安装后的电缆桥架不直,影响美观。

因此对桥架支吊架的位置误差应严格控制。

电缆支架最上层和最下层至沟顶、屋顶或沟底、地面的距离,参考《电力工程电缆设计规范》GB 50217,加入了对电缆桥架的一般要求。

4.2.5采用桥架敷设电缆,在电力、化工、冶金等企业中已广为应用。

电缆桥架的优点是制作工厂化、系列化,质量容易控制,安装方便,安装后的电缆桥架美观整齐。

电缆桥架的种类有:钢制电缆桥架、铝合金制电缆桥架和玻璃钢(玻璃纤维增强塑料,简称玻璃钢)制电缆桥架。

最常用的是钢制电缆桥架,铝合金和玻璃钢电缆桥架在个别工程中也有应用。

中国工程建设标准化协会已制定出钢制电缆桥架标准,在使用钢制电缆桥架时,应采用符合标准的产品,以保证电缆桥架的质量和使用寿命。

4.2.6铝合金制托架与钢制支吊架直接接触时会产生电化学腐蚀,为避免铝合金托架的腐蚀,较为简便的方法是在铝合金托架和钢制支吊架间加绝缘衬垫。

可利用电缆上剥下来的塑料护套切割而成。

4.2.7本条参考《电力工程电缆设计规范》GB 50217制定。

钢的线膨胀系数为0.000012/℃,铝合金的线膨胀系数约为0.000024/℃。

当钢制电缆桥架的长度为30m时,如果安装时与运行后的最大温差按50℃计,则电缆桥架的长度变化为:0.000012×50×30m=18mm。

因此施工时应按规定设置伸缩缝。

伸缩缝处采用伸缩连接板连接时,一般不必考虑伸缩缝的距离。

厂家定型的伸缩连接板连接后的伸缩距离均能补偿桥架由于环境温度变化而引起的热胀冷缩。
