坡度分析

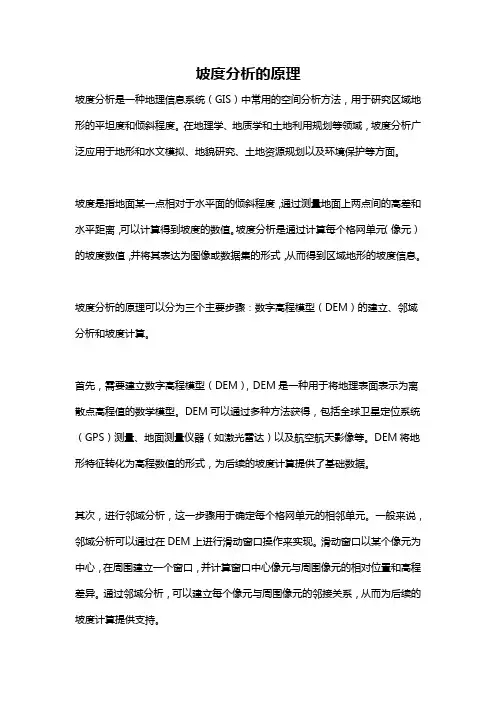

坡度分析的原理
坡度分析的原理坡度分析是一种地理信息系统(GIS)中常用的空间分析方法,用于研究区域地形的平坦度和倾斜程度。
在地理学、地质学和土地利用规划等领域,坡度分析广泛应用于地形和水文模拟、地貌研究、土地资源规划以及环境保护等方面。
坡度是指地面某一点相对于水平面的倾斜程度,通过测量地面上两点间的高差和水平距离,可以计算得到坡度的数值。
坡度分析是通过计算每个格网单元(像元)的坡度数值,并将其表达为图像或数据集的形式,从而得到区域地形的坡度信息。
坡度分析的原理可以分为三个主要步骤:数字高程模型(DEM)的建立、邻域分析和坡度计算。
首先,需要建立数字高程模型(DEM),DEM是一种用于将地理表面表示为离散点高程值的数学模型。
DEM可以通过多种方法获得,包括全球卫星定位系统(GPS)测量、地面测量仪器(如激光雷达)以及航空航天影像等。
DEM将地形特征转化为高程数值的形式,为后续的坡度计算提供了基础数据。
其次,进行邻域分析,这一步骤用于确定每个格网单元的相邻单元。
一般来说,邻域分析可以通过在DEM上进行滑动窗口操作来实现。
滑动窗口以某个像元为中心,在周围建立一个窗口,并计算窗口中心像元与周围像元的相对位置和高程差异。
通过邻域分析,可以建立每个像元与周围像元的邻接关系,从而为后续的坡度计算提供支持。
最后,利用邻域分析得到的结果,进行坡度计算。
坡度计算使用的常用公式是计算相邻两点间高程差异的比值,即坡度的正切值,通常用百分比或度数表示。
一般公式为:坡度= ArcTan(√(ΔX²+ ΔY²)/ ΔZ)* 100其中,ΔX和ΔY表示相邻两像元之间的水平距离,ΔZ表示相邻两像元之间的高差。
由于计算坡度时需要使用正切函数,所以坡度结果一般以百分比或度数的形式呈现。
坡度分析的结果可以表示为等高线图或栅格图,通过不同颜色或高程值的表示,可以直观地展示地形的坡度变化。
坡度较小的区域通常表示平坦或缓坡地形,而坡度较大的区域则表示陡坡或山脉等地形。
CAD地形在Arcgis中作坡度分析
CAD地形在Arcgis中作坡度分析/Sophia【版本】ArcGis10.5(安装时建议关闭防火墙及杀毒软件))【思路】一提取等高线二利用等高线生成TIN或DEM三利用TIN或DEM作坡度及坡向分析【详细步骤】前置工作:在CAD中绘制等高线:图层干净无杂线,等高线属性自带标高;导出DGX.dwg在CAD中绘制范围线:图层干净无杂线,XY坐标与DGX.dwg对应;导出FWX.dwg(如已有CAD,将地形图层中的等高线选中复制- 新建CAD - 粘贴到原坐标- 新文件)一提取等高线文件1. 启动Arcmap,添加CAD数据文件Layer(右键)- Add Data - DGX.dwg(无法找见文件时点look in右边+)2. 只提取具有高程属性的等高线① Polyline图层(右键)- 属性- Drawing layer选项卡- 只勾选DGX图层,确定② 菜单Selection - Select by Attributes弹出菜单layer中选择Polyline,属性列表找到Elevation属性,双击选择,编辑条件表达式“Elevation”>0 (筛除操作中失去高程的等高线)③ 导出等高线数据为.shp 文件在Polyline 图层中:右键 - Data - Export Data 导出数据后提示是否添加进来,选择是二利用等高线生成TIN或DEM1. shp生成TIN文件工具栏- 3D Analyst - 数据管理- TIN - Create TIN【参数设置】Input Feature Class:选择刚刚生成的shp文件Height source: 选择“Elevation”;其他默认生成TIN文件后,直接添加进来,方便后续操作;TIN右键属性即可调整颜色显示2. 生成DEM文件工具栏- 3D Analyst - 转换- 由TIN转出- TIN转栅格(TIN to Raster)【参数设置】采样距离:OBSERVATIONS 1000(出图锯齿则调高该数值)3. 将需要区域提取出来① 添加FWX.dwg数据文件② 将范围线转为裁切需要的面(Polyline to Polygon)工具栏- 数据管理- 要素(Features) - 要素转面(Feature to Polygon)选择输入和输出的要素,完成,生成的面会自动导入GIS③工具栏- Spatial Analyst -提取分析(Extraction) - 按膜(Mask)提取【参数设置】输入栅格:DEM输入栅格数据或要素膜数据:FWXPolygon.shp提取区域也可以在Arcgis里直接绘制边界面文件.shp对生成的TIN进行裁切三利用TIN或DEM作坡度及坡向分析1. 利用DEM生成坡度图Spatial Analyst - Surface - Slope【参数设置】Input Raster:选择输入DEM图层Output measurement:degree2. 以图片形式输出坡度分析图① 将Arcgis窗口切换到版面视图(layout view)菜单Insert - Legend,选择坡度分析图层Slope(窗口中其他图层务必关闭),一直单击“下一步”直到结束,将“Legend”移动到图中合理位置同理可以添加其他图释要素,如指北针、比例尺等② 输出图片菜单File - Export Map,选择保存的图片类型及分辨率,完成【附录】TIN裁切:https:///view/130e0a18680203d8cf2f247f.html。
基于ArcGIS的坡度分析
2. 272557 0. 590865
> 25°
…
…
14. 79
…
…
59 总计
59 23075094
0. 000224 0. 000132 小流域平均坡度 s 11. 381183
3 结语 利用 ArcGIS 软件对数据处理和空间分析功能可
算出研究区的最高 、最低海拔和平均海拔等各项属性 数据 。该技术具有数据存储 、查询 、图形计算 、统计分 析 、属性和图形数据输出 、模型应用等功能 。ArcGIS 图 形空间叠加和分析功能为水土保持工作提供一种新技 术 、新方法 。
图 3 研究区的坡度重分类栅格图
由此可见 ,与传统方法相比 ,利用 ArcGIS 的空间 分析功能分析研究区的坡度组成情况和平均坡度的优 点为 : ①分析结果误差较小 。分析结果可满足用户对 精度 、尺度的要求 ,减少了分析结果的随机性 、多样性
参考文献 : [1 ]王勇 ,鄢铁平 ,刘岩松. GIS 在水土保持规划设计中的应用 [J ] . 中国
中 ,s 为研究区平均坡度 ;si 为量测的坡度值 ;fi 为该坡 度分布面积占总研究区的比例数 ,即权重 ;n 为划分坡 度的个数 。
由此可以看出 ,传统方法存在着以下几个弊端 : ① 分析结果精确度低 。典型坡向线的确定存在着很大的 人为主观因素 ,即操作结果随操作人员素质 、经验的不 同而异 ,操作结果具有随机性和多样性 ,从而导致操作 结果的精确度较低 。 ②工作效率低 。细化测量单元面 积 、提高测量精度虽然可减小操作结果的误差 ,但同时 也带来大量的计算工作 ,这项工作如果用人工的方法 来完成 ,所要消耗的工作时间非常多[3] 。 2. 2 利用 ArcGIS 分析功能计算平均坡度
湘源控规_ArcGIS高程坡度坡向分析
点击红圈内“添加”,可以分析坡度、坡向,过程与高程分析基 本一致。
最后导出地图,大家都懂的。GIS10.0可以导出分类多(即色 彩多)、分辨率高的图,这是相对于9.3最大的优点。
然后确定输出的路径、文件名等,如图,点击蓝色箭头所指处,最好 不要改变路劲,把新建的TIN命名。
然后点击“确定”
之后,如果正常,会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN,点击“属性”。
在图层属性的“符号系统”中,勾掉“边类型”以去掉等高线,然后 可以根据个人爱好和需要选择分类数量、分类方法(方法很多,不赘 述)和颜色,还可以在左下角红圈内选择是否显示阴影效果。
• 打开ArcMap,点击“地理处理”,在下拉 菜单中点击“Arctoolbox”,如图所示:
打开“3D Analyst 工具”中的“TIN管理”,点击“创建TIN”, 出现对话框后,点击红色箭头所指处(即输入要素)
打开“我的文档”中ArcGIS文件夹,找到要分析的CAD文件, 双击,点击Polyline,添加之
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大,对地 形分析而言,主要在于工具栏的位置发生了很 大变化;但是内核、基本思路基本一致,利用 GIS软件进行地形分析,按照以前给出的9.3的 教程,实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN(不规则三角形),然后 对TIN的特性(属性)进行编辑而得到想要的 结果。
2. 根据实际情况,输入要转化高程的最低值和最高值。因为地形图高程 点成千上万,某一个点或某几个点高程值出错是常有的事,此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
arcgis基于地形数据的坡度分析
高程、坡度和坡向是小班中非常重要的因子,坡度对水土保持规划设计具有决定性的作用,是土地利用规划和治理措施配置首先要考虑的因素。
如何利用地形数据对坡度进行分析呢,本文即将揭晓。
软件准备:locaspace viewer:/soft/detail/39338.html?ald arcgis10.1:/s/1nvpUniD数据准备:基于地形数据分析,就得用到DEM地形数据了,如果你已经拥有了高程点、等高线、矢量边界,那就可以自己制作一个地形数据了,如何制作地形数据呢,可以参考这篇帖子:/123zxc/p/5915332.html 如果没有上述制作地形数据的基础数据,也不要着急,可以直接在locaspace viewer这个软件里下载。
该软件集成了Google Earth、天地图等影像和三维地形的在线地图地形服务,并支持影像地形免费下载,使用起来很方便(有软件使用问题可以加官方群:181261077)。
下载方法参考帖子:/123zxc/p/5913482.html中的地形数据下载部分,可以下载全球较高精度的地形数据。
数据有了,软件齐了,可以开始坡度分析了。
下图是在locaspace viewer中下载下来的DEM数据加载到arcgis中的效果图,下面还叠加了该地区的高清影像(也可通过locaspace viewer免费下载)。
加载好了数据之后找到ArcToolbox工具-》3D Analyst工具-》栅格表面-》坡度功能,如下图:点击坡度功能,弹出了坡度分析对话框,如下图前两项很常规,输入栅格地形数据,选择输出路径,输出的文件名带上拓展名,比如上图中的podu4.tif,输出单位默认DEGREE就好,重点是这个z因子的确定,当输入了栅格后,z因子那会弹出警告,警告内容上图所示,咱们可以看一下arcgis所给出的帮助里是怎么解释z因子这个参数的:Z 因子 (可选)一个表面 z 单位中地面 x,y 单位的数量。

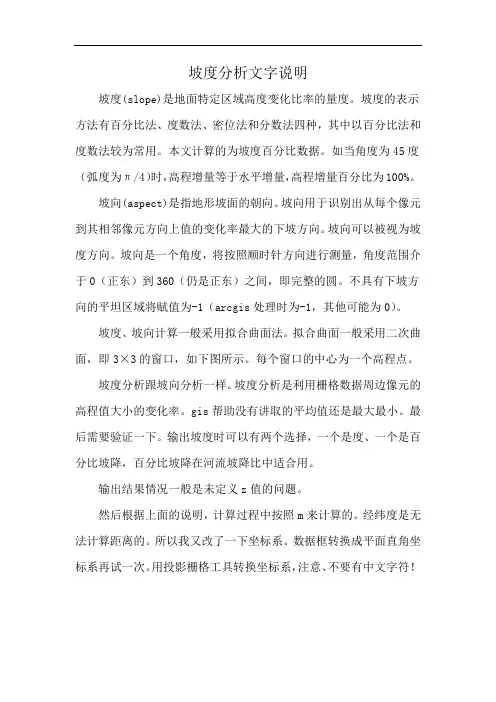

坡度分析文字说明
