第2章电气控制线路基础1

工作过程

2008.1
22
2.3 三相笼型异步电动机降 压启动控制线路
●电气控制线路
基础
2008.1
23
2.3 三相笼型异步电动机降 压启动控制线路 2. 星形—三角形降压启动控制线路
特点和适用场合

●电气控制线路
基础
优点：启动电流特性好，结构简单，价格低； 缺点：由于启动转矩也降低到了原来的1/3，所以转矩特性差。 适合于轻载或空载启动的场合。
●电气控制线路
基础
正－反－停
SF2、SF3：复合按钮 16
2008.1
2.2 三相笼型异步电动机的 基本控制线路
4. 点动控制线路
生产实际的需要 工作过程
●电气控制线路
基础
2008.1
17
2.2 三相笼型异步电动机的 基本控制线路
5. 多点控制线路
生产实际的需要 工作过程
●电气控制线路
2008.1
7
2.1 电气控制线路的图形、文字符号及绘制原则
符号位置的索引
当一个控制系统有多页图纸时，索引非常有用。 接触器、继电器的线圈、触点的索引方法
接触器
继电器
2008.1
8
2.1 电气控制线路的图形、文字符号及绘制原则
2008.1
9
2.1 电气控制线路的图形、文字符号及绘制原则
基础
2008.1
20
2.3 三相笼型异步电动机降 压启动控制线路
●电气控制线路
基础
1. 概述
为什么要进行降压启动控制？ 降压启动的过程 降压启动方法

2008.1
定子电路串电阻（或电抗） 星形—三角形 自耦变压器 延边三角形 使用软启动器 使用变频器
21
2.3 三相笼型异步电动机降 压启动控制线路 2.星形—三角形降压启动控制线路
主电路由自动开关QA0、接 触器QA1的主触点、热继电 器BB的热元件和电动机MA 构成。 控制线路由热继电器BB的常 闭触点、停止按钮SF1、启 动按钮SF2、接触器QA1常 开触点以及它的线圈组成。
●电气控制线路
基础


2008.1
13
2.2 三相笼型异步电动机的 基本控制线路
2.全压启动控制线路
2008.1
11
2.2 三相笼型异步电动机的 基本控制线路
●电气控制线路
基础
1. 概述
三相笼型异步电动机在生产实际中用量最大。 其电气控制线路图大都由继电器接触器和按钮等 有触点的电器组成。
2008.1
12
2.2 三相笼型异步电动机的 基本控制线路

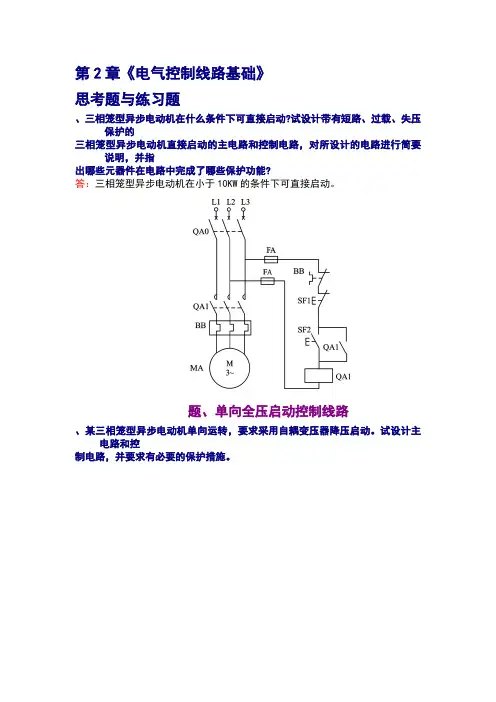

2.全压启动控制线路
这是最基本的电动机控制线 路。是任何一个电气工程师 需要熟记于心的电路。 组成：
短路保护：QA0、FA 过载保护：BB 失压和欠压保护: QA1
2008.1
15
2.2 三相笼型异步电动机的 基本控制线路
3.正反转控制线路
生产实际的需要 工作原理 工作过程 基本控制线路（不能使用） 正－停－反
重要概念：将其中一个接 触器的常闭触点串入另一个 接触器线圈电路中，则任一 接触器线圈先带电后，即使 按下相反方向按钮，另一接 触器也无法得电，这种联锁 通常称为互锁，即二者存在 相互制约的关系。
本章内容
1. 2. 3. 4. 5. 6. 7. 8.
电气控制线路图的图形、文字符号及绘制原则 三相笼型异步电动机的基本控制线路 三相笼型异步电动机降压启动控制线路 三相笼型异步电动机制动控制线路 三相笼型异步电动机速度控制线路 变频调速与变频器的使用 电气控制线路的简单设计法 典型生产机械电气控制线路分析
2008.1
24
2.3 三相笼型异步电动机降 压启动控制线路 3. 自耦变压器降压启动控制线路
降压启动原理 工作过程
●电气控制线路
基础
2008.1
25
2.3 三相笼型异步电动机降 压启动控制线路 3. 自耦变压器降压启动控制线路
特点及适用场合

●电气控制线路
基础
优点：启动时对电网的电流冲击小，功率损耗小。 缺点：自耦变压器相对结构复杂，价格较高。 这种线路主要用于较大容量的电动机，以减小启动电流对电网的影 响。
工作原理 启动过程 操作过程 重要概念：这种依靠接 触器本身辅助触点使其 线圈保持通电的现象称 为自锁。起自锁作用的 触点称为自锁触点。 停止过程
●电气控制线路
基础
2008.1
14
2.2 三相笼型异步电动机的 基本控制线路
●电气控制线路
基础
2. 全压启动控制线路
控制线路的保护环节
2008.1
5
2.1 电气控制线路的图形、文字符号及绘制原则 绘制电气原理图时应遵循的原则
电气原理图中，所有电器的可动部分均按没有通电或 没有外力作用时的状态画出。对于继电器、接触器的 触点，按其线圈不通电时的状态画出，控制器按手柄 处于零位时的状态画出；对于按钮、行程开关等触点 按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各 导线之间有电联系时，在导线交点处画实心圆点。根 据图面布置需要，可以将图形符号旋转绘制，一般逆 时针方向旋转90°，但文字符号不可倒置。
2008.1
1

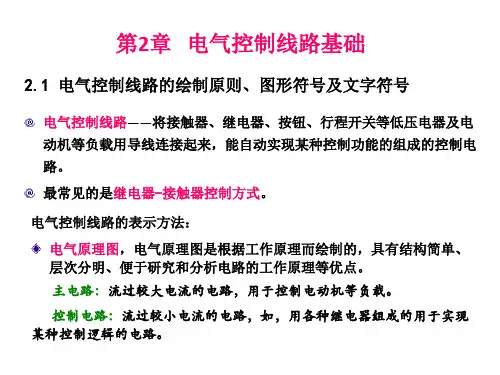

2.1 电气控制线路的图形、文字符号及绘制原则
1. 什么是电气控制线路？
用导线将电机、电器、仪表等元器件按一定的要求连接起 来，并实现某种特定控制要求的电路。
2. 什么是电气控制系统图？


为了表达生产机械电气控制系统的结构、原理等设计意图， 便于电气系统的安装、调试、使用和维修，将电气控制系 统中各电器元件及其连接线路用一定的图形表达出来，这 就是电气控制系统图。



2008.1
10
2.1 电气控制线路的图形、文字符号及绘制原则
8. 电器元件布置图
电器元件布置图主要用来表明电气设备或系统中所有电器元器件的实 际位置，为制造、安装、维护提供必要的资料。 电器元器件布置图的设计应遵循以下原则：
必须遵循相关国家标准设计和绘制电器元件布置图。 相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板 的下方。 发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安 装在接触器的下面，以方便与电机和接触器的连接。 需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安 装位置应高低适宜，以便工作人员操作。 强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。 电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。
2008.1
6
2.1 电气控制线路的图形、文字符号及绘制原则 图面区域的划分
图纸上方的1、2、3…等数字是图区的编号，它是为 了便于检索电气线路，方便阅读分析从而避免遗漏设 置的。图区编号也可设置在图的下方。 图区编号下方的文字表明它对应的下方元件或电路的 功能，使读者能清楚地知道某个元件或某部分电路的 功能，以利于理解全部电路的工作原理。
2008.1
28
2.3 三相笼型异步电动机降 压启动控制线路 4. 软启动器及其使用
软启动器的控制功能
电压提升脉冲启动方式
●电气控制线路
基础

2008.1
4
2.1 电气控制线路的图形、文字符号及绘制原则 绘制电气原理图时应遵循的原则
电气原理图中所有电器元件都应采用国家标准中统一 规定的图形符号和文字符号表示。 电气原理图中电器元件的布局，应根据便于阅读原则 安排。主电路安排在图面左侧或上方，辅助电路安排 在图面右侧或下方。无论主电路还是辅助电路，均按 功能布置，尽可能按动作顺序从上到下，从左到右排 列。 电气原理图中，当同一电器元件的不同部件（如线圈、 触点）分散在不同位置时，为了表示是同一元件，要 在电器元件的不同部件处标注统一的文字符号。对于 同类器件，要在其文字符号后加数字序号来区别。如 两个接触器，可用QA1、QA2文字符号区别。
7. 电气安装接线图
电气安装接线图用于电气设备和电器元件的安装、配线、维护和检修 电器故障。图中标示出各元器件之间的关系、接线情况以及安装和敷 设的位置等，对某些较为复杂的电气控制系统或设备，当电气控制柜 中或电气安装板上的元器件较多时，还应该画出各端子排的接线图。 一般情况下，电气安装图和原理图需配合起来使用。 绘制电气安装图应遵循的主要原则如下：
降压启动原理

●电气控制线路
基础
启动时将电动机定子绕组接成星形，加在电动机每相绕组上的电压 为额定值的1/ 3，Y形连接时，加在电动机定子绕组上的电流是Δ连 接时的1/3，从而减小了启动电流对电网的影响。当转速接近额定转 速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。 主电路为什么像这样连接？ 工作过程
2008.1
26
2.3 三相笼型异步电动机降 压启动控制线路 4. 软启动器及其使用
使用场合及特点

●电气控制线路
基础
在一些对启动要求较高的场合，可选用软启动装置，它采用电子启 动方法。 主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调 节，另外还具有对电动机和软启动器本身的热保护、限制转矩和电 流冲击、三相电源不平衡、缺相、断相等保护功能和实时检测并显 示如电流、电压、功率因数等参数的功能。
基础
2008.1
18
2.2 三相笼型异步电动机的 基本控制线路
6. 顺序控制线路
生产实际的需要 类型
基于动作先后顺序 基于时间控制
●电气控制线路
基础
QA2

工作过程
