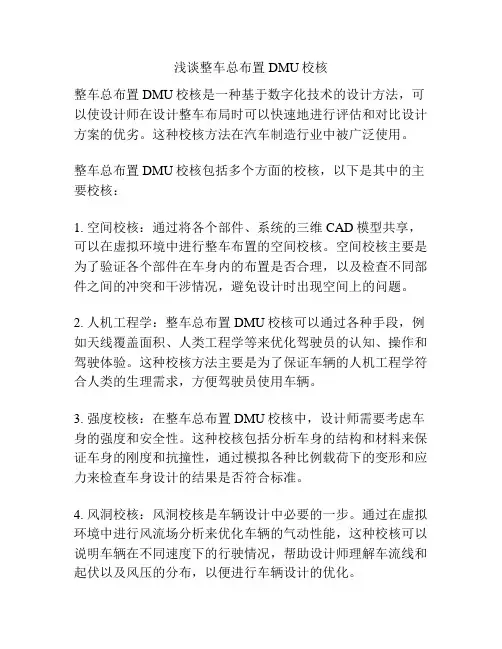

浅谈整车总布置DMU校核整车总布置DMU校核是一种基于数字化技术的设计方法，可以使设计师在设计整车布局时可以快速地进行评估和对比设计方案的优劣。
这种校核方法在汽车制造行业中被广泛使用。
整车总布置DMU校核包括多个方面的校核，以下是其中的主要校核：1. 空间校核：通过将各个部件、系统的三维CAD模型共享，可以在虚拟环境中进行整车布置的空间校核。
空间校核主要是为了验证各个部件在车身内的布置是否合理，以及检查不同部件之间的冲突和干涉情况，避免设计时出现空间上的问题。
2. 人机工程学：整车总布置DMU校核可以通过各种手段，例如天线覆盖面积、人类工程学等来优化驾驶员的认知、操作和驾驶体验。
这种校核方法主要是为了保证车辆的人机工程学符合人类的生理需求，方便驾驶员使用车辆。
3. 强度校核：在整车总布置DMU校核中，设计师需要考虑车身的强度和安全性。
这种校核包括分析车身的结构和材料来保证车身的刚度和抗撞性，通过模拟各种比例载荷下的变形和应力来检查车身设计的结果是否符合标准。
4. 风洞校核：风洞校核是车辆设计中必要的一步。
通过在虚拟环境中进行风流场分析来优化车辆的气动性能，这种校核可以说明车辆在不同速度下的行驶情况，帮助设计师理解车流线和起伏以及风压的分布，以便进行车辆设计的优化。
整车总布置DMU校核是一种高效的设计方法，可以大大缩短设计周期和降低错误率。
这种方法已经广泛应用于汽车制造行业，成为车辆设计的重要组成部分。
整车总布置DMU校核不仅可以优化车辆设计，还可以提高整车的生产效率和质量。
通过虚拟环境，整车厂商可以在没有实际生产车辆的情况下，进行生产线的布置和工艺分析，以便提高生产效率。
此外，在整车制造过程中，还可以利用DMU校核来分析装配过程，并验证各组件的匹配性和装配性，以确保制造出符合标准、具有良好质量的整车。
这种校核方法并不是只具有汽车制造行业可以采用，而是可以运用在其他的制造业中。
此外，整车总布置DMU校核还可以支持车辆的后期服务和维护。
汽车总布置设计指南

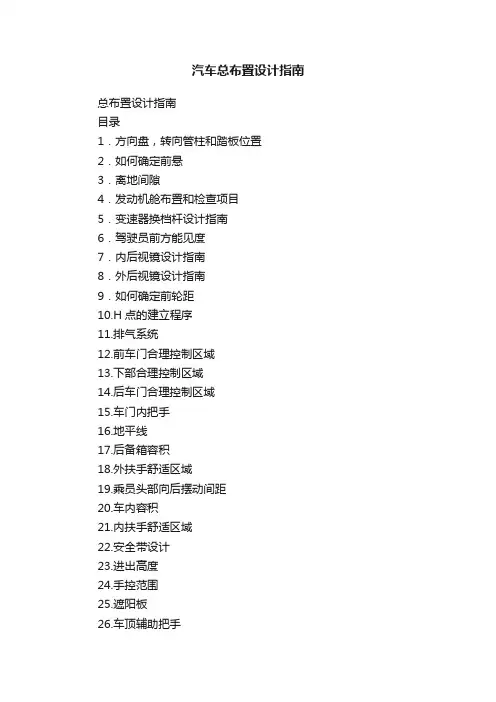

汽车总布置设计指南总布置设计指南目录1．方向盘，转向管柱和踏板位置2．如何确定前悬3．离地间隙4．发动机舱布置和检查项目5．变速器换档杆设计指南6．驾驶员前方能见度7．内后视镜设计指南8．外后视镜设计指南9．如何确定前轮距10.H点的建立程序11.排气系统12.前车门合理控制区域13.下部合理控制区域14.后车门合理控制区域15.车门内把手16.地平线17.后备箱容积18.外扶手舒适区域19.乘员头部向后摆动间距20.车内容积21.内扶手舒适区域22.安全带设计23.进出高度24.手控范围25.遮阳板26.车顶辅助把手27.发动机舱系统28.后备箱盖/后背门系统29.车门开启范围30．太阳天窗31．头顶合理手控区域32．驻车制动手柄33．组合仪表方向盘，转向管柱和踏板位置1．范围方向盘，H点和踏板位置建立在所开发汽车的基础之上。
它们表示方向盘，H点和油门/刹车/离合器踏板之间的相互关系。
2．定义如何设计与H点和方向盘相关的油门/刹车/离合器的踏板位置。
3．设计基本程序方向盘，转向管柱和踏板位置3-1) 油门/刹车/离合器位置*SgRP( 座椅参考点): H点单位: mm踏板间距踏板高度差分类 C B *1) A *2) A-B B-C 油门-刹车刹车-离合器设计指南70-80 40-50 最小165 60-70 70-80 30-40 0-5注：*1) 右置: 最小155；*2) 右置: 同样概念方向盘，转向管柱和踏板位置3-2) 与H点和方向盘紧密相关的油门/刹车/离合器AHP (油门踪点)θ1:1°- 2°(正常:1.5 °)*1 ①②③④⑤L ( 方向盘与H点在平面上的长度): 0-10mm注：*2 H点为座椅调节范围的中心位置尺寸260-320 370-380 405-415 390-395 23°-25°注：*1 仅供参考如何确定前悬设计指南1．如何确定前悬1-1）关于发动机安装中心需要考虑的事项2确保和前围板之间的间距502离地间隙参照发动机舱总布置2与轮胎（在设计重量条件下）有关的差速器的中心角≤4.5 2与视觉和造型有关的发动机罩的间距2确保和边粱之间的间距151-2）前部区域空间需要考虑的事项2带附件的发动机尺寸(A)2发动机总成与冷却风扇之间的间距(B) 352冷却风扇尺寸（单风扇或双风扇）(C)2散热器尺寸(D)2散热器与空调冷凝器之间的间距(E) 152空调冷凝器尺寸(F)2发动机罩锁支架与空调冷凝器之间的距离(G) 402前保险杠(H)* 前悬=A+B+C+D+E+F+G+H离地间隙1．介绍做一条可满足最小离地间隙要求的地平线。
汽车总体布置设计手册
汽车总体设计1. 概述汽车性能的优劣不仅取决于组成汽车的各部件的性能，而且在很大程度上取决于各部件的协调和配合，取决于总体布置；总体设计水平的高低对汽车的设计质量、使用性能和产品的生命力起决定性的影响。
汽车是一个系统，这是基于汽车只有如下属性而具备组成系统的条件：① 汽车是由多个要素（子系统及连接零件）组成的整体，每个要素对整体的行为有影响；② 组成汽车的各要素对整体行为的影响不是独立的；③ 汽车的行为不是组成它的任何要素所能具有的。
由此，汽车具备系统的属性，对环境表现出整体性、一辆子系统属性匹配协调的汽车所具备的功能大于组成它的各子系统功能纯粹的、简单的总和、反之，如果子系统的属性因无序而相互干扰，即便是个体性能优良的子系统，其功能也会因相互扼制而抵消，功率循环、轴转向等就是这样的典型例子。
系统论所揭示的系统整体性和系统功能的等级性必然会映射到设计任务中来、用整体性来解释汽车设计的终极目标是整车性能的综合优化，道理是十分显然的、汽车设计任务的等级形态表现为：上位设计任务是确定下位设计任务要实现的目标，下位设计是实现上位设计功能的手段、上、下位体系可从总体设计逐级分至零件设计，总体设计无疑处于这种体系的最上位，设计子系统的全部活动必须在总体设计构建的框架内进行、子系统设计固然重要，但统揽全局、设计子系统组合和相互作用体系规则的总体设计对汽车的性能和质量的影响更加广泛、更为深刻。
1.1 整车总布置设计的任务(1)从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；(2)对各部件进行合理布置和运动校核；对各部件进行合理布置和运动校核；(3)对整车性能进行计算和控制，保证汽车主要性能指标实现；对整车性能进行计算和控制，保证汽车主要性能指标实现；(4)协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。
汽车总体布置与运动校核
A
车架上平面线
a
αF（0.5°～1.5°）
L
X
O2
r0 rr
b
B
发动机的上下位置－影响质心高度、离地间隙和驾驶员视野； 同
发动机的前后位置－影响前后轴荷分配、轿车前排座位的乘坐 时
舒适性、传动轴长度和夹角、货车的面积利用率；
考
发动机的左右位置－影响底盘系统的受力和发动机悬置
虑
2、传动系布置
发动机前置－后驱动
αE
γ1
αr
γ2
车架上平面线
主减速器主动轴线位置－与车架上平面有一个夹角αr(４°～７°)，即向上 翘起，以减小传动轴夹角，并使万向节传动轴两端夹角相等。轿车常将传 动轴布置成Ｕ形方案（图1-19），可降低传动轴轴线的高度，有利于客厢 地板和后排中间座椅的布置（减小地板凸包）；
驱动桥半轴中心位置－与驱动轮中心重合； 差速器壳体中心线位置－最好与汽车中心线重合，以使左、右半轴通用
客车车身内部布置（表1-18)
货车车箱布置
△ ( 50～100mm )
平头车和自卸车 △ L( 12～22 ％L )
货箱底板平面
O
hP ( 1～1.4m )
L
后悬Lr
货车货箱布置－影响汽车总体尺寸、轴荷分配、质心高度与货物
装卸方便性、安全性等。
Lr
△L
hP
△
总体尺寸较核图－货车
△
H
αF
LF
γ
L
传动轴跳动较核
传动轴随后轮跳动时的运动关系
O2
γ1
A
γ2
传动轴跳动 A2
A1 后轮跳动
传动轴随车轮跳动校核图
钢板弹簧A1跳动中心
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
版本：01
6、轮胎型号及尺寸的确认 6.1、确定车型所选用的轮胎型号 6.2、进行轮胎运动校核时，所选用的轮胎数模必须是厂家提供的该型号轮胎的 标准尺寸数模。 6.3、若某个车型配置有多个可选轮胎型号，需对每个轮胎的断面宽度和外直径 进行对比分析，选择最大尺寸的轮胎进行轮胎包络校核。 7、校核中对防滑链的要求 7.1、驱动轮必须配备防滑链，非驱动轮可不配备防滑链 7.2、防滑链的厚度H按12mm计算，若车型明确选定了某厂家提供的防滑链，则按 该厂家提供的尺寸进行校核。 8、轮胎运动范围 8.1、转向轮：转向轮运动时，配备防滑链与不配备防滑链的运动条件设置不同， 需分别进行校核。
图1
图2
第 1页 共4页
版本：01
3.10、径向间隙：胎冠与周边零部件间隙。 3.11、侧面间隙：胎肩及胎侧与周边零部件间隙。 3,12、面接触：面接触指可能存在的干涉是周边零部件的面型结构（如轮罩表面、 纵梁侧面等）与轮胎产生干涉，这种干涉不会对轮胎造成致命损坏，不会对行驶 安全性造成严重影响。 3.13、边接触：边接触指可能存在的干涉是周边零部件的边型结构（如纵梁翻边、 侧围翻边等）与轮胎产生干涉，这种干涉会导致轮胎被划破、割裂或刺穿等，会 对轮胎造成致命损坏，会对行驶安全性造成严重影响。 3.14、标准尺寸数模：与GB/T2978中提及的新胎尺寸一致的轮胎数模。 4、轮胎与周边零部件的关系：车辆行驶过程中，轮胎存在前后旋转、转向及遇 到路面不平而产生的跳动等多种运动状态，轮胎在运动过程中，周边存在两种状 态零部件，在校核时需要区别对待。 4.1、轮胎运动时，随轮胎一起运动的零部件：这些零部件通常是随着轮胎一起 运动的零部件，包括摆臂、减振器、转向横拉杆等。由于这些件无法通过运动包络 校核间隙关系，因此需要动态地分析与车轮的间隙。 4.2、轮胎运动时，不随轮胎一起运动的零部件：这些零部件通常不随轮胎运动 而运动，主要是车身件或安装固定在车身上的零部件，包括副车架、纵梁、保 险杠、轮罩装饰件等。这些件与轮胎的运动间隙关系可以通过测量与轮胎运动包 络的间隙获得。 5、校核过程
编号：SJZN-VI-003
四川汽车工业股份有限公司 总布置设计指南
（轮胎布置校核）
编制 审核 审定 批准 发布日期
版本：01
轮胎布置校核
1、范围：为规范乘用车轮胎的运动范围，规定了轮胎与周边随轮胎一起运动的零 部件间的动态间隙校核方法及间隙要求，规定了轮胎与周边不随轮胎运动的 零部件间的轮胎包络校核方法及间隙要求，对乘用车防滑链在校核过程中的 一般要求进行了说明；此规范适用于公司乘用车产品开发过程中轮胎布置设 计校核。
2、规范性引用文件：下列文件对于本文件的应用是必不可少的。凡是注日期的 引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新 版本（包括所有的修改单）适用于本文件。GB/T2978 轿车轮胎规格、尺寸、 气压与负荷；GB/T6326 轮胎术语及其定义。
3、术语和定义 3.1、乘用车：在其设计和技术特性上主要用于载运乘客及其随身行李和/或 临时物品的汽车，包括驾驶员座位在内最多不超过9个座位。它也可以牵引一 辆挂车。 3.2、整备质量：汽车的干质量加上各种油液与燃料（各种油液加注至出厂状 态，油箱燃料不少于油箱容积的90％）及备用车轮和随车附件的总质量。其中， 干质量指仅装备有车身、全部电气设备和车辆正常行驶所需要的完整车辆的 质量。 3.3、防滑链：一种由钢链、橡胶链或其他材质及结构制成，成网罩状安装于 轮胎上，防止轮胎在雪地路面由于附着力过小而打滑的装置。 3.4、轮胎包络：模拟车辆实际行驶过程中，轮胎由于行驶状况及路面不平度 的影响而产生的各种跳动位置状态，在3D软件中合并而成的一个包络体模型， 如图1。 3.5、上跳极限位置：悬架设计过程中，设定的轮胎相对整车所处的最高位置。 3.6、上跳极限减振器行程：轮胎运动到上跳极限位置时，减振器活塞相对空载 状态位置移动的行程（注：一般情况下，减振器活塞上移行程通过缓冲块的压缩量进行 确定，对于PUR材料，取2/3全长；对于橡胶类材料，取1/2全长，也可依据减振器图纸确定）。 3.7、下跳极限位置：车辆抬起，轮胎处于自由悬空状态，轮胎相对整车所处的 位置。 3.8、下跳极限减振器行程：指轮胎运动到下跳极限位置时，减振器活塞相对空 载状态位置移动的行程。 3.9、胎冠、胎肩与胎侧：GB/T6326确定的术语适用于本标准，见图2。
9.2、轮胎与不随轮胎运动的零部件的间隙要求 9.2.1、轮胎与不随轮胎运动的零部件的间隙可以直接通过制作轮胎运动包络进 行校核。 9.2.2、对于必须配备防滑链的车轮，需根据8.1和8.2中规定的不考虑防滑链和 考虑防滑链两种运动范围制作两种轮胎包络；对于不需要配备防滑链的车轮，只 需根据8.1和8.2中规定的不考虑防滑链的运动范围制作一种轮胎包络。 9.2.3、建立考虑防滑链运动条件的轮胎运动包络3D数模时，不需要增加防滑链 的厚度，在后期的轮胎包络周边间隙检查时再考虑防滑链厚度。 9.2.4、轮胎运动包络与周边零部件间隙要求应符合下表规定。
不考虑防滑链间隙类型
接触类型 面接触
边接触
侧面间隙（mm）
＞7
＞12
径向间隙（mm）
＞10
ห้องสมุดไป่ตู้
＞15
考虑防滑链间隙类型 侧面间隙（mm） 径向间隙（mm） 注：H为防滑链的厚度。
图3
图4 8.2、非转向轮
9、校核要求 9.1、轮胎与随轮胎一起运动的零部件的间隙要求 9.1.1、对于随轮胎一起运动的零部件，无法通过轮胎包络校核轮胎与这些件
第 3页 共4页
版本：01
的动态间隙，因此需要依据8.1和8.2规定的运动范围，校核轮胎运动过程中，这 些运动件与轮胎的间隙是否满足要求。 9.1.2、对于必须配备防滑链的车轮，8.1和8.2中规定的不考虑防滑链和考虑防 滑链两种运动范围均需进行校核；对于不需要配备防滑链的车轮，只需校核8.1 和8.2中规定的不考虑防滑链的运动范围。 9.1.3、轮胎与这类零部件的动态间隙需要满足下表要求
