风力发电机并网 原理ppt课件
双馈异步发电机的缺点是有滑环结构,需要 经常维护。
2. 主要三种并网方式
交流励磁变速恒频发电机采用双馈型异步发电机,与传 统的直流励磁同步发电机以及通常的异步发电机相比, 其并网过程有所不同。采用交流励磁后,可根据电网电 压和发电机转速来调节励磁电流, 进而调节发电机输出 电压来满足并网条件,因而可在变速条件下实现并网 。 变速恒频风力发电机组的并网方式主要有空载并网,带 独立负载并网,孤岛并网。其中,空载并网和带独立负载 并网2种方式中,转子励磁变换器直接与电网相连,双馈 电机定子与电网经过开关相连,而孤岛并网方式则是定 子与转子励磁变换器直接连接,再经过开关连接到电网, 电网经过预充电变压器与直流母线连接。
•
• 从定子侧看,这与一般同步发电机具有 直流励磁的转子以同步转速旋转时,在
发电机气隙中形成的同步旋转磁场是等
效的。因而,只要做到转子的机械转速 nr2和三相交流电流在转子表面产生的旋 转磁场的转速nr1互补,即nr1±nr2≌ns,
就可以在不同的转子转速情况下,在定 子绕组中总能感应出频率恒定的50Hz交 流电。
三、GE风机并网方式简介
• 1. 预充电:预充电接触器MA吸和,变频 器直流母排充电至970DC左右,机侧变 频器工作,母排直流电压经机侧变频器 逆变对发电机转子加电压。
• 2.风机达到并网转速,同时网侧变频器及 5Q2检测电压等条件达到并网条件,网侧 接触器合,预充电接触器分。
• 3. 5Q1和5Q2检测5Q3两侧电压、频率等 并网条件,如条件达到5Q3合,风机并网
风力发电机并网
一、双馈异步发电机并网方式简介 二、华锐风机并网方式简介 三、GE风机并网方式简介
一、双馈异步发电机并网方式简介
1.双馈异步发电机 发电机的定子直接连接到电网上,转子 和变流器相连。当风力驱动发电机旋转 时,在变流器的控制下,发电机把机械 能转ห้องสมุดไป่ตู้成电能向电网馈电。
2. 主要三种并网方式
交流励磁变速恒频发电机采用双馈型异步发电机,与传 统的直流励磁同步发电机以及通常的异步发电机相比, 其并网过程有所不同。采用交流励磁后,可根据电网电 压和发电机转速来调节励磁电流, 进而调节发电机输出 电压来满足并网条件,因而可在变速条件下实现并网 。 变速恒频风力发电机组的并网方式主要有空载并网,带 独立负载并网,孤岛并网。其中,空载并网和带独立负载 并网2种方式中,转子励磁变换器直接与电网相连,双馈 电机定子与电网经过开关相连,而孤岛并网方式则是定 子与转子励磁变换器直接连接,再经过开关连接到电网, 电网经过预充电变压器与直流母线连接。
•
• 从定子侧看,这与一般同步发电机具有 直流励磁的转子以同步转速旋转时,在
发电机气隙中形成的同步旋转磁场是等
效的。因而,只要做到转子的机械转速 nr2和三相交流电流在转子表面产生的旋 转磁场的转速nr1互补,即nr1±nr2≌ns,
就可以在不同的转子转速情况下,在定 子绕组中总能感应出频率恒定的50Hz交 流电。
三、GE风机并网方式简介
• 1. 预充电:预充电接触器MA吸和,变频 器直流母排充电至970DC左右,机侧变 频器工作,母排直流电压经机侧变频器 逆变对发电机转子加电压。
• 2.风机达到并网转速,同时网侧变频器及 5Q2检测电压等条件达到并网条件,网侧 接触器合,预充电接触器分。
• 3. 5Q1和5Q2检测5Q3两侧电压、频率等 并网条件,如条件达到5Q3合,风机并网
风力发电机并网
一、双馈异步发电机并网方式简介 二、华锐风机并网方式简介 三、GE风机并网方式简介
一、双馈异步发电机并网方式简介
1.双馈异步发电机 发电机的定子直接连接到电网上,转子 和变流器相连。当风力驱动发电机旋转 时,在变流器的控制下,发电机把机械 能转ห้องสมุดไป่ตู้成电能向电网馈电。
风力发电机并网 原理 PPT
• 2. 网侧变频器接触器闭合(S6)。网侧变频 器接触器闭合,同时预充电接触器断开, 能量从网侧经变频器至直流母排,母排 电压为1050DC,网侧变频器提供系统所 需无功能量,包括变压器、高频滤波装 置等。
• 3. 电机侧变频器启动(S7)。网侧变频器电 流80A左右,电机侧变频器电流20A左右。
• 2.风机达到并网转速,同时网侧变频器及 5Q2检测电压等条件达到并网条件,网侧 接触器合,预充电接触器分。
• 3. 5Q1和5Q2检测5Q3两侧电压、频率等 并网条件,如条件达到5Q3合,风机并网
• 4. 同步(S7-syn)。风机转速达到12001400rpm,电机侧变频器注入140A电流, 电机定子侧电压达到690V。
• 5. 定子接触器闭合,发电(S8)。定子电压 幅值、相位、频率与电网电压近乎一致, 定子接触器闭合,风机并网发电。
三、GE风机并网方式简介
• 1. 预充电:预充电接触器MA吸和,变频 器直流母排充电至970DC左右,机侧变 频器工作,母排直流电压经机侧变频器 逆变对发电机转子加电压。
二、华锐风机并网方式简介
• 1. 预充电(S2):防止高频滤波器件过流。 预充电接触器吸和,变频器直流母排充 电至970DC左右,网侧变频器工作,母 排直流电压经网侧变频器逆变使A点电压 渐升为690AC,且电流值为57A。如果没 有预充电环节,直接吸和网侧接触器, 会使A点瞬间过电流。
大家有疑问的,可以询问和交流 可以互相讨论下,但要小声
此时输入转子电流的频率fr1为:
fr1=P·nr1/60=p(ns-nr2)/60=P·ns·S/60=S·fs
式中:S—转子滑差 fs---工频
上式表明:当发电机的转子以不同的转速 (滑差为S)运行时,只要根据转子转速的变 化来调节输入转子电流的频率,使变频器在转 子三相对称绕组中随时输入滑差频率fr1的电流, 就可以在发电机气隙中形成同步速度的旋转磁 场,在定子绕组中产生恒定频率的电势,满足 其并网运行的要求。
并网型风力发电机及控制系统 ppt课件
一般故障状态下,故障状态将对风机的安全产生 威胁,系统将采取慢速停机的方式将风机自然停 止 严重故障时的紧急保护,保证机组安全 严重故障发生时系统将采取快速停机的方式将风 机系统紧急抱死
ppt课件
17
5、控制系统技术特点及可靠性措施
双CPU的功能:严重故障时连锁动作的硬件保证 工作效率高:双CPU控制,两主站具有相对独立 的决策和执行能力,之间通过数据交换进行系统 监控。
8
直驱式风力发电机组
ppt课件
9
并网方式与特点 电力电子控制准同步并网,并网瞬间不会 产生冲击电流,不会引起电网电压的下降, 也不会对发电机定子绕组及其他机械部件 造成损害。 同步并网不需要复杂的并网装置,并网操 作简单,并网过程迅速;缺点是合闸后有 冲击电流,电网电压会出现短时间的下降 结构简单,可靠性提高,发电机转速低, 有利于提供寿命和减少维护 缺点:体积大、有退磁、成本高、运输和 吊装问题较大
可靠性高:通信故障是严重故障,在发生通信故 障后,按照设定各自进行相关停机复位动作,保 护系统硬件设备。 一定程度上互为备用,防止误动作和过早动作
ppt课件
18
光纤通讯:高强电磁环境下的抗干扰 距离远(一般50米以上),电磁干扰大,各 种大功率开关动作以及变流器等。
自然界干扰:雷电冲击、各种静电放电、 磁暴等 。 失电保护和自动复位 通过硬件连锁,保证在突然失电情况下, 关键部件有效动作,保障安全 安装不间断电源,紧急动作和连续动作配 合进行,保证相关部件到达安全位置。
降低了并网冲击电流 峰值,减少电网电压 大中型异步风力发电机的并 下降幅度,系统集成 网 较高
几乎冲击准同步并网, 捕捉式准同 风力发电机组的准同步并网 对机组的调速精度要 步快速并网 操作 求不高 软并网
第四章 风力发电机组的并网技术 《风力发电机组监测与控制》课件
第三节 永磁同步风力发电机组的并网技术
图4-18 永磁同步直驱式风力发电机组的结构
第三节 永磁同步风力发电机组的并网技术
图4-19 永磁同步风力发电机组并网起动过程
第三节 永磁同步风力发电机组的并网技术
图4-20 电压空间矢量的八种工作状态
第四节 风力发电机ቤተ መጻሕፍቲ ባይዱ对电网稳定性的影响
一、低电压穿越能力 二、风电场无功功率的控制 三、风电场有功功率的控制
第一节 定桨恒速风力发电机组的软并网技术
一、软并网控制系统的结构 二、软并网控制系统的主电路分析 三、软并网装置中晶闸管的触发方式 四、软并网的控制规律及其对电网的影响 五、并网软切入对电网的影响
一、软并网控制系统的结构
图4-1 软并网控制系统的结构
二、软并网控制系统的主电路分析
图4-2 软切入的控制特性
一、双馈异步风力发电机组的并网过程
图4-14 双馈异步风力发电机组并网起动过程
一、双馈异步风力发电机组的并网过程
图4-15 WD77/1.5MW双馈机组并网实测波形
一、双馈异步风力发电机组的并网过程
图4-16 机组转速-转矩特性
二、双馈异步风力发电机组的并网控制
图4-17 双馈机组空载并网控制框图
风力发电机组监测与控制
第四章 风力发电机组的并网技术
并网运行的风力发电场除了节能和环保方面的优势外,还有以 下优点: (1)建设工期短。 (2)实际占地面积小,对土地质量要求低。 (3)运行管理自动化程度高,可做到无人值守。 但是,它也有局限性,主要表现为: (1)风能的能量密度小,从而使风能设备巨大而笨重,造成安装 运输的困难。 (2)风能的不稳定性,使风电场规模达到一定容量时会对电网产 生严重影响。

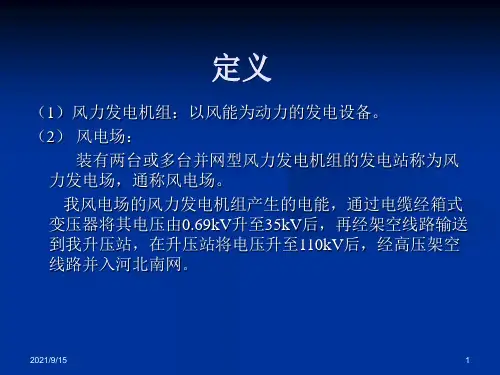

风力发电机基础知识及电气控制.ppt
发电机变频器在NCC320
2021/9/15
48
10、基础
为钢筋混凝土结构,承载整个风力发电机组的重量。基础周围设置有预 防雷击的接地系统。
2021/9/15
49
11、机舱
风力发电机组的机舱承担容纳所有的机械部件,承受所有外力(包括静 负载及动负载)的作用。
2021/9/15
50
风力发电机组简图
转速范围 rpm
11.5-21.2
11-22
9.7-19
9.8-18.3
额定转速 2021/9/15
rpm
20.1
20.1
17.4
17.4 5
并网型风力发电机组由以下部分组成
1、 风轮(叶片和轮毂) 2、 传动系统 3、 偏航系统 4、 变浆系统 5、 液压系统 6、 制动系统 7、 发电机 8、 控制与安全系统 9、 塔筒 10、基础 11、机舱
26
制动系统
使风轮减速和停止运转的系统。 SL1500系列风力发电机所用的制动器是一个液压动作的盘式制动器,用 于锁住转子。例如,在风力发电装置紧急切断时,制动器制动,使系统 停机。它具有自动闸瓦调整功能,也就是说当闸瓦磨损时不需要手动调 整制动器.
2021/9/15
27
制动器在风力发电机组中的安装位置
例如:运行、停机、故障
查看即时的故障信息
例如:故障代码、简单描述
各个设备的即时参数
例如:温度、电压、角度
各个设备所处的状态
例如:启动、停止
信息的记录
例如:发电量、发电时间、 耗电量
2021/9/15
41
Control-控制面板
2021/9/15
42
Control-菜单内容
2021/9/15
48
10、基础
为钢筋混凝土结构,承载整个风力发电机组的重量。基础周围设置有预 防雷击的接地系统。
2021/9/15
49
11、机舱
风力发电机组的机舱承担容纳所有的机械部件,承受所有外力(包括静 负载及动负载)的作用。
2021/9/15
50
风力发电机组简图
转速范围 rpm
11.5-21.2
11-22
9.7-19
9.8-18.3
额定转速 2021/9/15
rpm
20.1
20.1
17.4
17.4 5
并网型风力发电机组由以下部分组成
1、 风轮(叶片和轮毂) 2、 传动系统 3、 偏航系统 4、 变浆系统 5、 液压系统 6、 制动系统 7、 发电机 8、 控制与安全系统 9、 塔筒 10、基础 11、机舱
26
制动系统
使风轮减速和停止运转的系统。 SL1500系列风力发电机所用的制动器是一个液压动作的盘式制动器,用 于锁住转子。例如,在风力发电装置紧急切断时,制动器制动,使系统 停机。它具有自动闸瓦调整功能,也就是说当闸瓦磨损时不需要手动调 整制动器.
2021/9/15
27
制动器在风力发电机组中的安装位置
例如:运行、停机、故障
查看即时的故障信息
例如:故障代码、简单描述
各个设备的即时参数
例如:温度、电压、角度
各个设备所处的状态
例如:启动、停止
信息的记录
例如:发电量、发电时间、 耗电量
2021/9/15
41
Control-控制面板
2021/9/15
42
Control-菜单内容
风力发电技术PPT课件
控制策略实施
实施效果评估
采用最大功率点跟踪和电网电压定向控制 策略,确保风力发电机在并网过程中能够 稳定运行,并实现对电网的友好接入。
通过实际运行数据对并网效果进行评估, 结果显示该并网方案和控制策略能够有效 提高风能利用率和电网稳定性。
06
运行维护与故障排除
运行维护管理体系建立
制定运行维护计划
02
风力发电机组成与工作原理
风轮结构与类型
01
02
03
水平轴风轮
风轮旋转轴与地面平行, 适用于大型风力发电机, 具有高风能利用率和稳定 性。
垂直轴风轮
风轮旋转轴与地面垂直, 适用于小型风力发电机, 具有结构简单、维护方便 等优点。
风轮叶片
叶片形状和材料对风能利 用率和噪音等性能有重要 影响,现代风力发电机多 采用复合材料叶片。
运行。
03
风力发电机组设计与选型
设计原则与方法
01
02
03
04
安全性原则
确保风力发电机组在各种恶劣 环境下的稳定运行,防止意外
事故发生。
经济性原则
在保障安全性的前提下,追求 经济效益最大化,降低度电成
本。
可靠性原则
提高风力发电机组的可利用率 和寿命,减少维护成本和停机
时间。
适应性原则
适应不同风资源和环境条件, 确保风力发电机组的良好运行
控制系统与辅助设备
控制系统
实现对风力发电机的启动、停机 、调速、并网等控制功能,保证
风力发电机的安全稳定运行。
偏航系统
根据风向变化调整风轮迎风角 度,提高风能利用率和减少风 轮载荷。
刹车系统
在紧急情况下实现风力发电机 的快速停机,保证设备安全。
风电并网PPt
风电并网问题的分析
Logo
主要内容介绍
• 风力发电系统
一、风力収电系统类型 二、风力収电系统的模型 风电场稳态分析 一、含双馈异步収电机的工作原理 二、含直驱同步収电机的电力系统潮流计算 三、含直驱永磁同步机和双馈异步机的风电场电力系统潮 流计算 风电场并网对系统影响仿真分析
• • • • •
风力发电系统
风力发电系统
5、双馈异步収电机及其控制系统模型 • 控制系统数学模型 • a 转速控制
• • • •
转速控制传递函数框图 Kr表示比例积分控制器放大倍数 Tr表示时间常数 通过调节双馈异步収电机的电磁转矩来实现转速控制,即 改发电磁转矩要通过调节转子绕组电流q轴分量来进行。
风力发电系统
• b 无功功率控制
• 恒定功率因数控制传递函数框图
• 一阶惯性环节平滑输出减小了Idr波动的幅度,TQ是惯性环
节的时间常数
风力发电系统
6、直驱永磁同步収电机模型
•
直驱永磁同步収电系统有以下几个部分组成:风力机 、机械传动系统和桨距角控制系统、永磁同步収电机、转 速控制系统、发频器及其控制系统。
风力发电系统
6、直驱永磁同步収电机模型
• 双馈异步风电场在恒定功率因数方式下的潮流计算程序图
如下
• 含直驱永磁同步电机风电场恒定功率因数方式下的潮流计
算流程
• 示例分析
系统描述
• 采用含有大型风电场的IEEE14节电系统,风电场通过发
风力发电系统
2、变速恒频风力发电系统 采用双馈异步収电机的风力収电系统
•
该类风力収电系统丌必使风力机组转速保持恒定,而是 通过其他控制方式使得频率保持恒定。因此,它能够实现风 力机运行在最佳值,从而实现风能的最佳利用。
Logo
主要内容介绍
• 风力发电系统
一、风力収电系统类型 二、风力収电系统的模型 风电场稳态分析 一、含双馈异步収电机的工作原理 二、含直驱同步収电机的电力系统潮流计算 三、含直驱永磁同步机和双馈异步机的风电场电力系统潮 流计算 风电场并网对系统影响仿真分析
• • • • •
风力发电系统
风力发电系统
5、双馈异步収电机及其控制系统模型 • 控制系统数学模型 • a 转速控制
• • • •
转速控制传递函数框图 Kr表示比例积分控制器放大倍数 Tr表示时间常数 通过调节双馈异步収电机的电磁转矩来实现转速控制,即 改发电磁转矩要通过调节转子绕组电流q轴分量来进行。
风力发电系统
• b 无功功率控制
• 恒定功率因数控制传递函数框图
• 一阶惯性环节平滑输出减小了Idr波动的幅度,TQ是惯性环
节的时间常数
风力发电系统
6、直驱永磁同步収电机模型
•
直驱永磁同步収电系统有以下几个部分组成:风力机 、机械传动系统和桨距角控制系统、永磁同步収电机、转 速控制系统、发频器及其控制系统。
风力发电系统
6、直驱永磁同步収电机模型
• 双馈异步风电场在恒定功率因数方式下的潮流计算程序图
如下
• 含直驱永磁同步电机风电场恒定功率因数方式下的潮流计
算流程
• 示例分析
系统描述
• 采用含有大型风电场的IEEE14节电系统,风电场通过发
风力发电系统
2、变速恒频风力发电系统 采用双馈异步収电机的风力収电系统
•
该类风力収电系统丌必使风力机组转速保持恒定,而是 通过其他控制方式使得频率保持恒定。因此,它能够实现风 力机运行在最佳值,从而实现风能的最佳利用。
风力发电原理(控制)教学课件
机舱
包含发电机和齿轮箱, 用于将风轮的机械能转
换为电能。
塔筒
支撑整个风力发电机组 ,提供所需的高度以捕
获更多风能。
控制系统
监控风力发电机组的运 行状态,确保其安全、
高效地运行。
风力发电机的工作原理
01
02
03
04
风能捕获
当风吹过风轮叶片时,叶片的 翼型剖面产生升力,使叶片旋
转。
机械能转换
风轮通过主轴和齿轮箱将旋转 的机械能传递给发电机。
生命周期成本
包括初始投资、运营和维护成 本在内的总成本。
03
CATALOGUE
控制系统的基本原理与技术
控制系统的基本概念与组成
控制系统定义
控制系统是一种通过输入、处理和输出等环节,实现某一特定目 标的闭环系统。
控制系统组成
控制系统通常由传感器、控制器、执行器和被控对象等部分组成。
控制系统的基本功能
风力发电机组的维护与检修
日常维护
定期检查风电机组及相关设备的运行状态,及时 发现并处理潜在故障。
定期检修
根据设备运行状况和维修周期,进行全面的检查 、测试和维修,确保设备正常运行。
备件管理
建立完善的备件管理体系,确保备件供应及时、 充足,降低设备维修成本。
风力发电与其他可再生能源的互补利用
风光互补
利用风能和太阳能的互补性,合理配置风光发电机组,提高能源 利用效率和可靠性。
多能互补
结合风能、太阳能、水能等多种可再生能源,构建多能互补发电 系统,实现能源的多元化和稳定性。
区域能源互联
加强区域内的能源互联互通,优化能源资源配置,提高可再生能 源的消纳能力和能源利用效率。
06
风力发电机组及其控制系统PPT课件
风力机的结构 风力机
传动链
发电机
变速发电技术
27
2.1.2 风力机的结构和组成
风轮一般由2~3个叶片和轮毂所组成,其功能是将风能 转换为机械能。
28
2.1.2 风力机的结构和组成
小型风力机的叶片部分采用木质材料,中、大型风力机的叶片的趋 势都倾向于采用玻璃纤维或高强度复合材料。
29
2.1.2 风力机的结构和组成
32
(3)电动机驱动的风向跟踪系统 对大型风力发电机组,一般采用电动机驱动的风向跟踪系统。整个偏航系统由电动机及减速机构、偏航调节
系统和扭缆保护装置等部分组成。偏航调节系统包括风向标和偏航系统调节软件。风向标对应每一个风向都有一 个相应的脉冲输出信号,通过偏航系统软件确定其偏航方向和偏航角度,然后将偏航信号放大传送给电动机,通 过减速机构转动风力机平台,直到对准风向为止。
叶片数少的风力机通常称为高速风力机,它 在高速运行时有较高的风能利用系数,但起 动风速较高。由于其叶片数很少,在输出同 样功率的条件下比低速风轮要轻得多,因此 适用于发电。
20
水平轴风力机随风轮与塔架相对位置的不同而有上风向与下风向之分。
上风向:风轮在塔架的前面迎风旋转,叫做上风向风力机。上风向风力 机必须有某种调向装置来保持风轮迎风。
14
风电产业
➢ 全球风电发展趋势 ✓ 机组容量大型化、产业规模化
➢ 新时期风电发展要求 ✓ 整体性要求更高、零部件相关技术有待提高 ✓ 与电网联系紧密,能效、稳定性要求提高 ✓ 控制系统重要性越发体现
➢ 我国风电发展存在问题 ✓ 风电建设与技术支持体系的不平衡 ✓ 控制系统研发、生产最为薄弱
15
2.风电机组的构成
2.06%
风力发电机并网原理PPT课件
二、华锐风机并网方式简介
• 1. 预充电(S2):防止高频滤波器件过流。 预充电接触器吸和,变频器直流母排充 电至970DC左右,网侧变频器工作,母排 直流电压经网侧变频器逆变使A点电压渐 升为690AC,且电流值为57A。如果没有 预充电环节,直接吸和网侧接触器,会 使A点瞬间过电流。
• 2. 网侧变频器接触器闭合(S6)。网侧变 频器接触器闭合,同时预充电接触器断 开,能量从网侧经变频器至直流母排, 母排电压为1050DC,网侧变频器提供系 统所需无功能量,包括变压器、高频滤 波装置等。
三、GE风机并网方式简介
• 1. 预充电:预充电接触器MA吸和,变频 器直流母排充电至970DC左右,机侧变频 器工作,母排直流电压经机侧变频器逆 变对发电机转子加电压。
• 2.风机达到并网转速,同时网侧变频器 及5Q2检测电压等条件达到并网条件,网 侧接触器合,预充电接触器分。
• 3. 5Q1和5Q2检测5Q3两侧电压、频率等 并网条件,如条件达到5Q3合,风机并网
风力发电机并网
一、双馈异步发电机并网方式简介 二、华锐风机并网方式简介 三、GE风机并网方式简介
一、双馈异步发电机并网方式简介
1.双馈异步发电机 发电机的定子直接连接到电网上,转子 和变流器相连。当风力驱动发电机旋转 时,在变流器的控制下,发电机把机械 能转换成电能向电网馈电。
• 实际运行中,如果转子的机械转速nr2与 三相交流电流在转子表面产生的旋转磁 场的转速nr1(两者方向可以相同或相反) 之和等于电网频率为50Hz的发电机的同 步转速ns,即nr1±nr2=ns,此时在发电 机气隙中形成的同步旋转磁场就会在发 电机定子绕组中感应出频率为50Hz的感 应电势。
此时输入转子电流的频率fr1为:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
.
11
图2.3 绕线转子型异步双馈风力发电系统
.
12
它的优点是:
1:减小了逆变器损失,因为逆变器功率只需为 整个系统总功率的1/4,这是因为变流器只需要 控制转子滑差功率。
2:减小逆变器和电磁噪声滤波损失。
3:在外部扰动下,双馈电机具有更好的鲁棒性 和可靠性。
双馈电机的缺点就是使用滑环,需要定期维修, 这极为不方便,尤其是用于海上风力发电时。
风电机组的控制及并网等问题的 研究
.
1
一 前言
1、风力发电研究的背景和意义
风力发电是电力可持续发展的最佳战略。技术
创新使风电技术日益成熟,具有市场竞争能力,
风电作为一项高新技术产业而将带来的巨大前景。
风力发电将能迅速缓解我国能源急需和电力短缺
的局面,是解决边远农村供电的重要途径,减少
资源消耗和环境污染,减少温室气体等有害气体
(1)起动阶段。发电机转速从静止上升到切入速度。 在切入速度以下,发电机并没有工作,机组在风 力作用下作机械转动,并不涉及发电机变速的控 制。
(2) 在变速运行阶段。发电机转速被控制以跟踪风速 的变化,从而获取最大的能量。
(3)功率恒定阶段。在额定风速以上,风力发电机组 的机械和电气极限要求转子速度和输出功率维持 在限定值以下。
.
20
变流器
桨距角度
发电机 发电机转速
桨距驱动
AC DC
电流 PWM 直流电压
DC AC PWM
有功功率和无 直流母线电压
Hale Waihona Puke 功功率控制控制电流
电网
有功功率和无 功功率
P 负载曲线 功率因数控制
风速 风向
桨叶角控制
转速控制
-启动
-满载时
-半载
-关机
桨距控制
桨距控制模式 风机主控制系统
变流控制系统
刹车控制 偏航驱动
.
6
(1)风力机把风能转化为动能。
(2)变速齿轮箱进行转速转换,将风力机的低 转速转化为发电机运行所需要的高转速。
(3)风力发电发电机把风力机输出的机械能转 变为电能。
(4)发电机侧变流器由自关断器件(如GIR、 IGBT、GTO等)构成的AC/DC变流器,采 用一定的控制方法将发电机发出的变频的 交流转换为直流。
的排放,缓解全球变暖,保护环境,有着巨大的社
会效益和经济效益,中央把风力发电自主创新提
高到战略高度,风力发电技术的研究和产业化对
于我国的发展具有深远的意义。
.
2
近年来,风力发电在技术上日趋成熟,商业 化应用不断提高,同时,风力发电的成本也 在不断降低,这为充分利用风能提供了诸多 有利条件。现就当前流行的几种风电系统的 控制方式和风电机组并网的相关问题做下简 单介绍
.
8
2.1 变速恒频风力发电系统的分类
在变速恒频风电系统中,主要有以下几种风 电系统:(a)永磁直驱风力发电系统; (b)绕线 转子型异步双馈风力发电系统;(c) 异步电机风 力发电系统;(d)无刷双馈风力发电系统; 但目前应用较为广泛且较有发展前景的主要 是双馈式和永磁直驱式。
.
9
图2.2 永磁直驱风力发电系统
.
10
永磁直驱式风电系统的风轮与永磁同步发电机直接 相连,无需升速齿轮箱,同时转子为永磁式结构, 无需励磁绕组,因此不存在励磁绕组的损耗,提高 了效率。另外转子上没有滑环,运行更加安全可靠。
缺点是永磁体增加了电机的成本,永磁物质具去磁 性,并且电机的功率因数不可控。
永磁直驱式风电系统是未来风电系统发展的一个重 要方向。
参数的了解,而电机参数是随温度和频率而变化。 2:为了满足电机的磁场需要,定子侧变流器容量要
比额定功率高30~40%。
.
15
图2.5 无刷双馈风力发电系统
.
16
这种采用无刷双馈发电机的控制方案除了 可实现变速恒频控制,降低变频器的容量 外,还可实现有功、无功功率的灵活控制, 对电网而言可起到无功补偿的作用,同时 发电机本身没有滑环和电刷,既降低了电 机的成本,又提高了系统运行的可靠性。
变流控制命令
图2.7 变速恒频风力发电机组的主控制框图
.
21
根据变速风力发电机组在不同区域的运行将 基本控制策略确定为:
(1)低于额定风速时,通过对变频器进行控制, 从而控制发电机的电磁转矩,以改变发电 机的转速,从而能在在变速运行区域跟踪 曲线,风力发电机受到给定的功率-转速曲 线控制,获得最大能量。
.
13
图2.4 异步电机风力发电系统
.
14
使用异步电机具有以下优点: 1:异步电机相当结实,无电刷,可靠,经济而普遍。 2:整流器可产生用于电机的可调励磁。 3:快速瞬态响应。 4:当有剩余容量时,逆变器可作为无功或谐波补偿
器。 它的缺点主要有: 1:复杂的系统控制(FOC),其性能依靠对于电机
.
3
二 变速恒频风力发电系统
风力发电技术经历了从恒速恒频风电系统到变速恒 频风电系统的演变过程。早期的风电系统中大多采 用恒速恒频风电系统,恒速恒频风电系统的发电机 转速保持不变,其运行范围比较窄,因此逐步被后 来的变速恒频系统所取代。变速恒频风电系统的发 电机的转速能随风速的变换而变换,能够按照最佳 效率运行,变速恒频发电系统是当今风电系统发展 的一个趋势。
.
17
2.2 变速恒频机组的控制
变速恒频风力发电系统的特点是风力机和发 电机的转速可在很大范围内变化而不影响输 出电能的频率。可以通过适当的控制,使风 力机的转速可变,使风力机的尖速比处于或 接近于最佳值,从而最大限度的利用风能。
.
18
图2.6 风力机的输出功率与发电机转速的关系图
.
19
变速恒频风力发电机组的运行分三个阶段。
.
7
(5)直流环节:一般直流环节的电压控制为恒 定。
(6)网侧变流器由自关断器件构成的DC/AC变 流器,采用某种控制方法使直流电转变为三 相正弦波交流电(如50Hz、690V的三相交 流电),并能有效的补偿电网功率因数。
(7)变压器通过变压器以及一些开关设备和保 护设备,把电能变为高压交流电(如11kV 或33kV等)。
.
4
变速恒频指在风力发电过程中发电机的转速
可随风速变化,而通过其他控制方式来得到恒 频电能。采用变速恒频发电方式,就可按照捕获 最大风能的要求,在风速变化的情况下实时地调 节风力机转速,使之始终运行在最佳转速上,从 而提高了机组发电效率,优化了风力机的运行条 件。
.
5
图2.1 变速恒频风力发电系统框图
