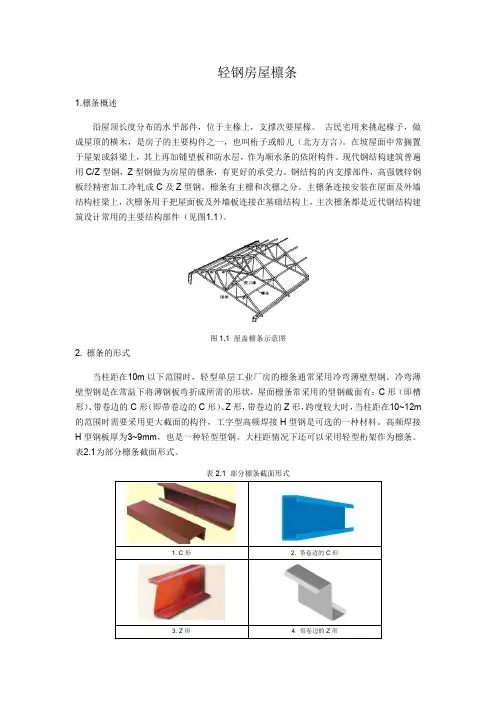

檩条示意图
AP立体彩瓦施工指南
1适用范围
钢结构屋面、混凝土屋面和钢木结构屋面等。
2 材料和配件
2.1 AP立体彩瓦自定长度×760mm。
2.2AP主坡脊瓦760mm。
2.3 斜脊瓦790 mm。
2.4 三向脊瓦。
2.5 斜脊圆封头。
2.6 AP立体彩瓦专用螺钉、AP立体彩瓦专用铝铆钉、AP立体彩瓦专用木螺钉。3屋面、屋架
3.1在原有屋面基层上加盖AP立体彩瓦，可直接在屋面基层上加装檩条等构件。
3.2 制作屋架可采用钢结构、木结构或钢木混合结构。
3.3 檩条可采用40×60不等边角钢或30mm×50mm软质木材。第一根檩条距屋檐线70mm，第二根檩条距第一根檩条652mm，中间的檩条间距为722 mm，最后一根檩条距屋脊线200mm。图1为檩条位置示意图。
3.4 屋面坡度应不小于17°。构件应保证平直，保证屋面平面性。
4 斜天沟的铺设
4.1天沟防水材料有镀锌铁皮、彩涂钢板、防水卷材等材料可供选择。镀锌铁皮宜采用24#（0.6mm厚）, 彩涂钢板厚度应大于0.5mm, 使用防水卷材时，须在其下加设硬质材料，防水卷材宜选用SBS、APP改性沥青卷材（简称：沥青瓦）或高分子卷材。
4.2在檩条上斜天沟位置放置两条宽270mm的木板，木板上平整放置沥青瓦等防水材料，沥青瓦两边缘用压条与木板固定。沥青瓦和AP立体彩瓦搭接长度140mm 左右。图2为斜天沟节点示意图。
4.3如果斜天沟需要纵向连接的，搭接长度不应小于50mm。
4.4金属斜天沟每片长度不得大于4米。
4.5金属斜天沟弯折角度，应预先放样确定是否适合屋面斜天沟处，避免斜天沟上翘而AP立体彩瓦无法平整搭接覆盖斜天沟。
5AP立体彩瓦的铺设
5.1 铺设前应先拉出主坡屋檐线、屋脊线和纵向垂直线，次坡面拉出屋檐线、纵向垂直线。主坡AP立体彩瓦横向应逆当地常年风向铺设，次坡面自左向右方向。纵向由下而上铺设。
5.2 AP立体彩瓦及各配件的施工安装顺序依次为：斜天沟、主坡屋面、主坡脊瓦、次坡屋面、斜脊瓦、三向脊瓦、泛水。
5.3 AP立体彩瓦铺设，图3为AP立体彩瓦铺设示意图。
1
《建筑力学》第9章计算题
计 算 题( 第九章 ) 9.1试判断图中杆AB 、BC 、CD 各产生哪些基本变形？ 题图9.1 9.2图示檩条两端简支于屋架上，檩条的跨度m l 4=，承受均布荷载m kN q /2=，矩形截面cm cm h b 2015?=?，木材的许用应力MPa 10][=σ，试校核檩条的强度。 9.3图示简支梁、选用25a 号工字钢。作用在跨中截面的集中荷载5F kN =，其作用线与截面的形心主轴y 的夹角为30°，钢材的许用应力MPa 160][=σ，试校核此梁的强度。 题图9.2 题图9.3 9.4由木材制成的矩形截面悬臂梁，在梁的水平对称面内受到1800F N =作用，在铅直对称面对受到21650F N =，木材的许用应力MPa 10][=σ。若矩形截面b h 2=，试确定其截面尺寸。
9.5链环如图所示，已知直径mm d 50=，接力10F kN =。试求链环的最大正应力。 题图9.4 题图9.5 9.6若在正方形截面矩柱的中间处开一个槽，使横截面面积减少原来截面面积的一半。试求最大正应力比不开槽时增大几倍？ 9.7图示起重架，在横梁的中点受到集中力F 的作用，材料的许用应力MPa 100][=σ。试选择横梁工字钢的型号（不考虑工字钢的自重）
题图9.6 题图9.7 9.8图示砖砌烟卤高m H 30=， 底截面I-I 的外径m d 31=，内径m d 22=， 自重12000G F kN =， 受m kN q /1=的风力作用。试求： （1）烟囱底截面I-I 的最大应力 （2）若烟囱的基础埋深m h 4=， 基础及填土自重21000G F kN =， 土壤的许用压应力MPa 3.0][=σ， 求圆形基础的直径D 应为多大？ 题图9.8 9.9 如图所示一工字型简支梁，型号25a ，处于斜弯曲。已知：kN F m l 20,4==， MPa f 160,12==π?。试计算其最大应力和挠度。
檩条安装技术交底1
大连体育场钢结构A区檩条安装技术交底 一、概况： 大连体育场檩条材质Q345B，檩条规格400*250*8,300*250*6和250*250*6三种规格，总工程量约1700t，A区檩条大约550t。 体育场主檩共136榀，分布在每榀主桁架上边和两相邻主桁架间的环桁架中间支座上。主桁架上的主檩条（径向檩条）规格为300*250*6，环桁架上的主檩条规格为400*250*8。次檩条（纬向檩条）规格为250*250*6，为单杆。 主檩支撑在主桁架节点的立柱上。在主桁架水平段的主檩与主桁架上弦形状相似为弧线形，垂直段部分为折线形状。见如下示意图。 二、主要示意图 2、主檩示意图1（两侧贴板没组装前）
3、主檩示意图2（两侧贴板没组装前） 4、次檩示意图（两端要封堵） 5、径向节点 6、在环桁架上的主檩节点1（环桁架上弦管上贴皮的）
7、在环桁架上的主檩节点2（环桁架上弦管上带支座的） 8、主次檩节点（节点两侧贴板和次檩托宜焊接在主檩上） 9、节点立柱、托板工厂焊与工地焊及次檩贴板工地焊如下示意。（未标注者工厂焊）
三、大连体育场檩条安装要求 1、A区支座布置图如下 在主桁架和环桁架上均设置檩条支座立柱，大都在杆件的汇交点，垂直段略有偏移（见图纸）。主桁架上17-18个，环桁架上9个支座。示意图如下 立柱布置平面图
主桁架上支座定位图如下
（2）主桁架区域垂直段檩条制作、安装 从A区中间向两侧安装即 A10A8A7A6A4A3A2A1 A12A13、A14、A15、A16、A17、A18、A19A20 3、安装前要认真进行技术安全交底，使每个操作者都熟悉安装要求。 4、测量放线按图纸给定坐标每榀主檩条应测量放出主要控制坐标点，作为安装基准。 次檩原则上放线后安装，如果主檩安装位置、标高处于受控，则次檩钢管中心线应与檩托中心线重合，但应以所给定坐标为准。 5、安装顺序按轴线从每个区的中间轴线向两侧安装、焊接，以减少焊接变形。
屋面檩条工程施工设计方案
第一章总则 1.1 为了保证钢结构厂房工程安装的顺利进行，保证施工的质量、进度、安全目标，圆满完成本项工程的檩条安装工作，特编制该工程安装施工方案。 1.2 施工方案编制主要依据为：《钢结构工程施工质量验收规》（GB50205—2001）、《钢结构工程质量检验评定标准》（GB50221—95）、 1.3 钢结构屋面安装必须按施工图进行，当对施工图及在实际施工中发生疑问时，应通过技术主管或有关技术人员处理。 1.4 本施工方案中的有关要求如与国家或行业标准、规、规程有抵触时，应以前者为准。 1.5 安装负责人和项目经理应按照公司制定的各自的岗位职责各进其责，并协调好相互间的交接工作，保证工程安装顺利进行。 第二章施工准备 第1节材料、半成品 2.1.1钢构件：钢构件型号、制作质量应符合设计要求和施工规的规定，应有出厂合格证并应符合有关技术条件。 2.1.2连接材料：焊条、螺栓等材料应有质量证明书，并符合设计要求及有关国家标准的规定。 2.1.3涂料：防锈涂料技术性能应符合设计要求和有关标准规定，应有产品质量证明书。 2.1.4其它材料：各种规格连接件等满足施工要求。 第2节作业条件 2.2.1按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术条件。 2.2.2检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被损坏处的防锈涂料应补涂，并再次检查办理验收手续。 2.2.3 对构件的外形尺寸、制孔、焊接等进行检查，做出记录。 2.2.4 钢结构构件应按安装程序成套供应，现场堆放场地能满足现场顺序安装及起重设备进退场地的需要。 2.2.5钢构件分类堆放，刚度较大的构件可以铺设垫木水平堆放。多层叠放时垫木应在一条垂线上。
钢结构施工详图的图纸绘制细则
中国京冶建筑工程承包公司 钢构分公司 施工详图图纸绘制细则 编制: 审核: 批准： 本细则自2００6年月日实施 施工详图图纸绘制细则 1、编制说明： 为加强图纸绘制的统一性，提高图纸绘制效率，简化图纸识别难度，提高工程进度和工程质量,特制定本细则。本细则将根据实施过程中出现的不足情况,随时进行修改并完善。 2、编制依据 根据国家有关建筑及钢结构制图标准，结合钢结构特殊行业和公司现有实际情况及公司详图绘制程序及统一技术标准编制而成。 3、实施细则 内容：图纸目录、施工详图总说明、锚栓布置图、构件布置图、安装节点图、构件详图、零件明细表等. 3.1图纸目录 由序号、图纸编号、图纸名称、纸型、数量、备注等部分组成；图纸目录形式见附表一. 3.2总说明 应根据设计总说明进行编写,是对加工制造和施工安装过程中要强调的技术条件和施工安装要求。主要内容如下： 3.2.1详图转化依据。 3.2.2结构选用的钢材材质、牌号要求； 3.2.3焊接材料的材质、牌号要求;连接螺栓的性能等级、精度等级要求及栓钉的要求等； 3.2.4高强度螺栓连接的摩擦面抗滑移系数、预拉力、摩擦面处理方法等要求； 3.2.5构件加工制作过程中的技术要求，如起拱要求、分段要求及注意事项;构件质量验收标准、质
量等级及检测手段； 3.2.6钢结构安装过程中的技术要求和注意事项； 3.2.7钢结构的防火、除锈及防腐要求和注意事项等； 3.2.8其他要求,如运输要求等. 3.3地脚螺栓布置图绘制 地脚螺栓布置图应根据设计施工图进行绘制。 主要内容如下： 3.3.1.整个结构物的定位轴线和标高； 3.3.2.地脚螺栓中心与定位轴线的尺寸关系,地脚螺栓之间的定位尺寸； 3.3.3.绘制地脚螺栓详图，表明地脚螺栓长度、螺纹直径、圆钢直径、弯钩长度及埋设深度，标明双 螺母及垫片的规格; 3.3. 4.绘制地脚螺栓固定架及埋设标高； 3.3.5.绘制出二次灌浆层的尺寸及要求等； 3.3.6.列出材料表 3.4结构布置图绘制 3.4.1.平面、立面布置图的绘制 主要供现场安装用，以钢结构设计、施工图为依据,以同一类构件系统（如屋面、刚架、各层平台、支撑等）为绘制对象，绘制出本系统构件的平面和立面、剖面布置图，并对所有构件进行编号。标出构件的定位轴线、标高和尺寸关系，列出构件表及必要的说明等。 错误!构件以粗单线或简单外形图表示，并在其旁侧注明构件编号。对有规律布置且多个同号的构件，可采用指引线引出统一注明标号（如屋面、墙面檩条的编号）; 错误!绘制结构布置图时，柱、柱间支撑可绘制在同一张图面上,屋面系统、吊车梁系统、刚架、各层平台及围护系统等应分开绘制，不得绘制在同一张图面上; ○，3平面图中应标出立面图的剖视位置,并应标明剖视位置所对应的立面图所在图纸编号; 错误!平面或立面图上均应圈出节点索引符号； 错误!通过平面图、立面图可以体现出任何一个构件的位置,能描述出建筑物每个侧面和断面的结构形式； 错误!应在平面图或立面图中标注出必要的说明； 错误!在构件布置图中必须列出构件表,构件表的格式如下:(‘构件表'字体为5mm高;其余字体为
房屋钢结构复习题及参考答案
《房屋钢结构》课程复习资料 一、填空题： 1.门式刚架轻型房屋屋面坡度宜取，在雨水较多的地区取其中的较大值。 2.在设置柱间支撑的开间，应同时设置，以构成几何不变体系。 3.当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置系杆。 4.冷弯薄壁构件设计时，为了节省钢材，允许板件，并利用其强度进行设计。 5.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置。 6.钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置。 7.屋架上弦杆为压杆，其承载能力由控制；下弦杆为拉杆，其截面尺寸由确定。 8.梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度L ox= L，在屋架平面外的 计算长度L oy= L，其中L为杆件的几何长度。 9.拉条的作用是。 10.实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是。 11.屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是。 12.设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接 应采用焊缝。 13.屋架上弦横向水平支撑之间的距离不宜大于。 14.桁架弦杆在桁架平面外的计算长度应取之间的距离。 15.能承受压力的系杆是系杆，只能承受拉力而不能承受压力的系杆是系杆。 16.普通钢屋架的受压杆件中，两个侧向固定点之间的垫板数不宜少于个。 17.吊车梁承受桥式吊车产生的三个方向荷载作用，即、和。 18.门式刚架的构件和围护结构温度伸缩缝区段规定为：纵向不大于，横向不大于， 超过规定则需设置。 19.高层建筑一般由荷载控制设计，大跨度结构一般由荷载控制设计。 20.压型钢板组合楼板中，钢梁上翼缘通长设置栓钉连接件，主要目的是保证楼板和钢梁之间能可靠地传 递。 21.钢屋架的外形主要有、和三种形状。 22.螺栓球节点的球径由、和等决定。 23.钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置。 24.屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于。 二、不定项选择题： 1.梯形钢屋架受压杆件．其合理截面形式，应使所选截面尽量满足( )的要求。 [ ] A.等稳定 B.等刚度 C.等强度 D.计算长度相等 2.普通钢屋架的受压杆件中，两个侧向固定点之间 [ ] A.垫板数不宜少于两个 B.垫板数不宜少于一个 C.垫板数不宜多于两个 D.可不设垫板 3.梯形钢屋架节点板的厚度，是根据( )来选定的。 [ ] A.支座竖杆中的内力 B.下弦杆中的最大内力 C.上弦杆中的最大内力 D.腹杆中的最大内力 4.槽钢檩条的每一端一般用下列哪一项连于预先焊在屋架上弦的短角钢(檩托)上？ [ ] A.一个普通螺栓 B.两个普通螺栓 C.安装焊缝 D.一个高强螺 5.十字交叉形柱间支撑，采用单角钢且两杆在交叉点不中断，支撑两端节点中心间距(交 叉点不作为节点)为L.,按拉杆设计时，支撑平面外的计算长度应为下列何项所示？ [ ] A.0.5L B.0.7L C.0.9L D.1.0L 6.屋架上弦横向水平支撑之间的距离不宜大于 [ ] A.120m B.80m C.60m D.40m 7.门式刚架的柱脚，当有桥式吊车或刚架侧向刚度过弱时，则应采用( )柱脚。 [ ] A.铰接 B.刚接 C.刚接或铰接
(完整word版)芬克式三角形钢屋架设计
芬克式三角形钢屋架设计 一、 设计资料 某厂房总长度为36m ，跨度为18m ，纵向柱矩为6m 。 初选芬克式屋架基本形状及尺寸参数如下图所示： 屋面坡度5.2:1=i ，坡角08.21arctan ==i α，3714.0sin =α，9285.0cos =α； 屋架计算长度m l 7.1715.02180=?-=；中间高度m h 54.3=； 上弦划分为4个区间，每个区间长度mm 2383； 下弦分为3个区间。区间长度分别为mm 2566，mm 2566，mm 3718； 上弦每节间设置两根檩条，檩条间设有拉条，檩条间距为mm 794。 屋架支撑布置如下图所示：
1）永久荷载 彩色钢板屋面：215.0m kN ； 保温层及灯具：255.0m kN ； 屋架及支撑自重按经验公式 20.120.011w P =+?（跨度）KN/m 计算；
檩条重量：209.0m kN ； 2） 可变荷载 屋面活载 ： 27.0m kN ； 雪荷载： 235.0m kN ； 积灰荷载： 20.1m kN 二、荷载计算 1.荷载标准值计算 将沿屋面斜面分布的恒荷载换算为沿水平投影面分布的荷载，应乘以系数 077.1cos 1 =α 。 彩色钢板屋面： 2162.015.0077.1m kN =? 保温层及灯具： 2592.055.0077.1m kN =? 屋架及支撑自重： 2318.018011.012.0m kN =?+ 檩条重量： 2097.009.0077.1m kN =? 恒载合计： 2106.1m kN 屋面活载 （或雪荷载，两者中取较大值）： 27.0m kN ； 积灰荷载： 20.1m kN 2、荷载组合 由《建筑结构静力计算手册》查表可知，三角形芬克式屋架的腹杆在半跨荷载下内力不变号。只按全跨荷载计算即可。 节点荷载
钢结构厂房设计讲解
6、7道翻车机封闭厂房 [钢结构设计粗算] 作者：张辉 单位：神华宁夏煤业集团太西洗煤厂 时间：2015.5.18
§建筑部分 一、平面设计 根据现场条件：采用双跨钢结构，跨度为24米，。参照工程应用实例，厂房平面布置为双跨矩形平面。其柱网采用6m间距，厂房出入口尺寸取3900 ㎜×3300 ㎜。屋顶坡度取1/10，为考虑到运输工具进出厂房的便利及防止雨水侵入室内，取厂房室内外高差为 200mm。 二、厂房天然采光设计 根据我国《工业企业采光设计标准》规定可知，本厂房的采光等级为III级。本厂房拟采用混合采光，双侧采光+顶部采光。 纵墙上的开窗总面积为：(2.6×3×34=265m2)，顶部为2100×3000×10型PC阳光板（如图2-1所示），白天采光性能好，满足采光要求，阳光板拼接方式示意图如图2.1所示。 图2-1 阳光板 图2-2 阳光板拼接方式示意图
三、厂房屋面排水设计 采用檐沟外排水，压型钢屋面及檐沟构造做法如图3-1所示。 图3-1 压型钢屋面及檐沟构造示意图 四、厂房立面设计 厂房立面采用保温彩钢板，利用矩形窗，墙体勒脚等水平构件及其色彩变化形成立面划分形状，使立面简洁大方，具有开朗，明快的效果。门窗框口包角板以及女儿墙盖板均采用蓝色钢板，以丰富立面，同时也突出了门窗的重点部位。 五、厂房的构造设计 1.外墙 本厂房外墙下部为200mm高240mm厚的砖砌墙体，上部为压型钢板，以避免压型钢板直接着地而产生锈蚀。压型钢板采用保温复合式压型彩钢板，并通过自攻螺丝与焊接在立柱间的矩形方管连接。压型钢板外墙构造力求简单，施工方便，与墙梁连接可靠。转角处以包角板与压型钢板搭接，搭接长度为100mm，以保证防水效果。 图5-1 纵墙与山墙角部节点示意图
钢结构图纸符号
GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条 CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。 把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。 一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包
中国古建筑地木结构构件详解
中国古建筑的木结构|构件详解 中国传统古建筑结构复杂，这套木结构建筑扫盲图依照北宋李诫所著《营造法式》标注，结构各构件位置及名称一目了然，值得收藏。 解释下四椽栿，栿（fú）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuán），现在称为檩条，槫上面纵向搭的小木棍是椽（chuán），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。同理托六架椽子的就是六椽栿。（山西芮城广仁王庙正殿）
还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（山西芮城广仁王庙正殿） 脊槫：屋架最高处的槫，位于正脊下 叉手：脊槫两侧，平梁之上的斜撑平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（山西芮城广仁王庙正殿）
这是一张六椽栿的结构图，六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿。劄牵：长一椽的梁 古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成
中国式房屋的山尖。（山西泽州西四义普觉寺） 阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。普拍方安装于柱头阑额之上，压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（山西沁县大云院正殿）
钢结构需计算工程量及规则
钢结构需要计算工程量：梁、柱、屋面檩条、墙檩条、节点板、螺栓、檩条拉条、水平支撑、柱间支撑、屋面板、基础、基础梁、土方、地面、墙面、门窗、吊车梁（如果有）。 按照计算规则计算就可以了 计算规则 一、金属结构构件制作按设计图示钢材尺寸以吨计算，不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已包括在项目内不另计算。在计算不规则或多边形钢板重量时按其最小外接矩形面积计算。 二、实腹柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加10mm计算。 三、计算钢柱制作工程量时，依附于柱上的牛腿及悬臂梁的重量应并入柱身的重量内。 四、计算吊车梁制作工程量时，依附于吊车梁的连接钢板重量并入吊车梁重量内，但依附于吊车梁上的钢轨、车挡、制动梁的重量，应另列项目计算。 五、单梁悬挂起重机轨道工字钢含量及垃圾斗、出垃圾门的钢材含量，项目规定与设计不同时，可按设计规定调整，其他不变。 六、计算钢屋架制作的工程量时，依附于屋架上的檩托、角钢重量并入钢屋架重量内。 七、计算钢托架制作工程量时，依附于托架上的牛腿或悬臂梁的重量应并入钢托架重量内。 八、计算钢墙架制作工程量时，墙架柱、墙架梁及连系拉杆重量并入钢墙架重量内。 九、计算天窗挡风架制作工程量时，柱侧挡风板及挡雨板支架重量并入天窗挡风架重量内，天窗架应另列项目计算，天窗架上的横挡支爪、檩条爪应并入天窗架重量计算。 十、钢支撑制作项目包括柱间、屋架间水平及垂直支撑以吨为单位计算。 十一、计算钢平台制作工程量时，平台柱、平台梁、平台板（花纹钢板或箅式）、平台斜撑、钢扶梯及平台栏杆等的重量，应并入钢平台重量内。 十二、钢制动梁的制作工程量包括制动梁、制动桁架、制动板重量。 十三、钢漏斗制作工程量，矩形按图示分片，圆形按图示展开尺寸，并依钢板宽度分段计算，依附漏斗的型钢并入漏斗重量内计算。 十四、球节点钢网架制作工程量按钢网架整个重量计算，即钢杆件、球节点、支座等重量之和，不扣除球节点开孔所占重量 第11章金属结构制作及杂项、附属工程 定额说明 一、金属结构定额适用于现场加工制作构件。构件制作均按焊接编制。 二、金属结构件用钢材料符合GB700-800标准，选用镇静钢。 三、金属结构定额制作项目中，均已包括刷一遍防锈漆工料。 四、其他金属构件，如消防爬梯，套用零星铁件定额子目。
钢结构节点图
10.2.3门式刚架横梁与立柱连接节点，可采用端板竖放、平放和斜放三种形式（图10.2.3a、b、c）。斜梁与刚架柱连接节点的受拉侧，宜采用端板外伸式，与斜梁端 板连接的 柱的翼缘 部位应与 端板等厚度；斜梁拼接时宜使端板与构件外边缘垂直（图10.2.3d），应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近。 10.2.8屋面梁与摇摆柱连接节点应设计成铰接节点，采用端板横放的顶接连接方式（图10.2.8）。 10.2.9 10.2.11 4 连接处宜设长圆孔（图10.2.11-3a）；吊车梁与牛腿处垫板采用焊接连接（图10.2.11-3b）；吊车梁之间应采用高强螺栓连接。 10.2.12）；受剪力V GB50017进行计算。 (a) 图10.2.9屋面梁和混凝土柱连接节点 (a)(b) (a)
10.2.13在设有夹层的结构中，夹层梁与柱可采用刚接，也可采用铰接（图10.2.13）。当采用刚接连接时，夹层梁翼缘与柱翼缘应采用全熔透焊接，而腹板可采用高强螺 若山墙、c ），当圆钢直径大于25mm 或腹板厚度不大于5mm 时，应对支承孔周围进行加强。圆钢端部应设丝扣，待校正定位后宜采用花篮螺栓张紧。 2型钢支撑与刚架梁柱连接宜用连接板连接（图10.2.14d ）；受力较大时，可设置双片柱间支撑，并双片柱间支撑间沿支撑的长度方向每隔一定距离设置连接板焊于柱间支撑。 10.2.15系杆与刚架梁柱连接应设计成铰接节点，可采用普通螺栓连接（图10.2.15）。 对于钢管系杆，钢管端部应设置封头板，对于双角钢系杆，应沿系杆长度方向每隔一定距离设置垫块以保证其协调工作。 10.2.16隅撑与刚架构件腹板夹角不宜小于 45，宜采用单角钢制作。隅撑可连接在刚架构件受压侧附近的腹板上（图10.2.16a ）；也可连接在受压翼缘上（图10.2.16b ）；也可在靠受压侧设置连接板，隅撑连接在连接板上（图10.2.16c ）。隅撑与刚架和檩条连接可采用普通螺栓，每端可设置一个螺栓。 圆钢 连接板圆钢角钢垫块 圆钢楔形垫块 连接板型钢图10.2.14支撑与刚架梁柱连接节点 (a)圆钢用连接板连接(b)圆钢用角钢垫块连接(c)圆钢用楔形垫块连接(d)型钢用连接板连接 图10.2.12牛腿节点 (a)等截面牛腿(b)变截面牛腿 图10.2.14山墙柱与刚架连接节点 (a)山墙柱用弹簧片连接(b)山墙柱腹板开长孔(c)山墙刚架连接 图10.2.15系杆与刚架梁柱连接节点 (a)钢管系杆(b)单角钢系杆(c)双角钢系杆
图集大全
(01SG516)轻型屋面钢天窗架.pdf (86D563)接地装置安装.pdf 00D101-7 预制分支电力电缆安装.pdf 00DX001-建筑电气工程设计常用图形和文字符号.pdf 00G514 吊车轨道联结及车挡.pdf 00G514(六)-吊车轨道联结及车挡》.pdf 01D203-2-6~10kV配电所二次接线(直流操作部分)》.pdf 01D303-3 常用水泵控制电路图.pdf 01G123 贮水罐选用及安装.pdf 01R405 压力表安装图集.pdf 01R406温度仪表安装图.pdf 01R409 管道穿墙、屋面防水套管.pdf 01R415 室内动力管道装置安装(热力管道).pdf 01S125 开水器（炉）选用及安装.pdf 01S201 室外消火栓安装.pdf 01S302 雨水斗.pdf 01SJ914 住宅卫生间.pdf 01SS105 常用小型仪表及特种阀门选用安装.pdf 01架空输电线路图集---低压杆型及设备安装图.pdf 02.和灰机、搅拌机防护棚示意图.dwg 0205R103 热交换站工程设计施工图集.exe 0298S102 98S102 卧式水泵隔振及其安装.exe 02BGP03 阳光板图集.pdf 02D501-2 等电位联结安装.pdf 02DT-102门式刚架轻型房屋钢结构标准图集-檩条、墙梁分册.pdf 02J003-室外工程图集.pdf 02J121-1外墙外保温建筑构造(一).pdf 02J301+地下建筑防水构造.pdf 02J401钢梯图集.pdf 02J915 公共建筑卫生间.pdf 02R110 燃气（油）锅炉房工程设计施工图集.exe 02R111 小型立、卧式油罐图集.exe 02R112 拱顶油罐图集.pdf 02S101 矩形给水箱.exe 02S106 中小型冷却塔选用及安装.exe 02S403 钢制管件.pdf 02S404 防水套管.pdf 02S515 排水检查井图集.pdf 02S701 砖砌化粪池.pdf 02SG518-1门式刚架轻型房屋钢结构.pdf 02SS104 二次供水消毒设备选用与安装.exe 02SS405-1 硬聚氯乙烯（PVC-U）给水管安装.pdf 02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装.pdf 02SS405-3 铝塑复合给水管安装.pdf
檩条示意图
AP立体彩瓦施工指南 1适用范围 钢结构屋面、混凝土屋面和钢木结构屋面等。 2 材料和配件 2.1 AP立体彩瓦自定长度×760mm。 2.2AP主坡脊瓦760mm。 2.3 斜脊瓦790 mm。 2.4 三向脊瓦。 2.5 斜脊圆封头。 2.6 AP立体彩瓦专用螺钉、AP立体彩瓦专用铝铆钉、AP立体彩瓦专用木螺钉。3屋面、屋架 3.1在原有屋面基层上加盖AP立体彩瓦，可直接在屋面基层上加装檩条等构件。 3.2 制作屋架可采用钢结构、木结构或钢木混合结构。 3.3 檩条可采用40×60不等边角钢或30mm×50mm软质木材。第一根檩条距屋檐线70mm，第二根檩条距第一根檩条652mm，中间的檩条间距为722 mm，最后一根檩条距屋脊线200mm。图1为檩条位置示意图。 3.4 屋面坡度应不小于17°。构件应保证平直，保证屋面平面性。
4 斜天沟的铺设 4.1天沟防水材料有镀锌铁皮、彩涂钢板、防水卷材等材料可供选择。镀锌铁皮宜采用24#（0.6mm厚）, 彩涂钢板厚度应大于0.5mm, 使用防水卷材时，须在其下加设硬质材料，防水卷材宜选用SBS、APP改性沥青卷材（简称：沥青瓦）或高分子卷材。 4.2在檩条上斜天沟位置放置两条宽270mm的木板，木板上平整放置沥青瓦等防水材料，沥青瓦两边缘用压条与木板固定。沥青瓦和AP立体彩瓦搭接长度140mm 左右。图2为斜天沟节点示意图。 4.3如果斜天沟需要纵向连接的，搭接长度不应小于50mm。 4.4金属斜天沟每片长度不得大于4米。 4.5金属斜天沟弯折角度，应预先放样确定是否适合屋面斜天沟处，避免斜天沟上翘而AP立体彩瓦无法平整搭接覆盖斜天沟。 5AP立体彩瓦的铺设 5.1 铺设前应先拉出主坡屋檐线、屋脊线和纵向垂直线，次坡面拉出屋檐线、纵向垂直线。主坡AP立体彩瓦横向应逆当地常年风向铺设，次坡面自左向右方向。纵向由下而上铺设。 5.2 AP立体彩瓦及各配件的施工安装顺序依次为：斜天沟、主坡屋面、主坡脊瓦、次坡屋面、斜脊瓦、三向脊瓦、泛水。 5.3 AP立体彩瓦铺设，图3为AP立体彩瓦铺设示意图。 1
单层钢结构厂房--檩条的设计
单层钢结构厂房--檩条的设计 （一）隅撑的设计 隅撑按轴心受压构件设计。轴心力N按下式计算： 连接螺栓采用普通C级螺栓M12。 隅撑的计算长度取两端连接螺栓中心的距离：l0=633mm。
选用L50×4，截面特性： A=97.5px2，Iu=367.25px4，Wu=104px3，iu=48.5px，iv=24.75px λu=l0/ iu=633/19.4=32.6<[λ]=200， b类截面，查表得ψu=0.927 单面连接的角钢强度设计值乘以折减系数αy：λ=633/9.9=63.94， αy=0.6+0.0015λ=0.696 ，满足要求。（二）檩条的设计1．基本资料 檩条选用冷弯薄壁卷槽形钢，按单跨简支构件设计。屋面坡度1/10，檩条跨度6m，于跨中设一道拉条，水平檩距1.5m。材质为钢材Q235。 2．荷载及内力 考虑永久荷载与屋面活荷载的组合为控制效应。 檩条线荷载标准值：Pk=(0.27+0.5)×1.5=1.155KN/m 檩条线荷载设计值：Pk=(1.2×0.27+1.4×0.5)×1.5=1.536KN/m Px=Psinα=0.153KN/m，Py=Pcosα=1.528KN/m； 弯距设计值： Mx=Pyl2/8=1.528×62/8=6.88KN·m My=Pxl2/8=0.153×62/32=0.17KN·m
3．截面选择及截面特性 (1) 选用C180×70×20×2.2 Ix=9372.5px4，Wx=1041.5px3，ix=176.5px； Iy=1224.25px4，Wymax=579.75px3，Wymin=250.5px3，iy=63.74999999999999px，χ0=52.75px； 先按毛截面计算的截面应力为： (2)受压板件的稳定系数 A．腹板 腹板为加劲板件，ψ=σmin/σmax=－157.82/172.48=－0.915>－1， k=7.8－6.29ψ+9.78ψ2=21.743 B．上翼缘板 上翼缘板为最大压力作用于部分加劲板件的支承边， ψ=σmin/σmax=148.18/172.48=0.859>－1， kc=5.89－11.59ψ+6.68ψ2=0.863 (3)受压板件的有效宽度 A．腹板 k=21.743，kc=0.863，b=180mm，c=70mm，t=2.2mm，σ1=172.48N/mm2 由于ψ=σmin/σmax<0，取α=1.5， bc=b/(1－ψ)=180/(1+0.915)=93.99mm
钢结构预算经验数据
一：油漆问题： 按国家标准钢结构面积按58㎡/吨计算；大型钢结构经验计算为25-30㎡/吨。 单位平方米用漆量： 1*50μm厚环氧富锌底漆 ----- 约0.25㎏/㎡。 1*100μm厚厚浆环氧云母氧化铁中间漆-----约0.4㎏/㎡; 2*40μm厚丙稀酸脂肪族聚氨脂面漆------约0.25㎏/㎡。 1000吨钢结构预算用漆量： 厚环氧富锌底漆：1000吨×30㎡/吨×0.25㎏/㎡ == 7500㎏； 厚厚浆环氧云母氧化铁中间漆：1000吨×30㎡/吨×0.4㎏/㎡ == 12000㎏； 厚丙稀酸脂肪族聚氨脂面漆1000吨×30㎡/吨×0.25㎏/㎡ == 7500㎏ 报价只是一个形式，按吨位报价是目前国标清单采用的方法，这样方便竣工结算， 计算表面积也是很简单的事情，一般算量都采用EXCELL，不同板厚的吨位都能列出来，那不同板的表面积也自然出来（不考虑板厚度方向的面积），扣除不刷油漆的部位，这样总表面积就出来了。 我们的一般做法是，计算油漆面积核算油漆成本，报价按吨位报。 若套定额也可以但要注意较薄构件和较厚构件占的比例 注：2009.5价格 经测算，实际一公斤油漆能喷涂5平米，跟工人的操作方式有关
二：一个典型厂房数据 轻钢厂房工程概算 序号项目工程量单位单价(元)总价(万元)备注 ============================================================================== ========== 1基础垫层(C10) 462.35平米 1 0.05 2基础混凝土(C25) 159.97立米 1 0.02 3基础钢筋 9.23吨 1 0.00 4基础土方 794.88立米 1 0.08 5地面 4044.00平米 1 0.40含垫层结构层面层 6刚架柱(Q345) 38.48吨 1 0.00用钢量 4.76 (㎏/㎡) 7刚架梁(Q345) 31.22吨 1 0.00用钢量 3.86 (㎏/㎡) 8平台梁(Q345) 110.07吨 1 0.01用钢量 13.61 (㎏/㎡) 9平台柱(Q345) 29.28吨 1 0.00用钢量 3.62 (㎏/㎡) 10屋面支撑(Q235) 2.05吨 1 0.00用钢量 0.25 (㎏/㎡) 11柱间支撑(Q235) 4.15吨 1 0.00用钢量 0.51 (㎏/㎡) 12隅撑(Q235) 0.33吨 1 0.00用钢量 0.04 (㎏/㎡) 13檩条(Q235) 17.44吨 1 0.00用钢量 2.16 (㎏/㎡) 14墙梁(Q235) 10.59吨 1 0.00用钢量 1.31 (㎏/㎡) 15系杆(Q235) 3.28吨 1 0.00用钢量 0.41 (㎏/㎡) 16拉条(Q235) 0.97吨 1 0.00用钢量 0.12 (㎏/㎡) 17钢结构防火 247.86吨 1 0.02 18屋面工程 4049.05平米 1 0.40含屋面板及保温层 19墙体工程(板材) 2410.48平米 1 0.24含墙板及保温 层 20墙体工程(砖墙) 338.64平米 1 0.03双面抹灰 21收边包角天沟等 4049.05平米 1 0.40含落水管 22高强螺栓(M20) 2000.00套 1 0.20大六角(10.9级) 23高强螺栓(M16) 1508.00套 1 0.15大六角(10.9级) 24地脚螺栓(M20) 372.00套 1 0.04 Q235 ============================================================================== ========== 小计 2.07(万元) 不可预见费(3.0%) 0.06(万元) 合计 2.13(万元) 单方造价 2.64(元/平米)总建筑面积 8088.0(平米) 单位用钢量 30.65(千克/平米)总用钢量 247.9(吨)
(完整word版)三角形钢屋架计算实例
实用文档 普通钢屋架设计实例 1 设计资料 北京地区一单跨厂房屋盖，跨度24m ，长度114m ，柱距6m 。屋架采用24m 芬克式三角形钢屋架，屋架简支在钢筋混凝土柱上，上柱截面为400mm ×400mm ，混凝土强度等级为C20级，柱网采用封闭轴线。厂房内设有一台起重量为Q=30t 的中级工作制桥式吊车。钢材为Q235钢，井具有机械性能四项，抗拉强度、伸长率、屈服点、180°冷弯试验和碳、硫、磷含量的保证；焊条采用E43型，手工焊。 屋面采用波形石棉水泥瓦，自重为0.20kN ／m2；木丝板保温层，自重为0.24kN ／m2，檩条采用槽钢。屋面均布活荷载为0.30kN ／m2；基本雪荷载为0.30kN ／m2。 屋架形式及几何尺寸：屋面坡度i=1／2.5，屋面倾角 ()1/2.52148'arctg α==，屋架计算跨度为 030023700l l mm =-=，屋架跨中高度为 23700/5470H mm mm ==，上弦长度为()()0/2cos 23700/20.92812762L l mm α==?=，取6节间，节间长度为12762/62127s mm ==，节间水平投影长度为cos 21270.92851975s αα==?=mm 。如图9-18示。 图9-18屋架几何尺寸及内力 2 支撑布置 根据厂房长度为120m >60m ，跨度l =24m 和有桥式吊车的情况，在厂房两端第二柱间和厂房中部设置三道上弦横向水平支撑、下弦横向水平支撑及垂直支撑；并在上弦及下弦各设三道系杆。上弦因有檩条亦可不设系杆。如图9—19示。
图9-19 屋盖支撑布置 （a ）上弦支撑系统、（b ）上弦支撑系统、（c ）上弦支撑系统 3 檩条布置 1．檩条布置 檩条采用槽钢檩条，每节间放两根，檩距为2127／3=709mm ，檩条跨中设一根拉条。 2．荷载计算 屋面坡度2148'25α=<，雪荷载按不均匀分布最不利情况考虑，取 1.250.30.375 k S =?=kN ／m2。雪荷载与活荷载不同时考虑，取较大值，按雪荷载计算。 中波石棉瓦重 0.20.7090.14k S =?= 本丝板重0.240.7090.17 k S =?= 攘条和拉条重0.10= 合计10.41k g = 雪荷载重10.3750.709cos 0.24 k q α=??= 檩条均布荷载设计值
C型檩条理论重量
1、介绍 C型钢檩条采用高强度钢板，经过冷弯，辊压成型，具有壁厚均匀、规格尺寸可调、抗压强度大等优点。通过冷弯成型的C型钢，其断面尺寸虽然轻巧，却极符合屋面檩条的受力特点，使钢材的力学效能得到充分发挥利用，使用C型钢檩条，可减轻建筑屋面重量，减少工程用钢量，因而被称为经济高效钢材，是替代角钢、槽钢、钢管等传统钢檩条的新型建筑材料。 2、C型钢理论重量及价格 尺寸厚度理论重量kg/m单位元/米804020 2.5 3.92513.8 804020 2.75 4.317515.2 8040203 4.7116.5 805020 2.5 4.317515.2 805020 2.75 4.749316.6 8050203 5.18118.2 1005020 2.5 4.7116.5 1005020 2.75 5.18118.2 10050203 5.62519.7 1205020 2.5 5.102517.9 1205020 2.75 5.612819.7 12050203 6.12321.5 1405020 2.5 5.49519.3 1405020 2.75 6.044521.2 14050203 6.59423.1 1606020 2.5 6.2822 1606020 2.75 6.90824.2 160602037.53626.4 1806020 2.5 6.672523.4 1806020 2.757.3425.7 180602038.0128.1 2006020 2.57.0724.8 2006020 2.757.7727.2 200602038.9531.4 3、用途：主要用于房屋檩条、屋面梁、墙面檩条、柱子、横梁、纵梁。
工程力学课后习题答案第十二章 组合变形
第十二章 组合变形 习 题 12.1 矩形截面杆受力如图所示。已知kN 8.01=F ，kN 65.12=F ，mm 90=b ， mm 180=h ，材料的许用应力[]MPa 10=σ，试校核此梁的强度。 题12.1图 解：危险点在固定端 max y z z y M M W W σ= + max 6.69[]10MPa MPa σσ=<= 12.2 受集度为q 的均布载荷作用的矩形截面简支梁，其载荷作用面与梁的纵向对称面间的夹角为0 30=α，如图所示。已知该梁材料的弹性模量GPa 10=E ；梁的尺寸为 m 4=l ， mm 160=h ，mm 120=b ；许用应力[]M Pa 12=σ；许可挠度[]150 l w = 。试校核梁的强度和刚度。 题12.2图 22zmax 11 cos3088y M q l q l ==?解： 22ymax 11 sin 3088 z M q l q l ==?
