永磁同步电机vs传统异步电机：哪个更优秀
永磁同步电机vs传统异步电机：哪个更优秀近些年来，随着能源危机的加深和环保意识的不断提高，电动车、风力发电、太阳能发电等领域的发展越来越迅速，因此在电机技术方面的研究也越来越深入。
在电机类型中，永磁同步电机（permanent magnet synchronous motor，PMSM）和传统异步电机（induction motor，IM）已经成为两种主流的电机类型，那么，哪个更优秀呢？永磁同步电机是指在电机转子上镶嵌有永久磁铁的同步电机，通过控制转子上的永磁体的磁场与定子磁场交互作用，使得转子能够同步旋转。
PMSM电机具有很好的动态特性、高效率和高功率因数，适用于需要快速启动、停止和定速控制的应用，如电动汽车、数控机床等。
而传统异步电机则是利用交变磁场诱导转子内感应电流，并通过将转子内感应电流和定子磁场力的相互作用转换成转矩，从而带动转子转动，它广泛应用于工业生产、家用电器和电机等领域。
首先，从效率来看，PMSM电机表现更为出色。
由于永磁体的磁场稳定，转子损耗小、寿命长，使得PMSM的效率高达95%以上，远高于IM的80%左右，能有效降低电能消耗和发热量，从而提高了系统的功率密度和工作效率，较为适合中大功率应用。
同时，PMSM电机的功率因数也比IM高，使得能源利用更加高效。
其次，从控制精度来看，PMSM电机要更精确。
由于PMSM电机的转速控制需要通过控制永磁体的磁场，因此其转速控制精度更高，更易于实现更高的定位控制，限流保护和校准等需求，适用于机器人、高精度设备、医疗设备等领域的应用。
再者，从重量来看，PMSM电机相对较轻、小巧，可以让产品更加轻便紧凑，需要埋入器件的空间也会更少，适用于体积有限的产品。
最后，从故障率来看，PMSM电机比IM电机更为可靠。
由于PMSM 电机无需使用碳刷，因此减少了由于碳刷老化而导致的故障率，同时其结构简单、无需单独的故障检测，可以有效提高设备的可靠性和稳定性，降低产品在使用过程中出现关键性能失效的风险。

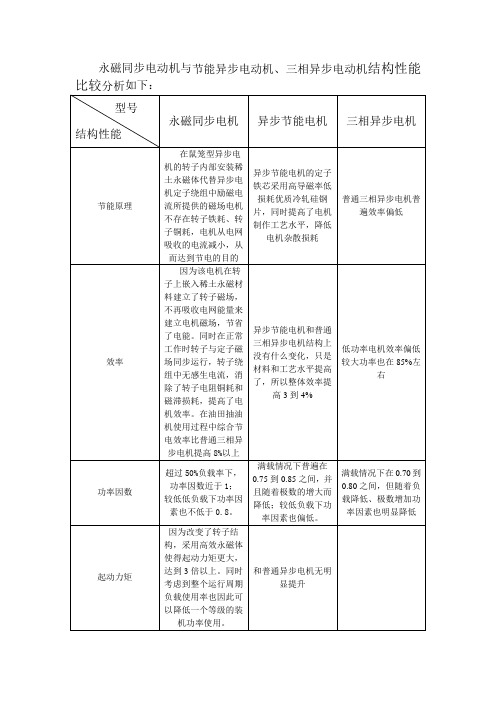

各类电机特点比较说明
型号
结构性能
永磁同步电机
异步节能电机
三相异步电机
节能原理
在鼠笼型异步电机的转子内部安装稀土永磁体代替异步电机定子绕组中励磁电流所提供的磁场电机不存在转子铁耗、转子铜耗，电机从电网吸收的电流减小，从而达到节电的目的
异步节能电机的定子铁芯采用高导磁率低损耗优质冷轧硅钢片，同时提高了电机制作工艺水平，降低电机杂散损耗
和普通异步电机无明显提升
力能指标
在较低负载周期下，永磁电动机的力能指标均为满负荷的80%以上
满载情况下整体力能指标比普通异步电机高，但在低负载运行时，力能指标下降也很明显。
油田抽油机的负荷常在30%-90%之间周期性变化，普通异步电机在60%的负荷下工作时，其效率下降10%，功率因数下降30%，力能指标下降将近40%
低功率电机效率偏低
较大功率也在85%左右
功率因数
超过50%负载率下，功率因数近于1；
较低低负载下功率因素也不低于0.8。
满载情况下普遍在0.75到0.85之间，并且随着极数的增大而降低；较低负载下功率因素也偏低。
满载情况下在0.70到0.80之间，但随着负载降低、极数增加功率因素也明显降低
起动力矩
因为改变了转子结构，采用高效永磁体使得起动力矩更大，达到3倍以上。同时考虑到整个运行周期负载使用率也因此可以降低一个等级的装机功率使用。
电流
定子绕组中几乎不存在无功电流，电机电流明显减小
较普通异步电机降低几个点
温升
由于永磁电机效率高，转子绕组中不存在电阻损耗，定子绕组中不存在无功电流，电机电流减小，所以温升明显小，延长了电机的使用寿命
因为材质工艺和电磁优化，使得杂散损耗降低，温升减小
永磁同步电机与异步电机性能比较
技术发展对性能的影响
新型材料的应用：提高电机的效率、 减小体积和重量
冷却技术的改进：提高电机的散热 性能和可靠性
添加标题
添加标题
添加标题
添加标题
数字控制技术的进步：实现更精确 的电机控制和优化
先进制造工艺的发展：降低生产成 本和提高生产效率
THANKS
汇报人：XX
应用领域对比
永磁同步电机应用领域：电动汽车、工业 自动化、风力发电、医疗器械等
异步电机应用领域：家用电器、工业泵、 压缩机、传送带等
Part Five
优缺点分析
永磁同步电机的优点与缺点
优点：效率高、节能效果好、运行稳定可靠 缺点：成本高、维护成本也较高、对工作环境要求高
异步电机的优点与缺点
优点：结构简单、运行可靠、价格便宜、维护方便 缺点：效率低、功率因数低、调速性能差
异步电机的技术发展趋势
高效能：通过改进设计和制造工艺，提高异步电机的效率，降低能耗。
智能化：结合先进控制算法和传感器技术，实现异步电机的智能化控制，提高运行稳定性和可 靠性。
集成化：将异步电机与其他系统进行集成，实现更高效、紧凑的解决方案，满足特定应用需求。
可持续性：发展环保型的异步电机，减少对环境的影响，符合可持续发展的要求。
永磁同步电机与异步电 机性能比较
XX,a click to unlimited possibilities
汇报人：XX
目录
01 添 加 目 录 项 标 题
02 工 作 原 理
03 性 能 参 数
04 应 用 场 景
05 优 缺 点 分 析
06 未 来 发 展
Part One
单击添加章节标题
Part Two
交流异步电机和永磁同步电机
交流异步电机和永磁同步电机
交流异步电机和永磁同步电机是两种不同类型的电机，它们之间存在一些显著的区别。
1.工作原理：交流异步电机的工作原理是基于电磁感应原理，通过定子绕组中的电流产生旋转磁场，从而驱动转子旋转。
而永磁同步电机则是利用永磁体产生磁场，与旋转磁场同步运转，因此不需要转子电流，具有高效率和高功率密度等优点。
2.控制方式：交流异步电机的控制方式相对简单，通常是通过控制电机的电压和频率来控制电机的转速和转矩。
而永磁同步电机的控制方式则更为复杂，通常采用电子式调速方式进行控制，控制精度高，可靠性好，调速范围广。
3.功率密度：永磁同步电机具有高功率密度，重量轻，体积小，适用于高性能、小型化应用。
而交流异步电机的功率密度较低，通常体积较大，适用于一些功率较低的应用。
4.适用场合：永磁同步电机适用于需要高效率、高功率密度和高精度调速的场合，如航空航天、机器人等高性能应用。
而交流异步电机适用于一些常规应用，如风力发电、水泵、风扇、压缩机、传送带等。
总的来说，交流异步电机和永磁同步电机各有其特点和应用范围。
在实际应用中，需要根据具体需求选择合适的电机类型。
交流异步电动机和永磁同步电动机的优缺点比较
交流异步电动机和永磁同步电动机的优缺点比较1.效率永磁同步电动机的效率略高一些。
但6kw的4极交流异步电机效率也能达到90%以上，与永磁同步电机差别并不大。
2.对控制精度的影响。
交流异步电动机和永磁同步电动机都被广泛应用于伺服系统中。
在好的电机控制算法控制下，交流异步伺服系统和永磁同步伺服系统在控制精度上基本没有什么差别。
特别是对于变桨系统来说，交流异步电动机的控制精度能达到±0.1度，已经足够了。
3.可靠性变桨系统的可靠性至关重要。
交流异步电动机可靠性远远高于永磁同步电动机，特别是在变桨系统应用中。
永磁同步电动机有两大可靠性隐患：1）永磁材料在绕组大电流情况下会永久性失磁或磁性能下降。
通常情况下这一点可以通过电机驱动器的过流保护来避免大电流。
但是变桨系统的应用恰恰要求有短时间大电流的能力。
特别是在顺桨时，我们为了保证风机的绝对安全，甚至要冒着牺牲变桨电机和电机驱动器的危险，长时间维持大电流。
对于交流电机来说，只要不造成绕组烧毁，都可以继续使用。
而一旦永磁同步电机的永磁材料磁性能下降，就无法输出足够的力矩，影响风机安全。
2）转子磁钢钕铁硼磁钢的制造工艺复杂，防腐处理不好会造成锈蚀。
钕铁硼磁粉很容易锈蚀，需要有很好的处理，包括电镀工艺来达到防腐蚀。
如果处理不好，时间久了可能会出现内部腐蚀。
虽然现在磁钢的生产技术水平都提高了，但这一点始终是个可靠性隐患。
4．成本永磁同步电机的成本要高于交流异步电机。
永磁同步电机的转子磁钢为钕铁硼。
钕要从稀土中提取。
中国是稀土第一蕴藏大国，也是第一出口大国。
由于近几年中国把稀土列为战略物资，限制出口，造成稀土价格翻了几倍。
而且以后稀土价格会越来越高，会直接对永磁同步电机成本造成很大影响。
综上所述，交流异步电动机的可靠性更高，成本更低，工艺简单成熟，更适合变桨系统应用。
电动自行车用电机的永磁电机与异步电机对比分析
电动自行车用电机的永磁电机与异步电机对比分析自行车作为一种环保、便捷的交通工具，越来越多的人选择使用电动自行车来代替传统自行车。
而电动自行车的核心部件就是电机，而常见的电动自行车电机有两种类型，分别是永磁电机和异步电机。
本文将对这两种电机进行对比分析，以帮助消费者更好地了解电动自行车的电机选择。
1. 永磁电机永磁电机是利用永磁体产生磁场，通过与线圈中的电流相互作用，产生转矩以驱动电动自行车前进的电机。
永磁电机具有以下几个优点：- 高效率：永磁电机能够产生较大的输出功率，转化率高，能够最大限度地提供电动自行车的动力。
- 紧凑设计：永磁电机体积小巧，重量轻，方便安装在电动自行车的车架内，不会占据过多的空间。
- 较高的起动转矩：永磁电机在启动时能够提供较高的转矩，能够迅速启动电动自行车，提高起步时的加速性能。
- 相对较低的成本：与异步电机相比，永磁电机制造成本较低，使得电动自行车的售价相对较低，更容易被普通消费者接受。
然而，永磁电机也存在一些缺点：- 温度敏感：永磁电机对温度较为敏感，高温会导致磁力衰减，从而影响电机的性能。
- 容量限制：永磁电机的容量受到永磁体强度和尺寸的限制，使得其输出功率有一定的限制。
- 需要外部电源：永磁电机需要外部电源供电，因此需要搭配电池等能量储存设备，增加了电动自行车的重量与成本。
2. 异步电机异步电机是利用电磁感应原理，通过变化的电磁场产生转矩以驱动电动自行车前进的电机。
异步电机具有以下几个优点：- 高可靠性：异步电机结构简单，没有永磁体，不受磁力衰减影响，具有较高的可靠性和稳定性。
- 高扭矩：由于采用了绕组的设计，异步电机在低速或启动状态下能够提供较高的转矩，可以快速启动并应对不同路况的需求。
- 较低的维护成本：由于无永磁体，异步电机无需定期更换永磁体或维护，减少了维护成本。
然而，异步电机也有一些缺点：- 较低的效率：相比永磁电机，异步电机的效率较低，能量转化不够高效，会对电动自行车的续航能力产生影响。
三相交流异步电机与永磁同步电机的相同点和异同点
三相交流异步电机与永磁同步电机的相同点和异同点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、相同点1.1 结构相似：三相交流异步电机和永磁同步电机在结构上都属于交流电机，都由定子和转子组成。
永磁同步与异步电机不同点
一、永磁同步无齿轮曳引机与有齿轮曳引机相比有哪些优点？1 体积小、重量轻伊士顿电梯引进和技术转化的永磁同步曳引机采用高性能钕铁硼稀土永磁材料和现代永磁电机设计技术，使曳引机的功率传输密度大大提高，取消了传统有齿轮曳引机的齿轮减速机构（齿轮减速箱），实现了曳引机的无齿轮传动，使得曳引机的整个体积缩小30%左右，重量减轻30%左右。
2 噪音低、振动小由于取消了齿轮减速机，有效降低了曳引机传输系统的噪音和振动，同时消除了传统有齿轮曳引机有可能发生的曳引机机械振动频率与建筑物固有频率发生共振现象,噪音下降可达10分贝.3 少维护或免维护齿轮减速机的取消，不用在使用齿轮油和每年1—2次的更换,大大减少了曳引机的维护成本和工作，使曳引机做到少维护甚至免维护。
4 效率高、节能永磁同步曳引机采用永磁体励磁，没有励磁损耗，电机本身效率提高，另外齿轮减速箱的取消，减少了曳引机曳引传动中的机械能量损耗，使整个曳引传动系统的效率大大提高（可达40%），功率减少30%左右,节能效果显著。
5 可靠性高曳引轮与制动轮采用整体结构形式，安全可靠性提高。
制动系统采用上电释放的双臂闸瓦刹车系统，双臂制动力矩达2.2倍额定转矩，安全性更高。
6 安装过程简化由于无齿轮永磁同步曳引机本身具有上行超速保护功能，不用在另外增加上行安全钳（额外增加上行超速保护装置），简化安装过程,减少故障点。
7.节约成本1)齿轮减速机的取消，不用在使用齿轮油和每年1—2次的更换;2)机房尺寸可以降低和缩小;二、我公司永磁同步无齿轮曳引机产品概况伊士顿电梯率先在国内通过 2.5M/S高速永磁同步无齿轮的国家电梯质量检验中心检验，各项性能指标均符合国家标准要求。
目前永磁同步无齿轮曳引机产品包括N（ESW800）和W(ESW1000)两个系列。
N(ESW800)系列为内转子结构，与普通电机结构相同，即电机的转子位于电机内部，定子位于转子外部并固定在机座内腔。
内转子结构适用于大载重量、高速度应用要求。
三相异步电动机与永磁同步电机
三相异步电动机与永磁同步电机三相异步电动机和永磁同步电机是电机领域中的两种不同类型的电机。
虽然它们都可以用于许多不同的应用中，但它们之间仍有一些显著的差异。
下面将对它们的工作原理、优缺点以及应用领域做出详细的介绍和比较。
工作原理三相异步电动机是一种基于旋转磁场的电机，其中磁场是由电流在定子绕组中产生的。
当电源应用于定子绕组时，将在绕组中产生旋转磁场。
当转子中的导体被放置在此旋转磁场中时，将在导体中产生感应电动势，从而产生转矩，从而推动电动机的运转。
永磁同步电机是一种基于磁场交替作用的电机，其中磁场是由永磁体产生的。
当电源应用于定子绕组时，将产生旋转磁场。
当永磁体中的磁场放置在此旋转磁场中时，将在永磁体上产生一定的力矩，从而推动电动机的运转。
优缺点三相异步电动机的主要优点是其简单的结构，适用于广泛的应用，容易维护和大规模生产。
缺点在于其效率和功率因数相对较低，因此在高功率和高效率应用中可能不适用。
与之相比，永磁同步电机的主要优点是其高效率和功率因数。
这使得它们成为高功率应用中的理想选择，如电动汽车、高速列车、风力涡轮机等。
缺点是制造成本较高，因此适用于较小数量的特定应用。
应用领域三相异步电动机适用于广泛的应用，如食品加工、电梯、传送带、压缩机、泵、通风机、轻轨等。
永磁同步电机适用于高功率和高效率应用领域。
其中包括电动汽车、高速列车、风力涡轮机、石油和天然气开采等。
结论三相异步电动机和永磁同步电机之间存在显著的区别和优缺点。
虽然它们都可以用于许多应用中，但需要根据特定的应用选择适当的类型。
在选择时，必须考虑到效率、功率因数、制造成本和维护成本等各种因素。
传统三相异步电机与永磁直驱电机对比
传统三相异步电机与永磁直驱电机对比三相异步电机，使用中的四大缺陷1，使用年限短1-3年，主要是齿轮磨损损坏。
2，油箱漏油，污染环境。
3，齿轮磨擦磁碰撞发出噪音大，影响员工身心健康。
4，能耗大，工作效率低，不节能。
永磁直驱，四大特点1，无齿轮磨损，使用年限长达15年以上。
2，工作效率高达95%，节能省电。
3，无油污染，无噪音仅38dB,环保健康。
4，密封严，免维护，防护等级高达IP64级。
为什么传统三相异电机要加减速机,而永磁直驱的不用减速机采用直驱因为永磁直驱的工业大风扇特点,它的扭矩可以做到很大,比如某品牌电动车扭矩可以做到10000牛米,正是因为这个特点,所在永磁直驱的工业大风扇可以很容易实现300牛米左右的扭矩来直接驱动风扇转到,而三相异步电机的启动扭矩只有几十牛米,它必须通过减速器来放大扭矩到270牛米左右,才能驱动风扇的扇叶,在这个过程中,是电机的动能通过减速机是有能量损失的,损失量约为3-5%,另外三相异步机的有效功率,就目前市场主流的诺*德或伦*茨,它们的有效功率约为78%,而永磁直驱工业大风扇的电机的有效功率可以很容易就能做到95%甚至更高.目前市面7.3三相异步电机的工业风扇功率普遍都在1.5Kw ,而以润东方为主导的永磁直驱工业大风扇的功率同等直径的,只需1.2-1.3KW就可以满足要求大家看看这个公式:95%-(78%-传动损耗3%)=20%,20%就是永磁工业大风与三相异步电机的节能百分比,得出1.5KW*(1-20%)=1.2KW,所以润东方的永磁直驱工业大风扇较传统三相异步电机+减速机的工业大风扇节能,你可计算一个一台永磁直驱工业大风扇一年可以为你节省多少电费,节省下来的电费都是你的纯利润永磁直驱工业大风扇与三相异步工业大风扇的安全性对比1.安装的风险,承重,噪音,需多次维护时的高空风险2.停电:传统的工业大风扇由于加了减速器,如果一旦停电,就会造成减带机急停(就像汽车在高速上突然熄火一样,变速箱抱死),而大直径风扇的风叶还是有动能的,这个动能会让风叶以贯性运行,从而造成风扇叶掉落.永磁直驱的就没有这个问题,如果停电,电机的线圈就会失去磁性,风扇的风叶会慢慢的停下来,不会对风叶的连接处造成剪切,从而有效的避免传统加减速机大风扇的风叶因为停电而掉落的风险.。
三相异步电动机和永磁同步电动机
三相异步电动机和永磁同步电动机三相异步电动机和永磁同步电动机一、概述电动机是机械设备中最重要的元件，可以在转矩和转速不同的条件下实现可靠的动力传输，它也是工业生产中十分重要的驱动源。
今天，电动机的使用越来越广泛，它不仅在家用、工业和商业上有着广泛的应用，而且在一些特殊的环境中也可被使用。
主要有三相异步电动机和永磁同步电动机。
下面，我们就简单介绍下这两种电动机及其特点。
二、三相异步电动机三相异步电动机是一种结构简单，效率高，调速范围大，安装方便，维护频率低的电动机，它具有使用范围广，具有较高的效率，能够较为稳定的完成负荷变化，并且容易调速，故可以用于风机，泵，压缩机和其他传动应用中。
三相异步电动机的特点是，它使用三相异步电源，电源的频率可以调节，从而调节转子的频率；电动机的负载可以快速响应，可以根据所需要的功率和转速来调节，还可以节省其他有节能和节水效果；它具有良好的功率因数，也就是说，它能够根据电源的有效功率和机器的实际输出功率之间的比例来调整负荷输出，从而来提高电机的效率；它还具有维护简单，可以简单的更换电磁铁和滑环等零部件，而无需拆卸电机本体。
总之，三相异步电动机具有使用范围广，高效率，调速范围大等优点，集成了高效率，高可靠性，高可靠性，低负载损耗等优势，使其成为工业和家庭中广泛使用的驱动装置。
三、永磁同步电动机永磁同步电动机是在同步电动机的基础上，使用永磁体作为磁铁材料，使用程控电路来实现调速控制的电动机。
它的发展可以追溯到二十世纪八十年代，当时它已经可以实现高效率，高可靠性，精确调速和负载抗干扰能力，如今，它已经被广泛应用于工业，家庭和其他领域，被认为是节能环保，使用可靠的调速驱动。
永磁同步电动机的特点是：它具有较高的效率，能有效的提高电动机的运行效率；它具有较宽的调速范围，可以满足不同地区的使用需求；它易于控制，由于使用的是程控电路，可以实现较高的精度；它的维护简单，较为稳定，而且不仅耐磨，而且耐温，可以有效保证电机的运行平稳；它具有高可靠性，可以根据转速或负载的变化来自动调整转子的位置，确保电机能够正常运行；它可以节约能源，有效降低电机的运行成本；它具有紧凑型结构，可以减少机械驱动装置的空间。
永磁同步电机与异步电机
永磁同步电机与异步电机永磁同步电机和异步电机是两种常见的电动机类型，它们在工业和家庭应用中都有广泛的应用。
本文将介绍这两种电机的原理、特点和应用领域，旨在帮助读者更好地理解和区分它们。
一、永磁同步电机永磁同步电机是一种使用永磁材料作为励磁源的电机。
它的原理是通过永磁体产生的磁场和定子线圈产生的旋转磁场之间的相互作用来实现电机的转动。
永磁同步电机具有以下特点：1. 高效率：永磁同步电机由于没有励磁损耗，所以具有较高的效率，通常可达到90%以上。
2. 高起动转矩：永磁同步电机在起动时可以提供较大的转矩，适用于需要快速启动和停止的场合。
3. 精确控制：永磁同步电机可以通过改变定子线圈的电流和频率来实现精确的转速和转矩控制。
4. 体积小、重量轻：永磁同步电机由于没有励磁线圈，所以结构相对简单，体积小，重量轻。
永磁同步电机广泛应用于工业自动化、航空航天、电动汽车等领域。
例如，它可以用于工业机械的驱动，如机床、风机、泵等；还可以用于电动汽车的驱动系统，提供高效率和高性能的动力。
二、异步电机异步电机是一种常见的交流电动机，工作原理是通过定子线圈产生的旋转磁场和转子铁芯之间的相对运动来实现电机的转动。
异步电机具有以下特点：1. 结构简单：异步电机由于没有永磁体或励磁线圈，所以结构相对简单，制造成本低。
2. 起动转矩较低：异步电机在起动时的转矩较低，需要较长的时间来加速到额定转速。
3. 转速波动较大：异步电机的转速会受到负载变化的影响，容易产生转速波动。
4. 维护成本低：异步电机结构简单，故障率低，维护成本相对较低。
异步电机广泛应用于家用电器、工业设备、水泵等领域。
例如，它可以用于家用洗衣机、冰箱、空调等家电的驱动；还可以用于工业生产线上的传动装置，如输送带、搅拌机等。
总结：永磁同步电机和异步电机是两种常见的电动机类型，它们在结构、工作原理和应用领域上有所不同。
永磁同步电机具有高效率、高起动转矩、精确控制等特点，适用于高性能和精确控制要求的场合；而异步电机则具有结构简单、维护成本低等特点，适用于一般功率和速度要求的场合。
感应异步和永磁同步
感应异步和永磁同步感应异步和永磁同步是两种常见的电机类型。
它们具有不同的结构和工作原理，适用于不同的应用场合。
本文将详细介绍这两种电机的特点和优缺点。
一、感应异步电机感应异步电机是一种常见的交流电机，其结构简单、可靠性高、成本低，广泛应用于各种工业场合。
感应异步电机的工作原理是在电枢中产生旋转磁场，使转子受到电磁力的作用而运动。
感应异步电机可以分为单相感应电机和三相感应电机两种类型。
单相感应电机具有结构简单、成本低、可靠性高等优点，广泛应用于家用电器、小型机械等场合。
但是，单相感应电机的起动转矩较小，容易出现起动困难的问题，需要采用启动电容器等辅助装置来解决。
三相感应电机具有转矩大、效率高、功率密度高等优点，广泛应用于工业生产中。
但是，三相感应电机的功率因数较低，容易出现功率损耗大的问题，需要采用电容器等辅助装置来提高功率因数。
二、永磁同步电机永磁同步电机是一种新型的电机类型，其结构复杂、成本较高，但具有高效率、高功率密度、高精度等优点，适用于高性能和高要求的应用场合。
永磁同步电机的工作原理是利用永磁体的磁场和定子线圈的旋转磁场之间的相互作用，使转子同步运动。
永磁同步电机可以分为表面永磁同步电机和内嵌永磁同步电机两种类型。
表面永磁同步电机的永磁体安装在转子表面，结构简单、制造成本低，但容易出现热问题，需要采用冷却装置来解决。
内嵌永磁同步电机的永磁体嵌入到转子中，结构复杂、制造成本高，但具有高功率密度、高精度等优点，适用于高性能和高要求的应用场合。
三、感应异步电机和永磁同步电机的比较感应异步电机和永磁同步电机各有优缺点，适用于不同的应用场合。
相比之下，感应异步电机具有结构简单、成本低、可靠性高等优点，适用于大多数应用场合。
而永磁同步电机具有高效率、高功率密度、高精度等优点，适用于高性能和高要求的应用场合。
感应异步电机和永磁同步电机在起动转矩、功率因数、效率等方面也有所不同。
感应异步电机的起动转矩较小，需要采用辅助装置来解决起动困难的问题。
「对比」电动车上永磁同步电机和交流异步电机的区别，划重点
「对比」电动车上永磁同步电机和交流异步电机的区别，划重点电车的电机种类影响着整车的续航水平，今天我们就来关心一下电动车的动力系统，带大家了解一下电动汽车上常见的几种电机及它们都有什么特点，它们是怎么将电能转化为机械能。
电动汽车目前最常见的就是永磁同步电机和交流异步电机。
交流异步电机先来说交流异步电机，交流异步电机也叫感应电机，最主要的组成部件有两个，一个是定子，一个是转子。
定子铁芯装在机座中，一般由0.35mm-0.5mm厚的硅钢片叠压而成，有良好的导磁性能，定子铁芯的内圆上有分布均匀的槽口，这个槽口就是用来放定子绕组的，绕组就是大家看到电动机中非常密集的古铜色线圈，给线圈通电即能产生磁场（电生磁）。
电动车汽车的电机通的是三相交流电，磁场的方向会随着电流方向的变化而变化，从而形成了旋转的磁场。
转子铁芯同样由0.35mm-0.5mm后的硅钢片叠压而成，外圆上均匀分布着槽孔，用来安放导电杆（绕组）。
、好了说完了交流异步电机最重要的两个组成部件，我们再来看看它是怎么转起来的。
首先电池组中的直流电通过逆变器变为交流电，供给定子上的绕组线圈，产生旋转磁场，转子上的导电杆可以看做导线，这时候虽然导线是静止的，但是磁场是在旋转运动的，所以导线不由自主的在做切割磁感线的运动，转子导电杆中产生感应电动势，而转子导线杆又是闭合通路，导电杆中便有了电流产生（磁生电）。
交流异步电机就是这样将电能转化为了机械能。
电机转子旋转的速度与磁场旋转的速度有个有个转速差，转子的转速是一直追着磁场的旋转速度的，这也是其名：交流异步电机中异步之处。
想要控制交流异步电机的旋转速度，只需要改变交流电的频率即可改变定子磁场旋转的速度，达到控制电机转速的目的。
倒车也不需要额外的倒挡齿轮，只需要改变电源相位的顺序即可实现。
虽然看上去很简单，但逆变器在其中默默付出了很多。
永磁同步电机永磁同步电机在结构上与交流异步电机非常相似，最主要的组成部件同样是定子和转子，其中定子的结构与交流异步电机上的一致，但转子由一块永磁体构成。
永磁同步电机和交流异步电机
永磁同步电机与交流异步电动机的比较永磁同步电机是一种新型电机。
永磁同步电机具有结构简单、体积小、效率高、节能环保、功率因数高、故障率低等优点。
永磁同步电机使用永磁体代替励磁绕组进行励磁。
当永磁电机的三相定子绕组(每个绕组具有120°的电角度差)被供给频率为F的三相交流电时，将产生以同步速度运动的旋转磁场。
在稳态下，主极磁场与旋转磁场同步旋转，因此转子转速也同步。
定子的旋转磁场和永磁体建立的主极磁场保持相对静止，它们相互作用产生电磁转矩，驱动电机旋转，进行能量转换。
与交流异步电机相比，永磁电机具有以下优点:首先，高效率可以从以下几个方面来解释1.由于永磁同步电机的磁场由永磁体产生，可以避免励磁电流产生的磁场造成的励磁损耗。
2.永磁同步电机的外特性效率曲线与异步电机相比，在轻载下具有高得多的效率值，这是永磁同步电机与异步电机相比在节能方面的最大优势。
通常，当电机驱动负载时，它很少满功率运行。
这是因为:一方面，用户在选择电机时，通常是根据负载的极端工况来确定电机的功率，极端工况出现的机会很少。
同时，为了防止电机在异步工况下烧毁，用户还会给电机的功率留余量；另一方面，在设计电机时，为了保证电机的可靠性，设计者通常在用户要求的功率基础上留有一定的功率裕度，这就导致实际运行中90%以上的电机工作在额定功率的70%以下，尤其是驱动风机或水泵时。
因此，电机通常工作在轻负载区。
对于感应电机来说，轻载下效率很低，而永磁同步电机在轻载下仍然可以保持高效率。
3.由于永磁同步电机的高功率因数，电机的电流比异步电机小，相应地，电机的定子铜耗更小，效率更高。
4.系统效率高。
永磁电机的参数，尤其是功率因数，不受电机极数的影响，所以容易设计多极电机。
这样就可以把传统的需要减速箱驱动的负载电机做成永磁同步电机驱动的直驱系统，从而省去减速箱，提高传动效率。
大功率永磁电机与异步电机对比
为满足低速大扭矩的应用环境需选用低转速电机而降低电机额定转速则需增加电机极数 异步电机在极数较多的情况下励磁电流所占的比例会很大空载电流较大、电机的效率和功率因数更低因合成的定子电流增加也导致定子铜耗增加严重影响电机效率同时由于视在电流的增加导致线缆损耗增大变压器损耗增大线路供电质量降低所以异步电机很难设计成低速电机为了满足应用环境需在异步电机轴端增加减速机
适用于讲座演讲授课培训等场景
大功率永磁电机与异步电机对比
低速大功率永磁直驱电机
与异步电机对比
在石油开采、港口、水利、电力、运输、煤炭、冶金等行业的机械装备中经常会需要提供一种低转速大扭矩的驱动能力传统解决方案是采用异步电机加机械减速机结构但因其具有结构复杂、效率低、安装维护费用高等缺点人们开始越来越多的选择永磁直驱电机 异步电机加减速机 低速大扭矩永磁直驱电机
性能对比
异步电机与永磁同步电机效率对比
性能对比
在设备应用过程中、经常需要重载起动 异步电机由工频电直接起动起动电流大瞬间可达到额定电流的5到7倍电流大又导致定子绕组的漏阻抗压降增大起动转矩小无法实现重载起动为了满足工况、经常会选用更大规格的异步电机出现大马拉小车的现象
永磁同步电机：由专用变频器驱动启动电流小、电流根据负载情况逐步增加起动转矩大在相同线路容量条件下采用永磁同步电机更容易实现重载起动
性能对比
永磁直驱电机采用先进的转子结构工艺使用高性能永磁体材料嵌入转子内由永磁体提供磁场、避免通过励磁电流来产生磁场而导致的效率降低、损耗增大可以较容易的实现极数的增加实现低转速永磁电机可满足应用环境对设备进行直接驱动
性能对比
异步电机本身效率、功率因数较低再增加减速机结构只会使系统效率更低而减速机的多级齿轮装置机械损耗大、噪音振动大、可靠性差、需定期更换润滑油体积大、安装难度高、后期设备维护费用也高 而低速永磁同步电机可采用直接驱动的方式电机本身效率与功率因数较高、传动链短、无额外的损耗相比异步电机带减速机结构可节约30%左右电能 低速永磁电机体积小、重量轻、结构设计灵活、安装方便其运转速度低、运行平稳、噪音小振动低、可靠性高、基本实现了免维护大大降低了设备的安装、维护费用
交流异步电机与永磁同步电机的效率
交流异步电机与永磁同步电机的效率
实际上，异步电机与永磁同步电机的效率各有优劣。
异步电机通常具有较高的初始转矩，因此在启动和加速时表现优异，并且其结构简单，成本低廉，维护保养也相对容易。
但是在轻载或无负载情况下运行时，异步电机的效率往往较低，因为它的励磁电流会增加，耗能增加，功率因数下降。
而永磁同步电机则在部分负载和恒定转速下表现出色，可以实现高效率运行，并且其结构紧凑，重量轻，功率密度较大，因此在电动汽车等领域得到广泛应用。
但是由于其需要使用永久磁铁，造成一定生产和回收难度，且长时间运行时容易产生过热问题。
因此，在工业和电力系统领域中，通常会根据具体的应用场景和需求来选择使用异步电机或永磁同步电机，以充分发挥其各自的优势。
相对来说，对于需要高效能，长时间稳定运行的场合，永磁同步电机更具优势。
而对于启动和加速要求高的场景，则更适合选择异步电机。
[[1][2]]。
小功率永磁同步电动机与单相异步电动机的比较
小功率永磁同步电动机与单相异步电动机的比较方案绩效分析，并提出了相关提高永磁同步电机效率的设计，现报告如下。
一、永磁同步电动机的结构设计单相异步电动机、小功率永磁同步电动机这二种电动机的定子部份的相关设计类似，它们的主要区别在于转子方面的设计。
其中永磁同步电动机设计主要是确定电机的尺寸、磁路等方面的结构，并选择相关的永磁体的尺寸，从而设计定子、转子、绕组数据，随后通过应用性能校核程序，并对初始方案进行有效的核算，并调整电动机某些设计参数，直到符合电磁设计方案的相关指标。
一般采用的电磁设计方法：一是等效磁路法，二是电磁场数值解法；本文主要结合相关研究提出高效永磁同步电动机的工程设计方法。
例子：在单相电容运转异步电动机YYD-8042的基础上，设计出了永磁同步电动机TYC-71L，该设计减少一个机座号，定子冲片结构相似，定子嵌线工艺与三相电机相同，主要是转子结构不同。
单相异步电动机的鼠笼转子需要铸铝，如图1。
永磁同步电动机转子不用铸铝，转子可设计成四极、六极或八极，把转子磁钢直接嵌在转子铁芯的外表面，为了给转子磁钢的设计腾出足够的空间，确保有足够的磁钢激磁表面积从而提高磁钢的利用率，同时左右用铜板把其固定，整个转子基本上是一个实心，转子与转轴使用的冷压工艺进行配合，加工简单，结构牢固，如图2所示。
采用外配变频器，由变频器对电机实行控制使转子软，转速能实行精准的无级调速。
一对极距内定、转子横截面如图3所示。
二、异步电机和永磁电机的性能比较异步电机和永磁同步电机相比，永磁同步电机具有明显的优点：体积小、功率因数高、温升低、节电效果显著、重量轻以及力能指标好，且可以有效的提高电网的品质因数，并能解决用电设备中“大马拉小车”的现象。
（一）效率与功率因数比较异步电机在运行时，转子需要从电网吸收部分电能励磁，从而消耗了电网的部分电能，而这部分电能最后以电流的形式在转子中进行发热并消耗掉，该损耗的大约是总电机总损耗的21%～35%左右，最后导致电机的效率下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁同步电机与异步电机性能比较
永磁同步电机与异步电机相比，具有明显的优势，它效率高，功率因素高，能力指标好，体积小，重量轻，温升低，技能效果显著，较好地提高了电网的品质因素，充分发挥了现有电网的容量，节省了电网的投资，它较好地解决了用电设备中“大马拉小车”现象。
1. 效率及功率因素
异步电机在工作时，转子绕组要从电网吸收部分电能励磁，消耗了电网电能，这部分电能最终以电流在转子绕组中发热消耗掉，该损耗约占电机总损耗的20~30%，它使电机的效率降低。
该转子励磁电流折算到定子绕组后呈感性电流，使进人定子绕组中的电流落后于电网电压一个角度，造成电机的功率因数降低。
另外，从永磁同步电机与异步电机的效率及功率因数曲线(图1)可以看出，异步电动机在负载率（=P2/P n）<50%时，其运行效率和运行功率因数大幅度下降，所以一般都要求其在经济区内运行，即负载率在75%-100%之间。
(a) η--( P2/P n)
cos--( P2/P n)
(b) ϕ
图1 永磁同步电动机与异步电动机的效率和功率因数
1. 异步起动永磁同步电动机
2.异步电动机
永磁同步电机在转子上嵌了永磁体后，由永磁体来建立转子磁场，在正常工作时转子与定子磁场同步运行，转子中无感应电流，不存在转子电阻损耗，只此一项可提高电机效率
4%~50%。
由于在水磁电机转子中无感应电流励磁，定子绕组有可能呈纯阻性负载，使电机功率因数几乎为1.从永徽同步电机与异步电机的效率及功率因数曲线(图1)可以看出，永磁同步电机在负载率>20%时，其运行效率和运行功率因数随之变化不大，且运行效率>80%. 2. 起动转矩
异步电机起动时，要求电机具有足够大的起动转矩，但又希望起动电流不要太大，以免电网产生过大的电压降落而影响接在电网上的其他电机和电气设备的正常运行。
此外，起动电流过大时，将使电机本身受到过大电做力的冲击，如果经常起动，还有使绕组过热的危险。
因此，异步电机的起动设计往往面临着两难选择。
永磁同步电机一般也采用异步起动方式，由于永磁同步电机正常工作时转子绕组不起作用，在设计永磁电机时，可使转子绕组完全满足高起动转矩的要求，例如使起动转矩倍数由异步电机的1.8倍上升到2.5倍，甚至更大，较好地解决了动力设备中“大马拉小车”的现象。
3. 工作温升
由于异步电机工作时，转子绕组有电流流动，而这个电流完全以热能的形式消耗掉，所以在转子绕组中将产生大量的热量，使电机的沮度升高，影响了电机的使用寿命。
由于永磁电机效率高，转子绕组中不存在电阻损耗，定子绕组中较少有或几乎不存在无功电流，使电机温升低，延长了电机的使用寿命。
4.对电网运行的影响
因异步电机的功率因数低，电机要从电网中吸收大量的无功电流，造成电网、翰变电设备及发电设备中有大量无功电流，进而使电网的品质因数下降，加重了电网及枪变电设备及发电设备的负荷，同时无功电流在电网、翰变电设备及发电设备中均要消耗部分电能，造成电力电网效率变低，影晌了电能的有效利用。
同样由于异步电机的效率低，要满足翰出功率的耍求，势必要从电网多吸收电能，进一步增加了电两能量的损失，加重了电网负荷。
在永磁电机转子中无感应电流励班，电机的功率因数高，提高了电网的品质因数，使电网中不再需安装补偿器。
同时，因永磁电机的高效率，也节约了电能。
最新文件---------------- 仅供参考--------------------已改成-----------word文本
--------------------- 方便更改
赠人玫瑰，手留余香。
