最新1+桥涵水文第一章

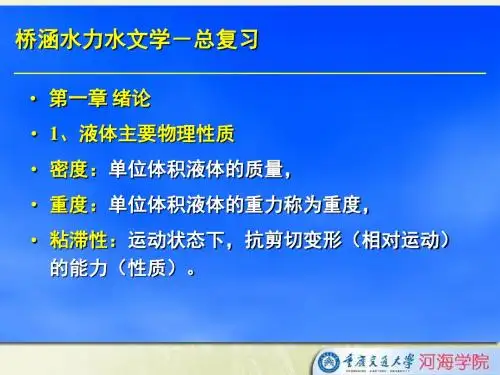

桥涵水力水文学-总复习-PPT精选文档
梯形分布
1 ( h h l 1 2) 2
e
l( 2h 1 h 2) 3( h 1 h 2)
P p A h A c c
第三章水动力学基础
• 1、分类、概念 • 迹线、流线、过水断面、流量、断面平均流速
恒定流 不变化 按运动要素是否随（时 间）发生改变 非恒定流 变化
)
dL
• 毕托管：测流速装置。文丘里管：测流量装置。
第四章 液流型态及水头损失
• 1、水流阻力与水头损失 • 2、哪些情况都可能产生局部水头损失 • （1）流动断面的改变（变径，突然扩大或者突然 缩小）；（2）流动方向的改变（弯头、弯管）； （3）流道中有障碍物（闸门、阀门、栅、网等 等）；（4）流动中有流量的汇入或者分出。 • 对于任意一个流动，总的水头损失计算公式为：
• 能量方程
Q 1 Q 2
p p u 1 u 2 z z 1 2 2 g 2 g
2 1
2 2
p v p v 1 1 2 z z 2 h 1 2 W 2 g 2 g
2
2
• 动量方程
F Q ( v v )
2 1 1
2、明渠底坡
• i：渠底高程沿程降低值 z 与渠长L的比值；
z i sin tg L
h h h f j
• 长管：不考虑局部水头损失，
h h f
第五章 明渠水流
• 1、梯形、矩形水力要素的计算
• 断面形状为梯形：设梯形底宽为b，水深为h，边 坡为m
B b 2 mh
A ( b mh ) h
2 b 2 h1 m
A (b mh ) h R 2 b 2 h1 m
桥涵水文1
河流的基本特征：
河 槽
next
ห้องสมุดไป่ตู้
河流中沿水流方向各断面最大水深 点的连线，称为中泓线，也叫深泓线。 ① 河流断面：垂直于水流方向断面称横 断面。河槽宣泄洪水和输送泥沙。 河槽两侧洪水漫溢的滩地称为河滩。 分为单式断面、复式断面。 ② 河流长度：从河源到河口的距离，称 为河长。河长的测定，通常在1： 50000~1：100000的地形图画出河道中 泓线，用分割规逐段量取，分规开距常 用1~2mm。
next
1-引道;2-截水坝；3-河湾桥位；4-河道演变极限 位臵；5-桥位定线时的河床位臵；6-不利的河槽 直线段桥位
next
某干线大桥桥位方案比较
next
四、桥位勘测的内容
㈠桥位勘测设计的主要工作 现场勘测前的技术准备工作： a.地形和测量资料； b.水文资料； C.气象资料； d.流冰、流木资料； e.通航资料； f.地质资料； g.其他资料。
next
一、桥位选择的一般规定
桥位选择和桥位方案比选是桥位勘测设计 的中心工作。桥位选择应从国民经济发展和 国防需要出发，在整体布局上应与铁路、水 利、航运、城建等方面相互配合；注意保护 方物、环境和军事设施；同时还要照顾群众 利益，少占良田，少拆迁有价值的建筑物。 桥位方案应从政治、经济、技术上进行多方 面比较，对于影响面大的桥位方案，尚应征 求有关部门的意见，还应遵循其他一些相关 next 法规的规定。
三、各类河段上桥位选择特点
四、桥位勘测的内容
《公路桥涵设计通用规范》（JTG D60—2004）
桥位也称桥址，是桥梁、引道路堤及调治构筑 物三者位臵的总称，是桥梁中线（桥轴线）的位 臵。桥位方案应将政治、经济、技术、环境等多 方面的因素综合起来比较选定。桥位河段是指水 流受桥梁影响的河段。桥位设计是包括桥位河段 上的桥梁、桥头引道及调治构造物等各项建筑物 作为一个整体的总体布臵和设计。
桥涵水文知识点总结

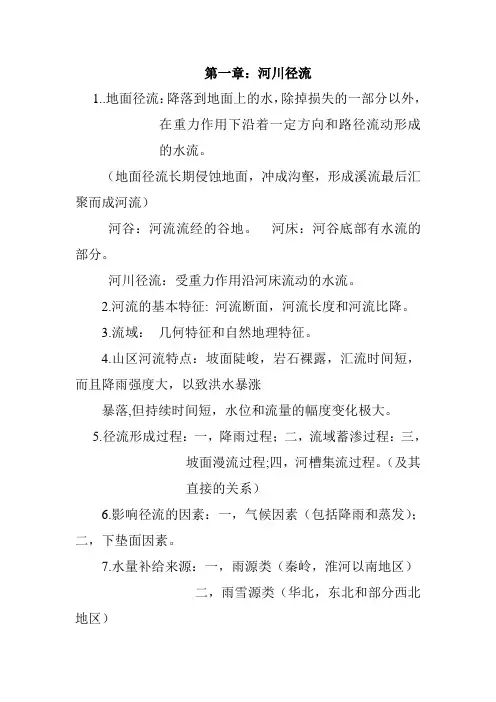

第一章：河川径流1..地面径流：降落到地面上的水，除掉损失的一部分以外，在重力作用下沿着一定方向和路径流动形成的水流。
（地面径流长期侵蚀地面，冲成沟壑，形成溪流最后汇聚而成河流）河谷：河流流经的谷地。
河床：河谷底部有水流的部分。
河川径流：受重力作用沿河床流动的水流。
2.河流的基本特征: 河流断面，河流长度和河流比降。
3.流域：几何特征和自然地理特征。
4.山区河流特点：坡面陡峻，岩石裸露，汇流时间短，而且降雨强度大，以致洪水暴涨暴落,但持续时间短，水位和流量的幅度变化极大。
5.径流形成过程：一，降雨过程；二，流域蓄渗过程：三，坡面漫流过程;四，河槽集流过程。
（及其直接的关系）6.影响径流的因素：一，气候因素（包括降雨和蒸发）；二，下垫面因素。
7.水量补给来源：一，雨源类（秦岭，淮河以南地区）二，雨雪源类（华北，东北和部分西北地区）三，冰雪源类（西北地区新疆、青海等地）第二章水文统计原理1.水文现象特征：周期性、地区性和偶然性。
2.水文现象研究方法：成因分析法（小型）、地区归纳法（中型）、数理统计法（大型）。
3.频率：在一系列不重复的独立重复试验中，某一时间出现的次数与试验总次数的比值。
4.几率：在一定的条件可能出现也可能不出现，若用一个具体的数值表示出现的可能性大小，该数值称为几率。
（及其频率与概率的区别，注意！）5.累积频率（P）：大于和等于某一流量值出现的次数与总次数的比值。
重现期：T（年）=1/P2%的频率表示平均50年出现一次，但不表示100年一定出现两次。
6.维泊尔公式：P=m/n+1; P——统计系列中m项随机变量的经验频率；n——统计系列的容量；m——计算随机变量的序号7.根据我国多年使用经验，认为皮尔逊Ⅲ型曲线，比较符合我国多数地区水温现象的实际情况。
8.σ（均方差）21()n i i X X n σ=-=∑模比系数i K ，i i X K =i Q X Q= 2211(K 1)1()/(1)=n i n i v i i C XX n X X n σ==-==--∑∑ （用样本推算总体） 2211(K 1)1()/=n i n i v i i C X X n X Xn σ==-==-∑∑ （按总体计算） 331(1)/(3)ns i v i C K n C ==--∑ （用样本推算总体）331(1)/n s i v i C K nC ==-∑ （按总体计算）对于年最大流量系列 (1)p v p Q C Q K Q =Φ+=9.皮尔逊曲线族都是密度曲线，密度曲线的函数成为密度函数，皮尔逊Ⅲ曲线为一段有限，一段无限的偏态曲线，正偏态时，左边有限，右端无限的偏斜铃型曲线。

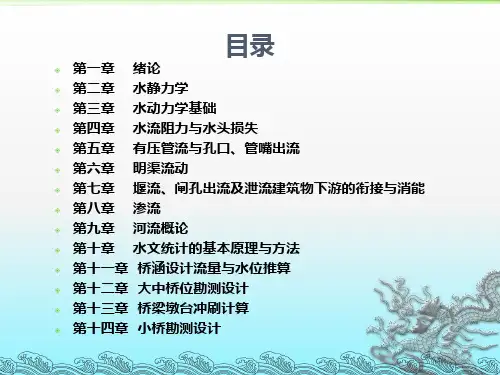

水力学与桥涵水文
§1.3 液体的主要物理性质
惯性
惯性是物体保持原有状态的性质，凡改变物体的运动状态，都必须克服 惯性的作用。 质量是物质的基本属性之一，是物体惯性大小的量度，质量越大，惯性 也越大。单位体积流体的质量称为密度（density），以ρ表示，单位： kg/m3。对于均质流体，设其体积为V，质量m ，则为密度
TAdu 0.4 00.4 5v/
dy
μ=Tδ/(Av)=18.8×0.001/(0.40×0.45×1)=0.105Pa·S
可压缩性与热膨胀性
1.概念 （1）可压缩性：液体受压，体积缩小，密度增大，除去外力后能恢复原 状的性质。
T一定，dp增大，dv减小 （2）热膨胀性：液体受热，体积膨胀，密度减小，温度下降后能恢复原 状的性质。
形和模型之间的Re相似或Fr相似。
雷诺数（ Re）：
弗劳德数（Fr）：
三、数值研究方法 数值方法是在计算机应用的基础上，采用各种离散
化方法（有限差分法、有限元法等），建立各种数 值模型，通过计算机进行数值计算和数值实验，得 到在时间和空间上许多数字组成的集合体，最终获 得定量描述流场的数值解。近二三十年来，这一方 法得到很大发展，已形成专门学科——计算流体力 学。
1738年伯努利给出理想流体运动的能量方 程
1755年欧拉导出理想流体运动微分方程
1821-1845年，纳维埃（C.L.M.H.Navier）和斯托克斯 （G.G.Stokes）导出适用于实际流体运动的纳维埃-斯托克 斯方程，即N-S方程
另一途径是一些土木工程师，根据实际工程的需要，凭借实 地观察和室内试验，建立实用的经验公式，以解决实际工程 问题。这些成果被总结成以实际液体为对象的重实用的水力 学
桥涵水文第一章
径流：降水在重力作用下沿一定路径流动的水流
地表径流：其中沿地表流动的水流
地下径流：在地下流动的水流
河川径流：受重力作用沿河床流动的水流
流域：地面径流汇入该河流的整个区域面积
汇水面积：某一断面以上的流域面积
分水线(岭):流域的边界线。
桥涵水文
第一节 河川水文现象的特点与桥涵水文的研究方法
退水时，河中水位呈中间低两边高； ②弯段河道中，由于水流同时受到重力和离心力作用，断面
水位常呈凹岸高，凸岸低。
桥涵水文
第二节 河流形态与河流水情
弯段水流的横比降及超高值：
横比降： I v2
Rg
超高值：
z0
BI
B
v2 Rg
式中：v—断面平均流速；
R —弯道平均曲率半径；
B —水面宽度；
分隔水流的高地、山岭的山脊线，就是相邻流域的分界 线，称分水线（或分水岭）
桥涵水文
地面分水线和地下分水线相重合的流域为闭合流域；地 面与地下分水线不重合的流域叫做非闭合流域。
流域的分水线和出口断面所包围的面积，称为流域面积， 或称为集水面积（km2）
桥涵水文
第一节 河川水文现象的特点与桥涵水文的研究方法
a.根据水情，河流分为：
间歇性河流
常年有水河流 b.根据河流的补给，河流可分为：
雨源类 冰雪源类 雨雪源类 混合型
桥涵水文
第二节 河流形态与河流水情
1.雨源类—多峰肥型 汛期长，水量大
2.雨雪源类—双峰型 汛期短，水量比较小， 河流暴涨暴落
桥涵水文
第二节 河流形态与河流水情
3.冰雪源类—单峰型 洪峰出现在6-7月份，水量最小，不仅取决于降雪，还
第1章 桥涵水文的数学基础
1 - 21
第三节 水文中常用的概率模型
1 - 22
第三节 水文中常用的概率模型
1 - 23
第三节 水文中常用的概率模型
1 - 24
第三节 水文中常用的概率模型
1 - 25
第三节 水文中常用的概率模型
y y y
1 - 26
o (a) 正偏态
x o (b) 正态
x o (c) 负偏态
x
密度曲线图
1 - 14
▲频率与概率之间的关系： √概率是随机事件在客观上出现的可能程度。是事件固 有的性质，是理论值，是常数。 √频率是利用有限的试验结果推算得到的，是实测值。 √频率随试验次数不同而不同。 √试验次数无限多时，频率趋向于概率。 水文中常用频率取代概率。
第二节 概率统计基础
1 - 15
第二节 概率统计基础
第三节 水文中常用的概率模型
二、理论频率曲线
1. 正态分布
( x )2 2 2
1 - 36
1 p( x x p ) 2
式中，：均值；
xp
e
dx
：均方差。
√正态分布概率模型可用来描述混凝土的抗压强度、钢筋的抗 拉强度。
第三节 水文中常用的概率模型
二、理论频率曲线
2. 皮尔逊III型分布
x
xp
Cs
皮尔逊III型曲线的密度函数
第三节 水文中常用的概率模型
二、理论频率曲线 2. 皮尔逊III型分布
1 - 39
p( x x p ) f ( x)dx y( x, Cv , Cs , x)dx
xp xp
此公式表明，当三个统计参数 x, Cv , Cs 确定时，皮尔逊III型曲 线亦可以确定。 ●皮尔逊III型曲线的特点： √ Cs>0； √曲线左端有限，右端以横坐标为渐近线无限延长； √均值>中值>众值。
《桥涵水文》课件
生态友好的桥涵水文设计原则与方法
生态流量保障
确保桥涵建设不影响河流的生态流量，维护河流生态系统的正常 功能。
生态友好型桥型选择
选择对环境影响较小的桥型，如拱桥、斜拉桥等。
生态补偿措施
通过生态补偿措施，如建设人工湿地、鱼类栖息地等，弥补桥涵建 设对生态环境的影响。
桥涵水文环境保护的法律法规与标准
环境保护法律法规
04
桥墩冲刷与防护
桥墩冲刷的类型与机理
类型
桥墩冲刷分为急流冲刷和动床冲刷两类。急 流冲刷是由桥下水流的强烈紊动和剪切应力 引起的，表现为桥墩周围泥沙的悬浮和推移 ；动床冲刷则是由于桥墩对水流结构的改变 ，导致桥墩下方的泥沙发生位移。
机理
桥墩冲刷的机理主要涉及水流与泥沙的相互 作用。在急流条件下，桥墩阻碍水流，导致 流速和剪切应力增大，从而引起泥沙的悬浮 和搬运；在动床冲刷中，桥墩下方的泥沙在 流速和剪切应力的作用下发生位移，形成冲
分析内容
分析精度
根据桥涵的重要性和规模，选择合适 的洪水分析方法和精度。
包括洪水过程线的推求、洪峰流量的 确定、洪水位的计算等。
桥涵防洪评价的标准与程序
标准
根据国家相关法律法规和行业标准，制定桥 涵防洪评价的标准，包括评价内容、评价方 法、评价等级等。
程序
收集相关资料并进行现场勘查；进行洪水分 析，确定设计洪水；根据防洪标准，对桥涵 进行防洪评价；提出评价结论和建议措施； 编写评价报告并报送相关部门审查。
刷坑。
桥墩冲刷的数值模拟方法
要点一
数值模型
常用的桥墩冲刷数值模拟方法包括有限元法、有限差分法 和边界元法等。这些方法通过建立数学模型，模拟水流和 泥沙的运动规律，预测桥墩周围的冲刷形态和泥沙运动轨 迹。
桥涵水文第一、二章
径流形成过程
就其水体的运动性质来看，可分为产流过程和汇流过程；
就其发生的区域来看，则可分为流域面上进行的过程和河 槽内进行的过程
地面径 流形成 过程
注意
径流形成的四个过程，由于流域内降雨量和损失强 度不同，因此在时间上并无截然的分界，而是交替 进行
U字谷
V字谷
河流与河段分类
2 平原河流
平原河流流经地势平坦的平原地区，河流形成过程主要表现为泥 沙的堆积作用，形成厚达数十米至数百米的的冲击层。
平原河流的河谷多为发育完全的形态。其特点是具有宽阔的河滩 ，洪水时河滩被淹没，中水或枯水时则露出水面以上。
平原河流的河槽土质松软，往往一侧被流水冲刷侵蚀，另一侧淤 积成边滩。河槽中，由于水流与河床的相互作用，常形成一系列 的泥沙冲积体。 平原河流的流域面积一般比较大，汇流时间长，河床开阔，调蓄 作用大。 平原河流按平面形状及演变过程，分为顺直微弯型、弯曲型、分 汊型、散乱型四种类型河段。
桥 涵
水
文
主讲人：王艳霞
第一章 绪论
1 3
水文学与桥涵水文 桥涵水文研究内容 本课程内容 课程要求
2
3
4
1.1 水文学与桥涵水文学
水文学是研究地球上水的存在、循环、分布和它在地 面、地下运动规律的科学。
水文学
水文气象学
地表水文学
水文地质学
水文测验学
水文地理学
工程水文学
普通水文学
工程水文学是一门阐述和运用水 文规律、开发和发挥工程效益、 为国民经济建设服务的学科。 桥涵水文学是工程水文学的分支 则，是服务于桥涵工程的规划、 设计、施工、养护，主要叙述水 循环从降水到径流这一过程中， 关于地面径流 (特别是河流中的 洪峰流量)的形成、观测和以设计 洪峰流量为主的分析计算等内容。
哈工大桥涵水文第一章课件1
X V1 Y Z V2 X Y Z V2 V1 Y Z V
多年观测发现，流域内的旱、涝存在一定的周期交替现象，有
1 V 0 n
第一章
河川径流
三、河段分类
1、根据流域地形特点分类：
①山区河段
②平原河段
第一章
河川径流
平原河流按平面形状及演变过程可分为： ①顺直微弯型（边滩平移型）河段：
河川径流量：某一时段流经河口或河流某断面的河水总量(水体体积)。 洪水径流量：洪水径流多来源于暴雨汇集。 枯水径流量：枯水径流多来自地下径流。
从交通土建或水利工程角度说，出口断面常指拟建桥、涵、堰、闸或水文站等所 在的断面
第一章
河川径流
1、河川径流的形成过程 径流形成过程：流域内自降水开始到汇集的雨水流过出口断面的全过程， 称为径流形成过程。 此过程分为四个阶段：降水-流域蓄渗-坡面漫流-河槽集流 ①降水过程： 雨、雪、雹及霰(小雪珠)统称降水。 降水三要素：降水量ΔH(mm)、 降水历时Δt(常用单位为min，h)、 降水强度I(常用单位为mm/min，mm/h)。 按定义，有
第一章
河川径流
§1-2
河川径流的形成
一、径流形成的过程：
1、降水过程； 2、流域蓄渗过程； 3、坡面漫流过程； 4、河槽集流过程
第一章
河川径流
径流形成过程图示：
第一章
河川径流
一、河川径流的形成过程及影响因素 河川径流：地面径流和地下径流汇入河槽并沿河槽流动的水流。
第一章 河川径流
本章要求：掌握河川径流的基本知识，并能对其中的基本概念归纳出正确的定义
桥涵水文
第一章：桥梁环境1 桥梁环境的定义：一个组织在其间运作的周围事物（包括空气、水、土地、自然资源、植物、动物和人类）以及它们之间的相互作用。
2 可持续发展是既满足当代人的需要，又不对后代人满足其需要的能力构成危害的发展。
两层含义：3 生态公路的定义：建设者在公路规划设计和建设过程中，将自然、人和公路进行有机结合，融入生态设计的方法，形成行车安全舒适、运输高效便利、景观和谐、保护生态环境的可持续的公路模式。
第二章：河川径流1 研究自然界中水的运行变化规律的科学，称为水文学。
2 河流流经的谷地称为河谷。
3 河谷底部有水流的部分称为河床。
4 上游是河流的最上段，紧接河源，多处于深山峡谷中，坡陡流急，河谷下切强烈，流量小而水位变化大，常有急滩或瀑布，河底纵断面多呈阶梯形。
5 中游是河流的中间段，两岸多为丘陵，河床比降较平缓，两岸常有滩地，冲淤变化不明显，河床较稳定。
6 下游是河流的最下段，一般多处于平原区，河槽宽阔，流量较大，流速和底坡都较小，淤积作用明显，浅滩和河湾较。
7 流域的几何特征主要是流域面积和流域形状。
相同的自然地理条件下，流域面积越大，径流量就越大，洪水涨落较平缓；流域面积越小，径流量就越小，但洪水涨落较急剧。
流域形状狭长而呈羽形，出口断面流量小，径流历时较长；流域形状宽阔而呈扇形，出口断面流量大，径流历时较短。
8 平原河流特点：有广阔的河滩，洪水时河滩被淹，枯水时露在水面以上。
9 地面径流的形成过程，就水体的运动性质看，分为产流和汇流；就发生的区域看，分为流域面上和河槽内进行的过程。
10 降雨、蓄渗、坡面漫流和河槽集流，是从降雨开始到出口断面产生径流所经历的全过程，它们在时间上无截然的分界，是同时交错进行的。
11 由于洪水坡影响，河流同一断面上，同一次洪峰的最高水位稍迟于最大流量。
12 流量计算步骤：a将测流断面划分为若干部分b计算各测速垂线的垂线平均流速（五、三、二、一点法和平均法）c 计算各个部分面积的断面平均流速d 计算各个部分面积的流量e 计算全断面流量。
桥涵水文
第一章河川径流1.地面径流：降落到到地面上的水，除掉损失一部分外，在重力作用下沿一定方向和路径流动，这种水流称为地面径流2.河谷：河水流经的谷地。
3.河床：河谷底部有水流的部分。
4.河川径流：受重力作用沿河床流动的水流5.水系（或河系）：干流与支流形成脉络相通的系统。
6.干流：水系中直接流入海洋、湖泊的河流7.支流：流入干流的河流8.河流的基本特征一般用河流断面、河流长度及河流比降来表示.（一）河流断面有横断面和纵断面。
垂直于水流方向的断面称为河流横断面。
横断面内，自由水面高出某一水准基面的高程，称为水位。
河流的纵断面是指河流最大水深点的连线（深泓线）的断面。
河流纵断面能表示河床的沿程变化。
（二）河流比降：任意河段两端的高程差与其长度之比称为该河段的纵比降。
(三）河流长度从河源到河口的距离。
9.流域：降水落到地面形成的地表与地下径流，被山岭、高地分隔而汇集到不同的河流中，汇集水流的同一区域为某河流的流域。
10.分水线：分隔水流的高地、山岭的山脊线，就是相邻流域的分界线。
11.流域面积：流域分水线所包围的面积。
12.流域的特征（1）几何特征：主要是流域面积和流域形状（2）自然地理特征：主要是流域的地理位置和地形13.根据流域的地形特征分为山区河流和平原河流。
山区河流：流域内坡面陡峻，岩石裸露，汇流时间段，降雨强度大，以致洪水暴涨暴落，河流比降大，流速大，水流流态紊乱，存在回流、漩涡、跌水、水跃。
平原河流：形成时主要表现为水流的堆积作用，形成深厚的冲积层。
有广阔的河滩，洪水时河滩被淹没，中枯水时则裸露处水面。
平原河流按平面形状和演变过程，分为四种类型的河段：顺直微弯型、弯曲型、分叉型、散乱型。
14.流域内自降水开始到雨水流过出口断面的整个物理过程称为径流形成过程。
一般将这一过程分为四个阶段：降雨过程—流域蓄渗过程—坡面漫流过程—河槽集流过程。
15.影响径流的主要因素：①气候因素和②下垫面因素。
气候因素：降雨蒸发。
水力学与桥涵水文课后习题答案.pptx
9.8
2-4 解：2 点与大气连通，相对压强 p2 0
p1 (h1 h2 )* p2 0 ， 所以 p1 (h1 h2 )* (1.15 0.68)*9.8 4.606KPa p2 (h2 h3 ) * p3 ， 所以 p3 0 (h2 h3 )* (0.68 0.44) * 9.8 2.352 KPa
1.9 解： D 12cm ， d 11.96cm ， l 14cm ， 0.172Pa* s ， v 1m/ s
接触面面积 A 2 ( d )l 3.1415 *11.96 *102 *14 *102 0.0526 m2
作
2
用 力 F A dv A v 0.0526*0.172*
3 点和 4 点压强相等，所以有 p4 p3 2.352 KPa
2-8 解：设水的作用力为 P1，作用点距 C 点的斜长为e1 设油的作用力为 P2，作用点距 B 点的斜长为e2 根据已知条件有：
P1
1* 2
1*
h
*1
2
*1 3
1
*8 2
*
2
4.62 KN 3
P2
1 (
2
*1
h
1
(
*
1h
1
* h2 )) *2 4 *1
水下 0.3m 处相对压强 p p0 0.3 44.5 0.3* 9.8 41.56(KPa)
绝对压强 p p pa 41.56 98 56.44(KPa) 真空度 pv Pa p 98 56.44 41.56(KPa) 4.24(m)
2
测压管水头 z p 0.3 41.56 4.54(m)
2
P P1 P2 4.62 41.107 45.727KN
