1、电力系统合环运行
合环：是指在电力系统电气操作中将线路、变压器或断路器串构成的网络闭合运行的操作。
2、电力系统解环运行
解环：指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络开断运行的操作。
3、电网分区运行
贯彻"分层分区"原则，有利于网络安全、经济运行和合理供电。
分层指按电压等级分层。
分区指在分层下，按负荷和电源的地理分布特点来划分供电区。
一个电压层可划分为一个供电区，也可划分为若干个供电区。
电力系统运行方式
38、横联差动保护可作为（）的主保护。
(A)单电源线路(B)双电源线路(C)平行线路(D)单电源环形网络线路
答: C
39、输电线路横联差动方向保护，一般要求保护相继动作区（）线路全长。
(A)小于60％(B)小于等于50％(C)小于30%（D）小于50%
答:B
40、变压器的瓦斯保护能反应（）。
(A)变压器油箱内的故障(B)油面降低(C)变压器油箱内故障和油面降低(D)引出线短路
(A)相间短路(B)两相接地短路(C)三相短路(D)接地短路
答: C
55、发电机低电压起动的过电流保护，低电压元件的作用是反应保护区内（）故障。
(A)相间短路(B)单相接地(C)接地短路(D)三相短路
答: A
56、发电机负序过电流保护是反应定子绕组电流不对称，而引起的（）过热的一种保护。
(A)定子铁芯(B)转子绕组(C)转子铁芯（D）定子绕组
(A) 2.5 (B) 5 (C)7.5 (D)10
答: B
4、中性点直接接地系统，最常见的短路故障是（）。
(A)金属性两相短路(B)三相短路(C)两相接地短路(D)单相接地短路
答: D
5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。
(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D）一次电流倍数等于1
答:D
23、确定零序保护的最大零序电流时，短路类型应（）。
(A)应对单相接地短路或两相接地短路进行比较(B)三相短路
(C)两相接地短路（D）应对相间短路或接地短路进行比较
答:A
24、中性点非直接接地系统发生单相金属性失地时，故障点的电容电流与（）有关。
(A)电网电压(B)电网电压及该级电压电网中线路长度(C)线路组抗(D)系统运行方式
电力系统运行方式分析和计算
电力系统运行方式分析和计算电力系统是现代社会运行不可或缺的基础设施之一，它负责将电力从发电厂输送到终端用户，支撑着各个行业的正常运转。
电力系统的运行方式分析和计算可以帮助我们更好地了解和优化电力系统的运行，提高其可靠性和效率。
首先，电力系统的运行方式分析可以从不同的角度进行。
从发电端来看，我们可以分析发电厂的产能和出力特性，以及各种不同类型的发电机组之间的配备比例。
不同类型的发电机组具有不同的特点，如火力发电、水力发电、风力发电等，其出力特性和可靠性都不同，需要进行综合考虑。
此外，还需要考虑可再生能源的利用程度和分布情况，如太阳能光伏发电和地热等。
通过分析发电厂的产能和出力特性，可以帮助我们确定合理的发电规模和类型，以及优化发电厂的配置。
从输电端来看，我们可以分析电力系统的输电线路的长度、容量和损耗情况。
输电线路的选择和布局需要考虑经济性、可靠性和环境因素等多个因素的综合影响。
此外，还需要对输电线路的负荷和电压进行合理的规划和调度。
通过分析输电线路的长度、容量和损耗情况，可以帮助我们确定合理的输电线路的规模和布局，以及优化输电线路的负荷和电压的调度。
从配电端来看，我们可以分析电力系统的配电变电站的容量和布置。
配电变电站是将高压电力转变为低压电力，并进行分支和分配的关键设施。
其容量和布置需要根据终端用户的需求和用电负荷情况进行合理的规划和调度。
此外，还需要考虑变电站的可靠性和安全性等因素。
通过分析配电变电站的容量和布置，可以帮助我们确定合理的配电变电站的规模和布置，以及优化配电变电站的调度和运行。
其次，电力系统的运行方式计算可以从不同的层次进行。
从整个电力系统的层面来看，我们可以进行电力系统的优化和调度计算。
电力系统的优化计算可以帮助我们确定合理的发电规模、输电线路规模和变电站规模，以及确定合理的电力输送方案和调度策略。
电力系统的调度计算可以帮助我们确定合理的发电机组运行状态和负荷分配方案，以及确定合理的电力输送方案。
电力系统中性点运行方式
4、消弧线圈的设备选型
电网接地以后，消弧线圈的绝缘是薄弱环节之一，虽然线路总电容电流 已很小，这时也不应将消弧线圈停止运行。要发挥消弧线圈在单相闪络故障 时能降低恢复电压速度，降低弧光接地过电压和消除电磁式TV引起的铁磁谐 振过电压等作用。很多消弧线圈铭牌上规定：接地运行时间为2h。而在实际 查找接地时，有时因线路长、故障隐蔽等很难在2h内找到，可能造成用户停 电或烧坏消弧线圈的结果。故变电站消弧线圈的设备选型是非常重要的。 老式手动消弧线圈除需停电调分接头外，也不能自动跟踪补偿电网电容 电流等缺点外，脱谐度也很难保证在10％以内，其运行效果不能令人满意。 据统计分析表明，采用老式手动消弧线圈补偿的电网，单相接地发展成相间 短路的事故率在20％～40％之间，比采用自动跟踪补偿电网高出3倍以上。因 此，现在新安装的消弧线圈应装设自动跟踪补偿的消弧线圈。这种新的智能 型消弧线圈有很多优点：1）能自动跟踪电网参数变化，自动调整其分接头， 使残流达到最佳状态；2）增大了阻尼率，使中性点谐振电压降低，不会出现 过电压，故三种补偿方式均可选用；3）采用多功能接地变压器，既能接消弧 线圈，又能带站用电。 目前，自动消弧线圈有四大类：①用有载分接开关调节消弧线圈的分接 头；②调节消弧线圈的铁芯气隙；③直流助磁调节；④可控硅调节消弧线 圈。①②类有正式产品，其中用有载分接开关调节的消弧线圈运行技术较为 成熟。
1
L
（3）过补偿。
若IL>IC ,即 >3ωC时，（感抗小于容抗）接地处 具有多余的电感性电流，称为过补偿。过补偿方式可避 免产生串联谐振过电压，因此得到广泛采用。但必须指 出，在过补偿运行方式下，接地处将流过一定数值的电 感性电流这一电流值不能超过规定值。否则，故障点的 电弧将不能可靠地自动熄灭。

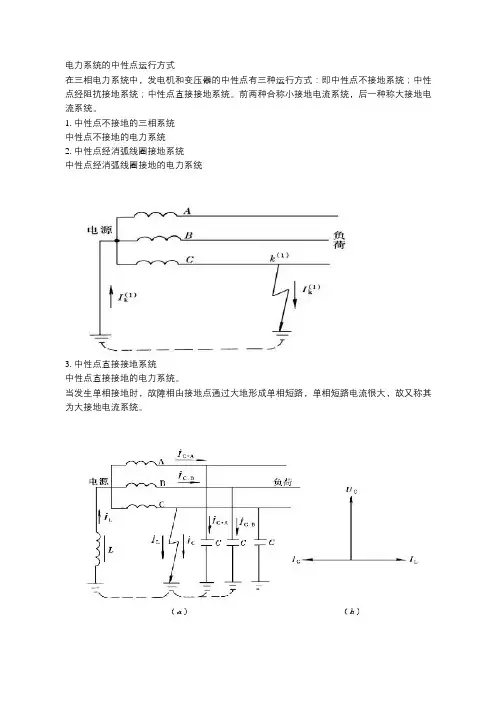

电力系统的中性点运行方式有几种？各种接线方式是什么？
电力系统的中性点运行方式在三相电力系统中，发电机和变压器的中性点有三种运行方式：即中性点不接地系统；中性点经阻抗接地系统；中性点直接接地系统。
前两种合称小接地电流系统，后一种称大接地电流系统。
1. 中性点不接地的三相系统中性点不接地的电力系统2. 中性点经消弧线圈接地系统中性点经消弧线圈接地的电力系统3. 中性点直接接地系统中性点直接接地的电力系统。
当发生单相接地时，故障相由接地点通过大地形成单相短路，单相短路电流很大，故又称其为大接地电流系统。
在低压配电系统中，我国广泛采用中性点直接接地的运行方式，从系统中引出中性线(N)、保护线(PE)或保护中性线(PEN)。
低压配电系统按保护接地形式分为TN系统、TT系统和IT系统。
其中TN系统又分为：TN—C系统、TN—S系统和TN—C—S系统。
《供配电系统设计规范》(GB 50052—2009)中规定：TN系统—在此系统内，电源有一点与地直接连接，负荷侧电气装置的外露可导电部分则通过PE线与该点连接。
TN—S系统—在TN系统中，整个系统的中性线与保护线是分开的。
TN—C—S系统—在TN 系统中，系统中有一部分中性线与保护线是合一的。
TN—C系统—在TN系统中，整个系统的中性线与保护线是合一的。
在TN—C、TN—S和TN—C—S系统中，为确保PE线或PEN线安全可靠，除电源中性点直接接地外，对PE线和PEN线还必须设置重复接地。
低压配电TN系统如图9-6所示。
三、电力系统的中性点运行方式1.中性点不接地的三相系统2.中性点经消弧线圈接地系统3.中性点直接接地系统4.低压配电系统的接地形式a.TN—C系统b.TN—S系统c. TN—C—S系统。
电力系统实验报告 电力系统运行方式及潮流分析
Beijing Jiaotong University电力系统分析电力系统运行方式及潮流分析实验学院：电气工程学院班级： xxxxxxxxx学号： xxxxxxxxxx姓名： xxxxxxxx实验1 电力系统运行方式及潮流分析实验一、实验目的1、掌握电力系统主接线电路的建立方法2、掌握辐射形网络的潮流计算方法；3、比较计算机潮流计算与手算潮流的差异；4、掌握不同运行方式下潮流分布的特点。
二、实验内容1、辐射形网络的潮流计算；2、不同运行方式下潮流分布的比较分析三、实验方法和步骤1．辐射形网络主接线系统的建立输入参数（系统图如下）：G1：300+j180MV A（平衡节点）变压器B1：变比=18/121，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2、B3：Sn=15MV A，变比=110/11 KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％；负荷F1：20+j15MV A；负荷F2：30+j12MVA；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km。
辐射形网络主接线图2．辐射形网络的潮流计算（1）调节发电机输出电压，使母线A的电压为115KV，运行DDRTS进行系统潮流计算，在监控图页上观察计算结果，并填入下表：实验结果截图：（2）手算潮流：变压器B2（B3）潮流计算： 1)V A =115kV R L =0.5800.218.4⨯⨯=Ω X L =0.5800.41616.64⨯⨯=Ω B C =64280 2.7410 4.38410S --⨯⨯⨯=⨯4214.38410110 2.6522AB Q MVar -=-⨯⨯⨯=-R T =232110 3.442K N N P V S ⨯⨯=Ω 231%1042.352N T K NV X U S =⨯⨯=Ω00002()2()(0.081 1.05)T N NI S P jQ P jS j MVA I =+=+=+0(28.0818.398)B B AB T S S j Q S j MVA '=++=+ (2015)C C S S j MVA '==+2) 222()(0.1777 2.1875)C C T T T NP Q S R jX j MVA V ''+=+=+ 每个变压器的输出功率为112F S =(10+j7.5)MV A 每个变压器的输入功率为23()B I B I S S =01()2BC T S S '⨯+=（10.1294 +j9.1188）MV A线路L1（L2）潮流计算：222()(2.0712 4.1030)(50.329929.6885)(50.329927.0365)AB AB L L L N AB L AB A AB AB P Q S R X j MVA V S S S j MVA S S j Q j MVA''''+=+=+'''=+=+'=+=+∆∆∆每条输电线路L1（L2）的输入功率为12AB S '=（25.1650+j13.5183）MV A每条输电线路L1（L2）的输出功率为1()2AB AB S j Q ''+∆=(24.1294+j11.4668)MVA 7.972AB L AB LL APR Q X V kV V ''+==∆ 5.114L V kV δ=107.15B V kV ==7.441BC T BC TT BP R QX V kV V ''+==∆ 7.423T V kV δ=99.985C V kV '== 119.9985110c c V V '=⨯=电压损耗为115-99.985=15.015kV （3）计算比较误差分析经分析比较，手算出来的潮流中的功率容量比软件算出来的要稍大一点，而B 、C 两点的电压要比软件算出来的小一些，总体上两者结果相差不大。
电力系统的最大运行方式和最小运行方式
电力系统中，为使系统安全、经济、合理运行，或者满足检修工作的要求，需要经常变更系统的运行方式，由此相应地引起了系统参数的变化。
在设计变、配电站选择开关电器和确定继电保护装置整定值时，往往需要根据电力系统不同运行方式下的短路电流值来计算和校验所选用电器的稳定度和继电保护装置的灵敏度。
最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。
一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。
最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。
一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。
最大、最小运行方式用等值电抗表示时，分别对应于系统最小和最大电抗。
系统最小和最大电抗是短路电流计算的重要参数。
1、电力系统的运行方式分为（）方式。
(A)(A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行答: D2、输电线路通常要装设（）。
(A)主保护 (B)后备保护 (C)主保护和后备保护 (D)近后备和辅助保护答: C3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（）。
(A) (B) 5 (C) (D)10答: B4、中性点直接接地系统，最常见的短路故障是（）。
(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路答: D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。
(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D）一次电流倍数等于1答: B6、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（）。
(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路答:A7、一般（）保护是依靠动作值来保证选择性。
电力系统中性点运行方式
19
金品质•高追求 我们让你更放心！
返回
◆语文•选修\中国小电说力欣系赏•统(配中人性教点版运)◆行方式
单相接地故障时的中性点直接接地的电力系统
20
金品质•高追求 我们让你更放心！
返回
◆语文•选修\中国小电说力欣系赏•统(配中人性教点版运)◆行方式
• 分析 • 单相接地时 （C相） • 1、电压情况
调线圈匝数，使I地=0
∵IL与IC方向相反 ∴IL起到抵消IC的作用。
16
金品质•高追求 我们让你更放心！
返回
◆语文•选修\中国小电说力欣系赏•统(配中人性教点版运)◆行方式
电压变化特点: ➢ 故障相对地电压变为零 ➢ 非故障相对地电压升高 3 倍 ➢ 系统各相对地的绝缘水平也按线电压考虑
小电流接地系统发生单相接地故障时，接地点将通过接地
26
金品质•高追求 我们让你更放心！
返回
补偿方式及选用
1、全补偿
接地点电流为零（不采用）
缺点：由XL=XC，网络容易因不对称形成 串联谐振过电压
2、欠补偿 接地点为容性电流（少采用） 缺点：易发展成为全补偿方式
3、过金补品偿质•高追求
18
我们让你更放心！
返回
◆语文•选修\中国小电说力欣系赏•统(配中人性教点版运)◆行方式
课题三 中性点直接接地的三相系统
课题一 中性点不接地的三相系统 课题二 中性点经消弧线圈接地的三相系统 课题三 中性点直接接地的三相系统
2
金品质•高追求 我们让你更放心！
返回
◆语文•选修\中国小电说欣力赏系•统(配中人性教点版运)◆行方式
• 1、电力系统的中性点：发电机、变压器Y形接线的中性点
交流电力系统 供电电源运行方式
交流电力系统供电电源运行方式交流电力系统是指通过交流电源向用户提供电能的供电系统。
交流电力系统的供电电源运行方式主要包括传统的火电、水电等发电方式以及新能源发电方式。
一、传统发电方式1. 火电发电方式：火电是指利用燃烧化石燃料，如煤炭、石油和天然气等产生高温高压蒸汽，推动汽轮发电机组产生电能的发电方式。
火电厂主要分为燃煤电厂、燃油电厂和燃气电厂。
火电发电方式具有发电效率高、稳定性好的特点。
2. 水电发电方式：水电是指利用水能转化为机械能，再经由水轮机带动发电机转动产生电能的发电方式。
水电发电方式主要依靠水库、水坝等水利工程来调节水流，使水能被充分利用。
水电发电方式具有清洁、可再生的优点，且对环境污染较小。
二、新能源发电方式1. 风能发电方式：风能是指利用风力使风力发电机转动，从而产生电能的发电方式。
风能发电方式主要依靠风力发电机组将风能转化为机械能，再经由发电机转化为电能。
风能发电方式具有风能资源丰富、无污染等优势，但受风速和风向等因素的影响较大。
2. 太阳能发电方式：太阳能是指利用太阳辐射能转化为电能的发电方式。
太阳能发电方式主要依靠光伏电池将太阳光直接转化为电能，或者利用太阳热能产生蒸汽推动发电机组发电。
太阳能发电方式具有可再生、清洁、无噪音等优点，但受天气条件限制较大。
三、供电电源运行方式1. 并网运行方式：交流电力系统的主要特点之一是电力的并网运行。
即不同发电厂的电力通过变电站进行整流、升压等处理后，经过输电线路输送到用户终端，实现电力的供应。
并网运行方式具有供电稳定、可靠性高的优势，能够满足大范围的用电需求。
2. 独立运行方式：在一些偏远地区或特殊场所，由于种种原因无法接入主电网，需要通过独立发电系统进行供电。
独立运行方式主要依靠柴油发电机组、太阳能发电系统或风能发电系统等，将发电设备直接连接到用户终端，实现独立供电。
独立运行方式具有灵活性强、适应性广的特点，但成本较高且对发电设备的要求较高。
电力系统运行方式
电网事故运行方式
事故运行方式多是针对电网运行上 的薄弱环节按可能发生的影 响较 大的事故而编制的,此时,电网运行 的可靠性下降,因此,要求其持续时 间应尽量缩短。
事故运行方式的运行时间主要取 决于以下几个方面
1)电网各级调度人员能否迅速正确 地处理事故。
2)备用设备投入的速度。 3)事故损坏设备的修复或替代措施
年度运行方式
年度运行方式是根据本电网在下一 年度的检修计划、基建、技改工作 计划、发电出力和负荷增长的预测， 提前安排的运行策略。 年度运行方式需上报上一级调度并 批准后执行。
日运行方式
根据月度发电计划、设备检修计划 及电网实际情况，综合考虑天气、 节假日、近期水情、燃料供应、设 备情况等因素，安排的运行策略。 根据负荷预测进行安全分析，避免 出现按预定方式运行存在设备过载 或电压越限。
电网的最大运行方式
电网的最大运行方式是电网在该方 式下运行时具有最小的短路阻抗值, 发生短路后产生的短路电流为最大 的一种运行方式。
最大运行方式的作用
一般根据电网最大运行方式的短路 电流值校验所选用的 电气设备的稳 定性。
电网的最小运行方式
最小运行方式是电网在该方式下运 行时具有最大的短路阻抗值,发生短 路后产生的短路 电流为最小的一种 运行方式。
变电站3 变电站4
链式
无备用接线的优点： 简单、经济、运行方便
无备用接线的缺点： 供电可靠性差。 不适应于一级负荷占很大比重的 场合
有备用接线一
电源
变电站1
变电站2
护配合。
3、各电网间的联网及联络线传输功率 的控制。
4、电网的调峰。 5、无功电源的运行调度。 6、各负荷情况下电网的运行特性。 7、电网结构。
电力系统运行方式的定义
电力系统运行方式的定义
电力系统运行方式定义：指电力系统在实际运行中所采用的管理和运营方式，涉及各个环节的规划、建设、调度和监控。
1. 电力系统规划：根据大区域电力需求和能源资源分布等因素，制定电力系统发展规划，确定电源配置和输电网的基本布局。
2. 电力系统建设：根据规划要求，对发电设施、输变电设施等进行建设和扩建，确保电力供应的可靠性和可持续性。
3. 电力系统调度：根据电力需求和电源状况，对发电机组进行调度控制，确保电力供需平衡和系统运行的稳定性。
调度还包括协调跨区域电力交换和应对突发事件等活动。
4. 电力系统监控：通过自动化系统和远程监控技术，对电力系统各个环节进行实时监测，及时发现故障和异常情况，并采取相应措施，确保系统的安全运行。
5. 电力市场运营：在电力市场中，通过投标、竞价等方式，进行电力交易和调度安排，实现电力供需的平衡，并促进电力价格的合理确定。
6. 电力系统维护与保护：定期对发电设备、输电线路等进行检修和维护，确保设备的安全运行和寿命的延长。
针对电力系统可能遭受的恶劣环境和人为破坏等因素，进行防护和保护措施。
7. 电力系统改造与升级：根据发展需求和技术进步，对电力系统进行改造和升级，引入新的发电技术和设备，提高系统的效率和可靠性。
电力系统运行方式是指在电力系统运营管理中，各个环节相互配合、相互影响的一种综合体系，旨在确保电力系统的安全、可靠、高效运行。
电力系统的运行状态和中性点运行方式
（1）全补偿IL=IC ； （2）欠补偿IL＜IC ； （3）过补偿IL＞IC。
实际上都采用过补偿，以防止由全补偿引起的电流谐振，损坏设备或 欠补偿由于部分线路断开造成全补偿。
3.中性点直接接地的电力系统
中性点直接接地系统发生单相接地时，通过接地中性点形成单相短路，产生 很大的短路电流，继电保护动作切除故障线路，使系统的其它部分恢复正常运 行。因此，直接接地系统供电安全性较差。
IE U N Loh35035（LCAa）b
式中，U N为系统的额定电压（kV）；loh为有电的联系的架空线路总长度（km）； L Cab为有电的联系的电缆线路总长度（km）。
从图可见，中性点不接地电力系统发生单相接时，虽各相对地压发生变 化，但各相间电压（线电压）仍然对称平衡，因此，三相用电设备仍可继 续运行。但为了防止非接地相再有一相发生接地，造成两相短路，所以规 程规定单相接地继续运行时间不得超过2小时。
间。这种分类方法常用于电力系统安全分析中。
1.3.2 电力系统的中性点运行方式
1.中性点不接地的ห้องสมุดไป่ตู้力系统
线电压对称，各相对地电压对称，等于各相的相电压，中性点对地电压为零
各相对地电容电流也对称，其电容电流的相量和为零。
图1-7 正常运行时的中性点不接地电力系统 A）电路图 b）相量图
系统发生单相接地时
1.3 电力系统的运行状态和中性 点运行方式
1.3.1 电力系统的运行状态
•电力系统的运行状态由运行参数电压、电流、功率和频率等表征。
•电力系统的运行状态有多种，也有不同的分类方法。 •一种是将电力系统的运行状态分为稳态和暂态。电力系统的稳态是指电 力系统正常的、变化相对较慢较小的运行状态；电力系统的暂态是指电 力系统非正常的、变化较大的运行状态，以至引起系统从一个稳定运行 状态向另一个稳定运行状态过渡的变化过程。稳态和暂态的本质区别为： 前者的运行参数与时间无关，其特性可用代数方程来描述；后者的运行 参数与时间有关，其特性要用微分方程来描述。如本书讲的负荷计算是 供配电系统的稳态，短路计算是供配电系统的暂态。这种分类方法常用 在电力系统分析中，分别称为电力系统稳态分析和电力系统暂态分析。
5.电力系统运行的几种方式解析
电力系统运行的几种方式一、电力系统合环运行二、电力系统解环运行解环:指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络开断运行的操作。
解环运行的基本条件：1）结环后的电网应达到导则的要求主网必须强壮，能承担各分区之间的功率传输。
根据《电力系统安全稳定导则》，高一级电网（包括线路和主变）满足N-1准则是实现解环运行的基本条件。
解环分区后低一级电网也应满足N-1要求，解环后的电网应有较大的抗扰动能力，并满足导则中规定的有关各项安全稳定标准。
解环前检查解环点的有功、无功潮流，确定解环后是否会造成其他联络线过负荷；确保解环后系统各部分电压在规定范围内；各环节的潮流变化不超过继电保护、系统稳定和设备容量方面的限额；检查继电保护装置是否需要进行定值调整，重合闸运行方式是否需改变。
若造成稳定水平下降则应慎重考虑。
2）解环不应引起电网损耗增加若解环运行引起损耗增加，需付出的经济代价增高。
这种情况下是否解环运行需要进行综合比较，经权衡利弊后再做决定。
3）分区电网尽量实现供需基本平衡这是为防止解环后分区电网大面积停电的需要。
在严重事故时电网分区解列，如果区内功率严重缺额导致大面积停电，使事故扩大，解列运行所附代价增高。
三、电网分区运行贯彻"分层分区"原则，有利于网络安全、经济运行和合理供电。
分层指按电压等级分层。
分区指在分层下，按负荷和电源的地理分布特点来划分供电区。
一个电压层可划分为一个供电区，也可划分为若干个供电区。
1）、DL 755-2001电力系统安全稳定导则2）、山西电网分层分区a. 1000kV电网为全国联网的骨干网架，适宜远距离传输电力，通过特高压电网将山西三大煤电基地的电力送往山东、湖北、湖南和江苏等一次能源匮乏的地区，实现全国范围内的资源优化配置。
b. 500kV电网为省网骨干网架，应适度超前发展，引导大型电厂接入系统，满足山西北电南送需求，并适应向华北、华中送电需要。
电力系统的最大运行方式和最小运行方式
什么是电力系统的最大运行方式和最小运行方式电力系统中，为使系统安全、经济、合理运行，或者满足检修工作的要求，需要经常变更系统的运行方式，由此相应地引起了系统参数的变化。
在设计变、配电站选择开关电器和确定继电保护装置整定值时，往往需要根据电力系统不同运行方式下的短路电流值来计算和校验所选用电器的稳定度和继电保护装置的灵敏度。
最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。
一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。
最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。
一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。
最大、最小运行方式用等值电抗表示时，分别对应于系统最小和最大电抗。
系统最小和最大电抗是短路电流计算的重要参数。
1、电力系统的运行方式分为（）方式。
(A)(A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行答: D2、输电线路通常要装设（）。
(A)主保护 (B)后备保护 (C)主保护和后备保护 (D)近后备和辅助保护答: C3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（）。
(A) 2.5 (B) 5 (C)7.5 (D)10答: B4、中性点直接接地系统，最常见的短路故障是（）。
(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路答: D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。
(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D）一次电流倍数等于1 答: B6、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（）。
(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路答:A7、一般（）保护是依靠动作值来保证选择性。
三相交流电力系统运行方式
在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。
前两种合称为中性点非有效接地，或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地。
1 、中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许两小时之内暂时继续运行，因此供电可靠性高，其缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的√ 3 倍，因此绝缘要求高，增加绝缘费用。
适用于单相接地故障电容电流IC<10A、以架空线路为主的配电网。
此类型电网瞬时性单相接地故障占故障总数的60%～70%，希望瞬时性单相接地故障时不马上跳闸。
2 、中性点经消弧线圈接地系统的优点：除有中性点不接地系统的优点外，还可以减少接地电流，通过消弧线圈的感性补偿，熄灭接地电弧；其缺点：类同中性点不接地系统。
适用于单相接地故障电容电流IC>10A、瞬时性单相接地故障多的以架空线路为主的电网。
3 、中性点直接接地系统的优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；其缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而供电可靠性差。
中性点经电阻接地方式，中性点经电阻接地方式可分为三种：经高阻接地、经中电阻接地和经小电阻接地。
a、中性点经高阻接地方式适用于对地电容电流Ic<10A的配电网，单相接地故障电流Ijd<10A，中性点接地电阻值一般为数百欧姆至上千欧姆。
中性点经高阻接地可以消除大部分谐振过电压，对单相间歇弧光接地过电压具有一定的限制作用。
b、中电阻和小电阻之间没有统一的界限，一般认为单相接地故障时通过中性点电阻的电流10A~100A时为小电阻接地方式。
中性点经中阻和小电阻接地方式适用于以电缆线路为主、不容易发生瞬时性单相接地故障的、系统电容电流比较大的城市配网、发电厂厂用电系统及大型工矿企业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电力系统的运行方式分为（ ）方式。
(A) (A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行答: D2、输电线路通常要装设（ ）。
(A)主保护 (B)后备保护 (C)主保护和后备保护 (D)近后备和辅助保护答: C3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（ ）。
(A) (B) 5 (C) (D)10答: B4、中性点直接接地系统，最常见的短路故障是（ ）。
(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路答: D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（ ）。
(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D ）一次电流倍数等于1答: B6、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（ ）。
(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路 答:A7、一般（ ）保护是依靠动作值来保证选择性。
(A)瞬时电流速断 (B)限时电流速断 (C)定时限过电流 （D ）过负荷保护答: A8、低电压继电器与过电压继电器的返回系数相比，（ ）。
(A)两者相同 (B)过电压继电器返回系数小于低电压继电器 (C)大小相等(D)低电压继电器返回系数小于过电压继电器答:B9、电磁型过电流继电器返回系数不等于1的原因是（ ）。
(A)存在摩擦力矩(B)存在剩余力矩(C)存在弹簧反作用力矩(D)存在摩擦力矩和剩余力矩答:D10、输电线路相间短路的电流保护，则应装设（ ）保护。
(A)三段式电流 (B)二段式电流 (C)四段式电流 (D)阶段式电流答: D11、若为线路—变压器组，则要求线路的速断保护应能保护线路（ ）。
(A)%100(B)%20~%10(C)%75(D)%50答: A12、流入保护继电器的电流与电流互感器的二次电流的比值，称为（ ）。
(A)接线系数 (B)灵敏系数 (C)可靠系数 (D)分支系数答:A13、对电流互感器进行10％误差校验的目的是满足（ ）时，互感器具有规定的精确性。
(A)系统发生短路故障 (B)系统正常运行 (C)系统发生短路或正常运行 (D)系统发生接地短路故障答:A14、在不接入调相电阻的情况下，电抗变换器二次输出电压比一次输入电流（ ）°。
(A)滞后90 (B)超前90 (C)约0 (D)超前约90答: D15、当加入电抗变换器的电流不变，一次绕组匝数减少，二次输出电压（ ）。
(A)增加 (B)不变 (C)减少 (D)相位改变答: C16、相间短路保护功率方向继电器采用90°接线的目的是（ ）。
(A)消除三相短路时方向元件的动作死区 (B)消除出口两相短路时方向元件的动作死区(C)消除反方向短路时保护误动作 (D)消除正向和反向出口三相短路保护拒动或误动 答: B17、Ｙ,d11接线的单电源降压变压器在三角侧发生AB 两相短路时，星形侧（ ）有短路电流流过。
(A) AB 两相 (B)三相 (C)CA 两相 (D)BC 两相答:B18、Ｙ,d11接线的单电源降压变压器，在三角侧发生AB 两相短路时，星形侧B 相短路电流的标幺值（ ）短路点短路电流的标幺值。
(A)等于 (B)小于 (C)等于3/2倍 (D)等于3/1倍答: C19、改变电磁型过电流继电器线圈连接方式，主要用于改变继电器的（ ）。
(A)返回系数 (B)动作电流 (C)返回电流 (D)动作电流和返回电流答: B20、改变电磁型过电流继电器弹簧反作用力，主要用于改变继电器的（ ）。
(A)返回系数 (B)动作电流 (C)返回电流 (D)返回系数和动作电流答: B21、零序电流保护具有（ ）特点。
(A)接线简单、灵敏度低 (B)接线简单、可靠性低(C)动作迅速和保护区稳定 (D)接线简单、灵敏度高、保护区稳定答: D22、确定零序速断保护最大零序电流时，应考虑（ ）。
(A)系统运行方式、相间短路类型 (B)接地短路类型和系统运行方式(C)短路点位置 （D ）系统运行方式、短路类型、短路点位置和电网联接方式 答:D23、确定零序保护的最大零序电流时，短路类型应（ ）。
(A)应对单相接地短路或两相接地短路进行比较 (B)三相短路(C)两相接地短路 （D ）应对相间短路或接地短路进行比较答:A24、中性点非直接接地系统发生单相金属性失地时，故障点的电容电流与（ ）有关。
(A)电网电压 (B)电网电压及该级电压电网中线路长度 (C)线路组抗 (D)系统运行方式 答:B25、按比幅式原理构成的全阻抗继电器的动作条件是（ ）。
(A)r Z ≥set Z (B)r uv U K ≤r ur I K (C)r uv U K ≥r ur I K （D ）m Z ≥set Z答:B26、电力系统振荡时，系统中存在（ ）分量电流。
(A)正序 (B)正序、负序和零序 (C)负序和零序 (D)正序和负序答: A27、影响距离保护正确动作的分支系数与网络接线方式有关，其值（ ）。
(A)大于1 (B)等于1 (C)小于1 (D)可能大于1或等于1或小于1答:D28、系统运行方式变化时，影响距离保护正确动作的分支系数（ ）。
(A)增大 (B)减小 (C)随之改变 （D ）不变答:C29、单电源线路相间短路故障点存在过渡电阻时，反应相间短路故障的阻抗继电器测量到附加阻抗（ ）。
(A)呈电感性质 (B)呈电阻性质 (C)呈电容性质 （D ）无法确定答:B30、双电源线路相间短路在故障点存在过渡电阻时，反应相间短路故障的阻抗继电器测量到附加阻抗的性质（ ）。
(A)呈电感性 (B)呈电阻性 (C)呈电容性 (D)视具体情况而定答:D31、电力发生系统发生振荡时，距离保护的Ⅲ段（ ）。
(A)会误动作 (B)不会误动作 (C)是否误动不确定 （D ）是否误动由动作阻抗所决定 答：C32、短线路与长线路配合，距离保护（ ）容易满足要求。
(A)灵敏系数 (B)动作时间 (C)可靠性 （D ）灵敏系数和动作时间答：A33、相间短路时的过渡电阻若是电弧电阻，电弧电阻在短路初瞬间数值（ ）。
(A)最大 (B)最小 (C)介于最大、最小之间 （D ）不确定答：B34、电力系统振荡闭锁装置，在系统正常运行时，（ ）。
(A)不应闭锁保护 (B)应可靠闭锁保护 (C)是否闭锁保护不确定 （D ）应退出闭锁装置 答：B35、电力系统振荡闭锁装置，在系统发生振荡且被保护线路短路时，（ ）。
(A)不应闭锁保护 (B)应可靠闭锁保护 (C)应将闭锁装置退出（D ）应将保护装置退出 答:A36、线路纵联差动保护可作线路全长的（ ）保护。
(A)主保护 (B)限时速动 (C)后备 （D ）辅助答: A37、为减小线路纵联差动保护的不平衡电流，差动保护应采用（ ）的电流互感器。
(A)同型号 (B)同变比 (C)同型号、同变比 （D ）同型号不同变比答:C38、横联差动保护可作为（ ）的主保护。
(A)单电源线路 (B)双电源线路 (C)平行线路 (D)单电源环形网络线路 答: C39、输电线路横联差动方向保护，一般要求保护相继动作区（ ）线路全长。
(A)小于60％ (B)小于等于50％ (C)小于30% （D ）小于50%答:B40、变压器的瓦斯保护能反应（ ）。
(A)变压器油箱内的故障 (B)油面降低 (C)变压器油箱内故障和油面降低 (D)引出线短路答:C41、DCD-2差动继电器的短路绕组k W ''/k W '=2时，继电器动作安匝等于（ ）。
(A)60 (B)80 (C)100 （D ）120答:A42、在中性点直接接地系统中，降压变压器的过电流保护宜采用（ ）接线。
(A)两相式 (B)两相三继电器 (C)三相完全星形 （D ）两相电流差答: C43、在小接地电流系统中，输电线路的过电流保护为提高Ｙ,d11降压变压器远后备的灵敏度，可采用（ ）接线。
(A)两相式 (B)两相三继电器 (C)两相电流差 （D ）三相完全星形答: B44、升压变压器后备保护采用复合电压起动的过电流保护时，电流元件应接于（ ）的电流互感器二次回路上。
(A)低压侧 (B)高压侧 (C)负荷侧（D）发电机出口答:A45、降压变压器后备保护采用复合电压起动的过电流保护时，电流元件应接于（）的电流互感器上。
(A)低压侧 (B)高压侧 (C)负荷侧（D）电源进线输电线路答: B46、变压器采用复合电压起动的过电流保护时，低压元件灵敏度与（）。
(A)变压器连接组别有关 (B)变压器连接组别无关(C)短路点位置无关（D）短路类型有关答:B47、变压器负序电流和单相式低电压起动的电过流保护，单相式低电压过电流保护用于反应（）。
(A)相间短路 (B)单相接地短路 (C)三相短路 (D)两相接地短路答:C48、三侧都有电源的三绕组变压器过负荷保护，应在（）装设过负荷保护。
(A)高、低压侧 (B)中、低压侧 (C)所有三侧（D）高、中压侧答: C49、发电机采用低电压过电流保护与采用复合电压过电流保护进行比较，低电压元件的灵敏系数（）。
(A)相同 (B)低压过电流保护高 (C)复合电压起动过电流保护高（D）无法比较答:C50、发电机低电压过电流保护，电流元件应采用（）接线。
(A)完全星形 (B)不完全星形 (C)两相三继电器（D）两相电流差答: A51、发电机低电压过电流保护，电流元件应接在（）电流互感器二次回路上。
(A)发电机出口 (B)发电机中性点 (C)变压器低压侧（D）变压器高压侧答: B52、发电机低电压过电流保护，电压元件应接在（）电压互感器二次回路上。
(A)发电机出口 (B)发电机母线 (C)变压器高压侧（D）发电机出口或母线答: A53、发电机低电压过电流保护，电压元件应采用（）接线。
(A)三相式 (B)两相式 (C)单相式（D）经正序滤过器答: A54、发电机复合电压起动的过电流保护，低电压元件的作用是反应保护区内（）故障。
(A)相间短路 (B)两相接地短路 (C)三相短路 (D)接地短路答: C55、发电机低电压起动的过电流保护，低电压元件的作用是反应保护区内（）故障。
(A)相间短路 (B)单相接地 (C)接地短路 (D)三相短路答: A56、发电机负序过电流保护是反应定子绕组电流不对称，而引起的（）过热的一种保护。
(A)定子铁芯 (B)转子绕组 (C)转子铁芯（D）定子绕组答: B57、发电机─变压器组采用公共纵联差动保护，且分支线包括在纵联差动保护范围内，这时分支线电流互感器的变比应（）。
