RCS-931南瑞线路保护
RCS-931系列超高压线路成套保护装置技术和使用说明书
3.1 装置总起动元件..................................................................................................................... 7 3.2 保护起动元件 ........................................................................................................................ 8 3.3 工频变化量距离继电器 ......................................................................................................... 8 3.4 电流差动继电器..................................................................................................................... 9 3.5 距离继电器 .......................................................................................................................... 14 3.6 选相元件.............................................................................................................................. 16 3.7 非全相运行 .......................................................................................................................... 17 3.8 重合闸.................................................................................................................................. 18 3.9 正常运行程序 ...................................................................................................................... 18 3.10 各保护方框图 .................................................................................................................... 20 3.11 远跳、远传 ........................................................................................................................ 29 3.12 应用于串联电容补偿系统（RCS-931XS）......................................................................... 30 3.13 过负荷告警和过流跳闸（RCS-931XL） ............................................................................ 35 3.14 采用两个通道的差动保护（RCS-931XMM）...................................................................... 35
RCS-931系列光纤差动线路保护
|Zs+Zzd|>|Zs+Zk|
Zk矢量末端落于圆内 当Zk矢量末端落于圆内 时动作。 时动作。 此阻抗继电器有大的允 许过渡电阻能力。 许过渡电阻能力。 尽管过渡电阻数值上仍 受助增电流ΔIn的影响， ΔIn的影响 受助增电流ΔIn的影响， 但由于ΔIn一般与ΔI ΔIn一般与ΔI同 但由于ΔIn一般与ΔI同 相位，过渡电阻压降始终 相位， ΔI同相位 同相位， 与ΔI同相位，过渡电阻的 影响始终呈电阻性。 影响始终呈电阻性。与R轴 平行， 平行，不存在因对侧电流 助增所引起的超越问题。 助增所引起的超越问题。
由四部份组成:
• 起动元件开放瞬间，若按躲过最大负荷整 定的正序过流元件不动作或动作时间尚不 到10ms，则将振荡闭锁开放160ms。 • 区内不对称故障开放振荡闭锁
I 0 + I 2 > m × I1
• 区内对称故障开放振荡闭锁
U OS = U1 cos Φ1
• 非全相故障开放振荡闭锁
零序和TV断线过流继电器
电容电流补偿条件
“容抗整定和实际系统不相符合”判据： 容抗整定和实际系统不相符合”判据： 容抗整定和实际系统不相符合
U U 0.75 * > I CD 或 0.75 * I CD > Xc1 Xc1 U 且 > 0.1I N 或I CD > 0.1I N Xc1 Xc1
其中Icd为正常情况下的实测差流，即实际的电容电流； 1.实测电容电流和经XC1计算得到的电容电流具有可比性（至 少有一个＞0.1In），并且较大的0.75倍＞较小值，可认为“ 容抗整定和实际系统不相符合”。 2.当实测电容电流和经XC1计算得到的电容电流都小于0.1In 时，认为两者不具备可比性，不再判别容抗整定是否同实际 系统相符。
RCS-931DSMM保护样本南瑞继保
（七）、500kV XXXX线路主一保护四、绝缘检查：（MΩ）五、电源检查：5.2、通电情况检查：七、采样检查：3、相位检查：（固定电压相位UA为0°，UB为-120°，UC为120°；电流以电压A相为基准加0°/45°/90°正相序）八、开入、开出检查:3、GPS对时检查：解开B码对时线，报文对时正确；解开通信线，B码对时正确。
九、整组试验：2、纵联电流差动保护A/B通道（整定：I CDZD=1.0A 自环加电流为定值1/2）4、接地距离保护（整定：ZⅠZD=2.0Ω；ZⅡZD=3.0Ω；ZⅢZD=4.0Ω；tⅡZD=0.5S；tⅢZD=1.0S)5、相间距离保护（整定：ZⅠZD=2.0Ω；ZⅡZD=3.0Ω；ZⅢZD=4.0Ω；tⅡZD=0.5S；tⅢZD=1.0S)7、零序反时限（整定：零序反时限电流定值3I 0=1.0A ；零序反时限时间系数I P =0.5；零序反时限指数定值t P =0.5；零序反时限延时定值 t 0=0.5S ；整定为标准反时限/极端反时限/甚反时限-------三选一）0.02000.14()()1P Pt I T I I =-I P 为电流基准值，对应“零序反时限过流”定值； T P 为时间常数，对应“零序反时限时间”定值；11、TV断线、TA断线告警：模拟保护装置TV断线告警正确；模拟保护装置TA断线告警正确。
十、信号及录波回路检查：1、信号回路检查：模拟保护装置异常及动作、回路异常、通道异常等信号，监控系统、保信系统硬接点信号和软报文的名称及结果正确。
2、录波回路检查：模拟保护装置实际动作，故障录波回路的名称正确、起动录波正确。
十一、传动试验：（主一保护跳断路器第一组线圈、主二保护跳断路器第二组线圈-----二选一）2、失灵回路传动试验：结论3、故障录波回路传动试验：结论传动试验，保护动作正确，开关动作逻辑关系正确，面板灯、信号灯指示正确，后台监控显示正确。
RCS-931南瑞线路保护
RCS-931南瑞线路保护如上图：1. 液晶显示屏2. 指示灯3. 操作键盘4. 信号复归按钮保护配置RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I 段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
具体型号：RCS-931AML后缀含义为：A ：两个延时段零序方向过流。
M ：光纤通信为2048kbit/s 数据接口、两个M 为两个2048kbit/s 数据接口。
L ：过负荷告警，过流跳闸。
额定电气参数：直流电源：220V ，110V 允许偏差：+15%，-20%交流电压：100/√3V （额定电压Un ）交流电流：5A ，1A （额定电流In ）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路：1.5倍额定电压，连续工作412 3RCS-931南瑞线路保护功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W主要技术指标1)整组动作时间工频变化量距离元件：近处3~10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms2)启动元件电流变化量启动元件，整定范围0.02In~30In零序过流启动元件，整定范围0.02In~30In3)工频变化量距离动作速度：＜10ms（△Uop＞2Uz时）整定范围：0.1~7.5Ω（In=5A）0.5~37.5Ω（In=1A）。
RCS931系列光纤差动保护装置现场调试
RCS931系列光纤差动保护装置现场调试RCS931系列光纤差动保护装置现场调试摘要: 南瑞继保的RCS931系列是由微机实现的数字式超高压线路成套快速保护装置，可用作输电线路的主保护及后备保护。
本文借助ONLLY继保调试仪器，简述了RCS931系列光纤差动保护装置的保护功能调试方法和光纤通道的保护联调方法，对RCS931系列保护装置的现场调试具有一定的参考价值。
关键字：线路保护、RCS931、调试1 引言RCS931系列微机保护装置一般包括以分相电流差动和零序电流差动为主体的快速主保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。
RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
ONLLY测试仪器是由昂立电气公司研发，可以独立完成各种继电保护功能调试的保护测试装置，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。
正确地进行装置的功能调试是装置能准确判断及动作的必要前提。
2 光纤纵差保护2.1光纤差动保护原理光纤纵差保护是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位进行比较，从而判断出区内外故障，属于直接比较两侧电量的纵联保护，包括分相电流差动和零序电流差动两种[1、2]。
2.2试验方法(1)将光端机(在CPU插件上)的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；仅投差动保护压板；整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。
此时通道异常灯应该为不亮状态。
(2)等保护充电，直至“充电”灯亮，且TV断线灯不亮。
(3)进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流高定值的故障电流，模拟单相或多相区内故障。
线路保护装置升级
220KV线路保护装置(南瑞RCS-931AM)程序升级作业指导书
一、所需工器具：3*75 mm一字改锥一把，程序起拔器一个，5*75 mm十字改锥一把
二、升级步骤
1、更换程序芯片之前先打印装置的保护定值，留作更换芯片后输定值的依据。
2、每套程序由RCS-931AM/H和RCS-931AM/L两个芯片组成。
3、把欲升级的保护装置停电后拔下CPU插件，在CPU板上有相应的两个程序芯片。
4、更换时用专用的程序起拔器，插入芯片不带斜角的两个对角，均匀用力，平稳的把芯片拔出。
5、两个芯片拔出一个，按同样的方向把新的芯片平放到芯片槽上，均匀用力按下，使其平行到芯片槽底（不可以使芯片倾斜，一侧先到槽底）。
6、两个芯片更换没有先后，先更换哪个都可以，但一定注意程序芯片新的H一定对应旧的H芯片，新的L一定对应旧的L芯片，切不可交叉，否则会损坏芯片。
7、芯片更换核对无误后，把CPU插回装置，上电，此时装置会报定值出错，运行灯熄灭，装置闭锁，需用按照新的定值整定装置的定值（包括装置参数定值，保护定值，压板定值）。
整定完毕后装置重新上电，只要装置的运行灯亮，无异常报警，即更换合格。
8、到装置的根目录：程序版本里查看装置当前的版本是RCS-931BM V3.10就可以了。
9、原则上只要装置的运行灯亮，定值核对无误就可以了。
三、注意事项
1、程序升级不一定非要线路停电，建议借线路检修或采取退保护压板和出口压板的方式升级。
2、线路运行时，如对一套保护进行升级，要保证另一套保护可靠投入。
南瑞RCS-931B光纤差动保护浅析
南瑞RCS-931B光纤差动保护浅析一、光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在CT（电流互感器）的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。
即使是微机保护装置，其原理也是这样的。
★★★但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！RCS-931B保护装置包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护，由三段式相间和接地距离及四个延时段零序方向过流构成全套后备保护。
正常和外部故障时：Im＝－In，制动量≥动作量，保护可靠不动作，内部故障时：Im＝In时，制动量为零，动作最灵敏。
动作判据如下式（1）、（2），两式同时满足程序规定的次数即跳闸。
| Im + In | > ICD（1）| Im + In | > k | Im - In | （2）式（1）为基本判据，ICD 表示线路电容电流，式（2）为主判据。
式（1）、（2）的动作特性如图1 所示，制动量随两侧电流大小、相位而改变，Im = In时，制动量为零，动作最灵敏，区外故障，Im = - In，制动量》动作量，保护可靠不动作。
二、整组动作时间：1.工频变化量距离元件：近处3～10ms 末端＜20ms2222.差动保护全线路跳闸时间：＜25ms（差流＞1.5 倍差动电流高定值）3.距离保护Ⅰ段：≈20ms三、保护程序结构及跳闸逻辑：RCS-931B 跳闸逻辑：1. 分相差动继电器动作，则该相的选相元件动作。
2. 工频变化量距离、纵联差动、距离Ⅰ段、距离Ⅱ段、零序Ⅰ段、零序Ⅱ段、零序Ⅲ段动作时经选相跳闸如果选相失败而动作元件不返回，则经200ms延时发选相无效三跳命令。
kVRCS931线路保护装置讲义
通道类型
• 光纤通道 。 用光纤通道做成的纵联保护有时也称做光纤保 护。光纤通信的优点：①通信容量大，又一般 采用脉冲编码调制（PCM）方式可以进一步提高 通信容量，因此可以利用它构成输电线路的分相 纵联保护。②光信号的传输不受电磁干扰的影响。 ③输电线路的故障也不影响信号的传输。④若干 根光纤制成光缆直接与架空地线做在一起，在架 空线路建设的同时光缆的铺设也一起完成。
RCS-901
RCS-902 RCS-931
单重 三重 综重
纵联保护概述
• 反应一侧电气量变化的保护的缺陷 • 通道类型 • 高频信号的性质
反应一侧电气量变化的保护的缺陷
ES
M
TA 1
F1
N
TA 2
3
TA
F2
• 反应M侧电气量（电流、电压）变化的保护无法区分本 线路末端( F1 )点和相邻线路始端（ F2）点的短路。为保 证 F2点短路M侧保护的选择性，其瞬时动作的第Ⅰ段按 躲 F2 （F1）点短路整定。所以反应一侧电气量变化的保 护的缺陷是不能瞬时切除本线路全长范围内的短路。 • 可是反应N侧电气量变化的保护恰很容易区分 F1 和 F2 点 的短路。所以反应两侧电气量保护能瞬时切除本线路全 长范围内的短路。 • 综合反应两侧电气量变化的保护称作纵联保护。
S
N
R
允许式纵联保护未起动时逻辑
收信 三相TWJ均为1 0 & 0 0
三相无流 弱电源侧 相电压<30V
M1
0 & >=1 0
0
>=1 0
&
0 & 发信 100ms 0 0
0 0
M2
0
M5 M6
M4
RCS-931调试报告
220kV呼东南I线保护II屏调试报告
厂站:黑河220kV变电站型号：RCS-931B
厂家:南京南瑞日期：2010.01
1.仪器仪表
2、通电前检查：
3、绝缘检查
4.1给上额定直流电源，失电告警继电器可靠吸合，其接点用
万用表检查可靠断开。
4.2直流稳压电源输出检查
在断电的情况下，转插电源插件，然后在电压额定值下，测量各级输出电压，各级输出电压保持稳定。
5.软件版本检查
6.电流、电压零漂校验
7. 电流、电压精度检验
8、输入接点检查
9.保护开出量检查
配合保护传动进行检查，保护跳合闸出口、录波、信号以实际传动进行测试；联跳回路传动至压板，量取压板两端电位进行测试。
结果
10 保护定值检验
10.1 差动保护
投主保护软、硬压板及控制字，重合闸投综重方式，光纤通道用专用尾纤短接起来，进行动作值和动作时间测试。
10.2 距离保护
10.3 零序保护
10.4 TV断线过流
11、整组试验
12、操作箱操作功能检查：
注：本操作箱合闸回路未设计接入外回路使用，仅使用一组跳闸回路。
13、电压切换功能检查：
在相应端子接220V直流电压正负极，检查继电器的接点开闭情况,符合要求.。
RCS-931南瑞线路保护
2 314如上图：1.液晶显示屏2.指示灯3.操作键盘4.信号复归按钮保护配置RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
具体型号：RCS-931AML后缀含义为：A：两个延时段零序方向过流。
M：光纤通信为2048kbit/s数据接口、两个M 为两个2048kbit/s数据接口。
L：过负荷告警，过流跳闸。
额定电气参数：直流电源：220V，110V 允许偏差：+15%，-20%交流电压：100/√3V（额定电压Un）交流电流：5A，1A（额定电流In）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路：1.5倍额定电压，连续工作功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W主要技术指标1)整组动作时间工频变化量距离元件：近处3~10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms2)启动元件电流变化量启动元件，整定范围0.02In~30In零序过流启动元件，整定范围0.02In~30In3)工频变化量距离动作速度：＜10ms（△Uop＞2Uz时）整定范围：0.1~7.5Ω（In=5A） 0.5~37.5Ω（In=1A）。
RCS-931线路保护相关知识讲解
104
器
105
106
光耦24V 至OPT1插件
+220V/+110V -220V/-110V
101 102
接地铜排
106 (B)
(A)
保 护 装 置
光耦24V＋ 光耦24V－
开入公共
104 D 105 C
615
保
614 O P T
护 装 置
1
外部空接点开入
(C)
A
B
AC
C
201 202 203 204 205 206 207 208 209 210 211 212 213 214
目录
保护装置硬件 电流差动保护 距离保护 零序方向过流保护 重合闸原理
装置起 动元件
• 电流变化量起动
IMAX 1.25IT I ZD
是相I间M电AX 流的半波积分的最大值； 为可整I ZD定的固定门坎；
倍可为保浮证动I门T门坎坎始，终随略着高变于化不量平的衡变输化出而。自动调整，取1.25
该元件动作并展宽7秒，去开放出口继电器正电源。
• 215端子为装置的接地点，应将该端子接至接地铜 排。
COM
以太网接口
光纤接口 至控制系统
1
空
2
空
3
空
4
空
5
对时485A
6
对时485B
7
打印收
8
打印发
9
打印地
（5C）
至GPS
至打印机或 打印控制器
24V光耦插件（OPT1）
OPT1
601 602
603 604
605 606
607 608
609 610
RCS-901、931线路保护介绍
运 行 电 A B C
区号 取消
TV 断线
RCS-901A
超高压线路成套快速保护装置
充 跳 跳 跳
通道异常
确认
重合闸
汉字显示器
信号复归
液晶对比度调整
调试通讯口
模拟量输入
硬件部分
硬件工作原理
断路器 TA 跳闸 TV 交流插 件AC
低通滤波 插件
A/D
DSP
CPLD
光隔
外部 开入
电源
液晶显示
RCS-901、931 线路保护介绍
中国·南京·南瑞继保
内容介绍
装臵硬件介绍 2. 保护配臵 3. 工频变化量阻抗继电器 4. 以正序电压作为极化量的阻抗继电器和电抗继电 器构成的距离保护 5. TV断线原理 6. 振荡闭锁原理 7. 纵联方向、纵联距离保护基本原理 8. 单侧电源线路上发生短路防止纵联方向、纵联距 离保护拒动的措施 9. 工频变化量方向继电器 10. 输电线路电流纵差保护
UOP U F
S F
UF
Y
UOP
R
工频变化量阻抗继电器工作原理
• 工频变化量阻抗继电器动作方程为:
UOP U F
• 用 U OP.M 代替 U F 故动作方程为:
U OP U OP.M
正向短路动作特性
jX 当Z K 落在圆内继电器动作 Z SET 保护过渡电阻的能力很强，该 ZK 能力有很强的自适应能力。 R 由于I 与I 相位相同，所以 过渡电阻附加阻抗是纯阻性的。 因此区外短路不会超越。 正向出口短路没有死区。 正向出口短路动作速度很快。 2ZS ZSET 保护背后运行方式越大 ，本线 Z K Z SET 路越长，动作速度越快。 90o arg 270o Z K 2 Z S Z SET 系统振荡时不会误动，不必经 振荡闭锁控制。 适用于串补线路。
变电站保护装置面板指示说明
变电站保护装置⾯板指⽰说明1、南瑞RCS-931（901、902、）线路保护装置⾯板：⾯板指⽰灯介绍：● “运⾏”灯为绿⾊，装置正常运⾏时点亮；不亮或闪亮时表⽰装置异常，需要处理。
● “TV 断线”灯为黄⾊灯，装置正常运⾏时不亮；黄灯亮时说明PT 回路断线或失压。
● “充电”灯为黄⾊灯，是重合闸充电状态指⽰灯；黄灯亮时说明重合闸在充电投⼊状态，黄灯不亮说明重合闸功能退出或装置回路已经放电。
● “通道异常”灯为黄⾊灯，保护正常运⾏时不亮；黄灯亮时说明保护通道数据异常或接受不到正确数据；⼀般误码⽐较多时也容易报通道异常。
● “跳A ”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明保护启动A 相跳闸出⼝，此时应检查保护各类信号及故障录波报告等信息。
● “跳B ”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明保护启动B 相跳闸出⼝，此时应检查保护各类信号及故障录波报告等信息。
● “跳C ”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明保护启动C 相跳闸出⼝，此时应检查保护各类信号及故障录波报告等信息。
● “重合闸”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明重合闸（功能）保护动作，此时应检查保护各类信号、故障录波报告及开关跳闸等信息。
2、南瑞操作继电器箱CZX-12R2（12A ）装置⾯板：⾯板指⽰灯介绍：左边第⼀⾏“OP ”灯三个：分别是开关第⼀组操作电源ABC 相的合闸位置指⽰灯，开关某相在分位时相应的灯熄灭，正常运⾏时三个灯都亮；右边第⼀⾏“OP ”灯三个：分别是开关第⼆组操作电源ABC 相的合闸位置指⽰灯，开关某相在分位时相应的灯熄灭，正常运⾏时三个灯都亮；左边第⼆⾏“TA/TB/TC ”灯三个：分别是开关第⼀组ABC 相的保护跳闸位置指⽰灯，开关某相保护跳闸时相应的灯点亮，正常运⾏或没有保护出⼝时不亮；右边第⼆⾏“TA/TB/TC ”灯三个：分别是开关第⼆组ABC 相的保护跳闸位置指⽰灯，开关某相保护跳闸时相应的灯点亮，正常运⾏或没有保护出⼝时不亮；“CH ”灯：表⽰有重合闸动作出⼝，正常运⾏时不亮，有重合闸出⼝时才点亮。
RCS-931超高压线路保护
三相 TWJ 1 同时差流元件也动作时发 允许信号的作用（4）
•在N侧断路器处于三相跳闸状态下线路上发生短路。 N侧所有起动元件都不会起动，故而N侧无法向M侧 发允许信号，导致M侧电流纵差保护拒动。 •为此采取当三相 TWJ 1 ,同时差流元件也动作, 则发 允许信号的措施。这样当线路上发生短路时，对侧电 流纵差保护就可以动作。
RCS-900线路保护
远跳、远传1、远传2
YC1-1 ＋24V（104) 开入 远传1（627） 开入 远传2（628） YC2-1 918 913 909 YC2-2 915 917 914 910 YC1-2 916
光 发
光纤
光 收
光 收
64Kb/s
光 发
远传1 （开出）
远传2 （开出）
稳态II段差动继电器
动作方程：
I CD 0.75 I R I CD I M A, B, C
I M ：“差动电流低定值”、1.5倍实测
电容电流和 1.5U N 的大值；
Xc1
稳态Ⅱ段相差动继电器经40ms延时动作。
工频变化量差动继电器
动作方程：
I CD 0.75 I R I CD I H A, B, C
通道常见问题的处理方法
3、光电转换装置不接地 光电转换装置随意放置，其接地不良好或 根本没有接地。导致平时能正常工作，而 一旦有故障或刀闸操作时，保护装置发通 道告警。 4、通信电源纹波系数高 通讯电源一般采用－ 48V 电源，对纹波系 数有比较高的要求，一般要求不超出 100mv ，现场发现电源纹波比较大时，光 电转换过程会出现误码。
‘长期有差流’信号
满足下述条件发‘长期有差流’信号： ① 差流元件动作； ②差流元件的动作相或动作相间的电压大于0.6倍的额 定电压； ③ 满足上两条件达10秒钟。 第一个条件证明有差动电流（动作电流），第二 个条件证明系统没有短路。于是经延时发告警信号。 需要指出，在TA断线或装臵内的某相电流数据采样 通道故障时都可满足上述条件。故发的是‘长期有 差流’信号。 当TA断线时无论是断线侧还是未断线侧，在主程序 中如果有压差流元件动作，10秒后都可发出‘长期 有差流’的告警信号。
南瑞RCS-931线路保护测试方法
南瑞RCS-931线路保护测试方法一、适用范围本测试方法适用于华东电气HD30E、HD40E系列及A系列测试仪（1.7版）二、测试方法1、线路（单相接地）根据重庆石坪500KV变电站RCS-931定值：A、保护相关测试定值（以A相接地保护为例）一段阻抗：7.1Ω时间：0S二段阻抗：11Ω时间：1S 三段阻抗：13.29Ω时间：2S K（零序系数）：0.45 灵敏角：78度B、相关软、硬压板、控制字投退C、试验接线：将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的电流端子“Ia”、“Ib”、“Ic”(极性端)相连，再将保护的“Iaˊ”、“Ibˊ”、“Icˊ”(非极性端)端子短接后接到“I0”(零序电流极性端)端子，从“I0ˊ”(零序电流非极性端)端子接回测试仪的电流输出端“In”。
将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。
将保护的跳闸出口触点与测试仪的开入触点“通道1”相连。
D、软件设置在确认被测保护和继保测试仪都处工作正常状态，且相关接线、控制字、压板都无误情况下可以开始进入软件设置了。
✧故障类型：指线路试验时的模拟短路故障模型，下拉菜单有接地与相间短路等选项，选中相应项后，软件会根据所选故障模型采用相应公式参与计算测试。
✧反方向故障：阻抗正向灵敏角保护应可靠动作，而反方向时软件将灵敏角反向叠加180度，保护应不动作。
✧正常态时间：也称故障前时间，一般应大于保护的整组复归时间，如做重合闸试验应大于保护的充电时间。
✧故障态时间：大于保护动作时间即可。
在线路保护中如几段同时测试需大于末段保护的动作时间。
✧正常态相电压、正常态相电流、负荷角、合闸角：这些设置对应正常态时间内输出的相应电压、电流值，一般情况下无需更改。
✧阻抗定值：分为Z Ф方式和R X方式，根据不同厂家提供定值的方式做相应选择。
这两种定值输入方式是单选项。
3^2接线方式南京南瑞RCS-931AM型220Kvs输电线路纵联电流差动保护现场运行规程
第一节3/2接线方式南京南瑞RCS-931AM型220Kvs输电线路纵联电流差动保护现场运行规程一、南京南瑞3/2接线方式RCS-931AM型纵联差动保护使用范围二、3/2接线方式220kV输电线路RCS-931AM型纵联差动保护(一)3/2接线方式220kV输电线路RCS-931AM型纵联差动保护组成南瑞RCS-931AM型输电线路纵联差动保护屏由RCS-931AM型保护装置+CZX-11R2操作箱（含电压切换功能）构成。
RCS-931AM型输电线路保护装置包含纵联电流差动保护、后备距离及零序电流保护、自动重合闸功能。
(二)220kV输电线路RCS-931AM装置的正常运行状态●“运行”绿灯，保护装置正常运行时点亮，装置上的其他指示灯应该熄灭。
●“TV断线”灯为黄色，当电压回路发生断线时亮；●“充电”灯为黄色，当重合充电完成时点亮；●“通道异常”灯为黄色，保护装置使用的通讯通道故障时点亮；此时需退出纵联差动保护。
●“跳A”/“跳B”/“跳C”分别为A、B、C三相跳闸指示灯；●“重合闸”为重合指示灯。
（此灯不亮）●“复归”按钮：(三)3/2接线方式RCS-931AM型220kV输电线路纵联差动保护屏压板配置及投入/退出操作说明：1.南瑞RCS-931AM型220kV输电线路纵联差动保护屏的压板配置2.南瑞RCSC-931AM型220kV输电线路纵联差动保护屏的压板投入/退出操作说明1)投入RCS-931AM纵联差动保护“跳闸出口”压板、“启动失灵出口”压板前，应使用经过检查确认合格的万用表测量压板两端对地电压和两端电压。
✓A/B/C相跳闸出口压板：断路器在合闸或者分闸位置时，保护屏上各跳闸出口压板上端带负电，下端不带电。
✓A/B/C相启动失灵出口压板、三跳启动失灵出口I压板：压板的上口/下口均不带电；当负荷电流较大时一端可能带正电，但另一端绝对不能带负电。
✓远跳投入：压板的上端、下端之间不带电。
220线路RCS-931保护I 南瑞继保
RCS-931线路保护1 清扫、紧固、外部检查注检查装置内部时应采取相应防静电措施。
2 逆变电源检查3 保护程序版本信息核对4 模数交流采样检验4.1 检验零漂将保护装置电流回路断开、电压回路短接。
或0.2V以内。
指标要求：在一段时间内（5分钟）零漂值稳定在0.01Iｎ结论：合格4.2 检验电流电压采样精度将所有电流通道相应的电流端子顺极性串联加稳定交流电流，将所有电压通道相应的电压端子同极性并联加稳定交流电压。
指标要求：检验0.1、1、5倍的额定电流和0.1、0.5、1倍的额定电压下的时，相角误差≤3°。
测量精度，通道采样值误差≤5%，在电压1V和电流0.1Iｎ结论：合格5 开关量输入检查路传动的方法检查外部设备接点开入量。
2.重合闸方式说明: 单重三重综重停用重合闸方式1 0 1 0 1重合闸方式2 0 0 1 13.“通道试验”、“收信”应与收发信机联合试验，通过按通道试验按钮检查。
4.“TWJA”、“TWJB”、“TWJC”、“压力闭锁重合”实际带开关检查。
6 开关量输出检查保护跳合闸出口、录波、监控信号等开出量可在保护传动时进行检查。
联跳回路传动至压板。
检查结果：正确7 整组功能及定值检验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0，其它内部保护压板投退控制字均置1，以保证内部压板有效，试验中仅靠外部硬压板投退保护。
7.1 定值检查7.2 分相光纤纵差保护检验将光端机的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；重合把手切换至“综重方式”，整定控制字中“投纵联差动保护”、“专用光纤”“通7.3 光纤零序纵差保护检验动作。
1.2倍定值时，动作时间不大于140ms（装置固定延时100ms）。
7.4 距离保护1仅投相间距离压板，分别模拟正方向相间瞬时性故障。
定值：ZⅠ=1（Ω），ZⅡ=2（Ω），tⅡ=1（s），ZⅢ=3（Ω），tⅢ=2（s）。
2仅投接地距离压板，分别模拟正方向接地瞬时性故障。
RCS931差动保护
Td从机∆Ts →源自0• 满足数据窗后，进而同步状态； • 通道中断等原因、导致两侧采样失步（∆Ts超出范围）， 装置统计的“失步次数”＋1
误码、报文异常数
报文 报文 报文 报文
7E
同步信息
ia
ib
ic
Kgl1（开 Kgl2（开 关量） 关量）
Crc16
7E
由于数据流的比特位在传输过程中发送错误 • 导致Crc16校验出错，”误码总数”＋ 1; • 导致同步字节“7E”出错，“报文异常数”＋1；
专用光纤的连接形式
保护机房
光缆的一根纤芯 光缆
保护机房
RCS-931
RCS-931
复接PCM机的连接方式 复接PCM机的连接方式 PCM
保护 机房 通信 机房 通信 机房 保护 机房
RCS -931
MUX -64B
PCM 交换机
SDH网
PCM 交换机
MUX -64B
RCS -931
复接SDH的连接方式 复接SDH的连接方式 SDH
保护用光纤通道的构成
一、保护用光纤通道的连接形式 保护用光纤通道按连接形式可分为专用 通道和复用通道，专用通道指光纤保护装 置单独占用光缆的两根纤芯，而复用通道 指保护信息按G.703同向接口形式，以 64Kbit/s的速率复接到PCM交换机，和其它 信息复用后一起传输，或单独以2M/s的速 率复接到SDH的E1口，传送保护数据。
保护 机房 通信 机房
SDH网
RCS931X M MUX -2MC
通信 机房
保护 机房
SDH 交换机
SDH 交换机
MUX -2MC
RCS931X M
保护用光纤通道的构成
二、保护与通道的接口 专用通道：保护的尾纤与光缆的保护 专用芯直接融接或通过光纤分配屏连接 （方便旁代线路）。 复用通道：保护的尾纤直接与各种接 口装置连接，通过接口装置转换为电信 号与PCM机或E1接口连接，与PCM连接使 用屏蔽双绞线，与E1接口采用同轴电缆 连接。
RCS931型高压线路微机保护
第一章RCS931型高压线路微机保护第一节设备规范设备概况：线路保护采用南瑞继保电气有限公司生产的RCS-931AM型微机保护装置。
第二节线路保护设备检修项目2.1校验种类及期限：所有继电保护装置与电网安全自动装置及其回路接线（以后简称装置），必须按本规程的要求进行检验，以确定装置的元件是否良好，回路接线、定值及特性等是否正确。
2.1.1检验分三种：2.1.1.1新安装装置的验收检验。
2.1.1.2运行中装置的定期检验（简称定期检验）。
2.1.1.3运行中装置的补充检验（简称补充检验）。
2.1.2对新型的装置（指未经部级鉴定的产品），必须进行全面的检查试验，并经网（省）局继电保护运行部门审查，其技术性能满足电网安全要求时，才能在系统中试用（投入跳闸）。
2.1.3定期检验分为三种：2.1.3.1全部检验。
2.1.3.2部分检验。
2.1.3.3用装置进行断路器跳合闸试验。
2.1.4补充检验分为四种：2.1.4.1装置改造后的检验。
2.1.4.2检修或更换一次设备后的检验。
2.1.4.3运行中发现异常情况后的检验。
2.1.4.4事故后检验。
2.1.5新安装装置的验收检验，在下列情况时进行：2.1.5.1当新装的一次设备投入运行时。
2.1.5.2当在现有的一次设备上投入新安装的装置时。
2.1.5.3当对运行中的装置进行较大的更改或增设新的回路时，其检验范围根据具体情况确定，但对由网（省）局管辖的装置，其检验范围应事先征得网（省）局继电保护机构同意。
未按本规程的要求进行检验的新安装的及经过改造的装置禁止投入运行。
由于制造质量不良，不能满足检验要求的装置，原则上应由制造厂负责解决，属于普通性的问题，应向有关上级部门报告。
根据《继电保护及电网安全自动装置检验条例》规定：微机保护装置新投入运行第一年内需进行一次全部检验。
以后每6年进行一次全部检验。
每1-2年进行一次部分检验。
由于全部检验项目已包括了所有部分检验项目，所以本检修标准根据全部检验项目进行编写。
电力系统南瑞保护RCS-931试验
差动实验1 • 1、 加入1.05倍Ih/2单相电流，保护选 相单跳，动作时间30毫秒以内,此时为稳态 一 段 差 动 继 电 器 。 Ih 为 “ 差 动 电 流 高 定 值”、“4Un/Xcl”中的高值 • 2、 加入1.05倍Im/2单相电流保，保护 选相单跳，动作时间60毫秒左右,此时为稳 态二段差动继电器。Im为“差动电流低定 值”、“1.5Un/Xcl”中的高值
通道联调实验1
• 通道采用专用光纤时“专用光纤”控制字整定为“1”，采 ” 用PCM 复用通道时“专用光纤” 控制字整定为“0”， ” “主机方式”控制字一侧置“1”，另一侧置必需“0”。 • 1.通道检查试验 • 将两侧装置的光端机（CPU 插件内）经专用光纤或PCM 机复接相连，将保护定值控制字中“通道自环”置0，若 通道正常，两侧装置的“通道异常” 指示灯均不亮。 • 以M侧为基准，M侧“TA变比系数”整定为“1”，则N侧 “TA变比系数”整定为“1200/1500=0.8”。在M侧加入1A 电流，N侧显示（1/1）*5=5A；在N侧加入1A电流，M侧显 示（1/5）*0.8*1=0.16A。 (M侧1500/1，N侧1200/5)
差动实验2
• 3、 零序差动较复杂一点，不满足补偿条件时， 零差灵敏度同相差Ⅱ段灵敏度一样； 满足补偿条件后，只要差流＞max（零序起动电 流，0.6U/Xc1，0.6实测差流），零差即能动作； 因此，若要单独做零差， 1. 需将“差动电流高定值”，“差动电流低定值” 整定到2.0In，降低相差灵敏度； 2. 通道自环，再加负荷电流等于U/2Xc1（＞ 0.05In），并且超前于电压90°的三相电流（模拟 电容电流），以满足补偿条件； 3. 改变单相电流，满足差流＞max（零序起动电 流，0.6U/Xc1，0.6实测差流），零差即能动作， 动作时间＞100ms。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

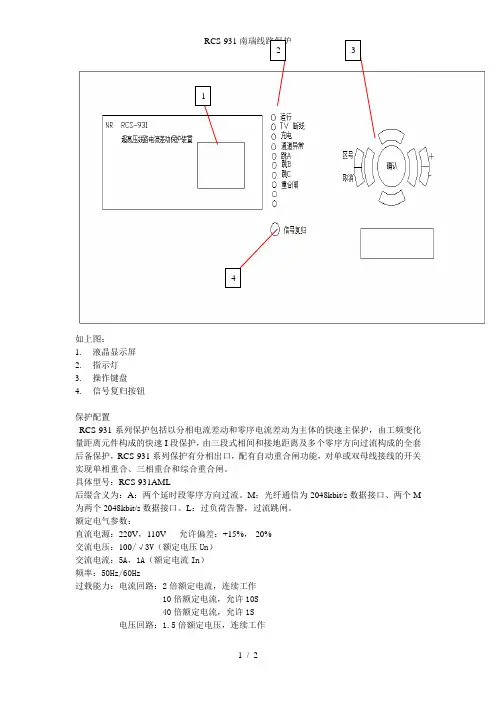

如上图：
1. 液晶显示屏
2. 指示灯
3. 操作键盘
4. 信号复归按钮
保护配置
RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I 段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
具体型号：RCS-931AML
后缀含义为：A ：两个延时段零序方向过流。
M ：光纤通信为2048kbit/s 数据接口、两个M 为两个2048kbit/s 数据接口。
L ：过负荷告警，过流跳闸。
额定电气参数：
直流电源：220V ，110V 允许偏差：+15%，-20%
交流电压：100/√3V （额定电压Un ）
交流电流：5A ，1A （额定电流In ）
频率：50Hz/60Hz
过载能力：电流回路：2倍额定电流，连续工作
10倍额定电流，允许10S
40倍额定电流，允许1S
电压回路：1.5倍额定电压，连续工作 4
1
功耗：交流电流：＜1VA/相（In=5A）
＜0.5VA/相（In=1A）
交流电压：＜0.5VA/相
直流：正常时＜35W
跳闸时＜50W
主要技术指标
1)整组动作时间
工频变化量距离元件：近处3~10ms 末端＜20ms
差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms
2)启动元件
电流变化量启动元件，整定范围0.02In~30In
零序过流启动元件，整定范围0.02In~30In
3)工频变化量距离
动作速度：＜10ms（△Uop＞2Uz时）
整定范围：0.1~7.5Ω（In=5A）0.5~37.5Ω（In=1A）。
