OFDM系统原理及仿真与实现毕业设计(论文)

毕业设计(论文) OFDM系统原理及仿真实现

毕业设计（论文）原创性声明和使用授权说明

原创性声明

本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：

指导教师签名：日期：

使用授权说明

本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：

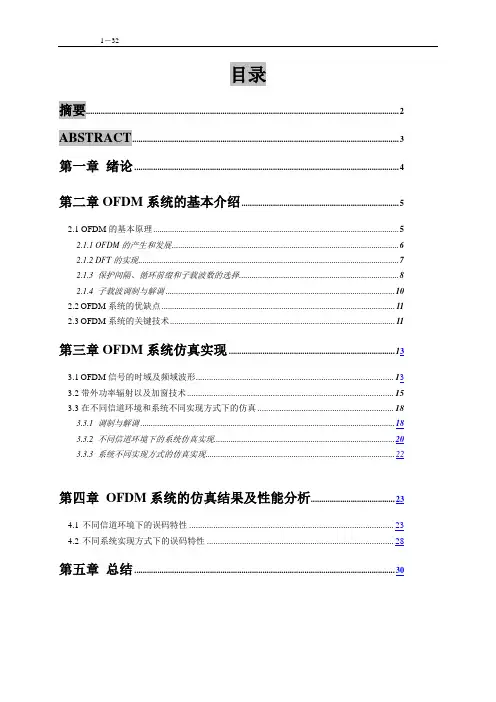

目录

摘要 (2)

ABSTRACT (3)

第一章绪论 (4)

第二章OFDM系统的基本介绍 (5)

2.1OFDM的基本原理 (5)

2.1.1 OFDM的产生和发展 (6)

2.1.2 DFT的实现 (7)

2.1.3 保护间隔、循环前缀和子载波数的选择 (8)

2.1.4 子载波调制与解调 (10)

2.2OFDM系统的优缺点 (11)

2.3OFDM系统的关键技术 (11)

第三章OFDM系统仿真实现 (13)

3.1OFDM信号的时域及频域波形 (13)

3.2带外功率辐射以及加窗技术 (15)

3.3在不同信道环境和系统不同实现方式下的仿真 (18)

3.3.1 调制与解调 (18)

3.3.2 不同信道环境下的系统仿真实现 (20)

3.3.3 系统不同实现方式的仿真实现 (22)

第四章OFDM系统的仿真结果及性能分析 (23)

4.1不同信道环境下的误码特性 (23)

4.2不同系统实现方式下的误码特性 (28)

第五章总结 (30)

摘要

本论文以OFDM系统为基础，介绍了OFDM系统的基本原理，以及使用OFDM技术的优势所在，并且展望了今后的无线移动技术的发展前景。在简单介绍OFDM原理的同时，着重阐述了OFDM系统在不同信道环境和不同实现方式下的误码性能。主要包括了OFDM系统在加性白高斯信道，在加性白高斯信道和多径干扰两种不同信道环境下系统的误码性能，其中后者还研究了系统在有保护间隔与无保护间隔的误码性能比较。在理论分析的基础上，用MATLAB进行仿真，最后做出误码性能的分析和比较。

关键字: 正交频分复用（OFDM），离散傅立叶变换，AWGN，，多径干扰，保护间隔。

ABSTRACT

This paper presents you the basic priciple of OFDM（Orthogonal Frequency Division Multiplexing）and where it excels based on OFDM system , following with the prospective of wireless mobile communication. After a brief introduction to OFDM principle , it mainly focuses on the effect of OFDM system under different channels and with different system realizations on the Binary Error Rate(BER). It mainly includes two kinds of channels: the AWGN channel and the AWGN channel with Rayleigh fading. In the latter, we compare the BER with two different system realizations: one with Guarded Intervals(GI), and the other without (GI).

Key Words : OFDM, DFT, AWGN, Rayleigh fading ,GI

第一章绪论

现代移动通信是一门复杂的高新技术，不但集中了无线通信和有线通信的最新技术成就，而且集中了网络接收和计算机技术的许多成果。目前，移动通信已从模拟通信发展到了数字移动通信阶段，并且正朝着个人通信这一更高级阶段发展。未来移动通信的目标是，能在任何时间、任何地点、向任何人提供快速可靠的通信服务。1978年底，美国贝尔实验室研制成功先进移动电话系统（AMPS），建成了蜂窝状模拟移动通信网，大大提高了系统容量。与此同时，其它发达国家也相继开发出蜂窝式公共移动通信网。这一阶段的特点是蜂窝移动通信网成为实用系统，并在世界各地迅速发展,这个系统一般被当作是第一代移动通信系统。

从20世纪80年代中期开始，数字移动通信系统进入发展和成熟时期。蜂窝模拟网的容量已不能满足日益增长的移动用户的需求。80年代中期，欧洲首先推出了全球移动通信系统（GSM：Global System for Mobile）。随后美国和日本也相继指定了各自的数字移动通信体制。20世纪90年代初，美国Qualcomm公司推出了窄带码分多址（CDMA：Code-Division Multiple Access）蜂窝移动通信系统，这是移动通信系统中具有重要意义的事件。从此，码分多址这种新的无线接入技术在移动通信领域占有了越来越重要的地位。这些目前正在广泛使用的数字移动通信系统是第二代移动通信系统。

第二代移动通信系统主要是为支持话音和低速率的数据业务而设计的。但随着人们对通信业务范围和业务速率要求的不断提高，已有的第二代移动通信网将很难满足新的业务需求。为了适应新的市场需求，人们正在制定第三代（3G）移动通信系统。但是由于3G系统的核心网还没有完全脱离第二代移动通信系统的核心网结构，所以普遍认为第三代系统仅仅是一个从窄带向未来移动通信系统过渡的阶段。目前，人们已经把目光越来越多得投向超三代（beyong 3G）的移动通信系统中，使其可以容纳市场庞大的用户数、改善现有通信品质不良，以及达到高速数据传输的要求。若从技术层面来看，第三代移动通信系统主要是以CDMA为核心技术，三代以后的移动通信系统则以正交频分复用OFDM （Orthogonal Frequency Division Multiplexing）最受瞩目，特别是有不少专家学者针对OFDM技术在无线通信技术上的应用，提供了相关的理论基础，例如无线区域环路（WLL：Wireless Local Loop）、数字音讯广播（DAB: Digital Audio Broadcasting）等，都将在未来采用OFDM技术。

目前世界范围内存在有多种数字无线通信系统，然而基于支持话音业务的电路交换模式的第二代移动通信系统不能满足多媒体业务的需要,但是对于高速数据业务来说，单载波TDMA（Time Division Multiple Access）系统和窄带CDMA 系统中都存在很大的缺陷。由于无线信道存在时延扩展，而且高速信息流的符号宽度又相对较窄，所以符号之间会存在较严重的符号间干扰（ISI：Inter-Symbol Interference），因此对单载波TDMA系统中使用的均衡器提出非常高的要求，即抽头数量要足够大，训练符号要足够多，训练时间要足够长，而均衡算法的复杂度也会大大增加。对于窄带CDMA来说，其主要问题在于扩频增益与高速数据流之间的矛盾。保证相同带宽的前提下，高速数据流所使用的扩频增益就不能太高，这样就大大限制了CDMA系统噪声平均的优点，从而使得系统的软容量受到一定的影响，如果保持原来的扩频增益，则必须要相应的提高带宽。此外，CDMA系统内的一个非常重要的特点是采用闭环的功率控制，这在电路交换系统中比较容易实现，但对于分组业务来说，对信道进行探测，然后再返回功率控制命令会导致较大的时延，因此对于高速的无线分组业务来说，这种闭环的功率控制问题也存在缺陷。
