弧垂观测的方法及步骤

弧垂观测的方法及步骤引言：弧垂观测是一种测量地球表面上两点之间的垂直距离的方法，常用于测量山区、森林、河流等地形复杂的区域。

本文将介绍弧垂观测的方法及具体步骤。

一、弧垂观测的方法1. 弦垂法：即利用一根细线或钢丝拉直后悬挂于两点之间，测量线的长度并记录下垂直距离。

这种方法简单易行，适用于较近距离的观测。

2. 摆锤法：利用一个摆锤并将其悬挂于两点之间，通过摆锤摆动的幅度和周期来测量垂直距离。

这种方法精度较高，适用于长距离的观测。

二、弧垂观测的步骤1. 基础准备：在进行弧垂观测之前，需要进行一些基础准备工作。

首先，选择观测点，确保观测点之间没有遮挡物。

其次，准备好测量工具，如测量绳、摆锤、测量仪器等。

2. 设置观测仪器：将测量仪器放置在其中一个观测点上，并进行水平调整。

根据具体仪器的要求，进行仪器的校准和调整。

3. 进行观测：使用选择的弧垂观测方法进行观测。

如果使用弦垂法，将细线或钢丝拉直后悬挂于两观测点之间，并测量线的长度。

如果使用摆锤法，将摆锤悬挂于两观测点之间，并记录摆动的幅度和周期。

4. 数据处理：将观测得到的数据进行处理。

根据具体的观测方法，可以计算出两观测点之间的垂直距离。

需要注意的是，数据处理过程中要考虑仪器误差和环境因素对观测结果的影响。

5. 结果分析：对处理后的数据进行分析，得出两观测点之间的垂直距离。

可以与其他测量结果进行比较，评估测量的准确性和可靠性。

6. 结论及应用：根据观测结果得出结论，并将其应用于实际问题中。

弧垂观测的结果可以用于地图绘制、地形分析、工程测量等领域。

结语：弧垂观测是一种测量地球表面上两点之间垂直距离的方法，通过选择合适的观测方法和仪器，进行观测和数据处理，可以得到准确的测量结果。

弧垂观测在地理测量、工程测量等领域有着广泛的应用，对于了解地球表面的地形特征和进行相关工程设计具有重要意义。

任意一点弧垂观测

导线对跨越物的净空距离
（也可叫任意一点的弧垂计算）
架线后对被跨越物净空距离的检查操作步骤如下：
1、先求出跨越点的架空线弧垂f N，被跨越物与相邻近杆塔的距离为X，则f N可按下式计算：
f N=4f1X
L （1−X
L
）
式中：f N—跨越点处的架空线弧垂；
f1—跨越档架空线的实测弧垂（m）；
X—被跨越物至相邻近杆塔的水
平距离（m）；
L—跨越档档距
（m）；
2、换算到最高温度且已蠕变
的最大弧垂f1.max：
f1.max=√f12+3l4/8l ab2(t o-t)a
式中：l ab2—该耐张段的代表档距；
t—是观测弧垂时的温度；
t0—是最高温度；
a —是线的膨胀系数；
3、换算到被跨越点的架空线的最大弧垂：
f N.max =4f 1.max X L （1−X L ） 4、测量并计算其净空距离：
○
1、将经纬仪支在架空线与被跨越物交叉角的二等分线上适当一点，距交叉点为架空线高度的1.5～2倍。

测出仪器于交叉点的距离l 1，
○2、用仪器测出&N ，求ON ；用f N -f N1=NN 1，求出ON 1；
3、用仪器测出&B ，求出OB ；
4、用ON 1-OB 得出净空距离NB ，与规程进行比较。

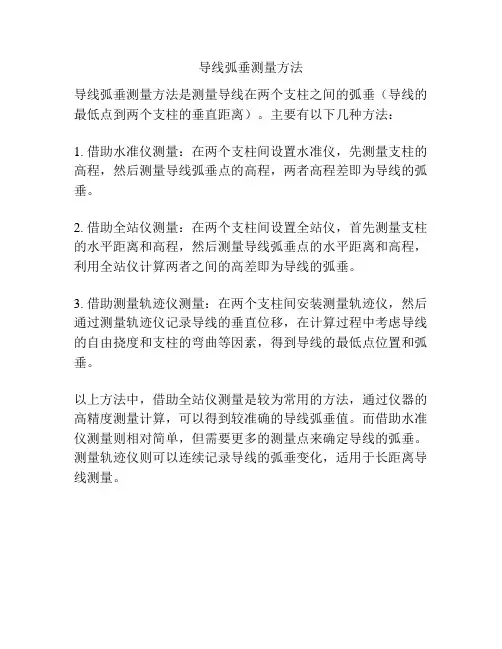

导线弧垂测量方法

导线弧垂测量方法
导线弧垂测量方法是测量导线在两个支柱之间的弧垂（导线的最低点到两个支柱的垂直距离）。

主要有以下几种方法：
1. 借助水准仪测量：在两个支柱间设置水准仪，先测量支柱的高程，然后测量导线弧垂点的高程，两者高程差即为导线的弧垂。

2. 借助全站仪测量：在两个支柱间设置全站仪，首先测量支柱的水平距离和高程，然后测量导线弧垂点的水平距离和高程，利用全站仪计算两者之间的高差即为导线的弧垂。

3. 借助测量轨迹仪测量：在两个支柱间安装测量轨迹仪，然后通过测量轨迹仪记录导线的垂直位移，在计算过程中考虑导线的自由挠度和支柱的弯曲等因素，得到导线的最低点位置和弧垂。

以上方法中，借助全站仪测量是较为常用的方法，通过仪器的高精度测量计算，可以得到较准确的导线弧垂值。

而借助水准仪测量则相对简单，但需要更多的测量点来确定导线的弧垂。

测量轨迹仪则可以连续记录导线的弧垂变化，适用于长距离导线测量。

弧垂观测方法

弛度观测档得选择原则：1、１紧线段在５档及以下时靠近中间选择一档; 1、2紧线段在6～1２档时靠近两端各选择一档；1、3紧线段在12档以上时靠近两端及中间各选择一档1、4弛度观测档得选择尽可能做到：档距大，相邻两杆塔得高差小,导线排列方式尽量一致，紧临耐张杆塔得两侧不宜选为观测档。

1、5 选择弛度观测档时,若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量１、测量方法：（1)异长法――运行线路得弧垂测量常用此法。

见图１－4。

图１-4 异长法观测弧垂示意图方法:自观测档得架空线悬挂点A处选一合适点使视线与导线相切,分别量取此点及视线在另一杆塔上得交点与导线两悬挂点得垂直距离，得AA0＝a与ＢB0=b。

然后由公式得观测档弧垂ｆ。

其适用于观测档内两杆塔不等高,且弧垂最低点不低于两杆塔根部连线得情况。

(2）角度法:――用经纬仪测。

原理：异长法.适用:用异长法无法测量得山区、沟壑地段。

方法：按仪器设置得不同分为:档端角度法、档外角度法、平视法与档侧角度法.①档端角度法――经纬仪仪镜中心置于一侧杆塔下方.见图1—5图1－５档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中ａ-仪器中心至点A 得垂直距离； f －为观测气温下计算出得档距中点弧垂，m; θ-仪器视线与导线相切得垂直角,即观测角； l —为被测档档距,ｍ; ｈ—两杆塔得高差，m 。

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1—６。

图1－６档外角度法式中 l １—仪器距一侧杆塔得水平距离,ｍ。

其余符号同前.③档内角度法――经纬仪仪镜中心置于导线或地线得正下方。

如图1-7。

图1—７档内角度法注:档内、档外测量法用于观测档无法架设经续仪或档端观测值b太小得情况下.（3）平视法――用水平仪测或经纬仪测。

弧垂观测

4
注意事项
1、按规范要求选择观测档。
2、驰度计算：当h＜10%L时fo=gl²/8δ
当h＞10%L时f=fo/cosφφ-两塔间挂线高差角。
3、档端角度法：
θ=tg-1(±h+4√(fa-4f))/L
f=(√a+√(a-Ltgθ±h)〕2/4
4、异长法：a=(2√f－√b)2
5、紧线前应精确测量瓷瓶串长度，准确量出割线长度，并有专人复查，防止弧垂误差。
3
质量标准检查项目检查方式
1、架线弧垂允许偏差值：（一般）用经纬仪或
a)110kv＋5％－2.5％220kv±2.5%弧垂板复测
b)按大跨越设计弧垂允许偏差±1％，其正
误差不应超过1m。
2、导地线各相同弧垂的相对偏差最大值不应超过下（一般）用经纬仪或
表规定。弧垂板复测
电压KV
110KV
22O及以上
相同弧垂允许偏差
施工作业指导书
工序名称：弧垂观测
序号
项目
内容提要
1
基本方法
用经纬仪按角度法进行观测或绑弧垂板按等长法或异长法观测。
2
操作程序
1→测弧垂→复测
2、异长法：选择b值，在远方杆塔绑弧垂板→计算а值安置近方弧垂板→观测弧垂→复测
3、等长法：在远、近方塔上绑弧垂板→观测→复测（当同一紧线区段有多点观测弧垂时，应先远后近顺序观测）
（㎜）
200
300
按大跨越设计跨越相间弧垂最大允许偏差500㎜
3、相分裂导线同相子导线之间相对偏差应符合下列（一般）用经纬仪或
规定。弧垂板复测
a.不安装间隔棒的垂直双分裂导线同相子导线间的
弧垂间的弧垂允许偏差应为＋100㎜。

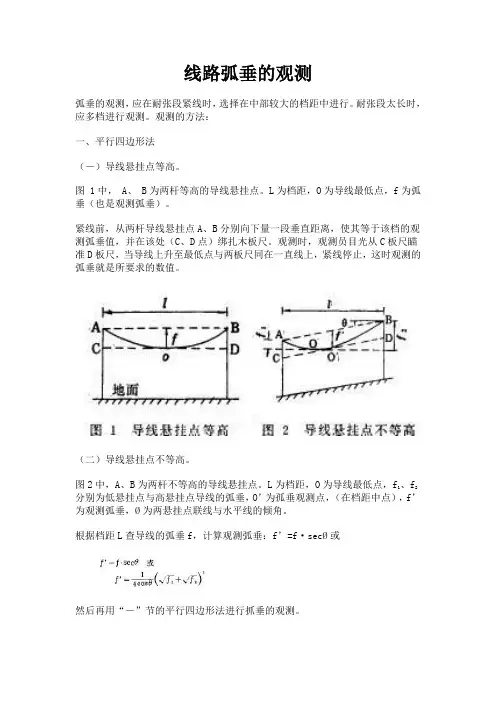

线路弧垂的观测

线路弧垂的观测弧垂的观测，应在耐张段紧线时，选择在中部较大的档距中进行。

耐张段太长时，应多档进行观测。

观测的方法：一、平行四边形法（－）导线悬挂点等高。

图 1中， A、 B为两杆等高的导线悬挂点。

L为档距，O为导线最低点，f为弧垂（也是观测弧垂）。

紧线前，从两杆导线悬挂点A、B分别向下量一段垂直距离，使其等于该档的观测弧垂值，并在该处（C、D点）绑扎木板尺。

观测时，观测员目光从C板尺瞄准D板尺，当导线上升至最低点与两板尺同在一直线上，紧线停止，这时观测的弧垂就是所要求的数值。

（二）导线悬挂点不等高。

图2中，A、B为两杆不等高的导线悬挂点。

L为档距，O为导线最低点，f1、f2分别为低悬挂点与高悬挂点导线的弧垂，O’为孤垂观测点，（在档距中点），f’为观测弧垂，Ø为两悬挂点联线与水平线的倾角。

根据档距L查导线的弧垂f，计算观测弧垂：f’=f·secØ或然后再用“－”节的平行四边形法进行抓垂的观测。

二、测角法在架空电力线路中，当档距较大，出现观测弧垂大于导线悬挂点至地面的距离时，就难于用平行四边形法来进行弧垂的观测．此时建议采用测角法。

图3中，A、B为两杆导线悬挂点，L为档距，L1、L2分别为档外、档内观测镜位与杆位的水平距离，a1、a2分别为档外、档内观测镜位与A点的垂直距离，h为两悬挂点A、B的垂直距离，C、D、E分别为档外、档内、档端观测点（应不偏离导线的顺线方向），Ø1、Ø2、Ø分别为档外、档内、档端观测导线弧垂的角度。

（－）档外测角法（二）档内测角法（三）档端没角法以上式中，当观测镜位在低杆位时，h为+，在高杆位时，h为－。

观测时，根据杆位地形，选择其中的一种计算观测角度，并将经纬仪固定在观测角度上，当导线上升至观测视线与导线相切于一点时停止紧线。

这时，导线的弧垂就是所要求的数值。

弧垂观测方法

输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。

在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。

这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。

（1）异长法（不等长法）。

异长法示意图如图（1—1）所示。

观测时，根据弧垂f值选定a、b后，分别放垂板使AA0 =a，BB0 =b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。

a、b与弧垂f的关系为a b f+=（1）2式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。

异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。

（2）角度法。

角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。

当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。

按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。

1）档端角度法。

如图1－2所示，A 、B 为悬点，A ′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A ′点瞄准B 点时的垂直角，l 为档距，h 为高差。

具体观测方法如下：a ．由线路纵断面图和杆塔组装图中查出a 、h 的值，并到现场复测核实。

b ．经纬仪置于档端悬挂点A 垂直下方A ′点，调整观测角θ瞄准并使其视线与架空线最低点相切。

由图1－2可知ltan α-ltan θ+a (2)因为 tan α= ()a h l ±, tan θ=tan α-b l故观测角θ为θ （3）验收线路时计算弧垂f ，即214f = （4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。

新版弧垂观测方法-新版.pdf

弛度观测档的选择原则：1.1紧线段在5档及以下时靠近中间选择一档； 1.2紧线段在6～12档时靠近两端各选择一档； 1.3紧线段在12档以上时靠近两端及中间各选择一档 1.4弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。

1.5 选择弛度观测档时，若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量1、测量方法：（1）异长法――运行线路的弧垂测量常用此法。

见图1-4。

图1-4 异长法观测弧垂示意图方法：自观测档的架空线悬挂点A处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得AA0＝a和BB0=b。

然后由公式a b f得观测档弧垂f。

2其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。

（2）角度法：――用经纬仪测。

原理：异长法。

适用：用异长法无法测量的山区、沟壑地段。

方法：按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。

①档端角度法――经纬仪仪镜中心置于一侧杆塔下方。

见图1-5图1-5 档端角度法222014b =arctan(tan )b (2)014h fa a ltg hlf a h fa a ltg高差时：或按下式计算：高差时：式中a －仪器中心至点A 的垂直距离；f －为观测气温下计算出的档距中点弧垂,m ；－仪器视线与导线相切的垂直角，即观测角；l －为被测档档距，m ；h －两杆塔的高差，m 。

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1-6。

图1-6 档外角度法211211014014h f al tga ll tg hh fal tga ll tg高差时：高差时：式中l 1－仪器距一侧杆塔的水平距离，m 。

其余符号同前。

③档内角度法――经纬仪仪镜中心置于导线或地线的正下方。

如图1-7。

图1-7 档内角度法111101--4h=01--4hf a l tga l l tghfal tga l l tg高差时：高差时：注：档内、档外测量法用于观测档无法架设经续仪或档端观测值b 太小的情况下。

弧垂的观测

架空导线的极限应力及架空导线最低点的水平应力
0 取极限的一半
观测档的弧垂：
gl 2 f 8 0
glD 8 0
2
代表档的弧垂： f D 观测档与代表档的关系
l f fD l D

2
当悬点有高差时：
2 f 1h , f f 1 cos 2 l
当
h 0.1 l
或
50 43,
高差可忽略
四、实际施工时应考虑的因素
1、导线的初伸长采用绞线的导线应考虑塑性伸长，架线时应按比例减小弧垂。长时间以后弧垂增加比例如下表：
绞线种类铝、合金铝钢芯铝绞铜钢弧垂增加比例 20％ 12％ 7％ 5％实际f ，与计算f 降低温度 20－25 15－20
第八节弧垂的观测
紧线时，为保证线路按设计应力架设，应准确的观测弧垂，防止弧垂过大或过小。弧垂的大小与导线的极限应力、档距、温度及导线承受的比载等因素有关。
一、观测档的选择原则
1、选择连续档中档距较大者或最大者进行观测； 2、选择高差较小的平坦地带； 3、耐张段内杆塔较多时，为防止导线前后张力不均，应采用多段观测。6档以下选择一段观测、 7－15档选择两段观测、、16档以上选择三段观测。
l f fD l D
2
l f fD l D

2
1 h 2 1 2 l
五、弧垂的观测法
1、等长法 2、异常法 3、经纬仪观测法分为档端观测法、档内观测法、档外观测法。
a b 2 f
档端观测法举例：经纬仪架设到架空线悬点的正下方
a A Ai

弧垂观测方法

1、测量方法：1-4 。

自观测档的架空线悬挂点 A 处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得 AA0 ＝a 和 BB0 =b。

然后由公式a +b = 2 f得观测档弧垂 f。

其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。

原理：异长法。

适用：用异长法无法测量的山区、沟壑地段。

按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。

1-5式中 a －仪器中心至点 A 的垂直距离；f－为观测气温下计算出的档距中点弧垂 ,m；9 －仪器视线与导线相切的垂直角，即观测角；l －为被测档档距， m；h－两杆塔的高差， m。

――经纬仪仪镜中心置于一侧杆塔外侧。

如图 1-6 。

高差h 0时：f = 41( a + a ltg9 士 h )2或按下式计算：9 = arctan(tan a l b)b = (2 f a )2高差h = 0时：f = 41( a + a ltg9 )2高差h 0时：f = 41( a l 1tg9 + a (l + l 1 ) tg9 h )2 高差h = 0时：f = 41( a l 1tg9 + a (l + l 1 ) tg9 )2式中 l 1 －仪器距一侧杆塔的水平距离， m 。

其余符号同前。

1-7。

高差h 0时：f = 4( a + l 1tg9 + a - (l - l 1 ) tg9 h) 高差h=0时：1注：档内、档外测量法用于观测档无法架设经续仪或档端观测值 b 太小的情况下。

f = 4( a + l 1tg9 + a - (l - l 1 ) tg9 ) 1――用水平仪测或经纬仪测。

：导线最低点的切线呈水平状态。

用水平仪可找到导线的最低点，进而可由公式算出此时的最大弧垂。

P174等长法观测弛度。

等长法是最常用的观测弛度方法，在条件许可时，应优先选用等长法。

在观测档相邻两杆塔上，由架空线悬挂点 A 、 B 处各向下量距离 f 绑扎弛度板，然后当只测Na 时f = 21 (|(N a 土 2h))| + N a ( N a 土 h )当只测Nb 时：f = 21 (|(N b 土 2h))| + N b ( N b 土 h )在观测端的弛度板处用弛度观工程望远镜观测。

弧垂观测方法

弛度观测档的选择原则：1.1紧线段在5档及以下时靠近中间选择一档；1.2紧线段在6～12档时靠近两端各选择一档； 1.3紧线段在12档以上时靠近两端及中间各选择一档1.4弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。

1.5 选择弛度观测档时，若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量1、测量方法：（1）异长法――运行线路的弧垂测量常用此法。

见图1-4。

然后由公式=得观测档弧垂f。

a b f2其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。

（2）角度法：――用经纬仪测。

原理：异长法。

适用：用异长法无法测量的山区、沟壑地段。

方法：按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。

①档端角度法――经纬仪仪镜中心置于一侧杆塔下方。

见图1-5图1-5 档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 a －仪器中心至点A 的垂直距离； f －为观测气温下计算出的档距中点弧垂,m ； θ－仪器视线与导线相切的垂直角，即观测角； l －为被测档档距，m ； h －两杆塔的高差，m 。

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1-6。

图1-6 档外角度法()()()()211211014014h f a l tg a l l tg hh f a l tg a l l tg θθθθ≠=-+-+±==-+-+高差时：高差时：式中 l 1－仪器距一侧杆塔的水平距离，m 。

导线弧垂观测-孙建勋

• （5）观测档的数量可以根据现场条件适当增加，但不得减少。
• （6）观测档宜在紧线档内均匀布置，相邻观测档相距不超过4个档距，地形起伏变化较大时，应减少观测档间距。
• （7）观测档要有典型性。例如，连续倾斜的高处和低处；较高悬挂点的两侧；相邻紧线段结
合处；重要交叉跨越档等。
-
三、弧垂观测与调整
档来观测弧垂。
-
1、选择弧垂观测档的基本原则和一般要求
• （1）所选观测档档距越大越好。（误差小）
教材答案
• （2）所选观测档挂线点高差越小越好。（误差小）
• （3）连续档在5档以内时，选择靠近中间的一档；
• （4）连续档在6～12档时，靠近两端各选一档；
• （5）连续档在12档以上时，靠近两端及中间各选一档。
f f
-
-
2、弧垂观测的必要性和重要性
• （1）线路弧垂过大会对线路安全运行产生极大威胁（引发故障跳闸或事故），对地面建筑、树木、交通都会产生安全隐患。运行时间越长，弧垂越大；尤其极限负荷时弧垂会更大。
• （2）高压线路在施工架线和运行中都会碰到观测导线弧垂的工作。尤其是新架线路经过一段运行时间后，导线会有不同程度的下垂，为了安全，就很有必要进行弧垂观测，为安全运行提供可靠的数据。
-
张力放线与非张力放线
• 张力放线是指在架线全过程中，使被展放的导线保持一定的张力而脱离地面处于架空状态的架设施工方法。按照规定，330KV以上电力线路工程必须采用张力放线，放线过程中光缆或导线不准拖地。
• 无张力放线又称为拖地放线，非张力(或无张力、松弛张力)放线，是国内外输电线路架线施工中最早采用的一种放线方法。放线的基本特点，是先用人力展放导引绳或牵引绳，而后用人力或机械（拖拉机、汽车、小牵引机等）展放导、地线，导、地线盘处并不对其导地线施加任何制动张力。也就是说，导线展放过程中基本不受力，故称之非张力放线。

导线弧垂观测

导线弧垂观测
一、陪训项目：导线弧垂观测（观测运行线路的导线弧垂）
二、指导人：
三、导线架设后的质量要求
1、弧垂误差不得超过+5%、-2.5%，且误差最大值不超过500mm，各相相对误
差不超过200mm。

2、导线、避雷线紧好后，线上不应有树枝，杂草等杂物。

导线无金钩断股等现
象。

四、观测挡的选择方法
1、紧线段5挡及以下时靠近中间选1档。

2、6—12档，靠近两端各选1档。

3、12档以上时靠近两端中间各选1档。

五、观测方法：等长法、异长法
1、导、地线初伸长以降温补偿：导线降温20度，地线降温10度。

2、施工时测量当天实际温度，查耐张段代表档距，查设计弧垂降温后代表档距
的弧垂，根据代表档距L0、代表档距的弧垂f0、观测档的档距L由公式f1=（L/ L0）f0计算好观测档弧垂值f1。

在观测杆塔量取观测点绑上花杆正确观测导、地线弧垂。

六、观测运行线路的导、地线弧垂
选择观测档，在直线杆从导线挂点量取A，绑上花杆，观测人员从A点向相邻直线杆观测，选择导线弧垂任意一点，A点至弧垂任意一点的直线延长线在相邻直线杆的相切点为B点，量取相邻直线杆至导线悬挂点的距离，由公式F=1/4（A+B）计算导线弧垂。

弧垂的观测方法弧垂测量（严选材料）

弧垂的观测方法弧垂测量（严选材料）弧垂的观测方法1、等长法(平行四边形法)2、异长法3 、角度法4 、平视法4．1等长法观测弧垂① 等长法又称平行四边形法，是最常用的观测弧垂方法。

选用等长法观测弧垂应同时满足下列要求h < 20 % L22a b f h f h ≤-≤-式中：h---观测档导线悬挂点间的高差，单位 m ；L---观测档档距，单位 m ；---观测档档距的中点弧垂，单位 m ；ha---测站端导线悬挂点至基础面的距离，单位 m ；hb---视点端导线悬挂点至基础面的距离，单位 m 。

测量距离?时，可用公式（4--2）或（4--4）求出?值，使a=b=?。

观测弧垂时，使两弧垂板上平面的连线与架空线最低点相切，即达到设计要求。

⑴ 观测档架空线悬挂点高差 h < 10 % L 时20(/)db db f f L L f ==⑵ 观测档架空线悬挂点高差h ≥ 10 % L 时2222(/)(/cos )(/)1(1/2)(/)1(1/2)(/)db db db db f L L d f L L h L f h L Φ=Φ??=+=+??③ 弧垂调整因紧线的过程较长，而由于气温变化引起弧垂变化，为使测定的弧垂及时调整到变化后的要求弧垂值，可只移任一侧弧垂板进行弧垂调整。

一般习惯用的调整方法是：当气温上升时，（Δ?/?）≤16.36 %当气温下降时，（Δ?/?）≤12.31 %可只调整一侧的弧垂板,其调整值为2Δ?，如超过以上范围时，按变化后的弧垂值同时调整两侧弧垂板。

弧垂板调整量的计算方法及计算公式：当气温上升时，4(11)m a p p f ?=++ 4--12当气温下降时，4(11n a p p f ?=++ 4—13式中：P —弧垂变量Δ?的比值。

P = Δ?/?4.2 异常法观测弧垂当观测档内两杆高度不等，而弧垂最低点不低于两杆基部连线时，可采用异常法观测弧垂。

异常法就是观测档两端弧垂板绑扎位置不等高进行弧垂观测，如下图所示。

弧垂观测的方法

弧垂观测的方法一、前言弧垂观测是地形测量中的一种重要方法，它是利用重力的作用，通过测量悬挂线的长度和倾角来确定地球表面形状和重力场分布的一种方法。

本文将详细介绍弧垂观测的方法。

二、弧垂观测原理1. 重力作用在地球表面上每个点都受到地球引力的作用，这种引力就是重力。

由于地球是一个不规则的椭球体，所以不同位置处的重力加速度大小也不同。

因此，在不同位置处进行弧垂观测可以得到不同的悬挂线长度和倾角数据，从而推算出该区域内重力场分布情况。

2. 悬挂线原理悬挂线是指在自由悬垂状态下所呈现出来的形态。

当一条线自由悬挂时，它会形成一个平衡状态，在这个状态下线与竖直方向之间会产生一个夹角，即倾角。

通过测量悬挂线长度和倾角可以计算出该位置处相对于基准面高度差。

三、弧垂仪器及材料1. 弧垂仪：主要包括支架、望远镜、水平仪、倾角仪等。

2. 悬挂线：通常使用钢丝绳或者尼龙绳，长度一般为100-200米。

3. 基准点：为了保证测量的精度，需要在测区内设置多个基准点。

四、弧垂观测步骤1. 建立基准点在测区内选择合适的位置建立基准点，并进行精确的水准测量，确定其高程值。

2. 安装弧垂仪将弧垂仪安装在基准点上，并进行调整。

首先使用水平仪调整支架水平，然后使用倾角仪调整望远镜竖直，最后通过望远镜观察悬挂线方向是否正确。

3. 悬挂线张设将悬挂线从基准点悬挂下来，并用重物将其拉直。

同时需要注意保持悬挂线与地面的距离不变。

4. 测量悬挂线长度和倾角使用测距仪或者刻度尺等工具测量悬挂线长度，并使用倾角仪测量悬挂线与竖直方向之间的夹角。

每个位置需要进行多次测量，取平均值作为最终结果。

5. 数据处理将测得的悬挂线长度和倾角数据带入公式中进行计算，得出该位置处高程值。

6. 移动弧垂仪完成一个基准点的测量后，需要将弧垂仪移动到下一个基准点，并重复以上步骤进行观测和测量。

五、注意事项1. 在进行弧垂观测前需要进行水准测量，确定基准面高程值。

2. 悬挂线需要保持张力不变，并且与地面保持一定距离。

导线弧垂观测-孙建勋

• （5）观测档的数量可以根据现场条件适当增加，但不得减少。
• （6）观测档宜在紧线档内均匀布置，相邻观测档相距不超过4个档距，地形起伏变化较大时，应减少观测档间距。
• （7）观测档要有典型性。例如，连续倾斜的高处和低处；较高悬挂点的两侧；相邻紧线段结合处；重要交叉跨越档等。
• （8）不宜选邻近转角塔的线档。
其切点均在最大弧垂处，如视线清晰时，误差较小。
2、弧垂调整
• 用等长法观测弧垂，由于温度变化，引起弧垂需要调整。如调整量为Δf，可以在两侧杆塔悬挂点各自向下延伸Δf。这种方法比较麻烦。
• 调整弧垂也可以一侧的弧垂板不动，另一侧弧垂板移动2Δf。这种方法只需登上一侧杆塔，但将引起一定的弧垂误差。这是因为这时实际上已不是等长法了，与导线相切那点位置不是中点弧垂处所致。
内导线悬挂点A、B沿杆塔垂直向下量取f 值，并在所量取的地方A'、B'处固定已做好记号的弧垂板或者花杆。 ③在悬挂点的下方用眼观看弧垂板或者花杆上的记号。
④收紧或放松导线，当两侧弧垂板上记号和导线相切时，弧垂即为所需的f值。
请看相关视频
悬挂点等高时弧垂的基本计算
设耐张段的代表档档距为lD，垂弧为fD；观测档档距为l，中点垂弧为f。则悬挂点等高时有
五、实操考核
• 1、考核要点 • （1）个人防护用具齐备（工作服、安全帽、绝缘鞋） • （2）登杆工具正确检查 • （3）弧垂板正确悬挂 • （4）紧线器、卡线器正确安装、使用 • （5）弧垂正确观测与调整 • （6）工作终结与检查验收
2、主要步骤
• 1、工器具准备齐全 • 2、登杆 • （1）检查电杆和登杆工具 • （2）登杆至正确位置 • 3、量取弧垂板固定位置 • 在电杆A、B上以导线悬挂点为基准，分别向下量取观测弧垂f的长度，定
