3.检验 是指判断被测物理量是否合格（ 在规定范围内）的过程，通常不一定要 求得到被测物理量的具体数值。检验包 括测量、比较与判断等3个过程。
4.测试 是指试验研究性质的测量，也 可理解为试验和测量的全过程。
5.检定 是指为评定计量器具的计量性能 （准确度、稳定度、灵敏度等）并确定 其是否合格所进行的全部工作。检定的 主要对象是计量器具。
2.2.2 量值传递系统
• 长度量值传递系统 • 角度量值传递系统
一、长度基准
长度单位“米”已经历3次演变。1889 年第1届国际计量大会根据31根基准 尺与档案米尺的比较结果，确定其中 的第6根尺（No.6）为国际米原器（ 即米的基准）。随着光波技术的发展 ，1960年第11届国际计量大会上将米 的定义改为“米的长度等于Kr86原子 在的真谱空 线中 波从 长能 的级16250P7106至3.57d35倍跃”迁。时随辐着射 激光稳频技术的发展，1983年第17届 国际计量大会通过了新的米定义，即 “米是光在真空中1/299792458s时间 间隔内经过的距离”。
基本单位是米，常用单位有毫米和微 米．平面角度单位为弧度，微弧度及 度，分，秒．
3)测量方法 测量方法是指测量时所采用的测量
原理，计量器具和测量条件的综合．
4)测量准确度 ----- 测量误差 测量准确度指测得值与被测量真值
相一致的程度． -----差异
2.计量 是研究测量、保证量值准确一致 的一门科学，具有准确性、一致性、溯 源性和法制性的特点。过去我国称为“ 度量衡”，其含义是关于长度、容积和 重量的测量，主要器具是尺、斗、秤。
6.比对 是指在规定的条件下对相同准 确度等级的同类基准、标准或工作用计 量器具之间的量值进行比较。
2.2 计量单位和量值传递系统
1.2.1 基本计量单位定义和计量基准 1.2.2 量值传递系统 1.2.3 量块
2.2.1 基本计量单位定义和计量基准
为保证测量的准确性，必须建立起统 一可靠的计量基准，在我国法定计量单位 制中，长度的基本单位是米(mm)． m → dm → cm → mm →um →nm
用光当尺既方便又准确，用氪86当尺，精确度 可以达到 0.001微米，大约相当于一根头发直 径的十万分之一。世界各地都可以制造氪灯， 不必去国际计量局核对米尺了。
激光出现以后，氪灯就逊色多了。用激 光的波长当尺，从理论上推算，可以比 氪86同位素灯准确100万倍。
激光是一把上天下海的好尺子，用起来 得心应手，精巧准确。所以1983年10月 ，联合国度量组织在巴黎举行会议，规 定了新的“米”的定义，即把光在真空 中299792458 分之一秒所走的距离定为一 个标准米。近几年来，各种激光尺已经 相继问世，
二、长度量值传递系统
用光波波长作为长度基准不便于在生产 中直接使用，必须把复现的长度基准量 值逐级准确的传递到生产中所使用的各 种测量器具直至工件上去，即建立量值 传递系统，才能保证量值的统一。
¨ 长度量值传递系统
在国际计量组织推荐的复现米定义的 若干标准谱线中，碘吸收稳定的 633nm 激光波长标准是目前世界上实 用性最强、影响面最大、应用面最广、 最受重视的长度基准.
第2章几何量测量基础

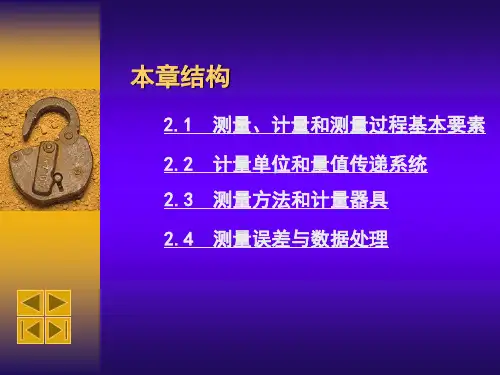

本章结构
2.1 概述 2.2 计量单位和量值传递系统 2.3 测量方法和计量器具 2.4 测量误差与数据处理
2.1 概述

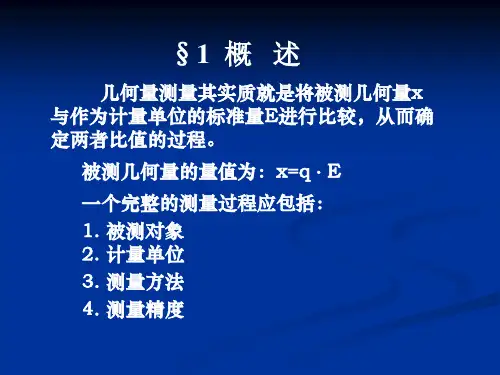

互换性的实现，除了合理规定各种几何 参数的要求及公差外，在加工和装配时 ，还必须判断质量是否合格，只有质量 合格的零件才有互换性。本课程中，涉 及的是长度、角度、表面形状、位置、 粗糙度等几何量的测量问题，习惯上称 为测量技术。
2.1.1 测量的 概念
测量：将被测量与标准量进行比较，得 出其比值的全过程。
一个完整的测量过程应包含以下4个要 素：
1)测量对象
测量过程四要素 2)测量单位 3)测量方法
4)测量准确度
1)测量对象 -----几何量(长度，角度，表面粗
糙度，形状和位置误差以及螺纹，齿 轮的各几何参数等)
2)测量单位 在我国法定计量单位中，长度的
1889年的第一届国际计量大会确定“米原 器”为国际长度基准，它规定1米就是米 原器在0摄氏度时两端的两条刻线间的距 离。米原器的精度可以达到0.1 微米，也 就是千万分之一米，可以说够精确的了。
光波技术的发展，第11届国际计量大会各国代 表一致通过决议，废除了米原器对米的定义， 理由是它既不方便，也不准确。在废除旧的“ 米”的标准的同时，也规定了新的“米”的标 准，它就是氪86同位素灯在规定条件下发出的 橙黄色光在真空中的波长。
标称长度是指刻印在量块上用以标明其与 主单位米之间比值的量值，也称为量块长 度的示值；
中心长度是指量块一个测量面的中心点到 另一个测量面之间的垂直距离；
量块的长度是指量块一个测量面上任意一 点到另一个测量面之间的垂直距离，量块 测量面上最大和最小长度之差称为量块的 长度变动量。
标称长度不大于 10mm的量块，截面尺寸为 30mm x9mm；标称长度>10mm至100mm的量块
直 接 测 量 法
角度量块
光隙法
各种角度量具
2.1.3量块 量块又称块规，是由两个相互平行的测量面之
间的距离来确定其工作长度的高精度量具，在计 量部门和机械制造中应用较广。它除了作为量值 传递的媒介外，还可用于计量器具、夹具的调整 以及工件的测量和检验。
1.量块的材料、形状和尺寸 量块一般用铬锰钢或线膨胀系数小、材质稳定、 耐磨、不易变形的材料制成。其参数有中心长度 和标称长度、长度变动量。
目前我国现行有效的633nm 国家长度基 准和副基准装置共有3 套，其中基准装置 保存在中国计量科学研究院，副基准装置 分别保存在中国测试技术研究院和中国航 空工业第一集团公司北京长城计量测试技 术研究所。
Hale Waihona Puke Baidu
¨ 角度量值传递系统
基准多面棱体 自准直仪
比较测量法
标准测角仪
直接．测量法 比较测量法
多面棱体工作基准
； ，截面尺寸为35mm x9mm
量块一般是长方形六面体形状，。它有 两个非常光平面度很好的平行平面（测 量面）
