CATIA大型装配的轻量化技巧
CATIA大型装配的轻量化技巧在CATIA中进行大型装配设计时,由于模型的复杂性和尺寸的庞大,可能会导致计算机性能下降和数据管理困难。
因此,轻量化技巧是必不可少的,以便提高性能和简化数据管理。
以下是一些常用的CATIA大型装配的轻量化技巧:1.模块化设计:将装配设计拆分为多个模块,每个模块代表具有独立功能的子组件。
这样可以将设计任务分解为更小的部分,降低计算机负荷,同时也方便后续的维护和修改。
2.层次化组织:将装配层次结构分层次组织,将具有相似功能或层次的部件组合在一起。
这样可以减少层次之间的复杂关系,简化装配设计,并提高性能。
3.约束简化:在装配设计中,只应使用必要的约束。
过多的约束会增加计算负荷,降低性能。
应该尽量减少约束的数量,只保留必要的约束。
4.延迟装配:对于复杂的部件,可以使用延迟装配功能。
延迟装配可以将装配过程简化为只在需要的时候加载部件,从而减少计算机负荷。
5. LOD(Level of Detail)管理:使用LOD管理功能可以根据需要选择加载不同精细度的部件。
当需要查看细节时,加载高精度的部件;当只需要大致了解时,加载低精度的部件。
这可以显著提高性能。
6.几何集合:使用几何集合功能可以将多个相关部件组合到一个几何集合中。
这将减少装配层次的数量,简化装配设计,并提高性能。
7.去除不必要的功能:对于大型装配,通常会有一些部件或功能是不必要的。
这些部件可以通过去除不必要的表面、特征或体积来精简。
这样可以减少计算机负荷,提高性能。
8.数据管理优化:使用CATIA的数据管理功能,如产品结构管理(PSM)和全局变量,可以更好地管理和控制大型装配的数据。
这些功能可以使数据管理更高效,减少数据错误和冗余。
综上所述,以上是CATIA大型装配的一些常用轻量化技巧。
通过合理应用这些技巧,可以提高性能,简化数据管理,并提高设计效率。
CATIA装配约束技巧解析

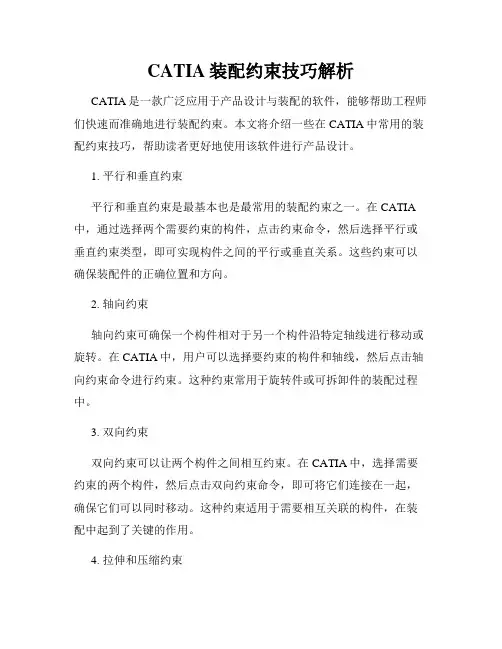

CATIA装配约束技巧解析CATIA是一款广泛应用于产品设计与装配的软件,能够帮助工程师们快速而准确地进行装配约束。
本文将介绍一些在CATIA中常用的装配约束技巧,帮助读者更好地使用该软件进行产品设计。
1. 平行和垂直约束平行和垂直约束是最基本也是最常用的装配约束之一。
在CATIA 中,通过选择两个需要约束的构件,点击约束命令,然后选择平行或垂直约束类型,即可实现构件之间的平行或垂直关系。
这些约束可以确保装配件的正确位置和方向。
2. 轴向约束轴向约束可确保一个构件相对于另一个构件沿特定轴线进行移动或旋转。
在CATIA中,用户可以选择要约束的构件和轴线,然后点击轴向约束命令进行约束。
这种约束常用于旋转件或可拆卸件的装配过程中。
3. 双向约束双向约束可以让两个构件之间相互约束。
在CATIA中,选择需要约束的两个构件,然后点击双向约束命令,即可将它们连接在一起,确保它们可以同时移动。
这种约束适用于需要相互关联的构件,在装配中起到了关键的作用。
4. 拉伸和压缩约束拉伸和压缩约束可以确保构件在装配过程中保持一定的距离。
在CATIA中,用户可以通过选择两个需要约束的构件,点击拉伸或压缩约束命令,然后指定距离值,来实现构件之间的拉伸或压缩关系。
这种约束可用于确保构件在装配中的间隔和对齐。
5. 表面约束表面约束可以确保构件之间的接触和对齐。
在CATIA中,用户可以通过选择两个构件表面,点击表面约束命令,来实现它们之间的接触关系。
这种约束常用于装配过程中的摩擦和对位特性。
6. 角度约束角度约束用于确保构件之间的角度正确。
在CATIA中,用户可以选择两个需要约束的构件和参考轴线,然后点击角度约束命令,来设定它们之间的角度。
这种约束对于确保装配件的正确定位和方向至关重要。
通过掌握这些CATIA装配约束技巧,工程师们可以更高效、准确地完成产品设计与装配。
CATIA软件为装配约束提供了丰富的功能,使得工程师们能够灵活地进行装配关系的建立和调整。
CATIA软件零件装配技巧
CATIA软件零件装配技巧CATIA是一种常用的计算机辅助设计软件,广泛应用于机械设计、航空航天、汽车制造等领域。
在使用CATIA软件进行零件的装配时,掌握一些技巧可以提高工作效率和准确性。
本文将介绍CATIA软件零件装配的一些技巧和注意事项。
一、零件装配的基本流程1. 新建装配文件:打开CATIA软件,选择“新建装配文件”选项,在弹出的对话框中确定文件名和保存路径。
2. 导入零件文件:选择“插入零件”功能,将需要装配的零件文件导入到装配文件中。
可以通过浏览文件夹或直接拖拽文件的方式导入。
3. 建立装配关系:选择两个需要装配的零件,在CATIA工具栏的“装配工具”中选择不同的装配关系,如配合关系、约束关系等。
根据零件的实际需求来选择相应的装配方式。
4. 调整零件姿态:通过选择零件,利用旋转、平移等操作来调整零件的位置和角度。
可以使用CATIA提供的基本工具栏或者快捷键完成操作。
5. 检查装配结果:完成零件装配后,需要进行检查,确保各个零件之间的装配关系正确且稳定。
可以通过模拟、动画等功能来检查装配效果。
二、零件装配的技巧和注意事项1. 熟悉软件界面和操作:在使用CATIA软件进行零件装配前,建议先熟悉软件的界面布局和常用操作。
了解工具栏的功能和快捷键的设置,可以提高操作的效率。
2. 建立正确的装配关系:在进行零件装配时,应该根据零件的特性和装配要求选择合适的装配关系。
合理使用配合、约束等关系,可以确保装配的准确性和稳定性。
3. 使用辅助功能:CATIA提供了许多辅助功能,如装配特征、装配模式等。
这些功能可以帮助用户更快速、更准确地完成零件的装配工作。
4. 注意零件命名和管理:在进行零件装配时,应该给每个零件命名,并进行合理的管理。
命名规范可以避免混淆和误操作,方便后续的修改和维护工作。
5. 注意装配顺序:在进行多个零件的装配时,需要注意装配的顺序。
通常情况下,先装配较底层的零件,再逐步向上装配。
CATIA软件装配技巧

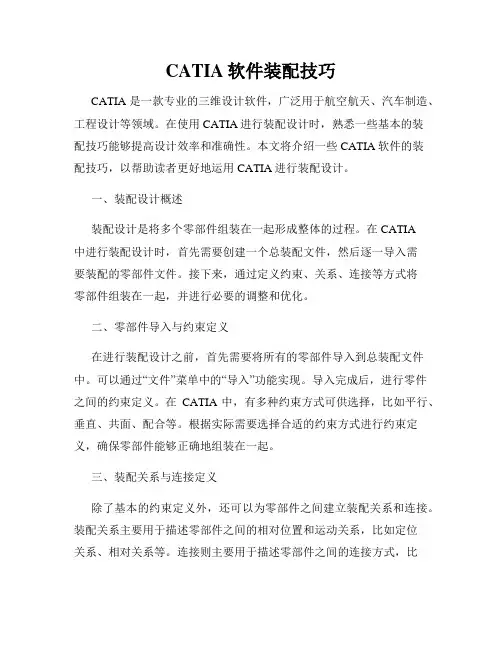

CATIA软件装配技巧CATIA是一款专业的三维设计软件,广泛用于航空航天、汽车制造、工程设计等领域。
在使用CATIA进行装配设计时,熟悉一些基本的装配技巧能够提高设计效率和准确性。
本文将介绍一些CATIA软件的装配技巧,以帮助读者更好地运用CATIA进行装配设计。
一、装配设计概述装配设计是将多个零部件组装在一起形成整体的过程。
在CATIA中进行装配设计时,首先需要创建一个总装配文件,然后逐一导入需要装配的零部件文件。
接下来,通过定义约束、关系、连接等方式将零部件组装在一起,并进行必要的调整和优化。
二、零部件导入与约束定义在进行装配设计之前,首先需要将所有的零部件导入到总装配文件中。
可以通过“文件”菜单中的“导入”功能实现。
导入完成后,进行零件之间的约束定义。
在CATIA中,有多种约束方式可供选择,比如平行、垂直、共面、配合等。
根据实际需要选择合适的约束方式进行约束定义,确保零部件能够正确地组装在一起。
三、装配关系与连接定义除了基本的约束定义外,还可以为零部件之间建立装配关系和连接。
装配关系主要用于描述零部件之间的相对位置和运动关系,比如定位关系、相对关系等。
连接则主要用于描述零部件之间的连接方式,比如螺栓连接、焊接连接等。
通过合理定义装配关系和连接,能够更好地模拟实际装配过程,减少误差并提高装配效率。
四、装配调整与优化在进行零部件装配时,难免会遇到一些问题,比如零部件无法完全贴合、位置不准确等。
这时可以通过调整和优化装配关系来解决问题。
CATIA提供了灵活的装配调整工具,可以通过修改约束、调整连接等方式来优化装配效果。
在调整过程中,可以使用CATIA的3D模拟功能观察装配过程,及时发现并解决问题,确保装配质量和准确性。
五、装配分析与验证完成装配设计后,还可以进行装配分析和验证。
CATIA提供了丰富的装配分析功能,可以对装配件进行运动学分析、碰撞分析、刚体分析等,以评估装配的合理性和可行性。
在进行分析和验证时,需要合理设置参数和条件,并根据分析结果进行调整和优化,确保装配设计的可靠性和安全性。
CATIA装配约束技巧

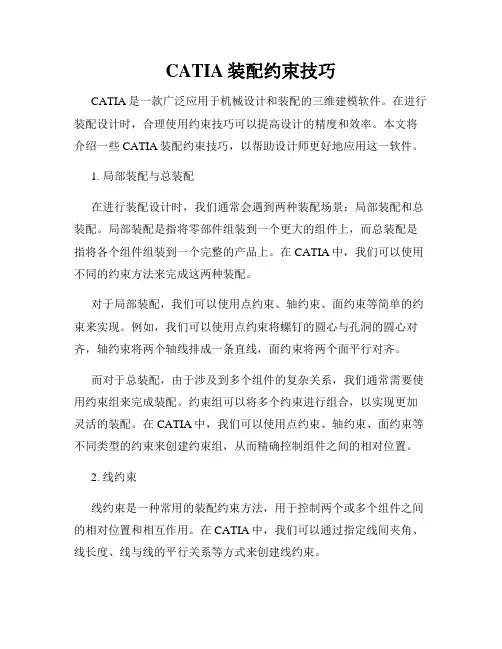

CATIA装配约束技巧CATIA是一款广泛应用于机械设计和装配的三维建模软件。
在进行装配设计时,合理使用约束技巧可以提高设计的精度和效率。
本文将介绍一些CATIA装配约束技巧,以帮助设计师更好地应用这一软件。
1. 局部装配与总装配在进行装配设计时,我们通常会遇到两种装配场景:局部装配和总装配。
局部装配是指将零部件组装到一个更大的组件上,而总装配是指将各个组件组装到一个完整的产品上。
在CATIA中,我们可以使用不同的约束方法来完成这两种装配。
对于局部装配,我们可以使用点约束、轴约束、面约束等简单的约束来实现。
例如,我们可以使用点约束将螺钉的圆心与孔洞的圆心对齐,轴约束将两个轴线排成一条直线,面约束将两个面平行对齐。
而对于总装配,由于涉及到多个组件的复杂关系,我们通常需要使用约束组来完成装配。
约束组可以将多个约束进行组合,以实现更加灵活的装配。
在CATIA中,我们可以使用点约束、轴约束、面约束等不同类型的约束来创建约束组,从而精确控制组件之间的相对位置。
2. 线约束线约束是一种常用的装配约束方法,用于控制两个或多个组件之间的相对位置和相互作用。
在CATIA中,我们可以通过指定线间夹角、线长度、线与线的平行关系等方式来创建线约束。
例如,当我们需要将两个杠杆组件连接在一起时,我们可以使用线约束来控制它们的相对位置和运动。
我们可以指定两个杠杆上的一条直线,并设置它们之间的角度和距离,从而实现杠杆的运动约束。
此外,在使用线约束时,我们还可以添加更多的条件来精确控制装配的行为。
例如,我们可以约束杠杆只能在一个平面内运动,或者限制杠杆的旋转范围等。
这些额外的条件可以帮助我们设计出更加准确和可靠的装配。
3. 附加几何约束CATIA中还提供了一些附加几何约束,用于控制组件和特征之间的关系。
这些约束包括对称约束、垂直约束、水平约束、平行约束等。
对称约束用于限制装配中的对称关系。
例如,当我们设计一个对称的零件时,我们可以使用对称约束,将一个特征的镜像复制到另一侧,以实现对称装配。
CATIA装配技巧

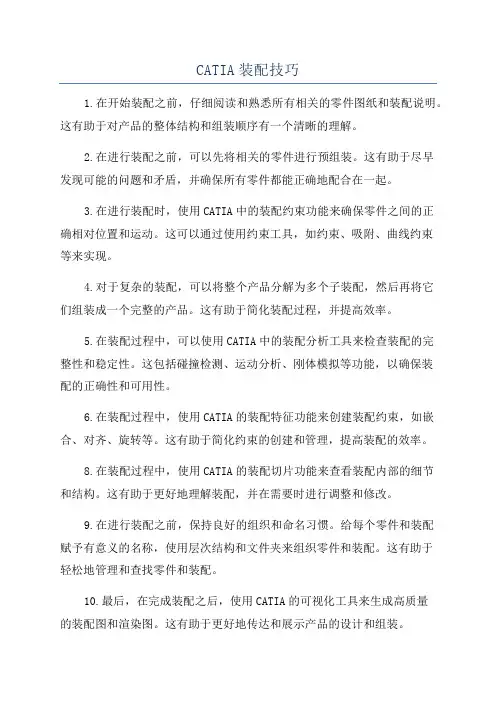

CATIA装配技巧1.在开始装配之前,仔细阅读和熟悉所有相关的零件图纸和装配说明。
这有助于对产品的整体结构和组装顺序有一个清晰的理解。
2.在进行装配之前,可以先将相关的零件进行预组装。
这有助于尽早发现可能的问题和矛盾,并确保所有零件都能正确地配合在一起。
3.在进行装配时,使用CATIA中的装配约束功能来确保零件之间的正确相对位置和运动。
这可以通过使用约束工具,如约束、吸附、曲线约束等来实现。
4.对于复杂的装配,可以将整个产品分解为多个子装配,然后再将它们组装成一个完整的产品。
这有助于简化装配过程,并提高效率。
5.在装配过程中,可以使用CATIA中的装配分析工具来检查装配的完整性和稳定性。
这包括碰撞检测、运动分析、刚体模拟等功能,以确保装配的正确性和可用性。
6.在装配过程中,使用CATIA的装配特征功能来创建装配约束,如嵌合、对齐、旋转等。
这有助于简化约束的创建和管理,提高装配的效率。
8.在装配过程中,使用CATIA的装配切片功能来查看装配内部的细节和结构。
这有助于更好地理解装配,并在需要时进行调整和修改。
9.在进行装配之前,保持良好的组织和命名习惯。
给每个零件和装配赋予有意义的名称,使用层次结构和文件夹来组织零件和装配。
这有助于轻松地管理和查找零件和装配。
10.最后,在完成装配之后,使用CATIA的可视化工具来生成高质量的装配图和渲染图。
这有助于更好地传达和展示产品的设计和组装。
总结起来,CATIA装配技巧包括仔细阅读和理解相关图纸和说明、预组装零件、使用装配约束、分解复杂装配、使用装配分析工具、使用装配特征、使用装配切片、保持组织和命名习惯等。
这些技巧有助于提高装配效率,确保装配的准确性和可用性。
CATIA软件装配连接技巧
CATIA软件装配连接技巧CATIA是一款广泛应用于航空航天、汽车和机械工程等领域的三维建模软件。
在进行装配设计时,合理的连接技巧是非常重要的,它能够确保装配结构的稳定性和性能。
本文将介绍一些CATIA软件中常用的装配连接技巧,希望对您的设计工作有所帮助。
一、约束连接约束连接是CATIA软件中最简单也是最常用的连接方式之一。
在进行装配设计时,我们通常需要将不同零部件通过约束连接在一起,以模拟实际装配工况。
在CATIA中,可以使用多种约束类型,如平行、垂直、相切、对应点等,来实现零部件之间的连接关系。
通过合理选择约束类型和约束位置,可以确保装配结构的刚度和精度。
二、连接塞圈连接塞圈是一种常用于轴-孔连接的技术。
在CATIA软件中,我们可以通过使用连接塞圈工具来实现轴和孔件之间的连接。
该连接方式具有较高的装配精度和刚度,适用于要求较高的装配设计。
在使用连接塞圈时,需要注意塞圈的尺寸和位置,以确保连接的合理性。
三、公差链公差链是CATIA软件中用于模拟装配公差的工具之一。
在实际装配设计中,由于制造误差的存在,零部件之间的尺寸和位置往往无法完全满足要求。
公差链可以帮助我们分析和评估装配结构的公差影响,提前发现潜在的装配问题。
通过合理设置公差链,并进行公差敏感性分析,可以优化装配结构,提高装配成功率。
四、局部约束局部约束是一种常用于复杂装配结构的连接技巧。
在某些情况下,装配结构中的某些区域可能无法直接进行普通的约束连接,这时可以使用局部约束来实现连接。
局部约束可以将多个零部件的特定区域进行连接,并保持其相对位置关系。
在CATIA软件中,可以使用多种局部约束类型,如点到平面、点到曲面等,来满足不同装配需求。
五、虚拟零部件虚拟零部件是CATIA软件中的一种特殊对象,它可以模拟实际零部件的位置和运动关系。
在进行装配设计时,有时为了简化模型以提高计算效率,我们可以将一些零部件合并为虚拟零部件。
虚拟零部件可以通过约束连接等方式与其他实际零部件进行连接,并具有与实际零部件相同的约束效果。
CATIA装配设计技巧分享
CATIA装配设计技巧分享在工业制造领域,装配设计是一个至关重要的环节。
CATIA作为一种强大而专业的三维设计软件,为工程师们提供了丰富的工具和功能,使得装配设计变得更加高效和准确。
本文将分享一些CATIA装配设计的技巧,帮助读者更好地运用CATIA进行装配设计。
一、理解装配设计的概念和原则装配设计是指将多个零件组合在一起,形成一个功能完整的整体。
在进行装配设计时,需要考虑零件之间的互动关系、装配顺序和装配约束等因素。
理解和掌握装配设计的概念和原则是进行CATIA装配设计的基础。
二、使用CATIA的装配设计环境CATIA提供了专门的装配设计环境,可以方便地进行装配设计的创建和编辑。
在CATIA中,通过打开档案→新建→装配设计,即可进入装配设计环境。
在这个环境下,可以进行零件的位置调整、装配约束的添加和调整等操作。
三、合理使用装配约束装配约束是指将不同零件之间的相对位置关系定义好,使得它们能够正确地组装在一起。
在CATIA中,有多种装配约束可供选择,如平面约束、轴向约束、角度约束等。
在进行装配设计时,应根据具体情况选择合适的装配约束,并进行适当的调整和优化,以确保装配的准确性和稳定性。
四、使用装配关系分析工具在CATIA中,装配关系分析工具可以帮助工程师们更好地了解装配结构中的关系和相互作用。
通过使用这个工具,可以方便地查看装配设计中各个零件之间的位置关系、碰撞情况和冲突等问题,从而及时进行调整和修正。
五、合理使用驱动装配驱动装配是指通过在装配设计中添加参数和公式,使得整个装配结构能够根据输入参数的变化而实时调整。
在CATIA中,可以通过添加公式和关联参数等方式来实现驱动装配。
合理使用驱动装配可以大大提高装配设计的灵活性和效率。
六、注意装配设计的优化和简化在进行CATIA装配设计时,应注重对装配结构进行优化和简化。
通过合理的优化设计,可以减少零件数量和装配步骤,降低生产成本和装配难度。
同时,还可对装配设计进行仿真和分析,以确保装配结构的稳定性和可靠性。
CATIA软件装配标准件使用技巧
CATIA软件装配标准件使用技巧CATIA是一种广泛用于三维建模和装配的计算机辅助设计软件。
在CATIA中,标准件是常用的零件库,它们可以帮助我们快速构建和装配产品。
本文将介绍CATIA软件中装配标准件的使用技巧。
一、标准件的导入和定位在CATIA中,标准件库通常以CATPart格式提供。
要导入标准件,可以选择“文件”菜单下的“导入”选项。
在弹出的对话框中,选择标准件所在的文件,并单击“打开”按钮。
CATIA将自动将标准件导入到工作空间中。
导入的标准件通常处于默认位置,我们需要将其定位到正确的位置。
选择“装配设计”工作台,打开“装配”菜单,并选择“约束”选项。
在装配约束对话框中,选择所需的约束类型,并按照装配要求对标准件进行定位。
通过导入和定位标准件,我们可以快速构建产品的装配模型。
二、标准件的查找和选择CATIA提供了便捷的标准件查找和选择功能,使我们能够快速找到所需的标准件。
在CATIA的“工具”菜单下选择“标准件定位器”。
在标准件定位器窗口中,我们可以按照分类、型号或关键字来查找标准件。
通过输入相关的搜索条件,CATIA将在标准件库中过滤出符合条件的标准件,以供选择。
选择所需的标准件后,我们可以将其拖放到设计空间中进行装配。
同时,标准件定位器还提供了标准件的详细信息和预览功能,以便我们更好地了解标准件的特性和尺寸。
三、标准件的约束和连接在CATIA中,标准件的约束和连接是关键的操作步骤,它们可以确保装配的准确性和稳定性。
选择所需的标准件后,在装配设计工作台中打开“约束”菜单,并选择适当的约束类型。
根据装配需求,我们可以使用各种约束类型,如定位约束、角度约束和距离约束等。
在约束对话框中,CATIA将要求我们选择装配的目标构件和基准构件。
通过选择正确的构件,我们可以将标准件与其他零件进行精确定位和连接。
四、标准件的参数化在CATIA中,我们可以对标准件进行参数化操作,以满足不同装配需求和设计变化。
CATIA装配调整
CATIA装配调整在机械设计领域中,CATIA(Computer-Aided Three-dimensional Interactive Application)是一个非常重要的工具。
它为工程师提供了一个强大的平台,能够进行各种设计、建模和装配操作。
在进行装配设计时,调整装配件的位置和姿态以相互匹配是至关重要的。
因此,本文将介绍CATIA中的一些装配调整技巧,以帮助工程师更好地完成装配设计任务。
一、CATIA装配调整的基本原则在开始讨论具体的调整方法之前,我们首先需要了解一些基本原则。
在装配调整过程中,我们需要遵循以下几个原则:1. 确定调整范围:在调整装配件之前,我们需要明确要调整的范围。
这可以通过选择相应的零件或组件来完成。
2. 确定调整方式:CATIA提供了多种装配调整方式,包括平移、旋转、约束等。
根据具体的装配结构和要求,选择合适的调整方式。
3. 保证装配关系:在进行装配调整时,必须确保装配关系的正确性。
即使对于微小的调整,也要仔细检查装配关系以避免引入错误或不必要的干涉。
二、平移调整平移调整是最常用的装配调整方式之一。
CATIA提供了简单而直观的方式来进行平移调整。
以下是一些实用技巧:1. 选择基准点:平移调整是基于某个基准点进行的。
在进行平移调整时,我们需要首先选择一个基准点,然后将此点移动到新的位置或者相对于另一个点进行平移。
2. 指定位移距离:在选择基准点后,我们需要指定一个位移距离。
我们可以手动输入位移距离,也可以使用CATIA提供的辅助工具,如拖动方式进行位移调整。
3. 调整方向和方式:CATIA允许在平移调整中指定调整方向和方式。
我们可以选择在三个坐标轴上进行平移调整,或者相对于其他部件进行平移。
三、旋转调整除了平移调整外,旋转调整也是常用的装配调整方式。
旋转调整可以帮助我们调整零件的旋转角度和方向。
以下是一些旋转调整的技巧:1. 选择基准轴:在进行旋转调整之前,我们需要选择一个基准轴。
CATIA软件模型装配路径规划技巧
CATIA软件模型装配路径规划技巧一、引言近年来,随着科技的快速发展,计算机辅助设计和制造软件广泛应用于各个行业。
CATIA软件作为一种领先的三维CAD软件,被广泛应用于航空航天、汽车、机械制造等领域。
在使用CATIA软件进行模型装配时,路径规划是一个重要且复杂的任务。
本文将介绍一些CATIA软件模型装配路径规划的技巧,帮助用户提高工作效率和成果质量。
二、模型装配路径规划技巧在进行模型装配时,合理的路径规划能够有效地提高装配效率和优化装配过程。
下面将介绍几个常用的路径规划技巧。
2.1 使用装配约束在CATIA软件中,装配约束是一个非常重要的概念。
通过在模型元素之间定义适当的装配约束,可以保证装配的正确性和稳定性。
合理使用装配约束能够避免模型在装配过程中出现不必要的过度运动,减少冲突和碰撞,提高装配的精度和可靠性。
2.2 应用装配顺序在进行模型的装配时,选择合适的装配顺序也是十分重要的。
通过合理的装配顺序,可以减少后续装配过程中的麻烦和错误。
一般来说,应先从简单的零部件开始装配,再逐步将其组合成更复杂的模块和装配体。
这样能够降低错误发生的可能性,提高装配的效率。
2.3 使用项目导航器CATIA软件提供了项目导航器功能,可以对模型进行层次化管理和展示。
在进行路径规划时,使用项目导航器可以更清晰地了解模型的结构和装配关系,辅助进行路径的选择和定位。
此外,项目导航器还可以方便地切换不同零部件和装配体的显示,提高操作的便利性和可视性。
2.4 优化约束条件在进行模型的装配路径规划时,经常会遇到约束条件的冲突和重复。
为了提高路径规划的效果和减少错误,需要仔细审查和优化约束条件。
可以适当将约束条件进行简化和合并,减少不必要的重要性和数量。
同时,还要注意检查约束条件是否矛盾或者过于严格,及时调整和改进。
2.5 利用CATIA软件的辅助工具CATIA软件提供了丰富的辅助工具,可以帮助用户进行模型装配路径规划。
例如,可以利用CATIA自带的碰撞检测工具,检测模型在装配过程中是否存在碰撞和冲突。
CATIA软件装配质量控制技巧
CATIA软件装配质量控制技巧CATIA是一款广泛应用于机械设计领域的三维设计软件,它提供了丰富的功能和工具,可用于装配设计。
在进行装配设计时,保证装配质量是非常重要的。
本文将为您介绍几种CATIA软件装配质量控制技巧,以帮助您提高装配设计的效率和准确性。
1. 学会使用装配约束CATIA软件提供了丰富的装配约束工具,例如:接触约束、轴向约束、平行约束等。
合理的使用这些约束可以确保装配件之间的正确位置和相对运动。
在进行装配设计时,遵循正确的装配约束原则是非常重要的。
2. 确保装配件的几何质量在进行装配设计之前,必须确保装配件的几何质量是符合要求的。
通过使用CATIA软件的几何修复功能,可以修复装配件中的几何错误,确保其几何质量符合要求。
如有必要,可以使用自动修复功能或手动修复功能。
3. 合理使用装配辅助功能CATIA软件提供了许多辅助功能,可用于提高装配设计的效率和准确性。
例如:装配过程中的装配布局功能可以让您以图形化的方式管理装配文件,快速了解装配的结构和关系。
另外,使用CATIA的装配问题解决工具,可以快速检测和解决装配过程中的问题。
4. 注意装配顺序在进行装配设计时,必须注意合理的装配顺序。
合理的装配顺序可以减少错误和冲突,确保装配的正确性和稳定性。
在实际操作中,可以先进行局部装配,再进行总体装配,逐步将各个零部件装配到最终的产品中。
同时,也可以使用CATIA软件的装配顺序规则功能,自动化地控制装配的顺序。
5. 进行装配分析CATIA软件提供了强大的装配分析工具,可以帮助您评估装配设计的性能和可靠性。
通过进行装配分析,您可以发现和解决装配中的潜在问题,例如:干涉、偏差、强度等。
同时,还可以进行优化和改进,提高产品的质量和性能。
6. 编写装配设计文档在进行装配设计时,及时编写装配设计文档是非常重要的。
装配设计文档可以记录装配设计的过程和结果,是对装配设计进行评估和审查的重要依据。
同时,也可以作为后续工作的参考和指导。
CATIA软件机械装配方法
CATIA软件机械装配方法CATIA是一款常用于机械设计和装配的三维建模软件,它提供了丰富的工具和功能,可以帮助工程师高效地进行各种机械装配任务。
本文将介绍CATIA软件中常用的机械装配方法,包括零部件导入、节点连接、配合关系和运动模拟等。
一、零部件导入CATIA软件支持多种格式的零部件导入,包括STEP、IGES和CATPart等。
导入过程简单快捷,用户只需选择相应的导入格式,然后通过导入向导进行相关设置即可。
导入后的零部件可以在软件中进行编辑和装配。
二、节点连接节点连接是机械装配的基础,通过连接节点可以将不同零部件组装在一起。
在CATIA软件中,用户可以通过多种方式进行节点连接,包括约束连接和基于关系的连接。
1. 约束连接约束连接是指通过添加约束条件来使零部件之间的节点保持一定的相对位置和运动关系。
常用的约束条件包括平行、垂直、共线、同心等。
用户只需选择相应的节点并添加相应的约束条件,CATIA软件会自动计算并生成合适的约束连接。
2. 基于关系的连接基于关系的连接是指在零部件之间建立相应的关系,通过这些关系可以控制零部件之间的相对位置和运动关系。
CATIA软件提供了多种关系选项,包括点与面的连接、轴线连接、平面连接等。
用户只需选择合适的关系选项并设置相应的参数,即可完成节点连接。
三、配合关系配合关系是指连接零部件时保持一定的配合条件,用于保证零部件之间的互动和运动要求。
在CATIA软件中,用户可以通过添加配合关系来实现不同零部件之间的配合。
常见的配合关系包括圆配合、键配合和过盈配合等。
用户只需选择相应的配合关系,并设置相应的参数,即可完成配合关系的添加。
四、运动模拟运动模拟是机械装配过程中必不可少的一环,它可以帮助用户验证装配的正确性和可靠性。
在CATIA软件中,用户可以通过运动模拟功能模拟机械装配过程中零部件的相对运动和碰撞情况。
用户只需设置相应的运动路径和参数,CATIA软件会自动计算并生成相应的运动模拟结果。
CATIA软件模型装配技巧
CATIA软件模型装配技巧CATIA是一款广泛应用于工程设计领域的三维建模软件,通过它可以进行复杂零部件的设计与装配。
在使用CATIA进行模型装配时,掌握一些技巧可以提高效率、保证装配质量。
本文将介绍几种CATIA软件模型装配的技巧。
一、有效使用约束功能1.1 局部限制在进行模型装配时,需注意选择局部限制,即将零部件装配到相应的零部件的特定位置上。
可通过选取参考平面、轴线等特征,将待装配的零部件与目标零部件相对定位,然后使用定位约束固定零部件的位置。
1.2 三角锁定合理使用“三角锁定”功能可以增加装配的稳定性。
通过将三个约束关系链接在一起形成一个封闭的三角形,可以确保零部件在装配过程中保持固定位置,并避免不必要的位移。
1.3 智能约束利用CATIA的特性和功能,可以为零部件添加智能约束。
这些约束可以根据设计要求自动调整零部件的位置和姿态,使装配过程更加流畅。
二、合理使用装配功能2.1 自动装配在CATIA中,可以使用自动装配功能快速完成装配操作。
在进行自动装配时,需要将一系列零部件以正确的顺序排列好,并使用适当的约束。
在开始自动装配之前,确保零部件的位置关系正确,以避免不必要的错误。
2.2 可靠性分析在进行模型装配时,可使用CATIA提供的可靠性分析工具进行验证。
通过分析装配结果,可以查找潜在的装配问题,发现可能的干涉、碰撞或装配错误,并采取相应措施进行修正,以确保装配的准确性和可靠性。
三、合理管理装配文件3.1 使用零部件和装配的命名规范在进行模型装配时,建议采用统一的命名规范,便于管理和查找。
可以为每个零部件和装配设置独立的名称,清晰标识其作用、功能和关联关系。
3.2 零部件和装配文件的版本控制在长期项目中,由于需求变更或其他因素,可能需要对装配文件进行修改和更新。
为了确保装配的一致性和可追溯性,建议使用版本控制工具进行管理,记录每个版本的修改和变更信息。
四、模型装配中常见问题及解决方法4.1 干涉和碰撞在模型装配过程中,常常会出现干涉和碰撞问题,例如两个零部件重叠或相互穿插。
CATIA模型装配
CATIA模型装配CATIA(计算机辅助三维交互应用)是一款专业的三维建模和设计软件,在工业设计和机械制造领域广泛应用。
它具有强大的装配功能,可以将多个部件组装成完整的产品。
本文将探讨CATIA模型装配的一些基本操作和注意事项。
一、装配前的准备工作在进行CATIA模型装配之前,需要确保每个部件的零件和装配数据都已经准备就绪。
以下是一些准备工作的步骤:1. 导入零件模型:首先,将每个部件的零件模型导入到CATIA软件中。
确保每个零件的尺寸和位置正确。
2. 添加约束:对于需要约束的部件,可以通过添加约束将其限制在正确的位置和方向。
常用的约束包括平行、垂直、对齐等。
3. 创建装配文件:创建一个新的CATIA装配文件,并将需要装配的部件导入到该文件中。
二、装配操作步骤在CATIA中进行模型装配时,可以按照以下步骤进行操作:1. 选择组件:首先,选择需要进行装配的零件。
可以使用鼠标单击或框选的方式选择多个部件。
2. 添加装配关系:通过添加装配关系,将选中的零件组装在一起。
装配关系可以通过约束、插接等方式实现。
根据实际需要,可以选择不同的装配关系,如固定、铰接、旋转等。
3. 调整位置和方向:调整装配后的部件的位置和方向,使其符合设计要求。
可以使用移动、旋转等操作进行调整。
4. 检查装配:装配完成后,进行装配检查,确保各部件相互之间没有冲突或重叠。
可以使用碰撞检测等功能来进行检查。
5. 添加其他装配关系:根据需要,可以继续添加其他装配关系,完善装配结构。
确保各部件之间的关系正确。
6. 保存装配文件:在完成装配后,及时保存装配文件,并进行备份,以防止数据丢失。
命名文件时,最好使用有意义的文件名,便于管理和查找。
三、注意事项在进行CATIA模型装配时,需要注意以下几点:1. 细心操作:装配过程中要保持细心,避免误操作或忽略细节。
一旦出现错误,可能会导致整个装配结构出现问题。
2. 合理约束:添加约束时,要根据实际情况选择合适的约束。
CATIA软件模型装配高级技巧
CATIA软件模型装配高级技巧CATIA是一款广泛应用于机械设计和装配的三维建模软件,具备强大的模型装配功能。
掌握CATIA软件的高级技巧能够提高设计效率和精度。
本文将介绍一些CATIA软件模型装配的高级技巧,帮助读者更好地应用CATIA软件进行装配设计。
一、使用约束关系在进行模型装配时,约束关系是非常重要的,它能够确保各个零件在装配过程中的正确位置和运动。
CATIA软件提供了多种约束关系,例如接触、对齐、嵌入等。
在进行装配设计时,需要根据实际情况选择合适的约束关系,并合理应用它们。
二、使用组件剪辑组件剪辑是CATIA软件中的一项强大功能,它能够将某个组件在特定位置进行裁剪,以显示内部结构。
通过使用组件剪辑,可以更好地展示装配后的产品结构和内部零部件的安装方式。
同时,组件剪辑还可以有效地减少模型的复杂度,提高模型装配的可视性。
三、使用装配约束装配约束是指在装配设计中使用特定的约束条件,保证零部件之间的正确装配。
CATIA软件为我们提供了多种装配约束方式,例如面接触、点接触、齿轮配对等。
在进行装配设计时,需要根据实际情况选择合适的装配约束,并合理应用它们,以确保零部件之间的正确配合。
四、创建装配约束除了使用CATIA软件提供的默认装配约束外,我们还可以根据实际需要创建自定义的装配约束。
在CATIA软件中,我们可以通过创建关系、约束等方式来实现自定义装配约束。
通过创建装配约束,我们可以更加灵活地控制零部件之间的相对位置和运动,满足复杂装配设计的需求。
五、使用装配模式装配模式是CATIA软件中的一项重要功能,它可以在几何级别对装配进行模式控制。
通过使用装配模式,我们可以快速复制装配体、零部件或者关系,加快装配设计的速度。
同时,装配模式还可以保持相对位置和联系的的自动更新,提高装配设计的准确性和可靠性。
六、使用笛卡尔坐标系统在CATIA软件中,笛卡尔坐标系统是一种常用的坐标系统,它可以用于控制零部件的位置和运动。
CATIA软件装配设计技巧
CATIA软件装配设计技巧CATIA软件是一款常用于三维CAD设计和产品装配的工程软件。
在进行装配设计时,我们可以运用一些技巧和功能来提高设计效率和优化装配过程。
本文将介绍一些CATIA软件装配设计的技巧,帮助您更好地应用CATIA软件进行装配设计。
一、装配文件的组织和命名在开始进行装配设计之前,合理的组织和命名装配文件是非常重要的。
可以按照功能、部件类型和装配顺序等来命名文件,并将其放置在合适的文件夹中,以方便快速查找和管理。
合理的命名和组织方式可以提高装配设计的整体效率和可维护性。
二、装配约束的应用在装配设计中,正确应用装配约束是非常重要的。
CATIA软件提供了多种装配约束类型,如点约束、面约束、轴约束等,可以根据具体需要来选择合适的约束类型。
在进行装配设计时,应保证装配件之间的约束关系准确无误,避免出现错误的装配结果。
三、装配件的复制和阵列功能CATIA软件提供了强大的复制和阵列功能,可以方便地复制和创建多个装配件。
在进行大批量装配设计时,可以使用复制和阵列功能来快速生成所需的装配件,提高设计效率。
同时,通过调整复制和阵列参数,可以灵活地控制装配件的位置和数量,满足不同的设计需求。
四、装配件的替代和可视化效果在CATIA软件中,可以为装配件创建不同的替代件,以便在装配设计过程中进行快速替换和对比。
通过使用替代件功能,可以更好地查看和分析装配件之间的差异,优化装配设计方案。
此外,CATIA软件还提供了丰富的可视化效果功能,如透明度、颜色和表面质感等,可以为装配设计添加更真实、直观的视觉效果。
通过合理运用这些可视化效果,可以更好地展示装配设计的细节和特点。
五、装配件的分级和管理在进行复杂的装配设计时,装配件的分级和管理非常重要。
通过在CATIA软件中创建装配件层次结构,可以清晰地表示装配关系和部件结构。
同时,建议使用装配组件功能来将相关的装配件分组,并进行统一的命名和管理,以方便后续的装配修改和更新。
CATIA软件装配约束技巧
CATIA软件装配约束技巧在使用CATIA软件进行装配设计时,掌握一些装配约束技巧可以提高设计效率和准确性。
本文将介绍一些CATIA软件装配约束的技巧和注意事项。
一、装配约束的基本概念在CATIA中,装配约束用于描述装配零件之间的位置和运动关系。
通过添加适当的装配约束,可以限制零件的运动范围,使装配体保持稳定。
常见的装配约束包括平行、垂直、共线、重合等。
二、使用快速约束功能CATIA提供了快速约束功能,可以根据零件的几何特征快速添加约束。
在装配设计中,通过选择零件的几何面、边缘或轴线等特征,CATIA会自动识别并添加相应的约束。
这可以大大减少手动添加约束的工作量。
三、使用关系约束关系约束是CATIA中常用的一种约束类型。
通过定义零件之间的关系,如“连接”、“固定”等,可以实现零件之间的准确装配。
在添加关系约束时,需要注意选择正确的约束类型,并设置相关参数,以确保装配的正确性。
四、使用约束修复功能CATIA提供了约束修复功能,可以帮助我们快速定位和解决装配过程中的约束错误。
当装配发生错误或约束不符合要求时,可以使用约束修复功能自动修正约束。
在使用约束修复功能时,需要仔细分析错误信息,找出并修正约束错误,以确保装配的准确性。
五、使用驱动约束驱动约束是CATIA中一种强大的约束技巧。
通过定义一部分零件的运动和位置,可以自动驱动其他相关零件的运动和位置。
在使用驱动约束时,需要先确定驱动件和被驱动件,并设置正确的运动和位置参数,以实现装配的正确性和灵活性。
六、使用名义尺寸和公差值在装配设计中,零件之间的尺寸和公差是非常重要的。
CATIA提供了名义尺寸和公差值的设置功能,可以精确描述零件的尺寸要求。
在进行装配约束时,可以使用名义尺寸和公差值来定义约束条件,以确保装配的准确性和可行性。
七、使用装配验证功能CATIA提供了装配验证功能,可以帮助我们验证装配的正确性。
通过对装配结果进行验证,可以发现和解决装配中的错误和问题。
CATIA装配设计
CATIA装配设计CATIA(计算机辅助三维交互应用)是一款由法国达索系统公司开发的三维设计软件,被广泛应用于航空航天、汽车、工业机械等领域的产品设计与装配。
本文将探讨CATIA装配设计的相关内容,包括装配的概念、装配的步骤和技巧,以及在装配设计中的常见问题和解决方法。
一、装配的概念装配是指将多个部件组装在一起,形成一个完整的产品的过程。
在CATIA中,装配设计主要涉及到部件的定位、连接和配合等方面。
通过装配设计,可以直观地了解产品的组成结构,验证各部件之间的相互关系,并进行碰撞检测和运动仿真。
二、装配的步骤和技巧1. 创建新的装配文件:在CATIA中,可以通过新建一个装配文件来开始装配设计工作。
选择适当的单位和坐标系,并确定装配文件的保存位置。
2. 导入部件文件:在装配文件中,可以通过导入已经设计好的部件文件来进行装配。
导入的部件文件将在装配中充当不同的组成部分。
3. 定位部件:在进行装配时,需要通过定位来确定每个部件在三维空间中的位置和姿态。
可以使用CATIA提供的零件定位功能,或者根据设计需求自定义部件的位置和姿态。
4. 连接部件:在将部件组装在一起时,需要使用适当的连接方式。
CATIA提供了多种连接方式,如螺纹连接、销钉连接和焊接连接等。
根据需要选择合适的连接方式,并进行正确的参数设定。
5. 配合分析:在完成装配后,可以进行配合分析,检查各部件之间的配合关系。
CATIA提供了配合分析工具,可以检测部件之间的间隙、干涉和误差,并提供相应的修正方案。
6. 碰撞检测:在装配设计中,碰撞是一个常见的问题。
通过碰撞检测,可以及时发现并解决部件之间的碰撞问题,确保装配的可靠性和安全性。
7. 运动仿真:对于需要进行动态分析的装配设计,可以进行运动仿真。
通过CATIA提供的动力学仿真工具,可以模拟装配过程中各部件的运动轨迹和碰撞情况,评估产品的运动性能。
三、常见问题和解决方法1. 部件定位不准确:在装配设计中,如果部件定位不准确,将导致装配后的产品存在误差和不稳定性。
CATIA软件模型组装技巧
CATIA软件模型组装技巧CATIA是一款强大的三维建模软件,广泛应用于航空、汽车、机械等领域。
在使用CATIA进行模型组装时,掌握一些技巧可以提高工作效率和结果质量。
本文将介绍一些CATIA软件模型组装的技巧和注意事项。
一、模型组装的基本原则在进行模型组装之前,应该明确一些基本原则。
首先是模型的准确性,要确保每个零部件的尺寸和位置是准确的。
其次是模型的合理性,要根据实际情况进行适当的调整和优化,使得组装后的模型更加符合实际要求。
最后是模型的可维护性,要使得组装后的模型方便后续的修改和维护。
二、零部件的导入和组装在CATIA中,可以通过导入现有的零部件进行模型组装。
首先需要将需要导入的零部件保存为CATPart格式,然后在组装工作台中选择“导入组件”命令,将零部件导入到组装场景中。
导入时应注意选择正确的坐标系和单位,以确保零部件的位置和尺寸是准确的。
在组装过程中,可以通过拖拽、旋转、缩放等操作来调整零部件的位置和姿态。
可以使用CATIA提供的对齐、约束等工具,将零部件按照设计要求进行精确的组装。
在组装过程中,可以使用CATIA提供的实时碰撞检测功能,避免零部件之间的干涉和重叠。
三、零部件的约束和关系CATIA提供了多种约束和关系方式,可以帮助用户更精确地控制零部件的相对位置和运动。
其中常用的约束包括平行、垂直、对齐、距离等。
通过设置适当的约束,可以保证零部件在组装过程中保持正确的相对位置和姿态。
除了约束,CATIA还提供了关系的功能,可以通过定义关系来表达零部件之间的逻辑关系。
例如,可以通过关系定义两个零部件之间的装配顺序、运动关系等。
通过合理设置约束和关系,可以实现复杂模型的精确组装和运动仿真。
四、周期性约束和关系在一些应用场景中,需要对多个零部件进行周期性的约束和关系设置。
例如,当零部件需要按照某个周期性规律进行旋转或振动时,可以使用周期性约束和关系功能。
CATIA提供了周期性约束和关系工具,可以快速设置周期性的运动关系,并进行仿真和分析。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
装配命令
目录:
1——装配环境参数设置
2——在装配文件中利用装配关联关系来建立新零件方法
3——装配文件添加文件后第一步要使用固定命令。
4——重复使用阵列命令
5——天讲解“毛衣去毛器”案例中“发布”命令的使用。
讲解装配环境与建模环境的切换操作过程
装配环境参数设置
CATIA在大型装配实现轻量化的方法如下:
1、
1——在进行大装配时,建议此处选择“”。
2——将“”不选择,这表示在打开文件时只加载父文档。
3——:可以改变文件每次自动备份的间隔时间。
4——:选中,并设定发出警告时的内存占用率,可以防止由于内存容量不足
而造成的数据丢失。
5——栏中的值可以进行0-99的设定,默认值为10.在系统资源极其有限的大型装配设计环境下,建议将其设定为0,释放这部分空间,当然,这样设定后,撤销的命令在设计中将不起作用。
2
1——:选中,激活后,用户在开启文件时将以可视化模式显示,在该模式中,加载的是CGR 文件,设计者只需要双击编辑对象,或者右键点击部件,在下拉菜单中,将其转换成设计模式就可以进行设计修改了。
CGR格式的文件是一种可视化文件,本身不包含任何几何信息,不可以编辑,其主要作用是把文件的占用空间缩小,给人直观的视觉。
2——:不选,可以提高文件开启速度。
3
1——:不选,默认是激活的,选中时会加载更多的细节信息到cgr中,使得文件的开启速度变慢。
2——:选中,将仅加载每个cgr 数据内容的子集,从而减少内存消耗,提高加载性能。
注意:选中后,则需要将
其中的自动切换为设计模式,必须取消,因为这两个选项是冲突的。
4
1——:选中,所有的项目都不会被自动激活,因此,显示的唯一内容为结构树。
在进行装配时,结构树有零件的名称出现,但是不会显示零件,要想显示零件的话可以在结构树右键零件名称,然后选择其中的激活节点如图所示:
1——在装配文件中利用装配关联关系来建立新零件方法。
激活装配体文件,选择插入——新建零件命令。
弹出原点对话框,单击是即可。
然后再树上自动创建一个零件如图:
右键可以更改属性,更改零件名称。
此时自动切换到建模环境了,此时就可以创建草图了。
然后再建模环境下单击保存按钮,此时保存的是我们建模的那个零件文件,然后激活装配体文件,再次单击保存,此时我们保存的是装配体文件。
因此,要保存两次啊。
2——装配文件添加文件后第一步要使用固定命令。
3——重复使用阵列命令;
4——装配体中可以使用“激活节点”和“激活端节点”命令来隐藏和显示零件和装配体。
系统设置参考《系统设置word》里面的内容。
5——今天讲解“毛衣去毛器”案例中“发布”命令的使用。
讲解装配环境与建模环境的切换操作过程。
