cad 绘制直线、构造线、点等简单图形
CAD基础第二章 基本绘图命令
3、椭圆命令（ELLIPSE） 椭圆命令（ELLIPSE） 椭圆命令
作用： 作用：可用于绘制椭圆或椭圆弧 命令的输入方式： 命令的输入方式： 命令： １)命令： Ellipse (EL) ↙ 命令 下拉菜单： ２)下拉菜单：绘图 下拉菜单 绘图→ 椭圆 ３）工具栏 图标 执行椭圆命令后，提示： 执行椭圆命令后，提示： 给定椭圆一轴两个端点及另一轴的半长； １）给定椭圆一轴两个端点及另一轴的半长； 给定椭圆一轴线和旋转角度； ２）给定椭圆一轴线和旋转角度； 给定椭圆的中心和两个主轴的半轴长。 ３）给定椭圆的中心和两个主轴的半轴长。 注意：当绘制椭圆弧的时候，在提示下应输入 或者先画出完整的椭圆， “ ARC”或 “ Ａ ” ， 或者先画出完整的椭圆 ， 再修 或 剪成所需的椭圆弧。 剪成所需的椭圆弧。
第二章
基本绘图命令
一、绘线 二、绘圆和圆弧 三、多边形 四、徒手图 五、绘制点 六、绘制样条曲线 七、绘制修订云线
一、绘线
1、绘制直线 绘制直线 有如下三种绘制直线的方法： 有如下三种绘制直线的方法： Ø 选择[绘图]/[直线]菜单命令。 选择[绘图]/[直线]菜单命令。 ]/[直线 Ø 单击“绘图”工具栏中的按钮。 单击“绘图”工具栏中的按钮。 Ø 在命令行中执行LINE（L）命令。 在命令行中执行LINE LINE（ 命令。 命令行的选项：闭合（ 放弃（ 命令行的选项：闭合（C）/放弃（U） 单击右键，会弹出快捷菜单，可执行常规命令， 单击右键，会弹出快捷菜单，可执行常规命令， 加快作图效率。 加快作图效率。
2、绘制射线
Ø选择[绘图]/[射线]菜单命令。 选择[绘图]/[射线]菜单命令。 选择 ]/[射线 Ø在命令行中执行RAY命令。 在命令行中执行RAY命令。 在命令行中执行RAY命令 射线仅用作绘图辅助线时， 射线仅用作绘图辅助线时，最好集中 绘在某一图层上，将来输出图形时， 绘在某一图层上，将来输出图形时， 可以将该图层关闭， 可以将该图层关闭，这样辅助线就不 会被绘出了。 会被绘出了。
cad构造线命令的使用方法
cad构造线命令的使用方法CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，它能够帮助设计师快速、准确地构造线命令。
线命令是CAD中最基本的绘图命令之一，它可以用来创建直线、多段线、曲线等各种类型的线条。
下面将详细介绍CAD中构造线命令的使用方法。
一、创建直线在CAD中，创建直线是最常见的操作之一。
使用线命令可以很方便地绘制直线。
具体操作步骤如下：1. 打开CAD软件，并选择绘图区域。
2. 在命令行中输入"line"命令，然后按下回车键。
3. 在绘图区域中点击第一个点，作为直线的起点。
4. 再点击第二个点，作为直线的终点。
5. 按下回车键，完成直线的绘制。
二、创建多段线多段线是由多个线段组成的连续曲线，它在CAD设计中也经常被使用。
使用线命令创建多段线的方法如下：1. 打开CAD软件，并选择绘图区域。
2. 在命令行中输入"pline"命令，然后按下回车键。
3. 在绘图区域中点击第一个点，作为多段线的起点。
4. 再点击下一个点，作为第一个线段的终点。
5. 重复以上步骤，依次点击每个线段的终点，直到完成多段线的绘制。
6. 按下回车键，完成多段线的绘制。
三、创建曲线除了直线和多段线之外，CAD还支持绘制各种曲线，例如圆弧、椭圆等。
使用线命令创建曲线的方法如下：1. 打开CAD软件，并选择绘图区域。
2. 在命令行中输入"arc"或"ellipse"命令，然后按下回车键。
3. 根据需要选择绘制的曲线类型，如果选择了"arc"命令，则绘制圆弧；如果选择了"ellipse"命令，则绘制椭圆。
4. 根据命令行的提示，在绘图区域中点击相应的点，确定曲线的形状和大小。
5. 按下回车键，完成曲线的绘制。
四、其他线命令除了上述介绍的基本线命令之外，CAD还提供了许多其他的线命令，用于更复杂的线条构造。
cad绘制直线构造线点等简单图形ppt课件
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
输入点的坐标绘制下列图形
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
“对象捕捉”快捷菜 单
“对象捕捉”工具栏
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
练习：利用对象捕捉绘制图形
捕捉端点
捕捉中点
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
“栅格”模式和“捕捉”模式各自独立，但经常同时打开。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
捕捉间距、栅格间 距应根据要绘制的 图形合理设置
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
指定的基点进行极轴追踪。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
若不用自动捕捉，还可以通过以下方式指定对象捕捉：
按住 SHIFT 键并单击鼠标右键以显示“对象捕捉”快捷菜 单
怎么用CAD绘制构造线图形
怎么用CAD绘制构造线图形
在CAD中我们经常使用的就有构造线，所以很多同学都需要掌握。
很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于怎么用CAD绘制构造线图形的内容，希望可以让大家有所收获!
用CAD绘制构造线图形的方法
首先点击工具栏的命令按钮，也可以点击绘图，下拉有个构造线，也可以输入xl回车，XL是构造线的快捷键。
1、点击构造线命令后，在绘图区点击一点确定构造线的位置，然后移动鼠标，构造线会变动位置，随便点击一点构造线确定。
2、构造线的画法有很多种，图示有水平画法，有垂直画法，有角度画法，平分画法，偏移画法。
Autocad 教程-绘制直线、构造线、点等简单图形
上机练习：使用line命令，利用“极轴”功能 绘制下面的图形。
使用极轴追踪模式绘制指定角度、长度直线“极轴”模式 3、移动鼠标确定直线方向（屏幕上会显示相应的角度） 4、使用键盘输入直线长度
3、使用“捕捉”、“栅格”功能
F9
F7
要提高绘图的速度和效率，可以显示并捕捉矩形栅格。还 可以控制其间距、角度和对齐。 栅格是点或线的矩阵，遍布指定为栅格界限的整个区域。 使用栅格类似于在图形下放置一张坐标纸。利用栅格可以对齐 对象并直观显示对象之间的距离。 捕捉模式用于限制十字光标，使其按照用户定义的间距移 动。当“捕捉”模式打开时，光标似乎附着或捕捉到不可见的 栅格。捕捉模式有助于使用箭头键或定点设备来精确地定位点。 “栅格”模式和“捕捉”模式各自独立，但经常同时打开。
练习：用角度选项创建构造线
1、绘制一条过AB中点且垂直于AB的构造线 2、绘制一条过C点且平行于AB的构造线 启动xline命令，选择角度选项，命令 窗口出现如下提示：
C A
B
输入角度的方法：1、键盘输入具体的角度数值，可正可负。 2、鼠标在屏幕上点两个点，可获得这两点连线的倾斜角。 参照(R)：提示选择一条直线作为参考线，然后提示输入角度， 这个角度是从参照线开始按逆时针方向进行测量的。
1、用鼠标确定一个矩形窗口来选择对象
窗口(W) ：用鼠标从左到右拖出一个矩形窗口，只有完全包含在 矩形窗口内部的对象会被选中。 窗交(C) ：用鼠标从右到左拖出一个矩形窗口选择区域，这时包 含在窗口内部或与窗口相交的所有对象都会被选中。 框选(BOX) ：选择矩形（由两点确定）内部或与之相交的所有 对象。如果矩形的点是从右至左指定的，则框选与窗交等价。 否则，框选与窗选等价。
绝对直角坐标：相对于坐标原点的坐标，用 x,y 表示 相对直角坐标：相对于前一点的坐标，用 @x,y 表示 绝对极坐标：相对于坐标原点的坐标，用 ρ<θ 表示 相对极坐标：相对于坐标原点的坐标，用 @ρ<θ表示

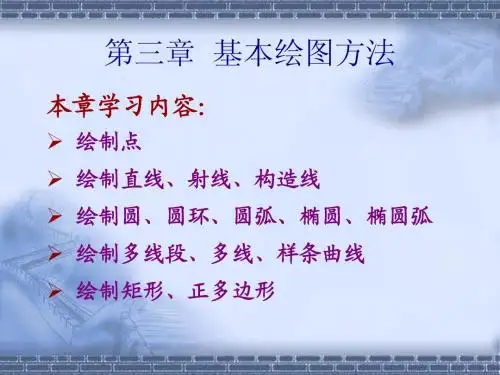

基本绘图方法
3.1.3 极轴追踪
【极轴追踪】功能主要根据设置的增量角及其倍 数，引出相应的极轴矢量，用户可以在极轴矢量上精 确追踪并定位目标点。 单击状态栏上的“极轴追踪”按钮或按功能键F10， 都可激活此功能。
3.1.4 正交
• 功能： 用于选择是否以正交方式绘图。当选择该方式绘 图时，可以绘制与X、Y轴平行的线段。 • 调用： 单击状态栏“正交”按钮或按〈F8〉键可以打开 或 关闭正交模式。
注意： 可以计算圆、椭圆、多段线、多边形、面域 平面闭合样条曲线及 三维实体的闭合面积、 周长或圆周。 显示的信息根据所选对象的类 型而有所不同。 对于宽多段线，此面积由线的宽度中心决定。 非闭合对象（例如非闭合的样条曲线和非闭 合的多段线）。显示面积和长度。 计算面积 时，假设对象的起点和端点由一条直线连接， 形成闭合区域。
计算的多种面积
3.2.4 列表显示
(1) 功能 在AutoCAD的文本窗口显示单个对象的信息。 (2) 调用 菜 单：工具(T)→查询(Q)→列表显示(L) 命令行：LIST 工具栏： (3) 格式 命令：（输入命令） 选择对象：
3.3 基本绘图命令
任何一幅工程图都是由一些基本图形元 素，如直线、圆、圆弧、组线和文字等组合 而成，掌握基本图形元素的计算机绘图方法， 是学习CAD软件的重要基础。 AutoCAD 2006将绝大部分二维基本绘 图命令制成了工具按钮，集成在“绘图”工 具条上，如图所示。下面将分别介绍各种工 具的使用。
3.1.1 对象捕捉
在图形对象上准确定位某些特征点，如端点、 中点、圆心等。 1、 设置对象捕捉参数 在使用对象捕捉功能之前可以先设置对象捕 捉的参数。利用“选项”对话框中草图菜单设置。 打开选项对话框的方法： 命令行：输入Options或op并回车。 菜单 “工具” →“选项” 快捷菜单（命令行窗口单击右键）。
CAD的简单操作方法
CAD的简单操作方法第一章1.工具栏定置与浮动在竖线处双击——选中——调出工具栏在竖线处拖动——在顶部（定置）——下面浮动——不用时可以关闭2.打印、输出——布局（左下角）画图时选的——模型插入——新建布局修改背景颜色、字体——工具——选项——显示3.视图——显示——USC图标（用户坐标（相对）；世界坐标（绝对））用户坐标：（可以更改）——特性世界坐标（不变的）——（系统坐标系（绝对））——（含有W 的）4.命令栏（高度可变）：（按下三角可找以前命令）F2使命令窗口——单独大窗口——使窗口还原（F2）命令的输入：有些命令只能在命令行用且名称、格式和参数等要求严格（用简化的别名——L、C、Z等）5.重要操作：（一）按两次ESC中断命令的执行（一般命令只按一次终止）（二）透明命令：在命令命令执行期间执行的特殊命令（多为图形设置命令）此类命令以单引号打头，透明命令执行完后恢复命令的执行例如：缩放——‘ZOOM第3节1.捕捉功能类型：自动捕捉——先设置基点，角度，时间，长度（F9启动）对象捕捉——将“+”光标强制定位在已存在实体的特点或位置上设置：工具——草图设置——捕捉——捕捉间距（x,y可任意设，即x与Y不一定相同）角度逆时针为正对象捕捉——F3启动延伸（点）——图未画完时往曲线后点击鼠标——可画出2.正交功能——启动F8或状态栏中或命令行中“ortho”3.栅格：由一些有特定距离的点所组成的网格类似坐标纸（1）设置——X,Y大小任意（即不一定为方格）（2）打开状态时，图形只能在点上画线（3）捕捉类型——（1）极轴捕捉即按极轴角捕捉（2）栅格捕捉——方格或等轴侧（45度）4.自动追踪——(1)极轴——只按指定角度追踪（F10）(2)对象捕捉：按对象与对象之间的相对关系来追踪极轴设置：工具——草图设置——选中（若没有所需角度）——附加角——新建（无负角）不要时选中删除若用所有角：草图设置右边——选中——用所有角若选中正交追踪则使角不能用5.坐标系(1)绝对（（1））直角坐标点（基点——原点）（（2））极坐标（基点——原点——极点）（x轴——极轴）（2）相对指以最后一次输入的坐标点为基点来指定当前点的坐标值（@60,24.08,0）6.c——闭合——最后一条直线命令：选直线——from——选基点——（偏移）——@40,0第二章点、线、圆弧、多边形一、绘制点：（所有图形对象的基本元素）格式——点样式(1)绘图——“点”(2)选择——命令，在其菜单中选择绘制点的方法(3)在命令行输入命令（单点或多点）point,divide(定数等分)或MEASURE(定距等分)定数等分是指直线或曲线分成几等份（点数已定）定距等分是指指定线段长度——得出几个点二、绘制线：直线、多段线、多线1.直线（1）绘图——直线（2）单击绘图工具栏中的直线按钮（3）Line（命令行）每个直线段为一个对象2.多段线：一种功能强大的实体由多条直线和圆弧连接而成，但仍被作为单个对象（1）工具栏——“多段线”按钮（2）绘图——多段线（3）命令行——pline 多段线中可指定宽度，可绘圆弧等3.多线：多条平行线构成的一组平行线组，且可被作为独立的图形对象进行编辑操作（常用墙线表示）（1）绘图——多线（2）命令行——mline样式——多线样式——添加——保存到当前或单独保存对正：上、下、无（相对于基线对称）三、绘制圆和圆弧（轴、孔、光滑的角或过渡面1.圆（1）绘图工具栏——圆（2）绘图——圆——子菜单中选择方法（1.相切、相切、半径即与两个已知对象相切、已知圆的半径；2.相切、相切、相切（与切点有关即与所给切点位置有关）3、三点命令行：3P 指定3点）2.圆弧（1）绘图工具栏——圆弧（2）绘图——圆弧（菜单栏）（全面）（3）命令行——ARC第一组：（1）起点、圆心（已知半径）、长度（即弦长）第二组:起点、端点、角度（圆心角）——先右后左逆时针第三组：起点、端点、方向（使用鼠标旋转）第四组：继续（画弧）3.椭圆绘制命令：（1）椭圆中心上一点和另一轴径（2）圆心，半径，和圆平面与xoy平面的夹角（3）椭圆轴两端点和另一半轴长4.构造线（无限延展的直线）：绘制水平，垂直或指定角度的辅助线5.圆环绘图——圆环（给定内、外环直径和圆心）命令：fill——on——圆环（处于填充状态）6.样条曲线：给定曲线上的（特征点）及起点和终点的切线方向即可绘出先在起点切线方向点再在终点方向点——完成四、绘制矩形（1）菜单栏（2）工具栏（3）命令行——RECTAMG((1))倒角（直角）C1、C2距离可以不同（（2））圆角（（3））厚度（立体）（t）在三维中可以显示出来（（4））标高在三维中比在平面上向上高出来五、绘制多边形（1）绘图工具栏（2）菜单栏（3）命令行——polygon指定边数或边长（E）——圆心——内接或外切例：先捕捉两点先左后右第二节一、复制对像：（创建副本）（1）菜单栏（2）工具栏（3）命令行——copy选择对象——基点（图形上）——M（重复及可使用无数次）二、移动对象（1）菜单栏（2）工具栏（3）命令行——move（2）选择对象（回车）——基点——另一位置三、旋转对象：放置方式及位置角度注意正负四、偏移对象：指定点或指定距离创建平行线或平型曲线命令行：offest(o)封闭图形——偏移一侧图形向内缩小或向外扩大【t】通过未知偏移距离五、镜像对象：对称型图形命令行：mirror(mi)选择对象——回车——选镜像线（取直线的端点）回车系统变量mirrtext=0或1命令：mirrtext——输入m——新值<1>:0六、阵列对象：命令行：array(1)矩形：（列）行偏移（有正负之分）(2)环行：中心点；项目总数（即有几个在圆上分布几个图形）七、修剪对象：命令行：trim先选修建对象——回车——选被修建对象（按住shift可剪未与剪切边相交的对象）八、延伸对象命令行：extend选择延伸边（及所要延伸的对象所要交的图形）特性（特性匹配）——修改——单击（所要改的外观特性）九、倒角修改——倒角—（1）多段线（若用多段线画的）（2）距离D（3）角度（输入其角度为0时，可以使两条不平行的直线延伸相交）（4）修剪（T）执行一次可多次倒角十、圆角：修改——圆角（1）若半径设0也可以使两不平行的线相交（2）平行线圆滑连接——选第一个对象——选第二个对象十一、命令：（1）缩放：针对选中对象的基点放大和缩小对象十二、拉伸命令：实现拉伸和移动操作十三、关于选中对象（1）单选（2）窗选：选中在矩形框中的对象（由左下——右上）（3）窗交选：选中除了在矩形框中的对象也选中与框相交的对象（由右下——左上）（4）围栏选：选中与轨迹相交的对象十四、拉长命令：（LENGTHEN）(使用动态方式即选择之后由端点按照原轨迹拉长)或修改——拉长十五、打断命令：对单元体对象（圆不能用单点打断）先选1后选2则保留上面（顺时针选择）十六、对齐命令：移动、旋转和缩放修改——三维操作——对齐——窗选对象——源点（工件上）——目标点（与远点要重合的点）——是否缩放（是或否）十七、删除命令：delete或删除按钮十八、旋转命令：对象绕基点旋转指定的相对或绝对角度绝对角度：一以水平线为参考的角度（有参照对象时）R————90度——十九、分解：（多段线）——选择对象——即分成多个对象二十、夹点编辑公式：（夹点是对象本身的一些特殊点即被选中时，显示的蓝色的方块）利用夹点可进行的操作：拉伸、移动、旋转、缩放、镜像选中对象——选基点——拉伸回车——移动（c复制对象）——按基点旋转复制（按回车找各种命令）镜像——b——指定基点——c——选镜像线回车第四章第一节一、缩放视图1.实时（通过拖动鼠标动态缩放图形（标注工具栏中）或视图——缩放2.全部（显示视图内的全部图形对象）3.中心（通过改变视图的中心点来缩放）可鼠标直接指定新视图的中心点，也可用键盘输入新坐标形式）注意：重新输入缩放比例是，后应加x表示比例；若不加x表示高度（按原图窗口高度缩放）4.动态（缩放显示在试图框中的部分图形）视图框表示视口，通过改其大小和位置改变视图比例5.范围：（显示图形的所有范围）该选项将最大限度的显示图形并充满整个屏6.上一个（将返回到上一个显示的视图）最多恢复到前10个（只保存位置和比例即放大倍数，不保存编辑部分）7.比例（保存当前屏幕上图形中心位置不变通过比例因子来缩放比例因子：（1）数字+x表示缩放为当前视图的倍数（2）数+xp表示相对于图形界限的倍数（3）前一点中总以中心来进行缩放8.窗口：通过指定两个角点确定一个矩形，缩放显示矩形框内的对象二、平移视图三、命令行:pan（实时平移）或——pan（定点平移）移动距离：两点之间的距离第二节命名视图（保存不同视图）视图——命名视图命令行：view“对话框”——“当前”——不能删（系统默认的）“example”_右击——置为当前；删除；。
CAD绘图方法
1，偏移：O2，移动：M3，镜像：MI (YES)镜像不复制(NO)镜像复制4，复制合命令：cocp选择复制对像回车输入m再回车可一次复制多个5，旋转命令：ro输入旋转的度数5，陈列命令：ar距形陈列“r”环形陈列“p” yes 旋转no水平陈列7比例缩放图纸命令：sc四．图形的编辑1，修剪命令：tr2，延伸命令：ex，输入此命令回车，选取要延伸到哪条线，回车再选取要延伸的对像回车3，打断命令：br选取对像回车spexiy(确定)secod(第二)break(断开)point(点)first(第一) 然后ok4,倒直角，圆角命令：f 倒四个角，先输入倒角半经再输入pcp代表多义线，回车，倒一个直角输入半经回车直角命令：cha [polyline倒角多义线][distance 倒角边长度][angle 倒角度数][methad 倒角方式]5圆形拉伸命令：s画一个距形输入命令回车选取一半图形拉伸，全选可以移动6，图形分解命令：x也就是炸开图形[xp]7，多义线的编辑命令：pe输入pe回车选取多义线a.[close 闭合多义线]b.[join 连接多义线]c.[width 多义线宽]d.[fit 拟合为弧线]e,[spline 拟合为曲线]f,[decurve 恢复原状]g.[ltypegon 执行些命令前，把多义线变为须线（用acad ….dw/oo线形）当输入off时的状态和输入on时状态的不之处当输入off时顶点闭合，当输入on时顶点炸开h.[edit vertex: 编辑多义线顶点1/next 下一点2/prelious上一点3/break断开输入B next下一点prelious上一点go 执行断开] 8,改变长度命令：lendecte,输入DE确定实体增加长度输入角数减少长度percent:按输入比例增长或减少小于100%减少长度大于100%增长total:用弧举例子，只能改变一次dynamie对动态改变角五．状态栏的使用。
CAD绘图基础知识教学课件PPT课件
六、圆
命令：circle
命令位置：绘图圆…
目录 下一张 上一张 首页
文档仅供参考，如有不当之处，请联系本人改正。
绘制方法：
圆心、半径：以圆的圆心和半径绘制圆 圆心、直径：以圆的圆心和直径绘制圆 两点：确定圆上任意一条直线的两个端点绘制圆 三点：确定圆上任意三个点绘制圆 相切、相切、半径：确定圆的任意两个切点和半
4、选择是/否删除源对象
四、移动
命令：Move
源对象
复制对 象
作用：移动对象
操作方法：1、执行命令
2、选择移动的对象，右键
3、选择对象移动的开始点和结束点
目录 下一张 上一张 首页
文档仅供参考，如有不当之处，请联系本人改正。
五、旋转 命令： Rotate 作用：旋转对象 操作方法：1、执行命令
2、选择要旋转的对象，右键 3、选择旋转的中心点 4、指定旋转的角度
注：多行文字中可插入特殊符号，可设置文字颜色，可以和 文本一样的编辑
目录 下一张 上一张 首页
文档仅供参考，如有不当之处，请联系本人改正。
第二节 辅助绘图工具 一、图案填充
命令：Bhatch 命令位置：1、绘图图案填充
2、绘图工具栏上的“图案填充” 注：包括图案和颜色填充
目录 下一张 上一张 首页
2、对象(O)：将其它线条转换为云线
目录 下一张 上一张 首页
文档仅供参考，如有不当之处，请联系本人改正。
十一、椭圆
命令：ellipse
命令位置：绘图椭圆 操作方法：1、执行命令
2、指定其中一跟轴的两个端点 3、指定另外一跟轴的其中一个端点 选项:1、圆弧（A）：可以绘制椭圆弧 2、中心点（C）：可以用指定中心的方法来绘制圆
第五章：二维基本图元
第一节Hale Waihona Puke 基本图元绘图方法 绘图工具栏
“绘图”工具栏中的每个工具按钮都与 绘图” 多行文字 多段线 修订云线 创建块 面域 多边形 圆弧 椭圆 填充图案 是图形化 椭圆弧 绘图”菜单中的绘图命令相对应， “绘图”菜单中的绘图命令相对应， 的绘图命令。 的绘图命令。 直线 矩形 圆 构造线 表 样条曲线 插入块 渐变色 点
第一节 基本图元
绘图方法 绘制点对象 绘制直线 绘制射线 绘制构造线
第一节 基本图元
绘图方法 绘图菜单 为了满足不同用户的需要，使操 为了满足不同用户的需要， 作更加灵活方便， 2007提供 作更加灵活方便，AutoCAD 2007提供 绘图工具栏 了多种方法来实现相同的功能。 了多种方法来实现相同的功能。 屏幕菜单 绘图命令
第一节 基本图元
绘图方法 绘图菜单 绘图菜单是绘制图形最基本、最 绘图菜单是绘制图形最基本、 常用的方法，其中包含了AutoCAD 常用的方法，其中包含了AutoCAD 2007的大部分绘图命令。 2007的大部分绘图命令。选择该菜单 的大部分绘图命令 中的命令或子命令， 中的命令或子命令，可绘制出相应的 二维图形。 二维图形。
第五章 二维基本图元
主要知识点与重点 圆、矩形、正多边形、多段线等。 矩形、正多边形、多段线等。
第一节 基本图元
在AutoCAD 2007中，使用 2007中 绘图”菜单中的命令， “绘图”菜单中的命令，可以绘 制点、直线、 制点、直线、圆、圆弧和多边形 等简单二维图形。 等简单二维图形。二维图形对象 是整个AutoCAD的绘图基础 的绘图基础， 是整个AutoCAD的绘图基础，因 此要熟练地掌握它们的绘制方法 和技巧。 和技巧。
水利工程制图与CAD 水利工程制图与CAD
CAD软件中的构造线和轮廓线技巧
CAD软件中的构造线和轮廓线技巧在CAD软件中，构造线和轮廓线是设计师经常使用的两种功能。
它们在绘图和建模过程中起着重要的作用，并且能够提高设计效率和准确性。
在本文中，我们将介绍一些关于构造线和轮廓线的使用技巧。
首先，让我们来了解一下构造线。
构造线是一种辅助线，它被用来帮助确定和定位其他元素。
在CAD软件中，你可以使用构造线来辅助绘制几何图形、布局设计元素、进行精确的测量和定位。
使用构造线可以使你的设计更加准确和一致，并且可以帮助你在绘图过程中更好地控制和调整设计元素。
例如，在绘制一个对称的图形时，你可以使用构造线来确保每一侧都是对称的。
另外，在绘制复杂的图形时，构造线还可以帮助你更好地理解和控制设计的各个部分。
下面是一些使用构造线的技巧：1. 使用直线工具创建构造线。
在CAD软件中，你可以使用直线工具绘制构造线。
选择直线工具，然后在绘图区域内拖动鼠标以画出你想要的构造线。
根据需要，你可以创建水平、垂直或倾斜的构造线。
2. 锁定构造线。
在绘制和编辑过程中，你可以锁定构造线以防止其被意外移动或编辑。
在CAD软件中，你可以选择构造线，然后使用锁定功能将其锁定。
3. 使用构造线进行定位和测量。
构造线可以帮助你确定设计元素的位置和尺寸。
你可以使用构造线进行直接测量，也可以将其用作标记和参考线。
4. 使用辅助绘制功能。
在一些CAD软件中，你可以使用辅助绘制功能来自动创建构造线。
这些功能可以根据你的需求自动绘制平行线、垂直线、对称线等。
使用辅助绘制功能可以更快地创建构造线，并提高设计的准确性。
接下来，让我们来了解一下轮廓线。
轮廓线是一个封闭的曲线，它可以描述一个物体或设计元素的外形或边界。
在CAD软件中，你可以使用轮廓线来绘制和修改图形、创建剖视图和截面、进行三维建模和渲染等。
使用轮廓线可以使你的设计更加立体和逼真，并且可以帮助你更好地理解和呈现设计的外形和结构。
下面是一些使用轮廓线的技巧：1. 使用曲线工具创建轮廓线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、用鼠标确定一个矩形窗口来选择对象
窗口(W) ：用鼠标从左到右拖出一个矩形窗口，只有完全包含在 矩形窗口内部的对象会被选中。 窗交(C) ：用鼠标从右到左拖出一个矩形窗口选择区域，这时包 含在窗口内部或与窗口相交的所有对象都会被选中。 框选(BOX) ：选择矩形（由两点确定）内部或与之相交的所有 对象。如果矩形的点是从右至左指定的，则框选与窗交等价。 否则，框选与窗选等价。
练习：利用对象（捕捉）追踪绘制图形
启动line命令，从已绘 制好的线段的端点开始进行追 踪，输入追踪距离，然后按 Enter键，即可在精确距离处 确定新的点。
练习：利用对象（捕捉）追踪绘图
该四边形的顶点为各个矩形的 中心点
绘制起始于矩形中心点的直线：
（1）绘制矩形，然后点击“对象捕捉”和“对象追踪”按钮，启用这两项功能。 （2）单击直线按钮，将十字光标移动到矩形左边中点附近（此时不要点击它），当显 示出捕捉点标识之后，暂时停顿片刻即可获取该点，已获取的点将显示一个小加号 “+” （3）将十字光标移动到矩形下边中点附近（此时不要点击它），当显示出捕捉点标识 之后，暂时停顿片刻即可获取该点 （4）将十字光标移动到图示位置附件，两条追踪线交点处出现小加号“+”，此时单击 鼠标即可获得矩形的中心点，然后可继续绘制直线
捕捉间距、栅格间 距应根据要绘制的 图形合理设置
上机练习：使用line命令，利用“捕捉”、“ 栅格”功能绘制下面的图形。
4、使用“对象捕捉”功能
F3
在绘图的过程中，经常要指定一些对象上已有的点， 例如端点、圆心和两个对象的交点等。如果只凭观察 来拾取，不可能非常准确地找到这些点。在AutoCAD 中，可以通过“对象捕捉” 功能，迅速、准确地捕捉 到某些特殊点，从而精确地绘制图形。
闭合：以第一条线段的起始点作为最后一条线段的端点，形成 一个闭合的线段环。在绘制了一系列线段（两条或两条以上） 之后，可以使用“闭合”选项。 放弃：删除直线序列中最近绘制的线段。多次输入 u 按绘制次 序的逆序逐个删除线段。
输入点的坐标绘制下列图形
三、辅助绘图功能
1、使用“正交”功能 2、使用“极轴”功能 3、使用“捕捉”、“栅格”功能 4、使用“对象捕捉”功能 5、使用“对象追踪”功能
默认情况下，角度 0 的默认方向为正东（水平向右）。正 角度测量的默认方向为逆时针方向。
4、相对极坐标：相对于坐标原点的坐标，用 @ρ<θ表示
二、直线( line)
LINE命令可在二维或三维空间中创建线段，发出命令后，用 户通过鼠标光标指定线段的端点或利用键盘输入端点坐标， AutoCAD就将这些点连接成线段。此外，还可利用对象捕捉、极 轴追踪等工具快速精确地画线。
上机练习：使用line命令，利用“极轴”功能 绘制下面的图形。
使用极轴追踪模式绘制指定角度、长度直线的方法：
1、先用鼠标定直线的第一点， 2、确认已打开“极轴”模式 3、移动鼠标确定直线方向（屏幕上会显示相应的角度） 4、使用键盘输入直线长度
3、使用“捕捉”、“栅格”功能
F9
F7
要提高绘图的速度和效率，可以显示并捕捉矩形栅格。还 可以控制其间距、角度和对齐。 栅格是点或线的矩阵，遍布指定为栅格界限的整个区域。 使用栅格类似于在图形下放置一张坐标纸。利用栅格可以对齐 对象并直观显示对象之间的距离。 捕捉模式用于限制十字光标，使其按照用户定义的间距移 动。当“捕捉”模式打开时，光标似乎附着或捕捉到不可见的 栅格。捕捉模式有助于使用箭头键或定点设备来精确地定位点。 “栅格”模式和“捕捉”模式各自独立，但经常同时打开。
一 、二维坐标的表示和输入
默认情况下，绘图窗口的坐标系统是世界坐标系，用户 在屏幕左下角可以看到表示世界坐标系的图标。该坐标系x轴是 水平向右的，y轴是竖直向上的，z轴则垂直于屏幕，正方向指 向屏幕外。
若出现 + 号，
+的交点就是(0,0)点
若不出现 + 号，
X，Y仅起指示方向的作用
二维绘图时，用户只需在xy平面内指定点的位置。 点位置的坐标表示方式有：
5、使用“对象（捕捉）追踪”功能
F11
对象（捕捉）追踪是指AutoCAD从一点开始自动沿某一方向 进行追踪，追踪方向上将显示一条追踪辅助线及光标点的极坐标 值。输入追踪距离，然后按Enter键，即可确定新的点。在使用 对象（捕捉）追踪功能时，必须打开对象捕捉功能。AutoCAD 首先捕捉一个几何点作为追踪参考点，然后沿水平、竖直方向或 设定的极轴方向进行追踪
1、使用“正交”功能
1、单击状态栏上的 按钮，即可打开正交模式。 2、在正交模式下鼠标光标只能沿水平或竖直方向移动。 3、画线时若同时打开该模式，则只需输入线段的长度值， AutoCAD就自动绘制出水平或竖直线段。
F8
正交模式可以用来精确定位点，它将定点设备的输入限制为 水平或垂直，在正交模式下，可以方便地绘出与当前X轴或Y轴平 行的线段。
练习：用角度选项创建构造线
1、绘制一条过AB中点且垂直于AB的构造线 2、绘制一条过C点且平行于AB的构造线 启动xline命令，选择角度选项，命令 窗口出现如下提示：
C A
B
输入角度的方法：1、键盘输入具体的角度数值，可正可负。 2、鼠标在屏幕上点两个点，可获得这两点连线的倾斜角。 参照(R)：提示选择一条直线作为参考线，然后提示输入角度， 这Байду номын сангаас角度是从参照线开始按逆时针方向进行测量的。
选择栏通过在待选对象周围指定点来定义，栏选方法与圈 交方法相似，只是栏选不闭合，并且栏选可以与自己相交。
3、选择特定集合中的对象
全部 (ALL)：选择解冻的图层上的所有对象。 上一个 (L)：选择最近一次创建的可见对象。对象必须在当 前空间（模型空间或图纸空间）中，并且一定不要将对象的 图层设置为冻结或关闭状态。 前一个 (P)：选择最近创建的选择集。从图形中删除对象将清除 “前一个”选项设置。程序将跟踪是在模型空间中还是在图纸 空间中指定每个选择集。如果在两个空间中切换将忽略“上一 个”选择集。 编组 (G)：选择指定组中的全部对象。 输入编组名: 输入一个名称列表 组必须由group命令先创建好，然后才能被选择。
五、射线(ray)
六、点(point)
图标执行的是“多点”命令
Point命令执行的是“单点” 命令 输入一个点，命令结束 可连续生成多个点，直 到按esc键退出此命令
点样式 (ddptype)
这个是默认的点样式， 很小，看不到。绘制点对象时， 一般应选择合适的
定数等分(divide)
定距等分(measure)
从靠近鼠标选择点的端点开始 测量距离
要捕捉“点”命令绘 制的点，请选择捕捉 “节点”( nod )
七、对象选择方法 (select)
必须选中对象，才能对它进行处理。 许多命令（包括 SELECT 命令本身）在执行后都会出现“选择对象”提示。
无论提供“选择对象”提示的是哪个命令，均可以使 用这些方法选择对象。选中的对象被置于“前一个(P)”选择集
上机练习：使用line命令，利用正交功能绘制 下面的图形。
使用正交模式绘制指定长度水平/垂直直线的方法：
1、先用鼠标确定定直线的第一点，
2、确认已打开“正交”模式（鼠标只能沿水平或竖直方向移动） 3、移动鼠标确定直线方向 4、使用键盘输入直线长度
2、使用“极轴（追踪）”功能
F10
极轴追踪是指按事先给定的角度增量来追踪特征点。极轴 追踪功能可以在系统要求指定一个点时，按预先设置的角度增量 显示一条无限延伸的辅助线(这是一条虚线)，这时可以沿辅助线 追踪得到光标点。
练习：用“偏移”选项创建构造线
启动xline命令，选择偏移选项，命令窗口出现如下提示：
偏移距离：指定线偏离选定对象的距离。 通过：创建通过指定点的构造线。 绘制出的构造线与选择的直线平行。 输入距离的方法： 1、由键盘输入具体的数值，必须为正数。 2、用鼠标点两个点，可获得这两点间的距离。 练习：绘制与已知线段平行的 一组构造线，线之间的垂直距 离为已知线段的长度
四、构造线(xline)
点： 用无限长直线所通过的两点定义构造线的位置 水平：创建一条通过选定点的平行于 X轴的构造线 垂直：创建一条通过选定点的平行于 Y 轴的构造线 角度：以指定的角度创建一条参照线。 二等分：创建一条参照线，它经过选定的角顶点，并且将选定的 两条线之间的夹角平分 偏移：创建平行于另一个对象的参照线

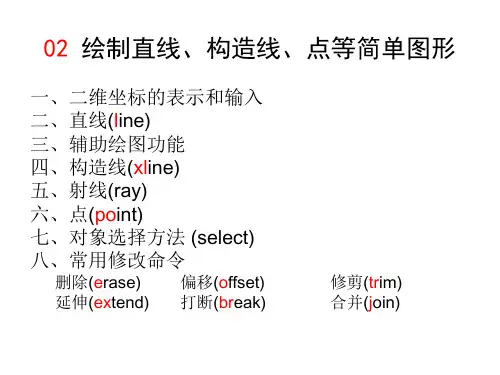

02 绘制直线、构造线、点等简单图形
