精对苯二甲酸装置简介和重点部位及设备
精对苯二甲酸装置危险因素及其防范措施
精对苯二甲酸装置危险因素及其防范措施(一)生产过程危险因素分析PTA装置是一套典型的高温、中压、强腐蚀性，部分单元临氢操作的危险性极高的化工生产装置，为甲类火灾危险性装置。
其工艺特点是：工艺过程复杂、临氢、操作条件苛刻。
生产中使用15种以上的原辅化工材料及产成品大部分介质属于易燃易爆、有毒有害强腐蚀介质。
从装置的TA单元，PTA单元以及中间罐区等辅助单元看，在连续化生产过程中各危险区域的危险部位都存着火灾、爆炸，不同程度的毒性危害和强腐蚀危险。
根据同类型装置事故统计数据表明，其主要事故形态是物料的泄漏与空气形成的爆炸混合物，造成火灾爆炸的恶性事件。
根据多年的生产实际及经验，在生产过程PTA装置易发生影响开工率的危险因素主要有下述几方面。
1．生产物料的危险性由于TA单元在生产过程所需的主要物料PX、IdAC、NBA等均为易燃易爆物质。
对二甲苯的火灾危险存在于原料配制、氧化反应工序中。
醋酸的火灾危险性存在于原料配制、氧化反应、结晶、过滤、干燥、浴剂和催化剂回收等各个过程，贯穿于TA单元的整个工艺过程。
而醋酸丁酯的火灾危险性主要存在于溶剂回收的共沸蒸馏工艺过程。
以上的三种物质其操作温度均高于其闪点，如，对二甲苯为25℃，醋酸为39℃，醋酸丁酯为22℃，在操作、储存、输送过程中，当管道、机泵以及所经过的工艺设备一旦发生泄漏，易燃物料遇到火源或高温物体时，非常容易起火，如未及时控制即可酿成火灾事故。
其次在TA单元的整个工艺过程，都存在着醋酸和溴化氢中溴离子的腐蚀问题，特别是高温醋酸泄漏对设备和环境的腐蚀更为加剧。
由于腐蚀使机械设备、容器、管道材料强度大为降低，长期腐蚀会造成管道、设备、阀门、机封的破坏，引起了泄漏着火事故的发生。
如出现高温醋酸或碱NaOH液泄漏中喷射，极易造成操作人员和维修人员的呼吸系统和皮肤的严重灼伤，尤其是大面积的酸、碱灼伤，让人惨不忍睹。
另外，PTA单元的氢气如发生泄漏很容易与空气形成爆炸混合物，不管是静电打火，还是遇到金属撞击都可引发一场恶性事故的发生。
精对苯二甲酸装置简介和重点部位及设备
精对苯二甲酸装置简介和重点部位及设备简介精对苯二甲酸（PTA）是一种重要的合成纤维原料，主要用于制造聚酯纤维（PET）和聚酯树脂。
而精对苯二甲酸装置就是生产PTA的设备，通常由反应器、分离塔、加氢装置、空气预热器、冷却器和闪蒸塔等部分组成。
PTA装置的主要流程为：将对二甲苯（PX）加入反应器中，在加热后与空气一同进入反应器，经反应生成PTA。
产生的PTA随后会被送入分离塔，利用不同组分在不同温度下的挥发度差异分离。
最终得到高纯度的PTA产品。
反应器反应器是PTA装置的核心部分，其目的是将PX和空气充分混合并反应成PTA。
反应器通常为立式圆柱体容器，内部有多个搅拌器，可帮助提高反应速率和混合效果。
反应器还需配备多个加热器、冷却器和温度控制器，保证反应器内温度在合适范围内。
分离塔PTA装置生产的PTA产品经过反应后含有多个组分，其中杂质会影响产品的质量，甚至会导致产品无法回收利用。
分离塔主要用于分离产品中的不同组分，使得纯度达到要求。
分离塔通常为竖直筒状的设备，内部有多个塞板或填料层，可帮助提高物料分离效果。
加氢装置加氢装置主要用于消除反应器与分离塔之间的氧气，因为氧气可能影响PTA产品的质量和产量。
在空气和PX进入反应器后，氧气通常需要先被消耗掉，然后才能让PX和空气开始反应。
加氢装置一般为一个小型反应器，主要由加氢催化剂、加氢管和控制器构成。
空气预热器空气预热器主要用于加热空气，使其温度接近反应器内的温度，更易于产生反应。
空气预热器一般为管壳式器件，主要由内部的高效换热管和外部的壳体组成。
冷却器冷却器主要用于冷却反应器内的产物和废气，以保证系统的稳定性。
冷却器通常为管壳式或板式装置，通过内部的冷却管和外部的冷却介质，将反应产物冷却至足够低的温度。
闪蒸塔闪蒸塔通常作为分离塔的补充设备，用于将分离塔顶部的溶剂蒸汽和分离塔底部溶剂相对应的液体分离。
闪蒸塔主要由塔身、塞板和物料进出口组成。
以上是PTA装置中的主要部分及其功能介绍。
精对苯二甲酸装置说明、危险因素及防范措施(新版)
精对苯二甲酸装置说明、危险因素及防范措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改精对苯二甲酸装置说明、危险因素及防范措施(新版)一、装置简介(一)装置发展及类型1．装置发展精对苯二甲酸(PTA)是关系到国民生计的衣用涤纶化纤聚酯产品的原料。
目前在我国涤纶化纤因其品质优良，是化学纤维中的首选品种，它已占整个化纤产品的76％以上。
近年来，在化学纤维中聚酯工业发展的速度最快，世界聚酯产量年增长率约为8％左右。
随着聚酯应用技术的不断发展，近十年来聚酯用途不断扩大，已延伸到聚酯薄膜、聚酯瓶、工业用聚酯以及其他新聚酯产品等领域中，其中又以工业用聚酯发展更快。
根据国内市场分析，1999年，我国聚酯生产能力达398×104t／a，PTA的需求量为344×104t／a，而产量则为169.1×104t／a，缺口达172．9×104t／a。
2001年PTA进口量达到311.7×104t。
2001年国内聚酯年生产能力已经发展到700-800X104t／a，当年产量已达611×104t,需PTA约531．6×104t，但国内PTA生产能力(包括DMT应算到PTA的产能)到2001年约为242.5×1094t／a，当年实际产量约为219.9×104t，PTA缺口达300X104t以上。
通过对国内PTA市场需求的分析预测，到2005年底我国PTA市场需求将达到597～699×104 t／a。

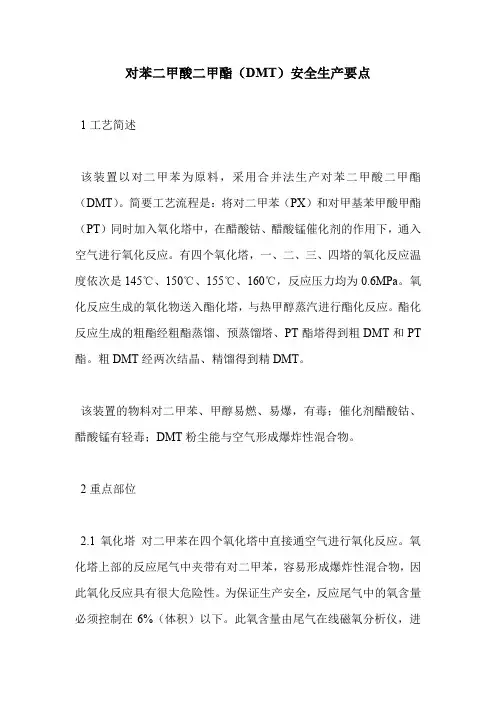

最新版设备安全操作规程范本-对苯二甲酸二甲酯(DMT)安全生产要点
对苯二甲酸二甲酯（DMT）安全生产要点
1工艺简述
该装置以对二甲苯为原料，采用合并法生产对苯二甲酸二甲酯（DMT）。
简要工艺流程是：将对二甲苯（PX）和对甲基苯甲酸甲酯（PT）同时加入氧化塔中，在醋酸钴、醋酸锰催化剂的作用下，通入空气进行氧化反应。
有四个氧化塔，一、二、三、四塔的氧化反应温度依次是145℃、150℃、155℃、160℃，反应压力均为0.6MPa。
氧化反应生成的氧化物送入酯化塔，与热甲醇蒸汽进行酯化反应。
酯化反应生成的粗酯经粗酯蒸馏、预蒸馏塔、PT酯塔得到粗DMT和PT 酯。
粗DMT经两次结晶、精馏得到精DMT。
该装置的物料对二甲苯、甲醇易燃、易爆，有毒；催化剂醋酸钴、醋酸锰有轻毒；DMT粉尘能与空气形成爆炸性混合物。
2重点部位
2.1氧化塔对二甲苯在四个氧化塔中直接通空气进行氧化反应。
氧化塔上部的反应尾气中夹带有对二甲苯，容易形成爆炸性混合物，因此氧化反应具有很大危险性。
为保证生产安全，反应尾气中的氧含量必须控制在6%（体积）以下。
此氧含量由尾气在线磁氧分析仪，进。
精对苯二甲酸(PTA)生产技术及工艺流程
精对苯二甲酸(PTA)生产技术及工艺流程摘要精对苯二甲酸（PTA）英文名称：Pure terephthalic acid（PTA)分子式C6H4（COOH）2 。
是以对二甲苯为原料，液相氧化生成粗对苯二甲酸，再经加氢精制，结晶，分离，干燥，得到精对苯二甲酸。
精对苯二甲酸为白色针状结晶或粉末，约在 300℃升华，自燃点680℃。
能溶于热乙醇，微溶于水，不溶于乙醚、冰醋酸和氯仿。
低毒，易燃。
其粉尘与空气形成爆炸性混合物，爆炸极限0.05g/L～12.5g/ L。
精对苯二甲酸是生产聚酯切片、长短涤纶纤维等化纤产品和其它重要化工产品的原料。
精对苯二甲酸（PTA）是重要的大宗有机原料之一，其主要用途是生产聚酯纤维(涤纶)、聚酯薄膜和聚酯瓶，广泛用于与化学纤维、轻工、电子、建筑等国民经济的各个方面，与人民生活水平的高低密切相关。
关键词：氧化反应结晶高压吸收常压吸收分离干燥溶剂及催化剂回收残渣蒸发溶剂脱水萃取常压汽提系统加氢反应过滤目录摘要 (I)前言···········································································································································- 1 -第一章精对苯二甲酸的工业概貌·······················································································- 1 -1.1 世界精对苯二甲酸工业概貌···············································································- 1 -1.2 我国精对苯二甲酸工业概貌···············································································- 2 -第二章精对苯二甲酸的上下游产业链·········································································- 3 -2.1 精对苯二甲酸的上游产业···················································································- 3 -2.2 精对苯二甲酸的下游产业···················································································- 3 -第三章精对苯二甲酸的性质及其主要用途·······························································- 4 -3.1 精对苯二甲酸的性质·····························································································- 4 -3.1 精对苯二甲酸的主要用途···················································································- 4 -第四章精对苯二甲酸的主要原料··················································································- 4 -第五章产品方案及规格·····································································································- 4 -5.1 产品方案·····················································································································- 4 -5.2 主要产品规格···········································································································- 5 -第六章精对苯二甲酸的生产工艺技术·········································································- 5 -6.1 国外工艺技术现状··································································································- 5 -6.2 国内的工艺技术选择·····························································································- 6 -第七章精对苯二甲酸的工艺流程及操作条件··························································- 7 -7.1 反应历程简介···········································································································- 7 -7.1.1 对二甲苯氧化······························································································- 7 -7.1.2对苯二甲酸精制··························································································- 7 -7.2 工艺流程简述···········································································································- 7 -7.2.1 空气压缩机···································································································- 8 -7.2.2 100 单元---母液储存罐·········································································- 8 -7.2.3 200 单元--氧化反应、结晶、高压吸收及常压吸收。
精对苯二甲酸产能
精对苯二甲酸产能
目录
1.精对苯二甲酸的概述
2.精对苯二甲酸的生产方法
3.精对苯二甲酸的产品性能
4.精对苯二甲酸的市场动态
5.精对苯二甲酸对人体的影响
正文
精对苯二甲酸（Pure Terephthalic Acid，简称 PTA）是一种重要的有机化工原料，分子式为 C6H4(COOH)2，常用于生产聚酯纤维、聚对苯二甲酸乙二醇酯等高分子材料。
精对苯二甲酸的生产方法主要以对二甲苯为原料，通过液相氧化生成粗对苯二甲酸，再经加氢精制、结晶、分离、干燥等步骤，得到精对苯二甲酸。
精对苯二甲酸作为一种低毒、可燃的物质，若与空气混合，在一定限度内遇火即燃烧甚至发生爆炸。
其自燃点为 680，燃点为 384~421，升华热为 98.4kj/mol，燃烧热为 3225.9kj/mol，密度为 1.652g/cm3。
近年来，随着我国化工产业的快速发展，精对苯二甲酸的市场需求也在不断增长。
据统计，2019 年我国精对苯二甲酸产能已达到约 400 万吨，预计未来几年将继续保持稳定增长。
然而，精对苯二甲酸的生产和使用也带来了一定的环境问题。
研究发现，精对苯二甲酸对人体有一定的伤害作用，长期接触或摄入可能对健康产生不良影响。
第1页共1页。
