3-110KV电网继电保护装置整定运行规程
3-110KV保护整定规定
标签：无标签3～110kV 电网继电保护装置运行整定规程：4 继电保护整定的规定4 继电保护整定的规定4.1 一般规定4.1.1 整定计算所需的发电机、调相机、变压器、架空线路、电缆线路、并联电抗器、串联补偿电容器的阻抗参数均应采用换算到额定频率的数值。
下列参数必须使用实测值：a.三相三柱式变压器的零序阻抗；b.66kV及以上架空线路和电缆线路的阻抗；c.平行线之间的零序互感阻抗；d.双回线路的同名相间和零序的差电流系数；e.其他对继电保护影响较大的有关参数。
4.1.2 以下的假设条件对一般短路电流计算是许可的：a.忽略发电机、调相机、变压器、110kV架空线路和电缆线路等阻抗参数的电阻部分，66kV及以下的架空线路和电缆，当电阻与电抗之比R/X>0.3时，宜采用阻抗值，并假定旋转电机的负序电抗等于正序电抗，即X2=X1。
b.发电机及调相机的正序电抗可采用t=0的初瞬态值Ｘ″的饱和值。
c.发电机电势可以假定均等于1(标么值)且相位一致，只有在计算线路全相振荡电流时，才考虑线路两侧发电机综合电动势有一定的相角差。
d.不考虑短路电流的衰减，对利用机端电压励磁的发电机出口附近的故障，应从动作时间上满足保护可靠动作的要求。
e.各级电压可以采用标称电压值或平均电压值，而不考虑变压器分接头实际位置的变动。
f.不计线路电容电流和负荷电流的影响。
g.不计故障点的相间电阻和接地电阻。
h.不计短路暂态电流中的非周期分量。
对有针对性的专题分析和对某些装置特殊需要的计算时，可以根据需要采用某些更符合实际情况的参数和数据。
4.1.3 合理地选择运行方式是改善保护效果，充分发挥保护效能的关键之一。
继电保护整定计算应以常见运行方式为依据。
所谓常见运行方式，是指正常运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修方式。
对特殊运行方式，可以按专用的运行规程或依据当时实际情况临时处理。
4.1.3.1 对同杆并架的双回线，应考虑双回线同时检修或同时跳开的情况。
110kV区域电网的继电保护设计
11、对于由不对称负荷或外部不对称短路而引起的负序过电流，一般在50MW及以上的发电机上装设负序过电流保护。
本题目中的G1、G2、G3发电机额定容量分别为50MW、50MW、70MW，均小于100MW，因此要装设的保护有：纵联差动保护（与发电机变压器共用）、匝间短路保护、定子接地保护G3可多装设一组负序过电流保护。
由此可得：本次设计的变压器主保护为：瓦斯保护、纵联差动保护；后备保护为：复合电压启动的过电流保护、零序电流电压保护、过负荷保护。
1.5线路保护配置
在110-220kV中性点直接接地电网中，线路的保护以以下原则配置：
（1）对于相间短路，单侧电源单回线路，可装设三相多段式电流电压保护作为相间短路保护。如不满足灵敏度要求，应装设多段式距离保护。双电源单回线路，可装设多段式距离保护，如不能满足灵敏度和速动性的要求时，则应加装高频保护作为主保护，把多段式距离保护作为后备保护。
4、对于采用发电机变压器组单元接线的发电机，容量在对100MW以下的，应装设保护区小于90%的定子接地保护;容量在100MW以上的，应装设保护区为100%的定子接地保护；
5、1MW以上的水轮发电机，应装设一点接地保护装置；
6、与母线直接连接的发电机，当单相接地故障电流大于允许值时，应装设有选择性的接地保护装置；
正序阻抗
零序阻抗
线路阻抗标幺值的计算：
正序阻抗
零序阻抗
式中： ——每公里线路正序阻抗值Ω/ km
——每公里线路零序阻抗值Ω/km
——线路长度km
——基准电压115kV
——基准容量100MVA

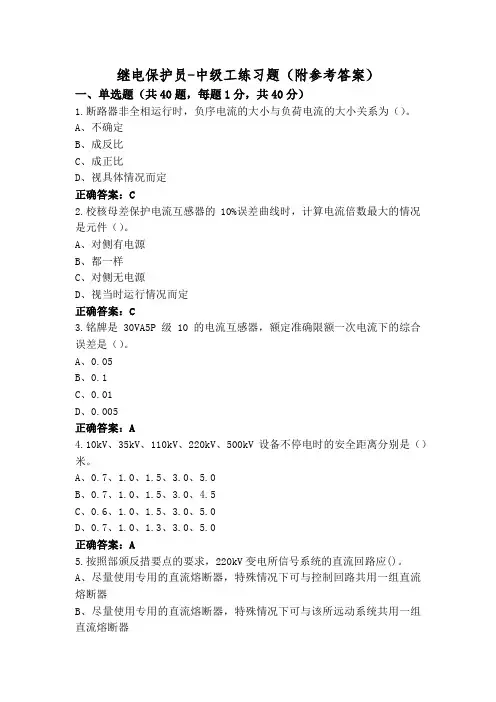

继电保护员-中级工练习题(附参考答案)
继电保护员-中级工练习题（附参考答案）一、单选题（共40题，每题1分，共40分）1.断路器非全相运行时，负序电流的大小与负荷电流的大小关系为（）。
A、不确定B、成反比C、成正比D、视具体情况而定正确答案：C2.校核母差保护电流互感器的10%误差曲线时，计算电流倍数最大的情况是元件（）。
A、对侧有电源B、都一样C、对侧无电源D、视当时运行情况而定正确答案：C3.铭牌是30VA5P级10的电流互感器，额定准确限额一次电流下的综合误差是（）。
A、0.05B、0.1C、0.01D、0.005正确答案：A4.10kV、35kV、110kV、220kV、500kV设备不停电时的安全距离分别是（）米。
A、0.7、1.0、1.5、3.0、5.0B、0.7、1.0、1.5、3.0、4.5C、0.6、1.0、1.5、3.0、5.0D、0.7、1.0、1.3、3.0、5.0正确答案：A5.按照部颁反措要点的要求，220kV变电所信号系统的直流回路应()。
A、尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器B、尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器C、由专用的直流熔断器供电，不得与其他回路混用D、无特殊要求正确答案：C6.在未办理工作票（）手续以前，值班员不准将施工设备合闸送电。
A、间断B、终结C、转移D、结束正确答案：B7.如果直流电源为220V，而中间继电器的额定电压为110V，则回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于（）。
A、远离正、负电源（不能直接接于电源端）B、不确定C、负电源D、正电源正确答案：C8.一个半断路器接线方式的断路器失灵保护中，反映断路器动作状态的判别元件采用的电流是（）。
A、单个开关相电流B、两个开关和电流C、任意电流均可D、两个开关差电流正确答案：A9.平行线路重合闸可以采用检查相邻线有电流起动方式，其正确接线应在重合闸的起动回路中串入()。

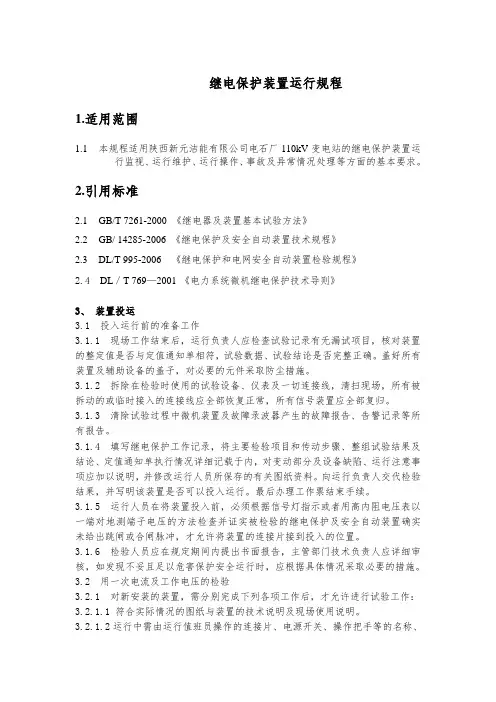

继电保护装置运行规程
继电保护装置运行规程1.适用范围1.1本规程适用陕西新元洁能有限公司电石厂110kV变电站的继电保护装置运行监视、运行维护、运行操作、事故及异常情况处理等方面的基本要求。
2.引用标准2.1GB/T 7261-2000 《继电器及装置基本试验方法》2.2GB/ 14285-2006 《继电保护及安全自动装置技术规程》2.3DL/T 995-2006 《继电保护和电网安全自动装置检验规程》2.4 DL／T 769—2001 《电力系统微机继电保护技术导则》3、装置投运3.1 投入运行前的准备工作3.1.1 现场工作结束后，运行负责人应检查试验记录有无漏试项目，核对装置的整定值是否与定值通知单相符，试验数据、试验结论是否完整正确。
盖好所有装置及辅助设备的盖子，对必要的元件采取防尘措施。
3.1.2 拆除在检验时使用的试验设备、仪表及一切连接线，清扫现场，所有被拆动的或临时接入的连接线应全部恢复正常，所有信号装置应全部复归。
3.1.3 清除试验过程中微机装置及故障录波器产生的故障报告、告警记录等所有报告。
3.1.4 填写继电保护工作记录，将主要检验项目和传动步骤、整组试验结果及结论、定值通知单执行情况详细记载于内，对变动部分及设备缺陷、运行注意事项应加以说明，并修改运行人员所保存的有关图纸资料。
向运行负责人交代检验结果，并写明该装置是否可以投入运行。
最后办理工作票结束手续。
3.1.5 运行人员在将装置投入前，必须根据信号灯指示或者用高内阻电压表以一端对地测端子电压的方法检查并证实被检验的继电保护及安全自动装置确实未给出跳闸或合闸脉冲，才允许将装置的连接片接到投入的位置。
3.1.6 检验人员应在规定期间内提出书面报告，主管部门技术负责人应详细审核，如发现不妥且足以危害保护安全运行时，应根据具体情况采取必要的措施。
3.2 用一次电流及工作电压的检验3.2.1 对新安装的装置，需分别完成下列各项工作后，才允许进行试验工作：3.2.1.1 符合实际情况的图纸与装置的技术说明及现场使用说明。

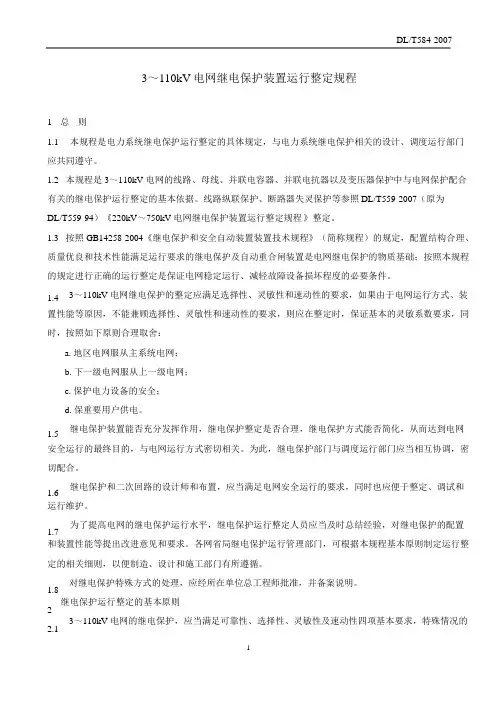

DLT584_2007_3～110kV电网继电保护装置运行整定规程完整
a. 接入供电变压器的终端线路，无论是一台或多台变压器并列运行（包括多处 T 接供电变压器或供 电线路），都允许线路侧的速动段保护按躲开变压器其他母线故障整定。需要时，线路速动段保护可经一 短时限动作。
b. 对串联供电线路，如果按逐级配合的原则将过分延长电源侧保护的动作时间，则可将容量较小的
2
DL/T584-2007 某些中间变电所按 T 接变电所或不配合点处理，以减少配合的级数，缩短动作时间。
3
DL/T584-2007 2.5.3 35kV 及以下供电线路保护动作时间的整定，首先应考虑输电线路的热稳定安全，其次才考虑选择 性的要求：
a. 对于多级串供的单电源线路，如由于保护逐级配合的原因，临近供电变压器出口的线路保护动作 时间过长，不能保证输电线路的热稳定安全，可采用前加速保护方式快速跳闸，并用顺序重合闸保证 选择性。 b. 临近供电变压器出口的线路，宜设置动作时间不大于 0.3 秒的限时速段保护。 2.5.4 手动合闸或重合闸重合于故障线路，应有速动保护快速切除故障。 2.5.5 采用高精度时间继电器,以缩短动作时间级差。综合考虑断路器跳闸断开时间，整套保护动作返回 时间，时间继电器的动作误差等因素，在条件具备的地方，保护的配合可以采用 0.3s 的时间级差。 2.6 按下列原则考虑距离保护振荡闭锁装置的运行整定： 2.6.1 35kV 及以下线路距离保护一般不考虑系统振荡误动问题。 2.6.2 下列情况的 66-110kV 线路距离保护不应经振荡闭锁： a. 单侧电源线路的距离保护； b. 动作时间不小于 0.5s 的距离 I 段、不小于 1.0s 的距离Ⅱ段和不小于 1.5s 的距离Ⅲ段。 注：系统最长振荡周期按 1.5s 考虑。 2.6.3 有振荡误动可能的 66～110kV 线路距离保护装置一般应经振荡闭锁控制。 2.6.4 有振荡误动可能的 66～110kV 线路的相电流速断定值应可靠躲过线路振荡电流。 2.6.5 在单相接地故障转换为三相故障，或在系统振荡过程中发生不接地的相间故障时，可适当降低对 保护装置快速性的要求，但必须保证可靠切除故障。 2.7 110kV 及以下电网均采用三相重合闸，自动重合闸方式的选定，应根据电网结构、系统稳定要求、 发输电设备的承受能力等因素合理地考虑。 2.7.1 单侧电源线路选用一般重合闸方式。如保护采用前加速方式，为补救相邻线路速动段保护的无选 择性动作，则宜选用顺序重合闸方式。 2.7.2 双侧电源线路选用一侧检无压，另一侧检同步重合闸方式，也可酌情选用下列重合闸方式： a. 带地区电源的主网终端线路，宜选用解列重合闸方式，终端线路发生故障，在地区电源解列（或 跳闸联切）后，主网侧检无压重合。 b. 双侧电源单回线路也可选用解列重合闸方式。 2.7.3 全线敷设电缆的线路，由于电缆故障多为永久性故障，一般不装设自动重合闸。 2.8 配合自动重合闸的继电保护整定应满足如下基本要求： 2.8.1 自动重合闸过程中，必须保证重合于故障时快速跳闸，重合闸不应超过预定次数，相邻线路的继 电保护应保证有选择性。

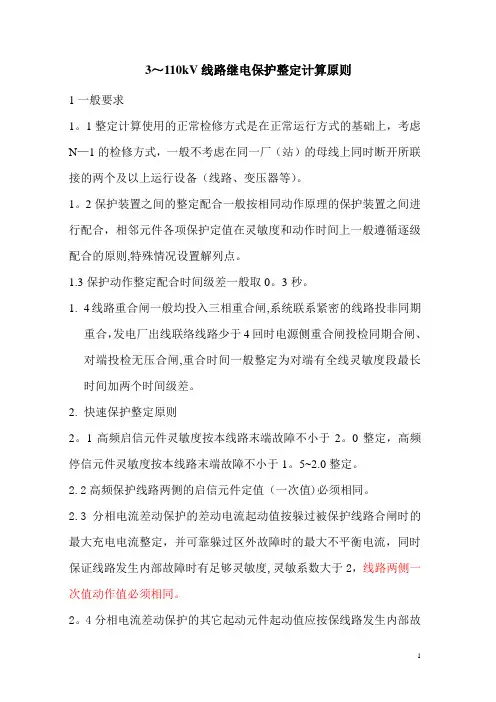

110kV线路继电保护整定原则
3～110kV线路继电保护整定计算原则1一般要求1。
1整定计算使用的正常检修方式是在正常运行方式的基础上，考虑N—1的检修方式，一般不考虑在同一厂（站）的母线上同时断开所联接的两个及以上运行设备（线路、变压器等）。
1。
2保护装置之间的整定配合一般按相同动作原理的保护装置之间进行配合，相邻元件各项保护定值在灵敏度和动作时间上一般遵循逐级配合的原则,特殊情况设置解列点。
1.3保护动作整定配合时间级差一般取0。
3秒。
1.4线路重合闸一般均投入三相重合闸,系统联系紧密的线路投非同期重合，发电厂出线联络线路少于4回时电源侧重合闸投检同期合闸、对端投检无压合闸,重合时间一般整定为对端有全线灵敏度段最长时间加两个时间级差。
2.快速保护整定原则2。
1高频启信元件灵敏度按本线路末端故障不小于2。
0整定，高频停信元件灵敏度按本线路末端故障不小于1。
5~2.0整定。
2.2高频保护线路两侧的启信元件定值（一次值)必须相同。
2.3分相电流差动保护的差动电流起动值按躲过被保护线路合闸时的最大充电电流整定，并可靠躲过区外故障时的最大不平衡电流，同时保证线路发生内部故障时有足够灵敏度,灵敏系数大于2，线路两侧一次值动作值必须相同。
2。
4分相电流差动保护的其它起动元件起动值应按保线路发生内部故障时有足够灵敏度，灵敏系数大于2整定,同时还应可靠躲过区外故障时的最大不平衡电流.3后备保护的具体整定原则：以下各整定原则中未对其时间元件进行具体描述，各时间元件的定值整定应根据相应的动作配合值选取。
1 相间距离Ⅰ段：原则1：“按躲本线路末端故障整定”。
所需参数:可靠系数K K =0.8~0.85计算公式：L K DZ Z K Z ≤Ⅰ变量注解：ⅠDZ Z ――定值L Z ――线路正序阻抗原则2：“单回线终端变运行方式时，按伸入终端变压器内整定”。
所需参数：线路可靠系数K K =0。
8～0.85变压器可靠系数KT K ≤ 0.7计算公式：'T KT L K DZ Z K Z K Z +≤Ⅰ变量注解：'T Z ――终端变压器并联等值正序阻抗。
开关柜继电保护标准化设计规范标准
开关柜继电保护标准化设计规范标准10kV开关柜继电保护装置标准化设计规1编制说明为实现公司“一强三优”的发展战略目标，按照公司“集团化运作、集约化发展、精益化管理、标准化建设”的要求，进一步提高继电保护装置的标准化水平，调度通信中心深入分析继电保护装置的运行特点，总结多年来10kV继电保护装置在运行、改造及管理中暴露出来的问题，组织开展了10kV开关柜继电保护装置标准化设计工作。
随着数字式继电保护装置及10kV开关柜的不断规，在电网具备了实施10kV开关柜继电保护标准化设计的条件。
受电子元器件寿命的影响，数字式继电保护装置的正常使用年限约在10年左右。
国家最新颁布的《微机继电保护装置运行管理规程》（DL/T 587-2007）规定，微机继电保护装置的运行年限一般不低于12年，对于运行不稳定、工作环境恶劣的微机继电保护装置可根据运行情况适当缩短使用年限。
一般变电一次设备正常的使用年限在25-30年间，因此在一次设备的一个生命周期，需要对继电保护装置进行1～2次的更新改造。
目前，电网10kV继电保护装置多采用在开关柜上就地安装的方式。
不同生产厂家生产的、以及不同型号的10kV保护装置大小尺寸、端子排布局接线等均不相同，在对继电保护装置进行改造时，需要重新定制安装开关柜柜门、重新布置安装继电保护装置到开关柜端子的二次连接线。
按照此方式，完成1套10kV 继电保护装置的改造，大约需要停运一次设备10小时，不但需要大量的人力、物力，同时出现接线错误的可能性增加，而且对用户的可靠供电造成影响。
为进一步提高继电保护专业的标准化管理水平，缩短10kV 继电保护装置改造的停电时间，提高工作效率，减少继电保护装置改造过程中的接线错误，降低电网运行风险，2008年调度通信中心着手开展10kV开关柜继电保护装置标准化设计的前期准备工作。
通过与继电保护运行人员、二次设计人员进行讨论，组织开关柜及保护装置厂家进行实施方案的比较，在公司生产技术部及电力的大力支持下，优选和调整设计方案，并进行样品的试验，最终形成了此规。
110kV线路保护整定
110kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2110kV线路保护配置1)差动保护2)接地距离保护3)相间距离保护4)零序电流保护5)三相自动重合闸3启动元件定值3.1.启动元件定值3.1.1.突变量启动元件整定原则1：按躲过正常负荷电流突变电流整定，建议取0.2In（In：CT一次值）；整定原则2：线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。
3.1.2.灵敏度计算要求在本线路末端金属性两相短路故障时，灵敏系数大于4；在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。
3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。
3.1.4.零序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。
注：线路两侧电流启动一次值应相同。
4差动保护参考《DL/T 584-2017 3kV~110kV电网继电保护装置运行整定规程》7.2.4条。
4.1. 差动电流定值整定原则：按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A ，建议取300A 。
光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，线路两侧定值一次值相同。
5 距离保护1）110kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照接地距离I 、II 、III 段保护整定原则整定。
继电保护整定计算
精心整理继电保护整定计算继电保护整定计算是保证电力系统不发生大面积停电和稳定破坏事故以及保证继电保护正确动作的一个重要环节。
针对我局2002年电网运行状况，现将整定情况和有关内容汇编成册，提供给调度、保护和有关部门，以便了解和掌握保护整定情况，共同搞好系统安全运行工作。
一、整定基本原则及有关规定（一）本整定运行规定是按国家电力行业标准“3—110KV 电网继电保护装置整定运行规程”和“大型发电机变压器继电保护整定计算导则”的配制整定原则，以及结合芜湖电网运行具体情况编制而成。
（二）反映的保护快速性主要依靠系统装设的快速保护，包括主变纵差、光纤纵差、母差和无延时的保护段以及主变纵差停用时缩短高压侧后备时间定值来实现，而继电保护的选择性（非越级跳闸）往往也建立在上述措施上。
动作。
1.2侧分列3准确性。
上下级不同原理的保护，则按公式转换后再进行。
（十）110KV 保护与220KV 电网保护关系220KV 变压器的110KV 总开关相间及另序保护按省局下达的继电保护限额整定。
如有配合问题，则备案。
（十一）220KV 主变微机保护计算原则1.主变差动保护（1）最小动作电流I op 。
min躲主变额定负载时的不平衡电流,即I op 。
min =K rel （K er +△U+△m ）I N /n aI N ：变压器额定电流；na：电流互感器的变比；Krel：可靠系数，取1.3～1.5；Ker：电流互感器的变比误差，10P型取0.03×2，5P型取0.01×2；△U:变压器调压引起的误差,取调压范围中偏离额定值的最大值（百分值）；△m：由于电流互感器的变比未完全匹配产生的误差，初设时取0.05。
一般工程宜采用不小于0.3I N/n a的整定值。
（2）起始制动电流Ires。
0=（0.8～1.0）IN/na（3）最大制动系数K res.max（以低压侧外部短路为例说明之）Kres.max =Iop.max/Ires.mzxIop.max =KrelIumb.maxIumb.max =KapKccKerIk.max/na+△UhI/na.h+△UmIKap:Kcc:Ker△U hIk.maxI，Ik.Ⅰna、n△m（4aIop=Kb.IopK:c.2.（1a.Iop.hKrel:Kr:IN.h:变压器高压侧的额定电流。
DL／T 584-2007 3～110kV电网继电保护装置运行整定规程
3～110kV电网继电保护装置运行整定规程1 总 则1.1 本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。
1.2 本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。
线路纵联保护、断路器失灵保护等参照DL/T559-2007（原为DL/T559-94）《220kV～750kV电网继电保护装置运行整定规程》整定。
1.3 按照GB14258-2004《继电保护和安全自动装置装置技术规程》（简称规程）的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。
1.4 3～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，保证基本的灵敏系数要求，同时，按照如下原则合理取舍：a. 地区电网服从主系统电网；b. 下一级电网服从上一级电网；c. 保护电力设备的安全；d. 保重要用户供电。
1.5 继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。
为此，继电保护部门与调度运行部门应当相互协调，密切配合。
1.6 继电保护和二次回路的设计师和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。
1.7 为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。
各网省局继电保护运行管理部门，可根据本规程基本原则制定运行整定的相关细则，以便制造、设计和施工部门有所遵循。
1.8 对继电保护特殊方式的处理，应经所在单位总工程师批准，并备案说明。
变电站继电保护及安全自动装置配置原则
保定供电公司保定吉达电力设计有限公司电气二次室110kV变电站继电保护及安全自动装置配置原则保定吉达电力设计有限公司电气二次室田辉1 总则1.1 本原则制定依据：1.1.1 GB14285 《继电保护和安全自动装置技术规程》；1.1.2 DL/T 559-94 《220～500kV电网继电保护装置运行整定规程》；1.1.3 DL/T 584-95 《3～110kV电网继电保护装置运行整定规程》；1.1.4 《电力系统继电保护及安全自动装置反事故措施要点》；1.1.5 国电调[2002]138号文件关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知；1.1.6 华北电力集团公司《防止电力生产重大事故的二十五项重点要求实施细则》；1.1.7 北京电力公司：继电保护及安全自动装置配置原则；1.1.8 河北省电力公司冀电调[2003]24号文《关于印发河北南网微机型母线保护若干技术原则的通知》及其附件1、附件2、附件3。
附件1：关于微机型母线保护有关功能使用原则规定的说明；附件2：河北南网微机型母线保护技术要求；附件3：微机型母线保护有关功能使用的原则规定。
1.1.9 河北省电力公司冀电调[2005]12号文《关于印发“河北南网变压器、高压电抗器非电量保护运行经管指导意见”的通知》及其附件1.1.10 河北省电力公司冀电调[2003]13号文《关于印发河北继电保护技术要点、微机型变压器保护和微机型母线保护技术原则的通知》及其附件1～附件7；1.1.11 国家电网公司《十八项电网重大反事故措施》；1.1.12 国家电网公司《十八项电网重大反事故措施(继电保护反事故措施重点要求)》；1.1.13 华北电力集团公司华北电网调【2006】30号《华北电网继电保护基建工程规范》；1.1.14 河北省电力公司冀电调【2006】68号《河北南网继电保护技术规范》。
1.2 本原则适用于保定供电公司管辖、保定吉达电力设计有限公司设计任务涉及范围内的10kV～220kV继电保护和安全自动装置及其二次回路。
35kV及110kV变压器保护整定
35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。
3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。
1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。
推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。
2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。
3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。
一般取0.3~0.6Ie，建议0.5Ie。
对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。
4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。
差动保护出口方式：跳开变压器各侧断路器。
4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。
4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。
式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。
整定原则2：按躲过变压器可能产生的最大励磁涌流整定。
式中：K：涌流倍数，参见差动保护部分涌流推荐值。
DL T584(保护整定规定)
应超过 2 秒。
2.3.5 线路保护范围伸出相邻变压器其他侧母线时，可按下列顺序优先的方式考虑保护动作时间的配合。
a.与变压器同电压侧的后备保护的动作时间配合；
b.与变压器其他侧后备保护跳该侧总路断路器动作时间配合；
c.与其他侧出线后备保护段的动作时间配合；
d.与其他侧出线保全线有规程规定的灵敏系数的保护段动作时间配合。
有分别作用于不同断路器，且整定值有规定的灵敏系数的两套独立的保护装置作为主保护和后备保护，以
确保电力设备的安全。对于不满足上述要求的特殊情况，按本规程第 1.8 条的规定处理。
2.2.3 3～110kV 电网继电保护一般采用远后备原则，即在临近故障点的断路器处装设的继电保护或该断
路器本身拒动时，能由电源侧上一级断路器处的继电保护动作切除故障。
措施（例如主保护和后备保护互相独立的配置等）。
2.4.2 对于 110kV 电网线路，考虑到在可能的高电阻接地故障情况下的动作灵敏系数要求，其最末一段
零序电流保护的电流定值不应大于 300A（一次值），此时，允许线路两侧零序保护相继动作切除故障。
2.4.3 在同一套保护装置中闭锁、起动和方向判别等辅助无件的灵敏系数应不低于所控的保护测量元件
2.3.3 变压器电源侧过电流最末一段保护的整定，原则上主要考虑为保护变压器安全的最后一级跳闸保
护，同时兼作其他侧母线及出线故障的后备保护，其动作时间及灵敏系数视情况可不作为一级保护参与选
择配合，但动作时间必须大于所有配出线后备保护的动作时间（包括变压器过流保护范围可能伸入的相邻
和相隔线路）。
2.3.4 变压器外部故障时，如各侧绕组相电流大于变压器热稳定电流，变压器过电流保护的动作时间不
4
3-110KV电网继电保护装置运行整定规程DLT 584—95
中华人民共和国电力行业标准3～110kV电网继电保护装置DL/T584—95运行整定规程OperationalandSettingCodeforRelayProtectionof3～110kVElectricalPowerNetworks中华人民共和国电力工业部1995-11-27批准1996-06-01实施1总则1.1本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。
1.2本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。
高频保护、断路器失灵保护、导引线纵联保护等参照DL/T559—94《220～500kV电网继电保护装置运行整定规程》整定。
1.3按照DL400—91《继电保护和安全自动装置技术规程》(简称规程)的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。
1.43～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，按照如下原则合理取舍：a.地区电网服从主系统电网；b.下一级电网服从上一级电网；c.局部问题自行消化；d.尽可能照顾地区电网和下一级电网的需要；e.保证重要用户供电。
1.5继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。
为此，继电保护部门与调度运行部门应当相互协调，密切配合。
1.6继电保护和二次回路的设计和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。
1.7为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。
《继电保护和安全自动装置管理规定》
关于印发《继电保护和安全自动装置管理规定》的通知各单位、机关各部门：现将《继电保护和安全自动装置管理规定》印发给你们，请严格遵照执行。
二〇一〇年十二月二十四日继电保护和安全自动装置管理规定第一章总则第一条为加强公司继电保护和安全自动装置的管理，保证电力系统安全、可靠运行，根据公司《电气设备及运行管理办法》（齐鲁石化分〔2010〕305号），结合公司生产装置和电力系统的特点，制定本规定。
第二条继电保护和安全自动装置（以下简称保护装置）主要包括：（一）发电机、变压器、电动机、电抗器、电力电容器、母线、线路及滤波补偿等设备的保护装置；（二）自动重合闸、备用设备及备用电源自投装置、快切装置（备用电源快速切换装置、负荷快速联切装置）、自动调整励磁、发电机低频自启动、发电机自同期与准同期、按频率自动减负荷、振荡或预测（切负荷、切机、解列等）、故障录波装置及其他保证系统安全的自动装置等；（三）连接控制元件和保护装置二次回路。
第三条本规定适用于接入公司电网的其他用户。
第四条公司及各单位均应设具有较强专业技术水平和实际工作经验的继电保护专责技术人员，并保持人员相对稳定。
第五条保护装置应选用技术先进、成熟、可靠的产品并具备“管控一体化”功能。
第二章管理分工与职责第六条公司继电保护实行统一领导，公司、厂、车间三级管理体制。
第七条公司动力计量部是公司继电保护专业主管部门，主要履行以下职责：（一）负责公司继电保护技术和运行管理工作；（二）编制辖区继电保护配置方案和定值计算；（三）审核各单位管辖继电保护定值；（四）定期修改下发公司电力系统阻抗图；（五）编制公司电力系统继电保护运行方式；（六）审查公司新建、改扩建电气主接线、继电保护配置、保护运行方式、二次接线以及保护装置选型，参加竣工验收；（七）组织对重要继电保护的不正确动作进行调查和统计分析，制定对策，编制反事故措施，并监督执行；（八）组织公司继电保护专业会议和技术培训工作；（九）负责淄调管辖设备继电保护定值及运行方式的协调工作；（十）负责公司继电保护资料档案管理工作。
《3KV-110KV电网继电保护装置运行整定规程》试题及答案
《3KV-110KV电网继电保护装置运行整定规程》试题及答案一、填空题1.变电所变压器中性点的接地运行方式应尽量保持地区电网零序阻抗（基本不变）。
2.电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在（保护范围内），部分保护装置可短时失去（选择性）。
3.躲区外故障、躲振荡、躲负荷、躲不平衡电压等整定，或与有关保护的配合整定，都应考虑必要的（可靠系数）。
4.对于3kV～110kV电网的线路继电保护，一般采用（远后备）保护方式。
即在临近故障点的断路器处装设的继电保护或断路器本身拒动时，能由（电源）侧上一级断路器处的继电保护动作切除故障。
5.110kV线路最末一段零序电流保护的电流定值一般不应大于（300）A(一次值)。
6.圆特性的接地距离Ⅲ段，阻抗定值按与相邻线路的接地距离Ⅱ段或Ⅲ段配合，并力争对相邻元件有远后备整定，负荷电阻线按可靠躲过本线路（事故过负荷最小）阻抗整定。
7.110KV系统最长振荡周期按（ 1.5）s考虑。
8.对110KV电网，自动重合闸过程中，相邻线路发生故障，允许本线路后加速保护（无选择性）跳闸。
9.除母线保护外，不宜采用专门措施闭锁（电流互感器二次回路断线）引起的保护装置可能的误动作。
10.整定计算所需的三相三柱式变压器的零序阻抗必须使用（实测值）11.母联失灵时间元件应大于母联断路器的（跳闸灭弧时间）加（失灵保护返回时间）及裕度时间。
12.零序分支系数的选择，要通过常见各种运行方式的比较，选取其（最大值）。
13.自耦变压器和绝缘有要求的变压器中性点必须（直接接地运行）。
14.多侧电源变压器主电源侧的过电流保护按躲（本侧负荷）电流整定，时间定值应与出线保护（最长动作）时间配合，动作后，跳（三侧）断路器。
15.变压器110kV中性点放电间隙零序电流保护的一次电流定值一般可整定为（40～100）A，保护动作后可带（0.3～0.5） s延时跳变压器（各侧）断路器。
工标网标准
