带通滤波放大器设计
一种具备高镜像抑制比的带通滤波器设计
一种具备高镜像抑制比的带通滤波器设计王海兵【摘要】介绍一种高镜像抑制比的带通滤波器的设计。
在音频领域里所接触的大多为实数滤波器，滤波器的频率点具备对称性的特点，这就对信号处理领域带来很大的麻烦，如AM、FM中频滤波时产生的镜像频率，会对正常的搜台产生很大的干扰。
此设计利用复数滤波器的特点，设计出一种具备高镜像抑制比的带通滤波器，应用于数字调谐收音机解调系统里面。
由于采用的是全集成的复数带通滤波器，节省了传统的外部中频滤波器的成本及空间；实测镜像抑制比达40 dB，大大降低了搜台的误操作，提高了整机系统的信噪比，在信号处理领域有一定的借鉴意义。
%The paper introduces a design of bandpass filter with high image rejection ratio. In the audio field, we contact mostly real filter, this filter have the characteristics of symmetry, which will bring the field of signal processing to a lot of trouble, such as the mirror frequency to produce AM, FM intermediate frequency filtering, will have a lot of interference to the channel search normal, this design uses the characteristics of complex filter, design a rejectio n bandpass filters with high image rejection ratio, it’s used in digital tuning radio demodulation system, due to the use of the fully integrated bandpass filter, saves cost and space outside of the traditional intermediate frequency filter; inhibition ratio of 40 dB image rejection, greatly reduces the error operation channel search, improves the signal-to-noise ratio of the system, has certain reference meanings to the field of signal processing.【期刊名称】《电子与封装》【年(卷),期】2014(000)010【总页数】4页(P16-19)【关键词】复数域带通滤波器;抑制镜像;信号处理【作者】王海兵【作者单位】无锡市晶源微电子有限公司，江苏无锡 214028【正文语种】中文【中图分类】TN402在现代电子接收机中，如手机、收音机等，内含的低中频放大器需抑制镜像频率信号[1]。
LC带通滤波器的设计与仿真设计毕业设计(论文)
1.3.3 滤波器的前景....................................................7
1.3.4几种新型滤波器介绍..........................................8
●阻带滤波器：它的阻带限定在两个有限频率ƒ1与ƒ2之间，阻带两侧都有通带。
1.1.2 滤波器的种类
根据使用的波段和元件的不同，滤波器有很多种类，而且随着技术的发展，种类还在不断增加。总的来说，滤波器可分为两大类：无源滤波器和有源滤波器。
在无源滤波器中，所使用的是无源元件。他们在个体或组合的情况下，能够把一种形式的能量变换为另一种形式，并重新变回到原来的形式，换言之，它们必须是谐振性的。例如，在一个LC谐振电路中，在电容器的电场和电感线圈的磁场之间不断发生着能量的反复交换。因此，如果两个不同储能装置当相互偶合时，能够以很小的损耗实现能量的交换，它们就可以被利用为滤波器元件。
结束语.................................................................................43
致谢....................................................................................45
摘要
随着电子信息的发展，滤波器作为信号处理的不可缺少的部分，也得到了迅速的发展。LC滤波器作为滤波器的一个重要组成部分，它的应用相当的广泛。因此对于它的设计也受到人们的广泛关注。如何设计利用简单的方法设计出高性能的LC滤波器是人们一直研究的课题。
带通滤波器设计
LC椭圆函数带通滤波器设计要求带通滤波器，在15kHz～ZOkHz的频率范围内，衰减最大变化1dB，低于14.06kHz和高于23kHz频率范围，最小衰减为50dB,Rs=RL=10kΩ。
③运行Filter Solutions程序。
点击“阻带频率”输人框，在“通带波纹（dB）”内输人0.18，在“通带频率”内输人1，在“阻带频率”内输人1.456，选中“频率单位－弧度”逻辑框。
在“源阻抗”和“负载阻抗”内输人1。
④点击“确定阶数”控制钮打开第二个面板。
在“阻带衰减（dB）”内输人50，点击“设置最小阶数”按钮并点击“关闭”，主控制面板上形式出“6阶”，选中“偶次阶模式”逻辑框。
⑤点击“电路”按钮。
Filter s。
lutions提供了两个电路图。
选择“无源滤波器1”，如图1（a）所示。
⑥这个滤波器必须变换为中心频率ω0=1的归一化带通滤波器。
带通滤波器的Q 值为：把所有的电感量和电容值都乘以Qbp°然后用电感并联每一个电容、用电容串联每一个电感使其谐振频率为ω0=1，该网络被变换为带通滤波器。
使用的谐振元仵是原元件值的倒数，如图1（b）所示。
⑦按照图1的方式转换Ⅱ型支路。
变换后的滤波器见图1（c）。
在原理图下标出了以rad/s为单位的谐振频率。
⑧用中心频率fo=17.32kHz和阻抗10kΩ对滤波器进行去归一化以完成设计。
将所有的电感乘以Z/FSF，所有的电容除以z×FSF，其中z=104，FSF=2πfe=1.0882×105。
最终的滤波器见图1（d）。
图1（c）中的归一化谐振频率直接乘以几何中心频率fo=17.32kHz即可得到谐振频率。
频率响应见图1（e）。
滤波器的主要参数滤波器的主要参数（Definitions) 中心频率（Center Frequency）：滤波器通带的中心频率f 0 ，一般取f 0 =（f 1 +f 2 ）/2，f 1 、f 2 为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
有源带通滤波器设计
有源带通滤波器设计引言有源带通滤波器是一种常见的滤波器类型，用于滤除特定频率范围内的信号。
本文将介绍有源带通滤波器的设计过程和原理，以及如何使用基本电路元件实现。
有源带通滤波器原理有源带通滤波器是一种组合了放大器和带通滤波器的电路。
通过选择合适的放大器增益和滤波器参数，可以实现在一定频率范围内放大输入信号，并抑制其他频率上的信号。
有源带通滤波器的基本原理是选择适当的带通滤波器作为前馈网络，将放大器的输出信号反馈到滤波器的输入端，以实现对特定频率范围内的信号的放大。
有源带通滤波器设计步骤有源带通滤波器的设计过程可以分为以下几个步骤：步骤1：确定滤波器参数首先需要确定希望滤波器通过的频率范围。
这个范围可以根据具体的应用需求来确定。
同时还需要确定滤波器的截止频率和带宽。
这些参数将在后续的设计中使用。
步骤2：选择放大器根据滤波器的参数和所需增益，选择合适的放大器。
放大器的增益应该满足滤波器要求的放大倍数。
步骤3：设计前馈网络根据所选的放大器和滤波器参数，设计前馈网络。
前馈网络应具有带通滤波器的特性，可以选择不同的滤波器拓扑结构，如巴特沃斯滤波器、椭圆滤波器等。
步骤4：选择反馈电阻选择合适的反馈电阻，以实现对滤波器输出信号的反馈。
步骤5：分析、模拟和优化进行电路分析和模拟，通过调整电路参数来优化滤波器的性能。
可以使用电路仿真软件进行模拟，并使用适当的优化方法来改善滤波器的频率响应和增益特性。
步骤6：实现电路根据设计结果，通过选取合适的电路元件来实现滤波器电路。
注意选择适当的操作放大器供电电压和电源。
有源带通滤波器设计示例下面是一个示例设计过程，以说明有源带通滤波器的设计思路。
步骤1：确定滤波器参数假设我们希望设计一个有源带通滤波器，通过频率范围为1kHz到10kHz的信号。
截止频率选择为2kHz，带宽选择为1kHz。
步骤2：选择放大器根据所需增益，选择一个增益足够的放大器。
假设选择一个增益为20倍的放大器。

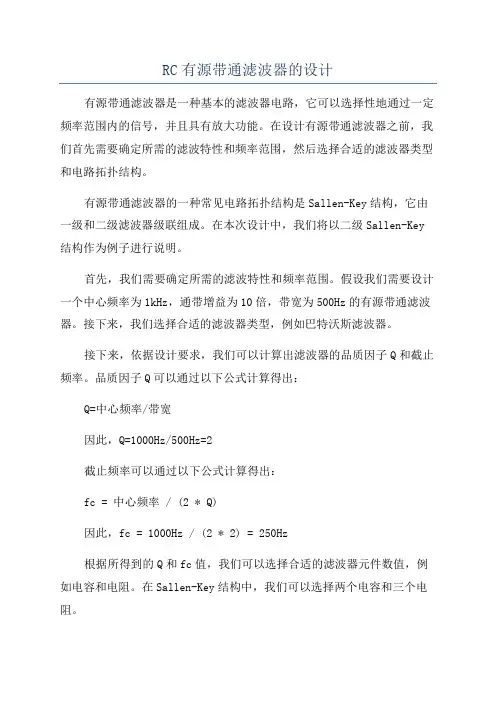

RC有源带通滤波器的设计
RC有源带通滤波器的设计有源带通滤波器是一种基本的滤波器电路，它可以选择性地通过一定频率范围内的信号，并且具有放大功能。
在设计有源带通滤波器之前，我们首先需要确定所需的滤波特性和频率范围，然后选择合适的滤波器类型和电路拓扑结构。
有源带通滤波器的一种常见电路拓扑结构是Sallen-Key结构，它由一级和二级滤波器级联组成。
在本次设计中，我们将以二级Sallen-Key 结构作为例子进行说明。
首先，我们需要确定所需的滤波特性和频率范围。
假设我们需要设计一个中心频率为1kHz，通带增益为10倍，带宽为500Hz的有源带通滤波器。
接下来，我们选择合适的滤波器类型，例如巴特沃斯滤波器。
接下来，依据设计要求，我们可以计算出滤波器的品质因子Q和截止频率。
品质因子Q可以通过以下公式计算得出：Q=中心频率/带宽因此，Q=1000Hz/500Hz=2截止频率可以通过以下公式计算得出：fc = 中心频率 / (2 * Q)因此，fc = 1000Hz / (2 * 2) = 250Hz根据所得到的Q和fc值，我们可以选择合适的滤波器元件数值，例如电容和电阻。
在Sallen-Key结构中，我们可以选择两个电容和三个电阻。
接下来，我们可以根据标准的频率响应公式计算电流放大器的增益和频率域特性。
有源带通滤波器的传输函数可以表示为：H(s)=-(s/ωc)*(1/(s^2+s/(Q*ωc)+1/(ωc^2)))其中，s是复频域变量，ωc是角频率。
通过计算得到的传输函数，我们可以绘制出滤波器的幅频响应图和相频响应图。
根据滤波器的幅频响应图，我们可以验证滤波器的增益特性和通带带宽范围。
根据滤波器的相频响应图，我们可以验证滤波器的相位特性。
在设计完成后，我们可以进行仿真和实际测试。
通过使用电子设计自动化(EDA)软件进行电路仿真，我们可以验证设计的性能和预测工作点。
在实际测试中，我们可以通过控制信号源和频谱分析仪来验证滤波器的频率特性和频率响应。
模电课程设计--有源带通滤波器
1 滤波器的简介
在电子电路中，输入信号的频率有很多，其中有些频率是需要的工 作信号，有些频率是不需要的干扰信号。如果这两个信号在频率上有较 大的差别，就可以用滤波的方法将所需要的信号滤出。滤波电路的作用 是允许模拟输入信号中某一部分频率的信号通过，而阻断另一部分频率 的信号通过。
3.2单相桥式全波整流电路的工作原理
整流电路是利用二极管的单向导电性，把交流电变成脉动直流电的电 路。单相桥式全波整流电路由四个二级管组成，整流堆管脚图及内部结构 如图3.2所示。该电路的整流效果和输出电压波形，为单相半波整流电路 的二倍。桥式整流电路的简化电路图如图3.3所示。 图3.2 图3.3 整流堆管脚及内部结构图
ausaufssrc13aufssrcsrc2????????11设中心频率f0rc电压放大倍数auauf3auf???????12当ff0时得出通带放大倍数aupauf3aufqauf???????????13使式12分母模为2即使式12分母虚部绝对值为1即解方程取正根就可得到下限截止频率fp1与上限截止频率fp2分别为fp1f03auf????????14fp2f03auf????????15通频带为
运算放大器符号
图2.2
LM324管脚连
由于LM324四运放集成电路既可接单电源使用（3 电源使用（±1.5
~30V），也可以接双
~±15V），不需要调零，具有电源电压范围宽,静态功耗小,
可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
2.2有源带通滤波器的工作原理
带通滤波器只允许在某一个通频带范围内的信号通过，而比通频带下 限频率低和比上限频率高的信号均加以衰减或抑制。注意：要将高通的下 限截止频率设置为小于低通的上限截止频率。典型的带通滤波器可以 由RC低通滤波器和RC高通滤波器串联而成，从而实现了“带通滤波”的 要求。二阶压控型有源带通滤波器原理框图如图2.3所示。
带通滤波器课程设计
目录前言第一章二阶带通滤波器的设计要求 (4)1.1简介 (4)1.2设计任务及要求 (4)第二章系统组成及工作原理 (4)2.1 二阶有源低通滤波器 (4)2.2二阶有源高通滤波器 (7)2.3设计方案 (8)2.3 元件参数选取 (9)2.4二阶带通滤波器设计元件清单 (10)第三章二阶带通滤波器的仿真 (10)3.1 二阶有源带通滤波器仿真电路图 (10)3.2仿真结果及分析 (11)3.3设计总结及心得 (13)参考文献前言近几年，随着冶金、化工、纺织机构等工业使用的各种非线性用电设备，而产生的大量的高次谐波，已导致电网上网正常波形发生严重畸变，影响到供电系统的电能质量和用户用电设备的安全经济运行。
随着生产技术方式的变化，生产力确实得到较大提高，可同时也受到方方面面的限制。
如当人们做出了具体的制度设计需要付诸实践进行试验，试验过程中不可避免地会受到一些偶然随即因素的干扰，为评价新方案的效果，需排除这些随即因素的影响，即，需要一个滤波器。
经滤波以后，对新方案的效果进行检验。
说到滤波器，可分为两种：有源和无源。
有源滤波自身就是谐波源。
其依靠电力电子装置，在检测到系统谐波的同时产生一组和系统幅值相等，相位相反的谐波向量，这样可以抵消掉系统谐波，使其成为正弦波形。
有源滤波除了滤除谐波外，同时还可以动态补偿无功功率。
一般无源滤波指通过电感和电容的匹配对某次谐波并联低阻（调谐滤波）状态,给某次谐波电流构成一个低阻态通路。
这样谐波电流就不会流入系统。
无源滤波的优点为运行稳定，技术相对成熟，容量大。
缺点为谐波滤除率一般只有80％，对基波的无功补偿也是一定的。
我们通过自身的所学知识设计了这个二阶低通滤波器，并尽可能的调试，希望能得到较好的滤波效果。
第一章二阶带通滤波器的设计要求1.1简介带通滤波器是指能通过某一频率范围的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
一个模拟带通滤波器的例子是电阻-电感-电容电路。
带通滤波器毕业设计
带通滤波器毕业设计带通滤波器毕业设计引言：在现代电子技术的发展中，滤波器是一种非常重要的电子元件。
它可以对信号进行处理，去除杂波和干扰，从而提高信号的质量。
而在电子工程师的毕业设计中，设计一个带通滤波器是一项常见的任务。
本文将介绍带通滤波器的原理、设计方法以及实际应用。
一、带通滤波器的原理带通滤波器是一种能够通过一定频率范围内的信号，而削弱其他频率信号的电子元件。
其原理是利用电容、电感和电阻等元件的组合，形成一个能够选择性地通过一定频率范围内信号的电路。
带通滤波器可以分为主动滤波器和被动滤波器两种类型。
主动滤波器采用了运算放大器等主动元件，能够提供放大和反馈功能，从而实现更精确的频率选择。
被动滤波器则只采用了电容、电感和电阻等被动元件，其频率响应相对较简单。
二、带通滤波器的设计方法1. 确定设计要求：在设计带通滤波器时，首先需要明确设计要求，包括通带范围、阻带范围、通带衰减和阻带衰减等参数。
这些参数将决定滤波器的性能和适用场景。
2. 选择滤波器类型：根据设计要求，选择适合的滤波器类型。
常见的带通滤波器类型有Butterworth滤波器、Chebyshev滤波器和Elliptic滤波器等。
它们在通带和阻带的衰减特性、相位响应等方面有所不同，因此需要根据具体需求进行选择。
3. 计算元件数值：根据选择的滤波器类型和设计要求，计算滤波器中各个元件的数值。
这包括电容、电感和电阻等元件的数值选择，以及元件的连接方式和拓扑结构。
4. 仿真和优化：通过电子设计自动化软件，进行滤波器的仿真和优化。
根据仿真结果，对滤波器的性能进行评估和调整，以达到设计要求。
5. 实际制作和测试：根据设计结果，制作实际的滤波器电路，并进行测试和验证。
测试结果将反馈给设计者，以便对设计进行进一步改进和优化。
三、带通滤波器的应用带通滤波器在电子领域有着广泛的应用。
以下是几个常见的应用场景：1. 语音信号处理：在通信系统中，带通滤波器可以用于去除语音信号中的噪声和杂音，提高通信质量。
水声探测系统放大滤波电路设计与仿真
水声探测系统放大滤波电路设计与仿真摘要：水声探测系统滤波器必须具备通带内较小的纹波和较快的阻带衰减特性。
本文设计了无限增益多反馈型巴特沃兹二阶带通滤波器，通过滤波器的级联参差合成的带通滤波器具有很平坦的通带和陡峭的阻带，满足定位系统对放大滤波模块的需求。
通过电路仿真验证了系统的可行性，通过对比实测数据和仿真结果相互印证了方案的可靠性、实用性。
关键词：带通滤波器；级联；合成滤波器；Multisim仿真11 引言水声探测系统接收到的目标信号通常都是通过声波传输，声波中的信息通过换能器转换成电信号，此时换能器输出的电信号不仅微弱，而且还掺杂各种噪声源产生的噪声，使得目标信号不易提取[1-2]。
对于低信噪比信号，为了定位不同舰船产生的目标噪声方位，需要在前置通道中对来自换能器的信号进行放大滤波处理。
所以在水声探测系统前置通道中，放大滤波器是必不可少甚至是至关重要的环节。
水声探测系统接收机要求滤波器通带特性好、阻带衰减快[3]。
本文通过设计不同频段的参差合成带通滤波器的方式实现了通带低纹波和阻带衰减快的目标。
文中详细论述相关电路结构、元件参数和仿真结果。
对设计的滤波器和放大电路进行了Multisim仿真以及实物样机对比验证。
期望能给电路设计者提供一份可以借鉴的资料。
2电路设计与仿真水声探测系统需要长时间工作且接收到的信号是毫伏量级甚至是微伏量级，大量的背景噪声和目标辐射噪声掺杂在一起，为了将微弱信号从背景噪声中提取出来放大滤波电路必须具有低功耗、良好的本底噪声。
放大滤波电路通常由电源模块、放大模块和滤波模块组成。
如图1所示。
图1放大滤波电路原理框图放大滤波电路中电源模块是将电池输出电压变换成放大滤波电路集成运放的供电电压，为电路提供低纹波电源。
前置放大电路通过低功耗、低噪声运算放大器将定位系统水听器输出信号进行电压放大，提高信号的幅值。
滤波电路通过低噪声运算放大器搭建的有源带通滤波器，滤除海洋环境干扰等背景噪声。
带通滤波器的设计报告
带通滤波器的设计报告1.引言带通滤波器是一种电子电路，用于通过一定频率范围内的信号，而抑制超过该范围的信号。
在很多应用中，带通滤波器被用于选择或加强特定频率范围的信号，从而起到信号处理和频率分析的作用。
本报告将介绍带通滤波器的设计原理和步骤，并通过实际设计一个示例电路，进一步说明带通滤波器的应用和效果。
2.带通滤波器的基本原理带通滤波器通过将一个中心频率附近一定范围内的频率信号传递，而阻止低于和高于该频率范围的信号。
常见的带通滤波器包括：无源滤波器（如LC滤波器）、有源滤波器（如运算放大器滤波器）和数字滤波器（如数字信号处理器滤波器）等。
本报告将重点介绍一种常用的无源滤波器，即LC带通滤波器。
3.带通滤波器的设计步骤（1）确定中心频率和通带宽度：根据实际需求确定所需传递的频率范围，确定带通滤波器的中心频率和通带宽度。
例如，选择中心频率为10kHz，通带宽度为2kHz。
（2）计算所需的滤波器元件数值：根据所选中心频率和通带宽度的数值，结合滤波器设计公式，计算所需的电感（L）和电容（C）数值。
以LC带通滤波器为例，计算出所需电感和电容的数值。
（3）电路设计和模拟：根据计算结果，设计一个示例电路，并进行模拟分析和调试，以确认设计的有效性和滤波器的性能。
（4）电路实现和测试：根据设计的电路图，选择合适的元件进行实现，并进行测试，以验证实际效果和满足设计要求。
4.示例电路设计在本示例中，选择中心频率为10kHz，通带宽度为2kHz的带通滤波器。
根据计算结果，选择电感1mH和电容39nF。
示例电路图如下：```_______L_______Vin --- R1 --- C1_____L___________C_____R2_______L_______GND---R3---C2_____L_____GND```5.模拟分析和调试通过使用电路模拟软件，对示例电路进行分析和调试。
根据实际测试要求，选择合适的信号源输入和测量设备，并对电路的频率响应和增益进行分析和调整，以确保实际满足设计要求。
带通滤波器的参数计算
双放大器带通滤波器线路
2010-05-27 23:39
在高Q因数和高频线路设计中，双放大器带通滤波器（Dual Amplifer Band Pass Filter），其结构非常有用它的零件敏感性小，零件的扩散效应低。
这种线路的显著特征就是Q因数和谐振频率几乎可以同步独立调整，下面的图中调整R2的参数既可改变谐振频率，然调整R1之参数可改变Q值。
这种双运放之谐振增益为2 如果需要降低增益可以将R1才开，并一颗对地，一颗接输入信号到滤波器。
下面图为设计案例，图中所用OP为理想之OP模型。
当然亦可换成普通运放用之
（关于滤波器之设计应用就到此了，空间列举了三种滤波器之设计计算，细心可以寻找之）
1，Sallen-key LPF
2，双T陷波器 BSF
3，双运放带通滤波器 BPF
这几种滤波器都是常用的滤波器。
有源带通滤波器设计
有源带通滤波器设计
一、有源带通滤波器的基本原理
有源带通滤波器的核心是带通滤波器电路。
带通滤波器电路通常由一
个放大器、一个带通滤波器和一个反馈电路组成。
其中，放大器的作用是
增大输入信号的幅度，带通滤波器的作用是选择特定频率范围内的信号，
反馈电路的作用是将放大的信号重新引入放大器，从而实现对特定频率范
围内信号的放大。
二、有源带通滤波器的设计步骤
1.确定设计的频率范围：根据应用需求确定要选择和放大的频率范围。
2.选择放大器：根据信号的幅度要求选择适合的放大器。
常见的放大
器有运放放大器和晶体管放大器等。
3.设计带通滤波器：根据所选频率范围设计带通滤波器。
带通滤波器
可以采用主动滤波器或者被动滤波器。
主动滤波器采用放大器进行放大，
能够提高滤波器的增益和选择性。
4.设计反馈电路：设计反馈电路将放大的信号重新引入放大器，从而
实现对特定频率范围内信号的放大。
反馈电路的设计要考虑放大器的放大
倍数、输入和输出阻抗等因素。
5.验证设计：通过仿真或实际电路验证设计的性能和参数。
6.优化设计：根据测试结果，优化电路设计，提高性能和可靠性。
三、有源带通滤波器的应用
1.音频放大器：有源带通滤波器可以选择特定频率范围内的音频信号并放大，用于音频放大器的设计。
2.语音处理：有源带通滤波器可以用于语音的去噪、降噪和增强等处理。
3.通信系统：有源带通滤波器可以筛选特定频率范围内的信号，提高通信系统的性能。
4.仪器测量：有源带通滤波器可以用于仪器测量中，选择特定频率范围内的信号并放大。
带通滤波器设计--模拟电子技术课程设计报告
带通滤波器设计--模拟电⼦技术课程设计报告模拟电⼦技术课程设计报告带通滤波器设计班级：⾃动化1202姓名：杨益伟学号：120900321⽇期：2014年7⽉2⽇信息科学与技术学院⽬录第⼀章设计任务及要求1、1设计概述------------------------------------31、2设计任务及要求------------------------------3 第⼆章总体电路设计⽅案2、1设计思想-----------------------------------42、2各功能的组成-------------------------------52、3总体⼯作过程及⽅案框图---------------------5 第三章单元电路设计与分析3、1各单元电路的选择---------------------------63、2单元电路软件仿真---------------------------8 第四章总体电路⼯作原理图及电路仿真结果4、1总体电路⼯作原理图及元件参数的确定---------94、2总体电路软件仿真---------------------------11 第五章电路的组构与调试5、1使⽤的主要仪器、仪表-----------------------125、2测试的数据与波形---------------------------125、3组装与调试---------------------------------145、4调试出现的故障及解决⽅法-------------------14 第六章设计电路的特点及改进⽅向6、1设计电路的特点及改进⽅向-------------------14 第七章电路元件参数列表7、1 电路元件⼀览表---------------------------15 第⼋章结束语8、1 对设计题⽬的结论性意见及改进的意向说明----168、2 总结设计的收获与体会----------------------16 附图(电路仿真总图、电路图)参考⽂献第⼀章设计任务及要求1、1设计概述：带通滤波器是指允许某⼀频率范围内的频率分量通过、其他范围的频率分量衰减到极低⽔平的滤波器。
RC有源带通滤波器的设计
题 目 RC有源带通滤波器的设计科 目 现代电路理论RC有源带通滤波器的设计摘要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。
当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。
用LC网络组成的无源滤波器在低频范围内有体积重量大，价格昂贵和衰减大等缺点，而用集成运放和RC网络组成的有源滤波器则比较适用于低频，此外，它还具有一定的增益，且因输入与输出之间有良好的隔离而便于级联。
由于大多数反映生理信息的光电信号具有频率低、幅度小、易受干扰等特点，因而RC有源滤波器普遍应用于光电弱信号检测电路中。
本课题研究内容主要是用multisim软件设计仿真有源带通滤波器的二级级联和四级级联方式的电路。
关键词：集成运放；RC网络；multisim软件；有源带通滤波器目录摘要1目录2一本课题内容提要 3二二级串联的带通滤波器 31 设计要求32 基本原理33 设计方案34电路设计与参数计算35 性能仿真分析5三四级串联的带通滤波电路 71 总体方框图71.1 级数选择71.2 元器件的选择72 电路设计分析8四总结 9参考文献 11一、本课题内容提要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。
当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。
其优点：不用电感元件、有一定增益、重量轻、体积小和调试方便，可用在信息处理、数据传输和抑制干扰等方面；缺点为：但因受运算放大器的频带限制，这类滤波器主要用于低频。
根据对频率选择要求的不同，滤波器可分为低通、高通、带通与带阻四种。
本课题采用低通-高通级联实现带通滤波器。
二、二级串联的带通滤波电路1、设计要求①性能指标要求：△f=3000Hz-300Hz=2700Hz;②通带电压增益：Au=1；③完成电路设计和调试过程。
2. 基本原理带通滤波器(BPF)能通过规定范围的频率，这个频率范围就是电路的带宽BW，滤波器的最大输出电压峰值出现在中心频率f0的频率点上。
基于ADS的功率放大器设计实例与仿真分析
基于ADS的功率放大器设计实例与仿真分析基于ADS（Advanced Design System）的功率放大器设计实例与仿真分析，可以从功率放大器的设计步骤、ADS的使用方法以及仿真分析结果等方面进行详细阐述。
以下是一个关于微带带通滤波器的功率放大器设计实例与仿真分析的论述。
第一步是设计微带带通滤波器，该滤波器会被用作后续功率放大器的输入端。
为了实现滤波器的设计，可以使用ADS中的电路设计工具。
首先，根据输入信号的频率要求和滤波器的通频带范围，可以设置滤波器的中心频率和带宽。
然后，可以选择合适的滤波器拓扑结构，如二阶椭圆滤波器或Butterworth滤波器等。
接下来，可以计算并选取滤波器所需的阻抗、电感和电容等元件数值。
最后，将设计好的滤波器电路进行布线，并进行仿真分析。
接下来是功率放大器的设计。
在滤波器的输出端，接入功率放大器电路。
首先，可以选择适当的功率放大器拓扑结构，如BJT放大器、MOSFET放大器或GaAsHEMT放大器等。
然后，根据输出信号要求和功率放大器的增益、线性度要求，可以计算并选取合适的偏置电流和工作电压等参数。
接下来，根据电路的参数和设计需求，可以进行功率放大器电路的分析和调整。
通过调整各个参数和拓扑结构，可以获得较好的功率放大器的设计效果。
在进行功率放大器的AD仿真时，将滤波器和功率放大器电路进行连接，并将输入信号的频率与幅度设置为所需的值。
可以通过修改电路参数，如管子的偏置点、交叉点的电阻等，来观察功率放大器在不同工作条件下的性能表现，并且可以分析功率放大器电路的输入输出特性、增益、功率效率等指标。
如果发现电路存在问题或者不满足设计需求，可以通过改变电路的参数、调整滤波器的结构等方式进行优化，再次进行仿真分析。
最后，根据仿真结果，可以对功率放大器进行性能评估和分析。
通过比较仿真结果与设计要求，可以判断设计的功率放大器是否满足预期的性能指标。
如果仿真结果不理想，可以进行参数调整、电路优化等方法来改善电路性能。
带通滤波器的设计报告
带通滤波器的设计报告设计报告：带通滤波器一、引言：二、设计原理：带通滤波器的工作原理是只允许特定频率范围的信号通过滤波器。
其设计的关键在于确定带通滤波器的中心频率和带宽。
常见的带通滤波器包括主动滤波器和被动滤波器，其中主动滤波器采用放大器和运算放大器等主动元件工作，而被动滤波器则主要由电容器和电感器等被动元件组成。
三、设计步骤：1.确定滤波器的中心频率和带宽：根据实际需求，选择需要通过的频率范围，然后计算出滤波器的中心频率和带宽。
2.选择滤波器的类型：根据设计要求，选择适合的滤波器类型，如二阶巴特沃斯滤波器、椭圆滤波器等。
3.计算滤波器的参数：根据选择的滤波器类型，计算出所需的电阻、电容和电感等参数数值。
4.组装滤波器电路：根据计算结果，组装相应的电路，包括放大器、电容和电感等元件，构成带通滤波器。
5.进行实验验证：使用信号发生器提供输入信号，通过示波器观察滤波器的输出情况，验证滤波器的设计效果。
四、实现过程中的问题及解决方案：1.参数计算问题：参数计算是滤波器设计中的重要步骤，对滤波器性能有直接影响。
解决方法是通过查阅资料或使用相关软件进行计算，同时根据实际需求进行调整。
2.元件选型问题：选择适合的电容器和电感器等元件也是滤波器设计中的关键步骤。
解决方法是根据设计要求选择合适的元件，考虑其额定参数和价格等因素。
3.实验验证问题：在实验过程中可能会遇到输出信号不稳定、频率失真等问题。
解决方法是检查电路连接是否正确，调整电源参数和放大器增益等，确保滤波器正常工作。
五、总结：通过本次带通滤波器的设计过程，我们深入了解了带通滤波器的原理和设计步骤。
在实践中遇到的问题都得到了解决，并且通过实验验证了滤波器的设计效果。
带通滤波器在电子电路设计中具有广泛的应用，本设计报告对于滤波器设计感兴趣的读者将会提供有用的参考和指导。
带通滤波器设计报告_2
带通滤波器实验报告一、设计目标采用通用运放LM324设计一个二阶有源带通滤波器电路。
带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器。
二、工作原理一个理想的滤波器应该有一个完全平坦的通带，例如在通带内没有增益或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。
实际上，并不存在理想的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。
这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度dB来表示。
三、技术要求1、中心频率处电压增益：1.02、中心频率：2KHz3、频带宽度：1.60—2.40KHz4、输入信号电压：正弦波有效值Ui≤100mV5、电源电压：±12V范围内可任选。
四、实验电路图五.实验multisim仿真及测量步骤实验波特图由上图可知实验电路图满足设计要求中心频率为2KHz,截止频率分别为1.635KHz、2.421KHz,基本符合设计要求。
测量方法及步骤根据电路图连接好电路，直流稳压电源调至±5V，调节函数发生器输入电压为50mV，通过改变函数发生器的输入频率观察交流毫伏表的变化。
所测数据如下：频率电压2KHz 50mV1.64KHz 35mV2.44KHz 35mV由所测数据可知，中心频率为2KHz,频带宽度为1.64—2.44KHz，与设计要求基本一致，试验成功。
六、元件清单及所用仪器面包板一个运算放大器 LM324N 一个电容 4.7μF 一个10nF 两个电阻 40KΩ一个20KΩ一个1.72KΩ一个715Ω一个实验仪器：函数发生器，直流稳压电源，交流毫伏表。
二阶有源带通滤波器的设计要点
二阶有源带通滤波器的设计要点1.滤波器类型选择：确定所需的滤波器类型，例如巴特沃斯滤波器、切尔文斯基滤波器等。
每种类型的滤波器都有不同的特性，满足不同的滤波要求。
2.频率范围选择：确定希望滤波器通过的频率范围，这取决于应用的需求。
可以根据信号的频率分析，选择适合的频率范围。
4.滤波器特性：选择滤波器的增益和增益稳定性要求。
对于有源滤波器，可以通过负反馈回路来实现增益调节，并确保稳定性。
5.滤波器的阶数：确定所需的滤波器阶数。
二阶滤波器在频率响应和滤波特性方面通常比一阶滤波器更好。
较高阶数的滤波器可以在抑制带内获得更好的滚降特性。
6.滤波器的增益：确定所需的增益量，以及频率范围内的增益平坦度。
增益可以通过有源放大器的放大倍数调节。
7.模拟滤波器设计：根据滤波器类型和阶数，设计滤波器的模拟电路。
这通常包括选择合适的运算放大器、电容和电阻值，以及设置反馈网络。
8.有源放大器选择：选择适合的有源放大器来放大输出信号。
放大器的选择取决于所需的增益、频率范围和电源电压等因素。
9.噪声和失真：考虑滤波器的噪声级别和失真程度。
噪声和失真可以通过选择合适的放大器和电路设计来最小化。
10.调试和优化：完成滤波器的原理图和PCB设计后，进行调试和优化。
这可能包括电路的频率响应测试、增益平坦度测试和稳定性分析等。
11.参数调整和性能评估：根据实测数据，调整滤波器电路中的元器件数值，以达到所需的滤波特性。
通过频率响应和失真分析，评估滤波器的性能。
12.结果验证和应用：验证滤波器的性能是否满足实际应用的要求。
如果需要，可以进行进一步的调整和优化。
以上是设计二阶有源带通滤波器的一些要点。
设计者应该根据具体的应用需求和电路参数进行适当的调整和优化。
二阶有源带通滤波器的设计
设计任务书一、设计目的掌握二阶压控电压源有源滤波器的设计与测试方法二、设计要求和技术指标带通滤波器：通带增益 up A 2；中心频率：0f =1kHz ；品质因数Q=0.707.要求设计电路具有元件少、增益稳定、幅频响应好等特点。
2、设计内容及步骤（1）写出电路的传递函数，正确计算电路元件参数，选择器件，根据所选器件画出电路原理图，并用multisim 进行仿真。
（2）安装、调试有源滤波电路。
（3）设计实验方案，完成滤波器的滤波性能测试。
（4）画出完整电路图，写出设计总结报告。
三、实验报告要求1、写出设计报告，包括设计原理、设计电路、选择电路元器件参数、multisim 仿真结论。
2、组装和调试设计的电路检验该电路是否满足设计指标。
若不满足，改变电路参数值，使其满足设计题目要求。
3、测量电路的幅频特性曲线。
4、写出实验总结报告。
前言随着计算机技术的发展，模拟电子技术已经成为一门应用范围极广，具有较强实践性的技术基础课程。
电子电路分析与设计的方法也发生了重大的变革，为了培养学生的动手能力，更好的将理论与实践结合起来，以适应电子技术飞速的发展形势，我们必须通过对本次课程设计的理解，从而进一步提高我们的实际动手能力。
滤波器在日常生活中非常重要，运用非常广泛，在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的滤波器。
随着集成电路的迅速发展，用集成电路可很方便地构成各种滤波器。
用集成电路实现的滤波器与其他滤波器相比，其波形质量、幅度和频率稳定性等性能指标，都有了很大的提高。
滤波器在电路实验和设备检测中具有十分广泛的用途。
现在我们通过对滤波器器的原理以及结构设计一个带通滤波器。
我们通过对电路的分析，参数的确定选择出一种最合适本课题的方案。
在达到课题要求的前提下保证最经济、最方便、最优化的设计策略。
RC有源滤波器设计1.1总方案设计1.1.1方案框图图1.1.1 RC有源滤波总框图1.1.2子框图的作用1 RC网络的作用在电路中RC网络起着滤波的作用，滤掉不需要的信号，这样在对波形的选取上起着至关重要的作用，通常主要由电阻和电容组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
2.系统设计 2.1 完整电路图
电路主要由两个并联的差分对构成运算放大电路，由共源共栅电流镜提供 恒定电流，电流镜要求设置一个基准电流源。 NM6、NM7、NM8、NM9 四个 NMOS 管构成共源共栅电流镜。 NM5、NM1 构成一个基本差动对，NM0、NM2 构成带限流电阻和旁路电 容的差动对。两个差动对并联，构成完整的差动放大电路。 电压源电压为 5.95V，电流源为 500uA。
4
电路仿真． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．15 4.1 4.2 4.3 4.4 电路元件最终参数． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．15 直流工作点仿真分析． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．15 系统的频率分析…………………………………………………………16 部分模块仿真……………………………………………………………16
VN VGS 0 VGS 1
电流源两端的电压是
2 I REF L L [ ( )0 ( )1 ] VTH 0 VTH 1 nCox W W
V VDD
2 I REF L L [ ( )0 ( )1 ] VTH 0 VTH 1 nCox W W
如果 (W / L)3 / (W/ L)0 (W/ L) 2 / (W/ L)1 ，那么 VGS 0 VGS 3 ,VX VY
7
3 模块设计 3.1 输入
本实验输入共模为 900mV，电压源 5.95V，电流源 500uA
3.2 共源共栅电流镜
镜像电流源也称为电流镜(Current Source)，当在它的输入端输入一个参考电 流 Ir 时，输出端将输出一个大小和方向都等于参考电流的输出电流 Io。电流镜 的作用是将输入支路的电流拷贝到输出支路，给其他子系统提供电流。 共源共栅电流镜原理：如果两个相同 MOS 管的栅源电压相等，那么沟道电 流也相同。
I out (W / L) 2 I REF (W / L)1
2.【共源共栅电流镜】
上述有关电流镜的讨论，都忽略了沟道长度调制。在实际中，这一效应使得 镜像的电流产生了极大的误差， 尤其是当使用最小长度晶体管以便通过减小宽度 来减小电流源输出电容时。对于基本电流镜，可以写出： I D1 ID2 1 W n Cox ( )1 (VGS VTH ) 2 (1 VDS1 ) 2 L 1 W n Cox ( )2 (VGS VTH ) 2 (1 VDS 2 ) 2 L
I D 2 (W/ L)2 1 VDS 2 I D1 (W/ L)1 1 VDS 1
为了抑制沟道长度调制的影响，可以使用共源共栅电流源。
9
如果 (W / L)3 / (W/ L)0 (W/ L) 2 / (W/ L)1 ，那么 VGS 0 VGS 3 ,VX VY
VY VX 2 I REF / [ n Cox (W / L)1 ] VTH 1
2 3
系统设计． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．６ 模块设计． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．７ 3.1 输入 ....................................................... ７ 3.2 共源共栅电流镜 ............................................. ８ 3.3 差动放大电路……………………………………………………………10 3.4 频率特性． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．.12 3.5 参数的手工推导计算． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．14
When the disturbance signal and the useful signal not in the same frequency range, rejects (attenuates) frequencies outside that range. The bandwidth of the filter is simply the difference between the lower and the upper cutoff frequencies. Key Words： band-pass filter bandwidth W/ L density frequency A band-pass filter is a device that passes frequencies within a certain range and
由于一级 CMOS 放大电路的增益一般在 20-300 左右，已足够满足运放低频 增益 32dB 的要求， 故要设计出期望的运算放大器， 一级 CMOS 运放已经完全足 够。 通过对比各项性能指标，差分放大电路以其高增益、高输出摆幅、低功耗、 低的输出噪声、结构简单，寄生零极点少，抑制共模输入等优点，被我们确定为 本次设计运算放大器的主要结构。 为使差分放大电路正常稳定的运行，因在电路中增设一稳定的电流镜，经慎 重考虑后， 因共源共栅电流源拥有抑制沟道长度调制的影响的性质， 能提供稳定 输出的电流，因而选用共源共栅电流镜。
VDD
OUT_N IN_N IN_P
OUT_P
VBias
5
1.2 课题理解
在实际生产生活中，工业控制领域对于特定信号的检测是一项非常重要的 工作。而实际情况中测量的外界信号转化为电信号后，其数值大多十分微弱， 且往往带有不需要的噪音等等。此时需要对测得的信号进行滤波与放大处理， 从而得到易于直接使用与分析的电信号。 带通滤波放大器便是实现这一功能的重要元件。
3
目录
摘 要． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．２ ABSTRACT． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．３ 1 课题介绍． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．５ 1.1 课题要求． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．５ 1.2 课题理解． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．５ 1.3 课题分析． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．６
5 结果分析 ................................................................................................................. 19 6 心得与体会………………………………………………………………………………………………………20 7 致谢………………………………………………………………………………………………………………21
ＩＣ课程设计 题号：6
带通滤波放大器的设计
院系：自动化学院 专业：自动化 学号：XXXXXXXXXX 姓名：XXX
联系方式：XXXXXXXXXXX 完成时间：2015.12.25 指导老师：邹雪城 同组成员：XXX XXX
1
摘要
本文主要是研究带通滤波放大器的电路设计及电路中 mos 管的各项数值对 输出结果的影响 滤波器的功能是让一定频率范围内的信号通过， 而将此频率范围之外的信号 加以抑制或使其剧烈地衰减，当干扰信号与有用信号不在同一频率范围之内， 可 使用滤波器有效地抑制干扰。 而带通滤波器是指能通过某一频率范围内的频率分量、 但将其他范围的频率 分量衰减到极低水平的滤波器。 带通滤波器的带宽就是频带较低的剪切频率和较 高的剪切频率之间的差值。
4
1
1.1 课题要求
图 1 所示为带通滤波放大器电路
课题介绍
（1） 分析图 1 电路的滤波原理； （2） 参考图中的电路，按照下面的设计指标设计一个基于 180nm CMOS 工艺的带通滤波放大器： 设计指标：3dB 带宽为 50kHz-25MHz， 增益 32dB (注：电源电压 VDD=1.8V，输入共模为 900mV)
