十三： 中频抑制比(IF REJEC源自文库ION RATIO)
1，SET 频率设置为 1000Khz. 2，SSG ： RF=450Khz； LEVEL=90dB. 3，调整 SET VOLUME, 使 SSVM（3V RANGE）指针对准 0dB。 4，关闭 SSG 的 MODULATION, (300mV RANGE) 后, 确认指针是否对准 0dB， 如果 SSVM 指针高于 0dB, 提 高 SSG 的输出: 若低于 0dB, 降低 SSG 的输出 , 使 SSVM 指针对准 0dB. 5，信噪比–20dB 时的 SSG OUT LEVEL 值减去实用灵敏度得出的值为中频抑制比。
四：实用灵敏度测试(USRABLE SENSITIVITY FOR 20dB S/N)
1，SET 频率 设置为 600khz. 2，SSG ：RF=600khz; LEVEL=35dB.; 3，调整 SET 音量 使 SSVM（2V RANGE）的 LEVEL 0dB 位置. 4，关闭 SSG 的 MODULATION（调制）, 测试 LEVEL 是否降低 20dB, 如不是 再调整 SSG 和 SET VOLUME。 信 噪比 20 分贝时 SSG 的 OUT LEVEL 就是本 SET 的实用灵敏度。
8. FR+ (FRONT RIGHT) -----------GRAY
9. FR- (FRONT RIGHT) -----------GRAY/BLACK
10.FL+ (FRONT LEFT) ------------WHITE
白色
11.FL- (FRONT LEFT) ------------WHITE/BLACK
一：中频测试 (INTERMEDIATE FREQUDNCY)
1. SET（CAR AUDIO UNIT） 频率 设置为 600khz. 2. SSG：RF=450khz OUT LEVEL=100dB. 3. 调整 SSG 的频率 使 SSVM LEVEL 最大为止. 4. 当 SSVM LEVEL 最大时，读取 SSG 显示频率 。
16.REAR LINE OUT (RCA)----------GRAY R- CH RED L-CH WHITE
AM 测试(AM SECTION)
1. MODULATION: 30%.（测试条件无明确规定时适用）. 2. 频率:AF= 400HZ 3. 标准输出: 1 W - 4 0hm LOAD 2V 输出. 4. 电源电压: 14.4 V 5. SSG 输出单位: dB/uV EMF
黑色
4. RR + （REAR RIGHT） -------- VIOLET
灰色
5. RR – (REAR RIGHT) -----------VIOLET/BLACK
灰黑
6. RL+ (REAR LEFT) ------------GREEN
7. RL- (REAR LEFT) -------------GREEN /BLACK
6. DUMMY ANT - ** 读 SSG 的 DISPLAY 值 减去 –6dB 后的值. 7. TREBLE/BASS/BALANCE/FADER/EQ - CENTER. 8. LOUDNESS - OFF. 测试仪器 1. SSG= STANDARD SIGNAL GENERATOR 标准信号发生器 2. SSVM=STANDARD SIGNAL VOLT METER 标准信号电压表 3. AG=AUDIO GENERTATOR 音频信号发生器
八： 频率带宽(BAND WIDTH) BAND WIDTH
测试方法之一
1，SET 频率 设置为 1000khz, VOLUME 调到达到最大. 2，调整 SSG OUT LEVEL 1000khz, 使 SSVM 指示 2V。 3，SSG 的 OUT LEVEL 提高 6dB, 将 SSG 频率往下侧变化,SSVM 指示 2V 为止，此时的 SSG 频率值, 设定为 A.
二：接收频率范围测试(TUNING RANGE)
1. SET 频率 设置为 530khz.（最低频率） 2. SSG ： RF=530Khz ； OUT LEVEL= 30Db.；
-1-
深圳长宇电子有限公司
3. 调整 SSG 的频率 使 SSVM LEVEL 达到最大为止。. 4. 当 SSVM LEVEL 最大时，读取 SSG 频率 。 **1710khz 测试方法同上。.
五： 最大灵敏度(MAXIMUM SENSITIVITY)
1，SET 的 VOLUME 调到最大, 频率设置为 600khz. 2，SSG ：RF= 600khz； LEVEL=27dB. 3，调整 SSG RF OUT LEVEL, SSVM（3V RANGE）LEVEL 2V 位置。 4，读取 SSG RF LEVEL 。 5，1000khz 和 1400khz 测试方法同上。
十：失真度(DISTORTION THD=TOTAL HARMONIC DISTORTION)
a，1Khz DISTORTION. 1，SET 频率设置为 1000Khz。 2，SSG ：RF=1000Khz； LEVEL= 80dB； MOD=80% ； AF=1Khz. 3，调整 SET 的 VOLUME 使 SSVM 指示 2V 为止。. 4，使用失真仪 (DISTORTION METER)或音频分析仪 (AUDIO ANALYZER) 读出失真度。 b，400hz DISTORTION 1，SET 频率设置为 1000Khz。 2，SSG ： RF=1000Khz； LEVEL=80dB； MOD=80%； AF=400hz. 3，调整 SET 的 VOLUME 使 SSVM 指示值 2V 为止。 4，使用失真仪(DISTORTION METER)或音频分析仪(AUDIO ANALYZER) 读出失真度。
白黑
12.PHONE MUTE ------------------PINK
13.AUTO ANTENNA ----------------BLUE
兰色
14.DIMMER ----------------------ORANGE
橙色
15.FRONT LINE OUT (RCA)---------BLACK R- CH RED L-CH WHITE
十一:射频过载 10%失真度(RF OVERLOAD 10% THD)
1，SET 频率设置为 1000Khz。 2，SSG ：RF=1000Khz； MOD=80%； AF=400hz. 3，调整 SET 的 VOLUME,使 SSVM 指针指示为 2V 为止。 4, 将 SSGOUT LEVEL 调整为 80dB 以上, 失真仪或音频分析仪的失真指示值为 10%时, 读取 SSG 的 OUT LEVEL
深圳长宇电子有限公司

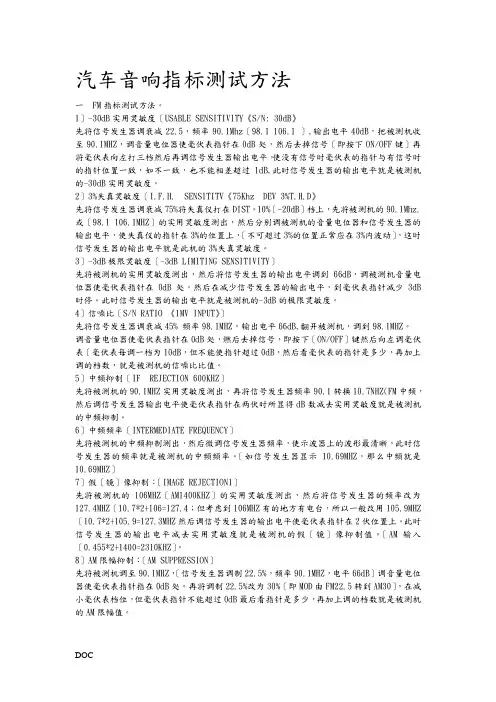

车载音响指标测试方法
GENERAL OUTPUT POWER CONNECTOR
1. BACKUP B+ -------------- YELLOW WIRE
黄色
2．ACC （IGN） -------------- RED WIRE
红色
3．GND（GROUND） -------------- BLACK WIRE
-2-
深圳长宇电子有限公司
将 SSG 的频率往上侧变化, 调到 SSVM 指示 2V 为止，此时的 SSG 频率值 设定为 B。 4，测试值 B 减 A 为 BAND WIDTH. BAND WIDTH
测试方法之二
1，SET 频率设置为 1000khz, VOLUME 调到最大. 2，调整 SSG（FR=1000KHZ） OUT LEVEL , 使 SSVM 指示 2V 为止。 3，调整 SSGOUT LEVEL 60dB, 将 SSG 频率往下侧变化,SSVM 指示 2V 为止，此时的 SSG 频率值, 设定为 A. 将 SSG 的频率往上侧变化, SSVM 指示 2V 为止 此时的 SSG 频率值 设定为 B. 4，测试值 B 减 A 值为 BAND WIDTH.
九 ：频率响应 FREQUENCY RESPONSE -3dB
1，SET 频率设置为 1000khz.。 2，SSG ： RF=1000khz； LEVEL=80dB, 外部 MODUIATION)AUDIO GENERATOR) 设置为 1khz. **设定 AUDIO GENERATOR, 使外部输入电平 MODULATION（调制度）为 30%. 3，调整 SET 的 VOLUME 使 SSVM 指针对准 3V RANGE 的 0dB 位置。 4，将 AUDIO GENERATOR 频率降低, 当 SSVM 的指示–3dB 时，此时读出 AUDIO GENERATOR 的频率，此频率 为低段频率。 5，将 AUDIO GENERATOR 频率提高, 当 SSVM 的指示 –3dB 时，.此时读出 AUDIO GENERATOR 的频率，此频 率为高频段频率。
十二： 镜像抑制比 (IMAGE REJECTION RATIO)
a．600KHZ 镜像抑制比 1，SET 频率设置为 600Khz. 2，SSG 频率设置为 1500Khz（600Khz+2IF（450Khz）LEVEL=50dB.
-3-
深圳长宇电子有限公司
3，调整 SET VOLUME, 使 SSVM（3V RANGE） 指针对准 0dB 位置。 4，关闭 SSG 的 MODULATION, 确认输出 LEVEL 是不是-20dB。（测试时降低 SSVM 两个档位(300mV) RANGE) SSVM , 确认指针是否 对准 0dB 位置, 如果 SSVM 指针高于 0dB, 提高 SSG 的输出 若低于 0dB, 降低 SSG 的输出, 使 SSVM 指针对准 0dB. 5，信噪比–20dB 时的 SSG OUT LEVEL 值减去实用灵敏度得出的值为镜频抑制比. b 1400Khz 抑制比. 1，SET 频率设置为 1400Khz. 2，SSG 频率设置为 2300Khz（1400KhZ+2IF（450KHZ）： LEVEL=50dB. 3，调整 SET VOLUME 使 SSVM（3V RANGE） 0dB 位置。. 4，关闭 SSG 的 MODULATION, 确认输出 LEVEL 是不是-20dB。（测试时降低 SSVM 两个档位(300m V) RANGE) SSVM , 确认指针是否对准 0dB 位置, 如果 SSVM 指针高于 0dB, 提高 SSG 的输出 若 低于 0dB, 降低 SSG 的输出, 使 SSVM 指针对准 0dB。 5，信噪比–20dB 时的 SSG OUT LEVEL 值减去实用灵敏度得出的值为镜频抑制比。
七，邻近电台选择性 ACA SELECTIVITY
1，SET 频率 设置为 1000khz. 2，SSG 频率 设置为 990khz. 3，调整 SSG RF OUT LEVEL, 使信噪比达到 20dB 即测试实用灵敏度。 4，SSG 输出值减去 1000khz 时实用灵敏度 20dB S/N 值, 得出值为下边带的选择性. SSG 频率设 置为 1010khz, 依照 第七项 3), 4) 测试得出上边带选择性。
三: 频率误差测试(CALIBRATION)
1. SET 频率 设置为 600khz. 2. SSG ：RF=600khz； OUT LEVEL=30dB. 3. 调整 SSG 的频率 SSVM LEVEL 达到最大 为止。. 4. 频率误差= SSG 的频率 - 600khz . **1400khz 测试方法同上。
六： 信噪比(SIGNAL TO NOISE RATIO)
1，SET 频率 设置为 1000khz。 2，SSG RF=1000khz； LEVEL=80dB. 3，调整 SET VOLUME ，使 SSVM （3V RANGE） 0dB 位置。 4，关闭 SSG 的 MODULATION. 5，降低 SSVM 档位, 读取 SSVM 的 NOISE LEVEL, 此值为 1000KHZ 时的信噪比.
