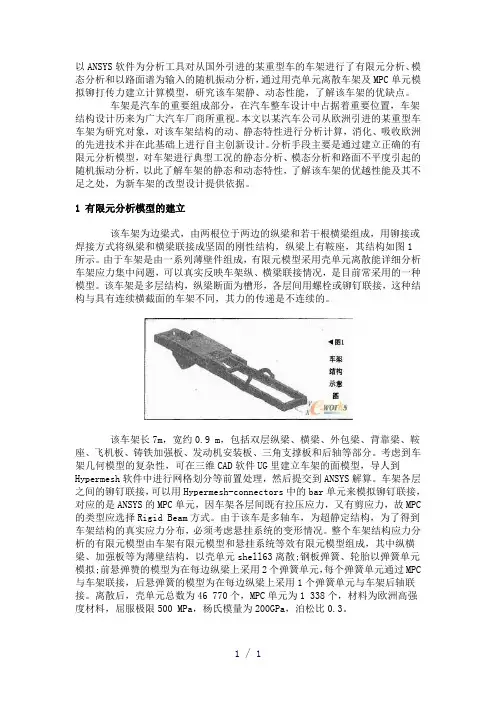

以ANSYS软件为分析工具对从国外引进的某重型车的车架进行了有限元分析、模态分析和以路面谱为输入的随机振动分析，通过用壳单元离散车架及MPC单元模拟铆打传力建立计算模型，研究该车架静、动态性能，了解该车架的优缺点。

车架是汽车的重要组成部分，在汽车整车设计中占据着重要位置，车架结构设计历来为广大汽车厂商所重视。

本文以某汽车公司从欧洲引进的某重型车车架为研究对象，对该车架结构的动、静态特性进行分析计算，消化、吸收欧洲的先进技术并在此基础上进行自主创新设计。

分析手段主要是通过建立正确的有限元分析模型，对车架进行典型工况的静态分析、模态分析和路面不平度引起的随机振动分析，以此了解车架的静态和动态特性，了解该车架的优越性能及其不足之处，为新车架的改型设计提供依据。

1 有限元分析模型的建立该车架为边梁式，由两根位于两边的纵梁和若干根横梁组成，用铆接或焊接方式将纵梁和横梁联接成坚固的刚性结构，纵梁上有鞍座，其结构如图1所示。

由于车架是由一系列薄壁件组成，有限元模型采用壳单元离散能详细分析车架应力集中问题，可以真实反映车架纵、横梁联接情况，是目前常采用的一种模型。

该车架是多层结构，纵梁断面为槽形，各层间用螺栓或铆钉联接，这种结构与具有连续横截面的车架不同，其力的传递是不连续的。

该车架长7m，宽约0.9 m，包括双层纵梁、横梁、外包梁、背靠梁、鞍座、飞机板、铸铁加强板、发动机安装板、三角支撑板和后轴等部分。

考虑到车架几何模型的复杂性，可在三维CAD软件UG里建立车架的面模型，导人到Hypermesh软件中进行网格划分等前置处理，然后提交到ANSYS解算。

车架各层之间的铆钉联接，可以用Hypermesh-connectors中的bar单元来模拟铆钉联接，对应的是ANSYS的MPC单元，因车架各层间既有拉压应力，又有剪应力，故MPC 的类型应选择Rigid Beam方式。

由于该车是多轴车，为超静定结构，为了得到车架结构的真实应力分布，必须考虑悬挂系统的变形情况。

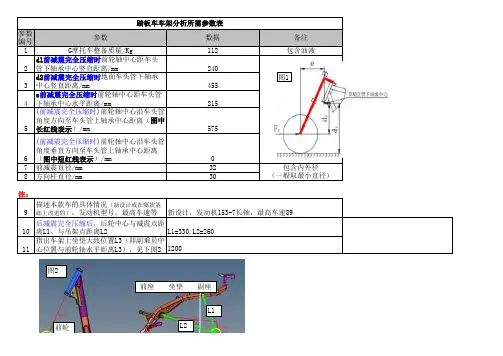

摩托车车架有限元分析数据参数模板

参数编号参数数据备注1
G摩托车整备质量/Kg 112包含油液2
d1前减震完全压缩时前轮轴中心距车头管下轴承中心竖直距离/mm 2403d2前减震完全压缩时地面车头管下轴承中心竖直距离/mm 4554e
前减震完全压缩时前轮轴中心距车头管下轴承中心水平距离/mm
2155(前减震完全压缩时)前轮轴中心沿车头管
角度方向至车头管上轴承中心距离（图中
长红线表示）/mm
5756(前减震完全压缩时)前轮轴中心沿车头管
角度垂直方向至车头管上轴承中心距离
（图中短红线表示）/mm
07前减震直径/mm
328
方向柱直径/mm 30注：9描述本款车的具体情况（新设计或在哪款基
础上改进的），发动机型号，最高车速等10后减震完全压缩后，后轮中心与减震点距
离L1、与吊架点距离L211指出车架上坐垫大致位置L3（即副乘员中
心位置与前轮轴水平距离L3），见下图2踏板车车架分析所需参数表
新设计，发动机153-7长轴，最高车速89
L1=330,L2=260
1200
见右图1包含内外径（一般取最小直径）
图1图2
前轮
后轮。

散装水泥运输车车架有限元分析

ＡＮＹ．Ｔｅａａｙｉｅｕｔｈｗｔａｅｆａｅｓｕｔｒｓｒｔｎ，ａｄｔｅｓｅｇｈｃｎｍｅｔｔｅｒｑｉｍｅｔ．ＴｉｈＳＳｈｎｌｓｓｒｓｌｓｓｏｔｒｔｃｕｉａｉａｈｔｈｍｒｅｏｌｎｔｎｔａｅｅｕｒｎｓｈｓａｈｒｈｅｓ
研究与分析
・
机械研究与应用・

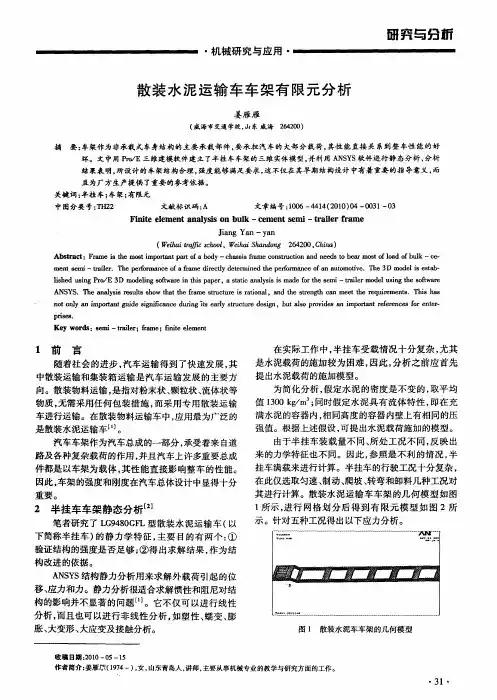

散装水泥运输车车架有限元分析
姜雁雁
（威海市交通学校，山东威海２４０）６２０
摘
要Байду номын сангаас 车架作为非承栽式车身结构的主要承栽部件，要承担汽车的大部分载荷，其性能直接关系到整车性能的好
坏。文中用Ｐ／ｅｒＥ三维建模软件建立了半挂车车架的三维实体模型，并利用ＡＳＳ软件进行静态分析，ＮＹ分析结果表明，所设计的车架结构合理，强度能够满足要求，这不仅在其早期结构设计中有着重要的指导意义，而
车进行运输。在散装物料运输车中，应用最为广泛的是散装水泥运输车 … 。汽车车架作为汽车总成的一部分，承受着来自道
路及各种复杂载荷的作用，并且汽车上许多重要总成
在实际工作中，半挂车受载情况十分复杂，尤其是水泥载荷的施加较为困难，因此，分析之前应首先
ｐｉｅ．ｒｓｓ
Ｋｅｒｓｅ —ｔａｌｒｒｅ；ｆｉｌｍｅｔｙｗｏｄ：ｓｍｉｒｉ；ｆａｅｍｉｔｅｅｎｎｅ

车架有限元分析

1前言车架是汽车的主要部件。

深人解车架的承载特性是车架结构设计改进和优化的基础。

过去汽车设计多用样车作参考,这种方法不仅费用大,试制周于精确解。

因此,正确建立结构的力学模型,是分析期长,而且也不可能对多种方案进行评价。

现代车架设计已发展到包括有限元法、优化、动态设计等在内的计算机分析、预测和模拟阶段。

计算机技术与现代电子测试技术相结合已成为汽车车架研究中十分行之有效的方法。

实践证明,有限元法是一种有效的数值计算方法,利用有限元法计算得到的结构位移场、应力场和低阶振动频率可作为结构设计的原始判据或作为结构改进设计的基础。

2车架的静态分析力学模型的选择有限元分析的基本思想,是用一组离散化的单元组集,来代替连续体机构进行分析,这种单元组集体称之为结构的力学模型;如果已知各个单元体的力和位移(单元的刚度特性),只需根据节点的变形连续条件与节点的平衡条件,来推导集成结构的特性并研究其性能。

有限元的特点是始终以矩阵形式来作为数学表达式,便于程序设计,大量工作是由电子计算机来完成,只要计算机容量足够,单元的剖分可以是任意的,对于任何复杂的几何形状,多样化的载荷和任意的边界条件都能适应。

然而,由于有限元是一种数值分析方法,计算结果是近似解,其精度主要取决于离散化误差。

如果结构离散化恰当,单元位移函数选取合理,随着单元逐步缩小,近似解将收敛于精确解。

因此,正确建立结构的力学模型,是分析工作的第一步目前采用有限元分析模型一般有如下两种:梁单元模型和组合模型等。

梁单元模型是将车架结构简化为由一组两节点的梁单元组成的框架结构,以梁单元的截面特性来反映车架的实际结构特性。

其优点是:划分的单元数目和节点数目少,计算速度快而且模型前处理工作量不大,适合初选方案。

其缺点是:无法仔细分析车架应力集中问题,因而不能为车架纵、横梁连接方案提供实用的帮助。

组合单元模型则是既采用梁单元也采用板壳单元进行离散。

在实际工程运用中,由于车架是由一系列薄壁件组成的结构,且形状复杂,宜离散为许多板壳单元的组集,其缺点是前处理工作量大,计算时间长,然而随着计算机技术的不断发展,这个问题已得到了较好的解决,而且由于有大型有限元软件支撑,巨大的前处理工作量绝大部分可由计算机完成,也不是制约板壳元模型实际运用的困难了。

车架有限元分析

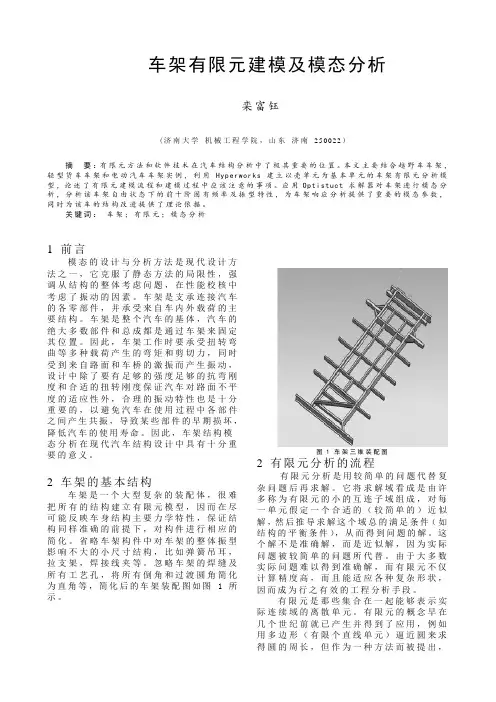

车架有限元建模及模态分析栾富钰(济南大学机械工程学院，山东济南250022）摘要：有限元方法和软件技术在汽车结构分析中了极其重要的位置。

本文主要结合越野车车架，轻型货车车架和电动汽车车架实例，利用Hyperworks建立以壳单元为基本单元的车架有限元分析模型，论述了有限元建模流程和建模过程中应该注意的事项。

应用Optistuct 求解器对车架进行模态分析，分析该车架自由状态下的前十阶固有频率及振型特性，为车架响应分析提供了重要的模态参数，同时为该车的结构改进提供了理论依据。

关键词：车架；有限元；模态分析1前言模态的设计与分析方法是现代设计方法之一，它克服了静态方法的局限性，强调从结构的整体考虑问题，在性能校核中考虑了振动的因素。

车架是支承连接汽车的各零部件，并承受来自车内外载荷的主要结构。

车架是整个汽车的基体，汽车的绝大多数部件和总成都是通过车架来固定其位置。

因此，车架工作时要承受扭转弯曲等多种载荷产生的弯矩和剪切力，同时受到来自路面和车桥的激振而产生振动，设计中除了要有足够的强度足够的抗弯刚度和合适的扭转刚度保证汽车对路面不平度的适应性外，合理的振动特性也是十分重要的，以避免汽车在使用过程中各部件之间产生共振，导致某些部件的早期损坏，降低汽车的使用寿命。

因此，车架结构模态分析在现代汽车结构设计中具有十分重要的意义。

2车架的基本结构车架是一个大型复杂的装配体，很难把所有的结构建立有限元模型，因而在尽可能反映车身结构主要力学特性，保证结构同样准确的前提下，对构件进行相应的简化。

省略车架构件中对车架的整体振型影响不大的小尺寸结构，比如弹簧吊耳，拉支架，焊接线夹等。

忽略车架的焊缝及所有工艺孔，将所有倒角和过渡圆角简化为直角等，简化后的车架装配图如图 1 所示。

图 1 车架三维装配图2有限元分析的流程有限元分析是用较简单的问题代替复杂问题后再求解。

它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的（较简单的）近似解，然后推导求解这个域总的满足条件（如结构的平衡条件），从而得到问题的解。

某车型车架的有限元分析。开通一报告

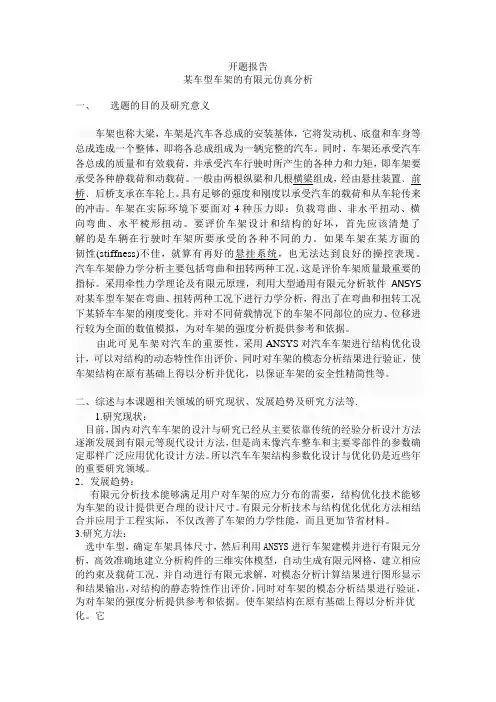

开题报告某车型车架的有限元仿真分析一、选题的目的及研究意义车架也称大梁，车架是汽车各总成的安装基体，它将发动机、底盘和车身等总成连成一个整体，即将各总成组成为一辆完整的汽车。
