固滴水电站引水系统设计

固滴水电站引水系统设计引言：水电站是一种将水能转化为电能的设施，而引水系统是水电站的重要组成部分之一。

固滴水电站作为一个典型的水电站，其引水系统的设计对于电站的正常运行和发电效率至关重要。

本文将从引水系统的设计原理、结构以及必要的技术要求等方面进行详细介绍。

一、设计原理固滴水电站引水系统的设计原理是利用水的自然流动和重力作用，将水从水源地引入到水电站发电机组，以便发电。

具体来说，设计原理包括以下几个关键环节：1. 水源地选择：水源地的选择是引水系统设计的第一步。

通常情况下，水源地应具备水量充足、水质良好、地形适宜等特点，以确保引水系统的正常运行。

2. 水库建设：为了储存足够的水量，以应对用电高峰时期的需求，固滴水电站引水系统需要建设一个水库。

水库的规模和容量应根据实际需要进行设计，以确保供水的持续性和稳定性。

3. 引水渠道设计：引水渠道是将水从水库引入到水电站的关键通道。

在设计引水渠道时，需要考虑渠道的长度、宽度、深度等参数，以及地形条件和水流速度等因素，以确保水能顺利地流入水电站。

4. 引水管道设计：引水管道是将水从引水渠道输送到水电站的管道系统。

在设计引水管道时，需要考虑管道的材质、直径、长度、坡度等参数，以及水流压力和输送能力等因素，以确保水能顺利地输送到发电机组。

二、设计结构固滴水电站引水系统的设计结构包括水库、引水渠道和引水管道三个主要组成部分：1. 水库：水库是储存水量的重要设施，通常由大坝和堰塞体组成。

大坝用于囤积水源，而堰塞体用于控制水位和水流量，以应对不同时期的用水需求。

2. 引水渠道：引水渠道是将水从水库引入到水电站的通道。

通常情况下，引水渠道采用开挖或者人工建设的方式，通过合理的设计和施工，确保水能顺利地流入水电站。

3. 引水管道：引水管道是将水从引水渠道输送到水电站的管道系统。

通常情况下，引水管道采用钢管或者混凝土管道，通过合理的设计和铺设，确保水能顺利地输送到发电机组。

水电站课程设计任务书及指导书--引水系统

水电站课程设计任务书及指导书引水式水电站引水系统设计（供水工专业用）水利工程系2019.05.01设计任务书一目的和作用课程设计是工科院校学生在校期间一个较为全面性、总结性、实践性的教学环节。

它是学生运用所学知识和技能，解决某一工程问题的一项尝试。

通过本次课程设计使学生巩固、联系、充实、加深、扩大所学基本理论和专业知识，并使之系统化；培养学生综合运用所学知识解决实际问题的能力和创新精神；培养学生初步掌握工程设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面得到一定的锻炼和提高。

二基本资料梯级开发的红旗引水式水电站，电站的主要任务是发电，并结合水库特性、地区要求可发挥水产养殖等综合效益。

电站建成后投入东北主网，担任系统调峰、调相及少量的事故备用容量，同时兼向周边地区供电。

该电站水库库容较小，不担任下游防洪任务，工程按二等Ⅱ级标准设计。

经比较分析，该电站坝型采用混凝土重力坝，厂房型式为引水式，安装4台水轮发电机组。

引水系统的布置应考虑地形、地址、水力及施工条件，考虑到常规施工技术条件，引水隧洞洞泾不宜超过12m。

因此，引水系统采用两条引水隧洞，在隧洞末端各设置一个调压室，从每个调压室又各伸出两条压力管道，分别给4台机组供水。

供水方式为单元供水，管道轴线与厂房轴线相垂直，水流平顺，水头损失小。

经水能分析，该电站有关动能指标为：水库调节性能年调节装机容量 16万kw （4台×4万kw）水轮机型号HL240 额定转速107.1r/min校核洪水位（0.1%）194.7m 设计洪水位（1%）191.7m正常蓄水位191.5m 死水位190m最大工作水头38.1 m 加权平均水头36.2 m设计水头36.2 m 最小工作水头34.6 m平均尾水位152.0 m 设计尾水位150.0 m发电机效率 96%-98%单机最大引用流量 Q max=124.91m3/s引水系统长度约800m三试根据上述资料，对该电站进行引水系统的设计，具体包括进水口、引水隧洞、调压室及压力管道等建筑物的布置设计与水电站的调节保证计算等内容。

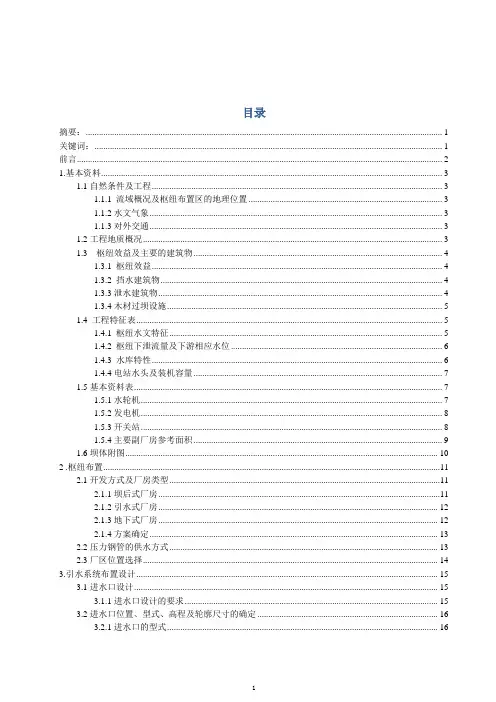

东江水电站引水发电系统设计
