冲击电流的换算
供配电常用公式(验算)
供配电案例常用的公式1.负荷计算：设备功率、需要功率和平均功率补前的功率因数：cosφ1={1/[1+(βQ/αP)]2}1/2,补后的功率因数：cosφ={1/[1+[(Qc-Q)/Pc]2]}1/2。
Qc=Pc（tgφ1-tgφ2），设备功率：Pe=2P rεr1/2.Pe= P rεr1/2.Pe= S rεr1/2cosφ. 负荷持续率。
二项式法：Pjs=cPn+bPs,Pn表示n个最大功率设备功率和，Ps表示全部运转设备的功率和（除去备用设备）。
线负荷转为三相负荷：Pd=1.73P UV+1.27P WV=1.73P UV。
相负荷中最大和第二大的功率。
相负荷计算P U=p*P UV+q*P WU。
Q U=p*Q UV+q*Q WU。
单相功率转为三相功率是最大相负荷的三倍。
需要系数法：需要系数和同时系数，利用系数法：利用系数和最大系数。
计算负荷：设备组：Pc=KxPe,Qc=Petgφ，Sc=[P2+Q2]1/2，Ic=Sc/（1.732Ur）变电所：Pc=K∑p∑(KxPe),Qc=K∑q ∑(KxPetgφ)。
同时系数K∑p、K∑q（两个不计入，一个择大者即备用设备和消防设备不计入，季节性计入最大者）利用系数：设备组平均负荷：P av=K l*Pe，Qav=Pav*tgφ。
计算负荷：Pc=K m∑P av;Qc=K m ∑Q av。
节能传动钢铁设计手册找，以配电手册为主，如它没有及时翻到钢铁手册对应部分。
2.电源质量：n次谐波电压含有率：HRU n=1.732U N*h*I h/10S k。
谐波电流的计算：I1=I n*n,I h=I1/h=I n*n/h。
详见工业与民用配电设计手册P282。
全部用户允许注入公共连接点的谐波电流短路容量不同时：I n=S k1/S k2*I(n)p, 不同用户注入公共接点的允许值I n=I h(Sj/St)1/α。
两个用户(变压器)注入同一公共接点的谐波电流：I n=（I n12+I n22+KI n1I n2）1/2。
关于SPD应用中问题的探讨
关于SPD应用中问题的探讨李江;刘波;张建军【摘要】针对SPD在应用中存在的几个问题进行探讨.重点论述了SPD的响应时间、多级SPD的动作顺序、不同波形冲击电流的等效变换、残压与冲击电流峰值的关系和SPD应用中各个电压量之间的相互关系等问题,可供相关系统设计、运行、维护人员参考.【期刊名称】《管道技术与设备》【年(卷),期】2007(000)003【总页数】3页(P21-22,28)【关键词】输油气管道;电涌保护器(SPD);应用;问题【作者】李江;刘波;张建军【作者单位】中油管道公司运销处,河北,廊坊,065000;中油管道公司大连输油分公司,辽宁,大连,116300;中油管道公司运销处,河北,廊坊,065000【正文语种】中文【中图分类】TG4051 SPD的响应时间SPD是对冲击过电压起抑制作用的非线性元件，按工作机理可区分为“限压型”(如氧化锌压敏电阻、稳压二极管)和“开关型”(如气体放电管，可控硅)。
氧化锌压敏电阻是一种化合物半导体器件，其中电流对于加在它上面的电压的响应是很快的。
图1的示波图[1]是美国GE公司用不带引线的压敏电阻进行抑制冲击电压的实验所得到的，图中的曲线1是不加压敏电阻时的冲击电压，曲线2是被压敏电阻抑制后的波形。
从图1可以清楚地看出，氧化锌压敏电阻抑制冲击电压作用的延时小于1 ns.而以前的技术资料中所说的用压敏电阻构成的SPD的响应时间T≤25 ns是技术标准IEEE-C62·33-1982中定义的响应时间，它是一个用来表征“过冲”特性的物理量，这与通常意义上的响应时间是完全不同的概念。
图1 压敏电阻对冲击的响应近几年发表的国际电工委员会关于SPD的主要技术标准IEC61643-1和IEC61643-21，都没有引入响应时间这一参数。
IEEE技术标准[2]C62·62—2000更明确指出：“波前响应这个技术要求对SPD的典型应用而言没有必要，还可能引起误导”。
浅谈蓄电池容量的计算方法
浅谈蓄电池容量的计算方法摘要：在工程中经常需要用到直流系统,直流系统最关键的设备是蓄电池,怎样合理的选择蓄电池的容量,做到既经济又可靠的服务于工程。
基于此，本文从蓄电池容量的选择方法等方面展开了简要的论述。
关键词：直流系统；蓄电池；容量我国社会经济的快速发展,基础建设也在发展,工程中需用到蓄电池设备的项目比比皆是,例如电厂、变电站、建筑工程等。
在此背景之下，怎样合理选择蓄电池容量满足工程建设的需要，显得十分重要。
本文介绍阶梯法和简化法两种蓄电池容量计算方法。
1、阶梯法快速计算蓄电池容量依据电力工程直流电源系统设计技术规程（DL/T5044-2014）附录C.2.3条。
例如公式C.2.3-9第三阶段计算容量公式，可将计算容量公式理解为三个矩形面积之和与可靠系数的乘积。
其中I1、I2、I3为第一、二、三阶段放电电流，Kc1、Kc2、Kc3分别为各计算阶段中全部放电时间对应的容量换算系数、各计算阶段中除第一阶段放电时间后的放电时间对应的容量换算系数、各计算阶段中除第一、二阶段放电时间后放电时间对应的容量换算系数。
各阶段面积的计算方法，将每一阶段分割为矩形，求出各矩形面积的代数和。
每个矩形的高为该阶段的电流；每个矩形的长为该阶段时间轴上的时间所对应的容量换算系数的倒数。
例如：某工程220直流系统蓄电池采用阀控铅酸蓄电池（胶体）（单体电压2V）放电终止电压1.87V。
各阶段放电电流如下表：①第一阶段容量计算方法：根据蓄电池类型和终止放电电压及附录C公式C.2.3-7，查规范DL/T5044-2014附录表C.3-5。
1min对应的容量换算系数为0.94。
按照面积法计算：②第二阶段容量计算方法：同理根据附录C公式C.2.3-8，查规范DL/T5044-2014附录表C.3-5。
29min、30min对应的容量换算系数分别为0.67、0.66。
按照面积法计算：③第三阶段容量计算方法：例如图1，同理根据附录C公式C.2.3-9及查规范DL/T5044-2014附录表C.3-5。
变压器短路容量-短路电流计算公式-短路冲击电流的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
正泰系列断路器说明书
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法单极1P：220V切断火线双极2P：220V火线与零线同时切断双极1P+N：220V相线+中性线同时切断3P:380V三相线全部切断三级4P：380V三相火线一相零线全部切断。
四级家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

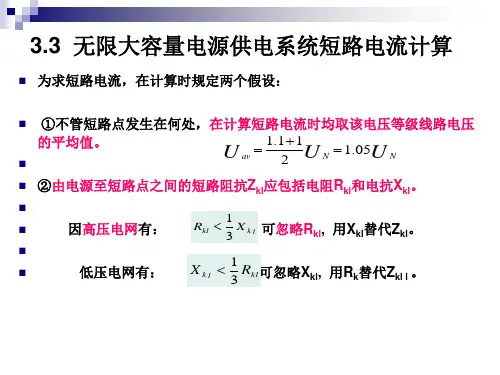

3.3无限大容量电源供电系统短路电流计算
0.452
Ω
③K3点短路时总阻抗：
Xk3
Xk2
XL
Xl2 2
0.732
Ω
（3）各短路点的短路参数
k1点短路： 三相短路电流周期分量的有效值：
I (3) k1
U av1 3X k1
37 3.32 (KA) 3 6.44
短路电流冲击值： ish1
2.55
I
(3) k1
2.55 3.32
8.46
那么实际容量S，电压U、电流I和电抗X的标么值可表示为：
Sre*
S Sre
U
* re
U U re
I re*
I I re
X
* re
X X re
在三相交流系统中，容量S、电压U、电流I和电抗X 有如下的
关系式:
S 3UI
U 3XI
X U U2 3I S
将上述关系式用于基准值：
Sre 3UreIre Ure 3XreIre
N
N 2
N
在用标幺值进行短路电流计算时，必须把额定标幺值换算为
选定基准值下的标幺值(基准标幺值)，
X N*
X XN
换算关系为：
X
* re
X X re
XN* XN
X
* re
X
re
X
* re
X N*
XN X re
X N*
UN 3I N
•
3I re U re
X
N
*
UN2 SN
•
Sre U re2
(KA)
冲击电流的有效值： Ish1
1.52
I
(3) k1
1.52 3.32
电力系统基础 习题及解答
作等值电路图如下：
2）计算1、2处的运算功率，。设全网为额定电压110kV。
3）计算循环功率
4）计算功率初步分布
由此可见，1处为有功分点，2处为无功功率分点，在2处解网。
5)计算全网功率损耗及功率分布，设全网工作在额定电压下。
6）计算全网电压损耗
7）求变压器低压侧电压设U1=106.398 0(kV)；U2=106.929 0(kV)；
解：1）计算参数值并作等值电路图（取110kV为基本电压级）
作等值电路图：
本题属于已知不同点的电压和功率的问题，因此，采用简化计算方法进行计算。
2）从已知功率处开始计算网络的功率分布。
假设全网各点均为额定电压UA=UB=U1=UC=UD=110（kV）
3）从已知电压处开始，用已知的电压和求得的功率分布，逐级求解各节点的电压（假设UA=UA0=121 0（kV））
解：将变压器参数归算至高压侧
∴作等值电路如下：
4、三相三绕组降压变压器的型号为SFPSL—12000/220，额定容量为12000/12000/6000kVA，额定电压为220/121/11kV，ΔPk（1-2）=60kW，ΔPˊk(1-3)=182.5kW，ΔPˊk（2-3）=132.5kW，Uk（1-2）%=14.85，Uk(1-3)%=28.25，Uk(2-3)%=7.96，ΔP0=135kW，I0%=0.663。求该变压器的参数，并作出其等值电路。
归算至各电压等级：
6、某35KV变压所，有两台变压器并联运行，如图5-33所示。其参数是T1为SN=8MVA，ΔPk=58kW，Uk%=7.5，T2为SN=2MVA，ΔPk=24kW，Uk%=6.4，二台变压器均忽略励磁支路，变电所低压侧通过的总功率为。试求：（1）当变压器的变比为KT1= KT2=35/11kV时，每台变压器通过的功率为多少？
工作用发电厂短路电流计算
电力系统各种元件电抗值的计算通常我们在计算短路电流时，首先要求出短路点前各供电元件的相对电抗值，为此先要绘出供电系统图，并假设有关的短路点。
供电系统中供电元件通常包括发电机、变压器、电抗器及架空线路(包括电缆线路)等。
目前，一般用户都不直接由发电机供电，而是接自电力系统，因此也常把电力系统当作一个“元件”来看待。
常用电气设备标么值和有名值计算公式： 1、系统电抗的计算：系统电抗，百兆为1，容量增减，电抗反比。
本句话的意思是当系统短路容量为100MV A 时，系统电抗数值为1；当系统短路容量不为100MV A ，而是更大或更小时，电抗数值应反比而变。
例如当系统短路容量为200MV A 时，电抗便是0.5(100/200=0.5)； 当系统短路容量为50MV A 时，电抗便是2(100/50=2)，系统容量为“∞”，则100/∞=0，所以其电抗为0。
依据一般计算短路电流书中所介绍的，均换算到100MV A 基准容量条件下的相对电抗公式而编出的(以下均同)，即S X j *＝式中：Sj 为基准容量取100MV A 、S 为系统容量(MV A)。
2、发电机、电动机、调相机的计算： 标么值：ϕcos /100%""*e j d d P S X X ⨯= 有名值：ϕcos /100%""e j d d P U X X ⨯=X d %为次暂去电抗百分值，3、变压器电抗的计算： 标么值：e jd d S S U X ⨯=100%""*有名值：ee S U U X 2d d 100%⨯= U d %为短路电压百分值低压侧有两个分裂绕组的双绕组变压器的计算则用：()4K 1U X f 2-d12-1+=()ej 2-1f 1S S X 4K 1X ⨯⨯-=ej 2-1f 21S S X K 21X X ⨯⨯⨯== 不分裂绕组的三双绕组变压器则的计算用： ()e j 3-23-12-11S S X X X 21X ⨯-+=()e j 2-13-23-12S S X X X 21X ⨯-+= ()ej 3-23-12-11S S X X X 21X ⨯-+=4、电抗器电抗的计算： 标么值：2k "*k U 3U 100%j j e e S I X X ⨯⎪⎪⎭⎫ ⎝⎛⨯= 有名值：e eK S U X X 2k 100%⨯= X K ％为百分电抗值，I e 单位为KA 5、架空线路及电缆线路电抗值的计算：标么值：2jj U S X X ⨯=* 有名值：dcs dac das D rDX ⋅⋅==3 789.0lg145.0 r 导线半径 D 为三相导线间的平均距（cm ）(基准定量Sj=100MV A)第五节 网络简化短路电流计算在电力工程的设计过程中占有极其重要的地位，在短路电流计算中，当绘制出正、负序及零序阻抗图后就需要进行网络化简，在采用网络化简求解复杂网络的短路电流时，网络化简就是很重要的一步，需要掌握一些基本的方法和公式。
变压器短路容量-短路电流计算公式-短路冲击电流的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
《工厂供电》第六版习题解答(不全)
高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的,供教师教学和批改学生作业时参考.由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播,以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力.如有错误和不当之处，欢迎批评指正。
目录第一章工厂供电概论习题解答—-——---—--——-——---———-—--—————--——-——--—--——-—第三章工厂的电力负荷及其计算习题解答—————----———-—-—--————---———-—-第四章短路电流计算及变配电所电气设备选择习题解答—-—--——---——-第五章工厂电力线路及其选择计算习题解答——-—-——--——--—-——----———-—-———第六章工厂供电系统的过电流保护习题解答----—--—--——————--———--------—第七章工厂供电系统的二次回路和自动装置习题解答—-—-—----—--——----第八章防雷、接地及电气安全习题解答—-———-—-—-—----————-———-—-——-——--——-第九章节约用电、计划用电及供电系统的运行维护习题解答—-—-----—第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV.变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。
故变压器Ｔ1的额定电压应为10。
5／242kV。
线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV.线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV,正好比35kV高１０%。
整定计算方法
煤矿井下高压整定短路电流计算方法1. 短路的定义及计算短路电流的目的所谓短路是指供电系统中不等电位的导电部分在电气上被短接时的总称。
发 生短路故障后，短路回路中将出现数值很大的短路电流。
在煤矿供电系统中，短 路电流要比额定电流大几十倍甚至几百倍。
这样大的电流通过电气设备和导线必 然要产生很大的电动力，并使载流体温度急剧上升而损坏设备。
同时短路点电压 将降为零，在短路点附近，电压也要相应地显著下降，造成这些地方的供电中断 或严重影响电动机工作。
为了防止发生短路所造成的危害及限制故障范围的扩大，需要进行一系列的 计算及采取相应措施，以保证供电系统在正常或故障情况下， 做到安全、可靠又 经济。
掌握短路电流的计算方法很重要。
2. 煤矿井下高压整定短路电流的计算方法 （1）公式计算法 1）系统电抗X S =U N 2/S S C 3）U 2N 为变压器二次侧的额定电压，对于 127、380、660、1140V 电网，分别为 133、 400、 690、 1200VS SC （3）为井下中央变电所6kV 高压母线上的三相短路容量S S C 3）为50MVA 寸，额定电压为690V, X s 为0.0095 ;额定电压为1200V, X为 0.0288。
2）高压电缆的阻抗R X 1乙为折合至变压器二次侧以后高压电缆每相的电阻（65 r 时）、电抗和阻抗（Q ）见表1R31 X 01 Z 01为高压铠装电缆每相每公里的电阻、电抗和阻抗（Q ）见表 2 L 1为高压电缆的实际长度（km ）K T 为变压比，为变压器一次侧线路的平均电压和二次侧线路平均电压之比表1 6kV 电缆折合至下列电压以后每相每公里的阻抗值/km ）R 1 =R 1 LJK T 2X 1 =X )1 L 1/K 乙=N L 1/K T 2=(R O 12+%12) 1/2L 1/K表2高压铠装电缆每相每公里的电阻和电抗值（Q /km）F T R X TR可以查表得到女口：KBSG-500/6型干式变压器的F TR= 0.006 X TR= 0.038 二次电压为0.693kV KBSG-315/6型干式变压器的F T R= 0.0106 X TR= 0.06 二次电压为0.693kV 4）低压电缆的电阻和电抗R 2 =R2 L2 X? =X）2 L25）总电阻和总电抗刀R = R i+F T+F2 刀X = X S+X+X T+X?6）三相短路电流I sC3）= U2N/ [ 3 （刀R）2+3 （刀X）2] 1/27）两相短路电流I sC2）= 0.5U 2N/ [（刀R）2+ （刀X）2] 1/28）三相短路电流和两相短路电流之间的换算关系I SC C3） =1.151 sC2）l sC2）=0.87I sC3）（2）查表法1）根据系统电抗、高压和低压电缆的截面和实际长度，按电缆换算长度的计算公式L eq =KL L为电缆的实际长度，K为换算系数见表3计算，便可求得它们的换算长度。
直流系统阶梯负荷计算法
阶梯负荷计算法D.2.1 负荷曲线应按负荷统计表绘制，I1为事故起始阶段负荷电流，I2及I3为第二阶段及第三阶段事故负荷电流，I R为厂用电源恢复合闸负荷，是一个随机电流，见图D.2.1-1。
图 D.2.1-1 负荷曲线D.2.2 计算公式(D.2.2-1) 式中C c——蓄电池放电率计算容量(Ah)K K——可靠系数，K K=K t×K d×K a，K k取1.40；K t——温度补偿系数,取1.10；K d——设计裕系数,取1.15；K a——蓄电池老化系数,取1.10；I1，I2，…，I n——各阶段事故负荷电流(A)K C1，K C2,…，K Cn——各阶段容量换算系数(1/h)。
D.2.3 计算方法按照负荷曲线，逐段予以计算，随机负荷叠加在除第一阶段外的选择计算容量最大的一个阶段，然后与第一阶段的计算容量比较后取其大者。
在计算过程中，注意容量换算系数K C的选定，不同的蓄电池，不同的终止电压及不同的放电时间，K C值是不同的。
图 D.2.4.1-1 第一阶段负荷曲线D.2.4 计算步骤假定选择GF型2000Ah及以下蓄电池，放电终止电压取1.80V，在确定不同放电率的情况下，应按表A.2-1查出不同容量换算系数K C计算。
D.2.4.1 按第一阶段进行计算，见图D.2.4.1-1。
t=1min K C1 =0.78(1/h)(D.2.4.1-1) D.2.4.2 按第二阶段进行计算，见图D.2.4.2-1。
t1=30min K C1 =0.52(1/h)t2=t1-1=29min K C2 =0.53(1/h)用全部容量Ⅰ减去减少部分容量Ⅱ=1.40[1.92I1+1.89(I2-I1)] (D.2.4.2-1) D.2.4.3 按第三阶段进行计算，见图D.2.4.3-1。
t1=60min K C1 =0.41(1/h)t2=59min K C2 =0.416(1/h)t3=30min K C3=0.52(1/h)用全部容量Ⅰ依次减去部分容量Ⅱ及Ⅲ(D.2.4.3-1) (D.2.4.3-1) D.2.4.4 随机(冲击)负荷计算时间取5s，容量换算系数K C在没有曲线可查时可取0.9，则图 D.2.4.2-1 第二阶段负荷曲线图 D.2.4.3-1 第三阶段负荷曲线随机负荷计算容量K R=I R/0.9，将C R叠加在C c2或C c3上，然后与C c1比较，取其大者，即为蓄电池的计算容量。
电力系统短路电流计算及标幺值算法
第七章短路电流计算Short Circuit Current Calculation§7-1 概述 General Description一、短路的原因、类型及后果The cause, type and sequence of short circuit1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。
2、短路的原因：⑴元件损坏如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷发展成短路.⑵气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等.⑶违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷其他原因如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等.3、三相系统中短路的类型：⑴基本形式: )3(k—三相短路；)2(k—两相短路；)1(k—单相接地短路；)1,1(k—两相接地短路；⑵对称短路：短路后，各相电流、电压仍对称,如三相短路；不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路.注:单相短路占绝大多数；三相短路的机会较少,但后果较严重。
4、短路的危害后果随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。
短路的危险后果一般有以下几个方面。
（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。
（2）发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。
（3）故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备. （4） 电压大幅下降，对用户影响很大. （5） 如果短路发生地点离电源不远而又持续时间较长，则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。
这是短路故障的最严重后果。
（6） 不对称短路会对附近的通讯系统产生影响。
残压、限制电压和电压保护水平
1前言电涌保护器(SPD)是抑制由雷电、电气系统操作或静电等所产生的冲击电压，保护电子信息技术产品必不可少的器件。
随着各种电子信息技术产品越来越多地渗入到社会和家庭生活的各个领域，SPD的使用范围日益扩大，市场需求量日益增长。
总的来说，电子信息技术产品的过电压保护还是一个新的技术领域，两相关于SPD的国际标准IEC61643-1和IEC61643-21发表才几年，有关SPD应用中的许多问题还存在着争议，本文就其中的4个问题提出笔者个人的看法，以期引起讨论。
它们是：SPD的响应时间，多级SPD的动作顺序，不同波形冲击电流的等效变换以及SPD的残压与冲击电流峰值的关系。
最后对SPD应用中各个电压之间的相互关系作了说明。
2SPD的响应时间不少人错误地认为，响应时间是衡量SPD保护性能的一个重要指标，制造厂也在其技术资料中列明了这一参数，但许多制造厂并不知道它的确切含义，也未进行过测量。
一个流行的观点是，在响应时间内，SPD对入侵的冲击无抑制作用，冲击电压是“原样透过”SPD而作用在下级的设备上。
这不符合SPD的是工作情况，是错误的。
SPD中对冲击过电压起抑制作用的非线性元件，按其工作机理可区分为“限压型”（如压敏电阻器、稳压二极管）和“开关型”（如气体放电管、可控硅）。
氧化锌压敏电阻器是一种化合物半导体器件，其中的电流对于加在它上面的电压的响应本质上是很快的。
图1位美国GE公司用不带引线的压敏电阻进行抑制冲击电压的实验所得到的示波图[1]。
图中的曲线1是不加压敏电阻时的冲击电压，曲线2是被压敏电阻抑制后的波形。
由图可以清楚地看出，氧化锌压敏电阻抑制冲击电压作用的延时小于1ns。
那么，以前的技术资料中所说的用压敏电阻构成的SPD响应时间r≤25ns是怎么回事呢？这是技术标准IEEEC62.33-1982[2]中定义的响应时间，它是一个用来表征“过冲”特性的物理量，与通常意义上的响应时间是完全不同的另外一个概念。
短路计算归纳
3U B3U BS TU U S 短路电流计算在电力系统短路电流计算中，假设各元件的磁路不饱和的目的:可以应用叠加原理, 在短路的实用计算中，通常只用周期分量电流的有效值来计算短路功率 标么值：任意一个物理量对基准值的比值。
UI Z ， S U ISU 2基准值 S B 3U B I B ，I BB， Z BB S B发电机标么值电抗： XX G % ( U GN )2 BG100 U B S变压器标么值电抗： XU k % ( U N )2 S B线路标么值电抗： X LX 100 U BBL2 BX % U S 电抗器标么值电抗： XR BR100 2B不同基准值的标幺值之间的换算： XX (U N )2 S BBNU B S N三相短路：短路点电压为零，各相短路电流相等,短路电流只包含正序分量。
无限大系统供电网络短路时，电源电压保持不变，U 1，短路容量的标么值和短路电 流的标么值相等，短路电流周期分量标么值 I fU X f1 X fS f ，短路电流： I fI fB，短路容量：S f S f S B ，S f 3U av I f 短路容量用来校验开关的切断能力。
转移阻抗：任意两个接点之间的等值电抗。
无限大功率电源供电电路的短路电流在暂态过程中包含交流分量和直流分量。
短路冲击电流：短路电流最大瞬时值，在短路发生后约半个周期出现，短路后 0.01s 的 瞬时值， i m2K m I f 用于校验设备的动稳定。
K m 为冲击系数，当短路发生在发电机 电压母线时， K m 1.9 ，当短路发生在发电厂高压母线时， K m 1.85 ，当短路发生在其他地点， K m 1.8 。
非周期电流的初值越大，暂态过程中短路电流最大瞬时值越大。
它与短路发生时刻有关， 与短路发生时电源电势的初始相角（合闸角） 有关。
短路电流冲击值在短路前空载， 电压初相位为0的情况下最大。
序阻抗：静止磁耦合元件（线路、电抗器、变压器）正序阻抗和负序阻抗相等 Z 1 Z 2 ； 零序电抗比正序电抗大。
