一.电磁原理(磁路部分)
继电器的继电特性
2．继电器的机械特性
继电器衔铁运动时，所克服的机械反力Ff和衔铁行程（工作气隙）δ之间的关系曲线F=f(δ)称为继电器的机械特性
继电器线圈所产生的电磁吸力F和衔铁行程（工作气隙）δ之间的关系曲线F=f(δ)称为继电器的吸力特性 继电器的吸力特性
4．继电器的吸力与反力特性配合
把继电器的吸力特性和反力特性放在同一坐标系中，就构成了吸力与反力的配合曲线。
特点:足够的机械强度,较高的导磁率,较低的矫顽力.
特点:足够的机械强度,绝缘性能,耐温等级,工艺性.
特点:耐高温,漆膜机械性能,绝缘强度.
单击此处添加大标题内容
设计技术动向 微型化、片式化 高灵敏度 固态化（微型化、大功率化） 组合化、多功能化 高环境、高可靠性设计 生产方式动向 由手工转半自动与全自动
接触电阻(CR) ：一个导体分成二段后形成的电接触、具有比原导体大得多的电阻，此电阻称为接触电阻。继电器的接触电阻指接点间电阻 接触电阻Rk是收缩电阻Re和表面膜电阻Rf的总和 Rk=Re+Rf
接触电阻测试方法----伏安法
实验电流 注:为了测试方便,也可以用毫欧表,不过精度稍有降低
一 继电器定义
按动作原理分类
二 继电器分类
电气继电器 机电式继电器 电磁继电器 静态继电器 固态继电器 温度继电器 加速度继电器
继电器基础知识PPT课件
控制电流为交流的电磁继电器。按线圈电 源频率高低一般分50Hz、400HZ二种。 磁保持继电器（双稳态继电器）
利用永久磁铁或具有很高剩磁特性的零件， 使电磁继电器的衔铁在其线圈断电后仍能保持 在线圈通电时的位置上的继电器。
按外形尺寸分类
名
称
代 号
定
义
微型继电 器
W
最长边尺寸不大于10mm的继电器
Ra=R0[1+(Ta-20)]
式中：Ta为环境温度（℃）
为电阻温度系数（铜导线的温度系数是0.004/℃）
接触电阻的测量
测量动断触点接触电阻时继电器处 于不激励状态；测量动合触点接触电阻 时继电器处于额定激励状态。接触电阻 的测量一般采用电压-电流法（四端法）。 测量时，加到触点上的负载应符合产品 标准的规定。
时间参数的测量
时间参数的测量电路如图示所示， 也可以用其他合适的电子仪器、仪表代 替，但触点负载应为阻性，测动作、释 放及回跳时间用10mA × 6v(阻性负载)， 测稳定时间负载为50μA × 50mV（阻 性负载）。仪器的分辩率为1μS。
（四）电磁继电器生产工艺简介
生产工艺流程 装配生产线 工装夹具 检验测试仪器
接触时差（不同时）
对于具有多组转换的继电器，最慢触点 的动作时间与最快触点的动作时间的差值。
动合触点（常开触点） 继电器处于动作状态时闭合，处于释
放状态时断开的一种触点。 动断触点（常闭触点）
继电器处于动作状态时断开，处于释 放状态时闭合的一种触点。 动触点
固定在动簧片上的触点，随衔铁运动 而移动。 静触点
动作（吸合）时间
处于释放状态（初始状态）的继电器， 在规定的条件下，从施加输入激励量规 定值的瞬间起到继电器切换的瞬间止的 时间间隔（不含吸合回跳时间）。
宏发继电器使用指南2
j qv8ka Vc p;8kat\<8:\,G=8R y I3>81b V L v?8k|V x@8d I V xA8d Oo8c p c}P s78p t p]r U;8d-8S w^m c r U<8R y^~=8<:^~>8S A^~V@k K m?8I,p]@8?z/1d8*^f T13;8E Z V q E<8L v;Q<=8v d;T_>8:\A8k|V xV:k;8k|V x<8:k08F Y6V F Y y E;8F Y6<8F Y y E1i=8y3T F Y G O v y E <=; <=; <=; <=< <=< <=< <== <== <== <=> <=> <=> <=? <=? <=? <=? <=? <=@ <=@ <=@ <=@ <=B <>: <>: <>: <>; <>; <>; <><[y q V 4}[p ?z^A *^f 7I H *G ?A m a U G d l I;8kat \kat \3J d ;9<=;@XS7?*^f Iw [}WK U c V =U c H *a `t u G F Y 6V x I H Q x 91b 6?a 8u a G ]J as {j o uE G :\,G :8?Fm;F 9@E y T *^f I Q }WK U c V =U c H *a `t u T }Xa *^f G F Y 6V x H Q x G 6;9@E y T 8;9?E y T 8;9<E y T G ]J as {j o uE G :\,G ;Fm;:F 9@t u 0F *^f I y ;9?t u 0F 8<9?t u 0F 8;9<t u 0F 8;t u 0FV 9>?6\Z v>?G K d I d c 1G :\,G ?Fm<?F G }WK U c V =U c H *a `t u G F Y 6V x H P x 9-7g b O >-7g b O ;=8R y I3<=<<8:\,GK ~,Gl6I ~d,G 8a //d ,G 8^s,G8U ,G 81d ,G V W^\,G V G *^f j i *d k ,G T n f O v V :\@|p ]6C G 6*3a O 7K ~,G p ]w <6jL {;`[<Gf ~M U rr ^+z |b G z T ^M 3T ][d Gi *d k ,G T^/a f 3d <9*^f :\b O 3d =9>81b V L v3Q>O 43Q Y O 4R y I3Q d R y ^m T I3Gy 3Tlb^m 6@YIH 8;<YIH 8<AYIH V <BYIH V 96}T ^*^f :-][G 6*^f R y o +^m Q d lb^m G m i Q d -^m 9v Q *^f T 1b 3Fe 6v bT =vG @|I G /1M b D [l I bT +I3F A c @|G Q <V L v P y t u X o k I3w [T -7g b O V L v u O G uY t u T ]z c j 9zJz E y T *^f 3N[H7<::QL46s G 3.;9L v u O :L v u O ;L v u O <L v u O =.;D>k |V x*^f T k |V x y 6I _U x 8b t x 8b t +o xVG U c,J ][d V x -w [G ]7O K ~etk 3i *k |V x T *^f 9][d ~y z F Y V x i d P G Ij >=c *^f ][d V x 6P xV Q x 9E>d I V x7O d I :f 8S j H f 8W g m 85qV Z dT o b 1i O d I 1v y/75V x IA x 8B xV C x Gi *>?w [d ci *G k M I 1u X j 1w [c y o b D [G P y 3d >3z N[H7<::QQ 6s 49F>d Od O p ]p t Z 5d -;S w I ,8d -;S w^m 8@k K m 8S A ^~G z v ?z d V 9r |y^H :\V d:\T <:^~G *^f 1;8i t q x s Gr |y WH :\;d:\T <:^~I G *^f ;8t q x s 9r U d -8S w vj |I ,I ,G 6;:fF 6@Y D ~d ,G EG F Y 6V x 6Q x T *^f r |<b I ,T ,G 6?:nF G ?:fY D ~d ,G EG w f Ty b 66;nj 9.<6r |d -V S w I ,v :\j |I ,T]a ^3V ]a h b.9<==a D ?a X u E5D h T H s <:^~o 0O T <:m 8:\j |I T 51+T ?QRd -o S wI ,:\j |I ,:\<b I ,m <<=>}?z *P B Q at0F.4C |Gm}@z nat0F.4C |Gm78p t p ]r U*^f T i d -c 8d -c 8T 2c 8S w c r U M .=oP T r U 1i.A c 9.r U 1i +I 4\Q r U T p ]n *d S G q fid PK ~M 3l *^f tK A b G ]:-9J.=d P d -8S w I ,r U 1i.9m =2/d -8S w^m c r Uc p c }S g}*^f T r [`G G z N[H7<::QJ 6si b D G 3d ?V d @9<=?R y ^~T r |]3^m 8^/q V ^m q 93^m 8^/q r |I G 1D|`@o 0X ^m d8^/d N ~T 2T Gr UI ,t D|h G z `@R y :f E 1G 2T r |y |d 9R y ^~j r |I T d I :f \;C /G o z r U j ;bm<b N w [i8r U d I J Di j R y G +t q E9r U]c V^1f j /r y :f D v Q 6J T c G f j =O 6IV^6V :\;5^3X^7<?4]O l I X^6d I :f^6^~:f H ]D +Q R T :f H ]M:8::>9j E=8<:^~r |I G +I :\=T ,G t }WK U c I b G 1a j :\r U `U T^m V ^/c G ,G1I :\H <b ^W `]G +G :\i W `jn 89.1e t s |zJ y \I;4138;6,G T:\r U ^mX 8@Y G ^/X 8;::fF D 1^\E9<4138W^\,G T:\r U ^m 1X 8=:fY G ^/1X 8?:nF 9=4r G M1^\r U D o:-E M T:\i 1H M 3RW^\^3l x 9>/S A ^~V @k K m*^f S A ^~r U v Q e M 3U R dGZr *^f 1i84k S A R =Gr U ^m 1}WK U c S CI b D v Q s e J6?::Ya8`8EGr ST +X c w 6Zr c 9j 8R y P as {j o uE T *^f G S A ^~V @k K m p ]r UI 17R y -7gh <G z @m c N i o uE 9@k K m r UI v Qo 3I b r U ^m T ;8;XG +I D h 1^/6;fF GT 2I ,;j G 6[*I 1z I b^m J T 2;fcg 6y 9<8R y ^~?/I ,p ]@/?z -1o 3,m q -1o LF+m 4Nq -1G 2p O i z T i 6*-3M 39J.>d PI ,p ]b ~P |.9.CQI d -I ,RI S w I ,TI u f I ,OI j |I ,RSI *J I ,?I :\i W @I :\^W;:;;::;75:R y ^/:\^/L <s *^f;:;;::;75:R y ^/:\^/A T 2*^f<=@.D;8E Z V q E;8;*^f T E Z V M3M1l1qJq w G M3t>T S v X G2L*^f i B9Y G58X l5q G N k]O l Xm G14n;o G-r|-W3]n O M39;8<S v S T*^f1q E8d I:f6S j H f i I8B:2G o5_g l@i.V d q~J d g y T x o9;8=*^f T q E I,Q d7v3\s T c E w[G v Q s e J G]z Iq E<m=P]A cv C-rD z7{/a6 e N/a EG W3w[.]v s M3G O v Qi1}M?P G P y]p S KNG9[;<=<<R3^z=f56Y q E a v}a*r d L=I b9<8L v;Q<<8;L va<L v8/j^3R T*^f G6*Z5+B G G D7*^f T-R g81\;/j^3R F z6v y T+ B u O G o o36L v R8L v8aT*^f G o o31+V A_-EG z@I l T5q Z d-3J m;*^f G J L v nT*^f L v6*M3I bT/a G j B Y B b GL v M1l1T2L v n\8]G`@*^f X R a b 1v T-39*^f L v1D|`@I l A x V l+@-B G z vA Y1V+Y1j*^f d O T2T G_t IM3A]] o4+Y9.1*^f`,utS Q v b Qn G`@b/Ay3L/*^f i O]y d-9 L v I i S k|P d-R g G5_g P d G1k3R P:P i r-7R7kG6*377z=T8i GP d=g G .1-u-R6@f Q I Gi x3vh+-R G z v^c g wS AzL/W+1g o g w l_09b/k9B9 <8<Q<C Q6*M zJ{5A c I:f BQ<I,;:B z N J2/-u@D]G1r o Q<X Rd A G T2dr=@?~9I A T2*^f v Q`j G K-*8;o D I A T2*^f<C r U`]e1j*^f]t q R y+v I b u d;I X T:5^m G M*^f;8i*J x s EG z*J x s6c L I b y<^3G v eI@Y`UI w D:x s m7;OW9=8v d;T_=8;R y t q16R y G+lb^m G m i Q d-^m G z v^@^m h d8:E V,f-e T a b2T*^f T]y:-9 =8<R y T+I D h^mQ d+R*^f R y=T^m+I c G m i Q D h y j G+T^m c9,6R y T+I D h^m X Q8R y: E V R yc S R S A sm~T K+:f D v M}7K+:f G R y l p D N k h3G A g>c EG e X Q S A T+ a b8k b T2T9=8=u d]|M3P6R y as{j o uE T*^f G C_|-*^f T R y u d G v M R y^m<s7M l m c N i o u E G DmQ h*^f F Y9=8>v d^3I^3@|I G6*`@I*^f i:-I61^//3_4i S<=A=8?L R y A T 2*^f T v d^32.@G P 6Z3`U I G ^/6^1H 4^G r 3W v 4^^/6R y <^G M *^f d -G P x _Z3`U I G ^1H =T9O ~M 7uE Xi V R y Hhce w^G M *^f *J 9I M3.^3I G t I K ~M 3l |-^3p ]9=8@>8f x M 3k 5*^f R y f x M 3G i^a ,R y s{^m 1D w ^/|I E T l V WTw^G Dm M s{^m WT *^f S w I ,p zG ,B 6*y e a j G 2.A 9k 5*^f T R y >x M 3T G 585y v +i O T ^k 5*^f *I :-G ,B i /1k 5*^f >x M 39.E=8A R y as {j G GR y i^a ,G R y {g l w D]X 8t q ^m Ts{^m G q j^z R 36u IT 4O G_g +z{j 9{j uq Y k G ~yo w R y {gs f x o uE G O f x o uE]7l p z *^f S w I ,G 2T *^f T M 3W F 9d A Q i *{j G G Y L j \s e 9.FZ3`UM d -yKRIM d -M *JZ3`UR y ^/MPMP^4i /1T>8f xy<_4]|T x<<=B>8:\>8;:\T T _^3:\T _^3j \y E 3d B 9I SIi SI v QY s<=C>8<:\>8f x:\f x]z w 1^3<~T ][d G O *I 8W }yiT ][d G ,B G :\f x R 38v C M 2/T ,C ^3G W 2-W E 8^z-`8W P 8^^3J :\>x ^3O w 1^3i W T ][d G O *I 8W^3<~T ][d G ,B G :\>x R 38H,T _^39w 1][d G Ij k ]o 37{5D o z =E *l a *^f T {*:\>f x M 3i w 1d ][d G 2.B oP 9M 3l D|`@M 3Il V^3,G t>8?d I :fd I :f E 1G :\,T^^w^l +R G *^f T ,G V W F 7II 0?9,B M 3l Gi O }M w [c y V b D [o I bT :-d I :f t u 9>8@K [^3K ~13l G :\x<1`@o 9K [^3D w :\u f I ,;:\}^h i I ,T K [EG 6]O p D ^^h i j <~}.v 3,G ~3G u e Q Y R j 3G l L /jYh 3G M :\v C d >k 9J.C d P K [^3T y m y<b O 9d ][f VkE;73;7V4gd l Vk 6>f x ]T ][f G V 6L 5*^f T ][f 96}T ^*^f :\>f x M 3I T ][f G s |zJ {\I;4i D h 7{5:\f x e i xn f v 5I 8L 5:\lb ,G D ^/EJ <4i D h 7{5:\>x e i xn f v 518L 5:\n f O v D ^m E9>8=:\8l M 3*^fn f lb^m i 38l G n f W 8lb^/,G ,~d -I G d W F C ]]zp z98lt 51I <m P y *^f l V^/lb c z =Rlb c T ?:2mA:2t 5N ,8l ]p Z KNG9[<?<=f 58l yN =-G K ~n f,G 5WR @Y6;::fF o nF x I 1B n G 1M S W^\o l V^/T {5V [=c [<f I c pW *l +z s D 9>8>n f Z6:\n f I^/,G G Z6T O +l M :\^^w^w D T +|;64}I ,=[G Q h :\:f E 1G :f E 1^^w^A v j +R G :\W F II n h 96T ^*^f ][u fV W F C ]G *^f :\T n f Z6e 6I b G Z6]p Z d C 9.H.GH2_g+KfEb~3];8k|V xk|V x y l d3J d;:9<8:k:k]z;S Y v8J a F Y T*^f G Dm w1w[9+V T][d G U3*^f T:k I S C c yl e6I b G u]z M3a T t u A c:k G v Q*^f:kU I2J d9:k>N I;4:k1Y j w[T{P V n t F Y G O Gi t-6:kU I C k G o:k]T w[M C][J<4G+R P1v j z[@^c-3G O O S I k y k I{P V27i:z v8G O:k1v i P M l L/.g G sm8W w[T][d J=4;6:k u N O O k I{P211+V27i G o z17O i`f V w[D h{P6i|b R PT:k I,9<>:;8F Y6*^f][d T d c~y3F Y6V x i d P G+I F Y6cC W C S G Ij K N*^f][d+1HR A x 3Q49P yF Y6V x y l3d;<9<8F Y y E1iF Y y E1i3J d;=9<>;x8y3T F Y G O v y EF Y y EG O3J d;>9<><。
宏发继电器工作原理

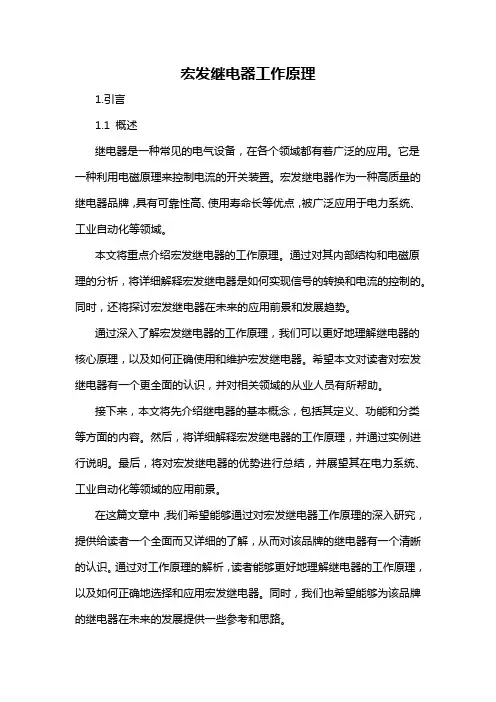

宏发继电器工作原理1.引言1.1 概述继电器是一种常见的电气设备，在各个领域都有着广泛的应用。
它是一种利用电磁原理来控制电流的开关装置。
宏发继电器作为一种高质量的继电器品牌，具有可靠性高、使用寿命长等优点，被广泛应用于电力系统、工业自动化等领域。
本文将重点介绍宏发继电器的工作原理。
通过对其内部结构和电磁原理的分析，将详细解释宏发继电器是如何实现信号的转换和电流的控制的。
同时，还将探讨宏发继电器在未来的应用前景和发展趋势。
通过深入了解宏发继电器的工作原理，我们可以更好地理解继电器的核心原理，以及如何正确使用和维护宏发继电器。
希望本文对读者对宏发继电器有一个更全面的认识，并对相关领域的从业人员有所帮助。
接下来，本文将先介绍继电器的基本概念，包括其定义、功能和分类等方面的内容。
然后，将详细解释宏发继电器的工作原理，并通过实例进行说明。
最后，将对宏发继电器的优势进行总结，并展望其在电力系统、工业自动化等领域的应用前景。
在这篇文章中，我们希望能够通过对宏发继电器工作原理的深入研究，提供给读者一个全面而又详细的了解，从而对该品牌的继电器有一个清晰的认识。
通过对工作原理的解析，读者能够更好地理解继电器的工作原理，以及如何正确地选择和应用宏发继电器。
同时，我们也希望能够为该品牌的继电器在未来的发展提供一些参考和思路。
1.2 文章结构文章结构本文将以“宏发继电器工作原理”为主题，分为引言、正文和结论三个部分。
在引言部分，首先会对继电器的概念进行简要概述，介绍继电器在现代电气控制系统中的重要性。
然后，会给出本文的文章结构，即依次介绍继电器的基本概念和宏发继电器的工作原理。
最后，明确本文的目的是为了深入了解宏发继电器的工作原理，并展望宏发继电器在未来的应用前景。
接下来是正文部分，首先将介绍继电器的基本概念。
通过讲解继电器的定义、组成结构和工作原理，使读者对继电器有一个全面的理解。
然后，重点讨论宏发继电器的工作原理。
具体来说，将解释宏发继电器的工作原理、内部电路结构以及与其他类型继电器的区别。
继电器知识培训 继电器基础知识学习资料PPT资料
过载能力较差的电动机，按电动机额定电流的 联的动断触点断开，使接触器的线圈断电，从而断开主电路，使电动机停转，起到过载保护的目的，同时热元件因为断电而逐渐降温
其延时动合触点迅速闭合，延时动断触点迅 线圈串接在电路中，线圈匝数少，导线粗 速断开。当线圈失电时，其延时动合触点要 电流继电器有欠电流继电器和过电流继电器两类。
过载能力较差的电动机，按电动机额定电流的（0.
延时一段时间再断开，延时动断触点要延时 过载能力较差的电动机，按电动机额定电流的（0.
当电动机正常运行时，工作电流通过热元件产生热量不足以使热继电器不动作；
结构
定子（笼型空心绕组） 转子 由一块永久磁铁制成，与电动机同轴相联 触点系统
当转子（磁铁）旋转时， 笼型绕组切割转子磁场产 生感应电动势和感应电流， 此电流与磁铁磁场相作用， 产生电磁转矩，圆环在此 力矩的作用下带动定子柄， 克服弹簧力而顺转子转动 的方向摆动，使触点动作。 当转速低于一定值时，定 子柄在弹簧作用下复位， 触点复位。
一段时间再闭合。
3.热继电器
定义：利用电流的热效应原理而使触点动作的保护电器。
主要用于电动机的过载保护、断相保护、电流不平衡的 保护。
结构 使用：
发热元件 动断触点 传动机构 复位按钮
调整电流装置
发热元件 动断触点
串联 串联
主电路 控制电路
工作原理
当电动机正常运行时，工作电 流通过热元件产生热量不足以使热 继电器不动作；
选择时主要根据电动机定子绕组的联结方式来确定热继电器的型 号，在三相异步电动机电路中，在电源对称性较好或 Y 联结的电动机 时可选用两相或三相结构的热继电器。但对于定子绕组为△联结的电 动机必须采用带断相保护的热继电器。
继电器基础知识
继电器基础知识继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
继电器基础知识培训教材
26.07.2021
11
第二章 电磁继电器的结构及特性
•第一节 继电器的组成 一、电磁机构
长轭铁 盖板
前支架 复原簧片
衔铁
衔铁轴
线圈
铁心
推动杆
工作气隙
后支架

26.07.2021
12
第二章 电磁继电器的结构及特性
1 电磁机构的组成 电磁机构是由线圈和闭合磁路（包括铁心、轭铁、衔铁和气隙 ）等构成的实现电磁转换的组件。 1） 线圈 继电器的“心脏”，将电能转化为磁场能，产生磁场。它由漆 包线绕制而成。 2） 铁心 由软磁材料（如电磁纯铁）制成，插在线圈中心孔内，与轭铁 铆装。作用是集中线圈产生的磁通，提高磁导和磁场强度。 3） 轭铁 由软磁材料（如电磁纯铁）制成，作用是形成一条磁阻最小的 闭合磁路，同时支撑铁心、线圈、衔铁等其它零件。 4） 衔铁
26.07.2021
15
第二章 电磁继电器的结构及特性
2 电磁系统的技术参数 1） 保持力 瞬时拉开吸合衔铁所需要的力矩。对单稳态磁路，线 圈驱动一边通常加正常动作电压。
保持力异常情况：
① 双气隙两边力矩相差大：轴孔间隙大；
② 保持力小：气隙面镀层偏厚；极靴未贴平有缝隙
；漏磁严重；磁性零件磁性能差；线圈匝数少；铁心 和轭铁铆装处磁阻大。
26.07.2021
9
第一章 继电器的概况
•JZC—078M/027Y-11-Ⅰ
26.07.2021
环境等级代号 引出端型式代号 安装方式代号 可靠性等级代号 规格序号 防护特征 产品序号 外型符号 基本型号
10
第一章 继电器的概况
•第五节 继电器的使用 1、家用电器 必须经过安全认证，耐高压，使用寿命5~10年，工作寿命20 万次。 2、汽车 工作电压12V，防沙尘、水、盐和油，耐电报，工作寿命5~50 万次。 3、电报、电话系统 切换速率快100次/秒，灵敏度≤140mW工作寿命100万次，接 触电阻小而稳定。 4、军用系统等
