阀体说明书
闸阀使用说明书
闸阀使用说明书闸阀使用说明书一、产品介绍闸阀是一种常用的流体控制设备，用于截断管道中的流体流动。
它的主要特点是结构简单、操作方便、密封可靠等。
本文档将详细介绍闸阀的结构、使用方法、维护保养等内容，以便用户正确使用该产品。
二、产品结构与部件2.1 闸阀外观介绍闸阀一般由阀体、阀盖、闸板、阀杆、密封装置等部件组成。
外观上通常包括法兰连接口、阀杆手轮、标志标牌等。
2.2 闸阀内部结构闸阀内部主要由阀座、闸板、密封圈等组成。
阀座是阀体内的密封面，闸板可以在阀座上活动，通过旋转阀杆来控制闸板的开合。
三、使用方法3.1 准备工作在使用闸阀之前，需要先进行一些准备工作：1.检查安装位置和连接管道是否符合要求。
2.清理阀门的周围环境，确保无杂物。
3.检查闸阀本身是否有损坏或异物。
4.检查阀门的密封性能，保证闸板与阀座间的密封。
3.2 开启与关闭1.扭动阀杆手轮，使闸板从阀座上完全打开。
2.扭动阀杆手轮反向旋转，使闸板缓慢关闭，直到与阀座完全贴合。
3.3 流体控制通过旋转阀杆手轮，可以控制流体的开启和关闭程度。
顺时针旋转可逐渐打开阀门，逆时针旋转可逐渐关闭阀门，根据需要调整阀门的开度来控制流体流量。
四、维护保养4.1 日常维护1.定期检查闸阀的外观，如有变形、锈蚀等情况应及时处理。
2.检查闸板与阀座的密封性能，如有问题应及时更换密封圈。
3.定期清洁闸阀内部，排除杂物，保持畅通。
4.2 预防故障1.阀门使用过程中应避免过大的冲击力和振动。
2.如遇到闸板无法开启或关闭的情况，应及时检查是否有异物卡住。
五、附件本文档涉及附件：无六、法律名词及注释1.阀体：闸阀的外壳，与连接管道相连。
2.阀盖：覆盖在阀体上，并且与之相连。
3.闸板：通过旋转阀杆来控制开合的部件。
4.阀杆：与闸板相连，通过扭动阀杆手轮控制闸板的开合。
5.密封装置：保证阀门密封性能的部件，如密封圈等。
各种阀门说明书
通径 （mm）
25~150
25~200
工作压力 (MPa)
0.6
1.0
试验压力
密封
强度
0.66
0.9
1.1
1.5
试验温度
常温 常温
Ⅱ.作用原理和结构特点
3. 本阀有阀体、阀盖、阀杆、阀办、隔膜和驱动零件等组成。基本结构见图 1 4. 阀门的启闭是靠旋转手轮而达到的。当顺时针旋转手轮时，阀办下降使通路截断；反之阀
四、工作原理 手动阀门用手转动手轮，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀
门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。
五、保管、保养、安装和使用 5.1 阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。 5.2 长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。 5.3 安装前应仔细核对阀门标志是否与使用要求相符。 5.4 安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
止回阀说明书
1.范围
本 说 明 书 包 括 了 公 称 通 径 DN15mm~600mm(1/2”~24”) 、 公 称 压 力 PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、 升降式止回阀。
2.用途
2.1 本阀用于管道或装置中，防止介质倒流。 2.2 根据介质选用阀门的材质。 2.2.1 碳钢阀门适用于水、蒸汽、油品等介质。 2.2.2 不锈钢阀门适用于腐蚀性介质。 2.3 适用温度：
1.更换阀座 2.更换蝶板
驱动机构失效
1.连接键损坏脱落 2.锥销剪断
1.更换键 2.更换锥销
气动阀门的使用方法说明书
气动阀门的使用方法说明书使用方法说明书1. 引言气动阀门是一种常见的工业设备，广泛应用于流体控制系统中。
本使用方法说明书旨在向用户提供关于气动阀门的正确使用方法和操作指南，以确保阀门的正常运行和安全性。
2. 产品概述气动阀门是一种通过气压控制的自动化装置，能够在流体管道中实现流体的开启、关闭、调节和分配等功能。
它由阀体、阀盖、阀座、阀芯、活塞和气动执行器等组成。
3. 安全注意事项在使用气动阀门之前，请务必仔细阅读并遵守以下安全注意事项：3.1 确保阀门安装和维护时遵循相关安全规定和操作规程。
3.2 在操作过程中，避免过高的气压，以免对阀门和管道造成损坏或危险。
3.3 切勿将阀门用于超出其设计能力的工况，以免引发事故或损坏设备。
3.4 定期检查阀门和执行器的工作状态，如有异常及时维修或更换。
3.5 在操作阀门时，注意防止冲击、振动和异物进入阀门，以免影响其正常工作。
3.6 使用气动阀门时，请佩戴个人防护装备，确保人身安全。
4. 阀门安装与调试4.1 安装阀门前，请先确保工作区域干燥、清洁，避免灰尘和杂物进入阀门。
4.2 根据阀门的连接方式，正确选择管道和法兰，并确保连接紧固牢固。
4.3 安装完毕后，进行泄漏测试，检查管道和法兰连接处是否存在泄漏现象。
4.4 阀门调试前，请检查气源压力和电源电压是否符合阀门的工作要求。
4.5 在调试阀门时，使用适当的工具和设备，并按照阀门调节指示进行操作。
4.6 调试完成后，测试阀门的开启、关闭和调节功能，并确保阀门工作正常。
5. 阀门操作与维护5.1 操作阀门前，请确保气源处于正常状态，并确认气源压力符合阀门的工作要求。
5.2 气动阀门操作时，请遵循阀门的启闭顺序和操作规程，确保操作正确、平稳。
5.3 在长时间不使用阀门时，应及时关闭气源并进行定期维护保养，以延长阀门寿命。
5.4 阀门的定期维护包括清洁阀门表面、检查法兰连接处的紧固情况、润滑曲轴套等。
5.5 如发现阀门有异常现象，如泄漏、卡阻、无法闭合等，应及时停止使用，并寻求专业维修人员的帮助。

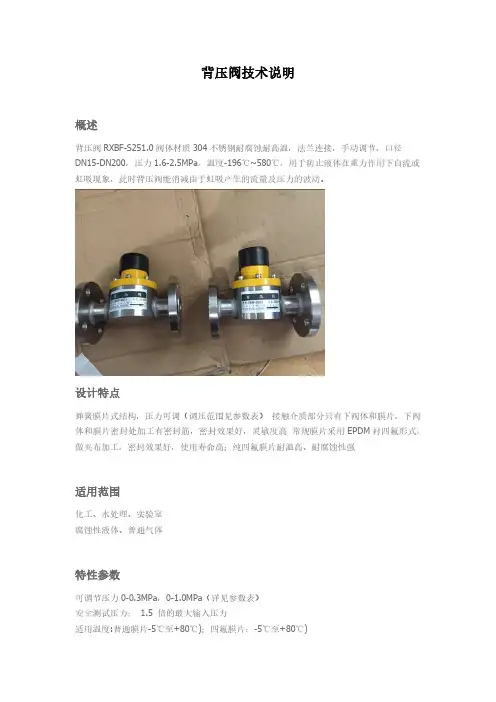

背压阀 RXBF-S251.0 技术说明书
背压阀技术说明
概述
背压阀RXBF-S251.0阀体材质304不锈钢耐腐蚀耐高温，法兰连接，手动调节，口径
DN15-DN200，压力1.6-2.5MPa，温度-196℃~580℃，用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。
设计特点
弹簧膜片式结构，压力可调（调压范围见参数表）接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强
适用范围
化工、水处理、实验室
腐蚀性液体、普通气体
特性参数
可调节压力0-0.3MPa，0-1.0MPa（详见参数表）
安全测试压力：1.5 倍的最大输入压力
适用温度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)。

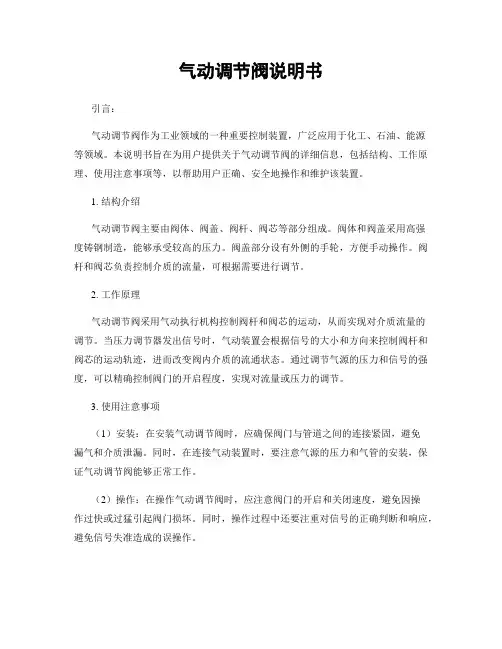

气动调节阀说明书
气动调节阀说明书引言：气动调节阀作为工业领域的一种重要控制装置，广泛应用于化工、石油、能源等领域。
本说明书旨在为用户提供关于气动调节阀的详细信息，包括结构、工作原理、使用注意事项等，以帮助用户正确、安全地操作和维护该装置。
1. 结构介绍气动调节阀主要由阀体、阀盖、阀杆、阀芯等部分组成。
阀体和阀盖采用高强度铸钢制造，能够承受较高的压力。
阀盖部分设有外侧的手轮，方便手动操作。
阀杆和阀芯负责控制介质的流量，可根据需要进行调节。
2. 工作原理气动调节阀采用气动执行机构控制阀杆和阀芯的运动，从而实现对介质流量的调节。
当压力调节器发出信号时，气动装置会根据信号的大小和方向来控制阀杆和阀芯的运动轨迹，进而改变阀内介质的流通状态。
通过调节气源的压力和信号的强度，可以精确控制阀门的开启程度，实现对流量或压力的调节。
3. 使用注意事项（1）安装：在安装气动调节阀时，应确保阀门与管道之间的连接紧固，避免漏气和介质泄漏。
同时，在连接气动装置时，要注意气源的压力和气管的安装，保证气动调节阀能够正常工作。
（2）操作：在操作气动调节阀时，应注意阀门的开启和关闭速度，避免因操作过快或过猛引起阀门损坏。
同时，操作过程中还要注重对信号的正确判断和响应，避免信号失准造成的误操作。
（3）维护：定期进行维护和检修是保证气动调节阀正常运行的重要措施。
清洁阀门及其周围的沉积物，检查各个部位的紧固性，及时更换磨损部件等都是维护工作的重要内容。
4. 应用领域气动调节阀广泛应用于各个工业领域，特别是对于需要高精度流量或压力调节的场合。
例如，在化工领域，气动调节阀可以用于控制各种介质的流动、稳压等，确保工艺过程的正常运行。
在石油领域，气动调节阀可以用于油气管道中的流量控制以及油气质量的调节。
在能源领域，气动调节阀可以用于锅炉和发电厂等设备中，保证燃烧效率和能源利用率。
结论：气动调节阀作为一种重要的控制装置，在工业领域发挥着关键的作用。
本说明书从结构、工作原理、使用注意事项和应用领域等方面对气动调节阀进行了详细介绍。
闸阀产品使用说明书
闸阀产品使用说明书一、用途和主要性能规范闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性。
二、应用和主要特点适用于生活用水、给排水系统、污水处理系统、化工流体输送等系统。
主要特点：全通径流道，阀门全开时闸板完全升离流道，流体阻力最小； 介质流动方向不受限制；全包胶闸板，阀板材质与介质零接触，密封性能良好； 无毒防腐涂装，阀门内外表面均采用无毒环氧静电喷涂；三、命名规则方式四、外型尺寸及零件材质1、黄铜闸阀：2、铸铁闸阀外形尺寸表：尺寸单位：mm4主要零件材质五、安装及使用说明1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足需用的要求；2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；3、在安装结束后需进行彻底地检查以确保安装无误；4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；6、注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；7、使用符合标准的法兰及对应螺栓固定。
黄铜手动闸阀产品使用说明书一、产品概述SZF系列黄铜手动闸阀（以下简称闸阀）是用来开启和关闭管道中的介质。
闸阀通过顺时针旋转手轮，闸板下降直到完全将通道切断，阀门关闭。
逆时针旋转手轮，闸板上升，直到阀门全开。
闸阀的启闭件是闸板，闸板与阀杆通过丝杆连接，通过旋转手柄，将旋转运动转变为闸板的直线运动，带动闸板打开或关闭阀门。
闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
闸阀通过阀座和闸板接触进行密封。
二、应用环境适用于生活用水、给排水系统、污水处理系统、暖通空调等系统。
阀门使用说明书
阀门使用说明书阀门是一种用于控制流体流动的装置，广泛应用于工业、建筑、农业等领域。
本使用说明书旨在帮助用户正确安装、操作和维护阀门，以确保其正常运行和延长使用寿命。
1. 产品概述阀门是一种控制流体流动的装置，常用于开启、关闭和调节管道中的液体或气体的流动。
根据不同的应用场景和工作原理，阀门可以分为多种类型，如球阀、闸阀、蝶阀等。
在本说明书中，我们将重点介绍球阀的使用方法。
2. 安装指南2.1 确保选择合适的阀门类型和规格，根据工作场景和流体性质选择球阀；2.2 在安装之前，必须检查阀门的外观是否完好无损，并检查阀体是否有防腐蚀涂层；2.3 根据管道规格和球阀的连接方式，选择合适的法兰或螺纹连接；2.4 安装球阀时，应先将法兰或螺纹连接加固好，确保不会漏气或漏液；2.5 安装完成后，应进行压力测试，确保球阀的密封性能正常。
3. 使用说明3.1 打开和关闭阀门：- 打开阀门：顺时针旋转阀门手柄或螺帽，使阀门处于完全打开的状态；- 关闭阀门：逆时针旋转阀门手柄或螺帽，使阀门处于完全关闭的状态。
3.2 调节流量：- 通过旋转阀门手柄或螺帽，可调节阀门开口大小，从而控制流体的流量；- 注意：请在检查阀门的额定压力范围内进行调节，避免损坏阀门或导致事故发生。
3.3 注意事项：- 阀门在操作前应检查密封性能，确保无泄漏现象；- 阀门在长时间闲置后，操作前应进行润滑保养，确保阀门灵活开闭；- 阀门在使用过程中如出现异常情况，应立即停止使用，并请专业人士进行检修。
4. 维护与保养4.1 定期检查阀门的密封性能和运行状态，确保阀门的正常工作；4.2 如发现阀门存在泄漏、生锈或其它损坏情况，应及时进行修理或更换；4.3 阀门需要定期润滑，以确保阀门的开闭灵活；4.4 在清洁阀门时，应使用中性清洁剂，并避免使用酸碱等腐蚀性物质。
5. 故障排除以下列举了一些可能发生的故障和排除方法：问题1：阀门漏水；解决方法：检查阀门密封垫片是否损坏，如有损坏应及时更换。
消防闸阀产品说明书
消防闸阀产品说明书一、产品概述消防闸阀是一种用于消防系统中的阀门，主要用于切断供水管道或消防系统中的水流。
它可以在突发火灾或其他紧急情况下迅速切断供水，防止火势蔓延和保护人员财产的安全。
消防闸阀采用可靠的结构设计和高品质的材料制造，确保其可靠性和安全性。
二、产品特点1.结构简单：消防闸阀采用简单的闸板结构设计，操作方便，维护方便。
2.寿命长：闸板采用高品质材料制造，经过严格的工艺处理，耐腐蚀，使用寿命长。
3.快速切断：消防闸阀具有迅速切断供水的功能，可及时应对紧急情况。
4.可靠性高：消防闸阀采用高品质的密封材料，确保其密封可靠，防止漏水现象发生。
5.安全性强：消防闸阀具有结实的结构和稳定的性能，能够承受高压和大流量的水流，保证消防系统的正常运行。
6.安装简便：消防闸阀采用螺纹连接或法兰连接，安装简便快捷。
三、产品规格1.压力等级：常见的压力等级有0.6MPa、1.0MPa、1.6MPa等，可根据用户需求定制。
2.尺寸范围：消防闸阀的尺寸范围一般为DN50-DN800，用户可根据实际情况选择合适的尺寸。
3.材质：常见的材质有铸铁、不锈钢、铜等，用户可根据使用环境和介质的特性选择合适的材质。
四、安装与使用1.安装前必须检查消防闸阀的外观是否完好，闸板是否灵活，密封性能是否良好。
2.消防闸阀可以根据需要安装在水源进水管道、消防系统的供水管道等位置。
3.使用时，将阀门手柄或电动执行机构操作，使闸板打开或关闭。
4.在正常情况下，消防闸阀应保持完全打开状态，以确保消防系统的正常供水。
在发生紧急情况时，及时关闭闸板，切断供水，以防止火势蔓延。
五、维护与保养1.定期检查消防闸阀的操作性能、密封性能和阀体的破损情况。
2.如发现闸板存在卡滞、松动等情况，应及时进行维修或更换。
3.保持消防闸阀清洁，并做好防锈处理，以延长使用寿命。
六、注意事项1.使用过程中应严格按照操作规程操作，确保操作正确。
2.在安装和维修时，应切断供水，防止意外发生。
球阀 使用说明书
球阀使用说明书球阀使用说明书1.简介1.1 球阀定义1.2 球阀的工作原理1.3 球阀的主要组成部分2.产品特点2.1 阀体材质2.2 阀门类型2.3 连接方式2.4 使用环境要求2.5 阀门的优点3.安装3.1 环境准备3.2 安装步骤3.2.1 阀门准备3.2.2 连接管道3.2.3 固定阀门3.2.4 测试阀门3.3 定位装置的安装（适用于自动球阀）3.4 电动装置的安装（适用于电动球阀）4.使用4.1 操作步骤4.1.1 手动球阀的操作4.1.2 自动球阀的操作4.2 注意事项4.2.1 使用前的检查4.2.2 阀门的开启和关闭4.2.3 阀门的维护保养5.故障排除5.1 无法开启或关闭阀门5.2 阀门漏气5.3 阀门卡住或堵塞5.4 其他常见故障6.附件6.1 阀门相关配件6.2 阀门示意图7.法律名词及注释7.1 根据本文档中所述，球阀指的是一种用于控制流体流动的阀门装置。
7.2 阀体材质是指球阀所使用的主要材料，常见的材质包括不锈钢、铸铁和铜合金等。
7.3 连接方式是指球阀与管道之间的连接方式，包括螺纹连接、焊接连接和法兰连接等。
7.4 环境要求是指球阀在使用时所需的温度、压力和介质等条件。
7.5 自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。
附件：1.阀门示意图2.安装准备检查表3.球阀维护保养手册4.球阀使用常见问题解答指南法律名词及注释：1.球阀：根据本文档中所述，球阀指的是一种用于控制流体流动的阀门装置。
2.阀体材质：阀体材质是指球阀所使用的主要材料，常见的材质包括不锈钢、铸铁和铜合金等。
3.连接方式：连接方式是指球阀与管道之间的连接方式，包括螺纹连接、焊接连接和法兰连接等。
4.环境要求：环境要求是指球阀在使用时所需的温度、压力和介质等条件。
5.自动球阀：自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。
费希尔调压阀说明书
费希尔调压阀说明书费希尔调压阀是一种技术先进、性能稳定的调节阀，通常用于液体、气体、蒸汽等介质的调节。
本说明书旨在介绍费希尔调压阀的结构、工作原理、安装使用、维护保养等方面的相关知识，以帮助用户正确使用并保障其安全运行。
一、结构简介费希尔调压阀由阀体、阀座、阀瓣、弹簧、阀盖等部件组成。
阀盖上设有调节螺帽和开放、关闭阀门的螺旋杆，通过杆与弹簧连接，使弹簧产生一定的压力。
阀瓣则通过旋转与阀座接触，用于调节介质的流量和压力。
阀座面采用不锈钢材料，能够耐受多种介质的腐蚀。
二、工作原理在正常工作状态下，压力入口通过管道进入阀体内部，由阀瓣调节介质流量、降压，经过阀座后流出调压阀输出口。
当介质压力高于设定值时，弹簧压缩，阀瓣适时关闭，介质流量减小，压力降低。
反之，当介质压力低于设定值时，弹簧伸长，阀瓣逐渐打开，介质流量增大，压力升高。
通过阀体上的调节螺帽，可以调节弹簧压力和阀门开度，实现对介质压力的精确控制和调节。
三、安装使用1.安装前应检查调压阀各部件是否完好，防止阀体内有杂物影响正常工作。
2.安装时应按照调压阀进出口标志和箭头方向正确安装。
3.应注意安装调压阀前后管道的清洁和对接完好，避免介质泄漏。
4.在安装前，应检查弹簧是否适合工作压力，如需要更换，请使用原厂生产的配套弹簧。
5.应注意不要损坏调节螺帽和阀门螺旋杆，避免调节不准确。
四、维护保养1.调压阀定期检查：每1-2个月对调压阀进行检查，观察是否有异常噪声、泄漏等情况，如有则及时处理。
2.清洗：清洗调压阀要用温水或清洁剂对外壳和内部部件进行清洗。
3.故障排除：如调节不准确或存在泄漏等问题，需及时调整或更换相应零件。
通过本说明书的介绍，用户可以了解到费希尔调压阀的结构、工作原理、安装使用和维护保养等方面的知识。
在实际使用中，用户应根据实际情况进行操作，确保调压阀的安全稳定运行。
方形气动闸板阀说明书
方形气动闸板阀说明书一、产品介绍方形气动闸板阀是一种常用的工业阀门，它由阀体、气缸、闸板等组成。
该阀门可通过控制气缸的工作，实现阀门的开启和关闭。
方形气动闸板阀广泛应用于石油、化工、电力、冶金等行业，可用于控制气体、液体、流体的通断和调节。
二、结构与工作原理方形气动闸板阀的阀体为方形，具有较高的强度和可靠性。
阀体两侧设有法兰，便于与管道连接。
气缸与闸板连接，通过压缩气体驱动气缸工作，从而实现闸板的开启和关闭。
方形气动闸板阀的工作原理是通过控制气缸内的气体压力来驱动闸板。
当气缸内的气体压力达到一定数值时，气缸会将这股力传递给闸板，使其向阀体内运动。
相反，当气缸内的气体压力降低至一定程度时，闸板会被气体压力和弹簧力推动，从而关闭阀门。
三、应用及优点方形气动闸板阀被广泛应用于各个工业领域，其优点主要有以下几个方面：1. 快速开启和关闭：方形气动闸板阀采用气缸驱动，响应速度快，能够快速实现阀门的开启和关闭，提高生产效率。
2. 密封性能好：方形气动闸板阀的闸板与阀座配合紧密，能够有效阻止介质泄漏，保证系统的密封性。
3. 维护保养简单：方形气动闸板阀结构简单，易于拆卸和维修。
同时，闸板材质优良，具有耐磨、耐腐蚀等特点，减少了维护工作量。
4. 耐压能力强：方形气动闸板阀阀体采用高强度材料制造，能够承受较大的压力，适用于高压工况。
四、选型与安装选型及安装是使用方形气动闸板阀的重要环节。
在选型过程中，需考虑介质性质、管道压力、温度及流量等因素，选择合适的规格和材质。
在安装方面，首先要确保阀门与管道连接的密封性，避免泄漏现象。
其次，要保证阀门连接的牢固度，防止因振动而松动。
最后，需要检查阀门的开关状态是否正常，以保证其正常的工作。
五、注意事项在使用方形气动闸板阀时，需要注意以下几个事项：1. 阀门操作前需检查气源供应是否正常，并确保气源压力符合规范要求。
2. 定期检查阀门的密封性能，发现异常及时进行维修或更换。
3. 使用过程中，应避免阀门受到外力冲击或过大的负荷。
润新多功能控制阀说明书
润新多功能控制阀说明书一、产品概述润新多功能控制阀是一种集流量控制、压力调节、水质净化等多种功能于一体的水处理设备。
该阀设计精良，性能稳定，广泛应用于家庭、工业、商业等领域的水处理系统中。
二、阀体结构润新多功能控制阀的阀体主要由阀座、阀芯、弹簧、密封圈等组成。
阀座和阀芯采用优质材料制成，具有良好的耐磨、耐腐蚀性能。
弹簧和密封圈的设计保证了阀门的密封性能和稳定性。
三、工作原理润新多功能控制阀通过改变阀芯与阀座之间的间隙，来调节水流量和压力。
当水流量或压力发生变化时，阀芯会自动调整位置，保持水流量和压力的稳定。
同时，阀门内部安装的过滤网和净化装置可以有效去除水中的杂质和有害物质。
四、安装指南1. 确定安装位置，选择通风良好、无强烈震动和磁场干扰的地方。
2. 根据阀门尺寸和要求，预留合适的空间和接口。
3. 安装时，确保阀门与管道垂直或水平，避免倾斜。
4. 使用合适的工具进行安装，确保密封圈完好无损。
5. 安装完成后，检查阀门是否牢固，无渗漏现象。
五、操作说明1. 打开阀门时，顺时针旋转手轮或电动操作按钮。
2. 调整阀门至所需流量和压力，保持稳定状态。
3. 当需要关闭阀门时，逆时针旋转手轮或电动操作按钮。
4. 定期检查阀门的工作状态，确保正常。
5. 如遇问题，及时联系专业人员进行检修。
六、调试维护1. 在初次安装或更换部件后，需要进行阀门调试，确保工作正常。
2. 定期检查阀门内部过滤网和净化装置的清洁状况，如需清洁或更换应及时处理。
3. 对于长时间未使用的阀门，需进行全面的检查和维护。
4. 在维护和检修时，请遵循相关安全规定，避免发生意外事故。
七、常见问题与解决1. 阀门漏水：可能是由于密封圈老化或损坏所致，需更换密封圈。
2. 阀门无法关闭或开启：可能是由于阀芯或手轮松动或损坏所致，需检查并紧固或更换部件。
3. 流量和压力调节不正常：可能是由于阀芯磨损或堵塞所致，需更换阀芯或清洗阀门。
4. 水质净化效果不佳：可能是由于过滤网或净化装置堵塞所致，需清洗或更换部件。
自立式调节阀说明书
自立式调节阀说明书一、工作原理二、结构特点1.阀体材质多样化，常见的有铜、铸铁、不锈钢等。
2.阀芯材质多样化，可根据介质特性选择不同材质的阀芯。
3.阀座采用可拆卸结构，方便维护和更换。
4.接口形式多样化，可根据用户需求提供不同接口标准的阀门。
5.自动控制系统可与调节阀配套，实现远程控制和自动化控制。
三、安装方法1.在安装调节阀前，先确保介质供应管道的压力已经降至最低，并关闭供应阀门。
2.将调节阀安装在管道上，并根据阀门接口标准连接管道接口。
3.通过螺栓将调节阀与管道固定，确保阀门稳固可靠。
4.检查阀门的密封性能，确保阀门能够正常关闭。
5.请参考阀门说明书进行电动装置或气动装置的安装。
四、操作注意事项1.在操作调节阀前，请确保操作人员已经接受过相关培训，掌握了阀门的操作要点。
2.调节阀在操作过程中可能产生噪音或振动，操作人员应佩戴适当的防护装备，以确保人身安全。
3.调节阀的控制信号应准确可靠，避免信号干扰或中断。
4.定期检查调节阀的工作状态，确保阀门的可靠性和性能。
如发现问题，请及时进行维修或更换阀门。
5.请遵循相关的安全规定，确保操作环境安全可靠。
五、维护保养1.定期检查调节阀的密封性能，如有泄漏，请及时更换密封件。
2.清洁调节阀的内部和外部表面，防止杂物堆积和腐蚀。
3.定期润滑调节阀的移动部件，确保阀门的灵活性和运行效果。
六、常见问题解决方法1.阀芯无法移动：可能是由于阀芯卡死或堵塞导致的。
请检查阀芯和阀座，并清理阀芯上的杂质。
2.阀门泄漏：可能是由于阀门密封件磨损或老化导致的。
请检查密封件并及时更换。
3.阀门无法关闭：可能是由于阀门内部有异物或结垢导致的。
请清理阀门内部，并确保阀门能够正常关闭。
阀体铸造工艺说明书
阀体铸造工艺说明书一：工艺分析1、审阅零件图工艺方法：铸造零件材料：HT250 零件名称：阀体零件重量：1.345kg 铸件毛重约为1.7485kg生产数量是10000件，属于大批量生产2、零件的技术要求零件在铸造方面的技术要求：铸造圆角半径不得超过1mm;铸件应进行时效处理;铸件应进行清理，保证表面平整;零件加工完后所有棱边应去除毛刺;不加工表面先涂以防锈漆，再涂以绿色油漆。
3、选材的合理性阀体选用的材料是HT250，为灰铸铁。
灰铸铁的壁厚不应过厚。
铸件形状不应太复杂。
灰铸铁具有两行的减震性和润滑性，可以满足阀体的防震和耐磨性能。
4、审阅铸件的结构工艺性铸件轮廓尺寸为81×103.5×66mm3，查表得砂型铸造的最小壁厚为3~4mm，铸件质量为1.345kg，材料为灰铸铁，查表得砂型铸造时铸件的临界壁厚为12~15mm，壁厚越大，圆角尺寸也相应增大。
对于小型铸铁件，铸件圆角半径可取相邻壁厚度平均值的1/3~1/5。
二：工艺方案设计1、造型、造芯方法和铸型种类造型方法：手工砂箱造型造芯方法：手工刮板造芯2、浇注位置的确定根据机械制造课程辅助工艺设计中关于浇注位置的确定原则; (1)应将铸件的重要加工面或主要受力使用面等要求较高的部位放在下面。
(2)薄壁铸件应将薄而大的平面放在下面或侧面、倾斜。
将铸件水平放置，使两个加工面在侧壁位置，并且有利于型芯的固定、排气和检验。
确定浇注位置在中部。
3、分型面的确定选中间最大截面为分型面，以便于起模、下芯和检验，分模面与分型面一致。
确定分型面在铸件中间偏下。
4、砂箱中铸件数目的确定阀体的重量为1.345kg，“铸件重量”选择<5kg，对应的“砂箱尺寸”为<400，最小吃砂量分别查询得到a=20mm,b=30mm,c=40mm,d或e=30mm.f=30mm,g=20mm。
铸件本身的长度为103.5mm，因此砂箱中只能放置两个铸件，以节省铸造成本。
正泰 500X 泄压（持压）阀 说明书
500X泄压（持压）阀说明书产品简介：该阀是我公司工程技术人员参照美国、法国和国内同类型的先进产品进行设计和制造的。
在传动方式上采用了水力操作并能自动控制。
阀体采用了流线型设计，内部水头损失小。
该阀的主要特点是即可以作泄压阀，又可以作持压阀。
作泄压阀时可将给水管中超过向导阀安全设定值之压力释放，并维持管中压力于一安全设定值以下，以防止管中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其它给水系统之泄压用，以防止水压过高造成系统危险，作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力，总之该产品是用于供水系统理想产品。
该阀由主阀、导阀、针阀、球阀、压力表等组成，由于导阀导阀、针阀、球阀和压力表等要用导管与阀相连接，所以统称为导管控制系统，如下图所示：19过滤器铜、不锈钢18螺栓螺母碳钢17球阀铜16压力表铁壳镀铬15针阀铜14泄压导阀铜13球阀铜12球阀弹簧11吊环碳钢10阀盖铸钢、铸铁9球阀铜8膜片橡胶+尼龙网7膜片压板碳钢6阀盘碳钢+橡胶5密封件丁腈橡胶4螺帽碳钢3阀杆2Cｒ132阀体铸钢、铸铁１阀杆堵丝碳钢序号名称材料工作原理及用途：作泄压阀用时，主阀安装于泄水旁路，即主管道并连安装。
当上游压力逐渐上升超过导阀14设定值勤以下时，主阀才缓慢关闭，避免了水锤的发生，保证了管线的安全。
作泄压阀主要用于消除因流量供大于需而逐渐增大的过高压力，如消为栓系统的消防初期、自动喷淋以及各种给水系统的水泵出口处。
作持压阀用时，主阀安装于主管路上。
即主管道串连安装。
只要主阀上游的供水压力低于导阀14的设定值时，主阀就处于关闭状态。
当主阀上游的供水压力超过导阀设定值时，主阀才会打开，向主阀下游供水，从而保证了主阀上游的供水压力。
主要用于维护城市干管最低供水压力，特别是发生火灾时，可防止支管用户过度抽水降压。
主要技术性能安装和调节（打压时注意：1。
针形阀打开，2。
三个球阀关闭）1.主阀最佳安装方式是水平安装，阀盖朝上，其它安装方式也能达到使用功能，安装前要彻底清除管道内的杂物。
kcsj-08阀体设计说明书
汽车设计工艺学题目: 设计kcsj-08阀体的机械加工工艺规程及工艺装备学生姓名朱俊峰、专业车辆工程学号 222011322220254、班级 2011级1班指导教师成绩2013年11月目录目录........................................................................................................... - 1 -一．阀体的技术要求分析及零件图的检验 ........................................................ - 3 -1.阀体的技术要求 .................................................................................... - 3 -2．阀体的零件图 ..................................................................................... - 3 -二．确定毛坯 ............................................................................................... - 4 -1.选择毛坯种类 ....................................................................................... - 4 -2．毛坯形状的确定 .................................................................................. - 4 -3.毛坯尺寸的确定.................................................................................... - 5 -三．拟定阀体工艺路线.................................................................................... - 5 -1.定位基准的选择.................................................................................... - 5 -2.表面加工方法的确定 ............................................................................. - 5 -3.加工阶段的划分.................................................................................... - 6 -4．工序顺序的安排 .................................................................................. - 6 -5.确定阀体工艺路线................................................................................. - 7 -四．工艺装备的选择 ....................................................................................... - 7 -1.机床的选用........................................................................................... - 7 -2．刀具的选用......................................................................................... - 8 -3.量具的选用........................................................................................... - 8 -五．加工余量、工序尺寸的确定....................................................................... - 9 -1．确定加工余量的目的............................................................................ - 9 -2．工序余量的选用原则............................................................................ - 9 -3.阀体零件的加工余量 ............................................................................. - 9 -六．切削用量、时间定额的计算..................................................................... - 10 -1.切削用量的计算.................................................................................. - 10 -2.粗铣下端面的切削用量计算.................................................................. - 10 -3.精铣下端面的切削用量的计算 .............................................................. - 10 -4 螺纹孔................................................................................. - 11 -4.钻M8t的计算 .............................................................................. - 11 -5.基本时间mt的计算............................................................................. - 12 -6．辅助时间a7.其他时间的计算.................................................................................. - 12 -七．阀体零件的夹具设计............................................................................. - 13 -结论 ............................................................................................................ - 14 -参考文献...................................................................................................... - 14 -一．阀体的技术要求分析及零件图的检验1.阀体的技术要求1．下端面粗糙度要求Ra6.3；2．上端面粗糙度要求Ra6.3；3．前端面粗糙度要求Ra6.3；4．后端面粗糙度要求Ra6.3，相对于底面A垂直度公差要求0.06；5．孔φ28的精度等级为H7，粗糙度要求Ra3.2，φ35粗糙度要求为Ra12.5；6. 孔φ22的精度等级为H8，粗糙度要求Ra3.2，φ32粗糙度要求Ra3.2，孔中心线与下端面尺寸公差为±0.01，与后端面垂直度公差要求为0.06；7. 上端面加工两个螺纹孔，中心距尺寸偏差±0.02；8. 前端面加工四个螺纹孔，无尺寸、位置公差要求；各表面的精度要求和表面粗糙度要求可以通过机械加工的方法来获得。
FTBHR型锻钢球阀使用说明书(中文)
球阀阀体设计说明书
球阀阀体设计说明书一、零件铸造工艺要求和特点1.零件的生产条件、结构及技术要求•零件名称：球阀阀体•零件生产批量：成批生产•零件材质：ZG230--450•零件的外型示意图如图1所示，球阀的零件图如图2所示，球阀的外形轮廓尺寸为96mm80mm76mm，主要壁厚7mm，最小壁厚7mm，最大壁厚15mm，为一小型铸件；铸件除满足几何尺寸精度及材质方面的要求外，无其他特殊技术要求。
图1 球阀外形示意图图2 球阀零件图2.零件铸造的工艺性对于零件的铸造工艺性审查、分析如下：零件的轮廓尺寸为96mm80mm76mm。
砂型铸造条件下该轮廓尺寸的最小允许壁厚查《铸造工艺课程设计手册》表1-2得：最小允许壁厚为6mm。
而设计零件的最小壁厚为7mm。
符合要求。
从零件的整体结果及尺寸看，该零件的壁厚相差并不是很大，而且在壁厚不一致处的过度属于平缓过度，能够满足铸造生产的要求，因此，该零件的结构满足铸造工艺性要求。
二.零件铸造工艺方案1.造型、造芯方法的选择零件的轮廓尺寸为96mm80mm76mm，铸件尺寸较小，属于中小型零件且要成批生产。
采用湿型粘土砂造型灵活性大，生产率高，生产周期短，便于组织流水生产，易于实现机械化和自动化，材料成本低，节省烘干设备、燃料、电力等，还可延长砂箱使用寿命。
因此，采用湿型粘土砂机器造型，模样采用金属模。
采用树脂砂手工制芯。
2.浇注位置和分型面的确定•（b）（c）图3 零件分型面位置图根据该零件的结构特点可以选择如图3所示的三种分型位置。
图3(a)(b)的铸件大部分置于下箱，有利于造型。
但是砂芯放置比较麻烦，而且铸件的重要部分没有置于下部，大平面朝上放置容易产生气孔、非金属夹杂等缺陷。
采用图3(c)所示分型位置，砂芯制作和放置都比较方便，有利于大批量生产。
同时有利于实现顺序凝固。
综合以上，采用图3(c)所示分型位置。
浇注位置在分型面上。
三．铸造工艺参数的确定1.铸件尺寸公差零件为砂型铸造机器造型大批量生产，由《铸造工艺课程设计手册》查表2-2得：铸件的尺寸公差为CT8～10级，取CT9级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三明学院课程设计说明书题目：设计“阀体”零件的机械加工工艺规程（大批量生产）班级10机械设计与制造学号20100624134设计者陈学善指导老师邓志勇2012年12月9日目录机械制造基础课程设计任务书 (2)序言 (3)1 零件的分析 (4)1.1零件的作用 (4)1.2零件的工艺分析 (4)1.3确定生产类型 (4)1.4确定毛坯 (4)2 工艺规程设计 (7)2.1选择定位基准 (7)2.2零件表面加工方法选择 (7)2.3制定工艺路线 (7)2.4夹具设计 (10)3 总结 (12)参考文献 (13)机械制造基础课程设计任务书设计题目：设计“阀体”零件的机械加工工艺规程（大批量生产）设计要求：1.未注明铸造圆角R2～32.材料：HT300设计内容：1.熟悉零件图2.绘制零件图（1张）3.绘制毛坯图（1张）4.编写工艺过程综合卡片(1张)5.工序卡片（3张）6.课程设计说明书（1份）2012年12月4日序言机械制造基础课程设计是一个重要的教学环节，也是我们学完大学的全部基础课、技术基础课以及大部分专业课之后所进行的一项培养我们机械设计与制造能力的重要实践活动。
这让我们在毕业设计之前对所学的课程进行一次深入的综合性的了解和总复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。
课程设计的主要目的：（1）通过课程设计使我们综合运用机械制造基础课程及相关的必修课程的知识，起到巩固、融会贯通及拓展有关机械制造方面的知识的作用，树立正确的设计思路；（2）通过课程设计的实践，培养了学生分析和解决工程实际问题的能力，使我们掌握机械零件的设计、加工及检验的方法；（3）提高了我们的设计和分析能力，如计算能力、绘图能力、计算机辅助设计能力等，同时，也使我们熟悉设计资料及手册的使用。
这次设计使我们能综合运用机械制造装备设计中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来的从事工作打下了良好的基础。
1零件的分析1.1 零件的作用题目所给定的零件是容积式压缩机的阀体。
它是将阀内介质压缩，一端连接压缩活塞，一端与输出口螺纹连接。
通过阀体内的活塞的往复运动，压缩介质，产生压缩作用。
1.2 零件的工艺分析通过对该零件的重新绘制，对零件进行分析，该零件属于类回转体零件，主体部分以中心轴为回转中心，但是在外圆上附有两个尺寸不同的凸台，二者轴线之间角度为90度，回转中心在同一径向平面上。
该工件两端的沉孔和内腔的壁精度要求高，内腔壁的精度为7级，且粗糙度要求为Ra为3.2，要求高。
零件两端的沉孔精度为11级。
该零件属于类回转体的，两个端面和内腔需要加工，各表面的加工精度和表面粗糙度能够通过机械加工获得。
首先加工两个端面，其中大端面为设计基准，内腔各尺寸以轴线和大端面为设计基准，要求较高的精度，且内腔尺寸较大，可采用镗削加工。
大端的各个孔，位置分布均匀，且大端厚度不大，便于对空的加工。
总的来说，该零件的工艺性较好。
1.3 确定生产类型根据设计要求可知：Q=6000件/年，且零件总体尺寸适中，为轻型零件，生产类型为成批生产。
1.4 确定毛坯（1）根据零件图要求，零件材料为HT300，形状简单，故采用铸件毛坯。
由于零件的生产类型为成批生产，故采用砂型铸件，效率高，同时保证了毛坯尺寸，便于加工。
（2）设计毛坯图根据零件尺寸，确定外圆叫半径为3mm，内圆角半径为3mm，是圆角尺寸能保证各表面的加工余量。
确定分模位置，零件为类回转体零件，结构简单。
为便于起模，分模位置选在零件的中心周线上，分型面为过零件轴心和大凸台轴线的面。
热处理方式采用时效处理，消除毛坯内部应力，以保证加工精度。
（3）确定机械加工余量、毛坯尺寸和公差根据《机械制造技术基础课程设计》第126 页的表格内容，确定零件的公差等级CT 为13级，加工余量等级MA为H 级。
根据表4-3，根据零件尺寸和精度等级，确定铸件毛坯的单边和双边毛坯加工余量。
根据各加工表面的加工余量和零件尺寸，确定毛坯的尺寸。
对于毛坯尺寸直径小于30mm 的孔，在毛坯上应为实心。
根据《机械制造技术基础课程设计》第129 页表4.3，查得零件两端和孔为双边加工余量，而外圆上的两个凸台的高度均为单边加工余量。
根据零件尺寸，双边加工余量中，确定孔的每边加工余量为 4.5mm，两端面每边加工余量为7mm，单边加工余量中，确定大小凸台高度方向的加工余量分别为6.5mm和 4.5mm。
零件其余部分无需加工，故无加工余量.表1-1 尺寸公差等级根据《机械制造技术基础课程设计》P126表4.1成批和大批量生产的尺寸公差等级查得该铸造尺寸公差等级为CT13级。
再根据上面表1查得该铸件的加工余量等级为MA-H级。
从而可以确定各表面的加工余量如表1-2所示：1-2阀体零件毛坯<铸件>尺寸2 工艺规程设计2.1 选择定位基准基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证和提高，同时，生产率也得到提高。
否则，加工工艺过程中会出现很多问题，更有甚者，还会造成零件的大批报废，使生产无法正常进行，并且给企业带来巨大损失。
该零件为类回转类零件，故选择外圆为粗基准。
由大端面和内腔孔轴线为设计基准，故遵循“基准重合”原则，采用大端面和内孔及端面的小孔为精基准。
2.2零件表面加工方法的选择（1）大端面表面粗糙度要求高，尺寸较大，且为回转类，故采用车削加工，为保证精度要求，进行粗车和精车。
（2）小端面采用车削加工，外圆定位，为保证精度，进行粗车和精车。
（3）两端面的沉孔由于精度高，为10级精度，尺寸适中，故采用车削，且为精车加工。
（4）内腔各孔内腔各孔精度高，为7级精度，尺寸适中，故采用精镗加工，保证精度。
（5）凸台端面采用车床加工，同时进行车螺纹，小凸台的螺纹孔直接打孔而成。
（6）大端面孔进行钻削加工，在钻床上打孔，攻螺纹孔。
2.3制定工艺路线加工工艺路线为有端面至内腔，按照先加工基准面级先粗后精的原则，零件的加工工艺路线确定，具体工艺路线见附加工工级过程卡1.工序设计工序一、二为大端面的加工和内腔的加工，工序三、四位小端面和内腔的加工，工序五、六为凸台的加工，工序七位凸台上孔的加工，工序八位大端面上孔的加工。
具体附卡的加工工艺过程卡和加工工序卡。
2确定工序内容工序卡一上的工序为加工大端面和内腔的加工。
1.加工机床的确定根据零件的尺寸和加工精度的要求，确定车床加工采用车床C620-1。
2.加工刀具和夹具的确定零件材料为HT300，故选用刀具材料为YG6 刀具。
工步一YG6 90°端面车刀。
工步二YG6 镗刀。
工步三YG6 镗刀。
3.确定切削用量ａp（1）背吃刀量大端面由于粗加工余量为6mm，故背吃刀量ａp选择为6/2=3mm。
内孔∮60mm 粗加工余量为 4.25mm，加工一次，故背吃刀量ａp 为4.25mm。
内孔∮48mm 粗加工余量为 4.35mm，加工一次，故故背吃刀量ａp 为 4.35mm。
（2）进给量f根据《机械制造技术基础》查得本工序中个工步进给量f。
工步一：粗车大端面进给量f=1mm/r工步二：粗镗内孔∮60mm 进给量f=0.5mm/r工步三：粗镗内孔∮48mm 进给量f=0.5mm/r（3）切削速度Vc根据《机械制造技术基础》，根据工件材料、切削深度和进给量，初步确定各工步的切削速度。
工步一 Vc =60m/min工步二 Vc=71m/min工步三 Vc=71m/min根据公式n=1000v/πd，计算出初定的机床转速，然后根据所选机床的各级转速，确定各个工步的机床转速。
工步一n=150r/min工步二n=380r/min工步三n=470r/min根据确定的机床转速，根据公式V=vπd/1000再次确定各个工步的精确切削速度：工步一 Vc=60.29m/min工步二 Vc=71m/min工步三 Vc=70.40m/min4.确定工时定额根据公式T d=T j+T f+T b+T x+T z/500确定工件的工时定额。
其中Tj=L/fn计算出基本时间，然后根据一定得比例，分别计算出Tf、Tb、Tx、Tz各个参数。
其中Tf = （15%-20%）TjTb = （2%-7%）TjTx= （2%-4%）TjTz= （3%-5%）Tj根据以上公式，确定出各个工步的工时定额：机动时间 Tj辅助时间Tf综上所述，各个工步的工时定额如下：工步一 Td=86.4s工步二 Td=20.4s工步三 Td=20.4s工序卡一各个主要参数确定，具体见附卡工序卡一。
其他工序卡参数确定方法相同，不再详细列出，具体数据见附卡2.4夹具设计本夹具是工序五使用的加工大凸台内孔、端面和小凸台内孔、端面的车床专用夹具，在C620-1车床上加工，进行精镗内孔、内槽，端面和倒角的加工。
所设计的夹具装配图和零件图如附图所示。
有关说明如下。
（1）定位方案工件以加工过的大端面为设计基准，故采用一面两孔定位，以大端面和内腔孔、大端面上光孔为定位基准作为定位方案，其中大端面定位，消除3个自由度，以内腔孔定位消除2个自由度，以大端面上∮14光孔定位，消除1个自由度，共限制了6个自由度。
（2）加紧机构根据零件结构和定位方案，工件在夹具通过手动加紧即可满足要求。
采用二位联动勾形压板加紧机构在零件大端径向方向加紧，两个勾形压板分别在工件大端面的直径的两端，保证加紧有效，防止在高速车削工程中工件的震动和倾覆。
两个勾形压板采用螺母拧紧，同时两个压板之间有联动加紧机构，使只需操作一个压板加紧即可同时使另一个同时加紧，保证了加紧的同步性，提高加紧效率。
手动加紧可免去夹紧力的计算。
（3）夹具与机床的连接元件采用 C 型车床过渡盘，采用三个螺栓与夹具连接，能充分保证过渡盘与夹具的同轴度，同时采用莫氏锥度与车床主轴连接，保证精度。
（4）夹具体工件的定位元件与加紧元件由夹具体连接起来，保证了定位精度和加紧的可靠性，实现全部功能。
（5）使用说明安装工件时，松开勾形压板上的紧固螺母，压板上升，自动转过90度，此时放下零件，然后插入菱形定位销，保证定位，然后旋下螺母，使两个压板联动加紧。
加工完一个凸台后，松开压板，拔下菱形定位销，使工件旋过90度，再次用菱形定位销定位，压紧压板，进行另一个凸台的加工。
（6）机构特点该夹具结构简单，操作方便，联动加紧精度高，定位准确，加紧可靠。
同时采用销定位，旋转定位准确，精度高。
夹具结构紧凑，同时能够和机床紧凑连接，连接方便。
3 总结通过设计，培养了我独立思考问题和解决问题的能力。
树立了正确的设计思想，掌握了零件产品设计的基本方法和步骤。
