电能表正确接线
三相三线有功电能表常见错误接线解析
三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。
在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。
单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。
不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。
1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。
在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。
具体分析步骤如下：三相三线带电线路检查，相关数据测量。
电能表接线ppt课件
七、电能表接线图
10
负 载 零线
图3 单相电能表经电流互感器接入共用电压线和电流线的接
线图
11
12
负 载 零线 图4单相电能表经电流互感器接入，分用电压线和电流线的接线图
图4接线方式功率表达式
13
零线或火线 图5 单相电能表经电压电流互感器接入共用电压和电流线路的接线图 图5接线方式功率表达式
w K1 K2
L1 L2
负 荷 侧
46
当 cos 0.8 ，时 36o50, tg 0.75
则更正系数为：
kp
2 3 1.396 3 0.75
则更正率为：
p k P 1
所以，应追补电量为：
A 39.6 Wh
P
47
例题：
有一只三相三线有功电能表，在A相电压回路断 线的情况下运行了四个月，电量累计为5万kW·h(千 瓦时），功率因数要约为0.8，求追补电量。
• g）互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回 路。连接导线截面积应按电流互感器的额定二次负荷计算确定，至少 应不小于4mm2。对电压二次回路。连接导线截面积应按允许的电压 降计算确定，至少应不小于2.5mm2。
• h）互感器实际二次负荷应在25%-100%额定二次负荷范围内；电流 互感器额定二次负荷的功率因数应为0.8-1.0；电压互感器额定二次功 率因数应与实际二次负荷的功率因数接近。
• b）接入中性点绝缘系统的3台电压互感器，35kV及以上的 宜采用Y/y方式接线； 35kV及以下的宜采用V/v方式接线。 接入非中性点绝缘系统的3台电压互感器，宜采用Y0/y0方式 接线，其一次侧接地方式和系统接地方式一致。
• c）低压供电、负荷电流为50A及以下时，宜采用直接接入 式电能表；负荷电流为50A以上时，宜采用经电流互感器接 入式的接线方式。
三相数字式电能表接线方法
三相数字式电能表接线方法三相数字式电能表是一种用于测量三相交流电能消耗的仪表。
它通过接线方法与电源和负载连接，实现对电能的准确测量。
接下来将介绍三相数字式电能表的接线方法及其作用。
一、三相数字式电能表的接线方法1. 三相四线制接线方法三相四线制是最常用的接线方法，适用于三相四线制电力系统。
其中，三相线分别连接A相、B相和C相，中性线连接到中性点，地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量，并且能够检测电力系统的电流、电压、功率因数等参数。
2. 三相三线制接线方法三相三线制接线方法适用于没有中性点的三相电力系统，如高压输电线路。
其中，三相线分别连接A相、B相和C相，地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量，但无法测量电流、电压、功率因数等参数。
3. 三相二线制接线方法三相二线制接线方法适用于特殊场合，如电力系统的临时供电。
其中，三相线分别连接A相、B相和C相，没有中性线和地线。
这种接线方法只能实现对三相电能的测量，无法检测电流、电压、功率因数等参数。
二、三相数字式电能表的作用1. 测量电能消耗三相数字式电能表可以准确测量三相电能的消耗，包括有功电能和无功电能。
通过连接到电力系统的电源和负载，电能表可以实时记录电能的使用情况，为电力管理提供准确的数据。
2. 监测电力系统参数三相数字式电能表可以监测电力系统的电流、电压、功率因数等参数。
通过对这些参数的测量和分析，可以及时发现电力系统中的问题，如电流过载、电压不平衡等，从而采取相应的措施进行调整和维护。
3. 保护电力设备三相数字式电能表可以监测电力设备的运行状态，如电流、电压波形的畸变情况。
通过对这些参数的监测，可以及时发现电力设备的故障和损坏，从而采取相应的措施进行维修和保护。
4. 提高电能利用效率通过对电能的准确测量和分析，可以了解电能的使用情况，从而制定合理的用电计划，提高电能的利用效率。
同时，电能表可以监测电力系统的功率因数，指导用户进行功率因数校正，减少无功功率的消耗，提高电力系统的能效。
电能表互感器接线方法
电能表互感器接线方法电能表互感器是用来进行电能计量的重要设备，其接线方法直接影响到电能表的准确性和稳定性。
正确的接线方法不仅可以保证电能表的正常运行，还可以提高电能计量的准确性。
因此，掌握电能表互感器的正确接线方法是非常重要的。
首先，我们需要了解电能表互感器的基本结构。
电能表互感器通常由主变压器和副变压器组成。
主变压器用来测量电流，副变压器用来测量电压。
在接线时，需要将主变压器和副变压器正确连接到电能表上，以确保测量的准确性。
接下来，我们来介绍一种常见的电能表互感器接线方法。
首先，我们需要将主变压器的一端连接到电能表的电流输入端，另一端连接到电流输出端。
同时，将副变压器的一端连接到电能表的电压输入端，另一端连接到电压输出端。
这样一来，电能表就可以准确地测量电流和电压，从而实现对电能的计量。
在接线时，还需要注意一些细节问题。
首先，要确保接线的连接牢固可靠，避免出现接触不良的情况。
其次，要注意接线的顺序，按照正确的顺序进行接线可以有效地避免出现接线错误的情况。
此外，还要注意接线的绝缘，确保接线处不会出现漏电的情况。
除了以上介绍的接线方法外，还有一些特殊情况下的接线方法需要特别注意。
例如，在多路电能表的接线中，需要根据实际情况选择合适的接线方式，以确保各路电能表的正常运行。
在接线时，还需要考虑到电能表互感器的额定容量和额定电流，选择合适的接线方式以适应不同的电能计量需求。
总的来说，电能表互感器的接线方法对电能计量的准确性和稳定性有着重要的影响。
正确的接线方法可以保证电能表的正常运行，提高电能计量的准确性。
因此，我们在进行电能表互感器接线时，需要仔细阅读相关的接线说明书，按照要求进行正确的接线操作。
只有这样，才能确保电能表的准确性和稳定性，为电能计量工作提供可靠的保障。

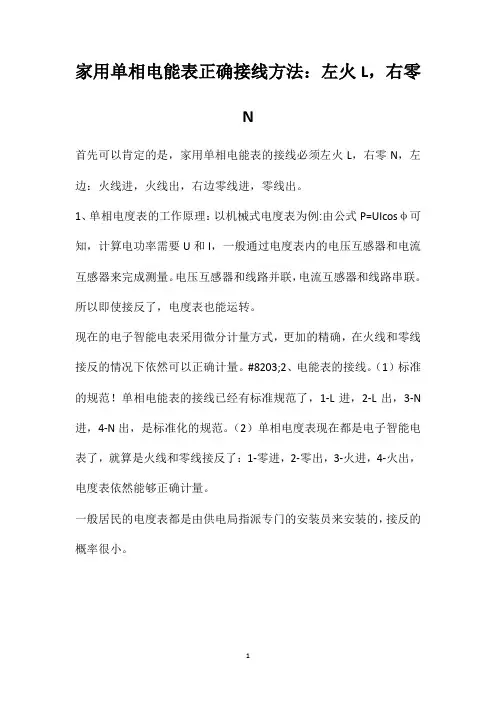

家用单相电能表正确接线方法：左火L,右零N
家用单相电能表正确接线方法：左火L，右零
N
首先可以肯定的是，家用单相电能表的接线必须左火L，右零N，左边：火线进，火线出，右边零线进，零线出。
1、单相电度表的工作原理：以机械式电度表为例:由公式P=UIcosφ可知，计算电功率需要U和I，一般通过电度表内的电压互感器和电流互感器来完成测量。
电压互感器和线路并联，电流互感器和线路串联。
所以即使接反了，电度表也能运转。
现在的电子智能电表采用微分计量方式，更加的精确，在火线和零线接反的情况下依然可以正确计量。
#8203;2、电能表的接线。
（1）标准的规范！单相电能表的接线已经有标准规范了，1-L进，2-L出，3-N 进，4-N出，是标准化的规范。
（2）单相电度表现在都是电子智能电表了，就算是火线和零线接反了：1-零进，2-零出，3-火进，4-火出，电度表依然能够正确计量。
一般居民的电度表都是由供电局指派专门的安装员来安装的，接反的概率很小。
1。
电能表的接线方法
（1）单相交流电度表的接线方法。
交流电能的测量大多采用感应系电度表。
单相电度表有专门的接线盒。
接线盒内设有4个端钮。
电压和电流线圈在电表出厂时已在接线盒中连好。
单相电度表共有4个接线桩，从左至右按1、2、3、4编号，配线时,只需按l、3端接电源，2、4端接负载即可（少数也有l、2端接电源，3、4端接负载的,接线时要参看电表的接线图)。
若负载电流很大或电压很高,则应通过电流或电压互感器才能接入电路.接线应按电流互感器的初级与负载串联，次级与电度表的电压线圈并联的原则。
(2)三相电度表的接线方法。
三相电度表是按两表法测功率的原理，采用两只单相电度表组合而成的。
三相电度表的接线方法依据三相电源线制的不同略有不同。
对于直接式三相三线制电度表,从左至右共8个接线桩,1、4、6接进线，3、5、8接出线，2、7可空着;对直接式三相四线制电度表,从左至右共有11个接线桩，1、4、7为A、B、c三相进线，10为中性线进线,3、6、9为3根相线出线,11为中性线出线,2、5、8可空着。
对于大负荷电路，必须采用间接式三相电度表,接线时需配2~3个同规格的电流互感器。
电表和空气开关的正确接法
电表和空气开关的正确接法电表和空气开关是电路中常用的两种电气设备。
它们的作用分别是测量电路电能和控制电路开关。
正确接法不仅能够保证电路的正常运行，还能够防止电路故障和安全事故的发生。
本文将介绍电表和空气开关的正确接法。
一、电表的正确接法电表是测量电路电能的设备，一般分为电压表、电流表和电能表。
在接线时，需要注意以下几点：1.电压表的接法电压表是测量电路电压的设备。
当测量交流电压时，应将电压表的两个接线头分别连接到电路的两个相位线上，保证电压表的极性与电路相同。
当测量直流电压时，应将电压表的正极连接到电路正极，负极连接到电路负极。
2.电流表的接法电流表是测量电路电流的设备。
当测量交流电流时，应将电流表的两个接线头分别连接到电路的两个相位线上，保证电流表的极性与电路相同。
当测量直流电流时，应将电流表的正极连接到电路的正极，负极连接到电路的负极。
3.电能表的接法电能表是测量电路电能的设备。
在接线时，应根据电能表的接线图进行接线。
一般来说，电能表的接线顺序为：电源→空气开关→电能表→负载。
二、空气开关的正确接法空气开关是控制电路开关的设备，一般分为断路器和接触器。
在接线时，需要注意以下几点：1.断路器的接法断路器是一种开关电路的设备，一般用于保护电路和设备。
在接线时，应根据断路器的额定电压和额定电流进行选择。
在正常情况下，断路器应保持闭合状态，当电路发生过载或短路时，断路器会自动跳闸，切断电路。
在接线时，应将断路器的输入端连接到电源，输出端连接到负载。
2.接触器的接法接触器是一种用于控制电路开关的设备，一般分为交流接触器和直流接触器。
在接线时，应根据接触器的额定电压和额定电流进行选择。
在正常情况下，接触器应保持闭合状态，当需要切断电路时，应通过控制接触器的线圈来使其跳闸。
在接线时，应将接触器的输入端连接到电源，输出端连接到负载。
三、总结电表和空气开关是电路中常用的两种电气设备，正确接法不仅能够保证电路的正常运行，还能够防止电路故障和安全事故的发生。
三相三线电度表正确接线的简易别法
三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
电能表的接线
电能表的接线--------------------------------------------------------------------------作者: _____________ --------------------------------------------------------------------------日期: _____________电能计量装置的接线第一节单相电能表接线一、直接接入式二、经互感器接入式第二节 三相四线有功电能表接线一、直接接入式 图4—1—2 经电流互感器接入单相电能表的（a ） 电流、电压线共用方式接线图图4—1—3 同时经电流互感器、电压互感器接入单相二、三相四线有功电能表正确接线的相量图三、经互感器接入式L L L 电 源 负 载图4—2—3 电压、电流线共用接线方式（低B•U •C •I图4—2—2 三相四线有功电能表接感性负载时的相量图AI BI CI 各元件所接电压、电L L L 电 源 负 载图4—2—4 电压、电流线分开接线方式（低压）图4—2—4 三相四线有功电能表经互感器 负载电压公共线断，由于相电压中没有零序分量，将引起附加误差第三节 三相三线有功电能表接线一、直接接入式图4—3—1 计量三相三线有功电能表的标准接线A 负 载CB二、经互感器接入式三、三相三线有功电能表标准接线相量图 图4—3—2 电压互感器V ，v 接L L L 电 源第四节 三相无功电能表接线一、三相四线无功电能表接线一般三相四线无功电能表多采用跨相90°型无功电能表（为三相三元件）二、三相三线无功电能表接线负 载AB C 电 源图4—4—1 90°型三相四线无功电能表标准接线N一般三相三线无功电能表多采用60°型无功电能表（为三相二元件）。
（但三相电压仍需对称或只为简单不对称，否则将产生附加误差。
）负 载L L L电 源 图4—4—2 60°型三相三线无功电能表直接接入式接负 载A BC电源图4—4—3 60°型三相三线无功电能表经电流互感器接入式接线第五节电能表联合接线一、概念电能表的联合接线系指在电流互感器或电流、电压互感器二次回路中同时接入有功、无功电能表以及其它有关测量仪表（失压记录表、最大需量表）。
电工教程：电能表正确接线图解法和接线注意事项
电工教程：电能表正确接线图解法和接线注意事项单相电能表一般都是直入式电表，接线方法如图：
单相电表接线实物图
当电流超过100A时，我们可以采用三相电源、三相电表；如果没有三相电或者不得不用单相电，那就必须要采用互感型单相电表配合电流互感器使用。
它的接线方法如下：
三相电能表接线
三相电表分直入式和互感式两大类，直入式三相电表最大电流也是100A。
当电流超过100A时，也必须要采用三相互感式电表并配合电流互感器使用。
直入式电表接线如图所示：
互感式三相电表接线如图所示：
关于电表接线注意事项
不管是三相互感式电表还是单相互感式电表，接线时必须注意以下几点：
S1必须接1、S2接3，不能接反；否则都会出现电表反转
火线必须从互感器的P1面穿入，从P2面穿出；否则都会出现电表反转
规范要求连接S1、S2的导线必须用2.5平方以上的铜线（注意是铜芯线）
为了防止电流互感器开路产生的高压，电流互感器S1或者S2必须接地，一般接在配电箱的地排上或者和地线连接起来。
电能表计安装
25
7、几种典型的低压断路器
RDSW6系列智能型万能式断路器： 适用于交流50/60HZ，额定工作电压400V、 690V，额定工作电流为200A至6300A配电网 络中，主要用来分配电能和保护线路及电 源设备免受过载、欠电压、短路、单相接 地等故障的危害；断路器具有多种智能化 保护功能，选择性保护精确，能提高供电 可靠性，避免不必要停电。同时带有开放 式通讯接口，带有四遥功能，以满足控制 中心和自动化系统的要求。
U VW 、U I
U WU 、V I
U UV 、W I
第二元件接入
第三元件接入
中性点有效接地系统——跨相90° 型无功电能表
三个元件反映的功率分别为：
Q1 UVW IU cos(900 U ) UVW IU sin U
Q2 UWU IV cos(900 V ) UWU IV sin V
30
6、熔断器的选择pdf
⑴类型的选择：根据线路要求、使用场合、安装条件选择； ⑵ 熔断器额定电压的选择：应大于或等于熔断器工作点的额定电压； ⑶ 熔体额定电流的选择： 照明负载：IFU≥I 电动机类负载： IFU ≥（1.5~2.5）IN 多台电动机由一个熔断器保护时： IFU≥（1.5~2.5）INMAX﹢∑IN
三组功率元件的电压线圈接入电路的线电压
kwh
适用场合：计量三相对称平衡负荷： 广泛运用在10kV、35kV 配网 局限： 此类表型V相没有功率元件， 当在V相接入单相负荷，会漏 记电量，故运用在低压400V 配网中的三相二元件电能表 TA 基本被三相四线三元件有功 电能表替代。 当三相系统完全对 称时，功率表达式：
* *
负载
电能表接法
电能表接法
需要注意的是，电能表的接线应该符合国家和地方的电气安全规范和标准。在进行接线前 ，应该确保电源和负载的电压、频率和相数等参数与电能表相匹配。同时，接线时应注意正 确连接相线、零线和地线，避免接反或者短路等错误操作。
如果不具备相关电气知识和经验，建议请专业电工进行电能表的接线工作，以确保安全和 正确性。
电能表接法
电能表的接法主要包括电源接线和负载接线两部分。 1. 电源接线：
- 将电源的相线（L）连接到电能表的输入端的相线（L1）上。 - 将电源的零线（N）连接到电能表的输入端的零线（N）上。 - 将电源的地线（PE）连接到电能表的输入端的地线（PE）上。
2. 负载接线： - 将负载的相线（L）连接到电能表的输出端的相线（L2）上。 - 将负载的零线（N）连接到电能表的输出端的零线（N）上。 - 上。
老电工分享25张电能表接线图,你了解多少？
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
老电工分享25张电能表接线图，你了解多少？
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
使用电能表时要注意，在低电压(不超过500伏)和小电流(几十安)的情况下，电能表可直接接入电路进行测量。
在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。
单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。
由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。
单相电能表的接线方法
单相电能表的接线方法单相电能表是一种常用的电力计量仪表，可以用于测量单相交流电路中的电能消耗。
下面是单相电能表的两种常见接线方法：直接接入法和互感器接入法。
1.直接接入法1.1确认负载电流不超过电能表的额定电流。
在连接电能表之前，需要确认负载电流不超过电能表的额定电流。
超过额定电流会导致电能表过载，甚至损坏。
1.2按照电能表端子标记图接线。
在电能表上会有端子标记图，标明电源进线、负载线和地线的连接位置。
按照标记图上的指示进行接线。
1.3连接电源进线和负载线。
根据标记图，将电源进线和负载线分别连接到电能表的相应端子上。
确保连接牢固，但不要用力过度以免损坏端子。
2.互感器接入法2.1确认负载电流超过电能表的额定电流，需使用电流互感器。
如果负载电流超过了电能表的额定电流，就需要使用电流互感器来扩大电能表的量程。
根据负载电流的大小选择合适的电流互感器。
2.2根据电流互感器变比和接线方式，将电源进线和负载线连接到电能表。
根据电流互感器的变比和接线方式，将电源进线和负载线连接到电能表和电流互感器上。
通常，电流互感器的进出线接在电能表的进线端子上。
2.3连接互感器进出线。
将电源进线和负载线分别连接到电流互感器的进出线端子上。
确保连接牢固，但不要用力过度以免损坏端子。
2.4连接地线。
为了提高安全性，需要将地线连接到电能表和电流互感器的地线端子上。
确保地线连接牢固。
3.接线注意事项3.1确保电源进线和负载线的正确连接，不要接反。
接反会导致电能表无法正确计量电能消耗。
3.2确保地线的正确连接，以提高安全性。
地线的正确连接可以有效地降低触电风险，提高设备运行的安全性。
以上是单相电能表的两种常见接线方法：直接接入法和互感器接入法。
在实际应用中，根据具体情况选择合适的接线方法，并严格按照接线图进行接线。
三相三线电度表正确接线的简易判别法
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA 和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。
三相三线电能表正确接线
三相三线电能表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150°-φA)=-UIcos(30°+φ)P2=UCAICcos(30°+φC)=UIcos(30°+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30°-φA)=UIcos(30°-φ)P2=UBCICcos(150°+φC)=-UIcos(30°-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90°+φA)=-UIcos(90°-φ)P2=UABICcos(90°-φC)=UIcos(90°-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表正确接线与错误接线221．试绘出单相、三相电能表的正确接线和注意事项。
答：(1)绘出单相电能表的正确接线，如图7—1所示。
负荷单相电能表接线应注意事项如下：1)用验电笔确认相线和零线；2)相线接单相电能表第一个接线孔，如图7—1所示；3)零线接单相电能表第三个接线孔，如图7—1所示；4)负荷线接第二和第四个出线孔，如图7—1所示。
(2)绘出三相三线有功电能表的正确接线图，如图7—2所示。
222．试画出三相四线有功电能表正确接线图和注意事项。
答：三相四线有功电能表的接线图，如图7—3所示。
三相四线有功电能表接线应注意事项如下：豪?WT接零线上负荷图7—3(1)三相四线有功电能表的零线T接到电源的零线上；(2)电源的零线不能剪断直接接入用户的负荷开关，以防止断零线和烧坏用户的设备；(3)注意电压的连接片要上紧以防止松脱，造成断压故障。
223．试画出单相电能表相线和零线接反的错误接线图，有何缺点?答：单相电能表相线和零线接反的错误接线图，如图7—4所示。
电零线源相线这种错误接线的缺点有如下几点：(1)其错误是将相线和零线接错，造成相线没有通过电能表的电流线圈，方便了用电户偷电。
(2)相线接在零线的接线孔，容易误碰造成触电人身事故。
(3)这种接错线容易使电能表计量不准。
224．试画出三相三线有功电能表第一相电流极性接反的错误接线图，并求更正系数。
答：三相三线有功电能表接错线是电能表第一相电流的极性反接，其接线如图7—5所示。
图7—5三相三线有功电能表的第一相电流极性接反造成电能表慢转，产生负误差。
其负误差计算公式如下即三相三线有功电能表正转，但是产生负误差。
当cos∮=0．866时．电能表变慢66．6％。
225．试绘出单相电能表的相线进出线接反的错误接线图，有何问题?答：单相电能表的相线进出线接反的错误接线图，如图7—6所示。
电相源零负荷图7—6图7—6所示的是相线进出线反接的错误接线图，所以电能表转盘反转，抄表计费虽然可以用首次抄表的黑读数减去末次抄表的读数计算电量，但是不准确。
因为转盘反转时，补偿力矩的方向仍然为原来的方向，会产生很大的负误差，误差可达一8％一一10％。
因此，如果产生这种错误接线时计算电费，除了反转计量电量外还要加上一8％～一10％的电量方可达到准确计费。
例如，电能表反转计量100kWh时，就要加上10％电量，即等于100+10=110kWh电量。
226．试绘出单相电能表相线电压连接片脱落的错误接线图，有什么缺点?答：绘出单相电能表相线电压连接片脱落的错误接线图，如图7—7所示。
单相电能表的电压连接片脱落的情况如下：(1)修校电能表后没有把电压连接片的螺丝上紧而脱开；(2)用电户偷电把电压连接片松脱，致使电能表停负荷转。
其原因是电能表的电压线圈因电压连接片脱开，没有电压给电压线圈，致使驱动转矩Mp=Kp UIcos∮=Kp X 0 XI×COS∮=0，因此转盘不转，电能表停转。
227．试绘出单相电能表的相线和零线错接在电能表的电流线圈(即第一和第二个接线孔)上的接线图，有什么缺点?答：绘出单相电能表的相线和零线错接在电能表的电流线圈(即第一个和第二个接线孔)上的接线图，如图7—8所示。
图7—8所示的是单相电能表的相线和零线错接在电能表的第一、二接线孔造成错误的接线，其缺点是：。
．(1)会使电源短路，烧坏嚣导线；”零(2)会使电能表电流线圈短路烧坏爆炸，发生火灾事故。
负荷228．试绘出单相电能表的相线和零线接线正确，但表内电压连接片错接在电流线圈负荷端的接线图，有什么缺点? 电相源。
§答：单相电能表的相线和零线接线正确，但表内电压连接片错接在负荷端的接线图，如图7—9所示，其缺点如下：(1)这种错误连接是修图7—9 试表人员的错误。
(2)会造成抄表和装表人员难以发现的隐患故障。
(3)因电压线圈串人一个电流线圈，电压线圈的激磁电流通过电流线圈，会造成电压线圈电压降低使到电能表产生负误差，少计电量。
229．试画出三相四线有功电能表第三相电流进出线接反的错误接线图，并举例说明其产生的误差为多少?答：画出三相四线有功电能表第三相电流进出线接反的错误接线图，如图7—10所示。
图7—10的错误接线使计量产生误差，下列进行计算总电量形=W1+W2+W3由于第三相电流反接，当三相负荷平衡时，则总电量W=W1+W2一W3=W1总电量W=W1．，总电量只有总量的1／3。
电源电源负荷幽7—10举例，当W1=W2=W3=100 k鼢时，总电量为正常时：总电量W=100+100+100=300(kwh)接错线时：总电量W=100+100—100=100(kWh)正常时应是300kWh，接错线只得lOOkWh，因此证明了接错线的电能表少计2／3电量。
230．试画出三相四线有功电能表的进线零线剪断后接电能表零线端子的错误接线图，并说明会产生什么问题?答：画出三相四线有功电能表的进线零线剪断后接入端子的错误接线图，如图7—11所示。
图7—11的这种错误接线，是很容易触犯，表面上是很难觉察其问题，但实际上往往会出现很严重的问题：(1)电源进线的零线剪断后接入电能表端子，当接触不良时就会做成断零线会使用电户的电压由220V变为380V，烧坏用电设备或造成人身事故。
(2)电源进线的零线如图7—11接线时，由于表内的零线连接片如未被修表人员把螺丝上紧的话，则会造成表内零线断开，其故障和第一点一样。
(3)断开零线接端子的日久导线被氧化，又因零线电压低电流通不过时，也就是接触不良，等于断开零线，其故障和第一点一样。
故零线不能剪断，应直接到用户开关。
(4)有很多此类电能表，其接线盒上的图和图7—11一样是错的。
第二节电流互感器正确接线与错误接线231．试述电流互感器的极性和接线的关系。
答：电流互感器的一次绕组和二次绕组的极性，可以接成加极性和减极性两种。
正确的接线规定是采用减极性，减极性接线是一次绕组L1和二次绕组Kl为同极性端子，二次绕组IJ2和二次绕组K2为同极性端子，接线时一次绕组u接电源侧，二次绕组K1接电能表的电流线圈正极，一次绕组L2接负荷端，二次绕组K2接由电能表电流线圈负极，这种接线称为减淋极性接线方法，也就是正确接线。
如图7—12所示。
电能表附电流互感器的接线电能表电流线圈负荷必须采用减极性接线，不能用加极性接线，因为加极性接线是错误的，会造成电能表产生误差，少计算电费。
232．常用低压电流互感器和电能表的电流线圈接线有哪几种?答：常用低压电流互感器和电能表的电流线圈接线有以下三种：(1)用一具电流互感器测量三相负荷接近平衡只装其中一相的电能表，其电流线圈接线的正确接线图，如图7—13所示(接电能表电流线圈)。
(2)用两具电流互感器测量三相平衡负荷和接近平衡负荷的三相三线电路负荷，其接线适合三相三线380V两元件的电能表，计量三相380V的电动机负荷，不能计量照明用电的负荷，因为 V相没有装设电流互感器，用电户容易进行窃电(接电能表电流线圈)，如图7—14所示。
TA(3)用三具电流互感器测量三相不平衡较大的负荷的三相四线有功电能表，称为星形接线，这种接线适合于三相四线制，如电压为380／220V的线路供电。
如图7—15所示，接电能表电流线圈。
TA233．低压电流互感器和单相电能表极性接错，试画出其错误的接线图。
如何改正接线。
答：画出错误接线图，如图7—16所示。
图7—16中电流互感器的正负极性接错造成电能表倒转和记录错误的电量。
原因是二次侧K1和K2反接造电相线源零线圈7—16成的。
将电流互感器二次侧导线正负极两条导线反接，即可计量正确。
现按图7—16进行改正接线处理，即K1和K2对换接线。
234．低压两具电流互感器和三相三线有功电能表组合的第三相电流互感器极性反接的错误接线，试画出其接线图，如何改正?答：画出错误接线图，如图7—17所示。
主要是第三相电流互感器的正负极接反造成电能表反转，计量错误。
改正处理：将第三相电流互感器二次侧反接即可。
负荷235．试画出单相电能表附电流互感器的正确接线图。
答：单相电能表附电流互感器的正确接线图，如图7—18所示。
236．试画出三相四线有功电能表附电流互感器的正确接线图。
为什么电流互感器二次侧负极不用接地?答：三相四线有功电能表附电流互感器的正确接线图，如图7—19所示。
电相线源零线负荷电流互感器二次侧负极不用接地保护的原因有以下几点：(1)每一相都是利用二次线借压，如果接地会使三相短路。
(2)因为电流互感器是低压，对地电压只有220V。
(3)如果接地后接线盒因日久潮湿、老化，会造成对地短路后发生三相短路，烧坏电气设备，甚至火灾。
237．试画出三相四线有功电能表附电流互感器后负极接地的错误接线图，有什么缺点?答：三相四线有功电能表附电流互感器后负极接地的错误接线图，如图7—20所示。
这种错误接线的缺点说明如下：(1)由于三相四线电能表三相电流负端连接起来和三具电流互感二次侧负极也连接起来一并接地，电能表的三相电压端子螺丝距离电流接线端子很近，装表人员在装拆表时所用的螺丝刀很容易会发生触碰，触碰时就会造成三相电压短路、爆炸和设备与人身事故图7—20。
(2)这种错误的接线，日久后接线盒绝缘会降低，再加上天气潮湿后，就会产生电压击穿，造成三相短路、爆炸事故，甚至发生火灾。
(3)由这种接线错误所发生的事故，案例很多，但产品厂仍然有用这种接线图，因此装表人员应予以改正。
238．试画出三相四线电能表附电流互感器后，电能表第一相电流线圈进出线接反的错误接线图，并计算出其误差的更正系数和举例说明。
答：三相四线有功电能表附电流互感器后，电能表第一相电流线圈进出线接反的接线图，如图7—21所示。
图7—21为电能表第一相电流线圈出入线接反，其计算如下总电量W=一Wl+W2+W3=W3因第一相和第二相电量互相抵消，所以总电量W=W3。
电源举例：正常时W1=W2=W3=2000(kwh)；接错线时W=一2000+2000+2000=2000(kWh)；正常时总电量W=2000+2000+2000=6000(kwh)正常时和接错线时对比电能表少计2／3的电量。
239．试画出三相三线两元件有功、无功电能表附电流互感器的正确接线图，要注意哪些问题?答：三相三线两元件有功、无功电能表附电流互感器的正确接线图，如图7—22所示。
图7—22以上接线要注意以下事项：(1)电流互感器极性接线正确；(2)有功、无功电能表的三相电压接在电源侧，即接在电流互感器前侧，不能接在电流互感器后侧，因为接在电流互感器后侧等于电能表的电压线圈串人一个电感线圈，使电能表产生负误差，亦即电能表变慢；(3)电流互感器负极不接地，因为电压是220／380V，不是高压，只是低压对地，是250V等级电压，所以可不采用接地保护。
