X射线车辆检测系统详细介绍
X射线数字成像检测系统
X射线数字成像检测系统X射线数字成像检测系统(XYG-3205/2型)一、设备基本说明X射线数字成像系统主要是由高频移动式(固定式)X射线探伤机、数字平板成像系统、计算机图像处理系统、机械电气系统、射线防护系统等几部分组成的高科技产品。
它主要是依靠X射线可利用系统中的该系统的自动化程度高, 检测速度快，极大地提高了射线探伤的效率，降低了检验成本，检测数据易于保存和查询等优点，其实时动态效果更是传统拍片法所无法实现的，多年来该系统已成功应用于航空航天、军事工业、兵器工业、石油化工、压力容器、汽车工业、造船工业、锅炉制造、制管行业、耐火材料、低压铸造、陶瓷行业、环氧树脂材料等诸多行业的无损检测中。
本系统的技术、质量、性能都居于国内领先水平。
2004年由于在成像应用技术方面取得的成绩，被确定为国家X射线实时成像检测系统高技术产业化示范工程基地。
二、系统适用范围及主要技术参数1．主要用途：本设备壳体焊接、金属铸造质量检测。
2．被检工件外形尺寸：直径φ300-φ2500mm，长度1000-8000mm,壁厚≤12mm3．X射线探伤机容量：320KV，5.6mA(大焦点)/2.5mA(小焦点)4．冷却方式：油冷(循环制冷)，具有流量、温度设定、显示、保护功能。
5．67(一)高频1234567(二)1．2．电源 1个 VEREX3．电源线 1根 VEREX4．千兆网线 25米 1根 VEREX5．组件电缆 10米 1根 VEREX6．千兆网卡 1块 VEREX7．ViVa软件及开发包等光盘 1套 VEREX(三)计算机图像处理系统主要配置1．计算机主机 1台联想2．主显示器 1台巨烽 3．刻录机 1台联想4．系统软件 1套射线(四)现场监视系统 1套射线(五)检测工装及控制系统12(六)1(一)高频1．X标如下：⑹靶材：W⑺射线辐射角：40°×30°⑻冷却介质：油⑼冷却介质最小流量：14L/min⑽最大漏射线剂量：5mSv/h2．整机主要技术参数管电压：50～320KV，连续可调，精度±1％，步长1KV；管电流：0～5.6mA(大焦点),0～2.5mA(小焦点)连续可调，精度±1％，步长0.1mA冷却方式：强迫油冷却油流量＞22L/min3．高压电缆主要参数：标准负荷：225KV长数情况。
车载式放射性探测系统的性能与检测方法
车载式放射性探测系统的性能与检测方法陆小军 忻智炜 宋家斑 李小双 韩刚 唐方东 / 上海市计量测试技术研究院摘 要 介绍了车载式放射性探测系统的主要类型及其性能特点，分析了IAEA技术报告与核工业行业标准提出的计算、标定方法及其关键因素和存在的问题，探讨了影响车载式放射性探测系统性能的主要参数及对检测设备的要求。
关键词 车载式；放射性探测系统；检测0 引言车载式放射性探测系统是一种安装在车辆上，根据计数率或剂量率等随移动方向梯度变化探寻放射性物质/放射源位置的放射性探测系统，是远距离探测放射性物质，搜寻、探查、确定未知放射源的有力手段。
根据不同的应用，国内外的车载式放射性探测系统有多种类型，其中基于γ能谱测量模式的车载放射性探测系统还可以根据能谱分析功能确定放射源核素种类、活度乃至计算γ剂量率。
由于其机动性强、反应迅速，在辐射环境监测、铀矿勘探、核与辐射事故应急和放射源搜寻中得到广泛的应用。
2007年环境保护部发布《全国辐射环境监测与监察机构建设标准》，将车载式放射性探测系统列入配置对象[1]。
对于车载放射性探测系统的刻度及巡测技术，已有相关研究[1-4]的报道，但相关研究结果尚不能满足各类车载式放射性探测系统计量性能评价的要求，也还未形成国标和国家计量技术规范。
目前国内环保、安监和核电部门主要参考核工业行业标准EJ/T980-1995中推荐的方法对车载式放射性探测系统作性能检测。
1 车载式放射性探测系统的类型及性能特点20世纪80年代，美国、加拿大和日本就已研制出车载式大体积碘化钠γ谱仪探测系统，用于核电站及核设施周围的环境辐射水平监测。
近年来国内企业也研发生产多款能够满足各种监测需求的车载式放射性探测系统，可归结为以下几种类型：1）γ能谱式：此类型一般选用碘化钠晶体，并根据碘化钠晶体的大小划分为大体积和小体积型探测系统（当晶体体积大于4 L时，定义为大体积探测系统）。
优点是可以测量能谱，并根据算法计算环境剂量率，识别放射性核素，为早期环保、资源勘查以及核电等部门采购的车载式放射性探测系统主要类型。
X射线系统构造及主要参数介绍
平板探测器
X射线
数码相机工作过程: 1.X射线被CMOS感应 S根据X射线密度形成电子数字信号 3. COMS将数字信号送到电脑,变成图片.
BI 29.08.03
YXLON. The reason why
X射线检测系统的重要参数------平板数字接收器
优点
平板探测器
X射线
1.整个系统的像素实际上由CMOS直接决 定, CMOS像素即为图象像素 2.实时数字成像. 3.整个系统实际是数字转换过程. 4图像信号只有一次转换
X射线检测系统的重要参数------最大视野范围（FOV）
探测器外观尺 感应X射线的区域 如果FOV为42mm*42mm，最
寸
（最大视野范围） 大可以拍摄的PCB尺寸？
Hale Waihona Puke 最大视野范围定义：探测器的整个区域， 并不能全部感应X射线， 只有中间部分区域可 以感应X射线区域。该 有效区域叫：最大视 野范围
金刚石钻头
柔性电路板
YXLON. The reason why
X射线检测系统的重要参数---靶电流 ( target power)
靶电流 µA(靶功率 W) 靶电流定义：逸出灯丝的电子到 达靶上总和 靶功率定义：靶电流＊ＫＶ值
特点： 靶电流越大，Ｘ射线功率越强， 通过探测器获得的物体黑白对比度 越好
电子逸散
管电流＝管壁电流 ＋ 靶电流
电子束加速
管功率＝管壁功率 ＋ 靶电流
聚焦线圈 阳极
因管壁电流不会产生Ｘ射 线因此，管电流（管功率 只是一个参数，没有意 义）。有意义的是靶功率
靶
BI 29.08.03
X射线Photons (X-rays)
YXLON. The reason why
车载式医用X射线诊断系统的放射防护要求
G B Z264 2015车载式医用X射线诊断系统的放射防护要求1范围本标准规定了使用车载式医用X射线诊断系统进行影像诊断的放射防护要求㊂本标准适用于使用车载式医用X射线诊断系统进行巡回体检和医学应急的放射防护㊂2规范性引用文件下列文件对于本文件的应用是必不可少的㊂凡是注日期的引用文件,仅注日期的版本适用于本文件㊂凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂G B18871电离辐射防护与辐射源安全基本标准G B Z128职业性外照射个人监测规范G B Z130医用X射线诊断放射防护要求G B Z186乳腺X射线摄影质量控制检测规范G B Z187计算机X射线摄影(C R)质量控制检测规范W S76医用常规X射线诊断设备影像质量控制检测规范3术语和定义下列术语和定义适用于本文件㊂3.1车载式医用X射线诊断系统m e d i c a l X-r a y d i a g n o s t i c s y s t e mi n s t a l l e do nv e h i c l e医用X射线诊断车m e d i c a l d i a g n o s t i cX-r a y v e h i c l e安装有医用X射线诊断设备并可在车厢内开展X射线摄影㊁透视等医用X射线诊断活动或实践的车辆㊂3.2车载式诊断X射线机X-r a y d i a g n o s t i cm a c h i n e i n s t a l l e do nv e h i c l e安装在医用X射线诊断车上的固定式X射线机,通常由X射线发生装置㊁X射线成像装置以及床㊁台㊁支架等附属设备组成㊂按功能可分为透视车载机㊁摄影车载机㊁透视摄影车载机㊁乳腺摄影车载机㊂3.3车载(X射线)机房X-r a y r o o mo nv e h i c l e医用X射线诊断车车厢内实施医疗照射的隔室㊂3.4临时控制区t e m p o r a r y c o n t r o l l e da r e a车载X射线机工作时,为限制公众照射在医用X射线诊断车外设定的有明显边界标志的临时防护区域㊂1G B Z264 20154总则4.1车载式医用X射线诊断系统一般应在巡回体检或医学应急时使用,不应作为固定场所的常规X 射线诊断设备㊂4.2使用车载式医用X射线诊断系统的单位,应对其放射诊断中的放射防护工作全面负责,主要包括:a)车载式医用X射线诊断系统工作场所的临时选址;b)装备与检查工作相适应的仪器设备及防护设施;c)配备与检查工作相适应的专业人员和管理人员;d)对人员的专业技能和放射防护知识进行培训,并满足放射工作人员的工作岗位要求;e)制定并落实放射防护管理制度㊁实施放射防护质量保证大纲㊂4.3车载式医用X射线诊断系统放射工作人员应熟练掌握业务技术,接受放射防护和有关法律知识培训,满足放射工作人员岗位要求㊂4.4车载式医用X射线诊断系统放射工作人员防护应遵从防护最优化原则,所受照射应符合G B18871中职业照射剂量限值的规定㊂个人剂量监测应符合G B Z128的要求㊂4.5受检者所受的医疗照射,应遵循实践正当性和放射防护最优化原则,避免一切不必要的照射,对确实具有正当理由需要进行的医用X射线诊断检查,应在不影响所需诊断信息的前提下,把受检者剂量控制到可以合理达到的尽可能低的水平㊂5车载式诊断X射线机防护性能要求5.1车载式诊断X射线机的通用防护性能要求和专用要求应符合G B Z130的规定㊂5.2透视车载机㊁摄影车载机㊁透视摄影车载机的影像质量控制应符合W S76的规定,乳腺摄影车载机的影像质量控制应符合G B Z186的规定,C R系统的影像质量控制应符合G B Z187的规定㊂5.3设备随机文件应说明下列与放射防护有关的性能:a)车载式医用X射线诊断系统外的周围剂量当量率图(参见附录A);b)车载式医用X射线诊断系统的布局和防护设计图;c)各种专用和特殊场合使用的X射线设备,应具体指出各应用条件下必须注意采取的相应防护措施㊂6车载式医用X射线诊断系统防护性能要求6.1车内6.1.1车载式医用X射线诊断系统车内应采用隔室设计,至少包括车载机房和工作人员隔室,布局应合理㊂6.1.2车载机房应有固定屏蔽,除顶部和底部外,屏蔽应满足G B Z130机房屏蔽防护铅当量厚度要求㊂6.1.3乳腺摄影车载机及具有透视功能的车载式诊断X射线机在透视条件下检测时(检测条件按附录B设置),机房各侧厢壁外表面30c m处周围剂量当量率应不大于2.5μS v/h;其余各种类型车载摄影机房外人员可能受到照射的年有效剂量应不大于0.25m S v㊂6.1.4工作人员应隔室操作,并设立观察窗或监视设备,用以观察受检者状态㊂6.1.5车载机房的门㊁窗应合理设置,并有与其所在厢壁相同的铅当量㊂6.1.6车内应根据需求配备必要的受检者防护用品(铅橡胶性腺防护围裙或方巾㊁铅橡胶颈套㊁铅橡胶帽子等)或辅助防护设施(可调节防护窗口的立位防护屏;固定特殊受检者体位的各种设备)㊂2G B Z264 20156.1.7车载机房的门外应有电离辐射警告标志㊁警示说明㊁醒目的工作状态指示灯;车载机房门应有闭门装置,且工作状态指示灯与机房门能有效联动㊂6.2车外6.2.1车载式医用X射线诊断系统工作场所的选择应充分考虑周围人员的驻留条件,X射线有用线束应避开人员停留和流动的方向㊂6.2.2车载式医用X射线诊断系统工作时,应根据设备随机文件中提供的周围剂量当量率图或通过实际测量,以2.5μS v/h为边界,在车辆周围设立临时控制区,在边界上设立清晰可见的警告标志牌(例如: 禁止进入X射线区 )和电离辐射警告标志㊂在临时控制区内不应有无关人员驻留㊂7车载式医用X射线诊断系统防护检测要求7.1应由具有相应资质的放射卫生技术服务机构对车载式医用X射线诊断系统进行验收检测和状态检测,并每年进行一次防护检测;使用单位应对车载式诊断X射线机进行防护性能和稳定性检测㊂检测内容及要求应符合W S76㊁G B Z130㊁G B Z186㊁G B Z187的规定㊂7.2应在巡测的基础上选取具有代表性的检测点㊂检测点距地面(车内以地板计)130c m㊂7.2.1车内检测点一般应包括:a)车内:车载机房厢壁外;b)与机房联通的门㊁观察窗㊁过道;c)车内工作人员及其他人员经常停留位置㊂7.2.2车外检测点一般应包括:a)车头㊁车尾方向各1个点;b)车身两侧至少各3个点;c)主射束朝向位置及其他巡测发现辐射水平异常高的位置㊂7.3车载式医用X射线诊断系统防护检测条件按附录B设置㊂7.4检测结果以周围剂量当量率给出㊂对脉冲式X射线源,应把脉冲对应的参数和重复频率折算成1h的周围剂量当量㊂8车载式诊断X射线机操作中的防护要求8.1根据不同检查类型和需要,选择使用合适的设备㊁照射条件㊁照射野以及相应的防护用品㊂如有必要,应告知并指导受检者合理穿戴个人防护用品㊂8.2对受检者实施照射时,与诊疗无关的其他人员不应在车载机房内或临时控制区内停留㊂3。
大型X光货物及车辆检查系统

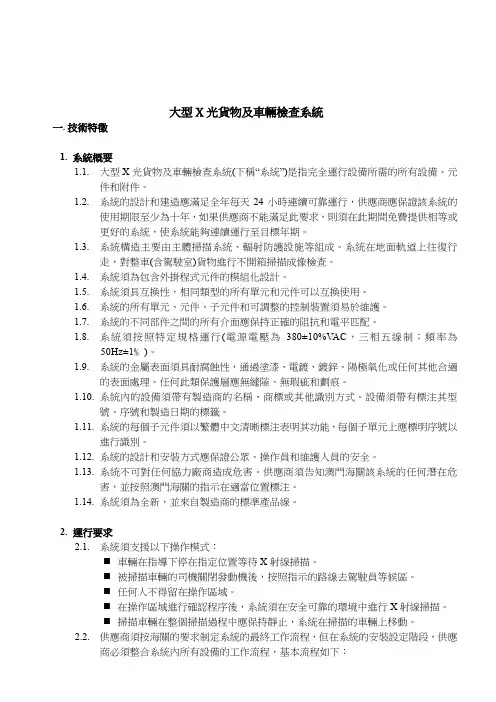

大型X光貨物及車輛檢查系統一.技術特徵1.系統概要1.1.大型X光貨物及車輛檢查系統(下稱“系統”)是指完全運行設備所需的所有設備、元件和附件。
1.2.系統的設計和建造應滿足全年每天24小時連續可靠運行，供應商應保證該系統的使用期限至少為十年，如果供應商不能滿足此要求，則須在此期間免費提供相等或更好的系統，使系統能夠連續運行至目標年期。
1.3.系統構造主要由主體掃描系統、輻射防護設施等組成。
系統在地面軌道上往復行走，對整車(含駕駛室)貨物進行不開箱掃描成像檢查。
1.4.系統須為包含外掛程式元件的模組化設計。
1.5.系統須具互換性，相同類型的所有單元和元件可以互換使用。
1.6.系統的所有單元、元件、子元件和可調整的控制裝置須易於維護。
1.7.系統的不同部件之間的所有介面應保持正確的阻抗和電平匹配。
1.8.系統須按照特定規格運行(電源電壓為380±10%V AC，三相五線制；頻率為50Hz±1﹪)。
1.9.系統的金屬表面須具耐腐蝕性，通過塗漆、電鍍、鍍鋅、陽極氧化或任何其他合適的表面處理。
任何此類保護層應無縫隙、無瑕疵和劃痕。
1.10.系統內的設備須帶有製造商的名稱、商標或其他識別方式。
設備須帶有標注其型號、序號和製造日期的標籤。
1.11.系統的每個子元件須以繁體中文清晰標注表明其功能，每個子單元上應標明序號以進行識別。
1.12.系統的設計和安裝方式應保證公眾、操作員和維護人員的安全。
1.13.系統不可對任何協力廠商造成危害。
供應商須告知澳門海關該系統的任何潛在危害，並按照澳門海關的指示在適當位置標注。
1.14.系統須為全新，並來自製造商的標準產品線。
2.運行要求2.1.系統須支援以下操作模式：⏹車輛在指導下停在指定位置等待X射線掃描。
⏹被掃描車輛的司機關閉發動機後，按照指示的路線去駕駛員等候區。
⏹任何人不得留在操作區域。
⏹在操作區域進行確認程序後，系統須在安全可靠的環境中進行X射線掃描。
