UPS电池配置计算方法
UPS计算
1、UPS的容量计算方法如下：UPS的容量=后端设备的总功率（就是需要UPS供电的设备电脑啊，服务器等等）/0.7（这个值是考虑到不要让UPS满负荷运转所加的，就是冗余）/ups的功率因数（一般0.7-0.8）2、后备电池的计算方法第一种：实际负载算法后备电池安时数=后端设备的总功率（就是需要UPS供电的设备电脑啊，服务器等等）/电池组电压*延时的时间（以小时为单位）第二种：满负载算法（用的比较多）后备电池安时数=UPS的容量/电池组电压*延时的时间（以小时为单位）注：后备电池安时数如果算出来大于100ah，那么可以考虑除以一个电池规格，比如260ah，那么可以考虑除以个65，得出4（这个值是电池的组数，也就是65ah的电池4组即可），电池的规格一般有24，38，65，100（这是常用的规格，还有其他的，各个厂家不一样的）2.采购UPS，需要关注的参数是：1、UPS系统容量，也就是你的负载容量，一般UPS是用KVA作为容量单位的，具体可根据你的负载进行估算，需要留有一定余量；一般容量在6KVA以下的UPS为小型UPS，10-60KVA的为中型UPS，100KVA以上的为大型UPS。
2、负载供电方式。
也就是负载需要的是单相220V电源还是三相380V电源，另外提供给UPS输入端的电源也要考虑是单相220V电源还是三相380V电源，一般小型UPS通常为：单相输入单相输出，简称“单进单出”，UPS还有“三进单出”、“三进三出”等供电接线模式。
UPS只是一个“将不纯净的交流电源转换为纯净的交流电源”的中间转换器。
3、后备时间。
UPS主机容量是决定能否带得动后接负载，而配套电池的多寡则决定了后备时间的长短。
你需要考虑外部电源断电后需要UPS系统延时的时间长短，是否配套大楼应急发电机组等等，后备电池造价较高，尤其是大型UPS系统，需要慎重核算。
例如电源容量的选配主控设备的功率统计如下：数字硬盘监控记录主机：350W，6台，计2100W显示器：120W，6台，计720W；摄像机：平均2W，86只，计172W监视器：150W，6台，计900W矩阵主机：180W以上设备功率总计：4072W。
ups蓄电池配置计算方法
UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。
根据负载设备的功率需求，计算出所需的UPS容量。
2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。
根据需要的运行时间，计算出所需的电池容量。
3. 充电时间：确定所需的充电时间，即电池充电所需的时间。
根据充电时间，计算出所需的充电电流。
4. 充电效率：确定所需的充电效率，即电池充电的效率。
根据充电效率，计算出所需的充电功率。
根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。
另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。
ups电池组计算方式
ups电池组计算方式UPS电池组的计算方式包括以下步骤：1. 计算额定功率：根据UPS负载量，确定额定功率P=(U1+U2)*I/2。
2. 计算电池容量：根据最大功率，确定电池容量C=U1I/(2Vb*K)。
3. 计算UPS电池单元数：UPS电池的单元数N=UI/Vb/(2K*P)。
4. 计算电池组连接数：UPS电池组之间的连接数m=U*I/C。
此外，如果后备时间是1小时以上，要在按上述计算后再除以一个修正系数，计算方法和需乘以修正系数与前述完全一样。
例如：前例的后备时间是3小时，则126×120=15120Ah•块，13080/32=472Ah，472×3=1417Ah；还需除一个修正系数，1417/1.25=1131Ah。
则需要配置即可选12V、300Ah电池4组（32块/组）。
UPS电池组的计算方式需要考虑多个因素，包括UPS的额定功率、所需的电池容量、电池单元数以及电池组之间的连接数。
以下是具体的计算步骤：1. 确定UPS的额定功率。
根据UPS负载量来计算所需的额定功率，通常以瓦特（W）或伏安（VA）表示。
2. 计算所需的电池容量。
电池容量是指电池能够存储的电能，通常以安时（Ah）或库仑（C）表示。
根据UPS的最大功率和所需的后备时间来计算电池容量。
3. 确定电池单元数。
每个电池单元都有一个固定的电压和容量，需要根据UPS的额定电压和总容量来确定所需的电池单元数。
4. 计算电池组之间的连接数。
根据UPS的额定电流和电池单元数来确定电池组之间的连接数。
此外，还需要考虑其他因素，如电池的串联和并联关系、电池的充电和放电状态等，以确保UPS电池组的安全和可靠性。
在实际应用中，可以根据具体情况进行调整和优化，以达到最佳的性能和效果。
总之，UPS电池组的计算方式需要综合考虑多个因素，包括额定功率、电池容量、电池单元数和连接数等。
正确的计算方式可以保证UPS电池组的安全和可靠性，并提高其使用寿命和性能。
ups 电池计算公式
ups 电池计算公式UPS电池计算公式UPS（Uninterruptible Power Supply）电池是一种用于备份电源的设备，其主要功能是在断电或电网故障时提供稳定的电力供应，以保护设备和数据的安全。
在选择UPS电池时，需要进行一定的计算，以确定所需的电池容量。
下面将介绍UPS电池计算的相关公式和计算方法。
1. 计算电池容量UPS电池容量的计算公式为：电池容量（Ah）= （负载功率（W）× 运行时间（小时））/ UPS 输出电压（V）其中，负载功率表示连接到UPS上的设备的总功率，通常以瓦特（W）为单位；运行时间表示UPS需要提供备用电源的时间，通常以小时为单位；UPS输出电压表示UPS输出电流的电压，通常为220V或110V。
举例来说，如果有一台UPS连接了总功率为500W的设备，并且需要在停电时提供备用电源3小时，输出电压为220V，则计算公式如下：电池容量（Ah）= （500W × 3小时）/ 220V = 6.82Ah因此，需要选择电容量为6.82Ah的UPS电池。
2. 考虑安全系数在选择UPS电池时，还需要考虑安全系数。
安全系数是为了确保UPS电池能够在不同情况下提供足够的备用电源，避免因电池容量不足而影响设备的正常运行。
通常情况下，建议将负载功率的80%作为计算基准，即将负载功率乘以0.8再进行计算。
这样可以保证UPS电池在运行时有足够的余量，以应对突发情况或负载功率波动。
继续以上面的例子为例，负载功率为500W，如果考虑安全系数为80%，则计算公式如下：电池容量（Ah）= （500W × 0.8 × 3小时）/ 220V = 5.46Ah因此，根据安全系数的考虑，可以选择容量为5.46Ah的UPS电池。
3. 考虑电池充放电效率在实际应用中，电池的充放电效率也是需要考虑的因素。
电池的充放电效率表示电池在充电和放电过程中的能量损失情况。
充放电效率通常以百分比表示，典型值为90%至95%。
UPS电池配置自动计算公式
A 主机容量
B 功率因素 C 负载最大功率 D 满负载待机时间
10000 0.8 8000 12
E 放电系数K
0.92
F UPS电池逆变效率
0.92
G 主机直流电压
192
H 最低要求电池容量 591.00
I 选用电池容量
100
J 电池组数量
6
K 每组所需电池数量 16
【1】
计算方法
VA（伏安）查询主
机参数
查询主机参数
W （瓦）
C=A*B=主机容量*功率因素
H (小时)要求的待 D=B11*B10*B9*B8/B6=最低要求电池容量*主机直流电
机时间
压*UPS电池逆变效率*放电系数K/负载最大功率
查询主机参数
查询主机参数
查询主机参数
AH (安时)
H=A*B*D/(E*F*G) H=主机容量*功率因素*满负载待机时间/主机直流电 压*放电系数K*UPS电池逆变效率
E=C*D=主机要求容量*功率因素≥A ≥1需慎重考虑主机配置以及有必要选择高一档次设 备
J=A*B/(G*H*I)=实际负载总功率*负载要求待机时间 /(主机直流电压*放电系数K*UPS电池逆变效率)
L=J/K=最低要求电池容量/选用电池容量 L≥1,H为整数，有小数点情况下在个位数上+1， 例如L=1.22时,L选1+1=2 M=I/12=主机直流电压/12V
96
节
最终选型结果
【2】
计算方法
W （瓦） H (小时) 要求的 待机时间 kVA（伏安） 查询主机参数 W （瓦） ≤0.6最佳、≤0.8 良好、≤1及格
查询主机参数 查询主机参数 V （伏）查询主机 参数 AH (安时)

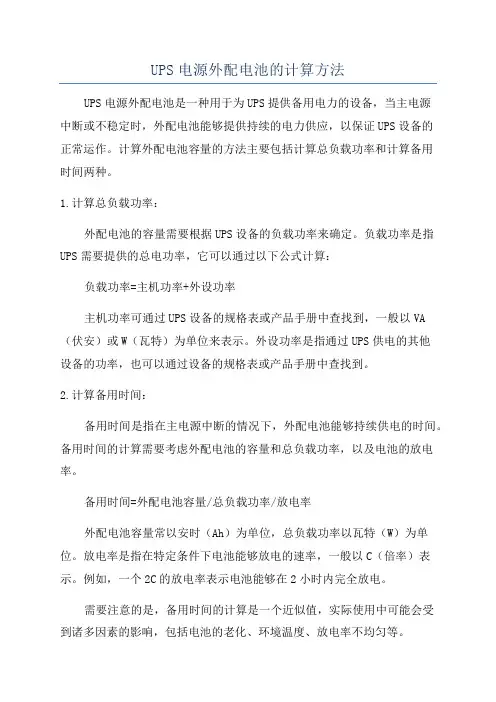

UPS电源外配电池的计算方法
UPS电源外配电池的计算方法UPS电源外配电池是一种用于为UPS提供备用电力的设备，当主电源中断或不稳定时，外配电池能够提供持续的电力供应，以保证UPS设备的正常运作。
计算外配电池容量的方法主要包括计算总负载功率和计算备用时间两种。
1.计算总负载功率：外配电池的容量需要根据UPS设备的负载功率来确定。
负载功率是指UPS需要提供的总电功率，它可以通过以下公式计算：负载功率=主机功率+外设功率主机功率可通过UPS设备的规格表或产品手册中查找到，一般以VA （伏安）或W（瓦特）为单位来表示。
外设功率是指通过UPS供电的其他设备的功率，也可以通过设备的规格表或产品手册中查找到。
2.计算备用时间：备用时间是指在主电源中断的情况下，外配电池能够持续供电的时间。
备用时间的计算需要考虑外配电池的容量和总负载功率，以及电池的放电率。
备用时间=外配电池容量/总负载功率/放电率外配电池容量常以安时（Ah）为单位，总负载功率以瓦特（W）为单位。
放电率是指在特定条件下电池能够放电的速率，一般以C（倍率）表示。
例如，一个2C的放电率表示电池能够在2小时内完全放电。
需要注意的是，备用时间的计算是一个近似值，实际使用中可能会受到诸多因素的影响，包括电池的老化、环境温度、放电率不均匀等。
3.计算续航时间：续航时间是指外配电池为UPS设备提供备用电力的时间，它可以通过备用时间和UPS设备本身的内置电池容量来计算。
续航时间=备用时间+UPS内置电池时间UPS内置电池时间是指UPS设备自带电池可以提供备用电力的时间，一般在UPS设备的规格表或产品手册中可以找到。
续航时间越长，则在主电源中断的情况下，UPS设备能够提供持续的备用电力的时间就越长。
需要注意的是，在计算过程中需要考虑外配电池和UPS设备之间的匹配度，以保证外配电池能够正确供电，并且在主电源中断的情况下能够持续供电。
对于不同型号和品牌的UPS设备，外配电池的容量和规格也可能有所不同，因此在购买外配电池时需要仔细注意。
UPS计算方法,UPS计算公式,UPS电池配置方法
具体如何确定所需的功率（V A）大小？则需列出所有需要保护的设备，别忘了显示器、终端、外挂硬盘。
每一设备的电压及电流数据可在背板上找到，把两者相乘即可得V A值。
有些设备用瓦特表明电能需要，见瓦数乘以1.4即可得大致的V A值。
对于整体设备的功率则以其额定数为基准。
把所有设备的V A 值汇总，将汇总值加上百分之三十的扩充容量，以备系统升级时用。
如何配置后备延时时间？由于系统和设备的不同，选取的UPS型号和配置也不同。
标准性UPS本身机内自带电池,在停电后一般可继续供电几分钟至几十分钟；而长效型UPS配有外置电池组,可以满足用户长时间停电时继续供电的需要，后备时间可以设计为数时分钟到十几个小时或更长。
一般长效型UPS 备用时间主要受电池成本、安装空间大小以及电池回充时间等因素的限制。
一般在电力环境较差，停电较为频繁的地区采用UPS与发电机配合供电的方式。
当停电时,UPS先由电池供电一段时间,如停电时间较长,可以启动备用发电机对UPS继续供电，当市电恢复时再切换到市电供电。
电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
根据延时能力，确定所需电池的容量大小，用安时AH值的来表示，以给定电流安培数时放电的时间小时数来计算。
一般UPS配置以一下公式计算:UPS电源功率(V A)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)以山特C3KS延时4小时为例我们来计算下: 注:山特C3KS的启动直流为:96V3000伏安×4小时÷96V=125AH结果是需要125AH的电池才能满足4小时的供电,但是普通蓄电池一般没有容量为125AH的一组8只(因为C3KS的启动直流是96V-(UPS在出厂时的标准直流电压)一般蓄电池大都为12V直流,96V(UPS启动直流电压)÷12V(蓄电池直流电压)=8所以以8只电池为一组)蓄电池我们可以选择一组100AH电池来对其进行配置;其延时时间为:100AH(蓄电池容量)×96V(UPS启动直流)÷3000V(UPS电源功率)=3.2小时也可以选择2组(16只)65AH的蓄电池并联进行配置!其延时时间为:65AH×2×96V÷3000V A=4.16小时美国山特UPS电压在出厂时的标准启动直流电压:MT1000S C1KS C2KS-C3KS C6KS-3C20KS3C3-10KS--3C340KS24V A 36V 96V 240V 384V山特UPS电压输出功率因数均为0.7;如山特C1KS最大支持负载功率为:1000V×0.7=700W,所以山特C1K的最大支持负载为700W,以此类推!!(注:一般为了能够更好的使用UPS,建议UPS电源最好不要无负载/满载或超载使用,UPS电源最好的负载功率是其标准负载的70%-80%左右,如C1K最好带的负载为500-600(w)的负载!这样能够更好的发挥UPS电源本身的优势特点及延长UPS电源使用寿命!)。
ups电池配置计算公式
ups电池配置计算公式计算UPS电池配置1. 电流需求计算公式•当前（A）= 功率（W）÷ 电压（V）•电流需求 = 所有设备的电流之和例子：假设有两台设备，功率分别为500W和700W，电压都为220V。
则电流需求计算为： - 设备1电流需求= 500W ÷ 220V = - 设备2电流需求= 700W ÷ 220V = 总电流需求 = + =2. UPS容量计算公式•UPS容量= × 电流需求例子：假设电流需求为，则UPS容量计算为： UPS容量= × = 3. UPS电池备份时间计算公式•UPS电池备份时间（小时）= UPS容量（AH）÷ 总负荷（A）例子：假设UPS容量为，总负荷为，则UPS电池备份时间计算为：UPS电池备份时间= ÷ = 小时4. UPS电池数量计算公式•UPS电池数量 = UPS电池备份时间（小时）÷ 待机时间（小时）例子：假设UPS电池备份时间为小时，待机时间为小时，则UPS 电池数量计算为： UPS电池数量 = 小时÷ 小时 = 个（约合3个电池）5. UPS电池串联计算公式•UPS电池串联数量 = UPS系统电压（V）÷ 单个电池电压（V）例子：假设UPS系统电压为220V，单个电池电压为12V，则UPS 电池串联数量计算为： UPS电池串联数量= 220V ÷ 12V = 个（约合18个电池）6. UPS电池并联计算公式•UPS电池并联数量 = UPS容量（AH）÷ 单个电池容量（AH）例子：假设UPS容量为，单个电池容量为，则UPS电池并联数量计算为： UPS电池并联数量= ÷ = 个（约合3个电池）以上是针对UPS电池配置的相关计算公式及其解释。
根据设备的功率、电流需求和用户对备份时间的要求，可以通过以上计算公式来确定UPS电池数量、容量和配置方式，以满足用户的需求。
ups 电池计算公式
ups 电池计算公式UPS电池计算公式UPS（Uninterruptible Power Supply）电池是用于为计算机等设备提供持续电力的一种电池设备。
在选择和计算UPS电池容量时，我们可以使用以下公式：UPS电池容量 = （设备总功率× 设备使用时间）/ UPS效率其中，设备总功率指的是所有需要供电的设备的总功率之和，设备使用时间是指设备需要连续供电的时间，UPS效率指的是UPS设备在电池供电模式下的能量转换效率。
我们需要计算设备总功率。
设备总功率是指所有需要供电的设备的总功率之和。
我们可以通过查看设备的功率标签或者使用功率计来获取每个设备的功率值，然后将所有设备的功率值相加即可得到设备总功率。
接下来，我们需要确定设备使用时间。
设备使用时间是指设备需要连续供电的时间。
可以根据实际情况来确定设备的使用时间，例如，如果需要为计算机提供持续电力，那么设备使用时间可以是计算机的预计工作时间，或者是计算机的备用电源能够提供的持续时间。
我们需要确定UPS效率。
UPS效率是指UPS设备在电池供电模式下的能量转换效率。
UPS设备会在市电正常供电时将电能转换为电池能量，而在市电中断时将电池能量转换为供电给设备。
通常，UPS设备的效率在90%以上，可以根据实际使用的UPS设备的效率来确定。
根据以上公式，我们可以计算出UPS电池的容量。
需要注意的是，UPS电池容量一般以安时（Ah）为单位。
安时是指电流在1小时时间内流过的电荷量，是电池容量的常用单位。
因此，计算出来的UPS电池容量需要将其转换为安时单位。
在实际计算中，我们还需要考虑一些额外因素，例如设备的启动电流、电池的充放电效率等。
这些因素可能会影响到最终的UPS电池容量计算结果。
因此，在选择UPS电池时，建议咨询专业的UPS 设备供应商或技术人员，以确保选择到合适的UPS电池容量。
总结一下，UPS电池计算公式为：UPS电池容量= （设备总功率× 设备使用时间）/ UPS效率。
在线UPS配备电池的计算方法
在线UPS配备电池的计算方法a. 基本公式：负载的有功功率×支持时间= 电池放出容量×电池电压×UPS逆变效率其中：负载的有功功率= 负载总功率×负载的功率因数UPS逆变效率≈0.9电池放出容量= 电池标称容量×电池放电效率电池放电效率与放电电流或放电时间有关，可参照下表确定：放电电流2C 1C 0.6C .4C .2C 0.1C 0.05C放电时间12min 30min 1h 2h 4h 9h 20h放电效率0.4 0.5 0.6 0.7 0.8 0.9 1b. 计算公式：负载的有功功率×支持时间=电池放出容量×电池电压×UPS逆变效率c. 计算举例：例：负载总功率3000VA，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。
计算：3000(VA)×0.7×1(h) =电池放出容量×96×0.9得出：电池放出容量= 24.3(Ah)电池标称容量= 24.3/0.6 = 40.5(Ah)结果：可选用38Ah 的电池（12V/38Ah 电池8块）计算实例题目：2KVA 要求1小时，配电池？AH ？块l 该UPS要求直流输入电压96V（固定的），因为1块电池的标准电压是12V。
所以配8块l 配电池大小的计算方法公式。
设需要？安时的电池。
2000VA*1(小时)*0.7=？(ah) *12(v) * 8* 0.9 解得？=26电池标称容量= 16/0.6 = 26(Ah)所以配24AH电池8块注：有效W = VA×功率因数功率因数f=0.6~0.8实际所有负载的总和∑Pi=可得到实际负载容量P×f在线式UPS的电源效率一般能够达到90％以上2、问题：10KVA 要求1小时，配电池？AH ？块l 该UPS要求直流输入电压576V （实际上是分2组，各为288V接入，详见后面），因为1块电池的标准电压是12V。
UPS电池计算方法
UPS电池配置由于UPS蓄电池的延时配置在各行业、各区域、各项目都有不同的计算方法，因此，我司给出了以下2种计算公式，以应对在不同行业、区域、项目要求时进行灵活的配置。
1、电池配置计算方法1-1、电流法1)计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф→ UPS电源的输出功率因数η→ UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）N →每组电池的数量2)根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。
蓄电池的放电时间与放电速率C对应表5` 10` 15` 20` 30` 40` 50` 60`3.5C 2.4C 1.98C 1.49C 0.92C 0.8C 0.69C 0.61C2h 3h 4h 5h 6h 8h 10h 20h0.42C 0.29C 0.19C 0.17C 0.15C 0.12C 0.09C 0.05C1-2、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号.首先计算在后备时间内,每个电池至少向UPS提供的恒功率.恒功率法计算公式如下：电池组提供的功率W ＝UPS 的负载KVA ×功率因数 / 逆变器的效率 需要每节电池提供的功率＝电池组提供的功率W / 每组电池额定节数 即： W ＝{P （KVA ）×1000×cos Ø}/（ŋ×N ）其中：W ----电池组提供的功率P -----UPS 额定功率cos Ø--功率因数ŋ-----UPS 满载时逆变器效率N --- -UPS 每电池组额定节数1-3、举例说明型号：三进三出高频系列 输出功率因数Cos ф：0.8 直流电压：480V （电池低压保护：420V ） 效率：93% 后备时间：2小时1) 电流法I 最大=Pcos ф/（η*E 临界*N ）= 100*1000*0.8/0.93*10.5*40 =204.8A电池组的标称容量AH= I 最大/C = 204.8/0.42= 487.6AH (C 值取至于蓄电池的放电时间与放电速率C 对应表)因此，选用12V100AH 40节 并联5组2) 恒功率法100×1000×0.80.93×40对照某品牌恒功率放电表（以10.5V/每只电池为终止电压 77.6*6=466W ），120分钟对应466*5=2330W 大于计算值2150W ，满足后备120分钟要求。
UPS电池容量的计算方法
UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取，逆变器效率一般取，UPS电源启动直流电压根据不同型号而不同。
计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。
例如：电池安时数=60000××÷192÷=UPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф → UPS电源的输出功率因数（UPS一般为）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压： U1=12V每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×÷（×30×）=846A电池组的标称容量= 846÷=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×*(360*=370二、 EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → EPS电源的标称输出功率cosф → EPS电源的输出功率因数（EPS一般为1`）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如EPS YSJ-300KW延时30分钟电池的最大放电电流1058A=标称功率300000W×1÷（效率*30节*每节电池放电电压）电池组的标称容量= 1058÷=1150AH因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。
UPS不间断电源电池容量计算公式
电池容量计算一、 计算方法根据UPS 所带负载功率，计算出电池单格放电功率，再对应查电池恒功率放电特性表，找出符合放电要求的电池型号及数量，如以下计算公式：UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数说明：山特UPS 逆变效率为0.95； 山特3C15KS 单组电池格数为120； 山特3C3 40KS 单组电池格数为192. 二、车站通信设备UPS （3C15KS ）电池配置因部分设备因部分设备（（3.5KW ）要求电池供电4小时，小时，其余设备（其余设备（6.5KW ）只要求供电1小时，故可按10KW 供电1小时所需电池数加3.5KW 继续供电3小时所需电池数。
即小时所需电池数。
即UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数10000÷10000÷0.95÷0.95÷0.95÷120=87.72Watts/Cells 120=87.72Watts/Cells 3500÷3500÷0.95÷0.95÷0.95÷120=30.7Watts/Cells 120=30.7Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格 60分钟放电瓦特数为112Watts/Cells ，满足放电要求。
选取，满足放电要求。
选取 12V 100AH 电池电池 20 只。
12V100AH 型号电池单格180分钟放电瓦特数为48.9Watts/Cells ，满足放电要求。
选取选取 12V 100AH 电池电池 20 只。
故共需12V100AH 电池2组共40只。
只。
三、汉溪控制中心通信设备UPS （3C15KS ）电池配置UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数9000÷9000÷0.95÷0.95÷0.95÷120=78.95Watts/Cells 120=78.95Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格240分钟放电瓦特数为40.4Watts/Cells ，2组为80.8 80.8 Watts/Cells Watts/Cells ，满足放电要求。
UPS蓄电池配置及相关计算方式
计算UPS蓄电池配置及蓄电池的放电时间蓄电池的放电时间要根据实际负载的功率来计算。
I=（P*cosφ）/（η*Ei）其中P是UPS的标称输出功率，cosφ是负载功率因数，η是逆变器的效率，E i是电池放电终止电压（一般指电池组的电压）。
将具体数据代入上式，求出电池最大放电电流，然后从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。
蓄电池的放电电流与放电时间不是线性的蓄电池的容量一般都是20HR（小时率）的，只有以5A放电20小时才是配100AH的。
因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右，但在2A时确可以放60小时以上。
以下为电池恒电流放电参数表，指恒定电流放电能达到的时间。
UPS用的12V电池一般终止电压为10.5V。
蓄电池的实际放电容量还与温度有关，如MF12-100的电池在10℃时以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短。
如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？如负载的的功率为2000W，要求需要延时2小时。
首先计算蓄电池的放电电流，根据能量守恒得出UPS的放电电量与蓄电池的放电电量是基本相等的。
所以可以直接按2000W的功率来算出电池的放电电流。
如果我们配的UPS是山特3KVA的，12V 电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V＝23.8A，如果逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。
再对照上表，查找电池的规格能在终止电压为10.5V、放电电流25A时可以达到2小时。
很明显，MF12-65（12V-65AH）的这款可以达到，所以电池的配置就选12V-65AH 8只。
比如12V-100AH的电池在27.2A时可以放电3小时，如果电流在55A时需要放电3小时，就需要选12V-100AH的电池2组并联使用才可以达到相应的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS电池配置计算方法
前言：一直没搞明白UPS的电池配置计算方法，在网上恶补了一下，总算搞明白了，发到博客里备忘，呵呵！
首先需要列出所有需要保护的设备清单，每一设备的电压及电流数据可在背板上找到，两者相乘即可得到VA值。
有些设备用瓦特表明电能需要，将瓦数乘以1.4的系数即可得到大致的VA值，对于整体设备的功率则以其额定数为基准，把所有设备的VA值汇总，将汇总值加上30%的扩充容量，以备系统升级时使用。
还有电池供电时间主要受负载大小，电池容量，环境温度，电池放电截止电压等因素影响，根据延时要求，确定所需电池的容量大小，用安时AH值来表示，以给定电流安培数时放电的时间小时数来计算。
注意事项：
因为UPS电压输出功率因数一般为0.7（如山特C1KS最支持负载功率为：1000VA*0.7＝700W，以类类推）所以在实际环境使用中UPS机头的选择不能让UPS负载过大，UPS电源最好的负载功率是其标准负载的70-80%左右，这样才能够更好的延长UPS的使用寿命。
一般UPS电池配置公式如下：
UPS电源功率（VA）*延时时间（小时数）/UPS电源启动直流＝所需蓄电池安时数（AH）以山特C3KS延时4小时为例：（山特C3KS的启动直流为：96V）
3000伏安*4小时/96V＝125AH
结果是需要125AH的电池才能满足4小时的供电，但是普通蓄电池没有容量为125AH 的一组8只{因为C3KS的启动直流是96V（UPS在出厂时的标准直流电压）一般蓄电池为12V 直流，[96V/12V＝8]，所以8只电池为一组。
我们可以选择100AH电池来对其进行配置；其延时时间为：[100AH（蓄电池容量）*96V(UPS启动直流电压）/3000VA（UPS电源功率）＝3.2小时
也可以选择2组（16只）65AH的电池并联配置，其延长时间为：（65AH*2）*96V/3000VA ＝4.16小时
山特UPS电源蓄电池容量和数量的计算方法
在线式Castle系列UPS电源是目前国内市场上占有率最多的不间断电源产品，因为它的产品稳定性好、价格便宜，所以很受广大用户的喜爱。
很多用户在购买Castle系列UPS电源时，不知道如何配备蓄电池组，这里为大家列一个详细的行业内计算方法，供大家参考。
了解UPS电源的输出功率、蓄电池逆变电压
这里以C3K为例，这是功率为3KVA电池逆变电压为96V的UPS电源。
这些资料一般由公司网站或者产品资料上获取，不同型号机器电池组电压也不一样。
计算UPS电源的实际输出功率
UPS电源功率X 0.7 = 实际输出功率，
3KVA X 0.7 = 2.1KW（实际输出功率），2.1KW = 2100 W 。
计算蓄电池组的总容量
（实际输出功率/ 电池电压）X 延时时间= 蓄电池组总容量（AH）
延时时间客户自己当然最清楚了，比如需要延时8小时；
（2100W / 96V）X 8H = 175AH（蓄电池组总容量）
蓄电池选型
这里只以常规蓄电池为参考，常规12V蓄电池规格有：12V4AH, 12V7AH,12V17AH,12A24AH,12V38AH,12V65AH,12V100AH，这里有个问题需要说明一下，电池串联后的容量等于一只电池的容量，但是电压升高了。
比如：12V24AH X 8只= 96V 24AH（串联电池组容量）
根据第三条计算结果,电池总容量为96V 175AH，我们对照电池规格型号，要想达到175AH，必须要2组100AH的电池。
175AH / 100AH = 1.75组（取2组100AH蓄电池）
这里还有个问题需要说明一下，电池的实际容量只有标称容量的70%—90%，电池质量差的只有60%。
2组100AH并联= 96V200AH，
96V200AH X 0.85(取平均值) = 96V170AH（接近175AH计算结果）
电池型号确定为12V100AH。
计算蓄电池的每组数量
电池组电压/ 每只电池电压= 每组电池数量
96V / 12V = 8只
计算电池总数量
电池组数量X 每组电池数量= 电池总数量
2组X 8只（每组）= 16节100AH电池（需要的电池数量和容量）
这里肯定有人会问2组100AH电池容量也只有96V170AH还小于96V175AH的要求，为什么还是选择2组100AH呢？因为UPS在实际应用过程中很少满载使用，一般负载只有输出总功率的30%-70%，所以一般在选用UPS电池时容量可以略微比计算值偏小一点。
当然蓄电池组的容量随着时间推移，因为种种原因每年容量在慢慢减小，所以在配备蓄电池组时，根据计算结果由客户自行决定是否加大蓄电池的容量，延长蓄电池组正常需要的延时时间。
